Номер патента: 168590

Опубликовано: 01.01.1965

Автор: Барбараш

МПК: G03B 27/50

Метки: репродукционный, фотоаппарат

...постоянным н равно масштабу съемки. Бо время движения оригинал проходит перед неподвижным трубчатым осветителем, освещающим с помошью рефлектора узкучо полосу изображения.Ня чертсгке изооряженя схема репродуиционного фотоаппарата.Каретка 1 с оригиналом 2 при помощи рычага 3, насаженного на ось 4, которая укреплена на стойке 5 объектива 6, под воздействием электродвигателя 7, редуктора 8 и механической передачи 9 перемещается по направляющим 10 перед неподвижным труочатым осветителем П, освещающим с помощью отражателя 12 узкую полоску 13 оригинала. Одновременно в противоположную сторону по направляющим 14 передвигается каретка 16 с фотослоем 16, на которую проецируются соответствующие лучи 17 от оригинала 2. Репродукционный...

Номер патента: 168592

Опубликовано: 01.01.1965

Автор: Акалупик

МПК: G03B 7/04

Метки: ввода, поправок, скорость, съемки

...винтов, в каждый из которых может упираться конец рычага 3. Последний установлен на оси 4 и 30 под действием пружины 5 и упоров 2 может вращаться вокруг этой осп, Ко второму концу рычага 3 пружиной 5 поджимается рычаг 6, жестко связанный с корпусом гальвапомстра 7, что позволяет с помощью устройства поворачивать корпус гальвапометра со стрелкой относительно неподвижного индекса в рамке 8 визира. Каждое положение разворота гальванометра 7 регулируется с помощью упоров 2 в зависимости от сочетания установленной скорости съемки и чувствительности пленки. Кулачок 1 жестко связан со шкалой 9 чувствительности пленки и может вращаться относительно неподвижной шкалы 10 скорости съемки, Поэтому при изменении скорости съемки или чувствительности...

Номер патента: 168593

Опубликовано: 01.01.1965

МПК: G03B 1/22

Метки: 168593

...О под действием рычага 2 совершает колебательное движение, описывая своим зубом кривую Б. Форма кривой А определяет закон движения зуба вилки грейфера: вытянутая в горизонтальном направлении форма кривой А обеспечивает Р-образную траекторию хода зуба вилки грейфера с пологим вхо дом зуба в перфорацию пленки, почти прямолинейным ходом при протяжке пленки и пологим выходом зуба из перфорации пленки.Зуб контргрейфера б приводится в движение от рычага 2, палец 9 которого соединен с О рычагом 7; последний, в свою очередь, соединен с помощью пальца 10 с рычагом 8, качающимся вокруг оси 04. Установленный на зубе контргрейфера 6 палец 11 входит в прорезь на рычаге 8 и при его движении перемещает 5 контргрейфер 6, После входа зуба...

Номер патента: 168594

Опубликовано: 01.01.1965

МПК: G03B 39/02

Метки: 168594

...материал а, На пути лучей (па чертеже пе обозначены), строящих изображение объекта, установлен диск 6 Нипкова и дополнительный диск 7 с отверстиями 8,Диск Нипкова приводится во вращение электродвигателем 9. Дополнительный диск кипематически связан с диском Нипкова посредством шестерни 10, укрепленной на оси вращения электродвигателя, и шестерни 11, укрепленной на оси вращения дополнительного диска 7. Изображение объекта 2 строится объективом 1 в плоскости растра 8, который производит диссекцию изображения 4, т. е. преобразует сплошное изображение в изображение на5 светочувствительном материале, состоящее изотдельных точек и расположенное в фокальной плоскости линз растра. Каждая точка визображении на светочувствительном...

Номер патента: 168595

Опубликовано: 01.01.1965

Авторы: Гранигг, Дубовик, Зельманов, Шнирман

МПК: G03B 39/02

Метки: высокоскоростная, ждущего, кал1ера, типа

...ЗО сектора, а указанные углы равны между собойдля каждого ввода. дписная группа М 235 Известные высокоскоростные камеры ждущего тш:а с двумя вводамц, содержащие трехграшое зеркало, закрепленное с возможностью поворота, имеют сложную конструкцио. Кроме того, юстировка и эксплуатация известных камер затруднена.Предложенная камера отличается от известных тем, что в плоскости ее вводов размещены четыре рабочих сектора, выполненных разцовелики и и попарно равными. По одну сторону от какдого из вводов размешен больший, а по другую - меньший сектор. Угол между вводом ц ближним к вводу краем большего сектора меньше, чем угол между вводом и ближним к вводу краем меньшего сектора, а указанные углы равны между собой для каждого ввода,На чертеже...

Номер патента: 168598

Опубликовано: 01.01.1965

Автор: Гольштейн

МПК: G03B 15/08

Метки: 168598

...актерского изображения.25 Чтобы избежать влияния ультрафиолетовыхлучей, отраженных от участков экрана, пе покрытых люминофорным порошком, на пути лучей ставят светофильтр 23, пропускающий видимые н задерживающий ультрафиолетовыеЗО лучи.Заказ 285/11 Тираж б 00 Формат бум. 60 к,901/8 Объем 0,21 изд, л. Цена 5 коп ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2 Для устранения влияния усталости слоя и сокращения времени, необходимого на подготовительные работы, электрографический экран И выполняют в виде диска, который может поворачиваться вокруг оси О - О (или бесконечной ленты), Зто позволяет производить подготовительные процессы (очищение поверхности от...

Номер патента: 168986

Опубликовано: 01.01.1965

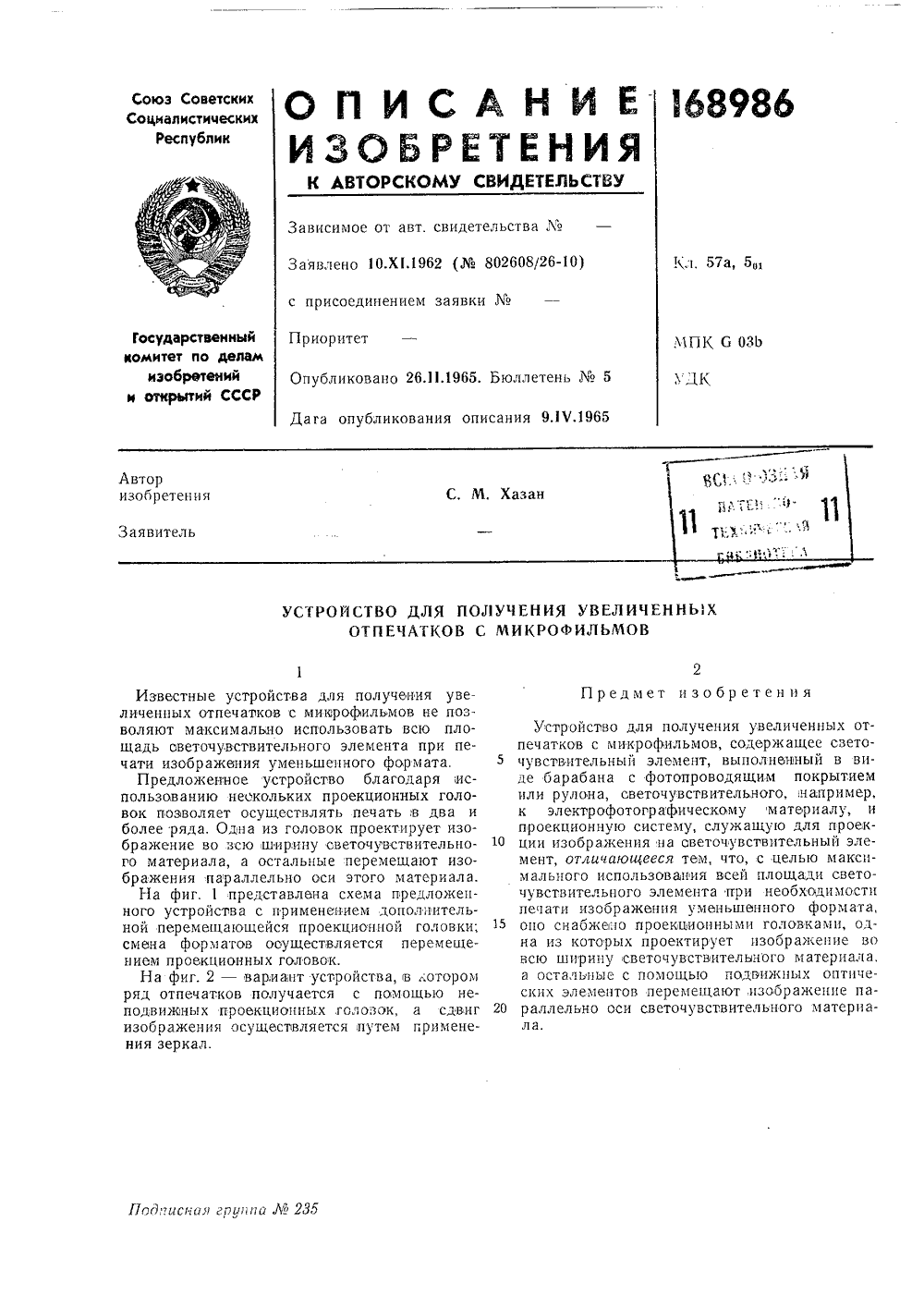

МПК: G03B 27/32

Метки: 168986

...во всю ширину светочувствительного материала, а остальные перемещают изображения параллельно оси этого материала.На фиг. 1 представлена схема предложенного устройства с применением дополнительной перемещающейся проекционной головки; смена форматов осуществляется перемещением проекционных головок.На фиг. 2 - вариант устройства, в котором ряд отпечатков получается с помощью неподвижных проекционных головок, а сдвиг изображения осуществляется путем применения зеркал. Устроиство для получения увеличенных отпечатков с микрофильмов, содержащее свето чувствительный элемент, выполненный в виде барабана с фотопроводящим покрытием или рулона, светочувствительногонапример, к электрофотографическому материалу, и проекционную систему, служащую...

Номер патента: 168987

Опубликовано: 01.01.1965

МПК: G03B 11/00, G03B 9/16

Метки: 168987

...чертеже дана схема описываемого устройства,Вал 1, несущий на себе втулку 2 с диском 3, и прямозубую цилиндрическую шестерню 4, вращается от приводного механизма камеры. На вал 1 свободно насажена втулка 5 с косозубой,шестерней 6 и вторым диском 7 обтюратора. На неподвижной оси 8 свободно насажена сдвоенная шестерня, состоящая из прямозубой шестерни 9 и косозубой шестерни 10.Перемещение сдвоенной шестерни осуществляется с помощью двуплечего рычага 11, вращающегося на оси 12. Второй конец рычага 11 5 выведен к шкале 13 углов раскрытия обтюратора, рассчитанной в соответствии со скоростью съемки камеры. Для осуществления связи между углом раскрытия обтюратора и скоростью съемки на оси 14 рукоятки упран лення жестко укреплены два...

Номер патента: 169822

Опубликовано: 01.01.1965

Авторы: Захаров, Стародубцев, Шугаев

МПК: F41G 1/30, G02B 27/30, G03B 13/18 ...

Метки: аэросъемочный, визир, коллиматорный

...размещен на оси вращения визира, что обеспечивает постоянство азимута плоскости визирования коллиматора независимо от курса самолета.На чертеже изображена кинематическая 25 схема аэросъемочного коллиматорного визира.Оптическая часть визира выполнена в виде полупрозрачного сферического зеркала 1, в фокусе которого расположена сетка нитей 2, 30 Следящая система содержит сельсин-приемник 3 и силовой мотор 4. Коллиматор соединяется с осью ротора сельсина-приемника 5 через фрикцион 6 и, следовательно, плоскость, проходящая через глаз наблюдателя и сетку нитей, проектирующуюся в бесконечности, будет удерживаться следящей системой в данном направлении независимо от курса самолета. На корпусе 7 коллиматора имеется шкала 8 заданных...

Номер патента: 170291

Опубликовано: 01.01.1965

МПК: G03B 1/48, G03B 27/18

Метки: кинофильмов, контактной, печати, прерывистой, цветных

...рамки с печатным 15 окном вне зубчатого барабана и использования двух дополнительных прижимных рамок, служащих направляющимидля негативной и позитивной пленок, установленных в фильмовом канале, 20Схема устройства дана на чертеже.На валу 1, соединенном с приводным механизмом (не показан на чертеже), укреплен эксцентрик 2, снабженный пальцем 8, поочередно входящим в прорези мальтийского 25 креста 4. Последний посредством вала б соединен с зубчатым барабаном б.Негативная пленка 7 направляется при-. жимной рамкой 8, по бокам которой укреплены ролики 9, светочувствительная позитив- зО ная пленка 10 - прижимной рамкой 11, по бокам которой установлены ролики 12 с неподвижными осями и подпружиненные ролики 18. Негативная и позитивная пленки...

Номер патента: 170706

Опубликовано: 01.01.1965

Авторы: Лти, Милославов, Опатозич

МПК: G03B 17/50

Метки: изображения, контактной, фоторегистрации

...что в 10 качестве иммерсионной жидкости используют обрабатывающий раствор, помещенный между торцом световода и фотографическим материалом.На чертеже представлена схема одного из т 5 возможных вариантов устройства для осуществления предложенного способа.Изображение строки, передаваемое свето- проводом на плоскость планшайбы 1, попадает на светочувствительный слой фотографическо го материала 2, передвигаемого ведущим валиком 3. Потери резкости изображения и контраста можно сниматьб между поверхностямиволоконной планшайоычения коэффициента преполняющей зазор, к значпреломления материалачувствительного слоя. Нтины обеспечивает прилесветопроьода. меньшением зазора эмульсионного слоя иприолижением зналомления среды, заению коэффициента...

Номер патента: 170835

Опубликовано: 01.01.1965

Автор: Овчаренко

МПК: G03B 27/58

Метки: кадрирующая, основанием, рамка, совмещенная, увеличителя

...она выполнена в вид 5 нок с делениями, пере правляющего паза, р нали основания фотоу 2. Кадрирующая р щаяся тем, что для п 0 ного кадрирования на из Г-образных планокдписная группа285 Известные совмещенные с основанием увеличителя кадрирующие рамки для фотопечати неудобны в работе.Предлагаемая рамка выполнена в виде двух Г-образных планок, перемещающихся вдоль направляющего паза, расположенного по диагонали основания. На одной из планок имеется вырез для перехода с горизонтального кадрирования на вертикальное, Такое выполнение кадрирующей рамки значительно упрощает работу исполнителя.На чертеже дана схема предлагаемой кадрирующей рамки, совмещенной с основанием фотоувеличителя.На основании 1 фотоувеличителя имеется диагональный,...

Номер патента: 170836

Опубликовано: 01.01.1965

Автор: Федотов

МПК: G03B 21/34

Метки: перехода, полуавтоматического, пост, поста

...Такая ко использоват тов без пре стройки на ров, а такж уппа2 З одписная 1Известные устройства перехода с поста на пост на стационарных киноустановках с заслонками типа УПП при работе трехпостной киноустановки требуют изменения коммутации и управления, а также прокладки дополнительных линий соединения.Известные упрощенные устройства другого типа для полуавтоматического перехода с поста на пост, использующие электромагниты для управления заслонками, не требуют настройки на резервный пост, но вызывают необходимость намотки дополнительных обмоток на катушки электромагнитов и имеют усложненную схему коммутации управления между постами. Кроме того, применение этих устройств практически ограничено тремя постами.В предлагаемом устройстве для...

Номер патента: 170837

Опубликовано: 01.01.1965

Авторы: Гросс, Лонщаков

МПК: G03B 43/00, G03C 11/00

Метки: оценки, пленок, прибор, электровозбудимости

...виде уса, свободно катящего- образца пленки на диске, знака возбуждаемых зазовый детектор, подклюооптическому индикатору. 15 Прибор для оцен пленок, содержащий поля, ламповый во тем, что, с целью о тровозбудимости пл 20 для возбуждения за металлического кон ся по поверхности а для определения рядов применен фа 25 ченный к электроннбор.Для изучени берут образец центре, кладут на полистирол электровоз будимости пленки в виде диска с отверстием в измеряемой стороной кверху ный диск 1, зажимают изолиПодписная грЧппа2 Л Существующие приборы для оценки электровозбудимости пленок не позволяют одновременно определять не только электровозбудимость пленок, но также и предел до которого пленка способна электризоваться. Кроме того, известные приборы...

Номер патента: 171261

Опубликовано: 01.01.1965

МПК: G03B 35/04

Метки: 171261

...съемки однообъективные кинокамеры кладутся на бок для Обеспечения горизонтального движения пленки, а для исключения влияния временного параллакса движущихся объектов скорость движения камеры вокруг объекта и частота кадросмен выбираются с таким расчетом, чтобы величина временного параллакса на экране при одновременной проекции двух соседних кадров для зрителей первого ряда не превышала удвоенной величины разрешающей способности глаза человека. Прп проекции многостереопарных фильмов многообъективными проекторами на стереоэкраны с перспективными линзовыми растрами направление движения пленки обратно движению съемочной камеры, а при проекции на интегральные или софокуснолинейные экраны движение пленки совпадает с...

Номер патента: 171733

Опубликовано: 01.01.1965

МПК: G02B 27/24, G03B 35/10

Метки: 171733

...е, вращающуюся воектива, и окулярную что, с целью обесескии привращающихв, коллектив,ющую призмуической оситличаюи(ийся я о обо До объ тем мол,30 Подписная группа2 Зб Известны оптические приборы для непре. рывного наблюдения вращающихся объектов, содержащие объектив, коллектив, оборачивающую систему, включающую призму Дове, вращающуюся вокруг оптической оси объектива, и окулярную часть (ротоскопы).Предложенный прибор отличается от известных тем, что он снабжен стереоскопической насадкой, установленной перед объективом, которая имеет возможность вращаться соосно с призмой Дове с угловой скоростью, равной удвоенной скорости вращения призмы Дове, а окулярная часть снабжена дополнительным окуляром. Это отличие позволяет производить...

Номер патента: 172184

Опубликовано: 01.01.1965

Авторы: Британ, Горбачев, Лисйнский

МПК: G03B 15/12

Метки: кадра, комбинированного, одновременной, оптической, печати

...груггла М 2 Известные устройства одновременной оптической печати комбинированного кадра с нескольких, например трех, ранее снятых изображений не устраняют рефлексов от тыльных поверхностей зеркал.Отличительной особенностью описываемого устройства является то, что в нем перед каждым проектором установлена коллективная линза, направлягощая изобракение через блок призм с полупрозрачными поверхностями в объектив съемочного аппарата, Такое выполнение устройства устраняет рефлексы от тыльных поверхностей зеркал, уменьшает габариты светорасщепляющей оптической системы и создает условия для установки каше в зоне полной резкости.С целью визуализации комбинированного кадра, предлагаемое устройство содержит матированный коллектив-экран, призму и...

Номер патента: 172188

Опубликовано: 01.01.1965

Автор: Переверзев

МПК: G03B 1/06, G03B 1/20, G11B 15/20 ...

Метки: киноленты, ленты, магнитной, механизм, перемещения, прерывистого

...отношения времени экспонирования (записи, воспроизведения) ко времени протяжки ленты, на ведущем валу одписная группа235 с присоединением заявкиПриоритет В известных механизмах для прерывистого перемещения магнитной ленты или киноленты отношение времени экспонирования (записи, воспроизведения) ко времени протяжки ленты невелико.На ведущем валу предлагаемого механизма для прерывистого перемещения магнитной ленты или киноленты закреплен фасонный рычаг со скосом, связанный посредством пружины с закреплснным на ведомом валу телескопическим рычагом-защелкой, палец которой касается скоса фасонного рычага, а зашелка упирается в зуб неподвижного храпового колеса. Зто увеличивает отношение времени экспонирования (записи, воспроизведения) ко...

Номер патента: 172189

Опубликовано: 01.01.1965

Автор: Организаци

МПК: G03B 39/04, G03B 9/08

Метки: барабанный, ждущего, типа, фоторегистратор

...3. Одновременно с инициированием явления на электромагнитный механизм срабатывания 8 подается кратковременный командный сигнал, после чего освобождается заслонка 7, которая с помощью лапок 9 и пружин 10 прижимается к барабану и вращается вместе с ним, а электромагнитный механизм возвращается в исходное положение, Светочувствительная пленка нли 5 бумага, приклепленная к внешней поверхностибарабана, открывается ц на нее через объектив 5 и щелевую диафрагму б проектируется поперечный элемент изображения снимаемого явления. За счет вращения барабана ц двцже ния кавитирующего тела производится развертка изображения во времени. При совершении одного полного оборота барабана лапки 9 наезжают на клиновидные стопоры 11, откимаются ог...

Номер патента: 172190

Опубликовано: 01.01.1965

Авторы: Комар, Коноплев, Коровкин, Обретени

МПК: G03B 37/00, G03B 41/00

Метки: 172190

...угловых размеров видимости, что расширяет художественные и технические возможности кинематографа, усиливая эмоциональное воздействие фильма на зрителей. Это достигается тем, что проецирование изображения осуществляют несколькими кинопроекторами с автоматически изменяющимися размерами кадровых окон, например при помощи электромагнитов, управляемых программной лентой или от отметок на фильмокопии, на экран, имеющий в его центральной части форму цилиндрической поверхности, обращенной вогнутостью в зрительный зал, а в верхней части - форму сферы или тороидаль. ной поверхности, переходящей в плоскость. Предмет изобретения1. Способ съемки, печати и демонстрирования кинофильмов, заключающийся в том, что съемку фильма производят несколькими...

Номер патента: 173339

Опубликовано: 01.01.1965

МПК: G01N 23/04, G03B 42/02

Метки: 173339

...лучей,Крепление столика камеры на двух шариковых подшипниках и наличие шкива 18 позволяет вести съемку образцов с вращением столика от маломощного электродвигателя 10 типа СД.Для крепления кассеты к держателю направляющую пластинку 14, закрепленную на корпусе 15 кассеты, вводят до упора в паз держателя кассеты и фиксируют гайкой 1 б, 15 Заготовка рентгенограммы двумя иглами 17,укрепленными на центрирующей шайбе, фиксирована относительно крышки кассеты 18, которая прижата к корпусу кассеты гайкой 19. Для смены рентгенографируемого кадра 20 крышку кассеты поворачивают на г/, оборота до совпадения риски, стоящей под цифрой на ободе, с риской на торопце пластинки 14; новое положение фиксируют гайкой 19.Фокусировку анализируемой линии...

Номер патента: 173453

Опубликовано: 01.01.1965

Автор: Тарасенко

МПК: G02B 27/08, G03B 21/26

Метки: изображения, обрамления, проецируемого, светоцветового, экран

...отрезком, калейдоскопического зеркального блока 2, выполненного для уп ной призмы свет добно формату позитива, Оптич5 щена с ребром зитив 5, замен цветных стекол осн б от элект передач 8. Непр 0 ет центральную калейдоскопиче щение позволяе защищаемой це тилятор 10, рас5 двигателя 7, ох рощения в виде четырехгранопровода, сечение которой по- экрана и вращающегося диаеская ось 3 объектива совме зеркального блока, Диапояющий для упрощения блоккалейдоскопа, вращается на родвигателя 7 через систему озрачная кашетка 9 защищачасть экрана от изображения ского орнамента. Ее перемет изменять размеры и форму нтральной части экрана, Венположенный на валу электролаждает диапозитив и кашетку.Для уменьшдиапозитива 5скопического озована...

Номер патента: 173601

Опубликовано: 01.01.1965

Автор: Богданов

МПК: G03B 9/66

Метки: затвора, механизм, привода

...тормозом 8. Храповое устройствовключается при вращении ролика по стрелке9, передавая вращение от ролика на шестерни анкерного тормоза,При вращении диска по стрелке 3 (затвора) гибкая тяга сматывается с ку и с помощью возвратной пружины 10 наматывается на ролик, вращаемый по стрелке 11.Гибкая тяга прикреплена практически к оси вращения кулачка, и первоначальняй радиус 5 ее наматывания на кулачок начинается от нуля и, по мере его вращения, увеличивается до макимального радиуса кулачка, находящегося Б точке 12. Дальпе точки 12 1 адпус кулачка нс увеличпвгется.10 В начале вращения диска, когда радиус наматывания тяги на кулачок значительно меньше радиуса ролика, диск вращается с максимальной скоростьо. Таким ооразом, у вращающегося кулачка...

Номер патента: 174067

Опубликовано: 01.01.1965

Авторы: Сизов, Те, Чобретснл, Юцевич

МПК: G03B 37/00, G03B 41/00

Метки: teuiiweiiuflбйдаика, всесоисиая, плтентн, •gt

...точки кадра,и о, зависит от величины угловой скорости ю, формы кадра и его расположения относите,ццо плоскости наклона оптической оси. Близким к оптимальному значению а является такое, при котором значения Ло в точках кадра с координатами /х,О/ и /О, у,.,/ равны по величине. В этом случае прц квадратном формате калра методическая лекомп"исация наклона уменьшается примерно в 1,4 раза,На фиг. 2 показан поцоротцо-линейный (при основной комценсции по ицеОу методу) вариацг описываемого способа,; и; фиг. 3наклонно-угловойпрц основной комц исаццц по угловому методу).В цсрвох Сари;цте (л. фиг. 2) осуцсстцлс. цие дополни гельцого поворота вокруг Орхц - СК 01 ОСЦ С УГЛО 01 СКОРОСТЦО Ь ОЛЦОВРСЫСЦ174067 Составитель М, А. Зон-ЗамРедактор Н. С....

Номер патента: 174068

Опубликовано: 01.01.1965

Авторы: Кузькин, Рлт

МПК: G03B 19/12, G03B 9/24

Метки: визирования, зеркальных, механизм, постоянного

...Известны механизмы постоянного визирования для зеркальных фотоаппаратов с прыгающей диафрагмой и шторным затвором, в которых зеркало постоянного визирования выводится из хода лучей с помощью торцового кулачка, вращающегося от барабана первой шторки, а управление установкой прыгающей диафрагмы осуществляется рычажной системой. В предложенном устройстве рычажный механизм управления подъемом зеркала и установкой диафрагмы снабжен качающимся фигурным рычагом, приводимым в движение при взводе затвора посредством рабочей пружины, соединяющей фигурный рычаг с рычагом, взаимодействующим с диском, насаженным на вал маховичка первой шторки, и при спуске затвора - посредством возвратной пружины, один конец которой соединен с фигурным рычагом,...

Номер патента: 174069

Опубликовано: 01.01.1965

Авторы: Едемский, Лебедь, Украинский

МПК: G02F 1/23, G03B 7/16

Метки: цветоделителе, цветокорректоре, экспозиции, электронном

...изменения площади развертывающего элемента при постоянной его освещеннпости п постоянной скорости развертывающего движения.20 2, Спосоо по п. 1, отугичагогггггйся тем, что, сцелью устранения обратной связи по свету, анализ оригинала производят по постоянной составляющей площади развертывающего элемента, а модуляцию экспозиции - по пере менной составляющей площади этого элемента. дггисная грггггпа М 23 а Известные способы регулирования экспозиции в электронном цветоделителе-цветокорректоре, основанные на изменении интенсивности падающего на оригинал или отраженного светового потока, имеют недостаточную частоту модулирования, производительность цветоделителей-цьетокорректоров, основанных на известных способах, низка.По предложенному...

Номер патента: 174522

Опубликовано: 01.01.1965

Авторы: Белоногое, Дымов, Федйчкина, Фролова, Юровский

МПК: G03B 1/48, G03B 27/20

Метки: графического, изображения, контактнойфотопечати, копировальная, методом, переноса

...4 для поворота стола и пульт управления 5. Софит 1 с лампами дневного света установлен вертикально и неподвижно, Поворотгый стол служит для укладки заготовок шаблонов и плазов и состоит из фермы 6, верхнего листа 7 с координатными базовыми отверстиями, нижнего листа 8 с отверстиями для вакуумирования и профилями 9. По периметру стола проложены шланги 10 для герметизации полиэтиленового покрывала 11, намотанного на барабаны 12. 2Перенос графических изображений производится в следующей последовательности: наплоскость верхнего листа 7 стола укладываются по координатным отверстиям металли 5 ческий лист (заготовка шаблона) и лист винипроза с графическим изображением. При вращении рукоятки 18 полиэтиленовое покрывалосматывается с барабана и...

Номер патента: 174810

Опубликовано: 01.01.1965

Авторы: Вишневска, Голиков, Зайцев, Злотников, Кальмансон, Покровский

МПК: G02B 27/02, G03B 21/11

Метки: аппарат, читально-копировальный

...поло ют непосредствен О находящуюся в заИзвестен читально-копировальный аппарат, содеркащий оптическую систему для проеци. рования и чтения микроизображения и копировальную часть. Получение копий на известных чигально-копировальных аппаратах сопряжено с определенными трудностями, обусловленными необходимостью длительного и мало. производительного процесса обработки фотоматериалов, на которые производится копирование.Предложенный читально-копировальный аппарат снабжен зарядно-проявочным электрографическим устройством, селеновая пластина которого совмещена с просветным экраном в пределах, глубины резкости объектива, что позволяет повысить производитель. ность при выборочном копировании, Для сплошного копирования кадров на селеновую...

Номер патента: 175392

Опубликовано: 01.01.1965

Авторы: Крыжамовский, Решеткин

МПК: G03B 39/02

Метки: высокоскоростная, ждущего, камера, киносъемочная, типа

...объектпвамп последовательно на замкнутый виток пленки 7. Одпо временно объектив 4 строит изображение диафрагмы 2 (установленной в плоскости выходного зрачка объектива 3) в плоскости входного зрачка венцовых объективов б. Прп вращении зеркала 5 изображение диафрагмы 15 перемещается по венцу обьектпвов 6, выполняя роль светового затвора плп обтюратора.При одном обороте зеркала получается число изображений на кинопленке, равное числу венцовых объективов. Съемка камерой про изводится в течение одного оборота вала сзеркалом 5. Во избежание повторного экспонирования пленки камера имеет быстродействующий электродинамический затвор, отсе кающий время одного оборота зеркала. Для 25 компенсации поворота изображеш 1 я, прп повороте зеркала...

Номер патента: 176332

Опубликовано: 01.01.1965

Авторы: Галаним, Горбунков, Делоне, Коробкин, Леонтович, Сайтов

МПК: G01T 5/06, G03B 15/16

Метки: визуалбного, камерах, наблюдения, освещения, следов, частиц

...тому же це вся световая энергия импульсной лампы мокнет быть пспользоваца из-за неисправимости хроматических аоерраций в пузырьковой камере, так как фотографирование ведется через дпспергирующую рабочую среду неодинаковой толщины. Сужение спектрального интервала светофильтрами вызывает необходимость в увеличении экспозиции, а это нежелательно, потому что пузырьки и капли, перемещаясь, смазывают изображение,Предложенный способ отличается тем, что следы частиц в камерах освещают оптическим квантовым генератором (лазером).Лазер увеличивает яркость ца 0- 7 порядков прп уменьшении площади светящегося тела ца 23 порядка и позволяет уменьшить экспозицию до 50 - 30 нсек, что делает целесообразным применение фотослоев с большой разрешающей...
