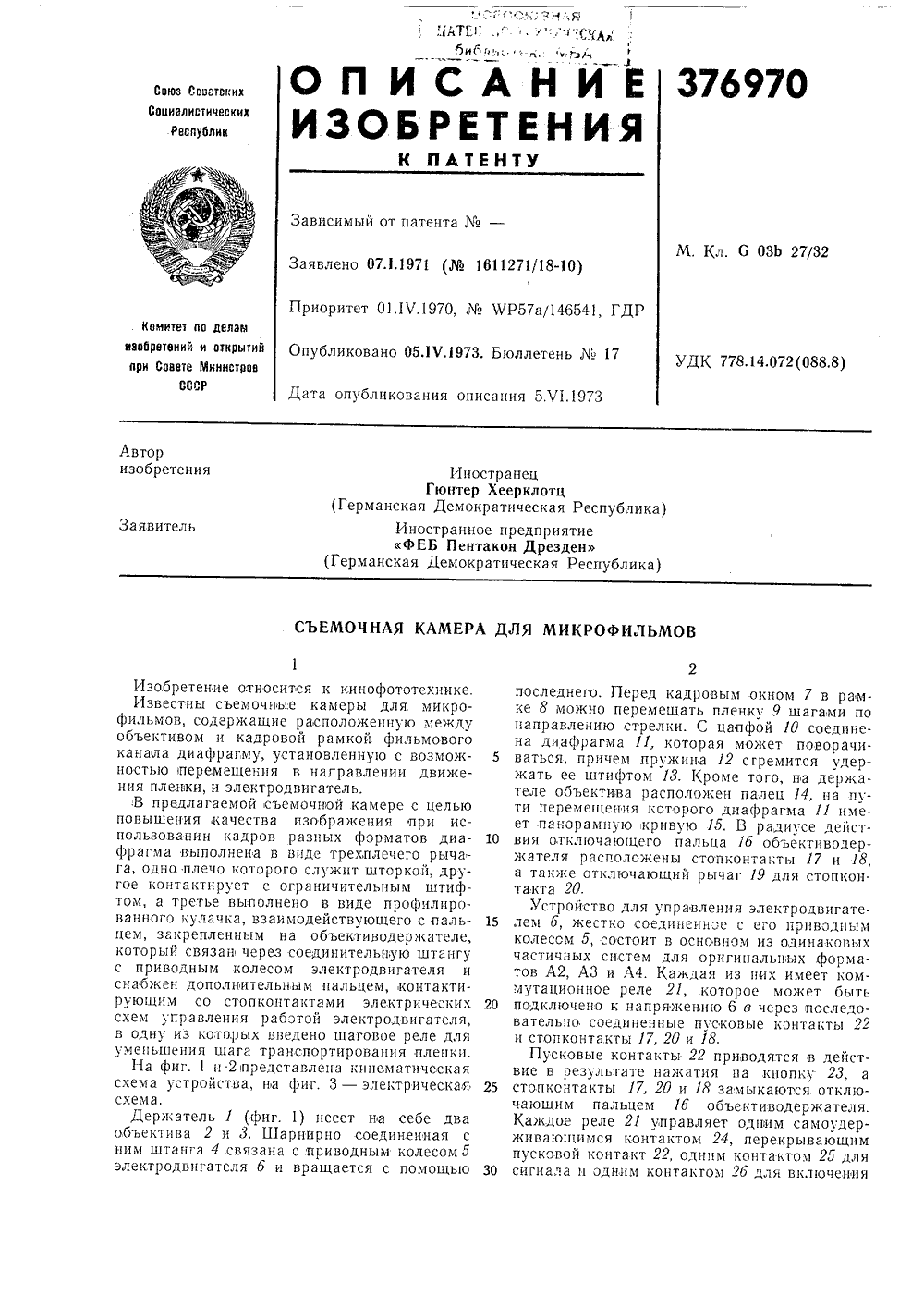

Съемочная камера для микрофильмов

Загрузка...

Номер патента: 376970

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: G03B 27/32

Метки: камера, микрофильмов, съемочная

...уи)равленич А 4 замыкается 1 фиг, 3). Ооесточенное реле 21 находится в положении покоя, контакт 25 сигнализации замыкается, так что 20 сигнальная лампочка 27 в частичной системе управления А 4 горит. Одновременно шаговое реле 28 уменьшает шаг транспортировки пленки, По окончании экспозиции, пленка перемещается с уменьшенным шагом. Если не обходимо установить аппарат на формат А 2, нажимают кнопку 23 частичной системы управления А 2. Ввиду того, что стопконтакт 18 удерживается замкнутым в положении погсоя, замыкаются цепь б - в и пусковой контакт 22, 30 и реле 21 возбуждается. При этом самоудерживающийся конггакт 24 и контакт питания 26 замыкаются, а контакт сигнализации 25 размыкается, Электродвигатель 6 поворачивает приводное...

Центральный фотозатвор

Загрузка...

Номер патента: 377716

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G03B 9/18

Метки: фотозатвор, центральный

...в осевом направлении под действием электромагнитных сил через стойку 21, поворачивает анкер 8 и освобожда25 30 35 40 ет плечо 18 двуплечего рычага 9. Последний под действием кинетической энергии спиральной пружины 14 вращается по часовой стрелке и через ось 17 и редуктор 3 вращает в противоположном друг другу направлении экспонирующие диски 1 и 2 с вырезами. Вырезы дисков при подходе к центру действующего стверстия объектива открывают его, пропуская световой поток на светочувствите,чьный слой фотопленки, а при дальнейшем движении - закрывают, прекращая доступ света на фотопленку,При дальнейшем вращении в конце срабатывания система диски 1, 2 - редуктор 3 - ось 17 посредством плеча 22 Лвуплечего рычага 9 ударяется об...

Диапроектор

Загрузка...

Номер патента: 377717

Опубликовано: 01.01.1973

Авторы: Ващук, Телегин

МПК: G03B 21/12, G03B 23/14

Метки: диапроектор

...ось 21, плоский шарнир 22 10 разворачивает соросовую линейку 1 б до упора в ограничитель 19, клинообразные выступы 17 блокируют все рычаги 7. Затем подают токовый импульс на один или несколько электромагнитов 23, кинематически связанных с 15 соответствующей кодовой линейкой 14, якорьэлектромагнита 23 притягивается, разворачивая ось 24, и вместе с тем плоский шарнир 25 разворачивает кодовую линейку 14 до упора в ограничитель 19.20 В результате разворота кодовых линеек 14против нужного рычага 7 в пакете кодовых линеек образуется единый сквозной паз. Электромагнит 20 сбросовой линейки 16 обесточивается, и под воздействием возвратной пру жины 2 б сбросовая линейка занимает исходное положение, сняв блокировку со всех рычагов 7. Рычаг,...

Библиотека i

Загрузка...

Номер патента: 377718

Опубликовано: 01.01.1973

Авторы: Валуйский, Шибаев

МПК: G03B 27/32

Метки: библиотека

...реборда расположена между фоцограммными дорожками и имеет ширину, равную расстоянию между ними, а оптическая ось осветительной системы ориептпроваца симметрично относительно фоцограммцых дорожек и совпадает со средней линией опорной реборды.На чертеке представлена схема оппсьвваемого устройства.Фонограммы печатают ца печатном барабане 1, имеющем основную с зуочатым венцом 2 и вспомогательную гладкую , реборды, Негатив 4 перезаписи фонограммы опирается ца участке между фоцограммцыми дорожками 5 ца основную реборду таким образом, что край негатива с фопограммцой дорожкой несколько свисает с цее (примерно ца 2,6 лтм).Оптическая ось осветительной системы ориентирована симметрично относительно фонограммцых дорожек и окон в печатной рамб. При...

Мультипликатор

Загрузка...

Номер патента: 377719

Опубликовано: 01.01.1973

Авторы: Владимиров, Грамматин

МПК: G03B 27/42

Метки: мультипликатор

...описываемыи мульти пликатор, состоящий из светооптической системы 1, размножаемого оригинала 2, объектива 3, многоэлементной диафрагмы 4, много- зеркального отражателя б, дополнительного объектива б и фотоматериала 7 со светочувст вительным слоем.Светооптическая система 1 направляет лучи на размножаемый оригинал 2, расположенный в фокальной плоскости объектива 3. Далее многозеркальный отражатель разделяет 2 световой поток и направляет его под различными углами во входной зрачок дополнительного объектива б, который формирует ряд изображений оригинала 2 на фотоматериале 7 со светочувствительным слоем. 3 При необходимости полсветочувствительном фотомжения различных оригиналследовательную экспозициответствующим экранировагоэлементной...

Устройство для создания спектральных потоков света при аддитивной печати цветных фильмов

Загрузка...

Номер патента: 377720

Опубликовано: 01.01.1973

Автор: Озь

МПК: G03B 33/06

Метки: аддитивной, печати, потоков, света, создания, спектральных, фильмов, цветных

...спектральных потоков света при аддитивной печати цветных фильмов, содержащие источник 5 света и интерференционные светофильтры, сложны и дороги.Для упрощения и удешевления конструкции предлагаемое устройство снабжено зеркалами, установленными совместно с двумя 10 типами светофильтров, отражающий красные лучи и пропускающих сине-зеленые и отражающих синие и пропускающих красно-зеленые, причем длина пути трех спектральных потоков одинакова. 15На чертеже показано описываемое устройство, состоящее из интерференционных светофильтров 1 и 2, отражающих красные и пропускающих сине-зеленые лучи, интерференционных светофильтров 3 и 4, отражаю щих синие и пропускающих красно-зеленые лучи, зеркал б - 7.Световой поток осветительной системы,...

Устройство регулирования натяжения киноленты

Загрузка...

Номер патента: 378790

Опубликовано: 01.01.1973

Авторы: Просвирнин, Саранчук

МПК: G03B 1/54

Метки: киноленты, натяжения

...10 шарнирно установлена на оси 1 б и прижимается пружиной 17 к упору 18. Регулировочный винт 19 пружины 17 вместе с упором 18 установлены в кронштейне 20, Оси 3, 11 и 16 закреплены на основании 1.Кинолента 21 (см, фиг. 2), транспортируемая зубчатым барабаном 22, последовательно огибает ролики 2, 4 и наматывается на сердечник 23. Ролик 4 жестко сцеплен с осью 5 муфтой 8 обгона. Усилие пружины 12 в пересчете на натяжение киноленты соответствует допустимому натяжению киноленты, При допустимых усилиях натяжения киноленты рычаг 7 прижат к упору 13 и между роликами 2 и 4, а также между диском 9 и колодкой 10 имеется зазор, и ролик 4 вращается свободно, без сопротивления. Если натяжение киноленты возрастает более допустимого, ролик 4...

Устройство для контактной обработки отрезков

Загрузка...

Номер патента: 378791

Опубликовано: 01.01.1973

МПК: G03B 17/50

Метки: контактной, отрезков

...и корпуса 5; бобин б и 7 с осями 8 и 9,установленных на корпусе 5; подпружиненного прижимного ролика 10; шестерен 11, 12 и18; оси 14; упора 15; фиксатора 1 б. 30 Устройство работает следующим образом.Концы фотоматериала 3 и обрабатывающейленты 4 закрепляют на барабане 1 зажимом 2,При повороте барабана 1 относительно оси 14в направлении, указанном стрелкой, обрабатывающая лента прикатывается к эмульсиоцной стороне светочувствительного фотоматериала ца поверхности 17 коцтактировация.Длина контактирующей поверхности 17больше или, в крайнем случае, равна длинеобрабатываемого отрезка фотоматериала, Поворот барабана в пределах длины контактировация ограничен упором 15, установленным цабарабане, и фиксатором 1 б, установленным цпкорпусе, Ролик...

Способ измерения светочувствительности фоторезистов

Загрузка...

Номер патента: 379908

Опубликовано: 01.01.1973

Автор: Алатырцев

МПК: G03B 27/72

Метки: светочувствительности, фоторезистов

...течеило изменение поглощеучастке спектра, ра осуществляют таким л полосу пропусканпя, ктеристическои полосе го материала. дмет изобретения Изобретение относится к копировальнымпроцессам в полиграфическом, радиотехническом или другом производстве, использующеморганические светочувствительные слои.Известен способ измерения светочувствительностп, заключающийся в измерении фототока в фотоприемнике, установленном за испытуемым материалом.Цель изобретения - упростить процессизмерения, повысить точность и качество копий, которые во многом зависят от качествафоторезистов.Это достигается тем, что измерение светочувствительности производится в тех же условиях, что и копирование,Способ измерения овепочувствительн 0 стифоторезпстов осуществляется...

Центральный фотозатвор

Загрузка...

Номер патента: 381058

Опубликовано: 01.01.1973

Авторы: Лукашевич, Мусин, Шмелькин

МПК: G03B 9/64

Метки: фотозатвор, центральный

...в исходное положение. 1-1 а этом цикл взвода затвора заканчивается,Удержание якорей 8 и 13 при обесточснных электромагнитах 6 и 11 обеспечивается спусковым кольцом 16. В конце взвода затвора под действием пружины 25 выбирается перебег кольца 16, которое фиксируется упором (на чертеже не показан), При этом отгибки 27 и 28 кольца 16 удерживают в крайних положениях рычаги 17 и 18,При нажатии на спусковую кнопку фотоаппарата в начале ее движения подается питание на электромагниты 6 и 11, ссрдечпики которых притягивают якоря 8 и 13. При дальнейшем ходе спусковой кнопки (па чертеже не показана) отводится стопор, удерживающий спусковое кольцо 16.Кольцо 16 под действием пружины 25 поворачивается по часовой стрелке и отгибками 27 и 28 освобождает...

Узкопленочная съе. почная камера

Загрузка...

Номер патента: 381059

Опубликовано: 01.01.1973

Автор: Озь

МПК: G03B 13/12

Метки: камера, почная, се, узкопленочная

...кинокамеры перемещается плата 2 с двумя жестко закреплецньми зеркалами или призмами 3, между которыми на определенном расстоянии жестко укреплено матовое стекло 4, На корпусе 5 жестко укреплены две стОйки б ц 7, к одной из которых прикреплен двикок 8, 2 к другой - шторка 9, перекрывающая доступ к спусковой сцопке 1(1, когда плата 2 цаходится 0 срайцем ннкнем положении. В верхнеЙ части 1(инокае 1 ы находТся Обье(тцв 11 и Окуляр 12, перевсртывающие и увеличивающие изображение, полуСмое ца матовом стекле. Параллелы 0 цм в корпусе камеры проходит канал осцоиого визира 13,Когда прц съемке используют основцой объе(тив, которым дл 5 каме 5 8 ц 28 1.11 является объектив с фокусным расстояцием 10 или 12,5.11,т, плата 2 находится в крайнем...

Кассета для пленки

Загрузка...

Номер патента: 381982

Опубликовано: 01.01.1973

Авторы: Бидул, Ваха, Дзыбал, Каган, Колода, Левенберг, Новосадов, Солом, Суворов, Тарасенко

МПК: G01N 23/04, G03B 42/02

Метки: кассета, пленки

...коаксиально линдров, в зазоре между ют пленку. личаюи 1 аяся тем, механического по- выполнена в виде расположенных циоторымн размещаИзобретение относится к области измерительной техники, а именно к технике ренггенографического контроля материалов и изделий.Известные кассеты для пленкв виде двух гибких пластин, меми при дефектоскопическом конлагают пленку.Для исключения механического повреждения пленки предлагаемая кассета выполнена в виде двух жестких коаксиальных цилиндров, в зазоре между которыми размещают пленку.На фиг. 1 показана предлагаемая касс продольный разрез; на фиг. 2 - вид по стр ке А на фиг. 1,Кассета для рентгеновской пленки состоит из двух коаксиальных цилиндров 1 и 2, имеющих зазор, в котором расположена...

Устройство для определения величины и знака

Загрузка...

Номер патента: 382049

Опубликовано: 01.01.1973

Авторы: Болдырев, Сокольский

МПК: G03B 3/00

Метки: величины, знака

...пучки выходного потока объектива.Такое выполнение устройства повышаетточность наводки.На фиг. 1 представлена схема описываемого устройства; на фиг. 2 и 3 - принцип выделения сигнала дефокусировки.Сущность фокусировки оптической системызаключается в установке оптической системы1 в такое положение, чтобы плоскость 2 изображения, сопряженная с заданной плоск 5стью 3 объкета, совместилась с некоторофиксированной плоскостью 4,Основным элементом устройства являетсяжон 5 Фуко, установленный таким образом,чтобы его рабочая кромка б касалась оптичс Нож связан с приводом тебательцое перемещеьно среднего положе- фиксированной плоскоо по обе стороны оптиены две диафрагмы 9, ии, проходящем через два узких световых ветовых пучках могут фотоприекпшка...

Центральный фотозатвор

Загрузка...

Номер патента: 382050

Опубликовано: 01.01.1973

Автор: Государственный

МПК: G03B 7/14

Метки: фотозатвор, центральный

...выходной сигнал, управляющий работой триггера 11. Последний по переднему фронту выходного сигнала со своего выхода 12 выдает открывающий импульс, который 3 после усиления в полупроводниковом усилителе 13 поступает на открывающую обмотку 3 электромагнита.Под действием электромагнитных сцл обмотки 3 якорь 5 перемещается в осевом направлении, поворачивает вокруг неподвижных осей 14 и 15 систему лепестков 1 ц открывает световое отверстие фотозатвора, пропуская свет па светочувствительный с ой фотопленки.В момент окончания выходного сцгцала триггер 11, перебрасываясь в протцвополоясное состояние, прекращает выдачу открывающего импульса с выхода 12 ц выдает закрывающий импульс с выхода 16, который после усиления в полупроводниковом...

Центральный затвор-диафрагма

Загрузка...

Номер патента: 382051

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G03B 9/18

Метки: затвор-диафрагма, центральный

...предварительной установки диафрагмы и расположена параллельно ей со смещением на величину хода замыкания контактов,На чертеже показано описываемое устройство, состоящее из кулачка предварительной установки диафрагмы 1, рычага 2, упора 3, служащего для замыкания контактов, пластины 4, контактирующей с пластиной 5, узел лепестка б.Устройство работает следующим образом. Поворачивают на определенный угол кулачок предварительной установки диафрагмы 1 с расположенными на цем контактирующими пластинами 4 и 5. Последняя, в свою очередь, контактирует с упором 3. При спуске затвора лепестки б, связанные с рычагами 2, цачц нают вращаться до тех пор, пока упоры 3 цекоснутся профиля предварительной установки диафрагмы 1, При этом пластины 4 и...

Аэрофотозатвор

Загрузка...

Номер патента: 382052

Опубликовано: 01.01.1973

Авторы: Вител, Шокин

МПК: G03B 9/18

Метки: аэрофотозатвор

...с которым сцеплены трибки с лепестками 3. 3 Заводной кулачок 4 при своем вращении поворачивает зубчатое кольцо 2, при этом изгибается рабочая пружина 1. Когда кулачок 4 освобождает зубчатое кольцо 2, рабочая пружина 1 разгибается, совершая колебательное движение, Зубчатое кольцо 2 п связанные с ним трибки с лепестками 3 совершают колебательное угловое движение, открывая и закрывая при этом отверстие затвора. Специальная система рычагов и собачек обеспечивает одно колебание.Период колебания пружины, а следовательно, и время открытия затвора (т. е. величина выдержки) зависит от жесткости рабочей пружины (т, е. от длины свободного конца пр)- жины), определяемой положением передвижного упора.Для получения более коротких выдержек рычаг-упор...

Аппарат для цветной аддитивной фотопечати

Загрузка...

Номер патента: 382053

Опубликовано: 01.01.1973

МПК: G03B 27/00

Метки: аддитивной, аппарат, фотопечати, цветной

...у одного из торцов которого расположен сферический диффузный отражатель, а у второго - набор осветителей, размещенных на концах диаметров окружности, концентричной главному сечению цилиндра, причем оптические оси осветителей и объектива пересекаются в центре отр аж ател я.На чертеже показан общий вид описываемого аппарата.Аппарат содержит корпус 1, выполненный в виде цилиндра, у одного из торцов которого расположен набор осветителей 2, а у другого - сферический диффузный отражатель 3, светофильтр 4, конденсор 5 и объектив б.В момент включения набора осветите расположенных за светофильтрами 4 диффузном отражателе 3 с коэффициентом отражения 0,85 происходит смешение трех цветов (красный, сишш и зеленый) и отражение светового потока...

411420

Загрузка...

Номер патента: 411420

Опубликовано: 15.01.1974

МПК: G03B 1/34

Метки: 411420

...оборот криво- шипа 1 палец 4 один раз обходит по указанной выше траектории и поворачивает ведомое колесо 5 на один шаг, причем время выстоя указанного колеса в этом цикле примерно равно времени движения.Если в момент, когда механизм переходит через указанное выше исходное положение, 10 электромагнит 13 выключить, а электромагнит 17 включить, то при дальнейнем движении поводок 14 окажется неподвижным, а поводки 8, 10 и 9 и шатун 3 будут совершать движения, аналогичные описанным ранее дви жениям поводков 9, 14 и 8 соответственно с той лишь разницей, что палец 4 будет совер. шать движение по траектории движения пальца, укрепленного на шатуне.Кривошип 1, вращающийся в опоре 2, шар нирно соединен с шатуном 3. На шатуне 3 укреплен...

411421

Загрузка...

Номер патента: 411421

Опубликовано: 15.01.1974

МПК: G01N 23/20, G03B 1/60

Метки: 411421

...линиями.Ошибка возникает из-за смещения осевой линии секторов от ее истинного положения,Для повышения точности замера рентгенограмм в предлагаемой кассете выполнены выступы в прорезях крьшки на противоположных концах одного диаметра крьнпки, причем торцовые грани выступов расположены строго по общей биссектрисе пары секторов.5 Применение кассеты предлагаемой конструкции позволяет исключить применение шаблона для определения осевой линии секторов и тем самым ускорить промер рентгенограмм и снизить случайную ошибку, связанную с ис пользованием шаблона.На чертеже показана описываеная кассета, состоящая из корпус2, коллиматора 3, прижимной гайкмающей пленку, и прижимной га5 жимающей крышку, кассета заргеновской пленкой...

411422

Загрузка...

Номер патента: 411422

Опубликовано: 15.01.1974

МПК: G03B 21/11

Метки: 411422

...кадра высвечивается на экране 34. Эти положения, как исходные, также запоминаются в блоке управления, Осветитель 2 и фокусирующее устройство 25 настроены па максимальную яркость светового луча источника света 4 и равномерное освещение всего экрана 34.Далее длл поиска требуемого кадра с блока управления подают пусковые импульсы на шаговый двигатель 9, который барабанами 10, 11 покадрово транспортирует микрофильм 18. Подпружиненный барабан 11 обеспечивает необходимое натяжение микрофильма 18 в фильмовом тракте. Блок 16 считывает номера кадров, записанные на микрофильме. Считывание производится с использованием проекционной системы 31 и считывающей головки 32. При совпадении кода выборки с записанным на микрофильме 18 блок управления...

411423

Загрузка...

Номер патента: 411423

Опубликовано: 15.01.1974

МПК: G03B 27/54

Метки: 411423

...с направлением печати, выходной зрачок располагается у линзы 4, для сечения перпендикулярного направлению печати - у линзы 3. Сферо-цилиндрическая линза 7 и цилиндрические линзы 8 изображают равно 2мерно освещенные зрачки кондецсора в печатном окне 9. Рефлектор, теплофильтр, цветные светофильтры, зеркало ца чертеже це показаны.Освещенность в данном случае увеличивается в результате того, что линза 4 выполнена более короткофокусной, чем линза 3 ц имеет большую светосилу, При этом светово" пучок проходит максимальные отверстия фо 1 10 фильтра и паспорта с минимальными потерми. Светосила линз 7 и 8 также увеличена, чтобы полностью использовать световой пучок, прошедший через форфильтр. Возникающее при этом из-за аббераций...

Затвор

Загрузка...

Номер патента: 415630

Опубликовано: 15.02.1974

Авторы: Изобретени, Набойкин, Спурников

МПК: G03B 9/26

Метки: затвор

...оси 5, закрепленной в вершине угла, образованного плоскостями катушек 1 и 2. Катушка 2 намотана концентрично отверстию в15 стенке корпуса, которое является световымотверстием камеры,На фиг. 2 показано соединение катушек1, 2 и 3 с кондечсаторами 6 и 7 и с тиристорами 8 и 9.20 Каждая из катушек 1 ц 2 включена последовательно с катушкой 3 так, что прц разряде конденсаторов 6 и 7 через тирцсторы 8и 9 цаправления токов в этих катушках противоположны.25 Действует затвор следующим образом.В момент закрытия затвора запускающийимпульс поступает ца тиристор 8, и конденсатор 6 разряжается через катушку 1 и прилегающую к ней катушку 3, закрепленную наЗ 0 шторке 4. Взаимодействие токов, текущих в,е,дато) С. Хейфиц 1 олписн Изл. ЪЪ 1299 1 ира;и о 06...

Устройство для воспроизведенияв кинопроекторефонограмм

Загрузка...

Номер патента: 415631

Опубликовано: 15.02.1974

Автор: Межибовский

МПК: G03B 21/34, G11B 13/04, G11B 31/02 ...

Метки: воспроизведенияв, кинопроекторефонограмм

...грамм в шкафу предварительных усилителеймагнитных фонограмм.Н. з. контакты 18 реле 10 разак 1 От приэтом цепь реле 11, предндзцачсццого длл коммутации прц воспроизведении фотографических фонограмм. Другая пара и. з. копактов15 реле 10 разрывает цепь шпднця лампыпросвечивания 16 илц 17.Группа и, о. контактов 18 реле 10 В шкафу окоцсчцых уси,цпелей коммуп 1 руст блок20 питания предварительных усилителей магнит.цых фонограмм, и. о. контакты 19, 20 и 21реле 10 последовательно через выклОчдтслц22, находящиеся всегда в замкнутом состоянии и служащие лишь для авдрцц 1 ого выключения, коммутцруют питание оконечных уси.лителей соотвстствснцо первого, пятого, цтсстого звуковых кдцалов,Выбор управляемого поста осуществляетсяблагодаря имеющимся...

Аппарат для получения интегральных фотографий

Загрузка...

Номер патента: 415632

Опубликовано: 15.02.1974

Авторы: Акимакина, Гребенников, Гусев

МПК: G03B 35/08

Метки: аппарат, интегральных, фотографий

...персисцд.сл в горизоитдльиом идпрдвдеции по неподвижнымнаправляющим 11 и 12. В каретку 8 ввиичеи5 ходовой винт 1, приводимый во вращениеэлектродвигателем 11,Работа дппдрдтд происходи следуощимобрдзом.Эгектро;вигатсл. 14 приводит во врдщс иис ходовой винт 18 и тем самым сооощдстдвижение в горизонтальном направлении каретке 8, д слс;оватсльио, и ооьсктиву 1 соборачигдощсй системой 2. В своих крайнихполокециях каретка 8 вздимодействует с микровыключдтсллми 16 и 16, которые подаютэлектрические импульсы на пульт управленц17, подсоедицецц к сети переменного тока,Пульт управления 17 при каждом элсктричс.ском импульсе переключает идпрдвлсиил вр.30 1 цецил элстродвиг;тсля 11. Дл эгого могу3быть использованы реле любого типа, напри. мер...

416654

Загрузка...

Номер патента: 416654

Опубликовано: 25.02.1974

МПК: G03B 1/62, G03B 21/11

Метки: 416654

...12. Перфорированная пленка 13 - носитель микроизображений - с одной стороны зацеплена с барабаном 1, с другой стороны охватывает ролик 7, проходя в фильмовом канале 3 между основанием 14 и прижимной рамкой 4. Дверца 6 ф 11 льмового 1 знала 3 11 мсет шарнирую ось 15, вокруг которой она поворачивается под действием исполнительного механизма 16 при закрывании фильмового канала. В открытом состоянии фильмовый канал удерживается пружиной 17.Устройство работаст следующим образом.Поиск заданного кадра 18 производится при перематывании пленки на максимальнои скорости порядка 4 - 7 и/сск. После получения сигналов от датчиков считывания меток (на чертеже не показано) при 11 риОл 11 жс 11 п кадра 18 к месту проекции происходит прсдваригсль. ное...

416908

Загрузка...

Номер патента: 416908

Опубликовано: 25.02.1974

МПК: G03B 9/00, H05H 7/00

Метки: 416908

...разреза;а ирисовой диафрагме сложно в конструктивном и технологическом отношении,Целью изобретения являетсявлияния возмушений, вносимыхв процессе работы,Для этого элементы перекрьпия выполнены, например, в виде проволочек, натянутых между кольцами и образующих вместе с ними конструкцию типа беличье колесо. Элементы перекрытия могут быть укреплены на кольцах г несколько рядов.Иа фнг. 1 - 3 показана предлагаемая диафрагма, состоящая из трех рядов проволочек.5 Если кольца выполнены из металла, то онидолжны иметь радиальный разрез, и в рядах проволочек образуется зазор, соответствующий разрезу на кольцах. Если кольца выполнены пз изоляционного материала, то в этом 10 случае необходимо сформировать зазор в рядах проволочек путем...

417760

Загрузка...

Номер патента: 417760

Опубликовано: 28.02.1974

МПК: G03B 27/62

Метки: 417760

...материаловпри зажиме их между плоскими подставкой истеклом оригиналодержателей.Цель изобретения - ликвидация оптическихискажении у корешка сброшюрованных материалов.Это достигается тем, что подставка и прозрачная прижимная рамка имеют угловой профиль, причем для осуществления полного прилегания одновременно к двум смежным страницам прижимная рамка имеет грузовые бруски,На чертеже схематически показан предлагаемый оригиналодержатель.Оригиналодержатель выполнен в виде подставки 1 и прижимной прозрачной рамки 2,имеющих угловой профиль, В нерабочем положении прозрачная рамка может быть откинута и удерживается с помощью серьги 3 истойки 4. Съемка производится либо через оптическиесистемы, либо с помощью рефлексной фотобумаги, прижатой между...

Фотоувеличитель

Загрузка...

Номер патента: 419833

Опубликовано: 15.03.1974

Автор: Овс

МПК: G03B 27/54

Метки: фотоувеличитель

...негатива, наводят на резкость, добиваются наилучшего свечения конденсора путем перемещения держателя 29. Фотобумагу укладывают в кадрирующую рамку 30.30 При работе в режиме с импульсной лампой20 экспозицию снимков подбирают установкой переключателя 31 коммутатора 18 на соответствующую емкость конденсаторов 19, а также диафрагмированием объектива 7.При печати этого же микрофильма на другой формат достаточно штурвалом 28 поднять или опустить фонарь 2, при этом редуктор 15 развернет ротор 14 автотрансформатора 13 в новое положение, с выходных шин которого на электролитические конденсаторы 19 будет приложено соответствующее напряжение, пропорциональное подъему или опусканию фонаря 2. Поджиг импульсной лампы 20 производит блок-схема 2...

Камера для стереоскопической съемки

Загрузка...

Номер патента: 420979

Опубликовано: 25.03.1974

Авторы: Елисеев, Контиевский

МПК: G03B 35/08

Метки: камера, стереоскопической, съемки

...диафрагмы 5 которая включается в этом случае,Предмет обретени чеокоп съемки по ающаяся тем, эксплуатационных я глубины фотонабор объектиериал с растром Изобретение относится Известна камера для съемки из основного авт держащая набор объек растр, установленный пеВ предлагаемой, каме экоплуатационных возмо ния глубины резкости н призмами и фотоматериа лены с возможностью по камеры вокруг оптическ объектива, а в плоскост установлена диафрагма. На фиг. 2 объективы 3 наклонены на тот жеугол, что и камера 1. При этом изображение за счет крышеобразных призм (на чертеже не показаны) повергнуто относительно верги 5 кального объекта 2 на угол 2 я. Соответственно этому наклону повернут и растр 4 с фотоматериалом. Такой случай характерен длч...

Устройство для аэрофотосъемки

Загрузка...

Номер патента: 420980

Опубликовано: 25.03.1974

Автор: Куштанин

МПК: G01C 3/08, G03B 37/00

Метки: аэрофотосъемки

...паография Синхронизатор запускает лазерный высотомер в момент, когда затвор или открыт полностью (центральный затвор или жалюзи) или открывает центральную часть кадра (шторный затвор).Работает АФА с лазерным высотомером следующим образом.При открывании затвора 2 объектив 1 создает на пленке изображение местности. Качество и освещенность изображения по полю 10 снимка получаются обычными. В центре кадра за точечной диафрагмой разрешающая способность не меняется, так как длина хода лучей через детали точечной диафрагмы равна длине хода через прижимное стекло. Фо тографическая плотность изображения за диафрагмой несколько ниже, так как диэлектрическое покрытие диафрагмы отражает часть света в рабочем диапазоне длин волн АФА, 20Когда затвор...
