G03B — Аппараты или устройства для получения фотоснимков или для их проецирования или просмотра; аппараты или устройства, в которых применяется аналогичная техника с использованием волн иных, чем оптические волны; принадлежности для них

Номер патента: 824108

Опубликовано: 23.04.1981

Авторы: Кутай, Малков

МПК: G03B 1/38

Метки: киноаппарата, мальтийский, механизм

...примерно,постоянной величина усилия, создаваемого пружиной 13.Мальтийский механизм киноаппаратаможет быть применен в кинокопировальных аппаратах, в телевизионныхкиноаппаратах, а также в кинопроекторах, что приводит к повышениюустойчивости изображения и надежности работы,Мальтийский механизм для киноаппарата, содержащий корпус, приводноезубчатое колесо, маховик, диск с экс-.центричным пальцем и фиксирующейшайбой, мальтийский крест, на валукоторого установлен зубчатый барабан, и зубчатую пару, ведомое колесо которой расположено на корпусе,о т л и ч а ю щ и й с я тем, что,30с целью повышения устойчивости изображения и надежности работы, онснабжен пружиной, один конец которой закреплен на ведомом колесе зубчатой пары, а другой ее...

Номер патента: 824109

Опубликовано: 23.04.1981

Автор: Микуляк

МПК: G03B 21/00

Метки: движущихся, изображений, индивидуальногопросмотра

...при этом грейфер р внутри рулона кинопленки.На фиг. 1 изображено предлагаемое Вустройство, общий вид; на фиг. 2 - разрез А-А на фиг, 1.Устройство для индивидуальногопросмотра полностью размещено в корпусе 1. Сухие элементы 2 также расположены в корпусе 1 за панелью 3, к которой прикреплен электродвигаФтель 4, в эту же панель 3 ввинченыоси 5 направляющих роликов 6, вокруг8241098 заряжается через Фильмовый канал9, при этом должно производиться заскакивание зуба контр-грейфера 10в перфорации фииьма, затем закрываютстенку 23, ставят в рабочее положение оптическую систему 12.Нажатием кнопки 26 приводитсяво вращением вЬл 15 электродвигателя 4, загорается лампа 24. Грейфер 1 О 17, совершая рабочий цикл по замкнутой кривой, прерывисто...

Номер патента: 824110

Опубликовано: 23.04.1981

Автор: Мирошников

МПК: G03B 39/04

Метки: егоосуществления, кадрированнойкиносъемки, ускоренной

...коммутирующим устройством по каналам насветочувствительный материал-кинопленку, Входной оптический блок 1строит изображение объекта съемки(не показано) в кадровых окнах Фильмовых каналов (не показано) меха-.низмов 8-11 прерывистого перемещения,Во время съемки обтюраторы 2, 3 и6 вращаются с постоянной скоростью.Благодаря их синфазной работе световой поток делится сначала на двечасти центральным обтюратором 2,затем каждая часть в .свою очередьделится канальными обтюраторами 3и 6 еще раз на две части,Когда световой поток пересекаетлопасть центрального обтюратора 2,он отражается им на первый канальный обтюратор 3, одна лопасть которого полпериода отражает световойпоток в Фильмовой канал механизма 9прерывистого перемещения, втораячасть...

Номер патента: 830280

Опубликовано: 15.05.1981

Авторы: Бандура, Гордына, Корчной, Кузьмина, Носко, Столбов

МПК: G03B 17/42

Метки: механизм, пленкив, пов-торного, транспортировки, устройством, фотоаппарате, экспонирования

...с возможностьюосевого перемещения элемент 20 привода взвода затвора (не показан) таким образом, что при осевом перемеще-нии вала 3, элемент 20 не перемещается, а при повороте вала 3 поворачивается вместе с ним, Пружина 21 воздействует на систему рычагов 11 и 12,стремясь повернуть их (по часовой стрелке). На верхнем рычаге 11 имеется утол 0280 4 щение,например, отбортовка 22, величина которого не более возможного осевого перемещения элемента 5привода счетчика 7 кадров, под которымразмещена воздействующая на него пружина 23,Механизм работает следующим образом.При повороте курка 1 поворачивается10 ведущая втулка 4, вал 3 с элементом 5привода счетчика 6 кадров и ведущейполовиной 14 соединительной муфты 15,которая находится в...

Номер патента: 830281

Опубликовано: 15.05.1981

Автор: Архипкин

МПК: G03B 23/00

Метки: аппарат, проекционный

...вокруг оптической оси, фильомодержатель 4 имеет фильмовый канал 8,в котором с помощью направляющих по 15лозков 9 и пружинящих прижимов 10удерживаются слайд 11 или пленка 12,а также кадровое окно 13 и катушки 14для перемотки пленки 12. Фильмодержатель 4 установлен на концах 15 и 16 20П-образного кронштейна 1 7, закрепленного напластине 5, причем фиксированиефильмодержателя 4 в любом положении проекции осуществляется подпру -жиненными башмаками 18 и 19, Крепление фильмодержателя 4 ца осях 20 и21 позволяет ему вращаться вокруг дополнительной оси, перпендикулярной оптической оси устройства с фиксацией в выб-ранном положении гайкой 22. 30Устройство работает следующим образом.Кадр пленки 12, установленный в кадровом окне 13 фильмодержателя...

Номер патента: 830282

Опубликовано: 15.05.1981

Авторы: Офицеров, Раев

МПК: G03B 43/00

Метки: киноаппарате, пленки, продольнойнеустойчивости

...применения специального тесч фильма. 12 ель изобретения - повышение точности измерений.10 Указанная цель достигается тем, чтов устрс яство для контроля продопьнойнеустойчивости пленки в киноаппарате, содержащее коплиматорный источник света с диафрагмой, пленку и уста-.новпенные в отраженном световом потоке объектив, Фотоприемник и электронныйрегистратор, между пленкой и коплиматором и пленкой и объективом введены зеркальные поверхности и в отраженный световой поток между,пленкой и объективом введен компенсирующий элемент.10 5 й 3(")" ной неустойчивости пленки в киноаппарате по сравнению с известньпми методамн контроля. Устройство может найти применение не только в кинотехнике, но и в других областях техники, где требуется измерение...

Номер патента: 830283

Опубликовано: 15.05.1981

Авторы: Кузнецов, Кузьменко, Чурбаков

МПК: G03B 43/02

Метки: измеритель, фотозатворов, чиселдля, экспозиционных

...В результате индикаторы 21 и 2 .иидицируют только значение ошибки аботы фотозатвора 2 в ступенях с оответствующим знаком.Предлагаемое изобретение за счет есткой связи процессов интегрироания и логарифмического преобразоания и за счет цифровой обработки игнала позволяет значительно повыить точность контроля экспозиционых параметров фотозатворов. 50 формула изобретения Измеритель экспозиционных чисел для фотоэатворов, содержащий последовательно устанонленные эталонный источник света, испытуемый фотозатвор, фотодиод, интегрирующий конденсатор, нуль-орган, второй вход которого связан с ВС-цепью, триггер, один выход которого связан с ключом НС"цепи, а другой - с ключом, вклюуправления связана с установочными с входами дополнительного...

Номер патента: 832521

Опубликовано: 23.05.1981

Автор: Валуйский

МПК: G03B 27/00

Метки: аддитивнойпечати, аппарата, кинокопиро-вального, непрерывной, светооптическая

...коллективной линзой 3 в печатном окне 4 в сечении перпендикулярном направлению печати, В сечении, совпадающем с направлением печати,. свет направляется в печатное окно 4 светопроводом, состоящим из зеркал 5, установленных между коллективной линзой 3 и печатным окном 4, В параллельном пучке лучей между конденсатором 2 и коллективной линзой 3 установлены зеркала 6-9, форфильтр 10, паспорт 11 и аддитивные светоФильтры 12.Зеркала 6-9 имеют призматическую форму и образуют три светопровода, направляющих свет из конденсатора 2 в зональные отверстия "с", "э" и"к", соответствующие синей, зеленой и красной адцитивным зонам. Отражающие грани 13 зеркал 6-9 ориентированы перпендикулярно плоскости, проходящей через оптическую ось в направлении...

Номер патента: 832522

Опубликовано: 23.05.1981

Авторы: Балакшин, Гудков, Котельников, Кочетков, Курсевич, Пивоваров

МПК: G03B 41/00

Метки: включенийв, дефектов, материалах, обнаружения

...разряд, двумерное распределение которого зависит от электрического состояния фотографируемого или визуально наблюдаемого объекта,21 .Однако прижатие диэлектрической обкладки к поверхности исследуемого объекта не позволяет получить равномерныи контакт с исследуемым объектом,если его поверхность имеет достаточно сложныи рельеф и сложную геометрическую рорму. Цель изобретения - повышение достоверности исследования для объектов со сложным рельефом поверхности.Поставленная цель достигается тем, что в известном способе обнаружения дефектов и включений в материа лах исследований, образец погружают в жидкий диэлектрик, при этом проз832522 Формула изобретения Составитель В.ОбуховРедактор Н.Пушненкова Техред Ж.Кастелевич Корректор С.Шекмар...

Номер патента: 833173

Опубликовано: 23.05.1981

Авторы: Артур, Гельмут

МПК: G03B 17/26

Метки: бескатушечных, зарядки, кассеты, кинопленки, рулонов

...посредством носителя 20 против дей.твия пружины 44. Совместно с возвращающейся запорной защелкой 41 штабель скользит вниз так что самая нижняя кассетаФ16 плоско прилегает к носителю 20 кассет. 5 83317внутреннюю часть кассеты 16 посредством сталкивающего элемента 27.Начало пленки 5 лежит на направляю-щих элемента 26 и на последних может быть вдвинуто в каналы внутренней части кассеты 16 посредствомзаслонки 28, проскальзывающей такжепо направляющим элементам 26,Направляющие элементы 26 повторного венца 25 после произведения1 Омаксимального поворота на 360 вовремя последних витков находятся висходном положении. Пленка 5 имеетформу канала со стороны сматывания.Рычаг 14 держит на конце катушку 8,взятую из магазина 9.На фиг. 11 показана...

Номер патента: 834655

Опубликовано: 30.05.1981

Авторы: Марьянович, Пузыревский

МПК: G03B 7/00

Метки: выравниванияпозитивного, градационного, изображения, фото-печати

...секунд),а затенять необходимо два или три участкаизображения, весь процесс становится весьма затруднительным. Кроме того, при изготовлении с одного негатива несколькихотпечатков практически невозможно получить на них одинаковые градационные характеристикии.Цель изобретения - снижение трудоемкости процесса фотопечати. Поставленная цель достигается тем, что градационное выравнивание позитивного изображения, например при фотопечати, осуществляют путем изменения освещенности участков позитива с помощью масок, помещаемых между источником света и конденсором. При этом степень затенения и резкость теневого контура обратно пропорциональны расстоянию между маской (набором масок) и конденсором. Экономическая эффективность от внедрения...

Номер патента: 836616

Опубликовано: 07.06.1981

Авторы: Безруков, Нурматов, Пономарев, Самойлов, Фокин, Цветков

МПК: G03B 15/08

Метки: cemkam, подготовки, рисованныхмультипликационных, фильмов

...камеры 4,7. Стирание рисунка фазы движения объекта из первого элемента памяти 11 с помощью видеосигнала свыхода второго элемента памяти 17.8, Стирание рисунка фазы движения объекта из второго элемента памяти 17.9. Покадровая киносъемка,Рассмотрим каждый из предложенныхрежимов,151. Изображение рисунка фазы движения объекта проецируется на мишеньпередающей трубки телевизионной камеры 4, Видеосигнал с выхода камеры 4поступает на электронный коммутатор 2020, на управляющий нход которого подается разрешающий сигнал с выходаблока управления б, С выхода электронного коммутатора 20 сигнал поступает на сумматор 21 и далее на видеоконтрольное устройство 5. В режиме 1все коммутаторы, кроме коммутатора20, закрыты,2, С выхода телевизионной...

Номер патента: 838641

Опубликовано: 15.06.1981

Авторы: Мирошников, Петин

МПК: G03B 1/32

Метки: киноаппарате, механизм, перфорированнойкинопленки, прерывистого, транс-портирования

...неодинаковой дпины дпя устранения воэможности образования петли кинопленки 8.Устройство фиксации киноппенки Я в фипьмовом канале 1 выполнено в виде15 рамочцо-купачкового механизма (аал 3, кулачок 10, рамка 3 1 и противоположно закрепленные на рамке 11 зубья контрогрейфера 12 и фиксатора 13.Механизм работает следующим обра эо, .Вращение приводного вала 3 через жестко связанные с ним кулачки 4,1 0 нреобразуется в два поступательных переме - щения рамок 5 и 11. Рамка 5 жестко 25 соединена с обоймой 2 и перемещается возвратно-поступательно вместе со встав - пенной в нее кицоппенкой 8. Рамка 11 связана с двумя зубьями контрогрейфера 12 и фиксатора 13, которые поочеред но фиксируют и пропускают кинопленку 8.При перемещении обоймы 2 вверх...

Номер патента: 838642

Опубликовано: 15.06.1981

Авторы: Беляев, Швецов

МПК: G03B 9/06

Метки: диафрагмы, механизм, объектива

...кольце 6имеется выемка 7, в которую входит.зштифт 8 рычага 1, Рычаг 1 связан спромежуточным кольцом 4 захватом 9и,пальцем 10 промежуточного кольца 4.Связь между рычагом 1 и водилом 2осуществляется через выступы 11 и12 и вильчатую пружинУ 13,На водило 2 воздействует толкатель 14 черезкулачок 15 с осью 16.Имеется пружина 17, противодействующая толкателю 14, и эксцентрик 18, ось(не показано) которого установленана одном корпусе (не показан) с осью19, связывающей рычат 1 и водило 2с объективом (не показан).Механизм привода диафрагмы объектива работает следующим образом.Толкатель 14, приводимый в действиеот механизма спуска (не показан) фотокамеры, через кулачок 15 воздействует на водило 2, Водило 2, в своюочередь, поворачивает рычаг 1...

Номер патента: 838643

Опубликовано: 15.06.1981

Авторы: Гварамадзе, Тихомиров, Холод

МПК: G03B 9/26

Метки: затвор, фотоаппарата

...также осями пружинных двигателей 13 и 14. В каждой системе рычагов первые промежуточные рычаги 15 и 16 одними плечами закреплены соответственно на осях 11 и 12, а другими плечами связаны с лепестками 4 и 7 осями 17 и 18, вторые промежуточные рычаги 19 и 20 одними плечами закреплены соответственно в плате 1 на осях 21 и 22, а другими плечами связаны с лепестками 5 и 8 осями 23 и 24. При этом первые ведомые рычаги 25 и 26 одними плечами соединены соответственно с щелеобразующими лепестками 3 и б шарнирами 27 и 28, а другими плечами соединены с первыми промежуточными рычагами 15 и 16 осями 29 и 30, вторые двуплечие ведомые рычаги 31 и.32 закреплены на вторых промежуточных рычагах 19 и 20 на осях 33 и 34, причем одним пле чом вторые...

Номер патента: 838644

Опубликовано: 15.06.1981

Автор: Бебиашвили

МПК: G03B 15/02

Метки: визуальных, объектов, освещения, передачах, съемкахили

...потоков света от источников, расположенных с одной стороны, Тменьшается от переднего плана к заднему в пределах 1,2- 1,7, а интенсивность источников света, расположенных с другой стороны в два раза для первого и в 1, 2- 1, 7 раз для всех последующих меньше интенсивности соотве 1 ствТюших источников света, расположенных с дрТгой стороны.На чертеже изображена схема расположения источников света относительно объекта, расположенного в фиксированной области площадки.Источники 1 параллельных потоков света помешены в светозащитные корпТ- са со шепевыми окнами 2 дня создания узких световых потоков. РегТлироитель С. Коврина А. Савка Корректор М. Шароши Подписное 50 Тиражосударс тве нного делам изобретен Москва, Ж,Заказ 4444/7...

Номер патента: 838645

Опубликовано: 15.06.1981

Авторы: Ефимов, Медведев

МПК: G03B 15/16

Метки: волной, исполнительногоустройства, синхронизации, ударной

...в устройстве.Устройство, реализующее предлагаемый способ содержит индикаторы 1 и72, расположенные на стенке 3 ударной л 5 трубы 4 на расстоянии Г.7 з контрольных точках 5 и б соответственно, рабочую точку 7, расположенную на расстоянии 8 От ближайшей контрольной точки б, генератор 8 треугольных им.- пульсов, два входа которого соединены с индикаторами 1 и 2, схему 9 сравнения, два входа которой связаны с выходами генератора 8 треугольных импульсов и источником 10 опорного на- З 5 пряжения соответственно, схему ФорьЯрований импульса сынхрОниэации 7 вход которой соединен с выходом схемы 9 сравнения, а выход с исполни-" тельным устройством 127)Способ осуществллетсл следующимобразом,Ударнал волна, распространяясьпо каналу (не показав)...

Номер патента: 838646

Опубликовано: 15.06.1981

Автор: Соколов

МПК: G03B 17/08

Метки: насадка, подводнойсъемки, фотокамеры

...Насадка состоит из оптической системы из оргстекла, содержащей отрицательные компоненты 1-4 и плоскопараллельные пластины 5 и б, При фотографи 20 ронании рельефных объектов к внешнему компоненту 4 с помощью зажимного кольца 7 прикрепляется эластичная оболочка 8 из прозрачной, например полиэтиленовой пленки, облегающей все 5 неровности рельефа объекта. Заполнение полости водой производится через вентиль 9. Для освещения объекта на кронштейнах 10 кольцевой турели .11 устанавливается несколько передвижных светильникон 12, обеспечиваю838646 Формула изобретения Составитель Л, Мухина едактор Н. Ромжа Техред Т.Маточка . Корректор М Иарошиж 506твевногоретений иЖ, Раушс Подписномитета СССРткрытийкая наб., д, 4 И Госуда делам иэМосква/5 лиал...

Номер патента: 838647

Опубликовано: 15.06.1981

Авторы: Аврус, Баран, Курило, Либерзон, Макаровский, Назаров

МПК: G03B 27/02

Метки: пластин, фотополимерныхпечатных, экспонирования

...положение,20 Использование изобретения позволяет нормализовать процесс экспонирования фотополимерных печатных плати повысить их качество. Формула изобретения женным между ними поворотным зеркалом, причем первый из каналов расположен перпендикулярно оси вращения цилиндра-Формодержателя и снабжен сменным светофильтром со спектральной характеристикой, соответствующей характеристике фотополимерного слоя пластины, а на выходе второго канала, расположенного на оси вращения вала цилиндра-Формодержателя закреплен ьведенный Фотоэлемент, электрически связанной с блоком управления экспонированием.На Фиг, 1 представлена установка, общий вид; на Фиг. 2 - вид А на фиг. 1; на фиг, 3 - разрез Б-Б на фиг, 2; на фиг. 4 - разрез В-В на Фиг,...

Номер патента: 838648

Опубликовано: 15.06.1981

Авторы: Павельев, Павленко, Половенко

МПК: G03B 27/20

Метки: двустороннейфотопечати, контактной

...обеспечивается микрометрическими винтами 3механизма перемещения, которые завернуты в нижний держатель 1 и к которым подпружинен верхний держатель2, Перемещение держателей фотошаблонов относительно друг друга в вертикальном направлении обеспечиваетсяэлементами в виде четырех полых винтов-шестерен 4, которые вворачиваются в верхний держатель 2 и к которым подпружинен нижний держатель 1пружинами 5 с помощью прижимов бпластины 7, жестко связанных с ним.Для уменьшения сил трения контактирование двух держателей осуществляется через шарики 8,Устройство работает следующимобразом.Фотошаблбны 9 и 10 задвигаютсян гнездо держателей по направлению 20стрелок К (фиг. 1) винтами 11, освобождают пружины 12, которые прижимами 13 Фиксируют их. Каждый...

Номер патента: 838649

Опубликовано: 15.06.1981

Авторы: Быковский, Кужелев, Райхман, Свидельский, Чехута

МПК: G03B 27/32

Метки: координатная, печати, устройствпроекционной

...дачтика перемещений.Координатная система работаетследующим образом,При перемещении координатного стсла 7 анализирующие головки 5 и босуществляют выработку электрическихсигналов, имеющих вид5 П Х 4 С 05 Х ; 51 П У; С 05 (,5 и Х 1; с 05 Х, 5 п У; с 05 У;,где Х и У - перемещение анализирующей головки 5 относительно дифракционнойрешетки по координатным осям;.Х и У - перемещение анализи рующей головки б относительно дифракционнойрешетки 4 по координатным осям,сигналы с анализирующих головок 5и б поступают в блок 11 перемчожениясигналов, который обеспечивает вы. -ло;.Нение операций5 П Х фС 05 Х + СО 5 Х 15 П Х,5 П Х 5 ПС 05 Х СО 5 Х)5 П У .С 05СО 5 У, 50 У51 п У,5 п У + со 5 У, со 5 У;5 П У СО 5 1+ С 05 Ул 5 П5,П У 5 П У - СО 5 1, С...

Номер патента: 838650

Опубликовано: 15.06.1981

Авторы: Карпенко, Нарышкин

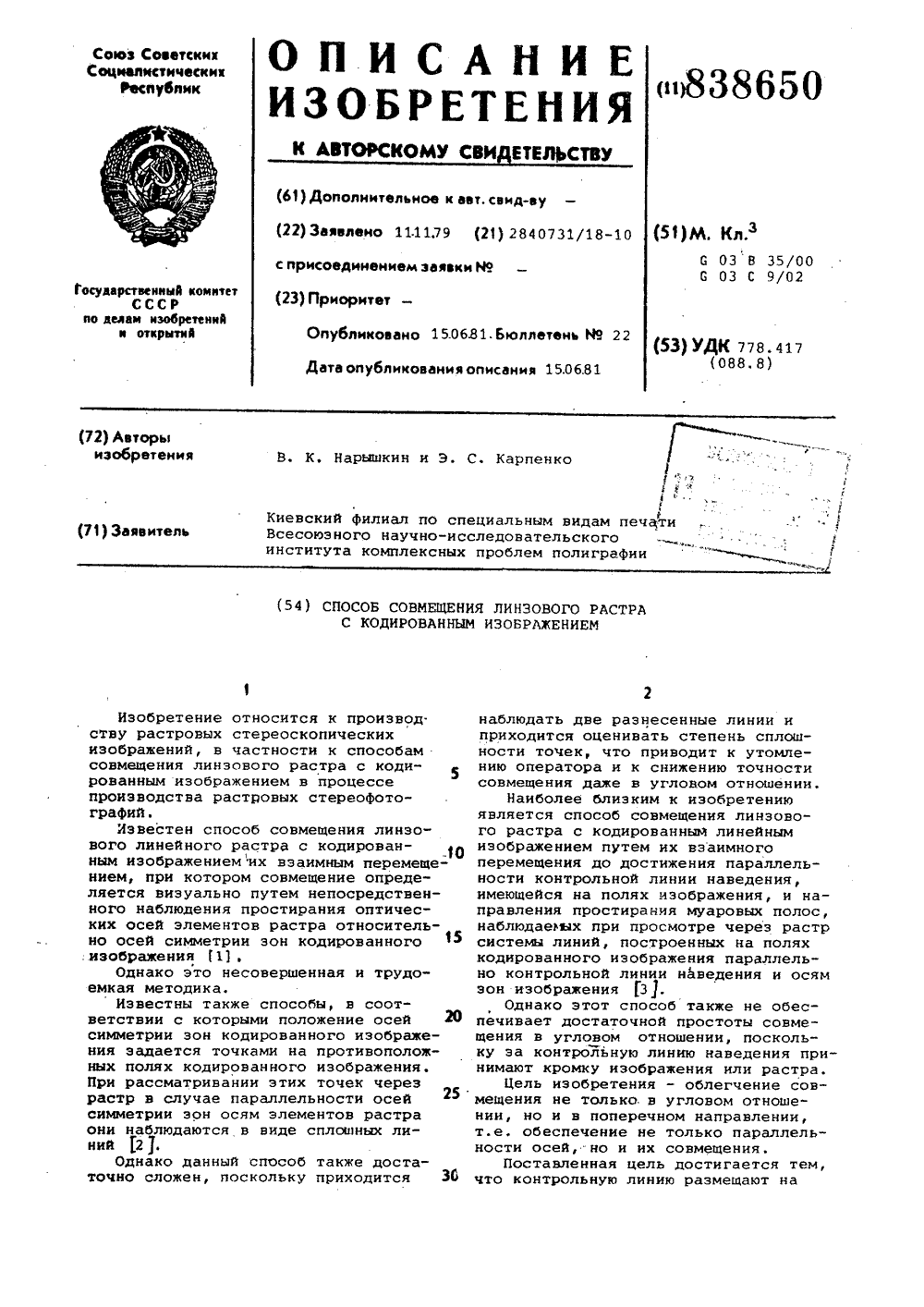

МПК: G03B 35/00

Метки: изображением, линзового, растра, скодированным, совмещения

...3 и 4 осям 5 симметрии зон кодированного изображения 1. Требуемую точность ориентирования обеспечивают с использованием стандартной методики, например с помощью приводочных штифтов, При получении 20 печатных оттисков систему линий 3 и контрольную линию 4 репродуцируют вместе с кодированным изображением. Контрольную линию 4 наведения располагают ка поле системы линий 3, р 5Периодсистемы линий 3, образующих шкалу, выбирают так, чтобы получить требуемый период Т муаровых колес в соответствии с периодом ср линзового растраЗОТ+ СрПериод Т муаровых полос рассчитывают по формулеТ 35игде- общая ширина шкалы или полялиний 3;и - выбираемое количество муаровых полос на поле.Иирину л линии 4 наведения выбирают равной промежутку между смежными...

Номер патента: 838651

Опубликовано: 15.06.1981

Авторы: Елацков, Румянцев, Хохловский

МПК: G03B 35/08

Метки: подводной, стереоавтомат, съемки

...срабатывания затворов, прижима ипротяжки пленки, блок 23 электронно Ого синхроконтакта, блок 24 регулируемой задержки времени и блок 25питания импульсных светильников, Имульсные лампы 26 всех светильниковсоставляют одну группу ламп, их це- щи поджига соединены параллельноомежду собой и с блоком 23 электронного синхроконтакта,Импульсные лампы 27 составляютдругую группу ламп и их цепи поджигасоединены параллельно и через блок 24регулируемой задержки времени 24 сблоком 23 электронного синхроконтакта.хема регистрации биошумов состоит жэ дистанционного пульта 20 управления, блока 21 запуска с устройством включения и выключения аппаратуры, блока 22 срабатывания затворов,блока 28 программного управления,магнитофона 29, выносного гидрофо-...

Номер патента: 838652

Опубликовано: 15.06.1981

Авторы: Меерсон, Слепухин

МПК: G03B 35/10

Метки: вдвухобективном, перемотки, пленки, стереофотоаппарате

...выступом 9 входитв зацепление со штифтом 10 поворотного цевочного барабана 11. Ведущий рычаг 12 кинематически связан с выступающим снизу барабана 11 штифтом 13.Стопорный рычаг 14, связанный сведущим рычагом 12 через ось 15, находится в зацеплении с зубчатым колесом 2.:Рычаг 12 поджат к плоскости барабана 11 пружиной 16, Ось 17 спусковой кнопки 18 взаимодействует со спусковым механизмом затвора.При транспортировке фотопленки последовательно на оди и три кадраустройство работает следующим образом,При вращении головки 1 перемоткипод воздействием перфорации движущейся пленки 7 поворотный кулачок 4поворачивается через звездочку 6.Один поворот кулачка 4 соответствует протяжке пленки на один кадр с 15одновременным поворотом цевочногобарабана...

Номер патента: 838653

Опубликовано: 15.06.1981

Авторы: Козловский, Шехтер

МПК: G03B 39/02

Метки: скоростнойфотосъемки

...подключена к выпрямителю черезтокопроводящую полосу, снабжено соединенным с сеткой тиратрона делителем напряжения, состоящим из двухпоследовательно соединенных междусобой резисторов.На чертеже представлена принципиальная схема устройства.Устройство для скоростной фотосъемки состоит из токопроводящейполосы 1 наносимой на поверхностьобразца 2 (фотоаппарат не показан),импульсной лампы-вспышки 3, соединенной с батареей конденсаторов 4, импульсного трансформатора 5, вторичная обмотка б которого подключена кподжигающему электроду лампы-вспышки 3, силового трансформатора 7,первичная обмотка 8 которого включена в сеть переменного тока, а однаиз вторичных 9 соединена с выпрямителем 10, тиратрон 11, сетка которогоподключена к выпрямителю 10...

Номер патента: 842690

Опубликовано: 30.06.1981

Авторы: Акалупин, Земцов, Маренков

МПК: G03B 7/02

Метки: отработкивыдержек, установки, фотозатворе, шторном

...вторую шторку 17. Дальнейшее движениешторок 13 и 17 происходит совместно,ширина щели 29 прн этом соответствуетзаданной выдержке.Предлагаемая конструкция устройства для установки и отработки выдержекболее проста и компактна и обеспечивает высокую точность установки иотработки выдержек, что достигнуто засчет соосного размещения механизмови исключения передающих подпружиненных рычагов. Формула изобретения Поставленная цель достигается тем, .что в устройство для установки 4 отработки выдержек в шторком фотоэатворе, содержащем механизм установки выдержек, выполненный в виде установочного барабана, кинематически связанного с механизмом отработки выдержек, включающим подпружиненный ступенчатый цилиндрический кулачок, кинематически...

Номер патента: 845136

Опубликовано: 07.07.1981

Авторы: Войцехов, Тимофеев

МПК: G03B 9/08

Метки: затвор-диафрагма

...на фиг, 3 - вид В фиг. 2,Устройство содержит основание 1 с отверстием а и выполненным в нем профилированными пазами 2 и 3 и пазами 4 и 5. В профилированных пазах 2 и 3 размещены направляющие стержни 6 и 7, на которых жестко закреплены лепестки 8 и 9 со штифтами 10. и 11. На основании 1 размещен диск 12 с центральным отверстием б, радиальными пазами 13 и 14 и зубчатым сектором 15, связанным с шестерней 16 привода17. Лепестки 8 и 9 образуют световое отверстие в виде квадрата 18.Затвор-диафрагма работает следующим образом,Вращение шестерни 16 от привода 17 передается через зубчатый сектор 15 на диск 12. Радиальные пазы 13 и 14 диска 12, взаимодействуя соответственно со штифтами 10 и 11, проходящими через пазы 4 и 5 основания 1,...

Номер патента: 847249

Опубликовано: 15.07.1981

Авторы: Катасонова, Колесниченко, Масанов, Чадов

МПК: G03B 1/04

Метки: подачи, рулоннойфотопленки

...в приемнойбобине 17, установленной на оси 16.Цля перемещения фотопленки 2 на одиншаг необходимо нажать на рычаг 4.Зубчатый сектор 5 рычага 4 череззубчатое колесо 6 поворачивает рычаг 7, который собачкой 9 поворачивает храповое колесо 11, жестко установленное на оси 10. На оси 10также жестко закреплены зубчатый барабан 12, и фиксатор 13. Зубчатыйбарабан 12 выполнен так, что расстояние между .его смежными зубьямипо длине его цилиндрической поверхности равно шагу подачи фотопленки2, а число его зубьев равно числузубьев храпового колеса 11. Перфорированная фотопленка 2 перемещаетсязубчатым барабаном 12 на один шаг ификсируется в этом положении фиксатором 13. Ось 10 кинематически связанас осью 16 приемной бобины 17 ременной передачей 14....

Номер патента: 847250

Опубликовано: 15.07.1981

Автор: Чурбаков

МПК: G03B 7/081

Метки: экспонометр

...и с базой 5 транзистора 12, эмиттеркоторого связан с истоком и затвором второго полевого транзистора 13, а коллектор - со входом "токового зеркала" 11. 20Устройство работает следующим образом.Для обеспечения требуемой точности фотодиоду 1 во всех условиях необходимо обеспечить режим короткого 25 замыкания, для чего он и включен между входом и выходом усилителя-повторителя напряжения, выполненного на полевом транзисторе 8 с динамической нагрузкой, в качестве которой использовано "токовое зеркало" 11, ко входу которого подключен идентичный первому второй полевой транзистор 13 с замкнутым затвором и истоком, В силу того, что входной и выходной токи "токового зеркала" 11 равны, то полевой транзистор 8 работает при таком же токе стока как и...

Номер патента: 847251

Опубликовано: 15.07.1981

Авторы: Кофман, Мизрахи, Петров, Фукс

МПК: G03B 11/00

Метки: обтюратор, переменным, угломраскрытия

...вкоторых расположены введенные пальцы,жестко соединенные с одним из грузов, а упоры, ограничивающие поворотлопастей при их сведении и их разведении установлены соответственнона направляющих и ступице.На фиг.1 и 2 изображен обтюратор,общий вид; на фиг,3 - разрез А-А нафиг,2Обтюратор содержит ступицу 1, накоторой жестко закреплена лопасть 2,и установлена с воэможностью поворота так, что лопасти 3 и 4 находятсямежду ним и неподвижной лопастью 2.На держателе 5 жестко закреплены двепараллельные направляющие б и 7,расположенные симметрично относительно его осей и снабженные йа кон 5 0 15 20 25 ЗО 35 40 цах четырьмя упорами 8-11. По направляющим 6 и 7 по обе стороны отдержателя 5 перемещаются два центробежных груза 12 и 13, соединенныемежду...
