Номер патента: 1735797

Опубликовано: 23.05.1992

Авторы: Синельников, Шабаков

МПК: G03B 41/02

Метки: аэрофотоаппарат

...линзы и экспозиционная щель ориентированы параллельно друг другу,На чертеже представлен общий вид устройства.Дискретный ортогональный преобразователь функции Уолша может быть описан в матричном виде, в виде квадратной матрицы размера 1 М х И; причем 1, / = 1, М, и М = 2", где и - натуральное число, Например, для И = 4 матрица Уолша Яа(1,имеет вид: Оптический модулятор, соответствующий матрице Уолша И/а 1(1, ) имеет свето- прозрачные участки в точках с координатами (1, , когда ЧЧа 1(1,=+1, и непрозрачные участки в точках с координатами (1, , когда Яа 1(1, /) = -1,Аэрофотоаппарат содержит непрозрачную камеру 1 с объективом 2. В задней фокальной плоскости объектива 2 размещен 5 10 15 20 25 30 35 40 45 оптический модулятор 3,...

Номер патента: 1735801

Опубликовано: 23.05.1992

Авторы: Болотин, Саркисян, Шабанов

МПК: G03B 27/30, G03G 15/04

Метки: аппарата, воспроизведения, изменения, масштаба, оптической, системы, электрофотографического

...в крайних точках, соответствующих выбранным масштабам 35копирования из-за инерционности привода,что приводит к снижению качества воспроизведения,Целью изобретения является повышение качества воспроизведения изображения путем повышения точностисинхронизации остановки объектива и отключения привода,На чертеже представлено устройстводля изменения масштаба воспроизведения, 45общий вид.Устройство содержит корпус 1, размещенные на нем; неподвижное 2, подвижное3 зеркала, ходовой винт 4 с кареткой 5,привод б, микровыключатели 7 и 8, объектив 509, регулирующие упоры 10 и 11, невращающаяся гайка 12, толкатель 13, демпферныепружины 14, рычаги 15.Устройство работает следующим образом. 55 В зависимости от выбранного масштаба воспроизведения...

Номер патента: 1736350

Опубликовано: 23.05.1992

Авторы: Барыкин, Жутяев, Мишкинис, Хасидашвили

МПК: A61B 6/06, G03B 42/02

Метки: аппарата, рентгенодиагностического, экраноснимочное

...положении вертикальная рейка 9 отведена влево (по чертежу) до конца фиксированной направляющей 24 (с учетом длины поводкового элемента 23). С помощью реверсивного двигателя 7 и гибкой связи 5 вертикальные шторки 3 и 4 устанавливают в положение, задающее горизонтальный размер поля облучения.Для установки вертикального размера поля излучения возможны три случая: установка максимального, минимального и промежуточного вертикальных размеров.При установке максимального размера (фиг,1) с помощью реверсивного двигателя 12 и гибкой связи 10 вертикальная рейка 9 перемещается по направляющим 2 несущей рамы 1 вправо до того положения на наклонном участке 26 направляющей 24, в котором вспомогательные горизонтальные шторки 18 и 19 полностью...

Номер патента: 1737400

Опубликовано: 30.05.1992

Автор: Домрин

МПК: G03B 13/14

Метки: катушка, фотобачка

...не смачиваемого жидкостью (водоотталкивающего), напри 10 мер, из фторопласта, полиэтилена или полистирола.Расстояние фланцев 2,3 первой пары между одним и другим соответствует ширине фотопленки 14, на которую рассчитана катушка. Каждый фланец 2,3 первой пары(фиг.1.2) выполнен в виде съемного спирального направляющего диска, содержащего ное число витков и образующий плоскую спиральную направляющую (канал), равную по длине обрабатываемой фотопленке 14(фиг.3) или превышающую ее, в который она входит своей боковой кромкой и удерживается на всей длине спиральной направляющей. Расстояние между соседними витками спирального буртика б немного превышает толщину фотопленки 14, Спиральная направляющая имеет в сечении форму криво 30 линейной...

Номер патента: 1737401

Опубликовано: 30.05.1992

Авторы: Гордеев, Гугин

МПК: G03B 41/00

Метки: фотографирования

...На оправе обьектива 9 установлена подвижная шторка 11, обеспечивающая перекрытие щелевой диафрагмы 10 при повороте шторки 11 вокруг оси 12. Обьектив 9 обеспечивает формирование изображения фотографируемой зоны, ограниченной щелевой диафрагмой 10 и кадровым окном 13 фильмового канала 14,на фотоматериале, 15, перемещаемом механизмом 16 транспортирования. Привод рычагов.4 и 5 осуществляется пружинным двигателем 17, установленным на рычаге 4. Фильмовый канал 14 с кадровым окном 13,40 фотоматериал 15 и механизм 16 транспортирования расположены в корпусе 6, а объектив 9 со щелевой диафрагмой 10 и подвижной шторкой 11 установлены в радиальном окне 18 корпуса 6 на рычаге 4 с возможностью перемещения относительно кадрового окна...

Номер патента: 1737402

Опубликовано: 30.05.1992

Авторы: Белицкий, Езерский, Калашников

МПК: G03B 43/02

Метки: выдержек, затворов, шторных, эффективных

...цифровые табло 11 индикации, кнопку 12 "Сброс", каналы измерения эффективной выдержки в центре кадра 13, в конце кадра 14 и в начале кадра 15, причем в каждом канале измерения эффективной выдержки выход соответствующего фотоприемника 3 соединен с входом усилителя 4 фототока, выход которого соединен с входом амплитудного детектора 5 и одним иэ входов компаратора 7, а выход амплитудного детектора 5 связан с входом делителя 6 напряжения, выход которого соединен с входом компаратора 7, выход которого связан с одним из входов схемы 9 сравнения И, второй вход которой соединен с выходом генератора 8 калиброванных импульсов, а выход - с входом счетчика 10 импульсов, выход которого связан с цифровым табло 11 индикации. Входы сброса...

Номер патента: 1739350

Опубликовано: 07.06.1992

Автор: Смилянский

МПК: G03B 1/48

Метки: прижимная, рамка

...улучшение выравнивания фотоматериала,На чертеже приведена предлагаемая рамка,Прижимная рамка состоит из корпуса 1 с кадровым окном 2, В корпусе симметрично продольной оси кадрового окна 2 установлены две направляющие планки 3 с пазами 4, по которым перемещается фотоматериал, На планке 3, напротив кадрового окна 2, имеются выборки 5, в которые входят растягивающие планки 6, Для лучшего сцепления с фотоматериалом нижний край растягивающих планок 6 окантован резиной 7. Планки б соединены тягами 8 и 9 в точках 10 через эксцентричные пазы 11 и поводки 12 с общим стержнем 13. имеющим рукоятку 14.Рамка работает следующим образом, При подьеме рукоятки 14 вверх поводки 12, жестко закрепленные на стержне 13, поворачиваются и их пальцы 15,...

Номер патента: 1739351

Опубликовано: 07.06.1992

Автор: Денисов

МПК: G03B 9/02

Метки: диафрагма, зеркально-линзового, зеркального, ирисовая, объективов

...а неподвижная оправа выполнена в виде кольца, наружный диаметр которого не превышает 2 гд, а внутренний диаметр не менее 2 г окружности выреза, причем1Гд = -- (рвах - рппи ) ++ 7 щах - пап + 10 раах рппп 1Г = 4 (5 Оаах - ЗРппи ) -7 п 1 ах - и + 10/Эгпах /Ъп 31Явах +Язеп2где г - радиус окружности размещения отверстий в оправе;/Ъах - максимальный радиус диафрагмирования кольцевого светового отверстия;ражип - минимальный радиус.диафрагмирования круглого центрального светового отверстия.На фиг. 1 представлена диафрагма, разрез; на фиг. 2 - разрез А-А на фиг,1; на фиг, 3 - внешний вид лепестка диафрагмы.Ирисовая диафрагма содержит размещенную в корпусе 1 объектива и жестко с ним связанную оправу 2 в виде кольца с отверстиями а под оси 3...

Номер патента: 1739352

Опубликовано: 07.06.1992

Авторы: Андрианов, Кашулин, Тихомиров

МПК: G03B 37/02, G03B 9/08

Метки: затвор, панорамного, фотоаппарата

...пружинный двигатель, которым является плоская спиральная пружина 19, под которой размещен шкив 20, кинематически связанный через замкнутый упругий элемент 21 с вторым шкивом 22, и далее через зубчатое колесо 23 и трибку 24 с муфтой 25 свободного хода и жестко соединенным и соосным с ней центробежным регулятором 26 скорости. Муфта 25 жестко соединена с зубчатым колесом 27, зацепляющимся с трибкгй 28, на оси которой находится анкерное колесо 29; взаимодействующее с анкером 30, Последний установлен на первом плече 31 трехплечего рычага 32, второе плечо 33 рычага 32 опирается на эксцентрик 34, а третье плечо 35 рычага 32 пружиной 36 поджато к выступу 37 планки 38, ось 39 поворота которой на другом конце имеет вторую планку 40 с выступом 41,...

Номер патента: 1739353

Опубликовано: 07.06.1992

Авторы: Кондратьева, Спиров

МПК: G03B 11/04, G03B 9/64

Метки: объектив, светосильный

...менее 1:1 и виньетирование должно составлять не более 40-50 ф . Указанные ЭЛТ, на входных экранах которых формируется изображение видеозаписей, для увеличения яркости изображения на просмотровом экране имеют значительные мощности, что приводит к необходимости введения охлаждения экранов и защиты от вредных для здоровья излучений. Поэтому выходные экраны ЗЛТ из-за сложности своей конструкции имеют большую толщину 12-15 мм, Кроме того, в видеопроекторе должна быть предусмотрена возможность перефокусировки изображений для различных удалений просмотровых экранов в зависимости от условий помещения, т.е, между последней поверхностью объектива и экраном ЭЛТ должен быть изменяемый воздушный промежуток, Следовательно, задний отрезок должен...

Номер патента: 1739354

Опубликовано: 07.06.1992

Автор: Зубятов

МПК: G03B 17/12

Метки: объектива, оправа

...себя внутреннюю резьбу, наружную цилиндрическую поверхность и три выступа, расположенные на н=.ружной цилиндрической поверхности, на оправе объектива выполнена вторая опорная кольцевая плоскость с пазом для взаимодействия с фиксирующим элементом фотоаппарата, в оправе объектива выполнено сквозное отверстие для взаимодействия с фиксирующим штоком оправы, а на кольцевой поверхности торца адаптера выполнен сквозной паз для взаимодействия со штоком оправы.На фиг, 1 изображен адаптер с внутренней резьбой; на фиг, 2 - вид А на фиг.1; на фиг. 3 - оправа объектива с наружной резьбой; на фиг.4- оправа объектива с наружной резьбой, адаптером с внутренней резьбой и фиксирующим элементом; на фиг. 5 - сечение Б-Б на фиг.4,Адаптер фотоаппарата с...

Номер патента: 1739355

Опубликовано: 07.06.1992

Авторы: Брухман, Ваганов

МПК: G03B 35/24

Метки: оптического, параллакс, покрытия, стереограммы

...уложенными и наклонными оптическими волокнами, сборку ленточных световодов в пластину, при этом ониукладываются таким образом, чтобы угол наклона волокон в каждом соседнем ряду имел противоположное направление, горячую опрессовку ленточных световодов между собой, изгиб спрессованной пластины в горячем состоянии и разрезание изогнутой пластины на готовые покрытия,На фиг, 1 приведен порядок сборки ленточных световодов в пластину; на фиг, 2 - спрессованная и изогнутая пластина перед ее резкой на готовые покрытия.Из оптического волокна круглого или прямоугольного сечения (использование волокна прямоугольного сечения позволяет увеличить светопропускание изготовляемого покрытия) изготовляются ленточные световоды,с параллельно...

Номер патента: 1739356

Опубликовано: 07.06.1992

Автор: Тареев

МПК: G03B 43/00

Метки: видоискателя, зрения, кадра, полем, поля, совпадения, фотоаппарата

...и оптически сопряжена с координатной системой штрихов сетки и с помощью введенной ромбической призмы, 15 расположенной между широкоугольнымобъективом и контролируемым фотоаппаратом, с диафрагмой, при этом на отражающей грани ром бичес кой призмы, расположенной на оптической оси широко угольного объектива, выполнено светоделительное покрытие и размещен стеклянный клин.На фиг, 1 представлена схема предлагаемого устройства; на фиг, 2 - вид поля зре ния видоискателя контролируемогофотоаппарата в момент его выставления относительно регистратора; на фиг, 3 - вид поля зрения регистратора в момент контроля.30 Устройство для контроля совпаденияполя зрения видоискателя с полем кадра фотоаппарата (фиг. 1) содержит держатель 1 контролируемого...

Номер патента: 1739357

Опубликовано: 07.06.1992

Автор: Тареев

МПК: G03B 43/00

Метки: фотоаппарата

...а регистратор изображения жестко связан с первым тест-объектом.На фиг. 1 изображена принципиальная схема устройства; на фиг. 2 - устройство для визуализации результатов контроля,Устройство для контроля фотоаппарата имеет (фиг. 1) первый объектив 1 коллиматора, первый тест-объект 2, установленный в фокальной плоскости объектива 1, контролируемый фотоаппарат 3, включающий объектив 4 и дальномерный канал, условно представленный элементами 5(объектив системы автофокусировки) и 6 (фотоприемник), а также второй объектив 7 коллиматора и регистратор 8 изображений, например видикон. В плоскости пленки в центре кадрового окна контролируемого фотоаппарата установлен второй тест-объект 9, освещаемый осветителем 10. Объективы 1 и 7 коллиматора...

Номер патента: 1742776

Опубликовано: 23.06.1992

Авторы: Голованов, Евстигнеев, Овчинников, Талалаев

МПК: G03B 1/46, G03D 3/13

Метки: лентопротяжного, многопетельной, проявочной, ролик, тракта, транспортирующий

...подшипниках 2 которой установлен цилиндрический корпус 3 с ребордами 4. На цилиндрической наружной поверхности вдоль его образующей выполнены ступенчатые пазы а, в которых размещены ступенчатые планки 5, а в зазоре между их дном и дном паза а, установлены пружины 6, например плоские, Наружная поверхность планки 5 выполнена по радиусу и представляет часть цилиндрической поверхности 7,5 10 15 20 25 30 35 40 45 50 являющейся опорной для транспортируемой пленки 8, Набор роликов данного типа установлен в секции лентопротяжного тракта многопетельной проявочной машины, которая содержит раму 9 с установленными на осях 10 и 1 соответственно верхними приводными, т.е, жестко закрепленные на оси 10, и нижними рядами транспортирующих роликов,...

Номер патента: 1742777

Опубликовано: 23.06.1992

Авторы: Денисов, Королева

МПК: G03B 9/06

Метки: диафрагма, ирисовая

...ирисовая диафрагма, общий вид; на фиг, 2 - лепесток с дугообразными пазами; на фиг. 3 - кинематический привод.Ирисовая диафрагма содержит размещенную в корпусе 1 и жестко с ним связанную оправу 2 в виде кольца, ограниченного дугами окружности с радиусами гоар и гве, шарнирно связанную с расположенными по окружности радиуса г осями 3 лепестков 4. на одном конце осей 3 жестко закреплены ведомые шестерни 5, которые находятся в зацеплении с ведущим колесом кольцевой формьп Кольцевая форма ведущего колсса б необходима для избежания экранироеания им как кольцевого 7, так и соосного ему круглого центрального 8 световых отверстий двухканального обьектлва, Причсм зацепление может быть как наружным - с колесом 6, так и внутренним - с колесом...

Номер патента: 1742778

Опубликовано: 23.06.1992

Автор: Гаврилюк

МПК: G03B 27/54

Метки: осветительная, проектора

...оптической оси, причем фокус Рг распсложен за плоскостью выходнога зрачка с апертурным углом Ог == 90. Интерференционнае зеркальное покрытие рефлектора пропускает наружу тепловые инфракраснье лучи источника 2, а тепло- фильтр 5, расположенный внутри конденсора 4 между третим и четвертым ега компонентами, поглощае оставшиеся инфракрасные лучи, вследствие чего предмет 6 не будет подверкен тепловому перегреву.Если отверстие эллипсоидного атракателя 1 (фиг. 3) выполнить так, чтобы второй фокус Ег оказался внутри, то те лучи, которые отразятся от его зеркальной поверхности, распалакенной за плоскостыа п-п, проведенной через второй фокус Ег, отразятся второй раз от поверхности эллиг 1 соида и па законам отражения попадут снова на нить...

Номер патента: 1742779

Опубликовано: 23.06.1992

Автор: Богомолов

МПК: G03B 27/62

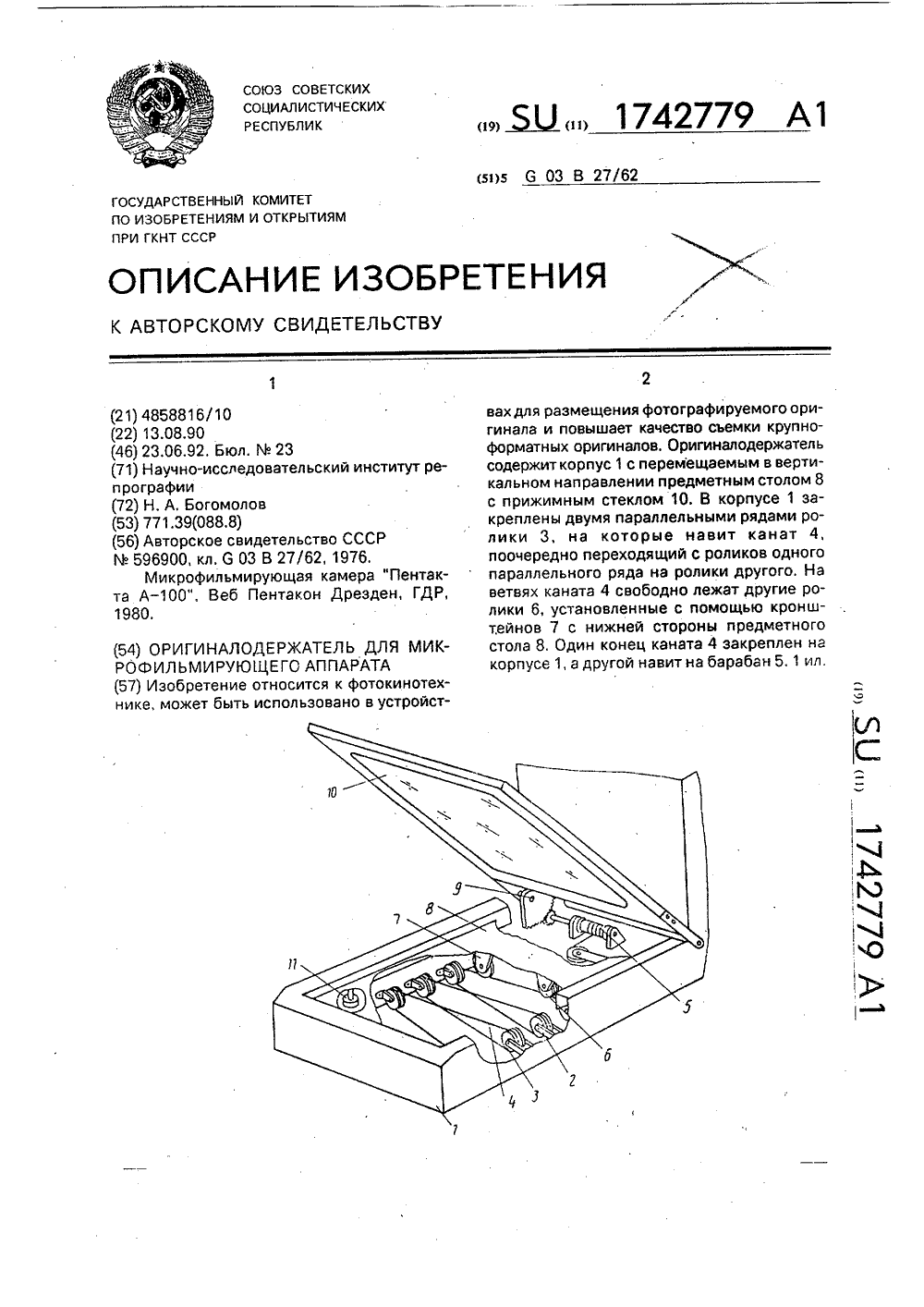

Метки: аппарата, микрофильмирующего, оригиналодержатель

...корпус 1, в котором с помощью кронштейнов 2 закреплены нижние ролики 3, расположенные по длине корпуса 1 в два ряда параллельно друг другу, Ролики 3 связаны между собой канатом 4, один конец которого закреплен на корпусе 1, а другой огибает поочередно каждый ролик 3, переходя последовательно с роликов одного параллельного ряда на другой, Свободный конец каната 4 навит на 5 10 15 20 25 30 35 40 барабан 5, расположенный вне корпуса 1, На канате 4 лежат, опираясь рабочей поверхностью, верхние ролики 6, расположенные как и нижние ролики 3, двумя параллельными рядами вдоль корпуса 1. Ролики 6 прикреплены с помощью кронштейнов 7 к нижней стороне предметного стола 8, предназначенного для размещения оригинала (не показан), На одном краю...

Номер патента: 1743374

Опубликовано: 23.06.1992

Авторы: Альберт, Уолтер

МПК: G03B 41/00

Метки: кинескопов, линейного, маской, растра, формирования, цветных, щелевой

...наклона. Линза 9, какправило, цилиндрической формы, является цельным куском оптического кварца и выглядит как цилиндр, срезанный параллельно центральной оси и имеющий, как 10 правило, выпуклую цилиндрическую и плоскую поверхность, Линейный источник 6 света имеет форму трубки и может быть ртутно-дугового типа, таким как лампа ВН 6, выпускаемая фирмой Оепега Еестгс, Рас положенная внутри маяка линза 9 коррекции наклона ориентирована своей продольной осью А - А перпендикулярно продольной оси В - В линейного источника 6 света, Как показано на фиг. 3. пластина 7 с 20 отверстием установлена между источником6 света и линзой 9 коррекции. Хотя можно. поместить линзу 9 прямо на отверстии 8,предпочтительнее установить ее в незначительном...

Номер патента: 1744692

Опубликовано: 30.06.1992

Авторы: Верютин, Добрынин, Косыгин, Чумаков

МПК: G03B 3/00

Метки: автоматической, объектива, фокусировки

...изображения, так и для оценки состояния фокусировки объектива, т.е, для автоматизации процесса фокусировки объектива 1, что имеет большое значение при фокусировке объектов малой яркости,Блок 4 датчиков предназначен для формирования сигналов, характеризующих частоту и фазу вращения светоделителя 2.Оптический блок 6 может состоять, например, из системы зеркал и светоделителей (не показано) и предназначен для формирования совместно с объективом 1 на светочувствительной поверхности 7 видеокамеры 8 двух изображений объекта съемки. Если объектив сфокусирован правильно, то эти изображения (А и В на фиг, 1 а) оказываются расположенными в плоскостях, симметричных относительно плоскости светочувствительной поверхности 7 видеокамеры 8....

Номер патента: 1744693

Опубликовано: 30.06.1992

Авторы: Прядко, Халяпин

МПК: G03B 15/08

Метки: киносъемки

...с кадровым окном, а также многолопастный обтюратор, связанный с приводом,многолопастный обтюратор расположенмежду объективом и кадровым окном, а рабочие кромки его лопастей выполнены в виде жидкокристаллических элементов илисегнетоэлектриков, подключенных к источнику питания через токосъемники и переменный резистор. 40На чертеже представлена кинематическая схема устройства.Устройство для киносъемки содержитобъектив 1, обтюратор 2 и кадровое окно 3,расположенные на оптической оси. Обтюратор 2 является зеркальным и расположенпод углом к оптической оси для обеспечениябеспараллаксного визирования, Обтюратор2 соединен с электродвигателем привода 4посредством вала 5. Устройство также содержит токосъемники 6, которые через переменный...

Номер патента: 1748130

Опубликовано: 15.07.1992

Автор: Виноградов

МПК: G03B 7/00

Метки: калькулятор, экспонометрический

...отмечейспользуемых в Фотографии, необходимо 45 но бкввмйБ и Ч на шкале ЛК,пересчйтывать величины сенсйтометрйче-..: . Черно-белый эталон (фиг, 2) представля, ского ряда экспозиций характеристическойет собой карту 6, с одной стороны которойкривой. Не учитывается различие условий наклеена черная защитная Фотобумага ма-.освещения в сенсимометре и аппарате, товойстороной наружу, На другой сторонеМожно рассчитывать предполагаемую оп наклеена белая подложка фотобумаги, Натическуюплотностьизображенияобъектов, черной стороне эталона йанесены тонкиеимеющих одинаковых коэффициент отрз- белые метки 7, на белой стороне эталона -жения, , .: -- Тонкие черные метки 7 (можно ввести этаЦелью иэображения является повыше- лои с 30-ным отражением.ния...

Номер патента: 1748131

Опубликовано: 15.07.1992

Автор: Новиков

МПК: G03B 21/00

Метки: кинопроектор

...с чем при эксплуатации хней подсветки и пульт 13 управления,проектора возникают большие удобства 20 Кинопроектор работает следующим обпри прОведении контроля качества фильмо-. разом,копий. В случае проверки качества копии, В режиме демонстрации фильма фильфильма необходимо снять тяжелую бобину москопия с подающей бобины 5 через нижс пленкой с кинопроектора и установить ее ний ролик 9 подаается в лентопротяжныйна фильмопроверочный стол, произвести 25 тракт кинопроекционной головки 1 и затемпроверку, а затем снова устанавливать на наматывается на приемную бобину 4.кинопроекторе. Это требует дополнитель- При обратной перемотке фильтскопияныхзатратвременииусилий.Крометого,не возвращается на подающую бобину 5 невсе кинотеатры снабжены...

Номер патента: 1748132

Опубликовано: 15.07.1992

Авторы: Канин, Синкевич, Яковлев

МПК: G03B 27/465

Метки: контактной, лентопротяжный, механизм, печати, прерывистой

...сердечникачетыре равнозначных наматывателя, каж- подающейкассеты и который связан с рукодый имеющий индивидуальные электропри- яткой привода ножниц,воды и могущие играть роль как 35 На чертеже схематически представленнаматывателя, так и сматывателя.: .лентопротяжный механизм контактной преОднако для непрерывного перемеще- рывистой печати.ния лент используются зубчатые барабаны, Устройство содержит электропривод 1а для скачкового перемещения и фиксациинаматывателей, наматыватели 2-5, фрикци 1. - грейферные механизмы, что усложняет ус- .40 оны б, бесконечную цепь 10, зубчатые батройство, рабаны 11 - 14, неподвижный упор 15,печатную рамку 16, ножницы 17, рукоятку 18Целью изобретения является упроще-, привода ножниц, рычаг 19, фиксатор...

Номер патента: 1748133

Опубликовано: 15.07.1992

Автор: Панько

МПК: G03B 35/02

Метки: камеры, оптическая, панорамной, стереоскопической, щелевой

...щелевой панорамной камеры содержит фо. ствующем конце Съемочного базиса под кусирующийобъектив 1,центральнуюпризуглом 45, к оптической оси фокусирующего , му 2 с нижней 3 и верхней 4 отражающимиЯ. объектива, и два дополнительных отражате- гранями и две оптические ветви; правую,ля, установленных но ходу лучей между ос- включающую основной отражатель 5, нановным отражаталем и соответствующей 35 пример зеркало, и два дополнительных ототражающей гранью центральной призмы ражателя 6 и 7, напримерзеркала, ив каждой оптической ветви дополнительные . аналогичную - левую, включающую основотражатели установлейы по разные сторо- ной отражатель.8 и два дополнительных от-ны относительно плоскости, проходящей ражателя 9 и 10,через ребро...

Номер патента: 1749883

Опубликовано: 23.07.1992

Авторы: Карпушин, Маслаков, Попов, Щановский

МПК: G03B 43/02

Метки: испытания, стенд, фотоаппаратов

...Прямолинейность перемещения спусковой планки 13 и планки 28 включения лампы-вспышки обеспечивается посредством направляющих штифтов 31 и 32 соответственно.Установка фотоаппаратов 1 в точное положение по отношению к механизмам стенда осуществляется посредством накладок 33 и 34, жестко прикрепленных к основанию 2 винтами 35. Осветитель 21 и фотоэлектрический датчик 22 срабатывания затвора (фиг, 3) закреплены на держателе 5 так, что в рабочем положении находятся на оптической оси объектива 36, а фотоэлектрический датчик 24 срабатывания вспышки находится напротив лампы вспышки 29. Датчик 37 исходного положения и датчик 38 реверса жестко закреплены на держателе 5, Фотоаппарат устанавливается на средство крепления с открытой крышкой 39 (фиг,...

Номер патента: 1753448

Опубликовано: 07.08.1992

Авторы: Коротков, Терентьев

МПК: G03B 3/00

Метки: объектива, пассивной, фокусировки

...содержит объектив 1, смеж- СЛ ные фотоплощадки 2 и 3 фотоприемника, Од расположенные на оптической оси 4, при Ъь чем через линию 5 раздела площадок прохо- фь, дит перпендикулярно фокальная плоскость 0 ф 6, на которой находится резкое изображение фокусируемого объекта 7 и диафрагму 8. Четырехплечный мост состоит из двух фото- ф приемников 2, 3 и двух резисторов 9, 10, диагонали его соединены с инвертирующим и неинвертирующим входами дифференцирующего усилителя 11, а его вход питает мотор 12, который предназначен для перемещения объектива вдоль оси 4.Устройство работает следующим образом.1753448 г. Составитель Е.ТеренТехред М.Моргентал в Корректор М.Максимишинец Шмако едакт Заказ 2767 Тираж . Подписное ВНИИПИ Государственного...

Номер патента: 1753449

Опубликовано: 07.08.1992

Авторы: Ваганов, Запевалова, Файнштейн

МПК: G03B 35/24

Метки: оптическое, параллаксстереограммы, покрытие

...угол а и наличию у них косых торцов, индикатрисы рассеяния лучей, выходящих из элементов, отклоняются в сторону их острых углов,а по форме приблизительно соответствуют четырехгранной пирамиде фиг.2).1753449 фиг.1 Для повышения контрастности формируемого покрытием изображения прозрачные оболочки 2 покрыты непрозрачным слоем 4, который препятствует попаданию неапертурных лучей из одного оптического элемента в другой,Дляслучая, когда изменение индикэтрисй рассеяния осуществляется за счет переменного показателя преломления оболочки 2 при постоянном показателе преломления сердцевины З,угол наклона а оптических элементов к плоскости парал лакс-стереограммы можно определить по формуле а = агсзп(пс з 1 п(агстц+Я2 Ьвп+ агсзи (1)псгде 3 - ширина...

Номер патента: 1755247

Опубликовано: 15.08.1992

Авторы: Андрианов, Кашулин, Тихомиров

МПК: G03B 37/02

Метки: затвора, панорамной, регулятор, скорости, фотокамеры, центробежный

...закрепленную на корпусе неподвижную обойму с размещенной в ней осью вращения с зубчатым колесом и механизм торможения, причем зубчатое колесо кинемэтически связано с осью затвора, механизм торможения выполнен в виде опорной пластины, установленной в неподвижной обойме с возможностью поворота вокруг оси вращения и размещенных на опорной пластине тормозных колодок с выступами в виде части ципиндра, каждая из которых установлена нэ соответствующей оси, параллельной оси вращения и закрепленной на флэнце, размещенном на ней, при этом выступ каждой колодки расположен с возможностью контактирования с неподвижной обоймой, а расстояние от оси каждой тормозной колодки до ее центра тяжести больше расстояния отукэзэнной оси до выступа колодки в и...

Номер патента: 1758627

Опубликовано: 30.08.1992

Автор: Ролич

МПК: G03B 27/72, G03B 27/73

Метки: изображений, печати, прерывистой, цветных

...2, коллективной линзы 3, объектива 4 и печатного окна 5, В состав устройства входят зональные интерференционные свето 7 4фильтры: синеотражаюгий 6, зеленоотражаюций 7, красноотражаюгий 8, которые выполнены в виде стеклянныхдисков, на половину поверхности которых нанесены соответствуюцие интерФеренционные покрытия (область А,фиг2) . На дисках неподвижно закреплены оправы 9, на цилиндрической поверхности которых гравированы шкалы, Обтюратор 10 жестко закреплен на валу 11, на конце которого зафиксирована шестерня 12, связанная с приводной кинематикой (не показана). Обтюратор 10 имеет цилиндрическую проточку, внутри которой располагаются диски с оправами, Обтюратор имеет рабочуюолопасть с углом 180, а в цилиндрической проточке...
