Кадропроектор для машин программированногообучения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

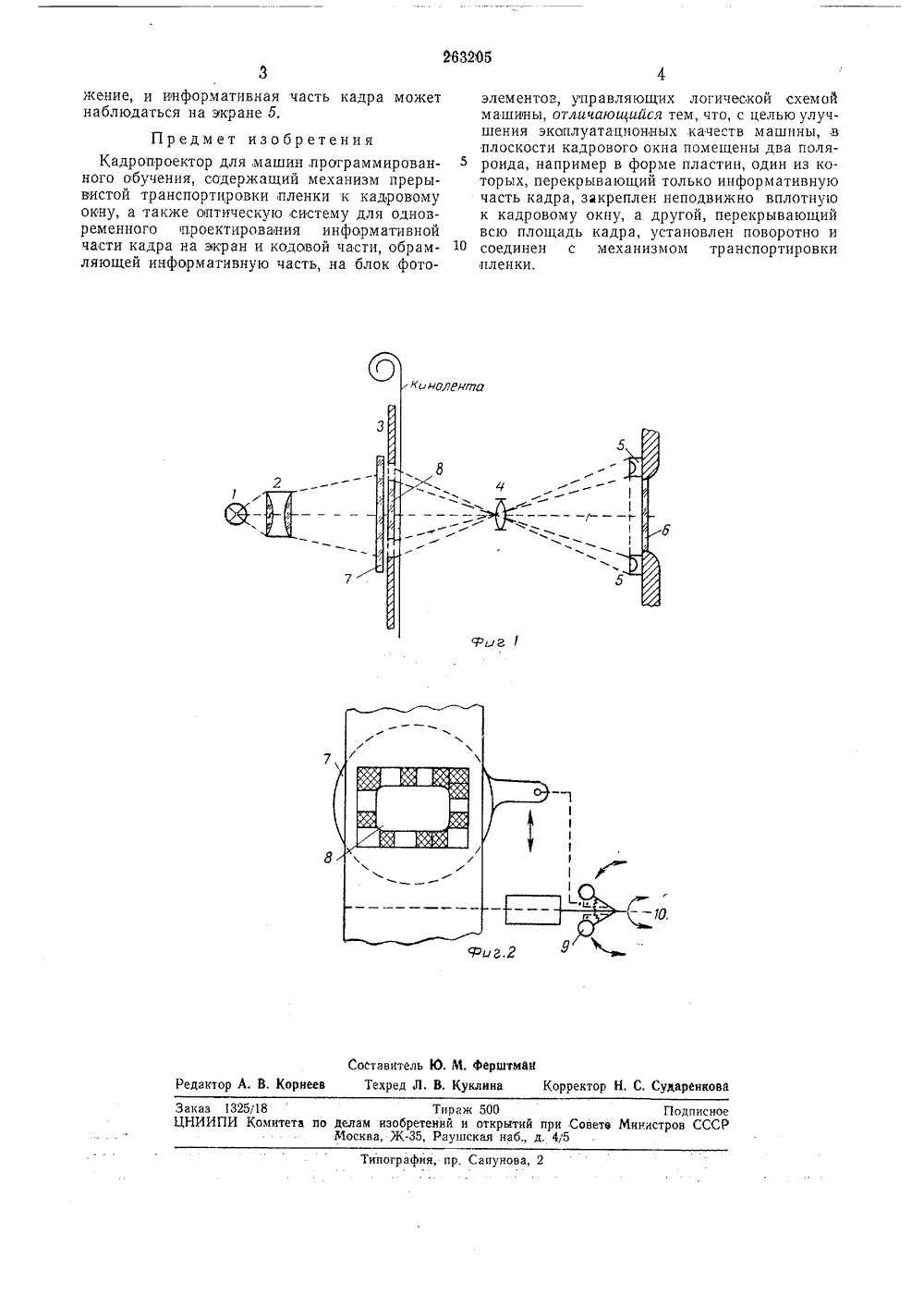

263205 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 26,1 Х,1968 ( 1272381/18-10)с присоединением заявкиПриоритетОпубликовано 0411,1970, Бюллетень7Дата опубликования описания 2.т 1.1970 Кл. 42 Ь, 23/05 421 т, 23/26 Комитет по делам изобретений и открытий ари Совете Министров СССРМПК б 02 Ь Ст ОЗЬ УДК 778.274(088.8)Авторыизобретения М. Н. Сосенко и В. С. Дятлов Заявитель КАДРОПРОЕКТОР ДЛЯ МАШИН ПРОГРАММИРОВАННОГО ОБУЧЕНИЯИзобретение касается оптичеоких систем проекционных устройств, в первую очередь кадропроекторов для машин программированного обучения.Недостатком известных кадропроекторов с одновременным проектированием информативной части кадра на экран и кодовой части на блок фотоэлементов, управляющих логической схемой обучающей машины, признается трудность обеспечения при транспортировке киноленты одновременного затемнения экрана и засветки фотоэлементов. Этот недостаток снижает эксплуатационные качества обучающей машины, Устранение отмеченного недостатка путем использования механических заслонок не всегда целесообразно, так как связано с уменьшением полезной площади кадрового окна.Предлагается разместить в плоскости кадрового окна два,поляроида, например в виде пластин, Один из них, перекрывающий только информативную часть кадра, закреплен неподвижно вплотную к кадровому окну, а другой, перекрывающий всю площадь кадра, установлен с возможностью поворота относительно оптической оси системы. Поворот подвижного поляроида происходит при транспортировке ленты, поскольку поляроид и механизм транспортировки механически соединены.На фиг, 1 изображена оптическая система 30 кадропроектора; на фиг. 2 - схема размещения и поворота;поляроидных пластин.С помощью источника света 1, конденсора 2 и объектива 3 изображение информатввной части кадра, находящегося в кадровом окне 4, проектируется на экран б. Эта же оптическая система проектирует кодовую часть того же кадра на фотоэлементы б. В покадровой рамке в плоскости кадрового окна 4 размещены два поляроида 7 и 8. Поляроид 8 перекрывает только информаттввную площадь кадра и закреплен неподвижно вплотную к кадровому окну 4, Поляроид 7 перекрьввает всю площадь кадра и установлен с возможностью поворота относительно оси оптической системы на угол до 90. В нормальном положении при просмотре кадров поляроиды параллельны, и свет проходит как на экран, так ина фотоэлементы. Когда же начинается транспортировка пленки и происходит поворот поляроида 7, то информативная часть кадра, постепенно затемняется и при окрещенных,поляроидах (при полном повороте на 90) практически перестает быть видимой. Фотоэлементы б остаются попрежнему освещенными. Поворот поляроида 7 обеспечивается отклонением инерционной центробежной массы 9, укрепленной на вал 10 механизма транспортировки киноленты, После прекращения транспортировки пленка поляроида вновь возвращается в нормальное поло. Кукл Заказ 132518ЦНИИПИ Комитета Тираж 500 елам изобретений и открытий при СоветеМосква, Ж, Раушская наб., д. 4/5 Подписноенистров СССР пографня, пр. Сапунова жение, и информативная часть кадра можетнаблюдаться на экране б. Предмет изобретенияКадропроектор для машин, программированного обучения, содержащий механизм прерывистой тр анспор тир овки пленки к кадровому окну, а также оптическую систему для одновременного проектирования информативной части кадра на экран и кодовой части, обрамляющей информативную часть, на блок фотоэлементов, управляющих логической схемой машивы, отличающийся тем, что, с целью улучшения эксплуатационных качеств машины, в плоскости кадрового окна помещены два поляроида, например в форме пластин, один из которых, перекрывающий только информативную часть кадра, закреплен неподвижно вплотную к кадровому окну, а другой, перекрывающий всю площадь кадра, установлен поворотно и 10 соединен с механизмом транспортировкипленки.
