G03B — Аппараты или устройства для получения фотоснимков или для их проецирования или просмотра; аппараты или устройства, в которых применяется аналогичная техника с использованием волн иных, чем оптические волны; принадлежности для них

Номер патента: 794205

Опубликовано: 07.01.1981

Авторы: Горшенин, Гречный

МПК: E21B 47/00, E21B 47/12, G03B 27/00 ...

Метки: буровой, скважины, фотографированиястенок

...оси зонда, наклоненных к ней каждое под утлом 45" и обращенных 1 О отражающими поверхностями одновременно к взаимно противоположным визирным окнам и фотообъективу. Зонд включает также оборачивающий элемент 7 в виде прямоугольной призмы, установленной меж ду одним из зеркал промежуточного отражателя и фотообъективом так, что одно из ее оснований лежит в плоскости стыкующихся торцов зеркал промежуточного отражателя, боковые ребра параллельны пло скости зеркал, а проходящее через нее изображение зеркально оборачивается без нарушения прямолинейности траектории на отрезке пути между соответствующим зеркалом проецирующей системы и фотообь ективом, осветитель 8, ориентирующее устройство 9, спаренные ведущие и одновременно опорные ролики 10,...

Номер патента: 794584

Опубликовано: 07.01.1981

Автор: Чурбаков

МПК: G03B 7/08

Метки: выдержки, индикатор, ожидаемой

...работает следующим образом.В режиме автоматической отработкивыдержки переключатель 5 находится вположении 1 б, а переключатель 19 - в положении 20. В этом случае конденсатор 3 25разряжен через ключ 17. При нажатии наспуск фотоаппарата электромагнит б включается, размыкая контакты ключа 17, иконденсатор 3 заряжается током фотоприемника 2. Компаратор 4 выключит зОэлектромагнит б в момент достижения напряжения на конденсаторе 3 уровня, задаваемого резистором 18.В режиме индикации ожидаемси выдержки переключатель 5 находится в по- З 5ложенпи 15, а 19 - в положении 21. В зависимости от освещенности фотоприемника2 возможны различные комбинации свечения светоиндикаторов 8 и 10.Первый случай. Освеще:ость мала и 40ожидаемая выдержка длиннее...

Номер патента: 794585

Опубликовано: 07.01.1981

Авторы: Савенков, Чурбаков

МПК: G03B 7/083

Метки: автоматическое, экспонометри-ческое

...фотоприемника 2 изменяется Ьго сопротивление, что приводит к пропорциональному изменению тока через логарифмйрующий элемейт 3, на,котором выделяется приращение напряжения, пропорциональное логарифму этого токаТранзистор 9 и резистор 11 преобра зуют это приращение напряжения в приращение коллекторного тока транзистора 9, которое измеряется гальванометром б,. В исходном состоянии между обкладками конденсатора 1 б нулевое напряжение, , ток.стока полевого транзистора 15 -. равен Нулю, транзистор 10 закрыт. Первый тран зистор компаратора 7 открывается выход 4р,ным током генераторапропорционального тока 13, конденсатор 1 б начинает заряжаться, появляется ток стока полевого транзистора 15, который управляет током 6 коллектора. транзистора...

Номер патента: 794586

Опубликовано: 07.01.1981

Автор: Троицкий

МПК: G03B 7/085

Метки: диафрагмойкинообектива, дляего

...фиг, 1- представлена блок-схема устройства, реализующего предложенный способ; на фиг, 2 - то" же, вид со стороны наблюдателя.Изображение 1 сюжетно-важного объекта формируется киносъемочйым объективом 2 в плоскости матового стекла 3 визи. ра (лупы) 4 киносъемочного аппарата. .,Кинооператор Б рассматривает изображе ние в плоскости матового стекла 3 визира 4 (фиг, 2), Координаты изображения сюжетно-важного объекта в кадре по углу месТа ф и азныуту ф Определяются с помощью окулометра 6, Точность определенияи р может достигатв 20 в диапазоне углов 20, С выхода окулометра о сигналы, , пройорциональные углу местаи азимуту р сюжетно-важного объекта, усиливаются двухканальным усилителем 7 до величины, необходимой для работы блоков управления 8, и...

Номер патента: 794587

Опубликовано: 07.01.1981

Автор: Кругляков

МПК: G03B 27/06

Метки: автоматическогомногократного, контактногопечатания

...- с входом генератора строчной раз, вертки, а второй вход генератора строчной,развертки соединен одновременно с выходбм первого делителя,и с входом формиро - вателя отперающих импульсов.На фиг.1 изображена структурная схе ма устройства; .на фиг, 2 Изображены эпюры.напряжений в выбранных точках струк, турной схемы.6 ватель 9 попадает часть светового потока пропорциональная по,величине прозрачности сканируемого в каждый момент време. мени элемента оригинала 7,Благодаря действию послесвечения экрана электронно-лучевой трубки 1 напряжение на выходе фотоэлектрического пре образователя 9 имеет вид, изображенный на фигуре 2 и, Усилившись в суммирующем усилителе 10, напряжение с выхода фотоэлектрического преобразователя . 9 преобразуется в...

Номер патента: 794588

Опубликовано: 07.01.1981

Автор: Завидовский

МПК: G03B 27/72

Метки: аддитивнойпечати, аппаратах, вальных, кинокопиро, потока, регулированиясветового

...распбложены кулачки 27 и Я 8,-жестко закрепленные на валу 29 электродвигателя 80.Механизм поочередного ввода шторок 1 в 4 в световой поток состоит из перемещающейся в направляющей 81 тяги 32, на которой закреплены штифты 33 - Збкоторые входят в пазы а, б, в, г рычагов 5, 6, 10 и 11.На тяге 32 жестко закреплен:штифт 37, связанный с пружинами 38 и 89, которые посредством штифтов 40 и 41 связаны с .кареткой 42, ход:, которой осуществляется от привода- аппарата (не показан).:Положение штифта 87 и соответственно тяги 32 . фиксируется поочередно рычагами.43, и 44 с йружинами 45 и 46. Рычаги 43 и 44 сидят на осях 47 и 48.Пружины 38 и 39 имеют . удлиненныепетли д и е. Тяга 32 имеет:ограничители 49 и 50..:,Устройство работает следующим...

Номер патента: 794589

Опубликовано: 07.01.1981

Авторы: Васильев, Курицын, Храпак

МПК: G03B 27/73

Метки: аддитивной, аппаратанепрерывной, длякинокопировального, печати, светооптическая

...малогабаритной кварцево-галогенной лампы 2 в промежутках витков тела накала. Конденсор 8 через теплофильтр 4 изображает спираль лампы 2 с увеличением в плоскости входной грани б призматического светопровода б, на выход3которого в плоскости, входных граней 7 трех призматических светоделителей 8 вследствие перемешивания светового потока получается достаточно равномерное распределение освещенности с полным устранением влияния дискретной структуры тела накала, Цветоделительные аддитивные светофильтры 9 наклеены непосредственно на выходные грани 10 соответствующих свето- , делителей 8, Три зональных потока, равномерно распределенные по всей плоскости .аддитивных светофильтров 9; пройдя дозирующие отверстия а форфйльтра 11 и пас-...

Номер патента: 794591

Опубликовано: 07.01.1981

Авторы: Тужиков, Шишкин

МПК: G03B 41/00

Метки: tokax, высокой, фотографированияв, частоты

...импульсов 5, две логические схемы И 8 и 9, логическую схему ИЛИ 10, триггер управления 11, три счетчика импульсов 12, 13 и 14, три схемы изменения коэффициента пересчета 15, 16 и 17, Реализация схем изменения коэффициента пересчета 15, 16 и 17 определяется основанием системы счисления примененных счетчиков импульсов 12, 13.и 14, При коде 1 из 10 схема представляет собой переключатель. При других системах счисления переключатель подключается к счетчику через дешифратор,Устройство работает следующим образом,Напряжение задающего генератора 3 (см. фиг, З,а), поступает на формирователь 5, который формирует импульсы в момент перехода напряжения через нуль (см. 5 10 15 20 25 30 35 40 45 50 55 00 65 4фиг. З,б). При поступлении команды...

Номер патента: 798679

Опубликовано: 23.01.1981

Авторы: Гончаренко, Забигайло, Пимоненко, Поляшов

МПК: G03B 41/00

Метки: исследования, пористостиматериала

...образцом 8, поджимаемым к окну разрядной камеры пружиной 9, выполненной из непроводящего электрический ток материала.1 О 15 20 25 30 35 40 Разрядная камера 10, выполненная в корпусе 11 в виде усеченного корпуса, основанием которого является прозрачное электропроводное стекло 12, поджимаемое накидной гайкой 13 и соединенное посредством эластичного электропроводного материала 14, проводника 15 и разъема 16 с генератором высоког напряжения, имеет отверстие 17 с патрубком 18 для подключения к вакуум-насосу, Верхним основанием разрядной камеры является окно 19,осуществляющее контакт с исследуемым образцом. Резиновая прокладка 20 обесйечивает герМетичное соединение. разрядной и фильтрационной камер, например посредством резьбового...

Номер патента: 798680

Опубликовано: 23.01.1981

Авторы: Запевин, Пивоваров, Романий, Хаит

МПК: G03B 41/00

Метки: катящаяся, разрядно-оптическаяобкладка

...3, закрепленных на внутренней цилиндрической поверхности прозрачного электрода 1, образца 4 блока 5 коммутации и блока 6 памяти, системы регистрации сигнала генератора 7 токон высокой частоты и заземленного металлического электрода 8.Обкладка работает следующим образом.На образец 4, расположенный на5 ,электроде 8,предназначенный для контроля качества или исследования физико-химических параметров, накладывается катящаяся разрядно-оптическая обкладка так, чтобы кольцевой прозрачный эластичный протектор 2, создавал определенный зазор между поверхностью контролируемого изделия и прозрачным электродом 1, включается генератор 7, подключенный между заземленным электродом 8 и прозрачным 15 электродом 1, возникает свечение, которое...

Номер патента: 800947

Опубликовано: 30.01.1981

Авторы: Кофман, Мизрахи, Петров, Терехов, Фукс

МПК: G03B 1/22

Метки: грейферный, кинопроектора, механизм

...этих опорах расположены с возможностью поворота оси 4 и 5, на выступающих внутренних концах которых при помощи осей 6 и 7 установлены два продольных рычага 8 и 9, расположенные н плоскостях, параллельных оси киноленты 10. Противоположные концы рычагов 8 и 9 шарнирно соединены между собой пластинкой 11 с зубьями 12, причем силовое замыкание между ними осущестнлено пружиной 13, закрепленной одним концом на рычаге 8, а другим концом - на корпусе 14. На рычаге 9 неподвижно установлен палец 15, выполненный н виде цилиндра, ось которого перпендикулярна плоскости рычага 9. Палец 15 прижат к периферической поверхности 16 плоскопространственного кулачка 17 пружиной 18, закрепленной одним концом на рычаге 9, а другим концом - на корпусе 14....

Номер патента: 800948

Опубликовано: 30.01.1981

Авторы: Галич, Кононенко, Полосмах, Стрельченко, Трофимов, Хорсун, Чугунов

МПК: G03B 9/40

Метки: затвор, шторный

...д,еиж.Затвор имеет спусковое устройство,состоящее из электромагнита 5 с яколрем б, Фиксатора 7 со штоком 8, элект-ромагнита 9 с якорем 10, Фиксатора 11со штоком 12 и устройства 13 вэведения. Шторки 3 и 4 установлены в направляющих 14, находятся под действием пружин 15 и 16 и имеют упоры 1719, Иа шторке 4 в направляющих 20 установлена дополнительная шторка 21,находящаяся под действием пружин 22и имеющая отгибы 23 и 24, выполняющие Функцию упоров,Затвор работает следующим образом.Шторки 3 и 4 во взведенном положении удерживаются штоками 8 и 12Фиксаторов 7 и 11. При этом световойпоток от источника 1 света перекрытшторкой 4, а световой поток от источника 2 света проходит через отверстиеж шторки 4 и отверстие с шторки3. Шторка 3 через упор...

Номер патента: 800949

Опубликовано: 30.01.1981

Авторы: Волков, Коротков, Штыкан

МПК: G03B 13/18

Метки: автоматической, фокусировки

...с фокальной плоскостью съемного объектива, диафрагменйого устройства 3, состоящего из плоского цилиндра За и внутреннего цилиндра Зв, выполненного с мелкой и прямоугольной накаткой, светоприемника 4, электронного ключа 5, предусилителя 6, выполненного на операцион. ном усилителе, переключателя 7 (коммутатора) на два положения, компаратора 8 с линейной задержкой и дифференциальным усилителем внутри, усилителя 9 мощности, исполнительного элемента 10, например, в виде реверсивного двигателя и генератора 11 частоты.Устройство работает следующим об разом.После этого, как аппарат наведен на объект съемки, нажимается спусковая кнопка (не указана), схема запитывается. Мотор начинает вращаться и через редуктор перемещает объектив 1,...

Номер патента: 800950

Опубликовано: 30.01.1981

Авторы: Олянич, Розин

МПК: G01V 1/34, G03B 21/14

Метки: барабанного, графопостроителе, смены, типа, фотоматериалав

...узел 10 передачи вращения представляет собой редуктор, на выходном валу 37 которого располагается водило 38, шестерня 39, соединенная с валом 37, шпонкой 40, пружина 41 игайки 42. На свободном конце водила 38 закреплен палец 43, на котором установлена шестерня 44,На фиг.4 показан порядок первоначальной заправки Фотоматериала Hри установке рулона 17 фотоматериала в барабан 1. При заправке открывают откидную цилиндрическую часть 2 и в бара. бан 1 вставляют рулон 17 фотоматериала, конец 45 которого выводят наружу между подающими валиками 3 и 4, обматывают вокруг барабана 1, вторично пропускают между указанными валиками и закрывают откидную часть 2. После этого барабан 1 готов для работы. Перед сменой фотоматериала в графопостроитель...

Номер патента: 802904

Опубликовано: 07.02.1981

Авторы: Гонтарев, Добровольский, Иванов, Самохин, Саравайский, Уваров

МПК: G03B 1/04

Метки: кадровом, снимкав, установки

...каретки равен расстоянию между оптическими осями смежных кадродержателей на неподвижном основании, а направляющие ролики установлены от соответствующих кадродержателей на расстоянии, равном суммарной длине петли фотопленки при 33 переключении каретки на один шаг и расстоянию между смежными кадрами в группе одновременного экспонирования.Иа чертеже представлена конструк- ция устройства установки снимка в кадровом окне, содержащая подающую бобину 1 с приводом на чертеже не показан), три кадродержателя 2,3, 4, установленных на каретке 5 с самостоятельным приводом (на чертеже не показан), который может перемещать ее дискретно, обеспечивая установк любого из кадродержателей против кадрового окна б, приемную бобину 7, основание 8 с...

Номер патента: 802905

Опубликовано: 07.02.1981

Авторы: Барсуков, Сидорович

МПК: G03B 17/00

Метки: дискретных, перемещений

...с электродвигателем 7 с помощью зубчатой рейки 2, находящейся в зацеплении с 16 шестерней 8, в которой выполнен паз а в виде кольцевого сектора. В паз а входит ведущий поводок 9, закрепленный эксцентрично на диске 10, насаженном на вал 11 электродвигателя 7. При этом между велкчкной шага рейки 1 З 3, длиной дуги паза в м линейной величиной выбега электродвигателя 7 должна быть выполнена следующая зависимость линейный выбег вала электродвигателя 71/2 шага клинового па за рейки 3длины дуги кольцевого паза а шестерик 8.Шестерня В жестко скреплена с блоком выключателей 12. Функционально блок выключателей 12 через блок уп- д равлеммя 13 связан с электродвигателем 7.Устройство работает следующим образом.По команде на установку...

Номер патента: 807196

Опубликовано: 23.02.1981

Авторы: Гварамадзе, Тихомиров, Холод

МПК: G03B 9/08

Метки: затвор, фотоаппарата

...вторым плечом двуплечего рычага4.Каждая.из шторок - открывающаяи закрывающая не показаны) имеетФиксаторсоответственно 14 и 15,взаимодействующие с храповыми собачками 16 и 17. Фиксатор 15 связан с механизмом 6 обеспечения выдержки в механическом режиме через двуплечий рычаг 4, палец 13, двуплечий рычаг 8 и храповую собачку 17, а в электрическом режиме через контакты 7 отсчета времени, электромагнит 12 .с электросхемой, двуплечий рычаг 8 и храповую собачку 17, Храповая собачка 16 фиксатора 14, соосно расположенная с механизмом 2 установки выдержек, взаимодействует одним плечом с механизмом 6 обеспечения выдержек через промежуточные элементы, например рычаг 18, а вторым плечом - со штифтом 19 двуплечего рычага 8. Храповая собачка 17...

Номер патента: 809027

Опубликовано: 28.02.1981

Авторы: Голенко, Кузнецов

МПК: G03B 9/22

Метки: фотозатвор, центральный

...запуска,соединенного со входом формирователя 6025 запускающих импульсов, первый выход которого соединен со входом схемы 26 формирования времени задвржки,второй выход соединен со входом формирователя 27 импульсов доаолнитель- д мы Формирования времени задержки эат ного селеноида 19, а третий выход соединен со входом схемы 28 формирования импульсов эалержки открытия, причем, один из выходов схемы 26 Формирования времени задержки устройствапоследовательно соединен со входомсхемы 27 Формирования импульсов уп"равления дополнительного селеноида19, а другой ее выход соединен совходом схемы 29 Формирования импуль"сов задержки закрытия, при этом выходы схем 27, 28 и 29 соединены соответственно со входами выходных каскадов 30, 31 и 32 селеноидов...

Номер патента: 809028

Опубликовано: 28.02.1981

Авторы: Прядко, Халяпин

МПК: G03B 13/02

Метки: аппарата, беспараллаксный, визир, кино-съемочного

...от паразит ной засветки.Цель изобретения - надежная защита киыопленки от паразитной засветки.Укаэанная цель достигается тем, что привод выполнен в виде электро магнита, подключенного к выходу усилителя постоянного тока, вход которого соединен с Фотодиодом, расположенным в наглазнике.На чертеже представлена схема ви зира в киноаппара е.Визир содержит киносъемоч актив 1, зеркальный обтюратолектив 3, поворотное зеркалотив лупы 5, светонепроницаем О я художественных фильмов809028 Формула изобретения Составитель С. Ковринаедактор П. Макаревич Техред Н.Майорош Корректор М, Демчи акаэ 411/51В Тираж 517 НИИПИ Государственного к по делам изобретений и13035, Москва, Ж, Раушс Подписноемитета СССРоткрытийая наб., д, 4 илиал ППП "Патент", г....

Номер патента: 809029

Опубликовано: 28.02.1981

Авторы: Кашев, Мартаков, Утиркин, Шинкаренко

МПК: G03B 17/00

Метки: автоматическогоконтроля, источника, пи-тания, фотокамер

...и формирователем 4 уровня напряжения, выход которого подключен к одному из входов логического элемента И 5 и ко входу лОгического элемента НЕ б, выход которого соединен с управляющим входом стабилизатора 3 и через усилитель 7 с индика- О тором 8 "Норма", генератор 9 подключен ко второму входу логического элемента И 5, а выход которого через усилитель 10 соединен с индикатором 11 "Отказ", а выход стабилизатора 3 - 15 с электронной схемой 12 затвора (не показан),.Устройство работает следующим образом.При включении с помощью выключа- щ 0 теля 2 напряжение источника 1 питания подается на вход стабилизатора 3 напряжения и на вход формирователя 4 уровня напряжения. При номинальном напряжении источника 1 питания на выходе формирователя 4...

Номер патента: 809030

Опубликовано: 28.02.1981

Авторы: Лысенко, Офицеров, Раев

МПК: G03B 43/00

Метки: ки-ноаппарате, кинопленки, продольнойнеустойчивости

...смещение изображения щели 17в сторону одного или другого Фотоэлемента в зависимости от направления смещения кинопленки 14. При этомблок 13 регистрации фиксирует импульс, амплитуда которого содержитинформацию о величине продольногосмещения, а Фаза - о направлении сме щения кинопленки 14.Описанное устройство позволяетповысить точность измерений и осуще ствить покадровый контроль продольной неустойчивости кинопленки, исключив при этом процессы Фотохимической обработки кинопленки и разборки киноаппарата, что в свою очередь повышает производительность и уменьшает трудоемкость контроля.Формула изобретения1. Устройство для контроля продольной неустойчивости кинопленки в киноаппарате, содержащее осветительную систему со щелью и...

Номер патента: 815703

Опубликовано: 23.03.1981

Авторы: Демин, Федосюткин

МПК: G03B 15/00

Метки: штатив

...данных ифотокамеры. При фотосъемке камераостается неподвижной, а в зависимости от снимаемого. ракурса кресло поворачивается на 90 с помощью механического привода.После сборки, всех частей штатива 20проверяется. жесткость соединений,крепится Фотокамера и при необходимости осветитель (лампа-вспышка).Для наведения фотоаппарата на резкость используют шкалу дельномера . 2объектива. При необходимости проверки резкости изображения кожух шарнирного устройства поднимают вверх, освобождают шарнирное сочленениеинаклоняют штангу, удерживая. руками;в удобное положение для зрительногоконтроля через визирное окно Фотоаппарата. При установке штанги ввертикальное положение кожух (фикса"тор) эа счет действия пружин опускается вниз и жестко фиксирует...

Номер патента: 815704

Опубликовано: 23.03.1981

Авторы: Динец, Козак

МПК: G03B 21/134

Метки: аппарат, читальнокопировальный

...7, установленное в оправе8, узел 9 экспонирования, экран 10для. просмотра иэображения, реверсивный приводной электродвигатель 11.20 На валу электродвигателя 11 расположена шестерня 12, входящая в зацепление с зубчатым колесом 13, закрепленном на оси б. К оправе 8 поворотного зеркала 7 жестко крепится 25 заслонка 14.Аппарат работает следующим образом.Зеркало 7 занимает положениедля чтения (сплошная линия) . кадр 3( микрофильма (не показан) проециру815704 Формула изобретения бб ОЗака 1033/78 Тираж ВНИИПИ Государс но делам изо 113035, Москва, ЖОб Подпивенного комитета СССРретений и открытий35, Раушская наб., д.4 н иал ППП Патент, г.ужгород, ул.Проектная, 4 ется с пленки в координатной рамке 3 объективом 4 при помощи зеркал Б и...

Номер патента: 815705

Опубликовано: 23.03.1981

Авторы: Воеводин, Леонов, Сокол, Соснин, Сысолин

МПК: G03B 21/54

Метки: аппарата, двух, длясъемки, положений, рентгеновского, штатив

...с держателем 10, закрепленным перпендикулярно линейке 9 фокусного расстояния и выполненным из материала малой плотности, например оргстекла. При этом держатель 10 снабжен рентгеноконтрастным элементом 11, например свинцовым, установленным на линии, проходящей через середину эффективного фокусного пятна рентгеновской трубки перпендикулярно плоскости пленкиДругой конец линейки 9 установлен с возможностью возвратно-поступательногс движения по штанге 3 с помощью ползуна 12, фиксируемого относительно линейки 9 стопорным винтом (на чертеже не показано), а относительно штанги 3 кольцевой проточкой (на чертеже не показана), выполненной на наружной поверхности ползуна 12, На штанге 3 с помощью шарнирна 13 закреплен поводок 14, связанный. с...

Номер патента: 815706

Опубликовано: 23.03.1981

Авторы: Антонов, Беляев, Зандин, Иванов, Коробченко, Федоров, Шаничев

МПК: G03B 23/14

Метки: выбора, диапроектора, кадровое, кас-cet, подачи

...диск 10 снабжен замками 11 и направляющими штырями 12, расположенными у окон 13 и 14, Окно 14 при совмещении его центра с оптической осью объектива 15 . 4 становится кадровым окном днапроекто" ра. Диаметр штырей 12 выполнен по размерам соответствующих отверстий 16 в кассетах 2. Поворотный диск 10 снабжен Фиксатором 17. Первый опор- (И) ный узел размещен в двухнезависимых корпусах 18 (фиг.2-4), каждый иэ котоих соединен с корпусом 19 диапроекуора при помощи петли 20 и стопора 21. Для одновременного подъема всех линеек 1 каждый корпус снабжен механизмом 22.Устройство работает следующим образом.В исходном положении (фиг,2) все кассеты 2 висят на двух направляющих Щ 5 и одновременно все линейки 1 первого опорного узла находятся в выемках...

Номер патента: 817655

Опубликовано: 30.03.1981

Авторы: Гордеев, Каплан, Рудман

МПК: G03B 1/66

Метки: киноаппарата, метража, преимущественнодля, счетчик

...ее с достаиг. 1 представлена схема аемого счетчика метража;2 - вид сбоку по стрелке фиг. 1,рпусе 1 на оси 2 размещен ик 3 с рулоном пленки 4, а уп 6, контактирующий с рул нки 4 под воздействием пру817655 формула изобретения НИИПИ Заказ 1437/62 Тираж 506 Подписно Филиал ППП "Патент",г.ужгород,ул.Проектн ны 7, один конец которой закрепленйа корпусе 1, а другой на щупе б.На си 5 совместно с щупом 6установлена шестерня 8, которая через шестерню 9 кинематически связывает щуп б с поворотным указателем10, выполненный в виде сектора,установленного в плоскости, параллельной плоскости шкалы 11, такимобразом, что его кромка 12 пересекаетшкалу 11 при наблюдении в наоравлеиии стрелки А через сквознующель 13. Сектор указателя 1 О можетбыть....

Номер патента: 822131

Опубликовано: 15.04.1981

Авторы: Новиков, Путков, Солнцев

МПК: G03B 1/00

Метки: лентопротяжный, механизм

...общий вид,25Лентопротяжный механизм содержит барабан 1 с нанесенным на боковую поверхность 2 упругим покрытием 3, на котором выполнены менисковые углубления 4, представляющие собой накопитель, прижимной валик 5, прижимающий пленку 6 к новерхности 7 упругого покрытия 3 барабана 1, два направляющих валика 8 и 9 а петлю 10 пленки. Кроме того, вал 11 барабана 1 соединен с приводным двига.телем 12 и первым датчиком 13 положения. На валу (не показано) направляющего валика 9 имеется второй датчик 14 положения, Первый и второй датчики 13 и 14 положения могут быть выполнены40 в виде магнитного или фотоэлектрического импульсных датчиков положения. Выходы датчиков положения 13 и 14 соединены с.соответствующими входами .системы 15 управления...

Номер патента: 822132

Опубликовано: 15.04.1981

Авторы: Колобков, Шелемин

МПК: G03B 21/00

Метки: объемногоизображения, формирования

...20 соответствует свое положение экрана 1.Устройство работает следующим образом.Световой поток от источника 1 света прохбдит последовательно через обьекгив 5, негативную пленку 20 корректирующую оптическую систему. 6 и попвдаег на призму Йове 9 обсрачиввющую изб брежение на 1800. Затем световой поток, отразившись ат зеркал 16 и 17, попадаег на экран 12, образуя увеличенное теневое изображение кадра 19 негативной пленки 20, При последовательной сменекадров 19, изображающим сечения грею- мерного объекта, каждомузаду 19 соответствует мгновенное положение экрана12, параллельное плоскости сечения объекта. Призма Йове 9, вращаясь с угловой скоростью в два раза меньше угловойскорости вращения экрана 12,замедляет вращение изображения сечений...

Номер патента: 822133

Опубликовано: 15.04.1981

Авторы: Иохельсон, Лебедев, Томилин, Чугунов, Эйзенгарт

МПК: G03B 21/26

Метки: идинамической, информации, статической, фрагментногопроецирования

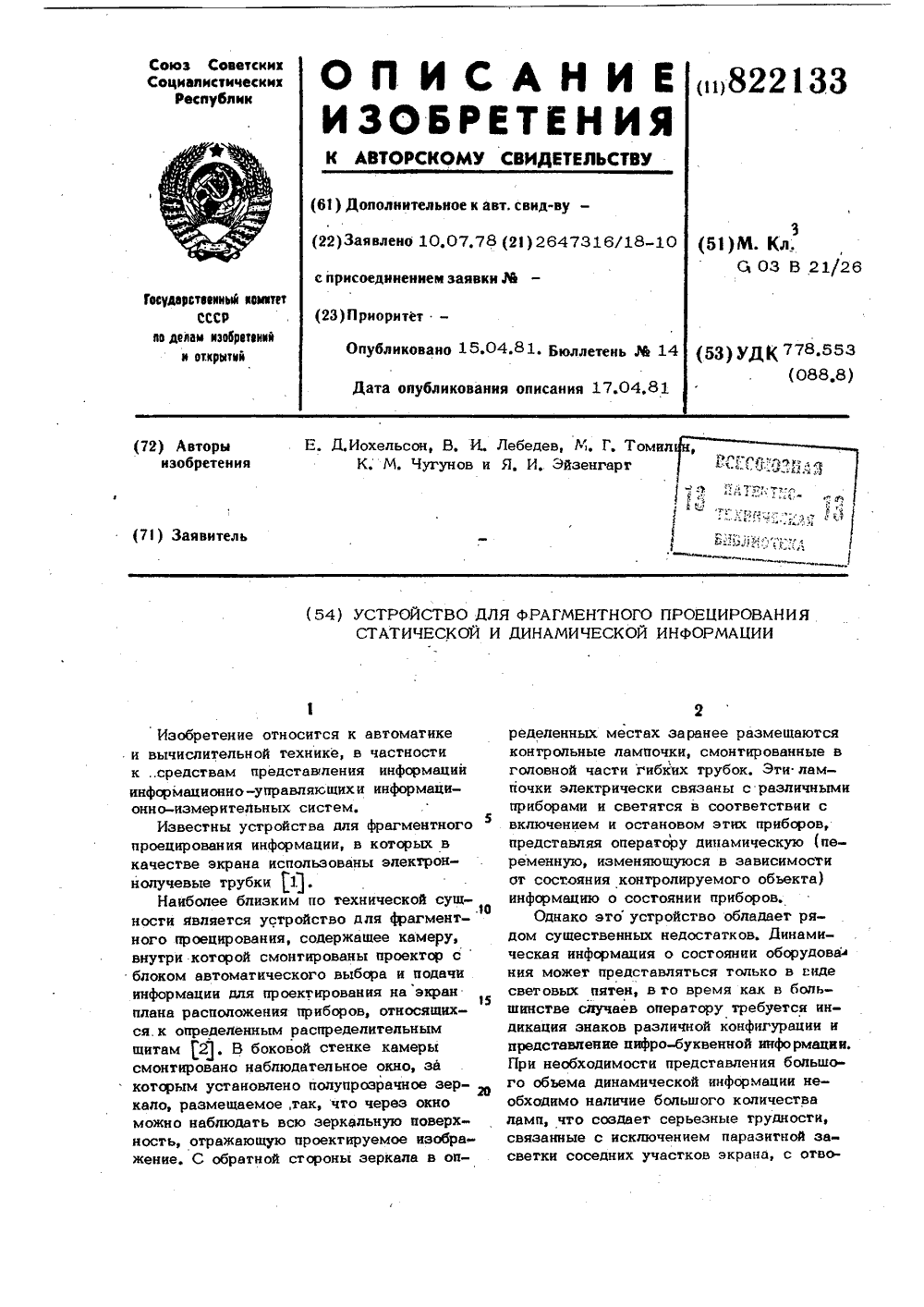

...диапроектора подложке которой нанесен матовый слой, приэтом места пересечения электродов наподложках жвдковристаллической ячейкипроекцвонно связаны с элементами изображения статической информации на днапозит.ивахНа фиг. 1 представлено устройство,общий вщц на фиг, 2 - жилкокристаллическвй экран 4 на фиг. 3 - схема формирования статического и динамическогоизображения.Устройство для фрагментного проецирования статической в динамической информации состоит вз автоматического диапроэктора 1 (фиг. 1) с магазином 2сменных диапозитивов (не показано), установленного внутри камеры 3, в боковойстанке которой смонтирован экран 4, выполненный в виде жидкокристаллическойячейки. Жидкокристаллический экран 4(фиг. 2) состовт из,поляризатора...

Номер патента: 822134

Опубликовано: 15.04.1981

Авторы: Каральник, Чернин

МПК: G03B 21/32

Метки: телекинопроектор

...и 4.щ щение вал 5 обтюратора 8 со скоростьюЗубчатое колесо 3 связано с валом 5 че об/мин, что соответствует частотерез зубчатые колеса 6 и 7. На валу 5 телевизионной развертки 60 Гц. Вместе сжестко укреплены обтюратор 8 и кулачки . валом 5 вращаются жестко укрепленные .9 и 10, контактирующие с грейфером 11, на нем обтюратор 8 и кулачки 9 и 10,а заказ свободно вращается пространст- д 5 приводящие в движение грейфер 11, Провенный кулачок 12. Зубчатое колесо 4 странственный кулачок 12 приводится восвязано с пространственным кулачком 12 вращение валом 2 через зубчатые колесачерез систему зубчатых колес 13-15 при, 13, 14 и 15 и вращается со скорочем зубчатое колесо 15 жестко связано с стью в пять раэ меньшей скорости валакулачком 12....
