Номер патента: 105947

Опубликовано: 01.01.1957

Авторы: Берсенев, Новиков, Скрипкарь

МПК: G01J 1/08, G02B 21/06, G02B 5/20 ...

Метки: осветитель

...светофильтрат быть примелотитель б (в виде дискай угловой ши 0 360 сВ описываемом осветителе применен светофильтр из нейтрального стекла, который обеспечивает равномерное распределение света на освещаемом экране. В осветителе взамен светофильтра может быть применен вращающийся поглотитель.На фиг. 1 изображен описываемый осветитель со светофильтром; на фиг. 2 - осветитель с вращающимся поглотителем,Осветитель, изображенный на фиг. 1, имеет параболический отражатель 1, в фокусе которого находится точечный источник 2 света. Перед источником света расположен светофильтр 3, выполненный в виде сферического слоя - мениска из нейтрального стекла, имеющего световое отверстие, отвечающее углу охвата отражателя 1. Толщина светофильтр...

Номер патента: 106112

Опубликовано: 01.01.1957

Автор: Шершень

МПК: G03B 1/52

Метки: аэрофотопленки, выравнивания

...2 - система каналов в прижимной поверхности фотокамеры.Пленка 1 находится в ненатянутом состоянии и выравнивается с помощью вакуума двумя синхронно связанными валиками 2 и 3, закрепленньми на осях и приводимыми в движение цепочками 4 Галля от зубчаток б, соединенных с распределительным механизмом фотокамеры (на схеме не показан).Валики, перемешаясь от центра к периферии по наклонным плоскостям (конечное положение показано пунктиром), разравнивают пленку, которая благодаря наличию в прижимной поверхности б системы несо- общающихся между собой вакуумных каналов 7 присасывается к ней участками по мере перемещения валиков.Прижимная поверхность, опирающаяся в начальный момент разравнивания пленки на валики, при их перемещении опускается...

Номер патента: 106113

Опубликовано: 01.01.1957

Автор: Тарасов

МПК: G03B 41/12

Метки: изображения, киноаппаратуре, компенсации, оптическое, проекционной, сдвига, съемочной

...или съемочный объектив работает с по,.шым использованием апертуры и повышением полезного светового потока. Устройство выполнено в виде многогранной призмы с направляющими поясками и зубцами для сцепления с нер(горацией, вращающейся перед объективом. Призма выпо;шена более широкой, чем кинолента, что позволяет разместить в цилиндрическом отверстии призмы не только компенсационные цилиндрические линзы, но и ромбическую призму, смсщающую оптическую ось вбок. При этом лучи от кинопленки также отклоняются вбок и проходят вне направляющих поясков, что обеспечивает возможность применения светосильных объективов и полного использования их апертуры. Отсскос устройство для компенсацш сдвига изображения в проекциошюй и съемочной...

Номер патента: 106401

Опубликовано: 01.01.1957

Автор: Кирлиан

МПК: G03B 41/00, G03G 17/00

Метки: объектов, различного, рода, снимков, фотографических

...электрический разряд. Разряд должен про 11 скодит 1 по вссй плошади равномеп. о, и тогда при некоторой ,кспозгшпи полхчается снимок конфигурации и структуры объекта. Экспозиция зависит от моп 1 ностп Генератор и площади объекта - чем больше плошадь и меньше мощность, тем ПрОдОЛжнтЕЛЬНЕе ЭКСПОЗИ 11 ня.На черте.жс, цтнвасна при - ципиальная электрическая схема устройства д.:я ос 1 МеМвлецРя оциае Опо способа аУстройство нитаТс 51, От сети через трансформатор 1, в цепь вторичной обмотки которого, замыкаемую педальным выключателем 2, включена индукционная катушка 3 с прерывателем 4. Последний является искровым разрядником колебательного контура, состоящего из регулятора 1, катушки индуктивности 6 и конденсато)а 7. х катушкам и- дуктивностц...

Номер патента: 106421

Опубликовано: 01.01.1957

Автор: Кирлиан

МПК: G03B 41/00, G03G 17/00

Метки: контрастности, повышения, снимков, фотографических

...г. на имя того же лиц; явл Основное авт Предмет изоб ения ьппешия и ких спим особу, о 6401, отлэкспонпр з тонкую кду объе алом. онтрастности ков, получаписанпому в пч ающпйованис проткань, помстом съемки Предметом изобретения является способ повышения контрастности фотографических снимков, получаемых в электрическом поле высокой частоты по способу, описанному в основном авт. св.106401,Согласно изобретению, повышение контрастности достигается путем помацснпя мсиду объектом съемки и фотоматериалом тонкой ткани, например, шифона или газа.При этом мехкду объектом съемки и фотоэмульсией образуется некоторос пространство, обусловливающее более энергичное протекание процесса разряда и усиление его действия ца эмульсшо, вследствие...

Номер патента: 106527

Опубликовано: 01.01.1957

Автор: Аржанов

МПК: B65H 23/00, G03B 1/42, G03B 43/00 ...

Метки: выравнивания, пленки

...освещающего указанным способом пленку, в плоскости прикладной рамки аэрофотоаппарата обнаруживаются все неровности оолес 0,01 л,я. При кратковременном освещении неравномерьюсть освеВИДЕТЕЛЬСТВУ 56 г. за М 552013рытий ири Совете Министров ССС ценности, вызванная плохим выравниванием, может быть зафиксирована непосредственно на пленке фотографическим путем. Величины этих неровностей определяются при помони эталона, Эталоном является негатив, полученный ца данном" типе пленки с искусственно гозд;шьымн неровностями различной величины. Неровности создаются подкладыванием под пленку нитей соответствующей толщины. Экспонирование негатива осуществляется также, как и при последующих испьпаниях.Приспособление для контроля выравнивания...

Номер патента: 106528

Опубликовано: 01.01.1957

Автор: Аржанов

МПК: B65H 23/24, G03B 1/52, G03B 43/00 ...

Метки: аэрофотоаппаратах, выравнивания, пленки

...отверстие 1 в центре доски, При этом создается вакуум во всей системе канавок 2, сообщающейся с крестообразным отверстием. Для проверки выравнивания в центрах некоторых обра. зовацных канавками квадратиков имеются отверстия 3. Все эти огверстия выходят в герметическую камеру 4, и которой при помош,и резиновой трубки присоединяется манометр 5.Прц хорошем выравнивании отверстия 3 плотцо закрываются пленкой канавки и отверстия разобщаются, поэтому, цесмотря на то что в канавках создан вакуум, давление воздуха в герметической ка. мере 4 остается равным атмосфер. ному и манометр покажет ноль. Если жс пленка отступает от доски (плохое выравнивание), канавки сообщаются с одним цли несколькими отверстиями, давление в герметической камере 4...

Номер патента: 106797

Опубликовано: 01.01.1957

Автор: Кирлиан

МПК: G03B 41/00, G03G 17/00

Метки: снимков, фотографических

...О Г) Д ) И 1 Е С К И Х сц;иков в влсктри еское поле в,с)к, и:сОт),1 па рдсстоянги От гсне 1 дт)р 1,;л 5 "1 сН) пд Ооклалки 1 ОНЛСс;)тор Пдп 1 тя)ксе цОЛГот )Гес и) Говд )с и О ц роно)м, я 1 рн и)С 1)е.ствс.:)ис 1)дОрд, В):1ОК ДЕ:ОГО ЭЛСК РР)ДГНИТНО ВНЛукисй со стороня гснраторд.1 сртс)кс ск Ят:иСски покаВдпо устиста) лля осуцсствлсвин ОИЦСЬ: )СМОГО СИОСОД, ГЛС 1 - .Оц 1; 110 Р п,сокоц 1 д; " О" ырсул., ГО 1);астро: кп, 5- ко,еоа" тс,цкц 1;. к)ц) );с с:.)Ягсод.,)гСкТ) ИСК:1 и);1 С ДПЯ В .ОСЛСЛИСМ Воаоу)клдОт Якие Гке ко,1 содн 51 БО ВТОРИИОМ КОГСОДТЕЛЬНОМ КОН"Оф ,11 Т ),И,) 4, с 1 ДС, Ь 1.0)ОООГО сос ) В, яст съсмочньй 1 копЛенсат. с)к обкгВЛкачи ) когороГо 110)СЦД)Т 1)ОД 0:ЯГЕРИ)Л О И оот.ек със)ики 7. 1 ред)ет изооретен(осоо иом чсиия и...

Номер патента: 107387

Опубликовано: 01.01.1957

Автор: Хазан

МПК: G03B 27/73

Метки: кино, прибор, света, установки, фотопечати, фотоэлектрический, цветной

...образом, чтосреднему значению соответствует нуль шкалы.В начале измерения ручной сслабитель б устанавливают на нуль.Поочередно устанавливая зональные фильтры 3, по шкале ослабителя 7определяют при каком фильтре получается наибольший отрицательныйотсчет, а в случае отсутствия отрицательных отсчетов - наименьшийполсжительный отсчет. При этом зональном фильтре с помощью ослабителя б устанавливают ослабитель 7 на нуль. В этом положении ослабителей по шкале ослабителя б отсчитывают величину серой плотности,затем, не меняя положения ослабителя б, за двумя другими зональнымифильтрами делают по шкале ослабителя 7 отсчеты величин цветныхфильтрор, требуемых при печати с испытываемого негатива,Дифференциальный прибор с двумя фотоэлементами...

Номер патента: 107422

Опубликовано: 01.01.1957

Автор: Иванов

МПК: G03B 21/60, G03B 35/24

Метки: линзорастрового, отражающая, поверхность, экрана

...светового потока, что влечст за собой получение более четнх границ зои объемного видения, поныиение контрастности и цветовй иасьицсниости изображения, в оснсьпснссмом ниже устройстве предлагается оптическая система с растровой отражающей диафрагмировашой поверхностью, в которой места, ие занятые элементами сопряжснньх изображений, зачсрнены. Н чертеже изображена схема линзорастрового экрана с предлагаемой дна фрагмированной отражающей поверхностью,Изображение стереопары ото 1 и правого 2 источника пройдя через линзы 3 растра, п тируется на диффузиоцно-отракаощей поверхности 4. Промежутки 5э,смснт;си изображения на отражающей поверхности чернятся. Болиная 1 састь рассснноо света от многократного отражения от поверхюсти стекла...

Номер патента: 107483

Опубликовано: 01.01.1957

Авторы: Багдыкьянц, Верцнер, Зандин

МПК: G03B 17/34

Метки: перемены, пластинок, фотокамерах

...входящими в пазы 7 корпуса кассеты.Заряженная таким образом кассета устанавливается в корпус прибора на центрах и шпонке, предохраняющей от проворота относительно корпуса, Шторки при этом удаляются.Между кассетой и корпусом прибора свободно вращается на )80 от упора до упора барабан 8, имеющий гнездо 9 для приема оправ с пластинкой в положение съемки и с диаметрально противоположной стороны находящийся на равном расстоянии с фотослоем от центра экран 10 для наблюдения и настройки прибора перед съемкой.Рукоятка 11, герметически изолированная от вакуумной кассетной части, предназначена для вращения на80 " распределительной шайбы 12, поводок 13 которой выводит барабан из положения съемки в положение наблюдения на экране и обратно на 180 от...

Номер патента: 107496

Опубликовано: 01.01.1957

Авторы: Голостенов, Гольцман, Яковлев

МПК: G03B 21/14, H01K 9/00

Метки: лампа, накаливания, проекционная

...1 проекции менены д гкепиые о,ГООТВСТС 3 Т О 0 ецио 1,01. кзд 1 човьс.( П 1 эимеи 51 ес)ыс дл 51 1,п 110 проскц:и 1 Гпециальиыс лампы накаливания Кпо аиГ. Гв. М 68898 В, В. Петрова и В. Ф. Соустина с телом наКа 1 Я, И:СЕОп(п) (ПОРЪ 1 тг П 10 СКОСТИ С с) а 3:сГ)ЗЪ 11, КР(11.С Ьс М 11 Р ЯЗМЕР Я:) ( 511 ДЗР )Л 10 0 КЯ.РОВ 010 ОК(1 с 1 КИИО- ироГЛ(тор(1, и(. 0сспс 1 ивягот пэи Г 1 Т)РГОП РОГК 1 П П:ОГ ГЯ 1 ОИ(ОГО УГ)ОВНЯ лпксти и рзПо)(срио 1 и ОГСпГнил Г с(Рсс)изоОР(с,кения нз эк 1 аас.гт,1 роиГ бдит это:ГГ е;Гчс ОГО, с 1 Т;) КОИ(с)ИгУРас)с 151 ТСГа И)КЯ 13 1 ЯЪ - Гцл 1(.22 ие Го(ггветст 1 уст кои(1)ИГуРЗ (Ис ДВОЙ;Ого КЗДРОВОГО ОКНа Гтерсокиио- - проск 01 ча, т. к. ПроекЦИЯ ГтЕРСОфн,П.Мв ПРОИЗВОДскГЛ ПО ДВУ(Г)ОТа(Кт ИВИОЙ ГИСТС.,1 С Г...

Номер патента: 107502

Опубликовано: 01.01.1957

Автор: Мещеряков

МПК: G03B 41/02

Метки: аппарат, движением, киносъемки, непрерывным, обтюратором, пленки, ускоренной, щелевым

...барабана, расположенного коаксиально между барабаном, несущим пленку, и объективом камеры.Щелевой обтюратор и пленочный барабан вращаются в противоположных направлениях,Изобретенный аппарат дает возможность производить съемку с частотой большей, чем у известных аппаратов.Устройство аппарата схематически показано на фиг, 1, 2, 3. Аппарат имеет два барабана, вставленных один в другой. На внутреннем барабане 1 помещается кинопленка. Внешний барабан 2 имеет щели, расположенные равномерно по всей длине окружности и параллельно оси его вращения. Оба барабана расположены в светонепроницаемой - камере 3, в одной из стенок которой вмонтирован объектив 4. Барабаны приводятся во вращение электродвигателем 5. Вращение барабанов синхронно и...

Номер патента: 107534

Опубликовано: 01.01.1957

Автор: Севергин

МПК: G03B 27/06

Метки: аппарат, светокопировальный

...суконной ленты 2, врзгцающей цилиндр н прижимаю 1 цей кальку и оумягу; печатающих ламп 3 (например типа ПРК, ПРК); узла 4 исполнительного механизма для обрезания светочувствительной бумаги и снятия кальки с цилиндра; проявочного устройства 5; электродвигателя б; узла 7 счетчика оборотов с электроконтяктным реле для управления исполнительным механизмом.Отличием опись 1 ваемого светокопировального аппарата является наличие счетчика оборотов с электроконтактным реле и исполнительного механизма для обрезания бумаги и снятия кальки.Счетчик оборонис от оси 8 печконечной шестер тов получает вращеатного цилиндра. Ня не счетчика укреп107534леь кулачок 9, При ращении кулачок замыкает контактное устройство, устанав:иваемос и положение,...

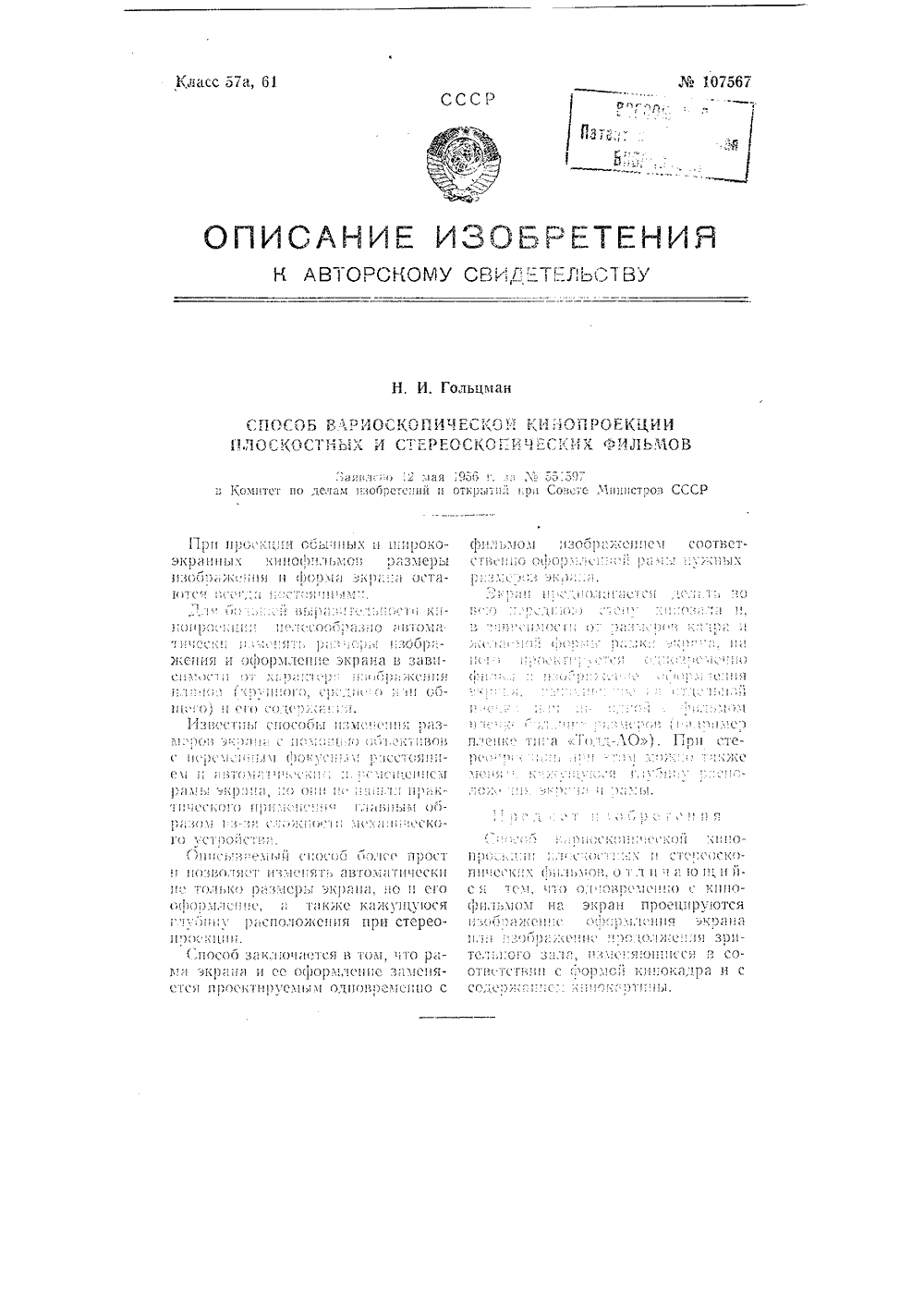

Номер патента: 107567

Опубликовано: 01.01.1957

Автор: Гольцман

МПК: G03B 35/00

Метки: вариоскопической, кинопроекции, плоскостных, стереоскопических, фильмов

Номер патента: 107570

Опубликовано: 01.01.1957

Автор: Ермаков

МПК: G01M 11/00, G03B 43/00

Метки: зеркал-компенсаторов, кинопроектора, мехау, проверки, точности, юстировки

...изготовляются с погрешностями, достигающими 0,02 и.и.Описываемый способ юстировки зеркального компенсатора исключает применение тестфильмов и связанные с ними погреш- т СТИРОВКИ ЗЕРКАЛЕКТОРА МЕХАУ омитст по делам изобретенийстров СССР С противоположной стороны оптической системы проектора вместо длиннофокусного объектива устанавливается второй коллиматор 3 с окуляром (зрительная труба), в фокальной плоскости которого установлена штриховая измерительная сетка.При вращении барабана с зеркалами-компенсаторами, одно из которых 4 отражает световой поток от источника света и следит за движением фильма, а второе д компенсирует движение изображения, в плоскости на фоне сетки получается неподвижное изображение тест-объекта в том случае,...

Номер патента: 107663

Опубликовано: 01.01.1957

МПК: G01C 19/00, G03B 37/00

Метки: 107663

...направлениям, выявленные при обработке результатов съемки.С этой целью уровень устанавливается в особом карданном подвесе, где 1 - электролитический уровень; 2 - внутреннее кольцо кардана, несущее уровень; 3 - внешнее кольцо кардана, полуоси которого установлены в неподвижных подшипниках, жестко связанных с внутренним кольцом . кардана самой установки; 4 - микрометрические :установочные визиты колец кардана; 5 - отсчетные баранчики винтов;6 - контрпружины, Микрометрические винты 4 имеют соответствующие устройства, контрящие их после регулировки.При развороте самолета для захода на последующий маршрут возникающие центробежные силы вызывают завал установки, так как дажеври выключении питания гиромоторов их...

Номер патента: 107664

Опубликовано: 01.01.1957

Автор: Лапаури

МПК: G02B 27/02, G03B 27/54

Метки: аппаратов, кинокопировальных, осветительная

...круглыми отверстиями предложено оптическое устройство с призмой, ко горан разде,яет нетвой поток печатного зрачка )га два одинаковых иучк и раздвигаст их на толи)ииу среднего печатного диска, бла)одря чсму световой поток этим диском и экраицрустся, обходя его,Н рис. 1 изобра)кена призма и ход иучк света через цее; иа р)1 ) Обиь 51 Опгц)сская схема печтиого устройсгв.Призм)1 ( и рдв,15)с 1 с(ц)оц в 1- доиз)и. иПи. П 1)цЗ)э 1-к 0)1, ди 1 О. палиц)151 гри) 2 кот)1)Ойломицнров)и П половице своей ширины, вс,сдсвцс чего одна половина работс кк приз)1-к 1), и др 1 гя . -кк ромбц и ск)я призм,Чгии); Дигоильиой грии и сорт стекл подобраны таким образом, что и вьх),чиой лороце остается незаполненная светом перемычк, равная толи)иис среднего диска...

Номер патента: 107665

Опубликовано: 01.01.1957

Авторы: Гольцман, Щекочихин

МПК: G03B 1/48, G03B 21/26, G03B 35/24 ...

Метки: визирное, стереокинопроектору

...зрителей прц просмотре стереофильмов по безочковой системе визирное устройс гво, осу 1 цествленное . в соответствии с ав г. св.86267 состоит из четырех опгико-механических систем и размещено в дополнительно сделанном проекционном окне,Преллагаемое лля той же цели более простое устройство размещается непосредственно в стереокицопроекторе.Схема этого устройства показа. ца на фигуре, Во вкладыше 2, помещаемом в фильмовом канале стереокинопроектора, проделаны три щели, из которых две щели 3 црикрыть 1 зелеными светофильтра. мц, а щель 4 црикрь 1 та красным светофильтром, Источник света 1 проецирует зелець 1 е щели 3 че. рез объективы стереокинопроектора 5 ца растровый экран б и его небольшой участок 7, В отдельном случае вместо...

Номер патента: 108090

Опубликовано: 01.01.1957

Автор: Кирлиан

МПК: G03B 41/00, G03G 17/00

Метки: конденсаторная, обкладка

...описанному в авт, св. М 106101, часто применяют обле.0 цис, т. с, гибкие, конденсаторпыс обкладки, представляющие собой металлическую пластину, покрытую листом целлулоида. Однако ьслсдствис неодинаковой упругости металла и целлулоида облегание происходит неравномерно и на снимках получаются тени.Согласно изобретению вместо металлических, покрытых целлулоидом обклядок применяют обкладки, выполненные из засвеченной и проявленной фотопленки.Проявленная фотопленка приобретает свойства проводимости и моткет врыть нспользов оок,ядк 1 коденсдт1) ф 15 ов 11 и в эл. лс Бысок 011 1 ястот ПОЛ 1 СНИС ВЫСОКОГО ков, тдк как черн и прояв,синая пле рассеяиые вудли 155 днд в качестве ора при фтоктрическом по- Ы, ООССПЧИБЯЯ качества снимая, засвечсння...

Номер патента: 108092

Опубликовано: 01.01.1957

Автор: Кирлиан

МПК: G03B 41/00, G03G 17/00

Метки: объектов, различного, рода, снимков, фотографических

...участок укладывают фотопленку эмульсией к объекту и накрывают целлулоидом, после чего по экспонируемому участку прокатывают ролик (только один раз)При дактилоскопических съемках (фиг. 4) удобнее устанавливать фасонные ролики на подставке, снаб108092женной осью, на которой они могут свободно вращаться,Стабилизация экспозиции определяется стаоильностью плошади соприкосновения активной обкладки с объектом, Так как плошадь соприкосновения с объектом у ролика всегда постоянна 1 линия касания), то и мощность на единицу площади остается постоянной, какой бы величины объект ни был, а в связи с этим экспозиция остается стабильной (продолжительность экспозиции устанавливается по желанию и стабильна в любой точке),При использовании роликов...

Номер патента: 108102

Опубликовано: 01.01.1957

Автор: Вернер

МПК: G03B 7/16

Метки: вспышкой, выбора, диафрагмы, заданным, контрольным, коэффициентам, правильного, расстояния, соотношения, съемках, установочное

...при переносе данных со счетного приспособления на установочное кольцо диафрагмы, последнее использовано в качестве элемента счетного приспособления, для чего неподвижная шкала его расположена на оправе объектива или корпусе центрального затвора, а подвижная шкала его на установочном кольце диафрагмы, причем масштаб шкал. выбран таким образом, чтобы прочитываемое значение шкалы диафрагмы представляло собой частное из противостоящих значений шкалы контрольных коэффициентов вспышки и шкалы расстояний.2, Установочное устройство по и. 1, отличающееся тем, что на кольцо установки диафрагмы в качестве подвижной шкалы счетного приспособления нанесена шкала расстояний.3, Установочное устройство по п. 1, отличающееся тем, что на кольцо...

Номер патента: 108142

Опубликовано: 01.01.1957

Авторы: Крылов, Шмаков

МПК: G03B 27/02, G03C 7/00

Метки: высокой, гидротипная, производительности

...эмульсионного слоя.В описываемой конструкции машины д;и увеличения производительности процесс переноса краси- геля, требующий определенного времени и температуры, отделен от процесса совмещения и осуществляется специальным устройством.На чертеже изображена схема предлагаемой гидротипной машины высокой производительностиЧатричная пленка со сматывателя 1 проходит через кювету 2 и поступает на задерживающие зубчатые барабаны 3 и 4, на которых она растягивается до заданного шага перфорации, отвечающего шагу совмещения пленок. Бланкфильм со сматывателя 5 проходит через кювету 6, каплесдуватель 7, бачок смачивателя 8 и поступает на задерживающие зубчатые барабаны 9 и 10 д:и растягивания пленки до шага совмещения. С задеркивающих барабанов...

Номер патента: 108638

Опубликовано: 01.01.1957

Автор: Матвеев

МПК: G01J 1/00, G03B 7/02

Метки: фотоэлектрический, экспозиметр

...кнопка для установки шкалы 2 чувствительности пленки и заводки шкалы 3; цифрой 4 - конус для поднятия и опускания арретира 5; 6 -прижимная пружина фиксации стрелки; 3 - круговая шкала относительной диафрагмы; 7 - рычаг для заводки шкалы 3; 8 - возвратная пружина рычага 7; 9 - пружина для возвратного положения шкалы 3;2 в кругов шкала светочувствитсльности материала и экспозиппй от 11000 до 60 сек.; 10 - ролик для установки шкалы 2 в окне щитка;11 - магнит; 12 - подвижная часть магнитоэлектрической системы;13 - ссленовый фотоэлемент. 1. Фотоэлектрический экспозиметр, в котором при нажиме на кнопку освобождается от арретира стрелка микроамперметра и взводится пружина, перемещающая затем одну из шкал до упора с отк, впившейся при...

Номер патента: 108833

Опубликовано: 01.01.1957

Авторы: Арно, Вальтер, Вернер, Хорст

МПК: G03B 1/54

Метки: кассетах, перемещения, пленки, фотокамерах

...радиусах изгиба на фотопленке могут появиться остаточные деформации, не устранимые прижимной пластннкон кадрового окна и нарушающие плоскостность пленки.Предложенный способ позволяет избежать остаточной деформации фотопленки. Он заключается в тоьнаправляющее устройство длятопленкн перед кадровым окном (в виде роликов, дуг, зубчатых барабанов, группы роликов и др.) имеет такой диаметр или расположение, при котором петля пленки, создаваемая перед кадровым окном, будет не меньшей длины, чем длина кадра. Это обеспечивает радиус изгиба пленки, практически не дающий оста1088333, 4 и 5, где 1 - сматываю 1 цая катушка; 2 - наматывающая катушка;3 - направляющее устройство;4 - кадровое окно фотоаппарата; Б - прижимная пластинка кадрового...

Номер патента: 108834

Опубликовано: 01.01.1957

Авторы: Ханукаев, Щекочихин

МПК: G03B 43/00

Метки: кадров, освещенности, стереопары

...по вертикали у границ светового пятна.Это обстоятельство позволяет осуществлять регистрацию размещения светового пятна в плоскости фильмового канала.Конструкция описываемого устройства схематически изображена на чертеже.Устройство состоит из двух одинаковых светопроводов 1, один из которых расположен сверху, а другой снизу кадрового окна фильмового канала 2 со стороны источника света. Световой лоток проходит через участок а и, отразившись от грани среза б, выходит через торец в светопровода 1 на фотоэлементы д. При симметричном размещени светопроводов относительно центра светового пятна на контрольном рпборе 1 стрслкао;.ьст О. Смещение светового пятна вверх или вниз фиксируется прибором отклонением стрелки в соответствующую...

Номер патента: 108976

Опубликовано: 01.01.1957

Авторы: Волынский, Петров, Чернощеков

МПК: G01D 5/54, G01P 3/68, G03B 7/16 ...

Метки: газа, движущихся, других, капель, потоке, фотографирования, частиц

...НЕ 1:,ОТОРЬМ УГГ 10., к Оси потокаПринципиальная схема описьцзаемого устройства изооряжсца на черУстро)сз во сос-,о)гг из: (ротоммножп - ,сля 1 электронно-релсйцой я.)- паратуры 2, искрового разрядника ), фотоаппарата 4, второго фотоумцожитс,)5(,э, хронографа 6.Принцип;(сйстВи 51 стрОистВя состоит в с,)слуюц(ем.Фотогр я фиру)ОП(ая оптическа я система У настроена на плоскость .-1 В, расположенную под некоторым углом к оси газового потока, в реЗУГГЬтс)ТЕ ЧЕГО КЯП)Я, ПО КЯКОЙ ОЫ траектории оца ни двигалась, неизбежно ее пересекает. Чтобы экспоИцрОВацце КЯПЛИ Пр(ц)с ХОдЛО и МО- мент пересечения сю этой плоско(ти, сгМ 5 кит синх 1)онизи 1)уюп(я 51 си- СТСЗ Я, (.0(.Т 051 Пс 151 ИЗ П,)ОСКОО СВСТОВОГО Г)уЧс) 1 - -7.1, Ияц)ТИВЛС,П 010 вдол)...

Номер патента: 109180

Опубликовано: 01.01.1957

Автор: Бегунов

МПК: G03B 27/32, G03B 37/06, G03B 41/04 ...

Метки: муара, объектов, растровых, репродукционным, съемке, устранения, фотоаппаратам, явления

...во время съемки перед объективом. В случае применения одного клина изображение точки А 1 при его вращении будет описывать окружность малого радиуса, размывая в нужной сте 1858 в Комитет по делам изобретенийте Министров СССР пени, зависящеи от преломляющего угла клина, изображение точки. В случае применения двух клиньев они вращаются в разные стороны с равными скоростями, заставляя колебаться изображение точки Л, по прямой линии. Если клинья вращаются в одну сторону с равными скоростями, изображение точки Л, будет перемещаться по окружности, радиус которой будет определяться первоначальным положением клиньев. При вращении клиньев в разные стороны с равными скоростями при одновременном вращении их как одно целое вокруг общей...

Номер патента: 109287

Опубликовано: 01.01.1957

Авторы: Безносов, Дементьев

МПК: G03B 15/035, H01H 13/02

Метки: ламп, накаливания, проекторах, резервирования

...с двумя лампами просвечивания 2 и 3, сочлененной через кулисный механизм 4, 5 с плунжером 6 соленоида 7. Каретка может совершать возвратно-поступательные движения по двум горизонтальным направляющим 8. К устройству через переключатель 9, ось 10 которого жестко связана с главной осью 11 кулисного механизма, подводится постоянный ток так, как это показано на чертеже.В момент перегорания рабочей лампы просвечивания электрическая цепь разрывается, плунжер вытягивается из соленоида с помощгио пружины растяжения и, воздействуя на кулисный механизм, заставляет переместиться каретку 1 на такое расстояние, при котором на место перегоревшей лампы становится резервная. При этом переключатель 9 автоматически занимает новое положение, обеспечивающее...

Номер патента: 109614

Опубликовано: 01.01.1957

Автор: Франковский

МПК: G03B 1/62

Метки: автоматической, серии, снимков, съемки, съемное, типа, фотоаппаратам, фэд

...два цикла съемки и предусматривающей облегченный перевод аппарата с автоматического режима съемки на нормальный и обратно.Н а чертеже представлена в двух проекциях схема описываемого прис.".особления.Приспособление, заключенное в корпус 1, укрепляется на верхней коьшке аппарата с одной стороны посредством планки 2, вводимой в салазки для насадок 3, и с другой стороны - упругим колпачком 4, надеваемым на заводную головку 5.На барабан 6, в котором находится пружина, заводимая с помощью диска 7, крепится шестерня 8, имеющая в противоположных сторонах два зуочатых венца 9, несущая два кулачка 10, воздействующие через шарик 11 и цилиндр 12 даря наличию на шестерне го барабана двух зубчатых и кулачков за один оборот а цикл съемки...
