Оригиналодержатель для микрофильмирующего аппарата

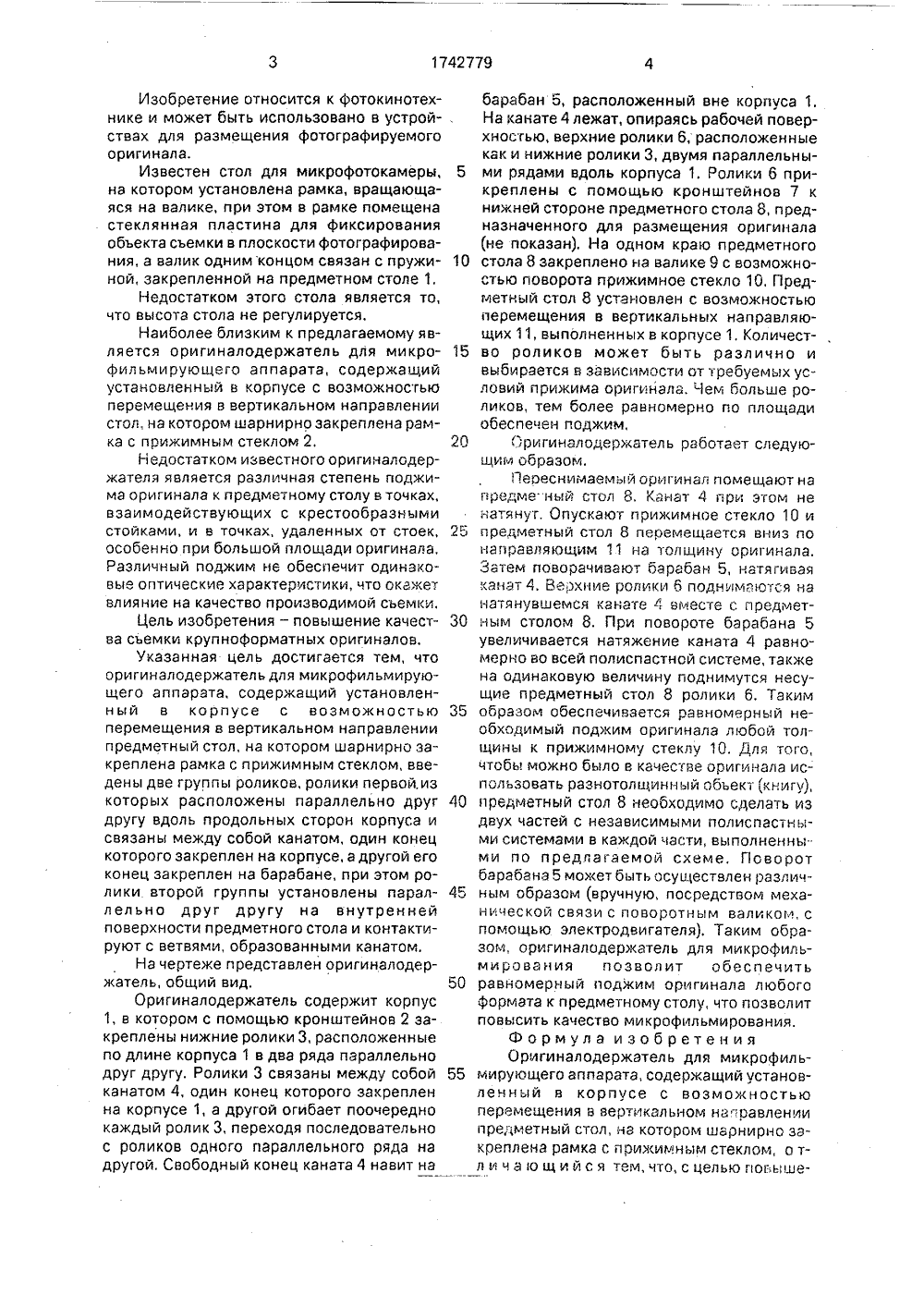

ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЪ(54) ОРИГИНАЛОДЕРЖАТЕЛЬ ДЛЯ МИКРОФИЛЬМИРУЮЩЕГО АППАРАТА(57) Изобретение относится к фотокинотехнике, может быть использовано в устройствах для размещения фотографируемого оригинала и повышает качество съемки крупноформатных оригиналов. Оригиналодержатель содержит корпус 1 с перемещаемым в вертикальном направлении предметным столом 8 с прижимным стеклом 10. В корпусе 1 закреплены двумя параллельными рядами ролики 3, на которые навит канат 4, поочередно переходящий с роликов одного параллельного ряда на ролики другого, На ветвях каната 4 свободно лежат другие ролики 6, установленные с помощью кронштейнов 7 с нижней стороны предметного стола 8, Один конец каната 4 закреплен на корпусе 1, а другой навит на барабан 5. 1 ил,Изобретение относится к фотокинотехнике и может быть использовано в устройствах для размещения фотографируемого оригинала.Известен стол для микрофотокамеры, на котором установлена рамка, вращающаяся на валике, при этом в рамке помещена стеклянная пластина для фиксирования объекта съемки в плоскости фотографирования, а валик одним концом связан с пружиной, закрепленной на предметном столе 1,Недостатком этого стола является то, что высота стола не регулируется,Наиболее близким к предлагаемому является оригиналодержатель для микрофильмирующего аппарата, содержащий установленный в корпусе с возможностью перемещения в вертикальном направлении стол, на котором шарнирно закреплена рамка с прижимным стеклом 2.Недостатком известного оригиналодержателя является различная степень поджима оригинала к предметному столу в точках, взаимодействующих с крестообразными стойками, и в точках, удаленных от стоек, особенно при большой площади оригинала, Различный поджим не обеспечит одинаковые оптические характерлстики, что окажет влияние на качество производимой съемки.Цель изобретения - повышение качества съемки крупноформатных оригиналов.Указанная цель достигается тем, что оригиналодержатель для микрофильмирующего аппарата, содержащий установленный в корпусе с возможностью перемещения в вертикальном направлении предметный стол, на котором шарнирно закреплена рамка с прижимным стеклом, введены две группы роликов, ролики первой.из которых расположены параллельно друг другу вдоль продольных сторон корпуса и связаны между собой канатом, один конец которого закреплен на корпусе, а другой его конец закреплен на барабане, при этом ролики второй группы установлены параллельно друг другу на внутренней поверхности предметного стола и контактируют с ветвями, образованными канатом.На чертеже представлен оригиналодержатель, общий вид.Оригиналодержатель содержит корпус 1, в котором с помощью кронштейнов 2 закреплены нижние ролики 3, расположенные по длине корпуса 1 в два ряда параллельно друг другу, Ролики 3 связаны между собой канатом 4, один конец которого закреплен на корпусе 1, а другой огибает поочередно каждый ролик 3, переходя последовательно с роликов одного параллельного ряда на другой, Свободный конец каната 4 навит на 5 10 15 20 25 30 35 40 барабан 5, расположенный вне корпуса 1, На канате 4 лежат, опираясь рабочей поверхностью, верхние ролики 6, расположенные как и нижние ролики 3, двумя параллельными рядами вдоль корпуса 1. Ролики 6 прикреплены с помощью кронштейнов 7 к нижней стороне предметного стола 8, предназначенного для размещения оригинала (не показан), На одном краю предметного стола 8 закреплено на валике 9 с возможностью поворота прижимное стекло 10, Предметный стол 8 установлен с возможностью перемещения в вертикальных направляющих 11, выполненных в корпусе 1, Количество роликов может быть различно и выбирается в зависимости от требуемых условий прижима оригинала. Чем больше роликов, тем более равномерно по площади обеспечен поджим,Сригиналодеркатель работает следуюшим образом.Пеоеснимаемый оригинал помещают на предме"ный стол о". Канат 4 при этом не натянут. Опускают прижимное стекло 10 и предметныл стол 8 перемещается вниз по направляющим 11 на толщину оригинала, Затем поворачивают барабан 5, натягивая канат 4. Верхние ролики 6 поднимаются на натянувшемся канате 4 вмесге с предметным столом 8. При повороте барабана 5 увеличивается натяжение каната 4 равномерно во всей полиспастной системе, также на одинаковую величину поднимутся несущие предметный стол 8 ролики 6. Таким образом обеспечивается равномерный необходимый подким оригинала любой толщины к прижимному стеклу 10, Для того, чтобы можно было в качсстве оригинала использовать разнотолщинный объект (книгу), предметный стол 8 необходимо сделать из двух частей с независимыми полиспастными системами в каждой части, выполненными по предлагаемой схеме. Поворот барабана 5 может быть осуществлен различным образом (вручную, посредством механической связи с поворотным валиком, с помощью электродвигателя). Таким образом, оригиналодержатель для микрофильмирования позволит обеспечить равномерный поджим оригинала любого формата к предметному столу, что позволит повысить качество микрофильмирования,Формула изобретения 0 ригиналодержатель для микрофильмирующего аппарата, содержащий установленныи в корпусе с возможностью перемещения в вертикальном на равлении предметный стол, на котором шарнирно закреплена рамка с прижимным стеклом, о тл и ч а ю щ и й с я тем, что, с целью повы ше1742779 10 20 25 30 35 40 45 50 Составитель С,КовринаТехред М,Моргентал Корректор М,Максимишинец Редактор Н,Рогулич Заказ 2284 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ния качества съемки крупноформатных оригиналов, в него введены две группы роликов, ролики первой из которых расположены параллельно друг другу вдоль продольных сторон корпуса и связаны между собой канатом, один конец которого закреплен на корпусе, а другой его конец закреплен на барабане, при этом ролики второй группы установлены параллельно друг 5 другу на внутренней поверхности предметного стола и контактируют с ветвями, образованными канатом.
