G03B 9/08 — затворы

Номер патента: 27281

Опубликовано: 31.07.1932

Автор: Сичинава

МПК: G03B 9/08

Метки: камера, кассеткой, пластинкой, рубинового, снабженная, стекла, темно-красного, фотографическая

...передвиже и уборки их по воротными в на шарнире 6. у 4 наблюины 5 и 11 к для съеики сделаны пой плоскости рыв штор бу 3. Кагаз ия пластин ле съеики вертикальн ет изоб ния. фической канте16992 авочная руби- лена в ценВидоизм иеры, опис отличавще новая плас тральнои за нение фотогр анной в пат еся тем, чтодо тинка устано творе. ВТОРСНОЕ СВИдЕТБ фотографической ка кой из темнсновной патент на имя того же л В патенте16992 описана фотографическая камера, снабженная кассеткой с пластинкой нз темно-красного рубинового стекла, в которой применена вторая пластинка из рубинового стекла, присоединенная к шторному затвору для установки ее перед негативом во время наводки на фокус камеры,В предлагаемом видоизменении этой камеры, изображенной на...

Номер патента: 27825

Опубликовано: 30.09.1932

Автор: Чеварда

МПК: G03B 9/08

Метки: затвора, камеры, спуска, фотографической

...к съемке диск 3 устанавливают против стрелки 8, а для установки выдержки служит валик 20 с рычажком 12 и диском 1 со шкалой на нем, который устанавливают против стрелки 25, Перед съемкой заводится пружина на оси шестерни 14, сцепляющейся с шестернею 28 на валике 20, Если оттянуть защелку 26, то валик 20 начнет вращаться, а за ним и диск 3, пока рычаг 4 не заскочит в вырез 2, вследствие чего за нитку 24 будет спущен затвор; при этом рычаясок 4 ударится в защелку 15, которая разъединит диск 3 с валиком Ю и последний будет вращаться и поворачивать рычажок 12, установленный на валике 22 и снз 1 бженный выступом 13, до тех пор, пока он не нажмет на защелку 23, при чем действием пружины 21 рычажок,12 возвращается в исходное положение и...

Номер патента: 33394

Опубликовано: 30.11.1933

Автор: Чапурский

МПК: G02F 1/03, G03B 15/04, G03B 9/08, G03B 9/62 ...

Метки: аппарата, затвор, фотографического, электрический

...напряжения нагобФкладки конденсатора; длительность ее регулируется скоростью сгорания спе.- циального поедохранителя.Чертеж изображает схему предлагаемого затвора.Затвор состоит из двух помещенных перед объективом 1 фотографического аппарата призм Николя 2 и 3, между которыми установлен конденсатор Керра. Напряжение на обкладки конденсатора подается от источника тока 5 через предохранитель б, включенный в цепь источника тока 7.Для производства экспозиции на конденсатор 4 подают напряжение от источника тока 5, для чего замыкают контакт 8. Одновременно предохранитель б включают в цепь источника тока 7, для чего замыкают контакт 9. Подбирая сечение нити предохранителя б, получают большую или меньшую скорость ее сгорания, чем и...

Номер патента: 92346

Опубликовано: 01.01.1951

МПК: G03B 1/02, G03B 19/02, G03B 9/08

Метки: 92346

...чертеже изображена принципиальная схема устройства аэро- фотоаппарата.Аэрофотоаппарат состоит из двух частей: кассетной 1 и камерной 2, из которых каждая имеет свой самостоятельный электродвига. тель 3. Работа электродвигателя синхронизируется по циклу работы аэрофотоаппарата электроконтактными устройствами. Кассетная часть сьязана с камерной частью многожильным электрошнуром.Электродвигатель камерной части, получив импульсы от интервалометра (командного прибора, который на схеме не показан), начинает вращать через редуктор 4 приводной валик б затвора и кулачки 6 и 7. Кулачок 7 замыкает контакты 8, поддерживающие питание электродвигателя камерной части по окончании импульса от интервалометра в продолжении полного оборота валика...

Номер патента: 124304

Опубликовано: 01.01.1959

Авторы: Дубовик, Кевлишвили, Шнирман

МПК: G03B 39/02, G03B 9/08

Метки: высокоскоростная, камера

...методе динамического измерения скорости.Принципиальная оптическая схема камеры приведена на чертеже.Лучи света от объекта съемки попадают во входной объектив прибора. После отражения от двух зеркал лучи проходят через оптические детали затвора взрывного типа и создают промежуточное изображение в пространстве, расположенном между двумя отраженными плоскостями вращающихся зеркал. После десятикратного отражения света от отоажающих плоскостей зеркал промежуточное изображение посредством малых линз передастся на фотопленку. За лннзамн на фотопленке экспонируются друг за другом изображения объекта съемки. Зеркальная система прибора приводится в движение прн помощи электромотора.Система автоматического управления камерон выполняет следующие...

Номер патента: 154131

Опубликовано: 01.01.1963

МПК: G03B 9/08

Метки: 154131

...вращающийся относптелы 10 Оси 2, находится В край 1 ем правом положении и заперт крк 1- ком 3, Рычаг 4 выступом 6 под действием пружины 6 стремится поверг)Ть сектор в левое положение. Рычаг / деркиваетсЯ в левОм крайнем положении эксцентрично установленным пальцем 8. При нажиме спу- скОВОЙ кнопки (на чертеже не ИОК 23212) па крючок 3, рычаг .1 под денствием пружины 6 поворачивает сектор в крайнее левое положение до упора 9. При этом трибка 10 управляет лепестк 11 мп, 1 пторкямп плн жяпюзями в зависимости от типа затвора.154131Крючок 11 зацепляет выступ 12 сектора, Для дальнейшего взвода затвора надо повернуть диск 13 взвода и перемотки пленки с пальцем 8 на угол 180 (при перемотке пленки на один кадр диск с пальцем поворачивается...

Номер патента: 163487

Опубликовано: 01.01.1964

МПК: G03B 39/00, G03B 9/08

Метки: 163487

...разряда.По предлагаемому способу прекращение засвечиваньхя светочувствительного слоя обеспечивается жидкостным султаном, возникающим при взрыве или искровом разряде в жидкости, помещенной между двумя защитными стеклами так, чтобы е свободная поверхность в спокойном состоянии касалась светового канала оптической системы.Султаннепрозрачная среда, образующаяся в результате кавитации жидкости. Плотность (непрозрачность) этой среды может быть значительно увеличена при применении малопрозрачных жидкостей. Время перекрытия светового канала зависит от начальной скорости подъема султана и отразмера сечения светового канала.ВрЕПтУ-"ществования султана зависит от мощности взрыва (искрового разряда) и от глубины его погружения.Таким образом...

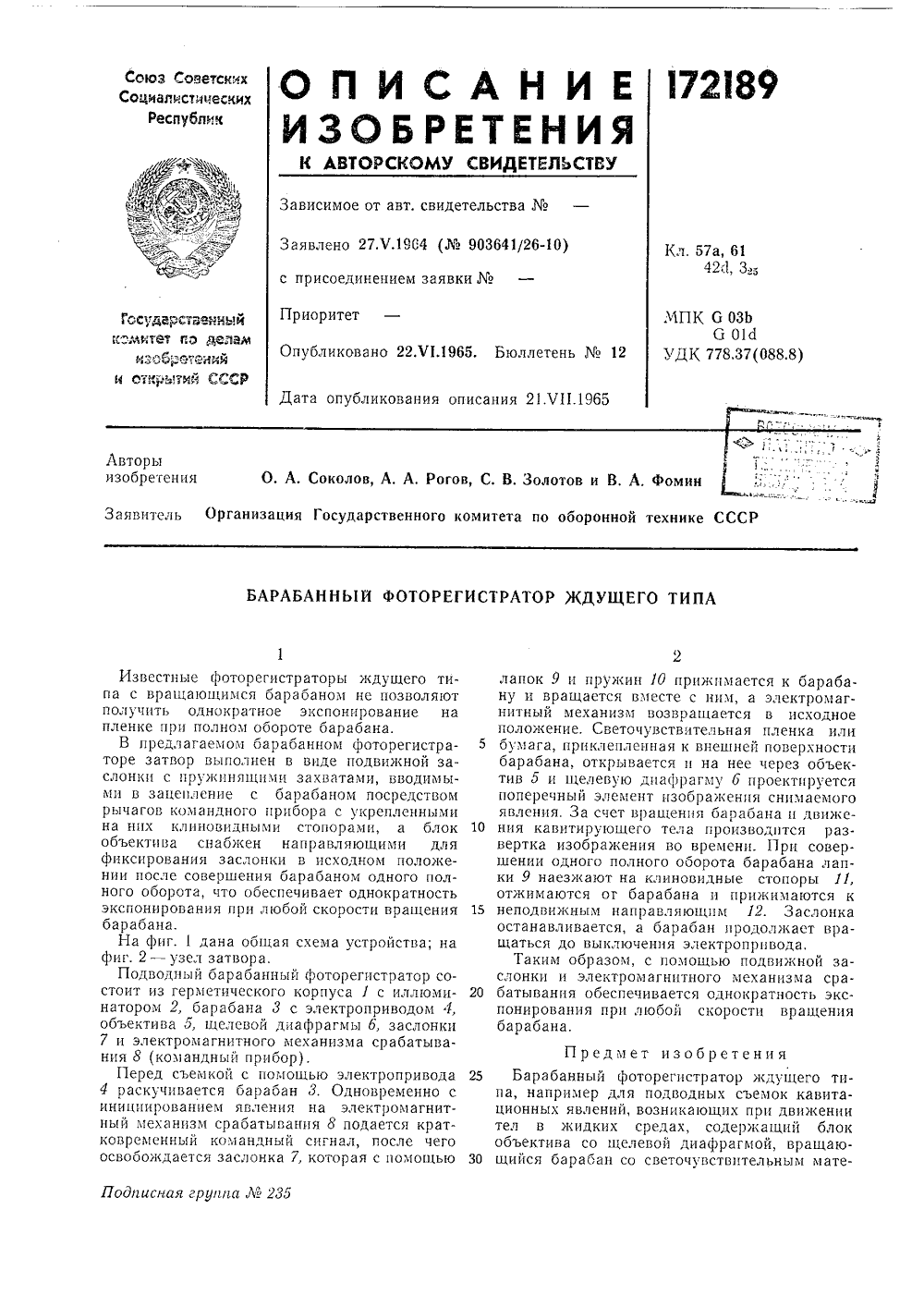

Номер патента: 172189

Опубликовано: 01.01.1965

Автор: Организаци

МПК: G03B 39/04, G03B 9/08

Метки: барабанный, ждущего, типа, фоторегистратор

...3. Одновременно с инициированием явления на электромагнитный механизм срабатывания 8 подается кратковременный командный сигнал, после чего освобождается заслонка 7, которая с помощью лапок 9 и пружин 10 прижимается к барабану и вращается вместе с ним, а электромагнитный механизм возвращается в исходное положение, Светочувствительная пленка нли 5 бумага, приклепленная к внешней поверхностибарабана, открывается ц на нее через объектив 5 и щелевую диафрагму б проектируется поперечный элемент изображения снимаемого явления. За счет вращения барабана ц двцже ния кавитирующего тела производится развертка изображения во времени. При совершении одного полного оборота барабана лапки 9 наезжают на клиновидные стопоры 11, откимаются ог...

Номер патента: 210656

Опубликовано: 01.01.1968

Автор: Илларионов

МПК: G02F 1/09, G03B 39/00, G03B 9/08 ...

Метки: затвор, магнитооптический

...магнитооптический затвор отличается от известных тем, что он снабжен концентратором магнитного поля из сверхпроводящего материала, сверхпроводимость которого не нарушается под действием магнитного поля. Концентратор выполнен в виде усеченных конусов, обращенных один к другому вершинами. Зто позволяет значительно уменьшить величину магнитного поля в катушке и упростить электрическую систему.На чертеже представлена принципиальная схема магнитооптического затвора,Затвор содержит наполненный жидким гелием сосуд 1 Дьюара с расположенным в нем двухконусным концентратором 2 магнитного поля из сверхпроводящего материала, прозрачный цилиндр 3, например, из тяжелого флинта, и стеклянные светопроводы 4, выполненные на увеличение или уменьшение...

Номер патента: 305444

Опубликовано: 01.01.1971

Авторы: Арутюнов, Кузнецов

МПК: G03B 9/08

Метки: затвор, световой

...именно, к световым затворам и модуляторам света,Известные световые затворы, в которых в качестве подвижной заслонки используются металлические пластины в поле электромагнита, имеют сложную конструкцию, большие размеры, невысокие надежность и предельную частоту срабатывания и потребляют большую мощность.В предлагаемом изобретении, с целью уве. личения предельной частоты срабатывания зазора, в качестве подвижной заслонки использсвана капля ртути, помещенная в капсулу (оболочку) с парой электродов. Сама же капсула помещена между полюсами электромагнита, а в его полюсах сделано окно так, чтобы ртуть, перемещаясь под действием сил, возникающих при взаимодействии магнитного поля электромагнита с током, протекающим по ртути, перекрывала его в...

Номер патента: 334539

Опубликовано: 01.01.1972

Авторы: Анисимов, Кириллов, Ковалев

МПК: G03B 9/08

Метки: быстродействующий, действия, затвор, искрового

...которые расположены в нижней части корпуса, заполненной жидкостью, распыляющейся под действием ударной волны электрического разряда.В предлагаемом затворе с целью повышения эффективности его действия нижняя часть корпуса выполнена в виде клинообразной выемки.На чертеже представлена схема предла; аемого затвора.Затвор состоит из металлического корпуса 1, имеющего сквозные отверстия, закрываевтые ввинчивающимися окнами 2. Нижняя часть корпуса выполнена в виде клинообразной выемки путем смещения центров на необходимое расстояние /. В полости т находится высоковольтный электрод 4. Диафрагма б отделяет верхнюю часть полости б от заполненной жидкостью нижней полости 3. АНИ. 3 Затвор работает следующим образом.При искровом разряде между...

Номер патента: 397888

Опубликовано: 01.01.1973

Автор: Мамон

МПК: G03B 9/08, G04F 10/00

Метки: выдержек, фотозатворов

...устройств 17 и 18 включен триггер 19, управляющий ключевой схемой 20, которая связывает выход кварцевого генератора 21 со счетчиком 22 импульсов.Работает устройство для измерения выдержек фотозатворов следующим образом, При срабатывании контролируемого затвора проис- юлит кратковременное освещение прц помощи источника света фотоэлемента. Последний вь 397888Лает ток, величина которого извснястся но времени пропорционально изменению во времени светового потока, прохоляшсго через затвор. Сигнал в виде напряжения, снимаемый с нагрузки фотоэлемента, которой является ре,зистор, усиливается и преобразуется лифференциальными,каскадамп г, два равновеликих по амплитуде, но разнополярных импульса 1 и Б (фиг. 3). Причем импульс:1 получается на...

Номер патента: 518753

Опубликовано: 25.06.1976

Авторы: Беленький, Коган, Цемехман, Шаповал

МПК: G03B 9/08

Метки: диафрагмы, затвора, зеркального, объективного, одно, привода, прыгающей, совместного, фотоаппарата, шторного

...а пружина 7 - на корпусе.Кулачок 8 (элемент оси первой шторки)жестко посажен на оси первой шторки и за.фиксирован защелкой 9. На кулачке 8 закреплен палец 10, с помощью которого рычаг 2 повернут против часовой стрелки. Вэтом положении рычаг 2 зафиксирован защелкой 11, которая жестко связана сфлажком 12, расположенным на пути движенияотгибки 13 тормозного кулачка 14, связан.ного со второй шторкой.Рычаг 4 привода диафрагмы связан через рычаг 1 5 с качающей планкой 1 6, контактирующей со штифтом 17 о; ьектива(начертеже не показан). Рычаг 4 заблокированспускной защелкой 18, которая контактирует с конусом 19, закрепленным на спусковой планке 20. Фигурный рычаг 3 зафиксирован собачкой 21, связанной с рычагом 4. Рычаг 3 снабжен отгибкой 22, а...

Номер патента: 518754

Опубликовано: 25.06.1976

Авторы: Дубатовко, Шибаров

МПК: G03B 9/08

Метки: залинзовый, фотозатвор

...колонкаВ 1 асточку платы 6 пометцен зубчатый обод 9, вращающийся в ней и удерживаемый от выпадания планками 10. Обод 9 приводится во воашение шестерней 11, сидящей на валу двигателя (на чертеже не показан), и сцеплен с шестернями 12 на валиках 13, Поужины коучения 14 одним концом соединены с шестернякти 12, а другим - с дисками-кулачками 4 Эксцентрично установленные пальцы 15 могут перемешаться в пазах 16 заслонок 1 и 2. Штиф ты 17, неподвижно соединенные с закрываюшими заслонками 2, помешены в направляюшие 3, Диски-кулачки 4 охватываю якоромыслами 5, качающимися на осях 18, Упоры 1 9, запрессованные в коромысла 5, упираясь в зуб наружной поверхности дисков-кулачков 4, могут фиксировать их в двух положениях, С другими концами...

Номер патента: 533900

Опубликовано: 30.10.1976

Авторы: Буреев, Кожанов, Осипов

МПК: G03B 9/08

Метки: затвор, световой

...катушкой.Сердечник своими кольцевыми выступами входит в проточки и удерживается ртутью на ее 1 О поверхности.На чертеже показан световой затвор, общий вид.Рабочая камера 1 фотометрического прибора, в которую помещается исследуемый объ ект, примыкает через стеклянную перегородку2 к цилиндрической полости 3 затвора. С внешней стороны по образующей поверхности цилиндра расположена электромагнитная катушка 4, На дне цилиндра выполнены две 20 кольцеобразные проточки 5 для ртути и поцентру - отверстие, выполняющее функцию светового отверстия, закрытое кварцевым стеклом 6. Металлический сердечник 7 своими кольцевыми выступами входит в проточки 25 и удерживается ртутью на ее поверхности.Затвор работает следующим образом.При подаче...

Номер патента: 542162

Опубликовано: 05.01.1977

Авторы: Лаптев, Трохин

МПК: G03B 9/08

Метки: автоспуск, затвору, шторному

...поворачивает собачку, при этом спусковой рычаг остается неподвижным. При полном повороте заводного вала, собачка возвращается в исходное положение.При спуске механизма кулачок давит на собачку с другой стороны и вместе с ней поворачивает спусковой рычаг, который своей отгибкой приводит в действие затвор.Наличие промежуточного звена, собачки и ряда других деталей усложняет конструкцию автоспуска и вводит дополнительные погрешности в работу механизма. Целью настоящего изобретения является повышение надежности автопуска в работе,Для этого кулачок посажен на квадратный хвостовик заводного вала с возможностью вертик следующим образом.а осуществляется при поворотзаводного вала 2 по часовой стрелке (фиг.З). При этом скос 7 кулачка 5...

Номер патента: 542163

Опубликовано: 05.01.1977

Авторы: Некрасов, Тараканов, Тихомиров

МПК: G03B 9/08

Метки: затвор, стереофотоаппарата

...необходимое растяжениевзводной пружины 20, один из упоров 11, распо 60 зубчатым сектором, жестко укрепленным на оси разворота отсекателей так, что между зубчатыми коническими секторами размещены по оси отсека- тели и зубчатый сектор, входящий в зацепление с сектором - кулисой, связанной взводной пружиной с колесом - водилом, на торце которого диаметрально укреплены два упора, попеременно взаимодействующие со штифтом на подпружиненном спус. коном рычаге, своими выступами также взаимодействующим с хвостовиком сектора - кулисы, причем в па: кулисы введен палец, связанньй зубчатой передачей с механизмом изменения выдержек. 510 15 20 25 30 35 40 45 50 55 ложенных на колесе в воци 9, соприкасается со штифтом 40 рычага 32,В рабочем...

Номер патента: 712796

Опубликовано: 30.01.1980

Авторы: Дятлов, Коняшкин, Потапов, Пьянков

МПК: G03B 9/08

Метки: затвор

...3, и шторка возвращается в исходное положение. После перезарядки клапанов, зарядки конденсаторов блока электропитания и заполнения полостей газом затвор готов к новому циклу работы,При быстром перемещении открывающейся (закрывающейся) шторками из-за удара ее о поверхность фланцев 7 могут возникать нежелательные отскоки. Для увеличения надежности работы затвора полости 2 и 3 поделены газонепроницаемой перегородкой 10 на две неравные части, Меньшая часть соединена трубкой 12, проходящей через большую часть полости, с плоскостью выходного отверстия 4. Такое решение позволяет погасить колебания шторкипосле срабатывания за счет более длительного (по сравнению с выбросом газа изосновного объема) вытекания газовой струи 25через...

Номер патента: 714340

Опубликовано: 05.02.1980

Авторы: Мартынова, Падалко, Синельникова

МПК: G03B 9/08

Метки: фотозатвор, центральный

...с рычагом 19, Взводное кольцо 10 подпружинено пружиной 22.Фотозатвор работает следующим образом.Взвбд затвораосуществляется поворотом по часовой стрелке взводного кольца 10 с планкой 11, которая поворачивает закры./вающнй рычаг 8 и подводит якорь 15 к " " сердечнику электромагнита 16. При этом взводятся пружины 6 и 9, а закрывающий рычаг 8 вконце взвода защелкивается подиружиненной собачкой 12, после чеговзводное кольцо 10 с планкой 11 под действием пружины 22 возвращаетсяв исходное положенйе. Спуск затвора осущеЮмяется-поворотом спускового рычага 19 по часовой стрел-" ке. При спуске затвора освобождается рычаг 1. Под действием пружины 6 рычаг 1 поворачивается и перемещает лепестки 5 н 4" в"противоположные стороны до открытия...

Номер патента: 720402

Опубликовано: 05.03.1980

Авторы: Буданов, Исаев

МПК: G03B 9/08

Метки: затвор, фотоаппарата

...и 6-8, на которых установленыоси 9 и 10 для шарнирного крепленияс рычагами 11 и 12, Пальцы 13 и 14закреплены на лепестках 3-8 и взаимодействуют с кулисными пазами нарычагах 15 и 16.Ч 15 Приводные рычаги 11, 15 и 12, 16шарнирно соединены между собой собственно тягами 17 и 18, которыеимеют вращение вокруг осей 19, 20,Устройство работает следующим 20 обраэом.Приводные рычаги 11, 15 и 12, 16приводятся в движение на осях 21, 22и 23, 24 от привода (на чертеже непоказан) путем приложения силы к 25 одному из рычагов 11 и 15 (12, 16).При этом рычаги поворачиваются наосях 21-24 на определенный угол иперемещают лепестки 3-5 и 6-8 параллельно кадровому окну путем вэаимо действия их с рычагами через шар."оставитель Л, Мухинадактор Б,Филимоно...

Номер патента: 748328

Опубликовано: 15.07.1980

Авторы: Крон, Юрга

МПК: G03B 9/08

Метки: затвор, световой

...с отверстиями в гнезде. Для равномерного протекания охлаждающей жидкости через каждую заслонку в 25 ее полости установлена направлякзпая дужка 15. Для уплотнения осей заслонок в гнездах предусмотрены резиновые кольца 16 и 17,Приводное кольцо 18 служит для пере- з 0 дачи движения от привода к заслонкам. Лля этой цели кольцо установлено на проточке 19 оправы и снабжено двумя, диаметрально закрепленными на нем, цапфами 20 и 21 с надетыми на них ползунка ми 22 и 23.Кннематнческая связь заслонок 8 и 9 с приводным кольцом 18 осуществляется посредством рычагов 24 и 25, которые закреплены болтами 26 на концах осей 40 и посредством вилок 27 взаимодействуют с цапфами 20 и 21. Для привода кольца 18 в движение служат тяги 28 дистанционного...

Номер патента: 769474

Опубликовано: 07.10.1980

Автор: Гаврилов

МПК: G03B 9/08

Метки: фотозатвор, центральный

...в прорези последующего лепестка, жестко закреплен на предыдущем лепестке, причем привод связан только с одним из лепестков.Профилированные прорези имеют форму дуг окружности и обеспечивают одинаковые угловые скорости всех лепестков. Для предотвращения кинематического разъединения лепестков штифты имеют Т-образную форму, а перед расклепкой штифты предварительно вставляются в прорезь соседнего лепестка. Оптимальное число лепестков 6 - ;8, что обеспечивает минимальное трение в профилированных прорезях и почти круглую форму светового отверстия.На фиг. 1 изображен центральный фото- затвор, общий вид; на фиг. 2 - разрез А - А фиг. 1.769474 А па 3 еркгло г у 4 Составитель В. Смирновор О. Филиппова Техред О. Павлова Корректор Л....

Номер патента: 807196

Опубликовано: 23.02.1981

Авторы: Гварамадзе, Тихомиров, Холод

МПК: G03B 9/08

Метки: затвор, фотоаппарата

...вторым плечом двуплечего рычага4.Каждая.из шторок - открывающаяи закрывающая не показаны) имеетФиксаторсоответственно 14 и 15,взаимодействующие с храповыми собачками 16 и 17. Фиксатор 15 связан с механизмом 6 обеспечения выдержки в механическом режиме через двуплечий рычаг 4, палец 13, двуплечий рычаг 8 и храповую собачку 17, а в электрическом режиме через контакты 7 отсчета времени, электромагнит 12 .с электросхемой, двуплечий рычаг 8 и храповую собачку 17, Храповая собачка 16 фиксатора 14, соосно расположенная с механизмом 2 установки выдержек, взаимодействует одним плечом с механизмом 6 обеспечения выдержек через промежуточные элементы, например рычаг 18, а вторым плечом - со штифтом 19 двуплечего рычага 8. Храповая собачка 17...

Номер патента: 845136

Опубликовано: 07.07.1981

Авторы: Войцехов, Тимофеев

МПК: G03B 9/08

Метки: затвор-диафрагма

...на фиг, 3 - вид В фиг. 2,Устройство содержит основание 1 с отверстием а и выполненным в нем профилированными пазами 2 и 3 и пазами 4 и 5. В профилированных пазах 2 и 3 размещены направляющие стержни 6 и 7, на которых жестко закреплены лепестки 8 и 9 со штифтами 10. и 11. На основании 1 размещен диск 12 с центральным отверстием б, радиальными пазами 13 и 14 и зубчатым сектором 15, связанным с шестерней 16 привода17. Лепестки 8 и 9 образуют световое отверстие в виде квадрата 18.Затвор-диафрагма работает следующим образом,Вращение шестерни 16 от привода 17 передается через зубчатый сектор 15 на диск 12. Радиальные пазы 13 и 14 диска 12, взаимодействуя соответственно со штифтами 10 и 11, проходящими через пазы 4 и 5 основания 1,...

Номер патента: 853594

Опубликовано: 07.08.1981

Авторы: Гойхман, Кривошеев

МПК: G03B 9/08

Метки: затвор, репродукционного, фотоаппа-pata

...на валу электропривода, и снабженный шарнирно связанной с лепестком тягой и жестко закрепленной на нем планкой, взаимодействующей с введенными упорами.На фиг. 1 изображен общий вид устройства на фиг, 2 показан вид А.А фиг. 1.4 4репродукционного фотоаппарата возникающуюпри срабатывании электромагнитного приводазатвора из-за ударов якоря электромагнита о,его сердечник в момент открывания затвора, атакже из.за плохого прилегания якоря к сер.дечнику прн протекании тока по катушкеэлектромагнита при открытом затворе, Снижение вибрации репродукционного фотоаппаратаобеспечивает уменьшение смазывания изображения, получаемого на фотопленке, что позволяет повысить качество репродукции в полиграфическом производстве. Формула изобретения...

Номер патента: 957149

Опубликовано: 07.09.1982

Автор: Кубиз

МПК: G03B 9/08

Метки: затвор, фотографический

...система, спусковая и удерживающая собачка для кулачковой передачи; на фиг, 3 - узел затвора с заводным устройством, рычагом выдержки и устройством термозного механизма,Ниже основной плиты 1 поворотно установлены секторы 2 и 3 затвора. Дисковый кулачок 4 содействует с секторным рычагом 5 таким образом, что при вращении, зависящем от деления дискового кулачка, принудительно производится необходимое возвратно-поступательное дви 3 95714жение для открывания и закрывания секторов.Включающий диск 6 связан с дисковым кулачком 4, Когда натягивается торсионная пружина 7 через выступ 8, находящийся на натяжной звездочке, тогдавключающий диск 6 имеет стремлениек движению по направлению стрелки о,однако он сначала арретирован спусковойсобачкой 9,...

Номер патента: 696846

Опубликовано: 30.12.1982

Авторы: Коровин, Кузнецов, Толстиков

МПК: G03B 9/08

Метки: затвор, излучения, мощного, оптического

...разрядник размещен во взрывной камере,На чертеже представлена схема затвора, в трех проекциях.Корпус 1 затвора изготовлен из фенольной пластмассы, в сквозном отверстии его помещены разрядные электроды 2, а между ними - инициирующий электрод 3 управляемого воздушного искрового разрядника.Электроды 2 присоединены к предварительно заряженному до напряжения 2,5-4,5 кВ накопительному конденсатору ( на чертеже не показан). Воздушный промежуток между разрядными электродами и корпусом затвора образует взрывную камеру, выходом из которой является отверстие 4, Над ним поверх корпуса помещена шторка 5 - полоска алюминиевой фольги толщиной 10 мкм, которая в исходном состоянии затвора перекрывает пучок б излучения.Затвор работает следующим обра...

Номер патента: 1027672

Опубликовано: 07.07.1983

Авторы: Дятлов, Коняшкин, Потапов, Пьянков

МПК: G03B 9/08

Метки: затвор, световой

...и подающей кассетах между уплотнительной прокладкой и прижимным элементом наборапоследовательно расположенных диэлектрических пленок и дополнительных диэлектрических пленок с отверстиями и связанных с накопительным 50конденсатором нагревательных элементов, каждый из которых выполнен в виде токопроводящих дорожек, нанесенных с обеих сторон по периметру отверстия соответствующей дополнительной диэлектрической пленки, при этомтокопроводящие дорожки дополнительных диэлектрических пленок совме"щены и соединены последовательнопараллельно.На фиг. 1 показана общаясхема предлагаемого устройства; нафиг. 2 - схема мембранной стенки.Световой затвор содержит корпус 1,выполненный в виде газовой камеры2 с мембранной стенкой 3, выполненнойв виде...

Номер патента: 1137430

Опубликовано: 30.01.1985

Авторы: Вишневский, Головяшин, Ильина, Корчной, Лавриненко, Серов, Хижин, Шинкаренко, Юраш

МПК: G03B 9/08

Метки: затвора, привод, фотографического

...ограниченностью применения,поскольку может быть использовантолько в.фотоаппаратах со шторнымии веерными затворами и совершеннонепригоден к применению в центральныхзатворах, так как тормозное устройство практически нельзя кинематическипривязать к лепестковой группе центрального затвора; большими сложностью и инерционностью, что приводичк тому, что привод не может работатьна малых выдержках и обязательнодолжен содержать тормозные устройства; большим количеством (6 шт.) мо-.точных узлов, снижающих надежностьзатвора, а также невозможностью регулироваиия интенсивности светового потока.Цель изобретения - упрощение конструкции и повышение надежности работы привода.Поставленная цель достигается тем,что в приводе фотографического...

Номер патента: 1205107

Опубликовано: 15.01.1986

Авторы: Голубев, Фридман, Шейтельман

МПК: G03B 7/14, G03B 9/08

Метки: затвор, электромагнитный

...закреплена шторка 22. В по" лых якорях 8 и 9 выполнены пазы А, а на концах якоря 5 - проточки Б. Корпусы 12 и 13 электромагнитов 1 и 2 соединены винтом 23 с возможностью продольной регулировки гайкой, 24, создающей кинематическую пару винт - гайка. Устройство работает следующим образом.В начальном положении упор 14 через паэ А полого якоря 8 входит в концентрическую проточку Б якоря 5, Упор 15 поджат полым якорем 9. Шторка установлена в начальном положении. При подаче импульса на электромагнит 2 полый якорь 9 втягивается в обмотку и, будучи соединенный коромыслом .10 с полым якорем 8, выталкивает последний из обмотки элекотромагнита 1. При этом упор 14 выдавливается иэ проточки Б якоря 51 О 15 20 25 ЗО 35 40 45 5 О 55 краем паза А,...
