G03B 21/00 — Проекторы или аппараты проекционного типа; принадлежности к ним

Номер патента: 24233

Опубликовано: 30.11.1931

Автор: Егоров

МПК: G03B 21/00

Метки: двойной, кинопроектор

...дающих возможность вести сеанс без антрактов, пользуясь лишь одной проекционной установкой.Проектор представляет собой совокупность двух проекционных головок, направленных своими объективами в противоположные стороны и монтированных на одном общем корпусе. Механизмы головок попеременно приводятся в зацепление с одним общим ведущим валом, что осуществляется поворотом всего корпуса на 180.Чертеж изображает вид двойного проектора сверху,Аппарат представляет собой совокупность двух проекционных головок, монтированных на одном общем корпусе 1 и обслуживаемых одним общим источником света, не показанным на чертеже, Проекционные головки снабжены, каждая, самостоятельными оптикой, транспортирующим механизмом и фильмовыми магазинами и направлены...

Номер патента: 29340

Опубликовано: 28.02.1933

Автор: Шварц

МПК: G01C 11/24, G03B 21/00

Метки: контрольно-трансформационный, прибор

...на них пластинками 9, приводя видимый, масштаб геоосновы к масштабу снимка, т.-е. добиваются совмещения крестиков с соответствующими им точками снимка, при чем путем наклона в различных направлениях и перемещения кардановой рамы 7 достигают полного совмещения, что.говорит о правильности произведенных георабот., 2.й слу чай. Разность масштабов более ,о. В этом случае передвижения стеклянных кругов 4, 5 при помощи подьемного винта б "недостаточно для совмещения масштабов и приходится пользоваться шкалой 8, Сначала определяют приближенно разность масштабов (пусть, , например, она равна з 10). Затем помещают основу на кардановую раму / и пе/редвигают шкалу.8 до пересечения одного из отрезков спирали с точкой основы. После этого...

Номер патента: 29355

Опубликовано: 28.02.1933

Автор: Минервин

МПК: G03B 21/00, G03B 21/28

Метки: куполообразный, проектирования, экран

...а быть р ами пт ло замет повер лучи, позер долж участ не бы зобре тени Пр ния на .щееся бженных ых одно поверх- сеиваю 15 рас-, го зер- зеркала торого линза 5 г В предлагаемом устройстве для проектирования на куполообразный экран применен лишь один проекционный объектив,для равссеивания же проектирующего пучкав телесном угле полусферы служат особым образом установленные выпуклоезеркало и рассеивающая линза,- Чертеж изображает схему устройства;Устройство состоит из выпуклого зеркала 1 и плоского зеркала 2, обращен. ных к другому своими отражающими поверхностями Зеркало 1 снабжено отверстием 3, под которым установлен объекттив 5 проектора (для киноленты или ди 1 /апозитивов), "зеркало 2 также снабженоотверстием 4, над которым...

Номер патента: 29365

Опубликовано: 28.02.1933

Автор: Васильев

МПК: G03B 21/00

Метки: монтажный, стол

...б в виде гармоники.Проекционное устройство (фиг. 2), установленное под доской 1 стола, снабжено рядом лентопротяжных барабанов 13, 74, 15 и 16 и кулачковым механизмом 7 для сообщения ленте прерывистого движения, механизм этот позволяет протягивать ленту также и в обратном направлении. Оптическая система состоит из отражателя 8, конденсора 9, наклонно установленного зеркала 70 и объектива 71. Зеркало 10 направляет вертикальный проектирующий световой пучок в гориЗонтальном направлении на экран 5. Мех 6 служит для защиты экрана от посторонних световых лучей, с целью увеличения яркости проектируемого изображения, и позволяет устанавливать экран на требуемом расстоянии от объектива 1 1,В качестве источника света в проекторе применяется лампа...

Номер патента: 41339

Опубликовано: 31.01.1935

Автор: Гафаров

МПК: G03B 21/00

Метки: перемещением, приспособления, регулирующего

...б, 24, 22, 21 установлены наобщей каретке 15 и в момент переводапаспорта совершают возвратно-поступательное движение. При этом во времядвижения каретки 15 по направлениюстрелки рычаг 27 поднимается кверху,освобождает паспорт 17 и после этогогрейфер 20 переводит паспорт на одиншаг, В конце хода грейфера вся системапринимает вид, изображенный на фиг,4.При обратном ходе каретки 15 опускается грейфер 20, освобождаются рычаги 27, и грейфер возвращается напервоначальное место.Освобожденные рычаги под давлением пружины 14 стремятся проходитьчерез паспорт 17 и, если паспорт ока-,жется пробитым, проходя через негоопускают клин 28 (фиг,5), а при непробитом паспорте остаются в положении,показанном на фиг. 3,Приведение в движение каретки может быть...

Номер патента: 76047

Опубликовано: 01.01.1949

Автор: Топорков

МПК: B27B 5/00, B27B 7/00, G03B 21/00 ...

Метки: аппарат, светоразметочный

...на нижней части станины, по обеим торцовым сторонам, укреплены направляющие 4, по которым перемещаются обоймы б с роликами, Обоймы внутри станины соединяются между собой подпружиненным теневым шнуром б. С правой стороны на направляющие 4 натягивается второй подпружиненный шнур 7, устанавливаемый таким образом, чтобы тень, отбрасываемая от него, являлась продолжением линии резания правого неподвижного пильного диска станка. На нижней части станины укреплены направляющие ролики 8, через которые пропускается стальной трос 9 с натяжными .приспособлениями 10, соединяющий обоймы б между собой и двумя своими концами жестко соединяющийся с диском 11, насаженным на валу рукоятки передвижения пилы двойного обрезного станка.Подвижной шнур б,...

Номер патента: 118423

Опубликовано: 01.01.1958

Автор: Болтянский

МПК: G03B 17/48, G03B 21/00, G03B 27/68 ...

Метки: дезанаморфирования, киноизображений, проекционного, широкоэкранных

...экран 2, плоскость которого составляет с оптической осью проектора угол и. При этом кадр 3 - 4 - 5 - б и изображение, расположенное на кадре, будут трансформированы в виде трапеции 7 - В - 9 - 10 (фиг, 1). Изображение с экрана 2 переснимается съемочной камерой, оптическая ось которой наклонена по отношению к плоскости экрана на угол 3.На пленке в съемочном аппарате получится изображение в виде прямоугольника 11 - 12 - 13 - 14 (фиг. 2).При соединении схем, изображенных на фиг. 1 и фиг. 2, в единую схему (фиг, 3) представляется возможность получения с анаморфированного негатива дезаморфированного позитива или дубль негатива.В процессе описанного двойного проекционного преобразования узловые точки проекционного и съемочного объективов и...

Номер патента: 133210

Опубликовано: 01.01.1960

Авторы: Каменчик, Каплан

МПК: B27B 15/00, B27B 3/00, B27B 7/00 ...

Метки: программно-панорамное, управляющее

...программно-панорам ектируюшее в масштаое на экран распиловки бревна или доски. Одн выбора наиболее эффективной прог Для того чтобы устранить этот вать на экран с изображением проз ев, позволяющую принять определен ствие при помощи кнопочного упра На чертеже изображена при программно-панорамного управляющ Экран 1 программно-панорамно обычный телевизионный экран. Для ния на экране имеется масштабная линейкой 3, проектируемой на эк штабная линейка находится рядом Для получения изображения за бражение линейки привести к виду штаоом на экране, при помощи сис ра.рамку, выполненную в вир может при помощи спевать по отнесению к друертеже не показана).си, характеризующие по- Если положение режущего установке или в обрезном ая плоскость делается...

Номер патента: 185203

Опубликовано: 01.01.1966

Авторы: Ададурова, Веннер

МПК: G03B 21/00

Метки: комплекта, операционных, шаблонов

...которых находятся в одной плоскости АА, перпендикулярной основанию.Координатный стол устройства в виде нижних салазок 11 может перемещаться по направляющим 8 основания и обеспечивает 10 своими верхними направляющими 12 точноеперемещение верхних салазок 13, несущих на себе заготовки шаблонов 4, 5, б. Заготовки шаблонов выставлены на верхних салазках 13 таким образом, что их поверхность, на которую копируют образцы фигур, расположена в одной плоскости ББ, параллельной плоскостям, в которых расположены направляющие координатного стола, и перпендикулярной плоскости АА. В таком положении заготовки 20 шаблонов 4, 5, б закрепляют любым способом.Рамка 17 с комплектом образцовых нега.тивов 18, 19, 20 своими сферическими головками 21, 22...

Номер патента: 185205

Опубликовано: 01.01.1966

Авторы: Ададурова, Гетман, Опескин

МПК: G03B 21/00

Метки: библиотека, патентноlt, та«нчес1сая

...лучей как увеличиваюкционной и в обратном ходе лучей шающей фотографической. При рным рисунком называется рисуенный из повторяющихся через рвалы одинаковых фигур, а нерерисунок из элементов различных й, зависящих от координат фигур рисунка, с которыми совмещаютные центры нерегулярного рисуце изображена оптическая схемаления предлагаемого способа,юй плоскости 1 увеличительногоо устройства устанавливается улярцым рисунком, подлежащим 2совмещению с нерегулярным рисунком 2 шаблона того же комплекта, Изображение регулярцого рисунка с помощью оптическоц системы 3 проецируется на прозрачную оснозу 4, 5 расположенную в плоскости экрана 5 проекццошюго устройства, На прозрачной основе известными способами производится вычерчивание...

Номер патента: 177768

Опубликовано: 01.01.1966

МПК: F01L 29/10, G03B 21/00

Метки: кинопроектора, механизм, реверсивный

...известных тем, что он содержитдва электромагнита с якорем, выполненнымв виде пружины, один конец которой жесткосвязан с плато, несущим фрикционные ролики, попеременно прижимаемые с разных сторон к ободу обтюраторного диска, связанного с лентопротяжным механизмом. Этим достигается дистанционное управление кинопроектором.15На чертеже представлена схема описываемого реверсивного механизма.При включении электродвигателя 1 вращение от него через проволочную муфту 2,шкив 3, пассик 4 и шкивы 5, б передается 20фрикционным роликам 7 и 8. Если электромагниты 9 и 10 не включены, то якорь, выполненный в виде пружины 11, фиксирует ральпом положении и вращеся обтюратору 13,ии одного нз электромагнитов е перо пружины притягиваобеспечивает упругий...

Номер патента: 270496

Опубликовано: 01.01.1970

Авторы: Вителивсесоюзный, Одесское

МПК: G03B 21/00

Метки: демонстрации, кинофильмов, перехода, пост, поста

...схема предлагаемого устройства; на фцг. 2 - схема подключения о бм оток к ген ер а тору.На державке 1, установленной на кинопроекторе, укреплена полая ось 2, на которой ца шарикоцодшипниках 8 свободно вращается ведомый 35-иит фильмом 4 или 70-лт,и фильмом 5 пластмассовый ролик б,На оси неподвижно укреплен кронштейн 7, внутрен которого укреплено пластмассовое основание 8, На основаныи на разном,расстояции от оси 2 ролика б, определяемом форматами фильма, на резьбе установлены два сердечника 9, выточенные на конце в конус. На каждом из сердечников 9 размещены контурные катушки 10, а на одном из них размещена катушка связи 11.Концы катушек 10 припаиваются к клеммам с помощью гибких проводов, проходящих через полую ось 2 ц...

Номер патента: 275735

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Эфрос

МПК: G03B 21/00

Метки: 275735

...описываемого наматывателя.Ведущий шкив 1 ременной передачи 2 связан с механизмом аппарата или электродвигателем (на чертеже не показано). На вал 3 ведомого шкива 4 надет сердечник (бобьгшка) или бобина 5 для киноленты б. Последняя огибает следящий ролик 7 и ролик или зубчатый барабан 8. Следящий и натяжной ролики 7 и 9 установлены на рычаге 10, который может поворачиваться на оси (1. Натяжной ролик 9 располагается на ведомой ветви ременной передачи 2. На рычаге 10 укреплен груз 12, положение которого относительно оси рычага регулируется. Действие груза на рычаг может быть заменено действием регулируемой пружины.При работе наматывателя натяжение ведомой ветви ременной передачи создается разностью веса груза (усилия пружины) и усилия,...

Номер патента: 317232

Опубликовано: 01.01.1971

МПК: G03B 21/00

Метки: 317232

...ввода механизма автом пленки, который выполнен ментов 28 и 24, один из ко отделения внешнего витка другой - для ее транспорти Отверстие 22 в средней ч для прохождения пленки 19Каждая кассета 10 имеет язычок 26, предназначенный для вхождения в одну из соответствующих выемок 27, расположенных вдоль только одной из боковых стенок 8. Чтобы предотвратить выпадание кассет из магазина,6, когда, последний вынимается из проектора, можно предусмотреть упругие защелки для того, чтобы удержать кассеты в соотве: ствующих ячейках, Например, можно вкспочить в каждую из выемок 27 упругий, защелкивающий элемент (на чертеже не показан), приспособленный для сцепления с углублением 28 вдоль края язычков 26 соответствующей кассеты.На корпусе имеется...

Номер патента: 355824

Опубликовано: 01.01.1972

Авторы: Джон, Иностранна, Иностранцы, Истмэн, Соединенные

МПК: G03B 21/00

Метки: кинопроектор

...удерживается на одной линии с роликом 41 винтами 45, завинченными в установочные штифты 46. На пластине выполнены выемки 47, 48 и 49, находящиеся на одной линии с тремя требуемыми положениями оси подающей кассеты, Ступица 50 ролика 41 имеет тот же радиус, что и выемки 47, 48 и 49, и зацепляется с поверхностью пластины 44, которая колеблется роликовым фланцем 51. Лента 40 изготовлена из резины или другого эластичного материала и поэтому упруго смещает ролик 41, находящийся против пластины 44, снабженной спиральной пружиной 52, натянутой между рамой 25 и кронштейном 29,Если рычаг Зб перемещается в положение а, патрон 21 подающей кассеты поддерживается в положении приема ступицы бобины, находящейся в наименьшей (8) из трех кассет....

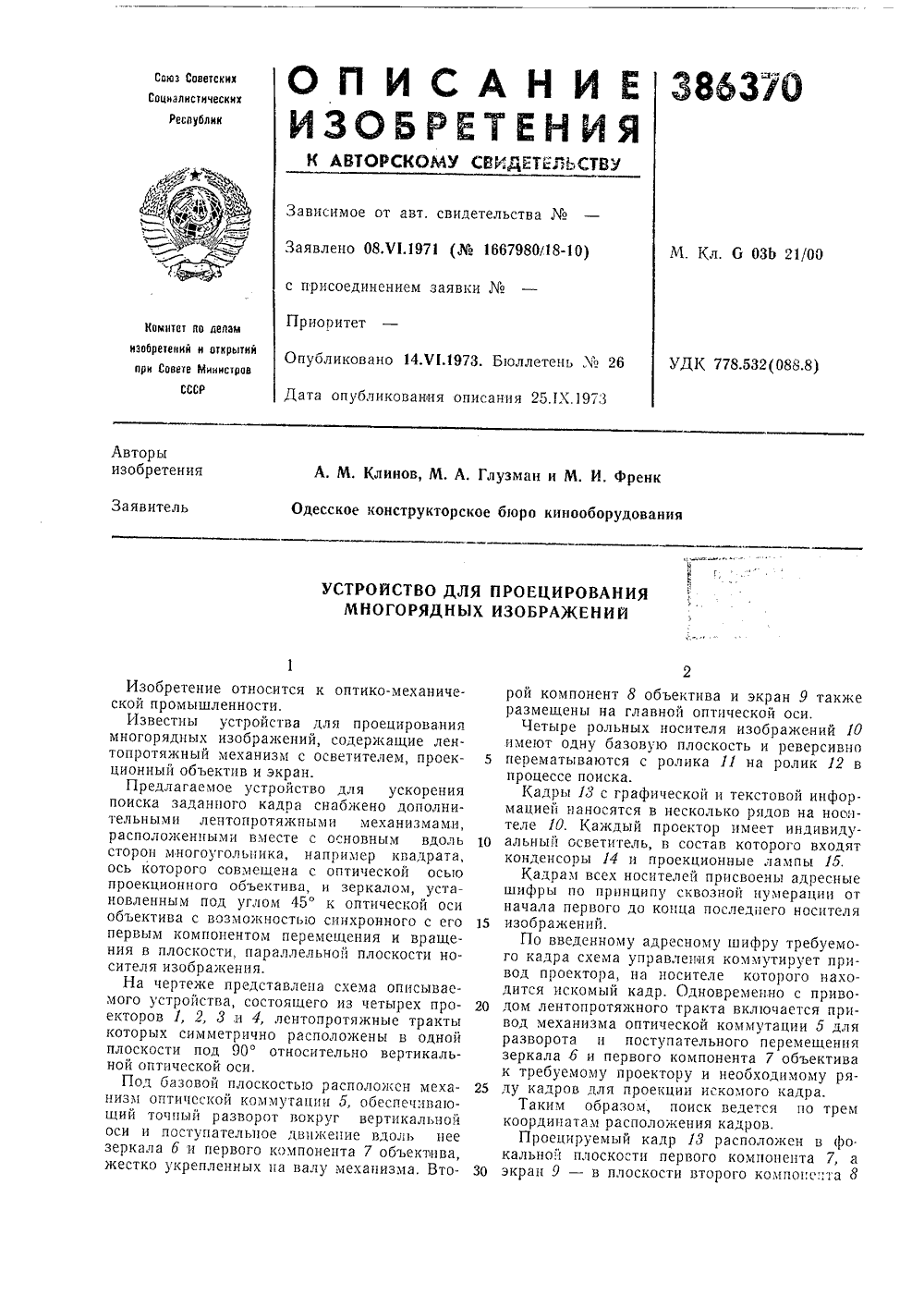

Номер патента: 386370

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G03B 21/00

Метки: изображений, многорядных, проецирования

...компонента 7 объектива, жестко укрепленных на валу механизма, Второй компонент 8 объектива и экран 9 также размещены на главной оптической оси.Четыре рольных носителя изображений 10имеют одну базовую плоскость и реверсивно 5 перематываются с ролика 11 на ролик 12 впроцессе поиска.Кадры 13 с графической и текстовой информацией наносятся в несколько рядов на носителе 10. Каждый проектор имеет индивиду альный осветитель, в состав которого входятконденсоры 14 и проекционные лампы 15.Кадрам всех носителей присвоены адресныешифры по принципу сквозной нумерации от начала первого до конца последнего носителя 15 изображений.По введенному адресному шифру требуемого кадра схема управления коммутирует привод проектора, на носителе которого...

Номер патента: 480038

Опубликовано: 05.08.1975

Авторы: Абдеев, Аниконов, Прибыловский, Терновский

МПК: G03B 21/00

Метки: световая, указка-индикатор

...одного края пружиной 10 и рычаг 11, отжатый центральной пружиной 12.Угловое положение зеркала фиксируется с помощью рукоятки 13, снабженной по окружности нониусными делениями, Основные деления шкалы нанесены на посадочной цапфе крошптейна 14. При этом упорный винт 15 рукоятки через рычаг 11 и штифт 16 поджимает зеркало к пружине 10. Шкала с нониусом могут быть отградуированы на КМ зоны видимости или высоты полета объекта, Рычаг 11 вместе с пружиной 10 возвращают зеркало в исходное положение при вращении рукоятки 13 в обратную сторону.Для привода зеркала во вращение к торцу обоймы закреплен шкив 17, один из буртов которого использован для создания лабиринт- ного уплотнения подшипнику 7.Кронштейн, несущий упорный винт, смонтирован в...

Номер патента: 505988

Опубликовано: 05.03.1976

Автор: Душанов

МПК: G03B 21/00

Метки: диапроектору, приставка

...8 исердечника 9, пластинки 10, кронштейна11 и толкателя 12.10 Устройство работает следующим образом, В момент электрического импульса,рассчитанного на расстояние между диапозитивами, пластинка 10 притягиваетсяк сердечнику 9 катушки 8 и передаеттб движение цилиндрической кассете черезкронштейн 11 и толкатель 12,Основное положение пластин с диапозитивами - свободное (см. положение У).При подходе рамки 3 с диапозитивом 2к точке А, исходной точке профильнойкривой 5 неподвижной цилиндрическойповерхности 4, начинается плавное двииение ее по спирали ребра и после серииимпульсов рамка 3 занимает положение25 в конечной точке Б, после чего при оче505988 редном электрическом импульсе диапозитив 2 сходит и под действием силы тяжести падает на...

Номер патента: 553576

Опубликовано: 05.04.1977

Авторы: Гюнтер, Манфред

МПК: G03B 21/00

Метки: микрофише-камера

...на фиг. 2 - то же, вид сверху.Микрофише-камера (фиг. 1 и 2) включаеткассету 1 с запасом неэкспонированных микрофиш 2 и кассету 3 для приема экспониро ванных микрофиш 4. Стрелка 5 показываетнаправление выталкивания микрофиш 2 из кассеты 1. Вращающиеся ролики 6 служат для подачи микрофиш 2 из кассеты 1, Отсеченная микрофиша 7, предназначенная для 20 экспонирования, попадает между парой других вращающихся роликов 8 и перемещаемым вверх-вниз электромагнитом 9 роликом 10. Камера содержит электромеханически приводимые в действие упоры 11 и 12 для 25 выставления микрофиши, направляющие элементы 13 и 14, между которыми перемещается микрофиша, снабженные соответственно элемент 14 - кадровым окном 15, элемент 13 в окном 16 для прохождения через...

Номер патента: 651297

Опубликовано: 05.03.1979

Авторы: Жукова, Ременюк

МПК: G03B 21/00

Метки: кинопроектор

...ципиндра,:На чертеже представлена принципиапь ная схема кинопроектора.Кинопроектор содержит источник све та 1 и конденсор 2 с эеркапом 3, котопужат дпя формирования изображесточника света вбпизи кадрового окна 4 со стороны проекционного объектаа 5, Обтюратор 6 закреппен на вапу 7 с шестерней 8, которая связана с при3 6водным механизмом (не показано) кинопроектора. Лопастя 9 обтюратора 6 образованы вырезами в ципиндрической поверхности, ось которой совпадает сосью вращения.Гфедпагаемый кинопроектор работаетспедующим образом,Вращение от приводного механизмачерез шестерню 8 передается обтюратору 6. Лопасти 9 обтюратора 6 при вращении попеременно перекрывают световой пучок, образованный источником света 1 и конденсором 2, причем...

Номер патента: 657391

Опубликовано: 15.04.1979

Авторы: Курдюков, Маслачков, Родионов

МПК: G03B 21/00

Метки: световых, создания, эффектов

...копебанием, эффект врашаюшейся арены и т.п., котоИзвестен пинзовый прожектор, дающий резко очерченное яркое пятно, позволяющее эффектно осветить детапь снимаемого предмета 11.Однако воэможности таких пинзовых прожекторов ограничены.Наиболее бпизким техническим решением к данному изобретению является устройство дпя создания световых эффектов, содержащее проектор и установленное перед тубусом проектора оптическое поворотное устройство (21,Бель изобретения - расширение функциональных возможностей. Изобретение относится театрапьной осветитепьной частности к, приспособпени ния специапьных световы В театральной осветите дпагаемом устройственое устройство выпопрфотного объектива, аСоставитель И. Мироноваедактор Т. Янова Техред Э. Чужик...

Номер патента: 712799

Опубликовано: 30.01.1980

Авторы: Аниконов, Олейников

МПК: G03B 21/00

Метки: информации, отображения, проекционное

...проекционное устройствосодержит проекционный экран 1, расположенный против проекционного модуля 2 отображения положения, состояния и рабо- ЗО ты неподвижных объектов, проекционногомодуля 8 отображения положения, курса, состояния и работы подвижных объектов и проекционного модуля 4 отображения фоно-, вой статической информации, подключенных к блоку 5 управления. Блок 5 управления выполнен,в виде программного реализатора функций приема, обработки и хранения информации и формирования управляющих сигналов и соединен с пультом б технологического управления, с блоком 7,ввода - вывода и с формирователем 8 программ. Блок ввода - вывода представляет. собой планшет, снабженный телекарандашом, графопостроителем и клавиатурой, а...

Номер патента: 720408

Опубликовано: 05.03.1980

Авторы: Ермаков, Матвейчиков, Фролов

МПК: G03B 21/00

Метки: диапроектор, управляемый

...кодовых и кадровых метокмогут быть выполнены в виде фотодатчика и содержать осветитель 22, маски 23, выполненные в виде цилиндровили дисков с отверстиями. Возможноиное конструктивное исполнение датчиков меток, например на магнитныхэлементах.Существенным в предлагаемомустройстве является нанесение кодовых 2 Ометок 24 на шкиве 14 электромагнитноймуфты и на кодовых масках в соответствии с рядом двоичных чисел, Возможное расголожение отверстий на шкиведля случая четырех кадров информациина один оборот зубцового барабана 8,приведено на фиг,2,Устройство работает следующимобразом.Перед зарядкой носителя информа- Зцции 3 все кодовые маски устанавливаются в нулевое положение и в кадровом окне рамки 5 устанавливаетсянулевой кадр носителя...

Номер патента: 822132

Опубликовано: 15.04.1981

Авторы: Колобков, Шелемин

МПК: G03B 21/00

Метки: объемногоизображения, формирования

...20 соответствует свое положение экрана 1.Устройство работает следующим образом.Световой поток от источника 1 света прохбдит последовательно через обьекгив 5, негативную пленку 20 корректирующую оптическую систему. 6 и попвдаег на призму Йове 9 обсрачиввющую изб брежение на 1800. Затем световой поток, отразившись ат зеркал 16 и 17, попадаег на экран 12, образуя увеличенное теневое изображение кадра 19 негативной пленки 20, При последовательной сменекадров 19, изображающим сечения грею- мерного объекта, каждомузаду 19 соответствует мгновенное положение экрана12, параллельное плоскости сечения объекта. Призма Йове 9, вращаясь с угловой скоростью в два раза меньше угловойскорости вращения экрана 12,замедляет вращение изображения сечений...

Номер патента: 824109

Опубликовано: 23.04.1981

Автор: Микуляк

МПК: G03B 21/00

Метки: движущихся, изображений, индивидуальногопросмотра

...при этом грейфер р внутри рулона кинопленки.На фиг. 1 изображено предлагаемое Вустройство, общий вид; на фиг. 2 - разрез А-А на фиг, 1.Устройство для индивидуальногопросмотра полностью размещено в корпусе 1. Сухие элементы 2 также расположены в корпусе 1 за панелью 3, к которой прикреплен электродвигаФтель 4, в эту же панель 3 ввинченыоси 5 направляющих роликов 6, вокруг8241098 заряжается через Фильмовый канал9, при этом должно производиться заскакивание зуба контр-грейфера 10в перфорации фииьма, затем закрываютстенку 23, ставят в рабочее положение оптическую систему 12.Нажатием кнопки 26 приводитсяво вращением вЬл 15 электродвигателя 4, загорается лампа 24. Грейфер 1 О 17, совершая рабочий цикл по замкнутой кривой, прерывисто...

Номер патента: 853596

Опубликовано: 07.08.1981

Авторы: Клеушев, Подсветов

МПК: G03B 21/00

Метки: лучом, проекционное, черчениясветовым

...лн 45 6, кл Указанная цель достиг ство, содержащее осветит объектив, расположенну му в виде поворачивающ кой оси корпуса с прям для формирования сече в корпусе механизм изм чания луча, снабжено зас в корпусе с возможност оси симметрии прямоугол перекрытия его центральн)Заслонка выполнена с к краям; в устройство в связанный с заслонкой,На фиг, 1 показан об на фиг, 2 - вид А на фи Проекционное устройс товым лучом имеет источ сорные линзы 2, проекцио Прямоугольная диафрагма сечения луча., образована верстием а в корпусе 4 и ками 5, Заслонка б ввод угольного отверстия элек мая положение, показанно отключенном электр омагн слонка 6 находится вне з отверстия а, занимая поло штрих- пунктирной линиейШторки 5 снабжены га торые проходят ходовой...

Номер патента: 871136

Опубликовано: 07.10.1981

Авторы: Басс, Кокуш, Титов

МПК: G03B 21/00

Метки: кинопроектора, потока, светового

...состоит из светоотражающей поверхности 1, закрепленной на лопасти обтюратора 2 и расположенной между проекционной ламйой 3 и плоскостью кадрового окна 4, светоприемника 5, состоящего иэ отдельных фото- датчиков 6 и расположенного йа пути отраженного светового потока, проходящего через оптическую систему 7 и ограничительную рамку 8, датчика положения обтюратора 9, связан.ного с коммутатором 10, и измерительного прибора 11.Светоотражающая поверхность 1,вращаясь вместе с обтюратором 2, пересекает световои поток кинопроектора. Отраженные световые лучи, проходя через оптическую систему 7 и ограничительную рамку 8, попадают на свето- приемник 5, расположенныйв плоскости, сопряженной с плоскостью кадрового окна 4, и вызывает изменения...

Номер патента: 901982

Опубликовано: 30.01.1982

Авторы: Одинцов, Рожков

МПК: G03B 21/00

Метки: визуализации, записи, проекционная, фазовооптической

...создаваемого изображения ивозрастает эффективность использования проекторов такого типа в системахотображения информации.4 Я Формула изобретения Проекционная система для визуализации фазовооптической записи, содержащая полихроматический источник света, отражатель, коллектив, расположенный в плоскости изображения источника света, конденсор, проекционное окно для установки в нем Фазовооптической записи, визуализирующее устройство, проекционный объектив и экран, о т л и ч а ю щ а я с я тем, что, с целью повышения равномерности освещенности визуализирован- ного изображения, она снабжена, уста. новленными в плоскости выходного зрачка отражателя элементами, обес- т 3 901982шинными ребрами или основаниями так,цтобы в плоскости...

Номер патента: 983626

Опубликовано: 23.12.1982

Авторы: Ременюк, Филиппова

МПК: G03B 21/00

Метки: кинопроектор

...между дисками обтюратора.На чертеже представлена схема оптико-осветительной системы кинопроектораи расположение относительно этой системы обтюратора.Кинопроектор содержит источник 1светакомпоненты 2 и 3 линзового 1 Оконденсора, которые служат для формирования изображения источника светавблизи кадрового окна 4 со стороныпроекционного объектива 5, Лиски 6 и 7обтюратора установлены на параллельных 1валах 8 и 9, связанных между собойкинематически с помощью шестерен. 10и 11, причем вал 8 связан с приводныммеханизмом кинопроектора.,Писки 6 и7 размещены по разные стороны кронштейна 12, несущего валы. На этом жекронштейне, т. е. между двумя дискамиобтюратора, расположен ближайший кисточнику 1 света компонент 2 конденсора.Кинопроектор...

Номер патента: 1118951

Опубликовано: 15.10.1984

Авторы: Бирман, Кальмансон, Кан, Кузнецова, Маршак, Нечаев, Подаревский, Робас, Соловьев, Трайнин

МПК: G03B 21/00

Метки: изображений, микрофиш, синтезатор, цветных

...иэнаправляющих с установленными наней держателями первого и третьегообъективов, перпендикулярно которойпо радиусу кольца расположена друная направляющая с установленнымина ней держателем второго объектива,а механизм поворота кольца выполнен в виде дополнительного микроЛинта, взаимодействующего с подпружиненным,упором, закрепленным на кольце, при" чем каждый основной микровинт закреплен на кольце параллельно соответствующей направляющей. На фиг.1 изображена оптическая схема синтезатора для цветных изображений с микрофиш, на фиг,2 - принципиальная схема синтезатора.Синтезатор содержит осветительную систему иэ трех идентичных излучателей 1-3, светофильтры 4-6 синего, зеленого и красного цветов, каретку 7 двухкоординатного перемещения, ми...
