G01N 3/32 — путем приложения повторяющихся или пульсирующих усилий

Номер патента: 249709

Опубликовано: 01.01.1969

Авторы: Больших, Конструкторский, Научно, Приборов, Средств, Фонгауз, Эткин

МПК: G01L 1/04, G01N 3/32

Метки: испытаний, циклических

...устройство состоит из двух рам 10 и 11. Одна рама образована двумя боковыми гягами 12 и двумя поперечинами 13, соединяющими их по концам, и несет на себе пассивный захват. Другая рама образована боковыми тягами 14, поперечиной 15, плоскими балочками 1 б и присоединена к траверсе станины. Поперечины в своих средних частях переходят в два упругих элемента 17 и 18, расположенных вдоль линии пересечения плоскостей рам. Середины боковых тяг 12 плоскими балочками 19 упруго-шарнирно соединены с серединой поперечины 1 б,Упругие элементы 17 и 18 несдатчики сопротивления 1 ть Р 2, Р,249709 Фиг. 2 Ю 8. 1 ненные в мост Уитстона. Противоположные плечи моста образованы датчиками, расположенными,на одном упругом элементе, Упругие...

Номер патента: 249711

Опубликовано: 01.01.1969

Автор: Ленинградский

МПК: G01N 3/32

Метки: модуля, упругости

...4 электрических колебаний, измеритель частоты 5, микрометрическое устройство б с индикатором колебаний 7 и фазометр 8, 10 Из испытуемого материала вырезают образец 2 в виде тонкого стержня, закрепляют его в захватах 1 установки и подвергают сжатию (растяжению) в направлении его продольной оси. Запитывая электромеханический преоб разователь 3 от генератора 4 электрическихколебаний в образец, возбуждают упругие колебания (продольные, крутильные или изгибные) определенной частоты, При этом в образце 2 будет иметь место распределение 20 фазы колебаний с быстрыми изменениями еена 180 в окрестностях некоторых поперечных сечений образца (см. фиг. 2), Частота колебаний выбирается так, чтобы по длине образца наблюдалось не менее двух таких...

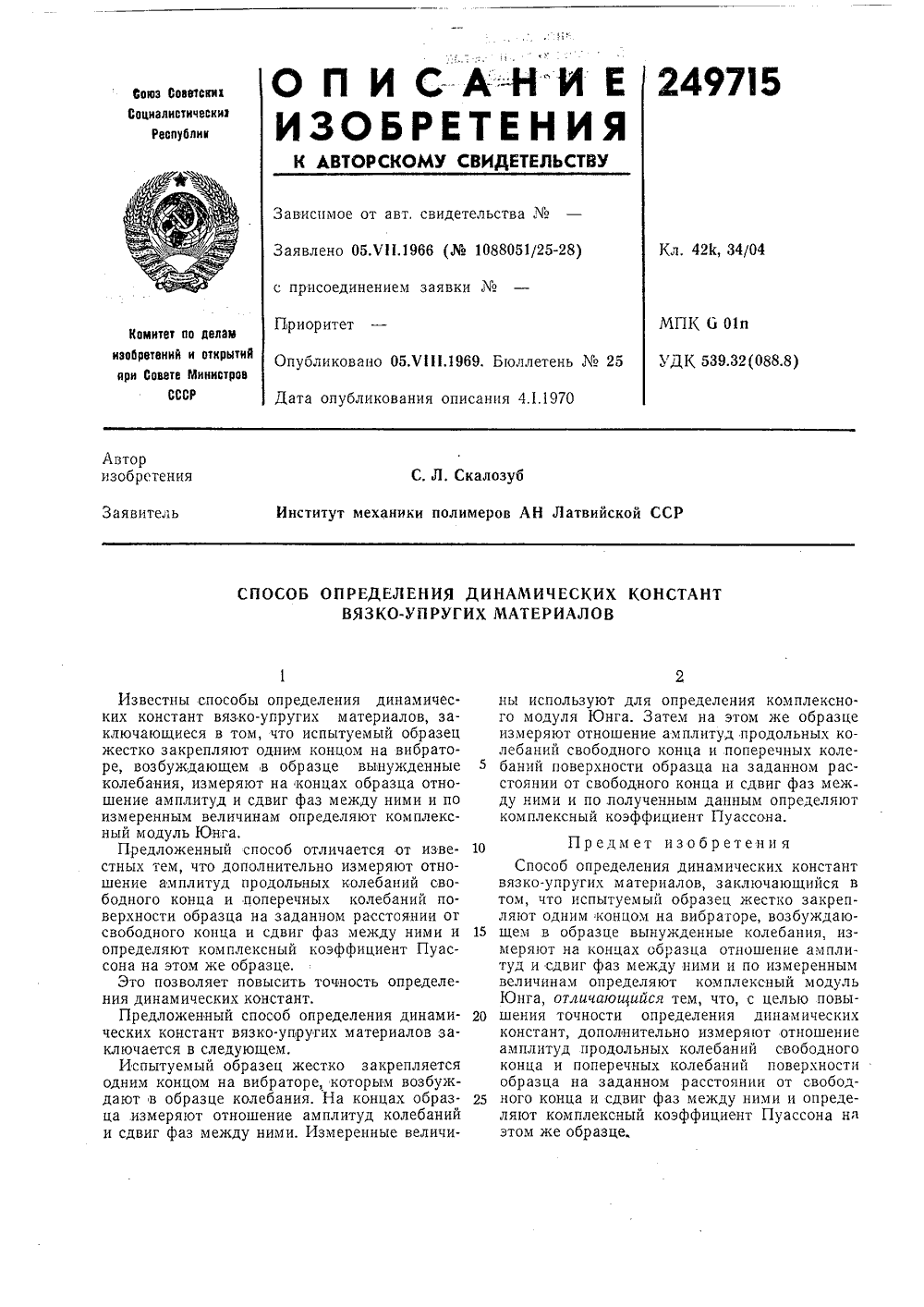

Номер патента: 249715

Опубликовано: 01.01.1969

Автор: Скалозуб

МПК: G01N 3/32

Метки: вязко-упругих, диналических, констант

...тем, что дополнительно измеряют отношение амплитуд продольных колебаний свободного конца и поперечных колебаний поверхности образца на заданном расстоянии от свободного конца и сдвиг фаз между ними и определяют комплексный коэффициент Пуассона на этом же образце.Это позволяет повысить точность определения динамических констант.Предложенный способ определения динамических констант вязко-упругих материалов заключается в следующем.Испытуемый образец жестко закрепляется одним концом на вибраторе, которым возбуждают в образце колебания. На концах образца измеряют отношение амплитуд колебаний и сдвиг фаз между ними. Измеренные величины используют для определения комплексного модуля Юнга. Затем на этом же образце измеряют отношение...

Номер патента: 249717

Опубликовано: 01.01.1969

Авторы: Зное, Писаренко, Ровков, Трощенко

МПК: G01N 3/18, G01N 3/32

Метки: вакууме, высоких, испытания, образцов, температурах, усталость

...упругости от температуры для данного материала,ля креплени вух пар вз между кото Известна установка для испытания на усталость образцов материалов в вакууме при высоких температурах, содержащая вакуумную камеру с устройством для крепления образца, возбудитель колебаний, устройства для пере. 5 дачи колебаний образцу с системой уплотнений, нагревательное, для замера амплитуды, тарировочное и контрольно-измерительную аппаратуру.Предлагаемая установка отличается от из вестной тем, что, с целью повышения точности испытаний, тарировочное устройство выполнено в виде рычага с тарировочными грузами и помещенного в вакуумную камеру коромыс. ла, с подвешенными на нем рамками, взаимо действующего с рычагом и передающего нагрузку на...

Номер патента: 250535

Опубликовано: 01.01.1969

Авторы: Индейкин, Михайлов, Сотсков

МПК: G01N 3/32

Метки: испытания, пневматических, станок, шин

...по А - А; на фиг. 3 - работа станка.Предлагаемый станок представляет собойО кулису 1, состоящую из двух щек, связанныхваликом 2, укрепленным в подшипниковой опоре 3 на фундаменте из двух опорных плит 4. В верхней части кулисы имеются прямоугольные вырезы 5 для устанонки колеса в сборе 6 с испытуемой шиной 7, которое фиксируется накладками 8. В обеих щеках кулисы 1 встроен электромагнитный привод 9, сердечник 10 которого укреплен на щеках кулисы 1, а обмотка в неподвижной опоре 11, закрепленной на фундаменте. Опорные плиты 4 снабжены механизмом перемещения 12 и механизмом поворота ИВ основу принципа работы станка заложены колебания шины с резонансной частотой, Для испытания шины колесо в сборе с шиной устанавливается в кулису и...

Номер патента: 251890

Опубликовано: 01.01.1969

Авторы: Муравьев, Федоров

МПК: E01C 7/00, G01N 3/32

Метки: монолитности

...друг от друга зо и от корпуса губчатой резиной 8. Выступающие концыкасаются Робъекта.При принятой рабочей частоте 12 кгс 1 общая длина склеенного стержня вибратора (для возбуждения его на собственной частоте колебаний) и приемника составляет 234 мм при диаметре 50 мм.Устройство р аботает следующим образом, Блок возбудителя 2 с приемником 3 своими выступами 9 устанавливается на испытуемую поверхность покрытия. Частота генератора соответствует собственной резонансной частоте подключенного к нему возбудителя. Напряжение генератора, приложенное к пьезоэлементу 7, вызывает в рабочем теле возбудителя возвратно-поступательные механические, колебанияя, воздейс пву ющие на покрытие, в результате чего в исследуемом покрытии возникают...

Номер патента: 255615

Опубликовано: 01.01.1969

Авторы: Голубев, Журавлев, Лебедев, Морозова, Нугаев, Прокофьева

МПК: G01N 3/32

Метки: испытания, моделей, сооружений, стенд

...нулево му смещению платформы с испытуемым объектом.Стенд состоит из платформы 1 с испытуемым объектом 2, вертикальных направляющих 3, регулируемых по жесткости, подвесок- ЗО амортизаторов 4, демпферов 5 и двигателя. Двигатель состоит из цилиндра б, поршня со штоком 7, сопла 8 и мембраны 9 и рабочего тела 10. Шток двигателя с помощью подвижного соединения, включающего резьбовой конец штока, шаровую гайку 11 и накладку 12, крепится к платформе. Шаровая гайка 11 смонтирована в нижней части платформы 1 и имеет внутреннюю резьбу.Работа на стенде производится в следующем порядкеПосле установки необходимой жесткости подвесок-амортизаторов, отвечающей требуемой частоте гармонических колебаний, платформа с испытуемым объектом опускается в...

Номер патента: 255620

Опубликовано: 01.01.1969

Автор: Комаров

МПК: G01N 3/32

Метки: усталостнойметаллапрочности

...1 нагружения до разрушения судят об усталостной прочности металла.Предлагаемый способ отличается тем, что измеряют величину работы выхода электрона с его поверхности, например, методом контактной разности потенциалов, по которой судят о накоплении усталостных повреждений в металле в процессе его нагружения,Это позволяет определить накопления усталостных повреждений в металле также в процессе его нагружения.Способ заключается в следующем.Металлический образец подвергают усталостным испытаниям вплоть до разрушения и измеряют число циклов и амплитуду нагружеция. Одновременно непрерывно измеряют величину работы выхода электронов с поверхности образца неразрушающим методом, например методом контактной разности потенциалов. При этом...

Номер патента: 255632

Опубликовано: 01.01.1969

Авторы: Гельман, Липатова, Специальное, Чепик

МПК: G01N 3/32

Метки: испытания

...к барабану по концам прижимными планками 7. Ударники 8, имеющие гладкую, рифленую или обрезиненную поверхность, соединены с толкателями 9 посредством гаек 10 и винтов 11 (взаимное положение ударников и толкателей устанавливается 15 в соответствии с толщиной образца) и с помощью направляющих 12 установлены в корпусе 13 машины.Ударники смещены относительно диамегральной плоскости барабана на одну четвер тую шага кулачка, благодаря этому прн оптимальном выбранном конструктивно шаге кулачка вдвое уменьшается шаг приложения нагрузки.Для того чтобы удары не наносились по 25 прижимным планкам, находящиеся противних зубья кулачка имеют удлиненную головку. Регулируемые пружины 14 п дарники к барабану, а маховички чя отвода ударников и...

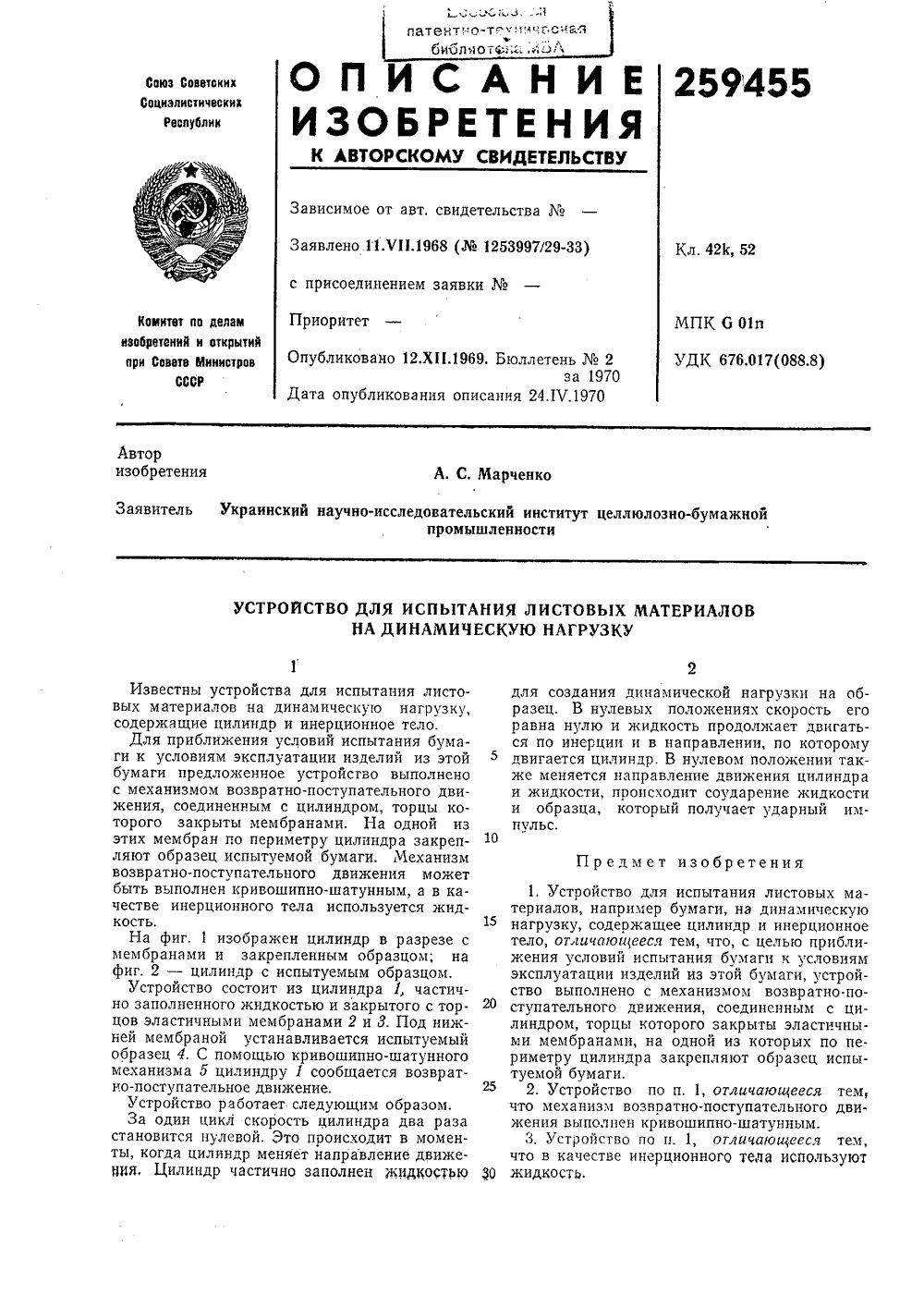

Номер патента: 259455

Опубликовано: 01.01.1970

Автор: Марченко

МПК: G01N 3/32, G01N 33/34

Метки: динамическую, испытания, листовых, нагрузку

...образцом; на фиг. 2 - цилиндр с испытуемым образцом.Устройство состоит из цилиндра 1, частично заполненного жидкостью и закрытого с торцов эластичными мембранами 2 и 3, Под нижней мембраной устанавливается испытуемый образец 4. С помощью кривошипно-шатунного механизма й цилиндру 1 сообщается возвратно-поступательное движение.Устройство работает следующим образом.За один цикл скорость цилиндра два раза становится нулевой. Это происходит в моменты, когда цилиндр меняет направление движеция, Цилиндр частично заполнен кидкостью для создания динамической нагрузки на образец. В нулевых положениях скорость его равна нулю и жидкость продолжает двигаться по инерции и в направлении, по которому двигается цилиндр. В нулевом положении также...

Номер патента: 260251

Опубликовано: 01.01.1970

Автор: Капуст

МПК: G01N 3/32

Метки: испытаний, усталость

...2 и магнитострикционный вибратор 3 с10 концентратором 4. Между концами концентраторов устанавливается испытуемый образец б.Магнитострикционный вибратор 3 установленс возможностью осевого перемещения в направляющих б. Устройство для статического15 нагружения испытуемого образца содержитвинтовой механизм 7 и рычаг 8. Статическаянагрузка определяется по динамометру 9. Наконцах концентраторов выполнены углубления 10 и 11, в которых удерживается испытуе 20 мый образец б, и установлены индуктивныедатчики 12 и 13, Измерительная часть машины включает счетчик числа циклов нагружения14 и регистратор амплитуды колебаний образца 15. В цепь возбуждения одного из магни 25 тострикционных вибраторов включен фазовращатель 1 б.Перемещение...

Номер патента: 261761

Опубликовано: 01.01.1970

Авторы: Бород, Зуев

МПК: G01M 7/02, G01N 23/18, G01N 3/32 ...

Метки: вибрационныхиспытаниях, дефектоскопии, рентгено-телевизионное

...ажения изделия на еского преобразоважение колеблющегося ся на передающую амеры, становится не 1Известно устройство, содержащее рентгеновский источник излучения, вибростенд, генератор питания вибростенда и рентгеновский электронно-оптический преобразователь,В нем изделение в процессе испытания просвечивается в течение коротких промежутков времени, составляющих малую долю периода колебания источника, вследствие этого при существенной толщине изделия необходимо значительно повысить мощность излучения рентгеновского источника. Кроме тото, при низких частотах вибрации (ниже 20 гтрк) наблюдается мелькание изображения изделия.Для повышения эффективности использования источника излучения и получения неподвижного изображения изделия...

Номер патента: 261762

Опубликовано: 01.01.1970

Авторы: Бород, Зуев

МПК: G01M 7/02, G01N 23/18, G01N 3/32 ...

Метки: вибрационныхиспытаниях, дефектоскопии, рентгено-телевизионное

...снабжен электромагнитной системой отклонения изображения, питающейся от генератора вибростенда через фазовращатель и регулятор тока.На чертеже показана функциональная схема предлагаемого устройства.Оно состоит из рентгеновского источника излучения 1, вибростенда 2 с установленным изделием 8, электронно-оптического преобразователя 4, на горловине которого размещена система отклонения Б, электрически связанная тором питания 6 вибростенда через щатель 7 и регулятор тока 8, телевики камеры 9 и телевизионного приемни 5 Устроиство работает следующим образом.Рентгеновские лучи источника 1, проходячерез, изделие размещенного на столе вибростенда, попадают на экран электронно-оптического преобразователя, отзменяющего рент геновское изображение...

Номер патента: 263234

Опубликовано: 01.01.1970

Автор: Экспериментально

МПК: F15B 21/12, G01M 7/00, G01N 3/32 ...

Метки: возбуждения, колебаний

...соответствующее переключение многоканального переключателя 5. При этом происходит изменение фазового соответствия соединения цилин дров блока со входными каналами золотника 4,что приводит к изменению колебательного процесса сложной формы. мет изооретени Устроиств авт. св.целью измен оно сна бже лем, включе связи цилин ником.,По основному авт. св.250517 известноустройство для возбуждения колебаний, содержащее гидропульсаторвключающий блокцилиндров с расположенными в нем плунжерами и привод плунжеров, а также распределительный золотник, гидравлически связанный с цилиндрами с нарушением фазового состветствия их соединения цилиндров со входными каналами золотника. Однако режим известного устройства не может быть изменен впроцессе работы,С...

Номер патента: 263948

Опубликовано: 01.01.1970

Авторы: Казаков, Лукь

МПК: G01B 7/04, G01N 3/32

Метки: пневматических, прогибов, радиальных, шин

...электрически изоли. рован от обода, Электронный выключатель состоит из отметчика 16, выполненного в виде постоянного магнит и закрепленного на за 263948краине обода, индуктивного датчика 17, уста. новленного на кожухе моста автомобиля (трактора, автогрейдера), и электронного реле 18.Предлагаемое устройство работает следующим образом.При входе элемента шины, к которому прикреплен тросик 13 измерителя 1, в контакт с опорной поверхностью шкив 9, увлекаемый пружиной 12, сматывает тросик. Одновременно щетка 14 перемещается с ламелью кольца 6, соответствующей нулевому. прогибу, и при максимальной величине прогиба, когда элемент шины, к которому прикреплен тросик, приходит в середину контакта шины с дорогсй, останавливается вместе со...

Номер патента: 263953

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Зам, Засорин, Лавров, Проектный

МПК: B06B 1/00, F16F 3/02, G01N 3/32 ...

Метки: вибрационной, упругая

...улругие системы вибрационных машин, содержащие плоские рессоры, межрессорные прокладки и зажимные устройства.Предлагаемая система отличается от известных тем, что межрессорные прокладки выполнены в виде двух отдельных стоек, расположенных на фиксированном расстоянии друг от друга.Такое выполнение прокладок позволяет уменьшить потери энергии на конструкционный гистерезис и упростить конструкцию.Для фиксации расстояния между стойками предлагаемая система снабжена оооймой с выполненными в ней,пазами, в которых установлены концы стоек,На чертеже показана предлагаемая система, общий вид.Система содержит рессоры 1, межрессорные прокладки, образованные двумя стойками 2, обойму 3 и зажимные устройства, условно изображенные стрелкой с...

Номер патента: 265519

Опубликовано: 01.01.1970

Авторы: Антонюк, Болотов

МПК: G01N 3/32

Метки: выносливость, испытания, кручении

...с рычагом.На фиг. 1 изображена описываемая машина в разрезе; на фиг, 2 - разрез по А - А на фиг. 1; на фиг. 3 - разрез по Б - Б на фиг.1; на фиг. 4 - разрез по В - В на фиг. 2.Машина содержит станину 1, захваты 2 и 8 для крепления испытуемого образца 4, устройство 5 для нагружения образца переменным крутящим моментом, контрольно-измерительную аппаратуру (на чертежах не показана) и устройство для нагружения постоянным крутящим моментом испытуемого образца. Последнее выполнено в виде рычага б с грузом 7 на одном его конце, жестко связанного другим концом с захватом 2, и фиксатора 8 в виде подпружиненного клина, размещенного на станине и взаимодействующего с рычагом.Машина работает следующим образом.Испытуемый образец 4 закрепляют в за...

Номер патента: 265550

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Корчагин

МПК: G01N 3/32

Метки: испытания, кристаллических, прочность, сыпучих

...иотражателем, последний можно установить сзазором, превышающим максимальный размер 0 кристаллов.На чертеже изображено предлагаемое уст.ройство, разрез.Устройство состоит из капсулы 1, крышки2, зафиксированной на капсуле штырями 8, 5 отражателя 4 и привода, с которым капсуласвязана при помощи полого вала б и звездочки б. Внизу вал 5 входит в обойму 7 с подшипниками 8. Отражатель 4 закреплен на оси9, имеющей квадратный хвостовик 10, кото рый фиксируется в основании 11. Там, гдеось входит в капсулу, установлен подшипник12 с фетровой уплотнительной прокладкой18 и прижимным кольцом 14.Для предотвращения раздавливания кри сталлов между цилиндрической частью капсулы и кромкой отражателя 4 образован зазор, превышающий размер кристаллов.Для...

Номер патента: 266316

Опубликовано: 01.01.1970

МПК: G01N 3/04, G01N 3/32

Метки: высокочастотных, изгиб, испытаний

...закреплен инерционный груз.На фиг. 1 изображено устройство для высокочастотных испытаний материалов на изгиб; на фиг. 2 - то же устройство, на оси захвата которого закреплен инерционный груз.Предлагаемое устройство содержит возбудитель 1 механических колебаний с вибратором 2 и захват для крепления образца, выполненный в виде оси , установленной в подшипниках 4 и имеющей сквозной паз, в который плотно вставляется испытуемый образец 5, Подшипники 4 связаны с вибратором 2 с помощью опоры б. Для замера величины амплитуды колебаний образца в устройстве введен измерительный приборческ 1 й микроскоп. На осп закак показано на фпг. 2, заный грхз 8.С помопью возбудителя механических колебаний 1 в образце создаюгся поперечныеизгибные колебания...

Номер патента: 267994

Опубликовано: 01.01.1970

Авторы: Йоесоюзнкй, Кудр, Чепик

МПК: G01N 3/32, G01N 33/38

Метки: прибор, сопротивления

...одновременно с приводным кулачком 8 механизма нагружения. При этом балка 4 последовательно занимает следующие положения, При контакте упора балки с вершиной зуба приводного кулачка балка находится в крайнем 5 верхнем положении, пружина б сжата, ролик 5 не соприкасается с испытуемым материалом, сигналы от тензодатчиков 7 и датчика крутящего момента 8 равны нулю (при тарированчом приборе).0При дальнейшем пзвороте кулачка упорбалки соскакивает с зуба и под действием пружины б балка поворачивается вокруг шарнира до соударенпя ролика 5 с материалом. Часть 5 кинетической энергии балки с роликом затрачивается на измельчение материала, а энергия отскока, поглощаемая пружиной б, не переходит в работу измельчения. 20 Для учета этой...

Номер патента: 271090

Опубликовано: 01.01.1970

Авторы: Индейкин, Михайлов, Сотсков

МПК: G01N 25/00, G01N 3/32, G01N 3/56 ...

Метки: испытания, пневматических, станок, шин

...сроков испытания достигается тем, что шина в процессе обкатки с каждым ее оборотом испытывает деформации в нескольких точках. Для этого три роликовые батареи, имитирующие дорожное покрытие, приводятся в контакт с вращающейся шиной в 3 равноудаленных по окружности точках.Требуемый тепловой режим испытуемой шины может быть установлен с помощью наружного и внутреннего охлаждения. Малые габариты испытательного стенда позволяют создаватьразборные вентиляционные камеры, обеспечивающие эффективное охлаждение шины. Новизной является конструкция станка в целом, его пространственная компоновка, в котором от электропривода вращается крестовина, установленная на цапфах с возможностью вращения вокруг оси шины с тремя встроенными на концах лучей...

Номер патента: 271853

Опубликовано: 01.01.1970

Авторы: Дудин, Романив

МПК: G01N 1/28, G01N 3/32

Метки: библиотека, патентноп, техническая

...концентрато вергают образец цикли15 до появления трещины з .та чаго ци йся тем, что, с трещин на образцах из трещпю выполняют до ки образца размером на20 ного размера, подверга ской обработке п цикли доведением трещины до трещин на механическ том, что р напряже ческому н аданного рцел ю о высокопроч термическ1 - 2 ям к ют образе 1 ескому па заданного Известен способ образования трещин на образцах, предназначенных для механических испытаний, заключающийся в том, что на образце выполняют концентратор напряжений и подвергают образец циклическому нагружению до появления трещины заданного размера,Предлагаемый способ отличается от известного тем, что трещину выполняют до термической обработки образца размером на 1 - 2 ми менее...

Номер патента: 275494

Опубликовано: 01.01.1970

Авторы: Брелидзе, Караханов, Лакеев, Пелезнев

МПК: G01N 3/32

Метки: высокоэластичных, прочности, усталостной

...к действительным ; словцям эксплуатации,Известно, что значительное количество резиновых цздел 1 ьй прц работе подвергается многократным динамическим деформациям. Многокр атные дс "рор м аццп вызывают утомлениеце резин цлц, как иначе цязыВают, устялостные явления, которые приводят к разрушению резиновых изделий. УсталостнуО выносливость резин при динамических испытаниях определяют числом циклов нагруженця выдержцваемых образцов до его разрушения.11 о цри этом учитывается лишь чисто механический факгор многократная деформация), В то В 13 е.1 я кяк В экспл 1 ятяццонных услОВця, наряду с нцм, ца резиновые изделия воздействуют и другие разрушающие немеханцческие факторы, характеризующие прцземную атмосферу. Прц этом практичнее учитывать лишь...

Номер патента: 280044

Опубликовано: 01.01.1970

Авторы: Гутаускас, Каунасский, Петраускас, Растение, Страздас

МПК: G01N 3/32

Метки: испытания, многократное, прибор, пространственное, растяжение, текстильных

...б со 5 стрелочным прибором 17, промежуточного реле 18, реле времени 19, исполнительного реле 20, счетчика циклов 21 и регистрирующего прибора 22.Прибор работает циклично. Испытуемый об разец пульсирует между верхним и нижнимпределами деформации или давления. Сжатый воздух подается в камеру 1 через редуктор 12, дроссель 10 и электромагнитный кла.пан 8 или выпускается нз камеры в атмосфе ру через клапан 9 и дроссель 11, поднимаяили опуская мембрану 8 с образцом 5 материала.Испытуемый образец испытывает пространственную деформацию до определенного по стоянного давления, регулируемого индуктив280044 Предмет изобретения Составитель Г. Миров Редактор А. Б, Бер Корректор Л. Б. Бадылама Заказ 3334/17 Тираж 480 Подписное ЦПИИП 1 Комитета по делам...

Номер патента: 284384

Опубликовано: 01.01.1970

Авторы: Бабич, Век, Казарновский, Крупеник, Мйн, Украинский, Хургин, Шнаперман

МПК: G01N 3/32

Метки: испытания, контактную, образцов, рельсов, усталость

...контактную усталость, содержащая поворотный диск, на котором устанавливаются исооразцы, ролики, оокатывающиеся при испытании по образцам, и устройства для создания нормального и бокового давления в контакте роликов с образцами, отличающаяся тем, что, с целью приближения условий нагружения образцов к эксплуатационным, на установочной поверхности диска выполнены выступы, предназначенные для установки на них ооразцов. 5 Известны установки для испытания о цов рельсов на контактную усталость, с жащие поворотный диск, на котором уст ливаются испытуемые образцы, ролики, тывающиеся при испытании по образц устройства для создания нормального и вого давления в контакте роликов с образцаИзвестно, что дефекты, приводящие к излому рельсов, возникают...

Номер патента: 285305

Опубликовано: 01.01.1970

МПК: G01N 3/32

Метки: 285305

...фиг. 2 - захваты с образцом в разрезе; на фиг. 3 - то же, вид сверху.Установка для высокочастотных усталостных испытаний содержит подвижную 1 и не подвижную 2 опоры, возбудитель 3 механических колебаний и устройство 4 для нагружения растягивающей нагрузкой, шарнирно связанное с подвижной опорой.В подшипниках б опоры 1 закреплен эксцентричный захват б, ось которого смещена относительно зажима 7 по направлению к неподвижной опоре.Описываемое устройство работает следующим образом.Возбуяденные устройством 3 механические колебания через опору 1 и подшипники передаются на захват, зажимы и образец 8. Образец и захват представляют единую колеблющуюся систему, в которой возбуждаются колебания на ее собственной резонансной частоте, зависящей от...

Номер патента: 285306

Опубликовано: 01.01.1970

Авторы: Котов, Научно, Проектно, Сидоренко, Снеговский

МПК: G01N 3/26, G01N 3/32

Метки: испытаний, кручение, усталостных

...диапазон применения устройства.На фиг, 1 изображено описываемое устройство, вид сбоку; на фиг, 2 - то же в плане, 30 Устройство содержит опорную плиту 1, захваты 2 и 3 для крепления образца 4, два нагружающих рычага б и б, одними концами крепящиеся к каждому из захватов, устройство для регулирования амплитуды переменной нагрузки и нагружатель 7, связанный с рычагами,Рычаги другими концами опираются на шаровые опоры 8, размещенные на опорной плите. Последняя рычагами с подвижной плитой 9, установленной параллельно опорной плите, на которую воздействует нагружатель,Устройство для регулирования амплитуды переменной нагрузки выполнено в виде регулировочных шайб 10 и пружин 11 сжатия, установленных между концами рычагов и подвижной...

Номер патента: 322687

Опубликовано: 01.01.1971

Авторы: Чюкас, Янкунас

МПК: G01N 3/32

Метки: 322687

...текстильных материалов, содержащий винтовую пару, подвижно установленную на станине машины и жестко связанную с ее пассивным захватом, от,гичавщийся тем, что, с целью обеспечения компактности конструкции при значительной величине деформации образца, он снабжен независимым приводом, а винтовая пара выполнена в виде шариковинтового механизма, гайка ко торото соединена зубчатым зацеплением сприводом. Изобретение относится,к испытательной технике применяемой для испытания материалов на прочность при знакопеременных нагрузках.Известен компенсатор деформаций,к машинам для испытания на усталость текстильных материалов, содержащий винтовую пару, подвижно установленную на станине машины и жестко связаняую,с ее пассивным захватом.Цель...

Номер патента: 322688

Опубликовано: 01.01.1971

Авторы: Синев, Трактовенко

МПК: G01N 3/32

Метки: предварительного, статического

...систему, выполненную с возможностью статического нагружения испытуемого изделия, установленного в ней на упругих элементах, например цилиндрических пружинах.Предлагаемое устройство отличается от известного тем, что оно снабжено дополнительными упругими звеньями, например пружинами Бельвиля, работающими в режиме прощелкивания и установленными соосно с упругими элементами.Это позволяет исключить влияние динамического воздействия системы статического нагружения на испытуемое изделие.На фиг. 1 изображено предлагаемое устройство; на фиг, 2 - график зависимости деформации замкнутой упругой системы от нагрузсодержит замкнутую упругую ржащую две жесткие плиты 1 рых может быть связана с дина ытательной машиной 2, и стяж Испытуемое изделие 4...

Номер патента: 291129

Опубликовано: 01.01.1971

Авторы: Железцов, Лнтовченко, Мальцева, Смирнов

МПК: G01N 3/32

Метки: внутреннего, всгсоюзная, иотека, коэффициента, но-тгхкге-мgt, тренияl

...освещенности образца и получения прямоугольного окна, что позволяет получать изменения освещенности фотоэлемента, пропорциональные амплитуде колебания образца, смотровые окна 15 печи, 0 конденсор 1 б для увеличения изображениятени образца на фотокатоде фотоэлемента 17 и регистрирующее устройство 18 для записи амплитуды и частоты затухающих поперечных колебаний.Коэффициент внутреннего трения определяют следующим образом. Образец закрепляют в печи и создают вакуум 10 з лье рт. ст., включают нагрев или охлаждение, и по достижении требуемой для испытания температуры образец толкателем 7 приводят в поперечное колебательное движение. Образец находится в пучке света осветителя 12, а тень от него падает на фотокатод фотоэлемента, причем...
