Установка для испытания образцов рельсов на контактную усталость
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 284384
Авторы: Бабич, Век, Казарновский, Крупеник, Мйн, Украинский, Хургин, Шнаперман
Текст

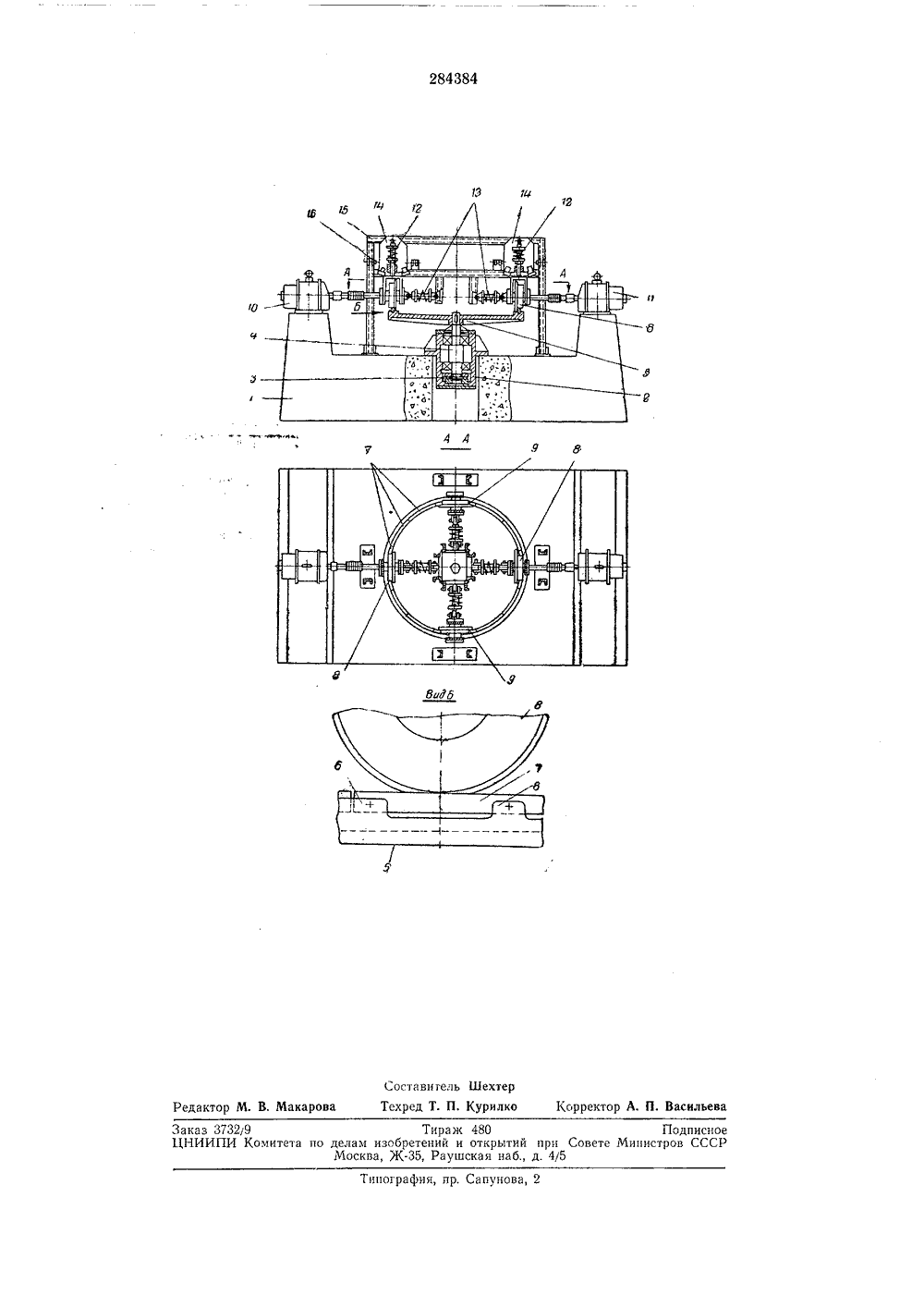

ОПИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт, свидетельства МЗаявлено ОЗ.Х.1966 ( 1110777/25-28) с,л. 42 с, 34 присоединением заявки М 01 п 3/3 Комитет по делам зобретеиий и открытий при Совете Министров СССР. Крупеник, Л. СЯ Шнаперман краичскии научно-исследовательски аявитель УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ РЕЛЬ НА КОНТАКТНУЮ УСТАЛОСТЬ участку рельса между двумя соседними шпалами). Образцы обкатываются роликами 8, 9. Ролики 8 приводятся во вращение электродвигателями 1 О, 11, а ролики 9 являются ведомыми. Устройства для создания нормального давления 12 и устройства для создания бокового давления 18 в контакте роликов 8, 9 с образцами могут быть пружинного типа. Каждый ролик и устройства для создания нормального и бокового давления смонтированы на плите 14, которая шарнирно связана с рамой 15. С помощью упоров 16 плиту, а следовательно, и ролики 8, 9 можно установить в нужное положение в пределах допускаемого конструкцией горизонтального смещения роликов. Предмет изобретенияУстановка для испытания образцов рельсов на контактную усталость, содержащая поворотный диск, на котором устанавливаются исооразцы, ролики, оокатывающиеся при испытании по образцам, и устройства для создания нормального и бокового давления в контакте роликов с образцами, отличающаяся тем, что, с целью приближения условий нагружения образцов к эксплуатационным, на установочной поверхности диска выполнены выступы, предназначенные для установки на них ооразцов. 5 Известны установки для испытания о цов рельсов на контактную усталость, с жащие поворотный диск, на котором уст ливаются испытуемые образцы, ролики, тывающиеся при испытании по образц устройства для создания нормального и вого давления в контакте роликов с образцаИзвестно, что дефекты, приводящие к излому рельсов, возникают и развиваются при действии как контактной, так и изгибающей нагрузок. Недостатком известных установок является то, что на них воспроизводится только первый вид нагрузки и, таким образом, условия нагружения образцов не соответствуют эксплуатационным,С целью приближения условий нагружения образцов к эксплуатационным в предлагаемой установке на установочной поверхности диска выполнены выступы, предназначенные для установки на них образцов,На чертеже показана предлагаемая установка.На фундаменте 1 установлена корпус 2 с подшипниками 3, в которых установлен вал 4, несущий поворотный диск б. На диске выполнены выступы б, на которые устанавливаются испытуемые образцы 7. Каждый образец устанавливается на три выступа, а в промежутках между ними свободно провисает (подобно 1 х 11,т т"1Хургин, В., фЛКтЬйй 1 ет,Н, А, Векслер" -л. :ф "1институт металлов284384 13 и Составитель Шехтер Редактор М. В. Макарова Техред Т. П, Курилко Ксрректор А. П, Васильевпогр р. Сапунова каз 37329НИИПИ Комитета по делам иМосква Тираж 480 ретений и открытий приЖ, Раушская наб., д. 4/5 Подписное те Министров СССР
СмотретьЗаявка
1110777
Д. С. Казарновский, В. Н. Крупеник, Л. С. Хургин, В. Мйн ет, А. П. Бабич, Л. Я. Шнаперман, Н. А. Век, Украинский научно исследовательский институт металлр, й
МПК / Метки
МПК: G01N 3/32
Метки: испытания, контактную, образцов, рельсов, усталость
Опубликовано: 01.01.1970
