Установка для определения коэффициента i внутреннего тренияl. всгсоюзная. т: н: но-тгхкге-мgt; amp; б; иотека

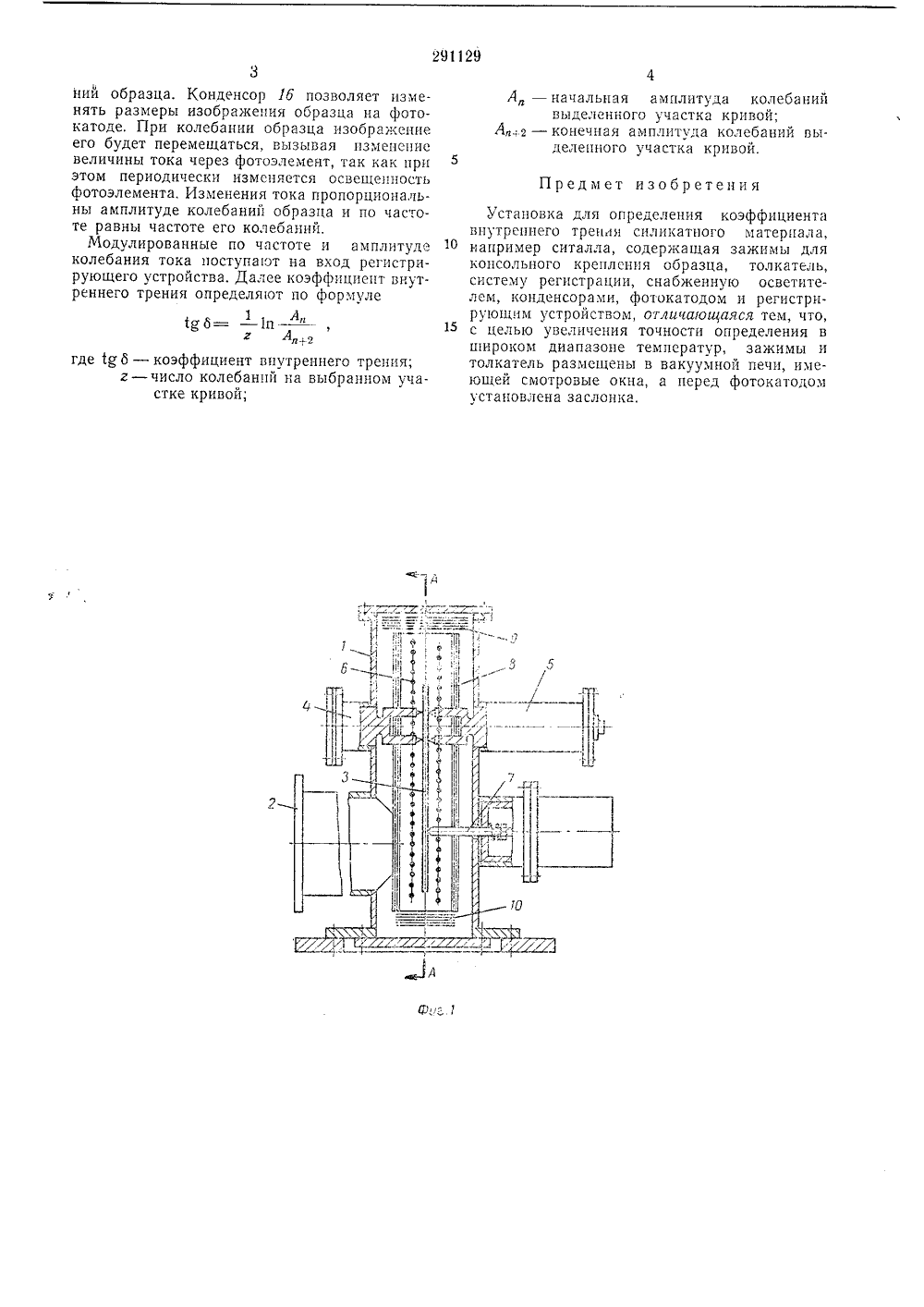

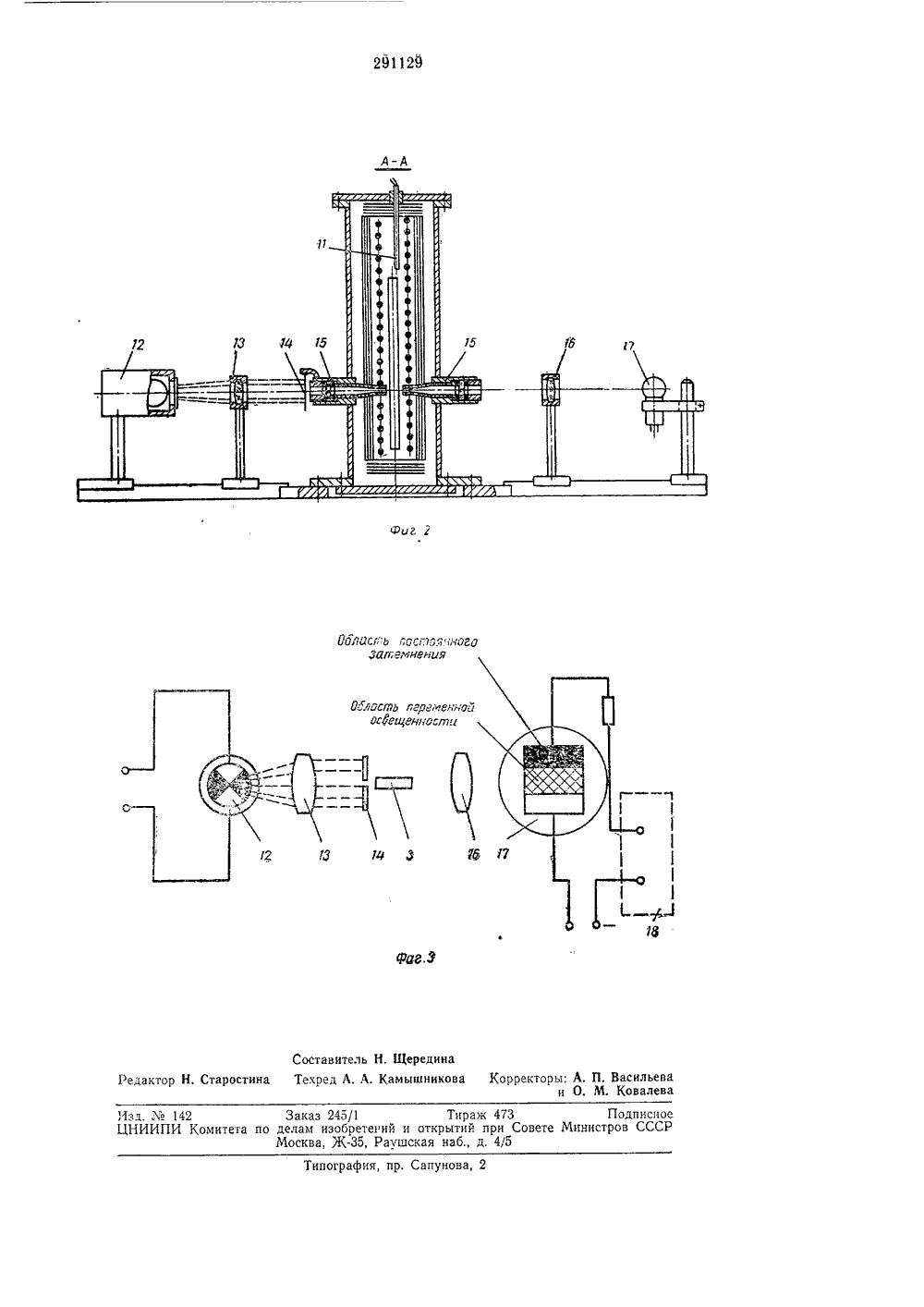

ОПИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 29 И 29 Союа Советских Социалистнческнх РеспубликЗависимое от авт. свидетельства ЪЪ МПК 6 01 п 3/ Заявлено 02.Х 1.1 М 1289914 тсоедипением заявки М Комнтет по делье каобретений н открыти при Совете Министров СССРриорптетпубликовано 06,.1971. БюллетеньДК 621.317.799(088.8) а опубликования описания 25.11.1971 Авторыизобретения А. льцева, Г, А, Смирнов, А. В. Литовце В. А, Жел аявител УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕН ВНУТРЕННЕГО ТРЕНИЯИзобретение относится к установкам для определения физических свойств материала.Известна установка для определения коэффициента внутреннего трения силикатного материала, например ситалла, снабженная осветителем, оптической сеткой с тремя рядамивертикальных тонких линий, где колебанияобразца при комнатной температуре в воздухе регистрируются на фотопленке,Целью изобретения является увеличениеточности определения в широком диапазонетемператур, Достигается это тем, что зажимыи толкатель размещены в вакуумной печи,имеющей смотровые окна, а перед фотокатодом установлена заслонка.На фиг, 1 показана предлагаемая установка;на фиг, 2 - разрез по А - А на фиг. 1; нафиг. 3 - принципиальная схема измерения затухающих поперечных колебаний образца.Установка содержит вакуумную печь 1 сопротивления с водоохлаждаемым корпусом,соединенную патрубком 2 с вакуум-системой.В печи закрепляют образец 3 с помощью неподвижного 4 и подвижного б зажимов, Нагреватель б создает в рабочем пространстветемпературу от 20" до 1500 С. Для приведеничобразца в свободное затухающее поперечноеколебательное движение установка снабженатолкателем 7. Для уменьшения тепловых потерь применена система экранов 8, 9 и 10, а измерение температур ведут термопарами 11, Кроме того, установка снабжена системой регистрации поперечных колебаний образца, в которую входит осветитель 12, конденсор 1 З, заслонка 14 для изменения освещенности образца и получения прямоугольного окна, что позволяет получать изменения освещенности фотоэлемента, пропорциональные амплитуде колебания образца, смотровые окна 15 печи, 0 конденсор 1 б для увеличения изображениятени образца на фотокатоде фотоэлемента 17 и регистрирующее устройство 18 для записи амплитуды и частоты затухающих поперечных колебаний.Коэффициент внутреннего трения определяют следующим образом. Образец закрепляют в печи и создают вакуум 10 з лье рт. ст., включают нагрев или охлаждение, и по достижении требуемой для испытания температуры образец толкателем 7 приводят в поперечное колебательное движение. Образец находится в пучке света осветителя 12, а тень от него падает на фотокатод фотоэлемента, причем заслонка 14 и смотровые окна 15 печи, имеющие 25 прямоугольное сечение, выделяют на нем прямоугольный участок. Заслонка перекрываег также часть светового пучка таким образом, цтобы на фотокатоде было изображение образца приблизительно в половину поперечного 30 размера, т. е. больше полуамплитуды колеба3ний образца. Конденсор 1 б позволяет изменять размеры изображения образца на фото- катоде. При колебании образца изображение его будет перемещаться, вызывая изменение величины тока через фотоэлемент, так как при этом периодически изменяется освещенность фотоэлемента. Изменения тока пропорциональны амплитуде колебаний образца и по частоте равны частоте его колебаний.Модулированные по частоте и амплитуде колебания тока поступают на вход регистрирующего устройства. Далее коэффициент внутреннего трения определяют по формуле1 Д 6= - 1 п1 пд Лгде 1 дб - коэффициент внутреннего трения;г - число колебаний на выбранном участке кривой; А - начальная амплитуда колебаний выделенного участка кривой; А,- конечная амплитуда колебаний выделенного участка кривой. 5 Предмет изобретенияУстановка для определения коэффициентавнутреннего трения силикатного материала, например ситалла, содержащая зажимы для консольного крепления образца, толкатель, систему регистрации, снабженную осветителем, конденсорами, фотокатодом и регистрирующим устройством, отличающаяся тем, что, с целью увеличения точности определения в широком диапазоне температур, зажимы и толкатель размещены в вакуумной печи, имеюшей смотровые окна, а перед фотокатодом установлена заслонка.291129 А-А оясаь -,ог-к,",;. др-,г,мигнут 5 тсаь ггемекьоБ оеЮщенчоет сг,З Составитель Н, Шередина1 едактор Н. Старостина Текред А. А. Камышникова Корректо Тираж 473 Подписное открытии при Совете Министров СССР ая наб., д. 4/5 пография, пр. Сапунова зл. М 142 Заказ 245/1 НИИПИ Комитета по делам изобретений Москва, Ж, Рау
