G01M 1/12 — статическая балансировка; определение положения центра тяжести

Номер патента: 1033879

Опубликовано: 07.08.1983

Автор: Солонец

МПК: G01M 1/12

Метки: механизмов, приводов, уравновешивания, цикловых

...него ведомый вал 5, во время выхрда ролика 2 из паза креста 1последний выстаивает,При разгоне привода циклового мальтийвкого механизма кулачок 8 осущесвляет подключение к источнику напряжения (не показан ) через обмотки регулятора 9 напряжения, управляемогодвижком 10 посредством кулачка 7,обмоток соленоида 14.При разгоне привода ротор 16 поворачивается против часовой стрелки (фиг.2 ) из положения 1 - начало мящуюся сдвинуть ротор 16 ,а тем самым уравновешиваемый вал 17 и ведомый вал 5 циклового механизма,Именно эта сила и используется дляуравновешивания привода.На участке разгона привода магнитный поток ф соленоида 14, взаимо. действуя с токами, наводимыми в роторе 16, создает движущую сиду, способствующую разгону, а на участке...

Номер патента: 1033880

Опубликовано: 07.08.1983

Автор: Коган

МПК: G01M 1/12

Метки: балансировки, статической

...приспособление для статическойбалансировки тел вращения, содержащеепланшайбу, закрепляемую на шпинделетокарного станка, оправку, сменнуювтулку с фланцем, установленную на45оправке с возможностью поворота вокруг своей оси, снабжено стержневымфиксатором, закрепленным на планшайбе,фланец втулки выполнен с радиальнымипазами, с которыми периодически взаимодействует фиксатор, а оправка выполнена в виде эксцентричного валикас коническим хвостовиком,предназнаценного для закрепления в шпинделетокарного станка.55На Фиг. 1 изображено приспособле.ние для статической балансировки;на Фиг. 2 - вид А на фиг,1,Приспособление содержит планшайбу 1,закрепленную на шпинделе 2 токарного станка, оправку 3, сменную втулку 4 с фланцем 5, установленную на...

Номер патента: 1035437

Опубликовано: 15.08.1983

Авторы: Горбулев, Гуля, Иголкин, Стрельцов, Шнитов

МПК: G01M 1/12

Метки: балансировки, вращения, статической

...выполнена в виде пяты и подпятника. Пробказакреплена на пяте, а втулка установленаподвижно вдоль оси подпягника и соединена с пневмо-или гидромеханизмом 2 ,Недостатком этого устройства является наличие пяты и подпягника в видеполусферы с игольчатой опорной поверхностью, что исключает воэможность бапанси 40ровки массивных деталей из-за возникновения чрезвычайно больших удельных нагрузок, что сужает весовой ассортимент балансируемых деталей,Цепь изобретения - расширение весовогоассортимента балансируемых деталей.45Указанная цель достигается тем, что вустройстве для статической балансировкидателей вращения, содержащем основание,жестко закрепленную на нем оправку,опорный диск, втулку и пробку, цоследовательно установленные с...

Номер патента: 1037093

Опубликовано: 23.08.1983

Автор: Никитин

МПК: G01M 1/12

Метки: балансировки, вращения, горизонтальной, осью

...конструкции механизма компенсации дебаланса, а также боль шие его габариты, так как центры тяжести объекта и элементов механизма компенсации дебаланса располрже. ны по разные стороны от вертикальной плоскости, проходяцей через ось вращения изделияЦелью изобретения является упрощение и уменьшение габаритов устрой ства.Поставлениая цель достигается тем, что в устройстве для балансировки изделий с горизонтальной осью врацения, содержащем бснование для размещения балансируемого изделия, например карданового подвеса с приводами по осям, й механизм компенсации дебаланса, последний выполнен в виде двух кинематически связанных между собой шестерен, одна из которых предназначена для соединения с горизонтальной осью врацения изделия, и рычага с...

Номер патента: 1045034

Опубликовано: 30.09.1983

Авторы: Луговский, Масолов, Сердюков

МПК: G01M 1/12

Метки: величины, вращающейся, дисбаланса, положения, прибора, устройства, части

...О прибора ипн узла, и датчик и у"ла повэрс 1 в врашеюеися 1 всты прибств Откос 18 льнО ц.нНдепй2О,1.НВК.Э ука ВВЫКОЗС трэяСТВС . .ЕОус.:ти теь ь:;а 1 св Вре.ени е:з езНие ВЕЛИЧТТЬ Н ОлсжзТНЯ Днсое лекса так квк .Йрй зтэм тр 80 ует я Осьсквть"кстрем,р 4 юукьИы:"-ы;эднэгэ с 1 Гкелв .а ."Чика Что С НЫлВЕЧЭОЗВЭДЫ=.ЬЬНОСТЬЖП. ЯЬСО.ЕТ-,.",.ЭЬЦЕНН 8 ЛОО.", яьр 18 Ная 3 8 в,с тя 1 дется тем, что устройство для измерения величины н положения дысовлвнсв .арашаюшейся чвс ти прибора сэдеох,аНез .сордс, уствнов ЛЕИПйй В 1 эь. шЫНД 8 Й 1 Ь 3 РИВОД ШПН +- иЕЛЯ И ДетчИК ЭВЭРЭ"а ЬЭВШВЮШейся ВС ти прибора снабжено детиком угле довс роте .цинделя и опэком Оэрабэтка рзз",; татов измеренй, датчик. утле Овэвэта врвшвюше и Я части выд Олиен - виде...

Номер патента: 1054692

Опубликовано: 15.11.1983

Авторы: Железов, Макеев, Самойлов, Соловьева, Сурай

МПК: G01M 1/12

Метки: диске, лопаток, турбомашины, установки

...1 Овеса лопатки на координату положенияее центра тяжести относительно осивращения уравновешиваемого ротора 11.Однако данный способ не учитываетпри установке лопаток на диск дисбалансов, вызванных неравномерностьюрадиальных биений пазов диска и, какследствие, дополнительные статические моменты лопаток, равные произведению массы лопатки на величину радиального биения паза диска,Наиболее близким по техническойсущности и достигаемому эбфекгу кизобретению является способ установ- .ки лопаток на диске турбомашины, например, компрессора, заключающийсяв том, что определяют радиальныйстатический момент каждой лопатки,подбирают комплект лопаток, разбросстатических моментов которых не превышает заданной величины, нумеруютих от 1 до и по...

Номер патента: 1084634

Опубликовано: 07.04.1984

Авторы: Тимофеев, Черничкин

МПК: G01M 1/12

Метки: балансировки, гироузлов, поплавковых, сферических

...момента с двумя ортогонально расположенными иа корпусе статорами, входыкоторых соединены с выходами оптического датчика.Кроме того, корпус выполнен изматериала, теплопроводность которогобольше теплопроводности балансировочной жидкости, На чертеже изображено устройство для балансировки сферических поплавковых гироуэлов,Устройство содержит основание (не показано), установленную на нем технологическую термостатированную ванну, выполненную в виде сферической оболочки 1 с нанесенным на ией теплоэащитным слоем 2, размещенный в ванне измерительный блок, имеющий корпус 3 в виде сферической оболочки с размещенными на его внутренней поверхности электродами 4 электростатического подвеса, соединенными с блоком 5 питания, два орто-.гонально...

Номер патента: 1096508

Опубликовано: 07.06.1984

Авторы: Истомин, Лимонов, Масленников, Новоселов

МПК: G01M 1/12

Метки: координат, масс, массы, стенд, центра

...с одним из датчиков усилия.На фиг. 1 изображен стенд для 45 определенная массы и координат центра масс изделий; на фиг. 2 - сечение А-А на фиг. 1.Стенд для определения массы и координат центра масс изделий содер жит основание 1, размещенные на нем опорную раму 2 для крепления изделия це показано) и датчики 3 усилия, установленный на основании 1 посредством оси 4 поворотный стол 5,на котором размещены датчики 3 усилия, поверочный механизм, выполненный в виде рычага 6 второго рода, опора которого содержит призму 7, закрепленную на рычаге б, и подушку 8, закрепленную на раме 2. Рычаг 6 взаимодействует с одним иэ датчиков 3 усилия посредством призмы 9, закрепленной н средней части рычага б, и подушки 10, Свободный конец рычага снабжен...

Номер патента: 1097900

Опубликовано: 15.06.1984

Автор: Горчаников

МПК: G01M 1/12

Метки: балансировки, статической

...точность уравновешивания, обусловленная недостаточнойразрешающей способностью пружинных. динамометров.Цель изобретения - повышение точности статической балансировки деталей.Поставленная цель достигается тем,что устройство для статической балансировки деталей, содержащее основание со шпинделем, ось которогоперпендикулярна последнему, взаимодействующую со шпинделем оправкудля крепления балансируемой деталии датчик неуравновешенности, установленный на основании, снабженовторым датчиком. неуравновешенности,а оправка установлена на шпинделес возможностью поворота ее вокругоси шпинделя.В качестве второго датчика неуравновешенности использован дифференциальный датчик перемещений. 2На чертеже изображено предлагаемое устройство.Устройство...

Номер патента: 1101700

Опубликовано: 07.07.1984

Авторы: Бороненко, Дюбанов, Кравченко, Соколов

МПК: G01M 1/12

Метки: координат, масс, машин, транспортных, центра

...а также необходимостью в источнике питания для привода планшета, 40Целью изобретения является расширение технологических возможностей устройства для определения координат центра масс транспортных машин.Поставленная цель достигается 45 тем, что устройство для определения координат центра масс транспортных машин, содержащее чувствительный элемент, выполненный в виде корпуса и1размещенного в нем подпружиненного 50 в осевом направлении штока, регистрирующий узел, выполненный в виде пишущего элемента, связанного со штоком, и планшета, и захват, снабжено силовым элементом, размещенным меж ду штоком и захватом и выполненным в виде винтовой пары, а планшет жестко связан с захватом. На фиг, 1 изображена кинематическая схема устройства; на...

Номер патента: 1104367

Опубликовано: 23.07.1984

Авторы: Блинников, Гавшин, Житников, Крылов

МПК: G01M 1/12

Метки: уравновешивания

...трубы 15 и фиксируют это положение лимбами 8 и 10,Поворачивая ручкой 14 подвижныйлимб 10 на угол 5-10 , определяютновое положение равновесия изделия13. По разности углов поворота подвижного лимба 10 и иэделия 13, сучетом известной жесткости пружины12, определяют позиционный момент,действующий на изделие 13 при данномвзаимном угловом положении изделия13 и опоры 6. Повторно поворачиваяподвижный лимб 10 на заданный угол,определяют позиционный момент,действующий при различных угловыхположениях изделия 13 и опоры 6. Замеренные значения позиционного момента, обусловленного погрешностямиизготовления опорных поверхностейизделия 13 и опоры 6, включают всебя также и величину остаточногодисбаланса,Таким образом, благодаря тому, что устройство...

Номер патента: 1104368

Опубликовано: 23.07.1984

Авторы: Коврыжкин, Кострицкий, Никитенко

МПК: G01M 1/12

Метки: масс, ориентирования, центра

...опорами, на которых установлены подвижные в поперечном направлении и фиксируемыеролики для установки и вращения наних изделия 1 .Недостатком устройства являетсято, что оно не приспособлено дляперемещения изделия (подъем, транспортировка, ориентирование и укладка), тем более, эти действия не выполняются одновременно с поискомцентра тяжести изделия,Наиболее близким к изобретениюявляется устройство для ориентирования центра масс изделий, содержащее основание, штанги, шарнирноустановленные на нем одним концом,связывающий их зубчатый синхронизатор, опору, предназначенную для размещения изделия, связанную с другимконцом одной из штанг, и привод,соединенный с одной из штанг 2 .Недостатком известного устройстваявляется невозможность...

Номер патента: 1111043

Опубликовано: 30.08.1984

Авторы: Гусельников, Нестеренко, Соколов

МПК: G01M 1/12

Метки: балансировки, статической

...ограниченная точность,вызванная влиянием точности изготовления внутренних колец опор.Цель изобретения - повышениеточности балансировки.Укаэанная цель достигается тем;что устройство для статической балансировки изделий, содержащее основание, размещенные на нем полукольцевые опоры, электромагниты и источнику регулируемого переменного напряжения, снабжено упругими прокладками, электромагниты обращены к полукольцевым опорам, стальные пластинысердечника разделены в плоскостях,перпендикулярных осям опор, упругимипрокладками,На фиг. 1 изображено устройство,общий вид; на фиг. 2 - вид А нафиг. 1.УстройсФво содержит основание 1,размещенные на нем полукольцевыеопоры 2, электромагниты 3 и источники 4 регулируемого переменного напряжения....

Номер патента: 1120195

Опубликовано: 23.10.1984

Авторы: Горбиков, Ершов, Мурашов, Халфин

МПК: G01M 1/12

Метки: длинномерных, координаты, масс, центра

...система выполнена в виде весоизмерительных элементов, связанных с системой обработки результатов измерения 23.Недостатком известного устройства является сложность конструкции, что исключает возможность применения в случаях, не требующих высокой точности измерения.Цель изобретения - упрощение конструкции. Поставленная цель достигается тем, .что в устройстве для определения координаты центра масс .длинно- . мерных .изделий, содержащем основание и установленные на нем .и предназначенные .для размещения изделия. узел. подъема, измерительный узел и опору, измерительный узел выполнен в виде указателя осевого перемещения изде" лия, а узел подъема - в виде храпового механизма и установленного на.нем с воэможностью вращения вокругоси опорного...

Номер патента: 1120196

Опубликовано: 23.10.1984

Авторы: Безрядин, Денщиков, Орлов, Шенфельд

МПК: G01M 1/12

Метки: лопаток, моментов, рабочих, роторов, статических, турбомашин

...установленных на основании, и двух пар постоянных магнитов, закрепленных на коромысле и взаимодействующих с соленоидами.На чертеже представлена схема50 конструкции устройства для измерения статических моментов рабочих лопаток турбомашин.Устройство содержит основание 1, на котором размещены опоры 2, на которые устанавливается призма 3, ко 5 ромысло 4 с замком для закрепления измеряемой лопатки 5. Коромысло 4 снабжено ффлажком б, взаимодействующим с электрическим датчиком 7 положения коромысла, подключенным 60 к генератору 8 возбуждения. По обе стороны коромысла 4 закреплены две пары постоянных магнитов 9, взаимодействующих с неподвижными соленоидами 10, установленными на основа нии 1. Постоянные магниты 9 вместе с соленоидами 10...

Номер патента: 1126824

Опубликовано: 30.11.1984

Авторы: Гольмаков, Косяков

МПК: G01M 1/12

Метки: балансировочная, оправка

...снабжена установленными на валу 1 по обе стороныот втулки 3 двумя кольцами 8 и 9и связывающими их с каждым секто -ром упругими элементами 10,Балансировочная оправка работаетследующим образом.Деталь 11, подлежащую балансировке, устанавливают на вал 1 споджатием к диску 2, Устанавливаютна вал 1 центрирующую втулку 3,скрепленную упругими элементами 10с кольцами 8 и 9Перемещают втулку 3 в осевом направлении до контакта ее конусной поверхности сбазовой цилиндрической поверхностьюдетали 11. После этого на вал 1одевают упор 5 и при помощи гайки6 поджимают через него центрирующую втулку.3. В результате этогодеталь 11 прижимается к упорномудиску 2 и занимает соосное с валом1 положение. В процессе поджатияцентрирующей втулки 3 на каждый изее...

Номер патента: 1128127

Опубликовано: 07.12.1984

Авторы: Бурыкин, Крылов, Рыжков, Свирин

МПК: G01M 1/12

Метки: изделия, координат, масс, массы, трех, центра

...центральную опору, домкрат, взаимодействующий с нимстол, установленный на центральнойопоре с возможностью поворота относительно нее, боковые опоры, ограничивающие поворот стола, соединенные с последним грузовые площадки иконтрольные уровни, снабжено дополнительной опорой, установленной вплоскости наклона стола, и дополни-55тельным домкратом; поочередно взаимодействующим с центральной и дополнительной опорами. На чертеже представлена схема устройства.Устройство для определения массы трех координат центра масс изделия содержит основание 1 с закрепленными на нем центральным домкратом 2 и двумя боковыми опорами 3, расположенными в двух взаимно перпендикулярных направлениях. Внутри центрального домкрата .2 помещен дополнительный домкрат 4,...

Номер патента: 1132156

Опубликовано: 30.12.1984

Авторы: Муслимов, Халатова

МПК: G01M 1/12

Метки: балансировки, роторов

...угломера иНедостатком известного устройст-5ва является сравнительно низкаяточность определения дисбаланса,обусловленная подпрыгиванием балансируемого ротора на опорных роликах,что,объясняется погрешностью формы 20контактирующих поверхностей роликови ротора. Подпрыгивание ротора вызывает преждевременный срыв роторас опорных роликов и вносит погрешности в процессе контроля 25Цель изобретения - повышение точности контроля дисбаланса,Цель достигается тем, что устройство для балансировки роторов снабжено пневматическим прижимным узлом, воздействующим на ротор.Кроме того, пневматический прижимной узел может быть выполнен ввиде блока подачи воздуха и связанных с ним посредством трубопроводов двух сопел, установленных таким образом, что их...

Номер патента: 1133489

Опубликовано: 07.01.1985

Автор: Черничкин

МПК: G01M 1/12

Метки: балансировки, балансировочный, роторов, станок, статической

...основании, балансировочную оправку, две аэро- статические опоры, предназначенные для установки балансировочной оправки, и систему подачи сжатого воздуха, снабжен установленными соответственно на стойках и аэростатических опорах и взаимодействующими между собой двумя аэростатическими сферическими подпятниками, двумя сферическими пятами и двумя пятоподвижными парами, кинематически связывающими соответствующие пяты со стойками.На фиг. 1 изображен балансировочный станок, общий вид; на фиг. 2 - сечение А - А на фиг. 1.Балансировочный станок для статической балансировки роторов содержит основание 1, две стойки 2 и 3, установленные на основании 1, балансировочную оправку 4, две аэростатические опоры 5 и 6, предназначенные для установки...

Номер патента: 1145263

Опубликовано: 15.03.1985

Авторы: Дорошенко, Илинич, Калъченко, Кириенко, Росляков

МПК: G01M 1/10, G01M 1/12, G01M 17/00 ...

Метки: испытания, средств, стенд, транспортных

...амплитуды угловых колебаний платформы на направляющей втулке закреплены штанги с упорами, размещенные в отверстиях, выполненных в направляющем стержне.На фиг.1 схематично изображен стенд, общий-вид; на фиг.2 - разрез А-А на фиг. 1. На основании 1 посредством шарнира с горизонтальной осью 2 вращенияустановлена платформа 3 для размещения на ней испытываемого транспортного средства 4, Под платформой 3на опоре 5, смонтированной на основании 1, закреплены упругие элементы6, Корпус силового гидроцилиндра 7,размещенного под платформой 3,шарнирно соединен с опорой 8, закрепленной на основании 1, а с платформой 3 - посредством шарнирного соединения, содержащего направляющуювтулку 9, закрепленную на платформе 3; и направляющий стержень 1...

Номер патента: 1157376

Опубликовано: 23.05.1985

Авторы: Горбиков, Ершов, Мурашов, Халфин

МПК: G01M 1/12

Метки: веса, длинномерных, координаты, тяжести, центра

...что сужает технологические возможности устройства. 20Цель изобретения - расширение технологических возможностей устройст-, ва для определения веса и координаты центра тяжести длинномерных изделий 25 Поставленная цель достигается тем, что устройство для определения веса и координаты центра тяжести длинномерных изделий, содержащее ЗО основание, установленные на нем при помощи силоизмерительных датчиков опорные плиты с силонередающими штангами и связанные с ними роликоопоры, снабжено ложементами, устанавливаемыми на изделии связанной с ос 35 нованием платформой с установленными на ней двумя парами опорных штанг с роликоопорами и регуляторами длины опорных штанг, одна пара опорных и одна пара силоизмерительных штанг размещены в...

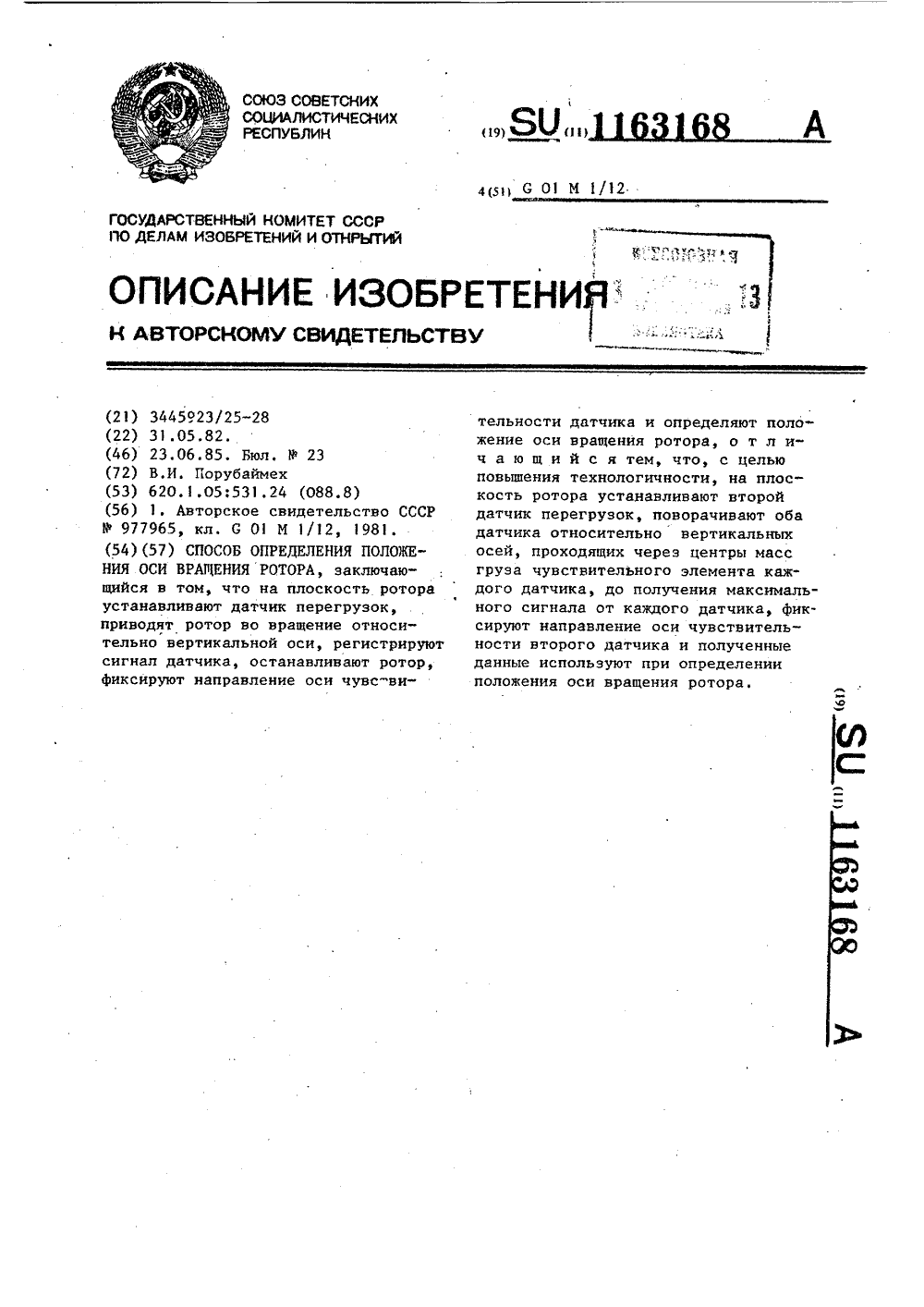

Номер патента: 1163168

Опубликовано: 23.06.1985

Автор: Порубаймех

МПК: G01M 1/12

Метки: вращения, оси, положения, ротора

...ротор во вращение относительно вертикальной оси, регистрируют сигнал датчика, останавливаютротор, Фиксируют направление осичувствительности датчика и определяют положение оси вращения ротора,При этом датчик перегрузок перемещают в направлении оси его чувствительности до получения нулевого сигнала, затем поворачивают датчикона 90 и вновь перемещают его дополучения нулевого сигнала, и этоположение датчика соответствуетистинной оси вращения Я .Однако способ недостаточно тех. нологичен,что обусловлено необходимостью монтировать направляющие,которые позволяют перемещать датчикв двух взаимно перпендикулярныхнаправлениях и требуют наличия свободного места.Цель изобретения - повышение технологичности,Поставленная цель достигаетсятем, что...

Номер патента: 1167461

Опубликовано: 15.07.1985

Авторы: Березкин, Вильнер, Кондрашов, Сердотецкий

МПК: G01M 1/12

Метки: колеса, комплектования, лопаток, рабочего, турбомашины

...схеме 1,Однако указанный способ комплектования лопаток рабочего колеса не учитывает их частот собственных колебаний и Фактического распрецеления лопаток по частоте в колесе, что увеличивает напряжение при резонансных колебаниях в отдельных лопатках комплекта.Наиболее близким техническим решением к изобретению является способ комплектования лопаток рабочего колеса турбомашины, заключающийся в том, что у каждой окончательно изго товленной лопатки измеряют частоту . собственных колебаний основного тона и распределяют их по пазам диска колеса с учетом измеренных значений частот собственных колебаний каждой лопатки 21.Лопатки делятся на две группы, в которых средние частоты собственных колебаний отличаются на заданную величину, и...

Номер патента: 1170302

Опубликовано: 30.07.1985

Авторы: Диков, Котенев

МПК: G01M 1/12

Метки: координаты, тела, тяжести, центра

...от точки тела;акреп+с Мв и 1. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(72) В.А.Диков и Г.ЯКотенев (71) Харьковский ордена Ленина политехнический институт им.В.И.Ленина (53) 620. 1.05:531.24(088.8) (56) Тарг С.М, Краткий курс теоретической механики. М., "Наука", 1970, с. 135.Диков В.А. Метод отыскания координат центра тяжести груза центробежного регулятора. - В кн.: Двигатели внутреннего сгорания, ХГУ, вып. 14, Харьков, 1971, с. 94-98.(54)(57) СПОСОБ ОПРЕДЕЛЕНИЯ КООРДИНАТЫ ЦЕНТРА ТЯЖЕСТИ ТЕЛА относительно точки подвеса, заключающийся в подвесе тела и определении координаты, о т л и ч а ю щ и й с я тем, что, с целью повьпнения точности измерения, осуществляют последовательную установку тела на подвесах двух ЯО...

Номер патента: 1174802

Опубликовано: 23.08.1985

Авторы: Кацнельсон, Луговский, Митяшин

МПК: G01M 1/12

Метки: балансировки

...способ балансировки деталей, содержит механизм 1 подачи проволоки 2 из легкоплавкого материала, втулочный отрез ной нож 3, коническую чашку 4, нагреватель 5, охладитель 6, дозатор 7 флюса и манипулятор 8 с захватом 9. Кроме того, устройство содержит дозатор 1 О клея. Деталь 11 механизма 12 20 имеет углубления 13 - 15 для установки корректирующего груза 16.Способ балансировки деталей реализуется следующим образом,Измеряют дисбаланс детали 1. Проволока 2 перемещается на расчетную длину в соответствии со значением дисбаланса детали механизмом 1 подачи. Переместившийся кусок проволоки отрезается ножом 3. Под воздействием силы тяжести он падает на коническую чашку 4Нагреватель 5 приближаетс. к конической чашке и нагревает ее. Кусок проволоки...

Номер патента: 1185139

Опубликовано: 15.10.1985

Автор: Коршунов

МПК: G01M 1/12

Метки: колес, лопаточных, машин, рабочих, роторов, уравновешивания

...определяют изменение радиуса расположения центра масс лопаток из-за вытяжки диска и лопаток30 под действием рабочих нагрузок и тем. пературных расширений на заданном режиме работы, корректируют радиус ,закрепления рабочих лопаток на величину его изменения у устройства, ис- З 5 пользуемого для измерения статических моментов, измерение собственных значений статических моментов рабочих лопаток производят на скорректированном радиусе с точностью, ограничен ной соотношением величины допустимой остаточной неуравновешенности колеса и количества рабочих лопаток в комп- лекте.Определяют величину изменения радиуса расположения центра масс каждой лопатки комплекта из-за действия центробежных сил и изменения температуры50 но формуле=(ф - 4 )+г Ы...

Номер патента: 1185140

Опубликовано: 15.10.1985

Автор: Коршунов

МПК: G01M 1/12

Метки: балансировки, колес, рабочих, роторов, турбомашин

...данного распределения лопаток определяют величину главного вектора неуравновешенности комплекта путем векторного сложения собственных зна чений статических моментов рабочих лопаток, после чего производится устранение выявленной неуравновешенности комплекта путем минимального числавзаимных перестановок лопаток в пазахотносительно исходного распределения,причем условием каждой взаимной перестановки лопаток является снижение модуля главного вектора неуравновешенности комплекта, оптимизация рас-. пределения оканчивается при достижении заданного уровня неуравновешенности комплекта лопаток. В результате оптимизации распределения комплекта лопаток по дисбалансу получается круговая диаграмма, определяющая взаимный порядок установки...

Номер патента: 1185153

Опубликовано: 15.10.1985

Авторы: Власенко, Горобец, Лидерман, Шепеленко

МПК: G01M 1/12

Метки: муфта, нагружающая

...возможностей путем обеспечения одновременно пе редачи вращения соединяемых муфтой валов и нагружения их регули руемой по величине и направлению радиальной консольной силой, неизменной. по направлению действия отно сительно валов.На фиг, 1 схематически изображена нагружающая муфта, общий вид, на фиг. 2 и 3 - варианты выполнения нагружающей муфты. 20Нагружающая муфта содержит присоединяемые к ветвям (валам) стенда две полумуфты 1, 2, на обращенных друг к другу поверхностях которых выполнены размещенные друг против 25 друга радиальные пазы 3, 4, в которых расположены с возможностью перемещения связывающие полумуфты 1, 2 соединительные элементы, каждый из которых состоит из оси 5, упругого зве-З 0 на 6, кольца 7, втулок 8, 9 и гайки...

Номер патента: 1186979

Опубликовано: 23.10.1985

Автор: Подсядло

МПК: G01M 1/12

Метки: координат, масс, тела, центра

...до достижения имальных периодов.2.Способ по п.1, о т л и ч а ю щ и й с я тем, что для сообщения телу крутильных колебаний его уста навливают на аэростатическом столе с упругой подвеской.1186979 10 Составитель И.МузычкинаРедактор О.Бугир Техред О.Ващишина Корректор И.Муска Заказ 6537/45 Тираж 896 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Филиал ППП "Патент", г.ужгород, ул.Проектная,4 Изобретение относится к теоретической механике, а именно к способам определения координат центра масс тел.Цель изобретения - расширение возможностей способа путем обеспечения определения центра масс тела, центр масс которого совпадает с осью колебаний.Способ реализуется...

Номер патента: 1186980

Опубликовано: 23.10.1985

Авторы: Арефьев, Бердиков, Ефимчук, Лесной

МПК: G01M 1/12

Метки: балансировки, роторов, статической

...диском 5 в положение устойчивого равновесия - неуравновешенной массой вниз. В исходный момент времени (до начала поворота обоймы 4) триггеры 15 и 17 иреверсивные счетчики 31 и 34 установлены в исходное состояние путемкратковременной подачи на их установочные К-входы нулевого потенциала нажатием кнопки 44 "Сброс". Приэтом нулевое выходное напряжениетриггера 15 запирает схему 14 совпадения, а нулевое выходное напряжение триггера 17 запирает схемы 18-20совпадения. После установки балансируемого ротора на обойму 4 нажатиемкнопки 16 "Пуск" опрокидываетсятриггер 15, при этом появившееся на 55его выходе напряжение отпирает схему14 совпадения, которая до этого немогла реагировать на сигналы, поступающие от детектора 9 нуля углового положения...
