Способ определения положения оси вращения ротора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1163168
Автор: Порубаймех
Текст

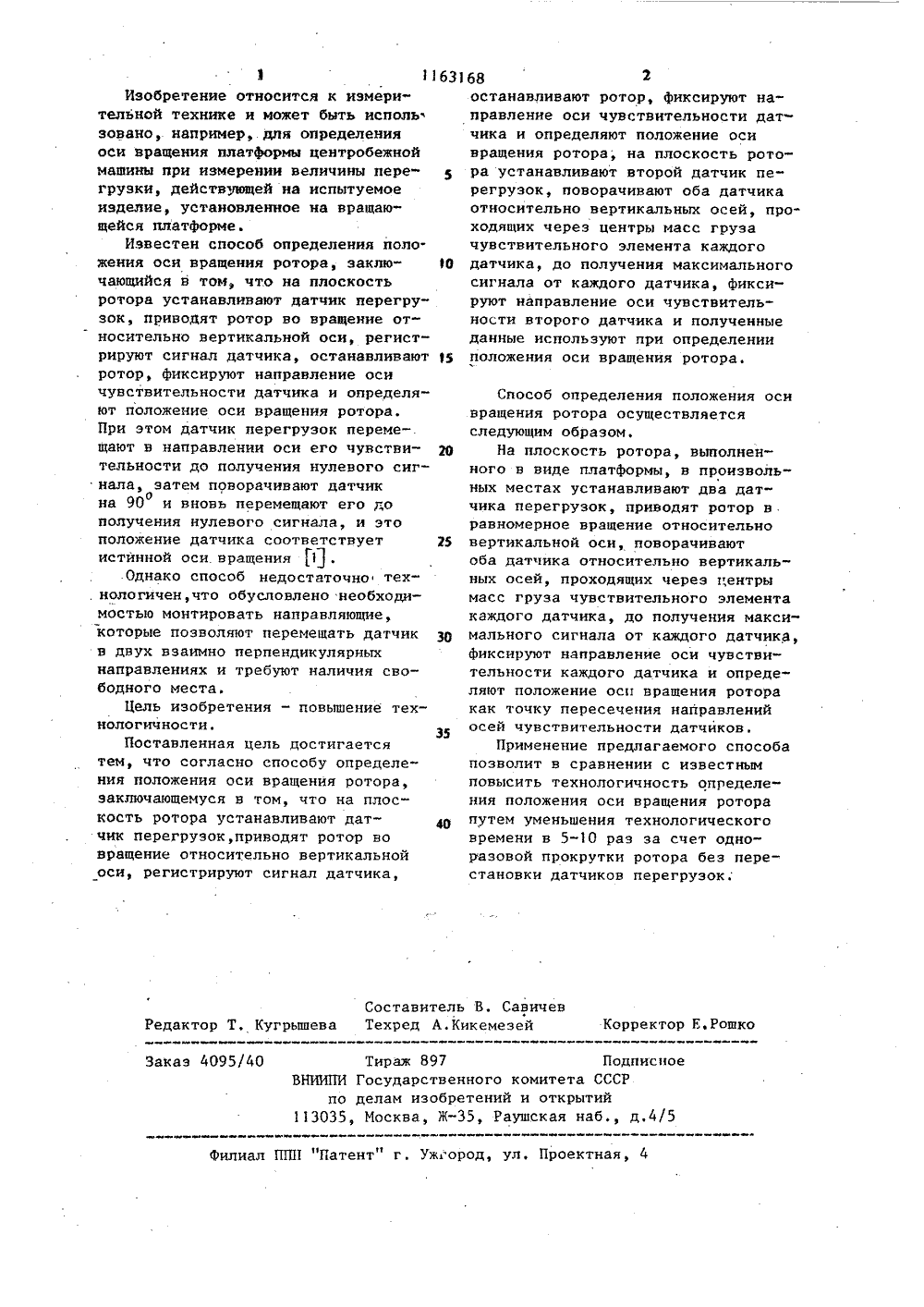

(5 ИЗОБРЕТЕНИЯ "Нма У ПИСА ТОРСКОМ,Ф ЕТЕЛЬСТВ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР1 Ю ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТН ИЙ(56) 1, Авторское свидетельство СССРВ 977965, кл. С О М 1/12, 1981.(54)(57) СПОСОБ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ОСИ ВРАЩЕНИЯ РОТОРА, заключающийся в том, что на плоскость ротораФустанавливают датчик перегрузок,приводят ротор во вращение относительно вертикальной оси, регистрируютсигнал датчика, останавливают ротор,фиксируют направление оси чувс-вительности датчика и определяют положение оси вращения ротора, о т л ич а ю щ и й с я тем, что, с цельюповышения технологичности, на плоскость ротора устанавливают второйдатчик перегрузок, поворачивают обадатчика относительно вертикальныхосей, проходящих через центры массгруза чувствительного элемента каждого датчика, до получения максимального сигнала от каждого датчика, фиксируют направление оси чувствительности второго датчика и полученныеданные используют при определенииположения оси вращения ротора.Составитель В. СавичевРедактор Т, Кугрышева Техред А.Кикемезей Корректор Е.Рошко Заказ 4095/40 Тираж 897 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж"35, Раушская наб., д,4/5 Филиал ППП "Патент" г. Ужород, ул. Проектная, 4 3Изобретение относится к измерительной технике и может быть использовано, например, для определенияоси вращения платформы центробежноймашины при измерении величины перегрузки, действующей на испытуемоеиэделие, установленное на вращающейся платформе.Известен способ определения поло"жения оси вращения ротора, заключающийся в том, что на лосьротора устанавливают датчик перегрузок, приводят ротор во вращение относительно вертикальной оси, регистрируют сигнал датчика, останавливаютротор, Фиксируют направление осичувствительности датчика и определяют положение оси вращения ротора,При этом датчик перегрузок перемещают в направлении оси его чувствительности до получения нулевого сигнала, затем поворачивают датчикона 90 и вновь перемещают его дополучения нулевого сигнала, и этоположение датчика соответствуетистинной оси вращения Я .Однако способ недостаточно тех. нологичен,что обусловлено необходимостью монтировать направляющие,которые позволяют перемещать датчикв двух взаимно перпендикулярныхнаправлениях и требуют наличия свободного места.Цель изобретения - повышение технологичности,Поставленная цель достигаетсятем, что согласно способу определения положения оси вращения ротора,заключающемуся в том, что на плоскость ротора устанавливают датчик перегрузок, приводят ротор вовращение относительно вертикальнойоси, регистрируют сигнал датчика,163168 2останавливают ротор, Фиксируют направление оси чувствительности датчика и определяют положение осивращения ротора, на плоскость ротора устанавливают второй датчик перегрузок, поворачивают оба датчикаотносительно вертикальных осей, проходящих через центры масс грузачувствительного элемента каждого 10 датчика, до получения максимальногосигнала от каждого датчика, Фиксируют направление оси чувствительности второго датчика н полученныеданные используют при определении 15 положения оси вращения ротора. Способ определения положения осивращения ротора осуществляетсяследующим образом,20 На плоскость ротора, выполненного в виде платформы, в произвольных местах устанавливают два дат"чика перегрузок, приводят ротор в .равномерное вращение относительно25 вертикальной оси, поворачиваютоба датчика относительно вертикальных осей, проходящих через гентрымасс груза чувствительного элементакаждого датчика, до получения максиЗО мального сигнала от каждого датчика,фиксируют направление осн чувствительности каждого датчика и определяют положение осп вращения роторакак точку пересечения направленийосей чувствительности датчиков,Применение предлагаемого способапозволит в сравнении с известнымповысить технологичность определения положения оси вращения роторапутем уменьшения технологическоговремени в 5-10 раэ за счет одноразовой прокрутки ротора без перестановки датчиков перегрузок;
СмотретьЗаявка
3445923, 31.05.1982
ПРЕДПРИЯТИЕ ПЯ В-2289
ПОРУБАЙМЕХ ВЛАДИМИР ИЛЬИЧ
МПК / Метки
МПК: G01M 1/12
Метки: вращения, оси, положения, ротора
Опубликовано: 23.06.1985
Код ссылки
<a href="https://patents.su/2-1163168-sposob-opredeleniya-polozheniya-osi-vrashheniya-rotora.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения положения оси вращения ротора</a>
