G01M 1/10 — определение момента инерции

Номер патента: 1013782

Опубликовано: 23.04.1983

Авторы: Иванов, Наследов

МПК: G01M 1/10

Метки: инерции, моментов

...иэделия 4 относительно оси, совпадающей с осью вращения оправки 3, определяется поформулесто4 Лгде С - крутильная жесткость упругого элемента б,Т - период свободных колебаний, Эе- собственный момент инерциивращающихся корпуса 2 и оправки,3,Изобретение относится к измерительной технике и может быть использовано в машиностроении и приборостроении для определения моментовинерции различных изделий,Известно устройство для определе- ,5ния момента инерции изделий, содержащее основание, закрепленный на немцилиндрический корпус, оправку дпякрепления изделия и упругий элементв виде трубы, один конец которой закреплен на оправке, а другой на корпусе 11.Недостатком устройства являетсянизкая точность определения моментов инерции, обусловленная тем,...

Номер патента: 1035436

Опубликовано: 15.08.1983

Авторы: Воболис, Рагульскис

МПК: G01M 1/10

Метки: инерции, момента

...соединенным с вторым выходом генератора, амплитудным детекторэл и вторым усилителем, последовательно подключенными к выходу первого усилителя, а также блоком сравнения, один вход которого соединен с выходом частотного детектора, второй - с выходом второго усилителя,а выход - с вторым входом первого усилителя. На чертеже изображена структурнаясхема устройства для определения момента инерции.Устройство включает корпус 1,. торсионный вал 2, одним концом закрепленныйв .корпусе 1, планшайбу 3 для установкиисследуемой детали 4, закрепленную навтором конце торсионного вала 2, вибратор 5, датчик 6 крутильннх колебаний,соединенный с ними усилитель 7, частотомер 8, связанный с одним из выходовусилителя 7, генератор 9...

Номер патента: 1046633

Опубликовано: 07.10.1983

Автор: Смирнов

МПК: G01M 1/10

Метки: заданной, инерции, координат, масс, массы, момента, плоскости, тела, центра, центрального

...65 центра масс в заданной плоскости и массы тела.Эта цель достигается тем, что согласно способу определения центрального момента инерции и координат центра масс в заданной плоскости и массы тела, заключающемуся в том, что тело устанавливают на платформу, ось вращения которой перпендикулярна заданной плоскости, сообща-. ют платформе движение вокруг оси и измеряют параметрыдвижения образованной телом и платформой механической системы., заданное число раэ параллельным перемещением в заданнойплоскости устанавливают тело в новое положение и повторяют измерение параметров движения системы, а по ним определяют центральный момент инерции, координаты центра масс и массу тела, используют платформу с опрокинутым унифилярным подвесом и газовыми...

Номер патента: 1052902

Опубликовано: 07.11.1983

Авторы: Сарайкин, Семернин, Четвертаков

МПК: G01M 1/10

Метки: колебаний, оси, поворотных

...способа явпяется то, что в качестве возмущающего момента "попьзуются сипы, возникавшие при работе Объекта, что снижает точность опрецепеня попокения оси поворотных копебаний из за Одновременного Воздей ствия на объект значитепьного чиспа сип и моментов, обусповпенных его неураьновешенностью и погрешностями сборки.45Цепь изобретения - повышение точности опредепения оси поворотньх копебаний объекта.Поставпенная цепь цостигается тем, что согпасно способу опрецепения оси поворотных копебаний объекта, закпючающемуся в том, что объект закреппяют на упругом основании, прикпацьвают возмущающий момент с частотой, правьшающей его собственную частоту ко пебаний, и в цвух ппоскостях, пересекающих предпагаемое направпение оси поворотных копебаний,...

Номер патента: 1059461

Опубликовано: 07.12.1983

Авторы: Галахов, Левич

МПК: G01M 1/10

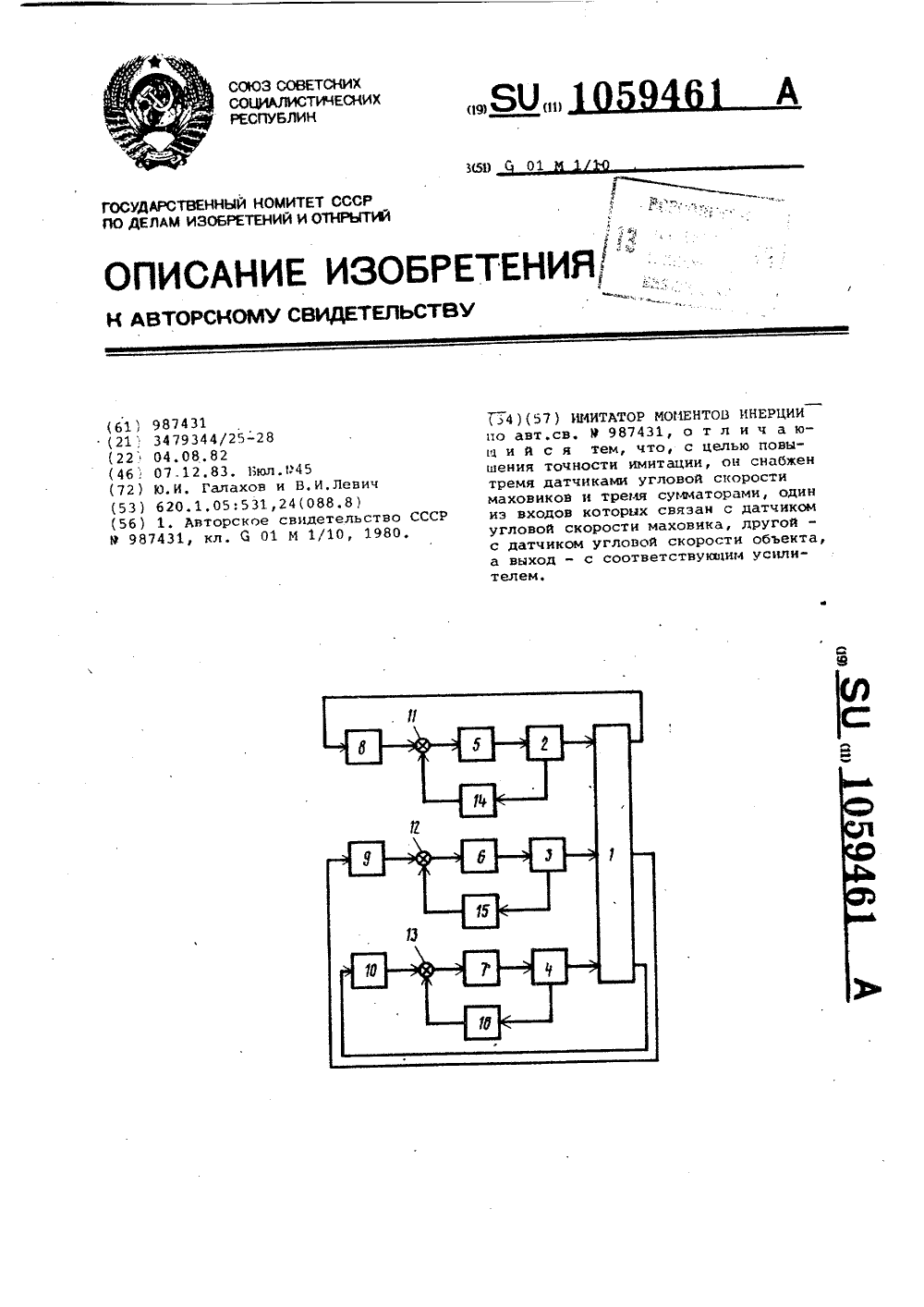

Метки: имитатор, инерции, моментов

...связываеьаюх с объектом по осям координат и соединенных входами через усилители с выходами датчиков углового движения объекта, снабжен тремя датчиками угловой скорости маховиков и тремя сумматорами, один иэ входов которых З 5 связан с датчиком угловой скорости маховика, другой - с датчиком угловой скоростиобъекта, а выходс соответствующим усилителем.40 на чертеже изображена структур"ная схема предлагаемого имитаторамоментов инерции. Устройство содержит механизм 45 углового движения объекта 1, выполненный в виде трех маховиков 2-4 с приводами, свяэанных с объектом по осям координат, усилителей 5-7, выход которых связан,с входами маховиков 2-4, датчиков 8-10 угловой скорости объекта 1, входы которых ф связаны с объектом 1, сумматоров...

Номер патента: 1059462

Опубликовано: 07.12.1983

Авторы: Аврамов, Писарев

МПК: G01M 1/10

Метки: инерции, моментов

...указанного устройстваявляется невозможность определенияна нем веса изделия и низкая точность определения моментов инерции,обусловленная трением в подшипникахкачения.Цель изобретения - повышение точности и расширение функциональныхвозможностей устройства для определения моментов инерции иэделий.Поставленная цель достигается тем,что в устройстве для определения моментов инерции изделий, содержащем 40основание, торсион, один конец которого закреплен на основании, связанную с ним посредством карданногосоединения платформу для установкиизделия и компенсационное звено, 45размещенное между основанием и платформой, компенсационное звено выполнено в виде трех аэростатическихопор, в одной из которых размещенторсион. На фиг.1 представлено...

Номер патента: 1078266

Опубликовано: 07.03.1984

Автор: Буянов

МПК: G01M 1/10

Метки: изделия, инерции, моментов, тензора

...ходовом винте без возможности поворота относительно его 35оси Г 23.Недостатком известного устройст"на является низкая точность измерения, обусловленная отсутствиеммеханизма регулирования положения 40главных центральных осей инерциителаЦель изобретения - повышение точности.Поставленная цель достигаетсятем, что устройство для определения тензора моментон инерции изделия, содержащее основание, закрепленный на нем бифилярный поднес сплатформой, установленную на платформе пару кинематически связанных между собой параллельных ходовых винтов, противовес, размещенный, напервом ходовомвинте, и кронштейн для крепления изделия, снабжено кареткой, размещенной на втором ходовом винте, второй парой ходовых винтов, установленной ортогонально первой...

Номер патента: 1083082

Опубликовано: 30.03.1984

Авторы: Вереха, Корнилов, Лебедев

МПК: G01M 1/10

Метки: вращающихся, инерции, масс, момента, приведенного, средства, транспортного

...специального стационарного стенда и отсутствие возможности оперативного определения приведенного момента инерции вращающихся масс транспортного средстванепосредственно в районах проведенияходовых испытаний. 20Цель изобретения - определениеприведенного момента инерции при полигонных испытаниях.Поставленная цель достигаетсясогласно способу определения приведенного момента инерции вращающихсямасс транспортного средства, заключающемуся в том, что приводят массыво вращение с заданной скоростью,тормозят их, измеряют величину тормозящего усилия и время торможения,по которым судят о величине приведенного момента инерции, при которомпривод массы во вращение осуществляют буксировкой транспортного сред 35ства с заданной...

Номер патента: 1097899

Опубликовано: 15.06.1984

Авторы: Воронов, Гринберг, Давыдов, Куделин, Литвинов, Плавельский, Сурков

МПК: G01M 1/10

Метки: инерции, координат, масс, моментов, стенд, центра

...плоскостях симметрично оси7, торсион 11 шарнирно установлен вопорах 12 грузовой платформы 4 икинематически связан с опорной плитой 7 системой рычагов 13 и 14. Грузовая платформа 4 содержит такжеопорные площадки 15 и 16 для установки изделия 5 и лебедки 17 и 18для его закрепления,1Изобретение относится к машиностроению и может быть использовано при определении моментов инерции и координат центра гласс различных изделий, в частности. транспортно- технологических машин.Известен стенд для определения моментов инерции изделий, содержащий основание, грузовую платформу для крепления изделий, установленную посредством шарнирных и упругих опор на основании, Стенд имеет Фиксированную ось качаний, определяемую его шарнирными опорами Г 1...

Номер патента: 1100505

Опубликовано: 30.06.1984

Авторы: Ершов, Матвеев, Мельников

МПК: G01M 1/10

Метки: инерции, момента, тела

...при одном значении дисбаланса, по которым аналитически определяют момент инерции,дополнительно измеряют параметры 55движения при втором значении дасбаланса, а эа измеряемый параметрпринимаютмгновенную угловую скорость 05 2платформы при четырех ее угловыхположениях, отличающихся друг отдруга на угол М .На чертеже изображена схема устройства для реализации способа определения момента инерции тела.Устройство содержит платформу 1 сгоризонтальной осью вращения длязакрепления контролируемого тела 2и,цва сектора 3, закрепленные подвижно на оси вращения платформы 1 исоздающие известный дисбаланс.Способ определения момента инерции тела реализуется следующим образом.На платформу 1 закрепляют контро-:лируемое тело 2, сектора 3, создаюище...

Номер патента: 1104366

Опубликовано: 23.07.1984

Авторы: Воболис, Рагульскис

МПК: G01M 1/10

Метки: изделия, инерции, момента

...наплатформу унифилярного подвеса,сообщают последнему крутильные колебания, измеряют их частоту и по результатам измерения определяют момент инерции. Учет статических напряжений подвеса осуществляетсяаналитическим путем посредствомучета результатов измерения моментаинерции эталонного изделия 21,Недостатком известного способаявляется низкая точность при определении моментов инерции изделийразличной массы, отличной от массыэталона, обусловленная неточным учетом статических напряжений подвеса.Целью изобретения является повышение точности определения моментаинерции изделия.Поставленная цель достигаетсятем, что согласно способу определения момента инерции изделия, заключающемуся в устанавливании иэделияна платформу унифилярного...

Номер патента: 1120194

Опубликовано: 23.10.1984

Авторы: Козырев, Матвеев, Мельников

МПК: G01M 1/10

Метки: изделия, инерции, тензора

...одну из цапф и фрикционной муфты, одна часть которой закрепленана корпусе, а вторая установленана цанфе с возможностью осевого перемещения, одна из масс закрепленана периферии корпуса, а другая установлена с возможностью поворотавокруг цапфы и фиксации относительно корпуса.На фиг. 1 изображено устройстводля определения тенэора инерцииизделия, вид спереди; на фиг. 2 -регулятор дисбаланса,Устройство для определения тензора инерции изделий сэдержит осно 94 2вание 1, на котором посредством стоек 2 и 3 установлена маятниковая система, выполненная в виде кольцевого подвеса 4 с цапфами 5 и 6 и снабженная полым контейнером 7 для установки иэделия (не показано), для обеспечения колебаний на цапфе 6 установлена спиральная пружина 8,Устройство...

Номер патента: 1130752

Опубликовано: 23.12.1984

Авторы: Бажанов, Бурыкин, Гридчин, Крылов, Матвеев

МПК: G01M 1/10

Метки: изделия, инерции, моментов

...ме с возможностью поворота относительно оси, параллельной оси платформы, а корпус шарнирно связан о основанием.На Фиг.1 изображено устройство , 55 для определения моментов инерции изделий; на фиг.2сечение А-А на фиг.1 Устройство для определения моментов инерции иэделий содержит основание 1, установленный на нем посредством шарнира 2 корпус 3, размещенную в нем колебательную систему, выполненную в виде платформы 4, связаннойторсионом 5 с корпусом 3, Устройство содержит также планшайбу 6, размещенную посредством узла 7 поворотана платформе 4, и ограничитель 8 поворота платформы 4, размещены накорпусе 3 и выполнены в виде кронштейна 9 с регулировочными винтами1 О, между которыми размещен упор 11,жестко установленный на платформе...

Номер патента: 1145263

Опубликовано: 15.03.1985

Авторы: Дорошенко, Илинич, Калъченко, Кириенко, Росляков

МПК: G01M 1/10, G01M 1/12, G01M 17/00 ...

Метки: испытания, средств, стенд, транспортных

...амплитуды угловых колебаний платформы на направляющей втулке закреплены штанги с упорами, размещенные в отверстиях, выполненных в направляющем стержне.На фиг.1 схематично изображен стенд, общий-вид; на фиг.2 - разрез А-А на фиг. 1. На основании 1 посредством шарнира с горизонтальной осью 2 вращенияустановлена платформа 3 для размещения на ней испытываемого транспортного средства 4, Под платформой 3на опоре 5, смонтированной на основании 1, закреплены упругие элементы6, Корпус силового гидроцилиндра 7,размещенного под платформой 3,шарнирно соединен с опорой 8, закрепленной на основании 1, а с платформой 3 - посредством шарнирного соединения, содержащего направляющуювтулку 9, закрепленную на платформе 3; и направляющий стержень 1...

Номер патента: 1146561

Опубликовано: 23.03.1985

Авторы: Иванов, Тимошенко

МПК: G01M 1/10

Метки: винта, инерции, моментов, падающего, помощи, тел

...существен ным по величине и переменным во времени трением в опорах,Наиболее близким к изобретениюявляется способ определения моментовинерции тел при помощи падающего20винта, заключающийсяв том, что тего устанавливают на винт, сообщаютсистеме тело-винт винтовое движение,измеряют угловое ускорение системы,снимают тело с винта и подбирают не 25обходимое количество дисков известного момента инерции так, чтобы система винт-диски имела бы такое жеугловое ускорение. В этом случае момент инерции тела равен моменту инер-З 0ции дисков 2,Недостатком способа является еготрудоемкость, обусловленная подборомдисков необходимых моментов инерциидисков. 35.Цель изобретения - повьппение производительности. Поставленная цель достигается тем, что согласно...

Номер патента: 1155568

Опубликовано: 15.05.1985

Авторы: Зотин, Потапов

МПК: G01M 1/10

Метки: инерции, моментов

...предназначенное для размещения на нем испытуемого изделия, и связанный с последним упругий элемент, снабжено закрепленным на основании спусковым механизмом изделия и измерителем периода колебаний иэделия, а упругий элемент выполнен в виде цилиндрической пружины, длина которой по крайней мере в 10 раз превышает ее диаметр.На фиг. 1 изображено устройство для определения моментов инерции изделий; на фиг. 2 - сечение А-А на фиг. 1.устройство для определения моментов инерции иэделий содержит основание 1 и упругий элемент 2. На основании 1 установлены испытуемое иэделие 3, фотодатчик, спусковой механизм и стойка 4. Упругий элемент 2 выполнен в виде цилиндрической пружины, длина которой в 10 и болеераз превышает ее диаметр. Один конецпружины...

Номер патента: 1168811

Опубликовано: 23.07.1985

Авторы: Басыров, Голева, Шишкин

МПК: G01M 1/10

Метки: инерции, моментов, сложной, стенд, тел, формы

...невозможности точного измере - 5ния расстояния от аси качания доцентра масс тела,Цель изобретения - повьшение точности измерения моментов инерции.Эта цель достигается тем, что ЗОн стенде для определения моментовинерции тел сложной Формы содержащемоснование и установленный на немрычаг, предназначенный для закрепле-.ния испытуемого тела, рычаг выполнен З 5днуплечим с плечами различной длины,а стенд снабжен устройством дляизмерения периода колебаний и противовесом, установленным на одномиэ плеч рычага с возможностью перемещения вдаль него.На фиг. 1 изображена схема стенда; на Фиг. 2 показана закреплениеиспытуемого тела на втором плечерычага. 45Стенд для определения моментовинерции тел сложной формы содержит ось 1 качания, двуплечий рычаг...

Номер патента: 1185138

Опубликовано: 15.10.1985

Авторы: Потанин, Счисленок, Тарасенков

МПК: G01M 1/10

Метки: инерции, машин, моментов, транспортных

...посредством крепежных элементов 5 и взаимодействующие с основанием 1, и нагружающий узел б с измерителем нагрузки и упругим элементом (не показаны), шарнирно связанный с основанием 1 и платформой 2. Устройство содержит также элементы 7 ограничения поворота платформы, размещенные на основании 1 и платформе 2. Нагружающий узел б (фиг.2) выполнен в виде цилиндрического корпуса 8, шарнирно закрепленного на основании 1, размещенного в нем штока 9, фиксатора 10, шарнирно закрепленного на корпусе 8 и периодически взаимодействующего с штоком 9, резьбового стержня 11 с гайкой 12, связанного с штоком 9, измерителя нагрузки в виде динамометра 13, шарнирно закрепленного на платформе 2 и связанного с резьбовым стержнем 11. Упругий элемент 14 в виде...

Номер патента: 1196707

Опубликовано: 07.12.1985

Авторы: Бурыкин, Гридчин, Игнатенко, Кочкин

МПК: G01M 1/10

Метки: изделия, инерции, момента

...частотой, измеряют частоты двух колебаний изделия с установившейся амплитудой, с учетом которых определяют моменты инерции изделия.1196707 Составитель В. РатобыльскийТехред И. Верес Корректор А. ЗимокосовТираж 896 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д, 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор С. Саенко Заказ 7556/40 Изобретение относится к технической механике и может быть использовано для определения моментов инерции изделий.Цель изобретения - повышение удобства определения момента инерции изделия.Способ осуществляют следующим образом.Изделие устанавливают на аэростатическом столе, соединенном торсионом с основанием прибора. На...

Номер патента: 1224632

Опубликовано: 15.04.1986

Авторы: Архипов, Матвиенко, Петухов, Родионов

МПК: G01M 1/10

Метки: балансировочный, станок

...вращении за счет определения места положения неуравновешенных сил для последующей их корректировки в одной плоскости.На фиг. 1 представлен станок, вид во фронтальной плоскости; на фиг. 2 -- то же, вид сверху.Балансировоцный станок содержит раму 1 с направляющими 2 и опорами 3, корпус 4 пневмоцилиндра, шток 5, серьгу 6, ось 7 качания рамы, индикатор 8, пружину 9, упругое основание 1 О, электрический двигатель (не показан). Испытуемый ротор 11 устанавливается на опоры 3, которые связаны с основанием 10.Балансировочный станок работает следующим образом.При помощи электродвигателя ротору сообщается скорость, близкая к резонансной, Производится замер амплитуды колебаний индикатором 8. В правую часть пневмоцилиндра подается сжатый воздух, и...

Номер патента: 1229618

Опубликовано: 07.05.1986

Авторы: Биндер, Ткаченко

МПК: G01M 1/10

Метки: вертикальной, инерции, момента, оси, относительно, транспортной

...д. 4/5 Фнлнал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к машиностроению и может быть использовано при определении момента инерции транспортных машин, в частности подвижного состава железных дорог, относительно вертикальной оси.Цель изобретения - повышение точности определения момента инерции путем исключения влияния массы вибровозбудителя на параметры движения подрессорной массы машины,Способ определения момента инерции транспортной машины относительно вертикальной оси реализуется следующим образом.Транспортную машину, например железнодорожный вагон, перемещают по рельсо. вому пути, при этом по ходу движения вагона предварительно размещают препятст. вия, выполненные, например, в виде башмаков, устанавливаемых в...

Номер патента: 1244520

Опубликовано: 15.07.1986

Авторы: Долгополов, Зубченко, Карапетьян, Коженков, Куприянов, Мартынов, Сафронов, Сочивко, Финагенов

МПК: G01M 1/10

Метки: импульса, момента, привода, электромеханического

...показана схема предлагаемого устройства.Устройство для определения импульса момента электромеханического привода содержит основание 1, размещен ную на нем с возможностью вращения платформу 2 для размещения электро" механического привода 3, трехнитяной подвес 4, противовес, выполйенный в виде двух двуплечих рычагов 5, шарнирно закрепленных на основании 1.Одно плечо каждого из рычагов 5 соединено с одной из нитей подвеса 4, причем соединение нити с рычагом выполнено с возможностью перемещения З 0 конца нити по рычагу, а на втором плече рычага 5 при необходимости может быть размещен уравновешивающий груз 6Один конец третьей нити подвеса закреплен на основании 1, а 35 второй предназначен для закрепления на валу 7 электромеханического...

Номер патента: 1250859

Опубликовано: 15.08.1986

Авторы: Гетманец, Скуратович, Сотский

МПК: G01M 1/10

Метки: инерции, момента, тел

...изобретений и открытий 113035, Москва, Ж - 35, Рву шская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к машинострое нию и может быть использовано при опре делении моментов инерции тел, наприме тела человека.Цель изобретения - повышение точ ности измерений путем исключения влияни воздушной среды.На чертеже представлена схема уст ройства для реализации способа определе ния момента инерции тел.Устройство для определения момент инерции тел содержит основание 1, размещенную на нем посредством шарнирной опоры 2, образующей горизонтальную ось поворота, платформу 3, предназначенную для размещения исследуемого тела 4.Способ определения момента инерции тела реализуется следующим образом. Тело 4 устанавливают на...

Номер патента: 1254332

Опубликовано: 30.08.1986

Авторы: Голомидов, Макаров

МПК: G01M 1/10

Метки: вращающихся, инерции, машин, момента, элементов

...отверстия 13 для прохода кольцевых проточек 11, Последние служат для полного отвода жидкости кз полостей 4-6 корпуса. Ориентация обратных клапанов 10 и 12 вканалах 8 к 9 вэаимопротивоположна,На Фиг, 1 показаны также Фунда мент 14, подшипники 15 и 16, в которых закреплен корпус 1. система подачи жидкости, выполненная в виде резервуара 17, сообщающегося через трубопровод 18 и каналы 8 и 9 с полостями 4-6 корпуса 1 и система 19 продувки корпуса воздухом,На резервуаре 17 нанесены риски 20, при этом расстояние между соседними рисками 20 соответствует объему жидкости, заполняющей целиком одну иэ полостей 4-6 корпуса 1 О 2 О 25 30 35 йДля осуществления подачи жидкостин полости 4-6 в резервуаре 17 создается избыточное давление, необходимое...

Номер патента: 1262318

Опубликовано: 07.10.1986

Авторы: Буянов, Кущий

МПК: G01M 1/10

Метки: инерции, тензора

...4, первый противовес 5 каретки 4, первый 6 и второй 7 ходовыевинты первой пары, зуЪчатое колесо 8с рукояткой 9 и зацеленное с нимзубчатое колесо 10, кронштейн 11 дляразмещения на нем испытуемого изделия 12, второй противовес 13 кронштейна, помещенного на противовес 5,первый 1 ч и второй 15 ходовые винтывторой пары, валы 16 и 17, зубчатоеколесо 18 с рукояткой 19, зацепленное с ьим колесо 20, червячные пары 21 и 22, Конструкция устройстватакова, что его центр масс при любыхположениях каретки 4, кронштейна 11и противовесов 5 и 13 лежит на осиподвеса Х-Х.Устройство работает следующимобразом,Изделие 12 устанавливается на.кронштейн 11, Для приведения центрамасс изделия 12 на ось подвеса Х-Х 262318ю3сначапа вращением рукоятки 9...

Номер патента: 1265504

Опубликовано: 23.10.1986

Авторы: Рогачев, Строков

МПК: G01M 1/10

Метки: инерции, момента, транспортной

...машины с дополнительными шарнирными выносными опорами.Способ определения момента инерции транспортной машины реализуется следующим образом,Машину, например автокран, устанавливают на площадку и приводят в рабочее положение какие-либо две его дополнительные выносные опоры, после этого возбуждают, например, резким снятием нагруз- кИ на крюке ее свободные колебания на упругих шинах и подвеске относительно оси, проходящей через шарниры выносных опор. Частоту колебаний регистрируют, например, светолучевым осциллографом, подключаемым к измерительному преобразователю усилий, устанавливаемому под выносными опорами или шинами автокрана.Затем на известном расстоянии от оси качания машины устанавливают эталонную точечную массу, например для...

Номер патента: 1280354

Опубликовано: 30.12.1986

Авторы: Исмагилов, Никитин, Султангалеев, Сыромятников, Хайруллин

МПК: G01M 1/10

Метки: вращения, динамических, испытаний, приводов

...привода вращения, дифференциатор 4 и регулируемый усилитель 5,выход которого соединен с ЭНЭ 1,В качестве ЭНЭ 1, момент которогоне зависит от скорости вращения привода вращения, может быть использованэлектромагнитный порошковый тормоз.Устройство для динамических испытаний приводов вращения работаетследующим образом,При вращении вала привода 2"вращения со скоростью ьЭ на выходе датчика3 появляется напряжение 11, пропорциональное скорости вращейия мЭЪ=С35,где С - коэффициент передачи датчика 3 В с,В динамических режимах работы привода вращения, когда появляется ускорение вращения вала., дифференциатор 440дифференцирует Ц по времени и на выходе его появляется напряжениеац . адас Н ф45 пропорциональное ускорению вращения вала, Это...

Номер патента: 1290116

Опубликовано: 15.02.1987

Авторы: Агафонов, Кабанов, Полежаев, Хейнман, Чергештов

МПК: G01M 1/10

Метки: инерции, моментов, опорах, упругих

...опорах, заключающийся в том, что машину устанавливают на упругие опоры, возбуж дают угловые колебания и определяютглавный центральный момент инерциимашины, о т л и ч а ю щ и й с ятем, что, с целью расширения технологических возможностей, опоры 15 устанавливают на заданных от центрамасс машины расстояниях, которыевыбирают из соотношения: С Ь = С Ь1 айгде С и С - коэФфициенты жесткостей опор, 20Возмущающей гармонической силой Р, приложенной к машине, возбуждают вынужденные колебания машины. Изм няя круговую частоту возмущающей25 силы, определяют ее значение, при котором амплитуда угловых колебаний будет максимальной,Момент инерции машины вычисляют по формуле:СЬ + Сюита3012 ЛЯ С 1, = СЬр,Способ целесообразен при невозможности использования...

Номер патента: 1293503

Опубликовано: 28.02.1987

Авторы: Мещеряков, Прудников

МПК: G01M 1/10

Метки: изделия, инерции, маятника, методом, момента, физического

...Корректор М,Пожо Заказ 373/42 Тираж 777 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-Э 5, Раушская наб.д.4/5Подписное Производственно-полиграФическое предприятие, г,ужгород, ул.Проектная, 4 Изобретение относится к технической механике и может быть использовано при определении моментов инерции.Целью изобретения является повы-,шение производительности труда.Способ реализуют следующим образом,Изделие закрепляют на горизонтальной оси, не проходящей черезцентр тяжести, параллельной центральной оси, относительно которой определяют момент инерции. Отклоняют изделие из положения равновесия и замеряют период малых колебаний Физического маятника, Затем к изделиюбез нарушения его равновесия одинаковым...

Номер патента: 1295240

Опубликовано: 07.03.1987

Авторы: Добролюбов, Лившиц

МПК: G01M 1/10

Метки: внутреннего, двигателя, инерции, момента, сгорания

...6 крутящего момента, а второй - с выходом измерителя 9 углового ускорения, Фильтр 11 нижних частот, регистратор 12 среднего значе ния момента инерции и регистратор 13 текущего значения момента инерции, вход которого соединен с выходом блока деления,Тенэоизмерительный преобразователь 5 1"станавливается меж - ду корпусом двигателя и основанием.Устройство работает следующим образом.Испытываемый двигатель 2 устанав ливается на основание 1 в подшипниках 3. Корпус его крепится к основанию через тензоиэмерительный преобразователь 5. Осуществляют разгон двигателя 2 от минимальной частоты холостого хода путем резкого увеличения подачи топлива. Создаваемый двигателем 2 переменный или установившийся реактивный момент передается на корпус и...
