Фарбер

Номер патента: 1088717

Опубликовано: 30.04.1984

Автор: Фарбер

МПК: A61F 1/04

Метки: бедра, коленный, протеза, узел

...голени 3. В гильзе голе-. ни 3 расположен механизм фиксации, состоящий иэ поворотного рычага 4, один конец которого выполнен с запрессованным сферическим телом 5, а другой конец закреплен в регулировочной втулке 6, причем рычаг 4 снабжен промежуточным шарниром 7. Втулка 6 с эажимным болтом 8 установлена в круговом пазу 9 гильзы голени 3, в которой размещена также тяга, содержащая соленоид 10 с сер дечником 11. Гильза бедра 1 имеетвыступ 2 (плоскую упорную площадку), угол наклона которого к вертикалиф близок углу трения. Поворотный рычаг 4 прижимается к поверхности выступа 2.Коленный механизм работает слецующИм образом.При разгибании и сгибании гильзы голени 3 относит льно приемной гильзы бедра 1 поворотный рычаг 4 со сферическим...

Номер патента: 1084214

Опубликовано: 07.04.1984

Авторы: Вайнберг, Фарбер

МПК: B65G 47/24

Метки: конвейер, овощей, плодов, сортировки

...между роликами транспортера и роликами выталкивателя или жестко закрепленными злами имеют место срывы пластин кронштейнов с цепей и Вь 1 падение роликов, что в конечном счете ведет к заклиниванию )ц ци и поломке транспортера. 1 е.1 ь изобрет 1 ния повышение надеж 1 гости устройства В работе.Указанная цель достигается тем, что конвейер для сортировки плодов и овощей, Включак)щий двухцепной тяговый орган с кронштейнами для крепления осей грузоцесущих роликов, снабжен предохранительным приспособлением, выполненным в виде размещенных между цепями тягового органа35 пластин с овальными отверстиями, соединяк)щими оси каждых двух рядом расположенных грузонесущих роликов. 1 а фиг.схематично изображен конвейер для сортировки плодов и овощеи; на...

Номер патента: 1083193

Опубликовано: 30.03.1984

Автор: Фарбер

МПК: G06F 7/10, G06F 7/38, G06F 7/60 ...

Метки: округления, чисел

...блок задержки и генератор распределенных по треугольному закону случайных чисел, выход -го (:1,празряда которого соединен с входом 1-го элемента НЕ группы, выход которого подключен к входу -го разряда второй группы блока сравнения, вторые входы элементов И второи группы подключены к выходу блока задержки, вход которогоподключен к выходу дешифратора команды округления. и объединен с входом запуска генератора распределенных по треугольному закону случайных чисел, выход (и+1) -го разряда которого соединен с вторым входом сумматора.На чертеже представлено устройстводля округления чисел,Устройство состоит из регистров1-3, групп элементов И 4 и 5, дешифратора б команды округления, блока 7сравнения, группы элементов НЕ 8,генератора 9...

Номер патента: 1071502

Опубликовано: 07.02.1984

Авторы: Брутер, Глузман, Рабинович, Фарбер

МПК: B62D 33/02

Метки: кузов, средства, транспортного

...закреплен шарнирно на верхней части стойки, причем верхнее плечо ука Озанного рычага жестко связано со стойкойпосредс-вом упомянутого Г-образного кронштейна, а нижнее плечо сопряжено с внутре,: , поверхностью стенки ребра жест:;о . основного бокового борта.плсчий рычаг в месте контакта со6 ой ребра жесткости снабжен эластичнои прокладкой, например, из резины,опряженная с двуплечим рычагом стенка ребра жесТкости может быть наклоненав сторону верхней кромки основного борта.На фиг. 1 изображен кузов в изометрии, общий вид; на фиг. 2 - сечение А-Ана фиг. 1; на фиг. 3 сечение Ь-Б на фиг, 2.Кузов транспортного средства состоитиз днища 1, переднего 2, заднего 3 и боковых 4 основных бортов.55Основные боковые борта 4 снабженыП-образными полыми...

Номер патента: 252591

Опубликовано: 30.01.1984

Авторы: Бондарь, Остапчук, Прялочников, Ткачук, Фарбер, Яворский

МПК: B29H 7/22

Метки: кольцевых, резиновых, съема, шаблонов

...Л-А на фиг. 2; на фиг, 2разрез по Б"Б,на фиг.3 - устройство,вид сверху с разрезом по механизму съема изделий,Устройство для съема кольцевыхрезиновых изделий с шаблона, например для съема протекторных колеци клиновых зубчатых ремней, включает рабочий стол 1, смонтированныйна опорной плите 2 посредствомопор 3 и внешних стоек 4, и механизм разъединения шаблона на частис основным силовым цилиндром 5,смонтированным на внутренних стойках б и опорных колонках 7.Механизм разъединения шаблонана части выполнен в виде основногосилового цилиндра 5 и, смонтированных на его наружной поверхностинаборов профильных замковых секторов 8и треугольных плит 9 с поворотными захватами 10, насаженными на внут.ренние стойки б, поворвтные от...

Номер патента: 1063328

Опубликовано: 30.12.1983

Авторы: Брутер, Бычков, Варламов, Кишиневский, Кутейников, Мереуц, Спивак, Фарбер

МПК: A01G 3/03

Метки: деревьев, контурной, обрезки

...режущего аппарата установлено два гидроцилиндраНаиболее близкой по техническойсущности к предлагаемой является машина для контурной обрезки деревьев,содержащая установленную на транс"портном средстве телескопическуюштангу, на которой посредствомкронштейнов установлен гидроцилиндр и режущий аппарат, брус которого шарнирно закреплен на штанге Г 21.Недостаток известного устройст-ва - невозможность обрезки ветвейпод различными углами и на заранеезаданный размер обрабатываемогокоридора,Цель изобретения - увеличениетехнологических воэможностей машины.Укаэанная цель достигается тем,что, брус режущего аппарата снабжен регулируемым упором, а гидроцилиндр установлен с воэможностьюего дискретного крепления,Кроме того, штанга выполнена сС-образными...

Номер патента: 1063310

Опубликовано: 30.12.1983

Авторы: Брутер, Кривописк, Фарбер

МПК: A01D 33/00

Метки: переборки, плодов, транспортер

...Кроме того,в пространство между направляющими боковинами попадают мелкие посторонние предметы, что ухудшает работу волнообразуюшего элемента, приводя к ускоренному егоизносу.Цель изобретения -- уменьшение повреждений плодов и повышение износостойкости ЗОтранспортера.Указанная цель достигается тем, чтотранспортер снабжен боковыми ограничителями, расположенными вертикально вдольтранспортирующего полотна и выполненными в виде эластичных фартуков, имеющих З 5вертикальные разрезы с образованием язычков, опирающихся на каждый пруток, полотна, при этом длина язычков выполненабольше амплитуды колебаний прутков, аширина - равна расстоянию между прутками.На фиг. 1 схематически изображен транспортер для переборки плодов, вид сбоку;на фиг....

Номер патента: 1062737

Опубликовано: 23.12.1983

Авторы: Агеев, Гутник, Титов, Фарбер

МПК: G07B 15/00

Метки: касса, платы, проезд, сбора

...посредством введенной осина кронштейне, укрепленном на корпусе и 40электрически изолированном от него, билетная катушка установлена на имеющем меньшую массу плече несбалансированного двуплечего рычага, который с корпусом составляет замыкающий электрический контакт. 4На фиг. 1 изображена касса, вид сбоку; на фиг. 2 - сечение А-А на фиг. 1.Кассовый аппарат содержит корпус 1,в верхней части которого расположен механизм 2 подачи билетов. В нижней части корпуса 1 установлена монетоприемная кассета 503 для сбора денег, которые поступают понаправляющим раструба 4. Кассовый аппарат содержит стержень 5, диэлектрическую втулку 6, ось 7 двуплечего рычага, на котором установлена билетная катушка 8. На боковой дверце 9, скрепленной с...

Номер патента: 1058551

Опубликовано: 07.12.1983

Авторы: Брутер, Фарбер

МПК: A23N 15/00

Метки: овощей, плодов, сортировки

...близким к изобретениюявляется устройство для сортировкиплодов и овощей, включающее закрепленные с воэможностью вращения натяговых элементах ролики, направляющие и скатную доску 21Недостатком устройства являетсявысокая повреждаемость плодов приих эащемлении между роликом и скатной доской,Цель иэобретения - уменьшениеповреждаемости плодов путем предотвращения их защемления.на участкеразгрузки.Поставленная цель достигается так,что устройство для сортировки плодов и овощей, включающее закрепленные с воэможностью вращения на тяговых элементах ролики, направляющиеи скатную доскуснабжено установленным в зоне разгрузки кронштейном,конец которого установлен с возможностью взаимодействия с роликами ислужит для их поворачивания,при этом 40конец...

Номер патента: 1055670

Опубликовано: 23.11.1983

Авторы: Абрамов, Брутер, Мокану, Николаев, Фарбер, Фенюк

МПК: B60P 7/10

Метки: грузов, крепления, средстве, транспортном

...в эксплуатации.Цель достигается тем, что в уст"ройстве для крепления грузов яатранспортном средстве, содержащемзакрепленные на платформе транспорт/ного средства стойки, на которыхшарнирно закреплены боковые ограждения, и балки с прижимами, каждое боковое ограждение закреплено на стойке с возможностью поворота в горизонтальной плоскости и выполнено.с вертикальной направляющей, а каждая балка имеет Г-образную форму,установлена в направляющей огражде"ния и подпружинена относительнонее, при этом прижим установлен нагоризонтальной части балки с возможностью поворота и продольных перемещений относительно балки.На Фиг. 1 изображено устройство,общий вяд; на Фиг. 2 - .разрез А-Ана Фиг. 1 на Фиг. 3 -,узел 1 яафиг, 1. 35Устройство для крепления...

Номер патента: 1055397

Опубликовано: 23.11.1983

Авторы: Брутер, Варламов, Мильштейн, Монастырский, Фарбер

МПК: A01D 46/24

Метки: перевозки, плодов, сбора, урожая

...стороны тяговых элементов и влиянием направления движения последующих полуприцепов с другой стороны, при этом результирующая сила, действующая на полуприцеп, направлена в сторону поворота и векторно изменяется в зависимости от крутизны поворота. Причем отклонение траектории последнего полуприцепа от траектории энергетического средства зависит от числа полуприцепов в сцепке, Смещение полуприцепов приводит к их наезду на растения и повреждению последних.Цель изобретения - повышение маневренности устройства.Поставленная цель достигается тем, что каждый полуприцеп снабжен упругими элементами, а на сцепке установлены направляющие, при этом упругие элементы одним концом закреплены на полуприцепе, а другим - связаны с направляющей с...

Номер патента: 1049419

Опубликовано: 23.10.1983

Авторы: Грифман, Пецкалев, Фарбер, Чалый

МПК: B66F 7/22

Метки: автомобилей, вывешивания, подъемник

...виде дисков, на радиальной поверхности дисков закреплены два упора, один из которых пружиной соединен с основанием, а на последнем закреплены два ограничителя для взаимодействия с указанным упором.На фиг. 1 изображен подъемник, вид сбоку; на фиг, 2 - вид Д на фиг.На фундаменте 1 установлено основа 40 ние 2, к которому крепятся опоры 3 и неподвижные ограничители 4 и 5. Поворотные подхваты 6 жестко закреплены на поперечине 7, которая установлена в подшипнико.вых узлах 8 опор 3, На каждом поворотном подхвате 6 установлены верхний и никний упоры 9, ограничивающие перемещение переднего моста 10 автомо 418 2биля, Поворотные подхваты 6 могут занимать положение, показанное пунктиром,когда вертикальная ось, проходящая через центр переднего...

Номер патента: 1046367

Опубликовано: 07.10.1983

Авторы: Гололобов, Горохова, Гудименко, Касьянова, Крюкова, Максимова, Сорокобаткина, Фарбер, Шичанин

МПК: C08L 27/06

Метки: переплетного

...повышает жесткость и печать при изгибе отслаиваетсяЦелью изобретения является снижение расхода пластификатора иустранение липкости материала приодновременном улучшении его печатно-технических свойств.Поставленная цель достигается 60тем, что согласно способу полученияпереплетного материала нанесениемна волокнистую подложку композициина основе поливинилхлоридной смолыс последующими сушкой и желировани 3-5 50 ем, наносят на подложку композициюсостава, мас.ч.:Поливинилхлорид 100Пластификатордиоктилфталат(ДОС)35-45Поливиниловыйспирт (ПВС)0 Поверхностноактивное вещество - смесьполиэтиленгликолевых эфиров мо.- но" и диалкилфенолов (ОП) илисмесь натриевых солейалкилбензолсульфоновых кислот(сульфонол НП) 1-3Загуститель - бентонит или...

Номер патента: 1045859

Опубликовано: 07.10.1983

Авторы: Спивак, Фарбер

МПК: A01G 3/04

Метки: деревьев, контурной, обрезки

...ветвей и опилки попадаютчерез пазы для прохода пальцев внутрькорпуса, приводя к снижению надежности работы данного устройства иэ-занарушения режима работы элементов механизма привода.Цель изобретения - повышение надежности работы путем предохраненияустройства от попадания ветвей и опилок в механизм привода рабочих органов.Указанная цель достигается тем,что устройство снабжено прикрепленными к корпусу с обеих сторон пазовдля выхода пальцев эластичными элементами, выполненными в виде наборапрямоугольных пластин, установленныхвплотную одна к другой стороной сменьшим сопротивлением изгибу перпендикулярно направлению перемещенияпальцев,На фиг. 1 изображено устройстводля контурной обрезки деревьев, об. щий вид; на фиг. 2 - разрез А-А нафиг. 1...

Номер патента: 1044474

Опубликовано: 30.09.1983

Авторы: Фарбер, Чалый, Щербаков

МПК: B60B 15/26

Метки: колеса, предотвращения, проскальзывания, средства, транспортного

...и, выпускной трубопровод силового цилиндра 8 содержит вентили 29 и 28 со штуцерами.При.движении транспортного сред" ства на хорошей дорогешток 23 пневмоцилиндра 8 удерживается .фиксатором 22, башмак 19 с грунтозацепами 20 виведен из зацепления с поверхностью шины 17 и передвижение .транспортного средства происходит как при обычных условиях.При приближении к участку с пониженной проходимостью воздух от комп рессора 1 через дроссель 2, предохра,. нительный клапан 3 по трубопроводу при"открытом трвхходовом кране 4, через двухпозиционный золотник 7, поступает в левую полость пневмоцилинд", ра 8. Отводим из кабины с помощью тросика фиксатор 22 и шток 23 пневмо" цилиндра 8 прижимает башмак 19 к беговой поверхности колеса 17. Башмак...

Номер патента: 1033065

Опубликовано: 07.08.1983

Авторы: Абрамов, Брутер, Фарбер

МПК: A01G 3/025

Метки: копулировочный, секатор

...ножом, имеющим дополнительный нож, и контрножом с прорезью по форме сечения дополнительного ножа и опорой для черенка 2 .Недостатками данного устройства являются то, что он не может выполнять с большой точностью косой срез, а также низкое качество среза.Цель изобретения - расширение технологических возможностей устройства и повышения качества срезов.Поставленная цель достигается тем, что опора для черенка имеет две выемки, выполненные соответственно под углом косого среза и прямым кплоскости резания секатора, дополнительный нок выполнен съемным, а режущий нож снабжен направляющей с фиксаторами для крепления дополнительного ножа и с выемкой для размещения его задней части. 40На фиг. 1 показан секатор, общий вид, на фиг. 2 - вид А на фиг....

Номер патента: 1033035

Опубликовано: 07.08.1983

Авторы: Зальцфас, Иванченко, Фарбер

МПК: A01C 1/00

Метки: мускатного, отбора, различными, семян, созревания, сроками, шалфея

...семян (имп/мин 1 семяпри активности раствора (Бк)2104 310 4 104 5 10 б 10+ 1780+50 2270+80 Аоднолетний Сдвухлетний Вдвухлетний 1970+70 3060+100 2020+50 3100+100 4080+150 9500 + 400 11050+350 С1 Крымский ранний )двухлетний 2090+ 80 3120+100 4200 100 10200+200 11970+320 2870+50 4940+170 5750+200 12300+30013900+400 Из данных, представленных в таблице; видно, что скороспелость сорта обратно пропорциональна величине .радиоактивности его семян, а оптимальным вариантом является вариант обработки семян раствором с активностью 3 104 Бк. При этом интервалы активности семян несколько рас ширены, но зато отличия их весьма существенны. Применение предлагаемого способа повыситэффективность работы селек 65 ционеров, сократит сроки...

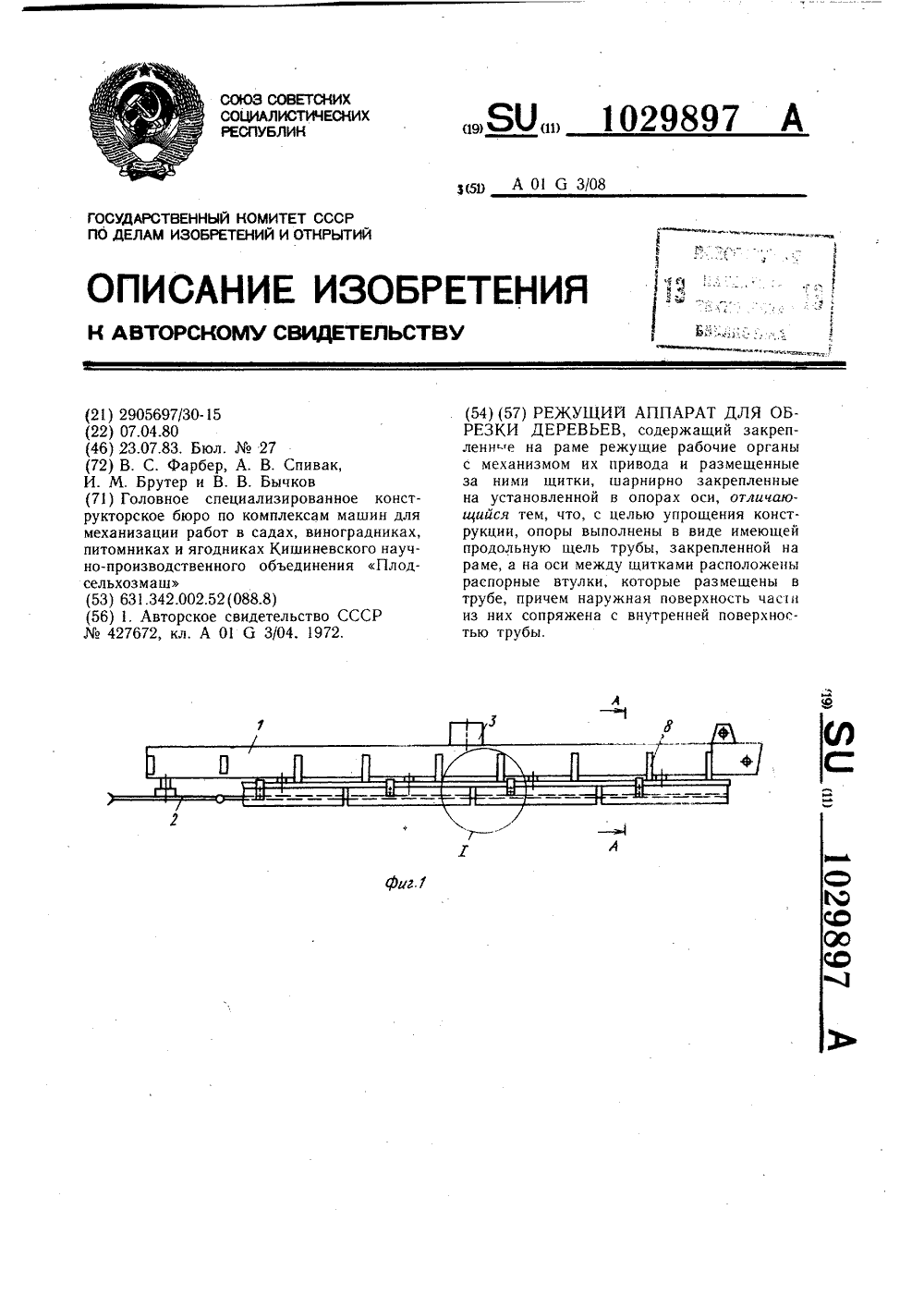

Номер патента: 1029897

Опубликовано: 23.07.1983

Авторы: Брутер, Бычков, Спивак, Фарбер

МПК: A01G 3/08

Метки: аппарат, деревьев, обрезки, режущий

...виде имеющей продольную щель трубы, закрепленной на раме,а на оси между щитками расположенырас пор ные втулки, которые размещены втрубе, причем наружная поверхность частииз них сопряжена с внутренней поверхностью трубы,25На фиг. 1 изображен режущий аппарат для обрезки деревьев, вид сзади на щитки; на фиг, 2 - узел 1 на фиг. 1; на фиг. 3 - разрез А-А на фиг. 1.Режущий аппарат для обрезки деревьев содержит закрепленные на раме 1 дисковые З 0 режущие рабочие органы 2 с механизмом их привода 3. За рабочими органами 2 размещены щитки 4, шарнирно закрепленные на оси 5, установленной в опорах, выполненных в виде имеющей продольную щель 6 трубы 7, закрепленной посредством 35 кронштейнов 8 на раме 1. На оси 5 между щитками 4 расположены...

Номер патента: 1027086

Опубликовано: 07.07.1983

Авторы: Брутер, Горшенин, Демидко, Кривописк, Фарбер

МПК: B65B 25/04

Метки: плодов, тару, укладки

...и свободно свисающими эластичными элементами 20 и 21 с упругими клапанами 22 в виде разрезных эластичных уголков 23.Под волновым конвейером 1 установлен конвейер подачи тары 24, часть которого расположенная в зоне разгрузки, выполнена в виде подъемной площадки 25, например рольганговой с катками 26 и пазом 27, в котором размещен ролик 28 рычажного механизма шагового перемещения 29 Приводной вал 30 последнего снабжен жестко прикрепленным к нему рычагом 31 подъема и обгонной муфтой 32, наружное кольцо 33 которой посредством цепной передачи связано с валом 15 рычажного привода 16 перемещения косозубой гребенки 11.Подъемная площадка 25 установлена посредством катков 26 в направляющих 9 каркаса 7.В исходном положении прутки 4 находятся...

Номер патента: 1024415

Опубликовано: 23.06.1983

Авторы: Фарбер, Чалый

МПК: B66F 7/22

Метки: автомобиля, подъемник

...автомобилей содержитнеподвижное основание 1, качающу 1 осяраму 2, опорную подвижную тележку 3с толкатедем 4. Качающаяся рама 2с двух сторон снабжена ограничителями5 и 6. С рамой 2 жестко соединенынаклонные направляющие 7, на которыхустановлена тележка-груз 8, фиксируемая подпружийенным фиксатором 9, смонтированным на наклонных направляющих 7.Вдоль наклонных направляющих установлен подпружиненный упор 10. К неподвижному основанию 1 для удержания качающейся рамы в горизонтальном положении жестко прикреплена стойка 11 снаправляющей 12, Качающаяся рама снабжена дугообразным трапом 13, трос 14служит для расфиксирования тележки-груза. Неподвижное основание 1 снабженонаправляющими 15, на которых установлен с возможностью перемещениямеханизм...

Номер патента: 1020414

Опубликовано: 30.05.1983

Авторы: Брин, Макаров, Панин, Петленко, Тарасов, Фадеев, Фарбер

МПК: C04B 43/02

Метки: теплоизоляционного, шнура

...полуколец со сменными тормозящими накладками и регулировочными винтами. матрицей, причем привод толкателя выполнен в виде линейного асинхронногоэлектродвигателя с подпружиненным якорем, соединенным с толкателем, а подающее полосу теплоиэоляционного материала приспособление - в виде парных рифленых валиков с храповым механизмом, кинематически соединенным столкателем,При этом направляющий мундштукснабжен механизмом натяжения оболочки, выполненным в виде подпружиненныхполуколец со сменными тормозящими накладками и регулировочными винтами.На фиг, 1 изображено устройство,общий вид на фиг, 2 - разрез А-А нафиг. 1; на фиг. 3 - разрез Б-Б нафиг. 1; на фиг, 4 - разрез В-В нафиг. 3Устройство для изготовления теплоизоляционного шнура...

Номер патента: 1015844

Опубликовано: 07.05.1983

Авторы: Брутер, Демидко, Монастырский, Фарбер

МПК: A01D 33/00

Метки: переборки, плодов, транспортер

...тем,что боковины транспортера снабженыпромежуточными опорами в виде имеющих выЕмки ложементов, превышающихпо длине шаг навивки спирали, причем глубина выемок выполнена не менее радиуса витка спирали.Причем поверхность выемок покрыта антифрикционным материалом, а ложементы закреплены к боковинам посредством болтового соединения черезнабор прокладок для регулирования повысоте и снабжены упорными винтамидля регулирования по ширине транспортера.На фиг. 1 изображен транспортердля переборки плодов, вид сбоку, нафиг. 2 - разрез А-А на фиг. 1; нафиг, 3 - разрез В-В на фиг. 1.Транспортер для переборки плодоввключает раму 1, состоящую из двухсоединенных между собой полых боковин 2 с вертикальными пазами, обра"зованными делителями 3, Внутри...

Номер патента: 1013373

Опубликовано: 23.04.1983

Авторы: Брутер, Фарбер, Холодкова

МПК: B65G 65/30

Метки: контейнеров, разгрузки

...тем, что в устройстве для разгрузки контейнеров крышка состоит по крайней мере из двух секций, соединенных между собой упругим элементом,при этом одна из секций снабжена направляющими с зажимными элементами, а другая - стержнями, установленными с возможностью взаимодействия с упомянутыминаправляющими.Кроме того, крышка снабжена ограничителем прогиба упругого элемента,На фиг. 1 изображено устройство для Зц разгрузки контейнеров, общий вид; на фиг. 2 - вид А на фиг, 1; на фиг. 3 - сечение Б - Б на фиг. 2.Устройство для разгрузки контейнеров состоит из рамы 1 с отводящим конвейером 2, установленных на раме опрокидыва- З телей 3 с прижимно-дозирующими механизмами в виде прижимнй крышки 4, клапана 5 и гидроцилиндров 6 и 7. Контактирующие с...

Номер патента: 1008087

Опубликовано: 30.03.1983

Авторы: Брутер, Горшенин, Ларшин, Фарбер, Четвертаков

МПК: B65B 25/04

Метки: плодов, тару, укладки

...плоскости посредством винтового механизма с приводом от электродвигателя 4. На подвижной раме закреплен лоток-накопитель, который выполнен равным объему тары, Боковые стенки 5 лотка выполнены решетчатыми в виде набора из обрезиненных прутков. Со стороны транспортера стенка лотка выполнена из прорезиненной и покрытой амортизирующим материалом ленты 6, которая одним концом жестко крепится к основанию лотка, другим - к барабану 7 и посредством пружин, установленных внутри барабана, находится в натянутом состоянии с возможностью перемещения лотка через прутки транспортера,Волновой транспортер состоит из двух параллельно вращающихся волнообразующих элементов 8 с приводом и прутков 9,5 10 15 20 25 30 35 40 45 50 55 Контроль за...

Номер патента: 996273

Опубликовано: 15.02.1983

Авторы: Брутер, Гордеев, Горшенин, Фарбер, Четвертаков, Юров

МПК: B65B 25/04

Метки: плодов, тару, укладки

...секций 6 второй полости снова падает на фотоприемники 8, привод 11 отключается и цилиндр 3 останавливается, при этом край прорези боковой поверхности второй полости располагается также с минимальным зазором относительно края скатной доски 9. Микропереключатель 12 включает электромагнитную муфту 13 и конвейер продвигает прокладку на расстояние, .равное шагу ячеек, Отключается элек 4тромагнитная муфта3 микропереключателем 14. При шахматном расположении ячейки второго ряда прокладки смещены относительно ячеек первого ряда. Далее плоды поступают в секции 6 второй полось ти 4 цилиндра 3. После заполнения всехсекций 6 цилиндр 3 снова поворачивается на 180 и плоды выкатываются во второй ряд ячеек, Так как перегородки 5 второй полости смещены...

Номер патента: 993031

Опубликовано: 30.01.1983

Авторы: Волчинский, Гутник, Матвеев, Солодарь, Суханов, Фарбер

МПК: G01F 13/00

Метки: дозирования, жидкости

...иэ немагнитного материала, с размещенным в нем.но"стоянным магнитом 2, расположеннымв цилиндрическом корпусе 3. В торцах4 цилиндрического корпуса расположеныгерметичные контакты 5, которые соеЗО динены с блоком управления, совмещен 993031ным со счетчиком б импульсов. Один из герконов с помощью резьбовой втулки 7 может перемещаться вдоль продольной оси цилиндрического корпуса и фиксиро" ваться в заданном положении фиксатором 8. Полости корпуса 9 и 10 соеди иены с электромагнитными клапанами 11 и 12 трубопроводом 13.Устройство работает следующим образом.Исходное положение клапанов 11 и 10 12 показано на схеме. Жидкость через клапан 12 поступает в полость 9 и давит на плавающий поршень 1, который перемещается вправо и вытесняет жидкость...

Номер патента: 992368

Опубликовано: 30.01.1983

Авторы: Айзенгарт, Брутер, Лазаев, Фарбер, Четвертаков

МПК: B65G 65/30

Метки: контейнеров, разгрузки

...а с мягким материалом, не передающим на них усилие, исключая тем самым возможность повреждений при прижиме.Выполнение расстояния между надрезами и ширины упругого свободного конца клапана, изготовленного из упругого материала, не меньшего минимального диаметра плодов, а также выполнение свободного конца клапана сужающимся позволяет обеспечить плавный выход плодов из контейнера при открытии клапана за счет упругой реакции образованных надрезами лепестков на каждый выходящий из контейнера плод,На фиг. 1 изображено устройство для разгрузки контейнеров, общий вид; на фиг. 2 узел 1 на фиг. 1; на фиг. 3. - разрез А - А на фиг. 1 в положении при разгрузке; на фиг. 4 - вид по стрелке Б на фиг. 1; на фиг. 5 -- разрез В - В на фиг. 4.Устройство...

Номер патента: 991987

Опубликовано: 30.01.1983

Авторы: Брутер, Кривописк, Кушнир, Монастырский, Фарбер

МПК: A23N 15/00

Метки: величине, овощей, плодов, сортировки

...3 со стержнями 4, снабженными хвостовиками 5 для установки в опорных элементах 2, К опорным элементам 2 закреплены пружинные скобы 6 с прорезями 7, по форме контактирующих с ними параллелепипедов 8 стержней 4, причем размер по ширине каждой прорези 7 соответствует минимальному размеру взаимодействующего с ней параллелепипеда 8 стержня 4. Параллелепипед 8 выполнен квадратным в поперечном сечении, а между местом контакта с ним пружинной скобы 6 и хвостовиком 5 снабжен переходным участком 9 в виде неправильной усеченной конической поверхности, одним из оснований которой является квадрат, а другим - окружность.Ролики 3 устройства установлены в опорных элементах 2 с возможностью осевого перемещения и подпружинены посредством пружины 10...

Номер патента: 981124

Опубликовано: 15.12.1982

Авторы: Волчинский, Гутник, Солодарь, Суханов, Фарбер

МПК: B65G 1/02

Метки: стеллаж

...9 перемещается по монорельсу 10 и: обеспечивает возможность съема или3 98112постановки на полку 5 груза 11. Дляповышения жесткости конструкции используются стержни 12. Стойка.б закреплена на полке 5 с наклоном науголоС в пределах от 90 до 135 в %сторону задней: части каркаса стеллажа,Устройство работает следующимобразом., С помощью тельФерной тележки 9 Югруз 11 ставят на выдвинутую полку5. При этом усилие, создаваемое весом груза 11, воспринимается стойками 6 и стержнями 12 Затем полку сгрузом по роликам 4 задвигают в ячейку. Получение груза из любой ячейкиустройства производится в обратномпорядке, Для предотвращения выкатывания полок 5 за пределы ячейки наверхней передней горизонтальной свя- ффзи 1 установлен упор 8, а стойки6...

Номер патента: 977338

Опубликовано: 30.11.1982

Авторы: Абрамов, Брутер, Кривописк, Фарбер

МПК: B65G 65/30

Метки: контейнеров, разгрузки

...с возможностью перемещенияи фиксации относительно них.Элементы рольганга,взаимодействующие с направляющими, выполнены в виде опор скольжения.Роликоопоры рольганга смонтированыс воэможностью автономного вращения.На фнг.1 изображено предлагаемоеустройство, общий вид; на .фиг.2вид по стрелке Л на фиг.1.устройство для разгрузки контейнеров состоит иэ опрокидывателя 2 25 с направляющими 2, упором 3 крайнегоположения контейнера и рольганга 4,рама которого снабжена опорами скольжения 5, охватывающими направляющие2 и стопорящимися относительно них .0 фиксаторами 6, выполненными, напри 977338мер, в виде деталей крепежа, конвейера 7 и прижимно-дозирующего механизма 8 с крышкой 9 и клапаном 10. Рольганг выполнен в виде рамы 11 со стяжками 12, в...
