Режущий аппарат для обрезки деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

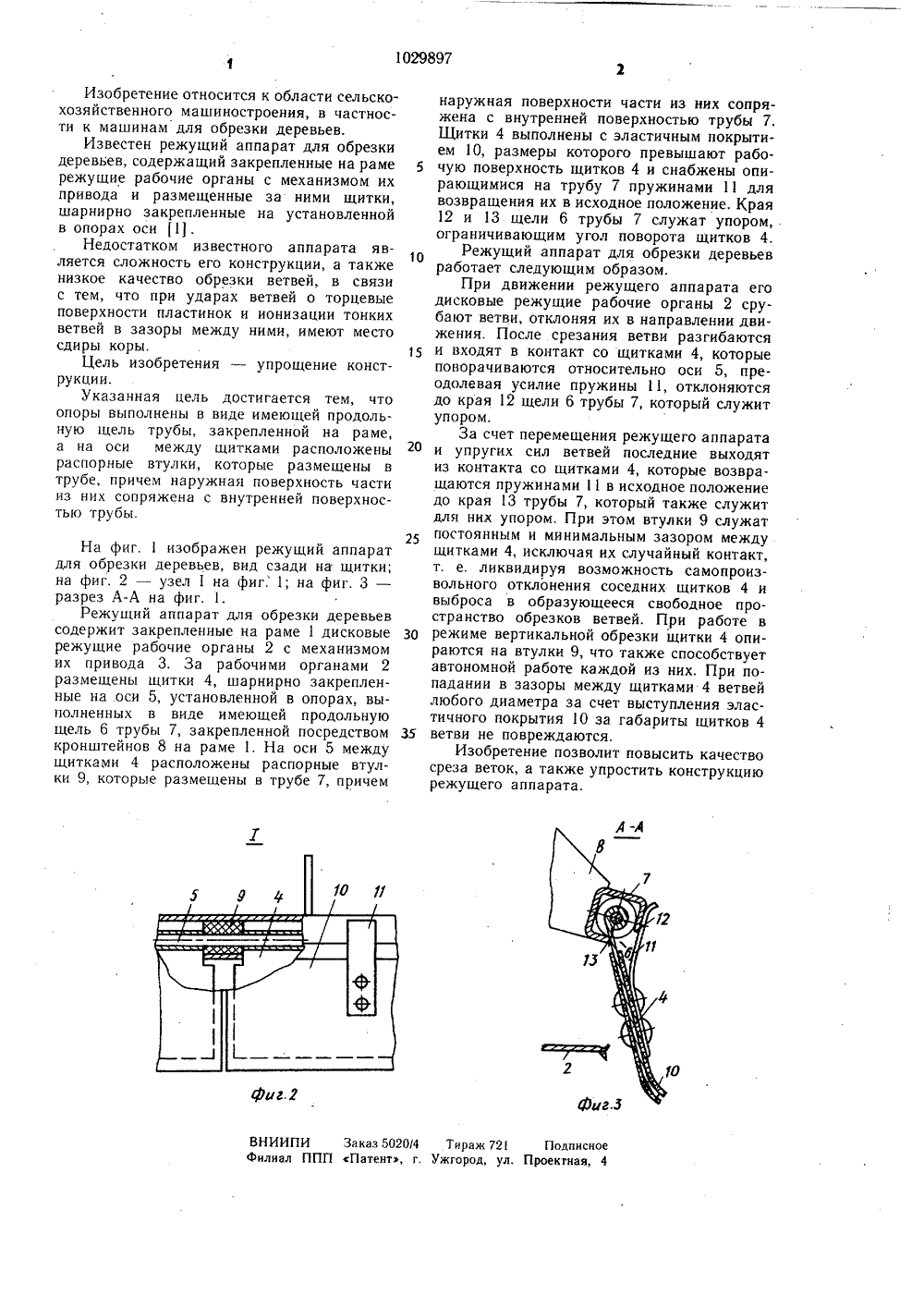

(54) (57) РЕЖУЩИЙ АППАРА РЕЗКИ ДЕРЕВЬЕВ, содержащ лени е на раме режущие рабо с механизмом их привода и р за ними щитки, шарнирно за на установленной в опорах оси щийся тем, что, с целью упрощ рукции, опоры выполнены в вид продольную щель трубы, закре раме, а на оси между щитками р распорные втулки, которые ра трубе, причем наружная поверх из них сопряжена с внутренней тью трубы. дл ч лодфиг.1 00 СО ОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ АВТОРСКОМУ СВ(71) Головное специализированное крукторское бюро по комплексам машинмеханизации работ в садах, винограднипитомниках и ягодниках Кишиневского нно-производственного объединения Псельхозмаш(56) 1, Авторское свидетельство СССР427672, кл. А 01 б 3/04, 1972. Т ДЛЯ ОБ- ий закрепчие органы азмещенные крепленныеотличаю- ения консте имеющей пленной на асположены змещены в ность часи поверхнос102989 фиг.2 ВНИИПИ Заказ 5020/4 Филиал ППП Патент, г. Тираж 72 город, ул дписное тная, 4 Изобретение относится к области сельскохозяйственного машиностроения, в частности к машинам для обрезки деревьев.Известен режущий аппарат для обрезкидеревьев, содержащий закрепленные на рамережущие рабочие органы с механизмом ихпривода и размещенные за ними щитки,шарнирно закрепленные на установленнойв опорах оси 1.Недостатком известного аппарата является сложность его конструкции, а также1 Онизкое качество обрезки ветвей, в связис тем, что при ударах ветвей о торцевыеповерхности пластинок и ионизации тонкихветвей в зазоры между ними, имеют местосдиры коры. 15Цель изобретения - упрощение конструкции.Указанная цель достигается тем, чтоопоры выполнены в виде имеющей продольную щель трубы, закрепленной на раме,а на оси между щитками расположенырас пор ные втулки, которые размещены втрубе, причем наружная поверхность частииз них сопряжена с внутренней поверхностью трубы,25На фиг. 1 изображен режущий аппарат для обрезки деревьев, вид сзади на щитки; на фиг, 2 - узел 1 на фиг. 1; на фиг. 3 - разрез А-А на фиг. 1.Режущий аппарат для обрезки деревьев содержит закрепленные на раме 1 дисковые З 0 режущие рабочие органы 2 с механизмом их привода 3. За рабочими органами 2 размещены щитки 4, шарнирно закрепленные на оси 5, установленной в опорах, выполненных в виде имеющей продольную щель 6 трубы 7, закрепленной посредством 35 кронштейнов 8 на раме 1. На оси 5 между щитками 4 расположены распорные втулки 9, которые размещены в трубе 7, причем наружная поверхности части из них сопряжена с внутренней поверхностью трубы 7. Щитки 4 выполнены с эластичным покрытием 1 О, размеры которого превышают рабочую поверхность щитков 4 и снабжены опирающимися на трубу 7 пружинами 11 для возвращения их в исходное положение. Края 12 и 13 щели 6 трубы 7 служат упором, ограничивающим угол поворота щитков 4,Режущий аппарат для обрезки деревьев работает следующим образом.При движении режущего аппарата его дисковые режущие рабочие органы 2 срубают ветви, отклоняя их в направлении движения. После срезания ветви разгибаются и входят в контакт со щитками 4, которые поворачиваются относительно оси 5, преодолевая усилие пружины 11, отклоняются до края 12 щели 6 трубы 7, который служит упором.За счет перемещения режущего аппарата и упругих сил ветвей последние выходят из контакта со щитками 4, которые возвращаются пружинами1 в исходное положение до края 13 трубы 7, который также служит для них упором. При этом втулки 9 служат постоянным и минимальным зазором между щитками 4, исключая их случайный контакт, т. е. ликвидируя возможность самопроизвольного отклонения соседних щитков 4 и выброса в образующееся свободное пространство обрезков ветвей. При работе в режиме вертикальной обрезки щитки 4 опираются на втулки 9, что также способствует автономной работе каждой из них. При попадании в зазоры между щитками 4 ветвей любого диаметра за счет выступления эластичного покрытия 10 за габариты щитков 4 ветви не повреждаются,Изобретение позволит повысить качество среза веток, а также упростить конструкцию режущего аппарата.
СмотретьЗаявка
2905697, 07.04.1980
ГОЛОВНОЕ СПЕЦИАЛИЗИРОВАННОЕ КОНСТРУКТОРСКОЕ БЮРО ПО КОМПЛЕКСАМ МАШИН ДЛЯ МЕХАНИЗАЦИИ РАБОТ В САДАХ, ВИНОГРАДНИКАХ, ПИТОМНИКАХ И ЯГОДНИКАХ КИШИНЕВСКОГО НАУЧНО ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ "ПЛОДСЕЛЬХОЗМАШ"
ФАРБЕР ВАЛЕРИЙ СОЛОМОНОВИЧ, СПИВАК АЛЕКСАНДР ВОЛЬФОВИЧ, БРУТЕР ИЛЬЯ МАРКОВИЧ, БЫЧКОВ ВАЛЕРИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: A01G 3/08
Метки: аппарат, деревьев, обрезки, режущий
Опубликовано: 23.07.1983
Код ссылки
<a href="https://patents.su/2-1029897-rezhushhijj-apparat-dlya-obrezki-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Режущий аппарат для обрезки деревьев</a>
