F25C — Производство, обработка, накопление или распределение льда

Номер патента: 1330422

Опубликовано: 15.08.1987

Автор: Гой

МПК: F25C 5/02

Метки: ледобур

...фиг. 2. Такое зафиксированное положение рычага очень удобно для транспортировки ледобура. .изыска 22 эксцентрикового кулачка 20 находится вверху, а сам кулачок 20 частично расположен в радиальном пазу 23 рукоятки 7, фиксируя последнюю от проворота в корпусе 8. Таким образом, редуктор-усилитель 5 крутящего момента не работает, и забурка лунки производится, как обычным лсдобуром. Если велицина крутящего момента, создаваемого рабочим на рукоятке 7, недостаточная для разбуривация лунки (как правило, хуже всего разбуривается сырой лед), включают в работу редуктор 5, для чего откидной рьчаг 6 переводят в горизонтальное положение, как это изображено на фиг. 1. При этом лыска 22 кулачка 20 занимает положение 28, а сам эксцентриковый кулачок...

Номер патента: 1334002

Опубликовано: 30.08.1987

Авторы: Алатин, Фиалковский, Чернов

МПК: F25C 5/16

Метки: льду, образования, прорезей

...с режущими элементами 12Рабочий орган 11 через зубчатую передачу 13 связан с гидромоторами 14.В корпусе 1 расположен привод механизма подъема корпуса 1, состоящийиз гидромотора 15, редуктора 16, цепной передачи, включающей звездочки17-20, цепи 21 и 22, натяжного механизма 23Привод посредством элементов связи сообщен Г роторно-винтовыми движителями. Элементы связи включают укрепленные на корпусе 1 и связанные с приводом винты 24 с установленной на каждой из них гайкой 25соединенной посредством тяг 26 скронштейнами 6 роторно-винтовых движителей. Кронштейны 6 роторно-винтового движителя с помощью подшипниковскольжения установлены на оси 27,закрепленной в стаканах 28 на корпусе1, выше над которыми располагаетсяузел крепления подшипников...

Номер патента: 1337626

Опубликовано: 15.09.1987

Авторы: Мелкозеров, Филиппов, Черных

МПК: F25C 3/04

Метки: снегогенератор

...змеевик О. Включают вентилятор 8, создаваемый им высокообь 1337626емный воздушный поток увеличивает теплообмен воздуха со змеевиками 9 и 10, установленными в диффузорной части 11 вентилятора 8. Поступающий5 в змеевик 1 О сжатый воздух охлаждается до температуры окружающего воздуха. Охлажденный сжатый воздух иззмеевика 10 поступает по трубопроводам 16 в полые коллекторы 14, уста новленные в диффузорной части 6 вентилятора 8. Выходящий через отверстия в коллекторе 14 сжатый воздух образует кольцевой поток.Открывая вентиль 23, воду из ем кости 1 через фильтр 24 подают в насос 2, который включаю в работу. Насос 2 подает воду в змеевик 9, где вода охлаждается до 1-2 С. Охлажденная вода далее поступает по трубо проводу 4 в кольцевой коллектор...

Номер патента: 1339367

Опубликовано: 23.09.1987

Авторы: Гуреев, Иргенс, Япинь

МПК: F25C 1/14

Метки: льда, льдогенератор, чешуйчатого

...В 1 Л . (11к; рк(се,3 у крен, 1 н ы Во,ООРОИС,Ь,) и (гн,реские фрс Бц 1) соСНИР(11 Ь 1 ),,Но ООС. 1 Л .( ОМ,СТБНВ,1 С НЫС 1 ОСс(р о,с;)ри еляВ Якеи п ри)и ских но.- Н 1 И Н Н(К( Х ) Л,Л,51 О.СНС" Н.НИ и Во)1 Ж НОС"ГИРС ГЛ ЛИРВ;НИЯ Рс5 НИЯ О ИН И 1(ТС,Я,1 (н)1(5 новр х ность Вл )с(в 1)рс Вьнн)л( (и нв 1;кру 1,(с иной. 11 ижний к(ниВ;,;) 4СО С, И Н С Н С Н ( Г рл ) ком 8,( я нол 1 чи ВоВО 1 Н (ОС(, ( В) Х 1 1 1 1 1 1 К ( )1 С 1В ( 1, 1 ( 1с( и.,ви и с хи екром, (я н Ио. ВсрхнОть ииврит(1 я 1, Охл 1 жлзется и НРСР( Н(1 ТСЯ В Т 11 КИ И СЛОИ Л ЬЛ(1, КОТОРЫ 1 0 Г,1 В,ИВ(ТС 51: КРМ,1 ИНОЙ РДООЧСИ нсвс рхнсстьк) (уьв фрс( 1) и чс рез тВсрлис О в кврк;ие 3 вцволится в сункр ии 11( тр(11(с 1)т(.р. 1)ы 10,1111(и(. р(сЙ ИОВрх 1 сти лОьв фрсх( 1...

Номер патента: 1346480

Опубликовано: 23.10.1987

Авторы: Абрамович, Николаев, Позняк

МПК: B63B 9/02, F25C 5/02

Метки: битого, испытаний, льда, модельных, судов

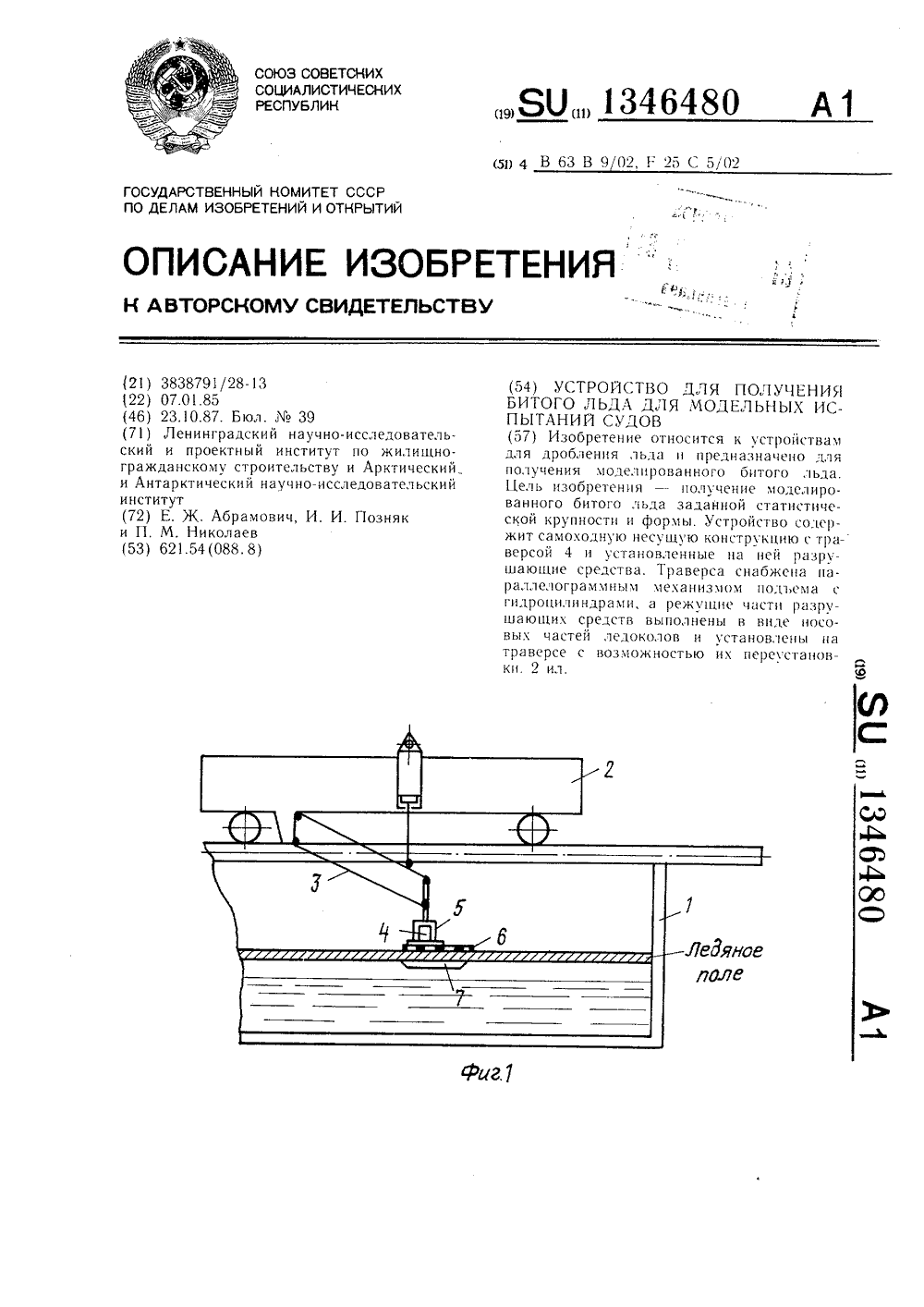

...битого льда в ледовых опытных бассейнах.Целью изобретения является получение моделированного битого льда заданной крупности и формы.На фиг. 1 изображено устройство, общий вид сбоку (в разрезе); на фиг. 2 - то же, вид сверху.Устройство для получения битого льда содержит емкость 1 с намороженным слоем льда требуемой прочности, механизм 2 перемещения и механизм 3 подъема - опускания траверсы 4, на которой с помощью крепежных скоб 5 и направляющих 6 установлены средства 7 разрушения льда, режущая часть которых имеет форму носовой части ледокола. До начала разрушения льда средства 7 устанавливаются на траверсе 4 с помощью крепежных скоб 5 и направляющих 6 в шахматном порядке. Расстояния между средствами 7 подбираются исходя из масштаба...

Номер патента: 1346921

Опубликовано: 23.10.1987

Автор: Васильев

МПК: F25C 1/02, F25C 3/04

Метки: водоема, ледяного, поверхности, покрытия, создания

...способов приготовления искусственных льдов, применяемых для увеличения несущей способности и грузоподъемности ледяных покровов, переправ, островов, платформ, при чалов и других ледяных инженерных сооружений, преимущественно гидротехнических.Цель изобретения - упроцение способа и ускорение создания ледяного покрытия при сохранении его повышенной прочности и экологической безвредности.Способ осуществляют следующим образом.Первоначальный слой льда, образовавшийся после ледостава, покрывают пленкой пластифицированного глицерином поливинилового спирта (ПВС). Затем на поверхность, покрытую пленкой, распыляют воду, взятую непосредственно из-подо льда, и после затвердевания полученного слоя повторяют операции, т.е. осуществляют чередо ванне...

Номер патента: 1346922

Опубликовано: 23.10.1987

Автор: Рожков

МПК: F25C 5/02

Метки: ледобур

...работ.Цель изобретения - повышение надежности работы.На фиг. 1 изображен ледобур в транспортном положении, общий вид; на фиг. 2 -- шарнирное приспособление в рабочем положении; на фиг, 3 - то же, в транспортном положении. Ледобур состоит из шнека 1 со стержнем 2, режущей головки 3 с ножами 4, коповорота 5 с рукояткой 6 и шарнирного приспособления 7. Шарнирное приспособление содержит вкладыш 8 с осевым каналом 9, жестко закрепленный на конце стержня 2 шнека 1, стакан 10 с коническим днищем 11, имеющим осевое отверстие 12, жестко закрепленный на конце коловорота 5, и шарнир в виде винта 13. смонтированного в осевом канале 9 вкладыша 8. В стенке стакана 10 выполнены два продольных паза 4 и 15Ледобур работает следующим образом, Для...

Номер патента: 1353414

Опубликовано: 23.11.1987

Автор: Похиленко

МПК: A23L 3/36, F25C 1/12

Метки: отрицательной, резервуаре, сока, температуре, хранения

...2, 7 и 8 установлены соответственно вентили 10-13.Способ осуществляют следующим образом. Перед приемом виноградного сока в резервуаре объемом 150-1000 м после завершения санитарной обработки и микробиологического контроля внутренней поверхности охлаждают помещеоние до -5-(-6) С и намораживают на внутреннюю поверхность резервуара слой льда толщиной 5-8 мм.Чистую воду, используемую для намораживания льда, предварительно охлаждают до 0 Г, Намораживание льда ведут, наполняя его водой на 973 ем - кости, или путем распыления охлажденной воды через специальные устройства в верхней части резервуара.После намораживания слоя льда выпуск воды из резервуара производят при одновременной подаче углекислого газа в верхнюю часть резервуара через...

Номер патента: 1354001

Опубликовано: 23.11.1987

Автор: Рожков

МПК: F25C 5/02

Метки: ледобур

...2 шнека 1 и концевой участок 11 коловорота 5. Участки 10 и 11 выполнены изогнутыми и закреплены в пластинах скобы 8. Участок 11 коловорота 5 закреплен с помощью пальца 9. Стержень 2 шнекаимеет стопорный винт 12, который установлен параллельно оси стержня 2 шнека 1. На участке 11 коловорота 5 выполнен конический выступ 13 для взаимодействия своей боковой поверхностью с боковой поверхностью стопорного винта 12. Ледобур работает следующим образом, В рабочем состоянии ледобур находится в выпрямленном положении. Ось стержня 2 ш 1 екасовпадает с осью коловорота 5. Приспособление 7 находится в рабочем положении, т.е. его стопорный винт 12 упирается в торцовую поверхность изогнутого концевого участка 11 коловорота, а стержень коловорота 5...

Номер патента: 1355845

Опубликовано: 30.11.1987

Автор: Маринюк

МПК: F25C 1/12

Метки: водоохладитель-льдогенератор

...промышленности, в сельском хозяйстве, на транспорте.Цель изобретения - снижение энергозатрат.На чертеже схематически изображен предлагаемый водоохладитель-льдогенератор, общий вид, разрез,Водоохладитель-льдогенератор содержит компрессорный агрегат 1, теплоизолированный резервуар 2 для воды, ребристотрубный прибор 3 охлаждения с приспособлением 4 для механического удаления инея с поверхности ребер 5, имеющих Побразные скобы, жестко связанным с корпусом вакуум. насоса 6 через горизонтальную плиту 7 посредством механической связи 8.Водоохладитель-льдогенератор работает следующим образом.При работе компрессорного агрегата 1 происходит охлаждение прибора 3 и его ребер 5, при этом вакуум-насос 6 обеспечивает откачку паров из паровой полости...

Номер патента: 1362900

Опубликовано: 30.12.1987

Авторы: Зейдаль, Питюков

МПК: F25C 5/08

Метки: замерзания, лунок, предотвращения

...Токопровод 3 с лентой 2 нагревателя соединяется посредством клеммы 18, а токопровод 4 - посредством клеммы 19 или 20. Перегородки 15 и 17 выполнены с отверстиями для пропуска токопровода 4. Для обеспечения упора на лед крышка 9 имеет буртик 21. Колодка 7 для подсоединения электрического разъема (не показан) смонтирована на скобе 8.Устройство используется следующим образом. В зависимости от толщины льда задействуется целиком собранный корпус 1 устройства или же только его верхняя часть. В первом случае (фиг. 1) токопровод 4 подсоединяют к клемме 20, обращают внимание на плотность контакта лент 2 нагревателя в месте разъема. Во втором случае нижнюю часть корпуса 1 отсоединяют, днище10 вворачивают во втулку 12, токопровод...

Номер патента: 1364838

Опубликовано: 07.01.1988

Автор: Молчанов

МПК: A23B 4/06, F25C 1/22

Метки: блок, гребенка, делительная, заполнении, полосы, продуктом, прокладочной, укладки, форму

...гребенки так же, как и пазы 7 впродольных держателях 2, но расположенные симметрично относительно осеймежду соседними поперечными держателями 1 для образования впоследствии сырьевых перемычек, удерживающихкаждый отдельный брикет мороженойпродукции в едином монолитном блоке,Щелевые пазы 7 в крайних продольныхдержателях 2 выполнены на заданномрасстоянии от фиксирующегоуступа 4для образования необходимой величинысырьевой перемычки. Заготавливаемыезаранее полосы 3 прокладочного материала, устанавливаемые в прямоугольные щелевые пазы 6 и 7, по длине равны длинам этих пазов,С предлагаемой делительной гребенкой работают следующим образом,Гребенку устанавливают в блокформу или противень и фиксируют еепосредством уступов 4. В щелевые пазы6 и...

Номер патента: 1366818

Опубликовано: 15.01.1988

Автор: Топицак

МПК: F25C 5/02

Метки: водоемов, лунок, льду, образования

...шарниров 6 и 7, кажцый из которых смонтирован в центре параллельных горизонтальных участков 8 рамы 1. Устройство содержит также механизм поворота шарнира 6, включающий два зубчатых сектора 9 и 10, причем сектор 9 связан с храповым колесом 11, установленным на валу 12 сектора 9 в корпусе 13, и два талрепа 14 и 15, управляющие храповым колесом 11. Горизонтальная площадка 4 имеет шипы16, закрепленные на ее нижней поверхности 17.Устройство работает следующим образом. Устройство транспортируется в положении, показанном на фиг.1, при этом площадка 4 с режущим органом 2 поднята, обеспечивая достаточную проходимость санной основы рамы 1.Для приведения устройства в рабочее положение освобождаются шарниры 6 и 7, после чего рама 1 под действием...

Номер патента: 1370392

Опубликовано: 30.01.1988

Авторы: Мальцев, Овдиенко, Остров, Рожков, Семенов, Шевельков

МПК: F25C 1/14

Метки: жидкостей, обезвоживания, пищевых

...жидкостью имеет выступ 20 с полостью 21 для размещения периферийной части диска 2, а н горизонтальных стенках 22 выступа 20 со стороны полости 21 ньпапцецы кольцевые концентрические канавки 23.Устройство работает следующим аб 03922 5 10 15 20 25 30 35 10 центрифуги (не показано). Вал 3 имеет сальник 11 для уплотнения днища 12, предназначенного для предотвращения подсасывания теплового воздуха снизу к диску 2.Диск 2 выполнен иэ тонколистового токопроводящего материала толщиной 0,1-0,5 мм для уменьшения термического сопротивления. За счет охлаждения диска 2 до минусовых температур испаряющаяся вода из жидкости в поддоне 5 конденсируется в виде кристаллов снега на нижней поверхности диска 2, Процесс массообмена интенсифицируется...

Номер патента: 1374007

Опубликовано: 15.02.1988

Авторы: Алексеенко, Ефименко, Процайло, Срывков

МПК: F25C 5/14

Метки: бурых, вертикальной, призматической, сжигания, топке, углей, шлакующихся

...фиг, 1 изображена топка, в которой реализован предлагаемый способ сжигания, продольный разрез; на фиг, 2 - то же, вид сверху; на фиг, 3 - разрез А-А на фиг, 1,Экранированная вертикальная призматическая топка 1 с двускатной холодной воронкой 2 имеет в устье щелевидное окно 3, с каналом 4. На скатах 5 холодной воронки 2 и на стенках б размещены воздушные сопла 7 и 8. Сопла 7 и 8 расположены по всей ширине топки 1.Способ сжигания осуществляют следующим образом.Пылевоздушная смесь через щеле видное окно 3 подается вертикально вверх в топку 1 в виде плоского фа 25-40 м/с в кол-ве 25-357 всего колва вводимого воздуха 3 ил,кела, Топливо воспламеняется и сгорает, Несгоревшее топливо и крыпныечастицы выпадают из факела и подхватываются...

Номер патента: 1375916

Опубликовано: 23.02.1988

Автор: Зиновьев

МПК: F25C 5/02

Метки: ледобур

...работ.Цель изобретения - снижение усилий резания,На фиг. 1 изображен предлагаемьйледобур с бурильной головкой, общийвид; на фиг. 2 - вид А на фиг, 1;на фиг. 3 - разрез Б-Б на фиг, 1,Ледобур содержит коловорот 1,,шнек 2, бурильную головку 3 (у которой ведущий С и ведомый В секторы)два ножа 4, выполненные в виде дис- .ков 5, крепежные элементы 6 и 7.Угол наклона диска и соответственно угол резания р, меньше угланаклона диска 5 и соответственно угла резания р , угол р, (на2-3", угол р определен опытным путем.Крепление ножей бурильной головки 3 осуществляется посредством 25винтов 6 и 7 с потайной головкойшайбы Гровера через отверстие в центре ножей. Ножи закреплены на равныхрасстояниях 1 и 1 от центра коло 1ворота ледобура, Диаметры...

Номер патента: 1386821

Опубликовано: 07.04.1988

Авторы: Плугин, Степанюк

МПК: F25C 1/00

Метки: бассейне, ледяного, опытовом, покрытия, создания

...в работу датчики 8 - 10 генератора колебаний, накладывая на истекающие иэ сопел б струи пара колебанийВ трех взаимно перпендикулярных направлениях для создания более тонко-.дисперсной структуры пара и паровоздушной смеси (на первом этапе), азатем - среды пара над поверхностьюводы 2 в полости камеры. Попав в зону отрицательной температуры и турбулентную среду, частицы водяногопара образуют центры кристаллизациии равномерно выпадают на площадь воды 2, производя засев этой площадикристаллами равномерной структуры.П р и м е р. Полость камеры бассейнаохлаждают до (-4) - (-9) С, датчики 8 - 10 включают и по магистрали 7 подают пар под избыточным давлением при 0,2 - 1 ати, частоту колебаний выбирают ультразвуковой для получения более...

Номер патента: 1388665

Опубликовано: 15.04.1988

Автор: Пуховой

МПК: F24D 15/00, F25C 1/02

Метки: здания, отопления, пухового

...полно го ее замораживания перед выгрузкойв склад-ледник 26 между устройством 19 для сбора и выгрузки льда и охладителем-кристаллизатором 11 предусмотрен рециркуляционный трубопровод 29 с насосом 30 и. вентилем 31.Система отопления работает следующим образом.Жилую зону 1 отапливают с помощью теплового насоса 9 и радиаторов 8, Может при необходимости использоваться печка 7 как пиковый или постоянный источник отопления жилой зоны. При отоплении буферной зоны 2 (фиг.1) холодную воду из окружающей среды или использованную тепловым насосом 9 подают в контактные охладителикристаллизатары 11, из которых образующийся в них лед направляют в устройства 19 для сбора и выгрузки льда, после чего лед направляют в,склад-ледник 26 (фиг,2). При...

Номер патента: 1388674

Опубликовано: 15.04.1988

Авторы: Белло, Васильев, Моисеев

МПК: F25C 1/12

Метки: водоема, естественного, ледяного, покрытия, формирования

...намораживаемый слой льда. Для этого в смесителе 1 приготавливают смесь армирующей добавки, например коротковолокнистого армирующего материала с водой, которую под давлением подают вствол 2 и разбрызгивают над начальным тонким естественным ледяным покровом. Затем формируют средний слойльда - зону армированного мелкодисперсного пенольда. Для этого в смесителе 1 в воду дополнительно к армирующей добавке добавляют пенообразователь со стабилизатором пены, а впеноствол 3 подают воздух от компрессора 4 через регулятор 5 его расхода.Подача воздуха в пеноствол 3 черезэжектор 6 приводит к диспергированиюпены. Дисперсность пены задается геометрическими параметрами пеноствола,размерами эжектора, воздухопропускныхотверстий и др. Кратность...

Номер патента: 1388675

Опубликовано: 15.04.1988

Авторы: Горелова, Иванов, Лубенец, Маринюк

МПК: F25C 3/00

Метки: снегогенератор

...к получению искусственного снега машинными методами, и может применяться в сельском хозяйстве, в пищевой промышленности и при организации спортивных соревнований по зимним видам спорта,Целью изобретения является снижение энергозатрат при работе в области положительных температур воздуха,На фиг, 1 изображена конструктивная схема снегогенератора 1 на фиг,2 - разрез А-А на фиг, 1.Снегогенератор включает водокольцевой компрессор 1, детандер 2 с диффуэорным корпусом 3 и тормозной ступенью в виде воздуходувки 4, водяные форсунки 5, трубопроводы 6 и 7 пода- чи воды соответственно и воздуха.Снегогенератор работает следующим образом.Воздух, сжимаемый в водокольцевом компрессоре 1, поступает в детандер 2, где происходит его расширение с...

Номер патента: 1395914

Опубликовано: 15.05.1988

Авторы: Алатин, Галкин, Кулепов, Малыгин, Романов, Сборнов, Фиалковский

МПК: F25C 5/02

Метки: водоемов, льду, прорезания, щелей

...установки (не показана) транспортирующего средства 1 крутящйй момент через карданный вал 29, зубчатую передачу 30, зубчатую муфту 16 и цевковое колесо 14 через рез-цы 21 приводит во вращение фрезу 20, Формула изобретения Устройство для прорезания во льду водоемов, содержащее портирующее средство, фреэу, навески с держателем фрезы и щелейтрансмеханизм опорныпосле чего с помощью гидроцилиндра 27 ослабляется палец (не показан), входящий в совмещенные в верхнем положении фреэы 20 отверстия 23 и 26 и служащий для запирания Г-образного рычага 18 в верхнем положении в транспортном режиме установки, После того, как этот палец будет вынут, гидроцилиндром 27 производится эаглубление фреэы 20 в лед до тех пор, пока меньшее плечо 25 рычага 18 не...

Номер патента: 1399615

Опубликовано: 30.05.1988

Авторы: Балабанова, Ирха, Каленский, Корнев, Курилов, Куруленко, Плаксин, Плотников, Пыжов, Резников, Федотов, Филаткин

МПК: F25C 1/12

Метки: водных, концентрирования, растворов

...с 51 Г 1)И КИ гНИИ В КЭИСГЗЭ 51 ИЗЛТОЭЕт 19 Ни)КНРЙ Отс я с ывяют с я сэпрес сором,стсл им до давления, при поиходит кипение хладона 1;)И РТВОГС ТС 0310 ТЬ КРИтдлтИЗЛЦИИ Выморлжцвяеьцго в крцстялт ВЕ РХНР 1 СттЕН 1, КОМ 3 б нс рхцеи с.т "нс ци нижнейветви холодильной машины отсасыва-,ет смесь паров хладоня. из кристаллизатора 12 и компрессора 35 нижней ступени, сжимает их по5 давления, определенного температу= рой плавления льда в конденсаторе-плавителе 29. Для полной конденсации хладона в конденсаторе-плавителе 29 служит холодильная машина верхней 10 ветви, работающая, например, ня хлядонеи состоящая из испярителя 37, встроенного в конденсатор-планитель 29, компрессора 38, конденсатора 39 и регулирующего вентиля 40. 15Способ...

Номер патента: 1399616

Опубликовано: 30.05.1988

Автор: Топицак

МПК: F25C 5/02

Метки: бурения, льда

...д 15 за:епа; 1. т ве;.)с -тие 20 на полозе 21 санной Оснсвыгакже пред 1, значена дя заРа 1 )абочий Орган приводится Б,. Б;5 ениеприводОмЛоток работает следующим Образам,Б т)ансОрном папожениГаз:)кподвешен над днгщем 10 на кр)кгх сземных ГьиксатарсБ 6 с Однйй . : ),)Г) ГьСаиной ОСНОВЫ И На Гртг)КИНРГГ2 Сгой СТорОНБ 5 Причем СГМОП 1,аЗБГьгОЕотсоединение фиксаторов 3 сггГ)чается их загнутыми концами, а колебаниепрузк 12 - рукояткой 14 . 1 а Рибытина места бурения фиксатор.; .,;зг, ека гЮТСЯ КЗ ОТВЕРСТй Э, ЗагЕГ; О и Звп)кается из ОТБГРот 5 и и Г П Гп.; -жи;Гы 2 растягиваются и заде 15 цепляется за отнерстие. 20 гОлоза 21, Г.1 гГггзя ЛО Г ГК 1 КО ЧЬГГ, г 5 ДЛЯ ИСКК)е нкя самапРОИ 3 нольага 0 -аединения занге, з зацеп 17 заводится в отн...

Номер патента: 1401238

Опубликовано: 07.06.1988

Авторы: Гернер, Серебряный, Филин

МПК: F25C 1/12

Метки: льдогенератор

...который сверху ограничен слоями более теплой воды, а снизу - образованным в предыдущем цикле цилиндром льда 18. Около 90 г обьема куска льда 18 находится вне трубы, при этом весь водоледяной столб опирается на наклонный спуск 15, В момент окончания кристаллизации воды на нижнем участке 3, когда граница фаз лед - вода соответствует изображенной на фиг. 1, подают управляющий импульс на электромагнитный привод (не показан) механизма 14 для резки льда и кусок льда 18 отрезают от остального столба. По наклонному спуску 15 он сползает в льдоприемник 17. Спуск 15, освобожденный от давления сверху, приподнимается и размыкает концевой выключатель 16, передающий сиг нал на реверс тока питания термоэлект рической батареи 11. В режиме...

Номер патента: 1402780

Опубликовано: 15.06.1988

Авторы: Куляшов, Романов, Худяков

МПК: F25C 5/02

Метки: водоемов, льду, прорезания, щелей

...силовой агрегат 2, трубчатую фрезу опускают в рабочее положение, а вместе с ней в прорезанную щель опускается механизм 5 передвижения, расположенный на кожухе 7. Затем гидроцилиндром 21 поворачивают траверсу 20 относительно оси Д так, чтобы льдозацепы 5 внедрились в стенки ледяной траншси. Далее приводят во вращение карданный вал 10, который передает крутящий момент на зубчатые передачи 11 и 12, вращающие валы 14 с расположенными на них солнечными шестернями 13 и водила 18 (фиг. 3) соответственно. При этом льдозацепы 15, жестко связанные с сателлитными шестернями 16, совершают плоскопараллельное движение, оставаясь постоянно перпендикулярными стенками щели. Поочередно внедряясь в стенки прорезанной щели, льдозацепы 15 толкают вперед...

Номер патента: 1404766

Опубликовано: 23.06.1988

Авторы: Захаров, Молчанов

МПК: A23B 4/06, F25C 1/22

Метки: антиадгезионного, блок-формы, брикетами, гребенка, делительная, замораживании, полосы, продуктов, укладки

...и 8 снабжены замковым механизмом 11 для поджатия их верхнейзакругленной части к стержню 2,Каждая откидная перегородка 7-9представляет собой пластину 12, имеющую в своей верхней части закругления по радиусу сечения стержня 2 длязащемления полосы антиадгезионногоматериала на стержне и приваренную ккоромыслу 13 с отверстием для шарнирного соединения между проушинами 4и 5 и опорной площадкой 14 для откидывания перегородок -9 вверх приустановке полосы из антиадгезионногоматериала на стержни 2, Торцы пластин 12 выполнены закругленными порадиусу с центром в шарнирном соединении.Высота перегородок равна высотеблок-формы для фиксации полосы в вертикальном положении,Делительная гребенка работает следующим образом.На торец блок-Формы сверху...

Номер патента: 1406430

Опубликовано: 30.06.1988

Автор: Филин

МПК: F25C 1/12

Метки: льдогенератор

...ячейки 5, При этом соответствующий объем антифриза в ячейке 5 льдоформы 3 минимален, так как антифриз находится в жиДкой фазе. Таким образом, из-эа отсутствия противодействия со стороны поршней 20 испаритель 11 занимает положение, изображенное на фиг.2, Залитая в льдоформу 2 вода охлаждается, В то же времявоздушный зазор 10 между испарителем 11 и льдоформой 3, составляющий 3- 5 мм, препятствует охлаждению льдоформы 3 и она прогревается теплом ок 5 ружающего воздуха до температуры выше 0 С, Пограничный слой кубика готового льда в льдоформе 3 подтаивает, и кубик под собственной тяжестью падает в.льдоприемник 22. Такое естественное оттаивание возможно в случае использования тонкостенных мало- инерционных в тепловом отношении,...

Номер патента: 1409828

Опубликовано: 15.07.1988

Автор: Похиленко

МПК: A23L 2/06, F25C 1/14

Метки: жидких, концентрирования, пищевых, продуктов

...дозирующим устройством через обратныйклапан 16 по трубопроводу 17 подаютв патрубок 4 инжектора 3, в которомжидкий хладагент и среда смешиваютсяи попадают в кристаллизатор 1,Для проведения равномерного концентрирования температуру кипенияхладагента в кристаллизаторе изменяют постепенно. Для этой цели в кристаллиэаторе использован эффект гидростатического столба, когда изменениедавления по высоте непосредственновлияет на изменение температуры кипения хлалагента. Постепенное изменение темпе ратуры среды обеспечивает3 140982 вымораживание воды без смораживания сухих веществ среды.В кристаллизаторе 1 хладагент кипит, охлаждая продукт и вымораживая при этом воду. По мере подъема смеси продукта и хладагента влияние гидростатического столба...

Номер патента: 1437644

Опубликовано: 15.11.1988

Авторы: Алатин, Кулепов, Романов, Сборнов, Тарбаев

МПК: E01H 5/12, F25C 5/02

Метки: льду, прорезания, щелей

...его работы.На фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 - то же, вид сбоку при рабочем ходе; на фиг. 3 - то же, при холостом ходе; на фиг. 4вид А на фиг. 3,Устройство для прорезания щелей во льду содержит тележку 1 с силовым агрегатом 2 и гидронасосом 3, соединенную посредством дышла 4 с рамой, и механизм передвижения. Рама состоит из двух 1-образных секций 5 и 6, которые связаны одна с другой с помощью направляющих 7 и двухходового гидроцилиндра 8 механизма перемещенияНаправляющие 7 закреплены на секции 6, связанной дышлом 4 с тележкой 1, причем другая секция 5 установлена на направляющих 7 с возможностьк) перемещения, На выступающей части секции 5 закреплен режущий рабочий орган 9 ножевого типа. Каждое из...

Номер патента: 1441140

Опубликовано: 30.11.1988

Авторы: Костин, Черепанов

МПК: F25C 5/02

Метки: ледорезная

...сгорания по гибкому трубопроводу 7 подводятся в полость вала 8, откуда попадают на забой лишь при совмещении радиальных каналов 9 на фрезе 5 и отверстий 10 на валу 8 периодически при повороте фрезы 5 на 180В случае использования газа от воздушно-реактивной горелки он истекает в полость вала 8. При этом газ интенсивно нагревает корпус фрезы 5 (температура га 10 15 20 25 30 35 40 45 50 55 2за более 1000 К) . Проходя через радиальные каналы 9, которые выполнены в виде сопл Лаваля, газ приобретает сверхзвуковую скорость, В этом случае совместно с ножами 6 фрезы 5, разогретыми до высокой температуры, на забой воздействует жесткий сверхзвуковой высокотемпературный газовый поток,Высокотемпературный высокоскоростной газ может подводиться...
