Номер патента: 744193

Опубликовано: 30.06.1980

Автор: Драган

МПК: F23N 5/24

Метки: горелок, группы, пламени

...устройства рассмотрено три состояния: включение горелок; выключение 1-ой горелки; выключение группы горелок.Устройство работает следующим образом.В момент включения горелок на выходах элементов устройства будут следующие потенциалы: на выходе элементов 1 - 1, на выходе элементов ИЛИ б - 1, на выходе элементов НЕ 12 - 0, на выходе элементов ИЛИ 7 - 1, на,выходе элементов 8 - 1, на выходе элементов НЕ 9 - О, на выходе элементов 10 - положительный импульс, на выходе элементов 11 - 0, на,выходе элемента И 3 - 1, на выходе элемента НЕ 4 в О, что соответствует включенному состоянию реле, и следовательно, включенному состоянию клапана подачи топлива в группу горелок.Открывание клапана подачи топлива в группу на время зажигания горелок...

Номер патента: 750217

Опубликовано: 23.07.1980

Автор: Ивантотов

МПК: F23N 1/00

Метки: горения, качества, котлоагрегата, топке

...между выходами датчиковнеполноты сгорания и входом регулятора.На фиг, 1 изображена структурнаясхема системы, а на фиг. 2 - графикизависимости выходных сигналов датчиковнеполноты сгорания от коэффициента из.бытка воздуха, которые для удобства рассмотрения аппроксимированы прямымилиниями.Система содержит датчики 1 неполноты сгорания, соединенные через выделитель 2 максимального сигнала с регулятором 3, который воздействует на исполнительный орган 4,Работа системы автоматического регулирования происходит следующим образом,Сигналы с датчиков неполноты сгорания поступают на выделитель 2 максимального сигнала. Выделенный максимальный сигнал подается на регулятор 3, который в соответствии со своим знакомрегулирования выдает сигнал на...

Номер патента: 767461

Опубликовано: 30.09.1980

Авторы: Котов, Куликов

МПК: F23N 1/00

Метки: парагенератор, подачи, топлива

...двигатели постоянного тока 9 с обмоткой 20 возбуждения и включенныепоследовательно обмотке возбуждениярегулировочный реостат 21 и реостат22 ручного управления.Для обеспечения равномерности регулирования отдельных питателей подвижные контакты 23 реостата 21 имеютобщий привод - траверсу 24, управляемую сервоприводом 25 через редуктор26 и ходовой винт 27,Сигнал с плоского контроллера, подаваемый на преобразователь 11 тока,пропорционален положению траверсы 24 10.на реостате 21, а шкала 28 потенциометра 12 проградуирована пропорционально напряжению, снимаемому с контактов реостата 21.Работа системы автоматического" 15регулирования осуществляется следующим образом.В барабане 5 парогенератора устанавливают номинальное давление параи при...

Номер патента: 767462

Опубликовано: 30.09.1980

Авторы: Гайдарь, Леонов, Похвалов, Призанд, Тодорцев

МПК: F23N 1/00

Метки: горения, парогенератора, процесса, топке

...регуляторы 1 подачитоплива в каждую камеру, подключенныек выходам главного регулятора, соответствующих датчиков 2 расхода пара,дифференциатора 3 и корректирующегоприбора 4. Дифференциатор 3 связанс датчиком 5 давления пара в барабанекотла, а корректирующий прибор 4 сдатчиками 6 паросодержания среды в эк-ранах каждой камеры. Выход каждого регулятора 1 подключен к соответствующему клапану 7 подачи топлива в камеры. Работает схема следующим образом.Тепловую нагрузку камер оценивают суммой импульсов по расходу пара из соответствующей камеры от датчиков 2 и скорости изменения .давления в барабане парогенератора, получаемой с помощью датчика 5 и дифференциатора 3. При изменении тепловосприятия в какой- либо из камер топки парогенератора...

Номер патента: 767463

Опубликовано: 30.09.1980

Авторы: Брускин, Власенко, Макаревич, Шиб

МПК: F23N 1/02

Метки: горения, режима

...в зону горения водяного пара,20расход которого также оптимизируют помаксимальному значению тепловыделенияв зоне горения.На чертеже представлена структурная схема устройства, реализующегоданный способ автоматического регулирования режима горения,Устройство содержит магистраль 1подачи топлива, горелку 2, магистраль 30 3 подвода водяного пара в форсунку 4, датчик 5, измеряющий тепловыделение при горении, усилитель-преобразователь б с исполнительным механизмом 7 подвода водяного пара.Устройство работает следующим образом.Датчик 5 измеряет сигнал, характеризующий тепловыделение в зоне горения с последующим воздействием на соотношение топливо-воздух на схеме не показано) . Кроме того, на соотношение топливо-воздух дополнительно...

Номер патента: 767464

Опубликовано: 30.09.1980

Автор: Тарасов

МПК: F23N 1/04

Метки: горения, парогенераторе, процесса

...газов, и прибором 9 рассогласования расхода топлива и дымовых газов от заданных значений. К регулятору 10 расхода общего воздуха подключены задатчик 2, блок 4 сравнения, датчик 5 и иэмерйтельный блок 11 с подключенными к нему датчиками 5 и 8 и датчиком 12 разрежения. К регулятору 13 разрежения подключены эадатчик 2, сумматор 7, датчик 8 и измерительный блок 11.Работает система следующим образом.При изменении задания сигнал о задатчика 2 одновременно поступае на регуляторы 1, 10 и 13, которые осуществлякт пропорциональное изм,Рейвес Ксррект остехре Синицкая Редактор Л.Гольдине е ю а в ю аа в е аеЗаказ 7171/33ВНИ ТиражИПИ Государс по делам иэо 035, Москва, е 1 е юе в аааа ваа е лиал ППП П 19 Подписи венного комитета ССС ретений и...

Номер патента: 767465

Опубликовано: 30.09.1980

Авторы: Дуденко, Соколов, Шевцова

МПК: F23N 5/24

Метки: датчик, пламени

...содержит дилатометрическую трубку 1 с управляющим стержнем 2, подключенную к смесителю 3 патрубками запального 4 и управля.ющего 5 газа, последний из которыхснабжен подпружиненным пружиной 6,запорным органом 7.При работе датчика пламени запальный и управляющий газы поступаютв смеситель 3 иэ патрубка 4 запального газа и патрубка 5 управляюще го газа. На выходе дилатометрическойтрубки 1 гаэ воспламеняется. В результате теплового расширения дилатометрической трубки 1 управляющийстержень 2 перемещает запорный орган7 и перекрывает доступ управляющего газа из патрубка 5При погасаниипламени дилатометрическая трубка 1охлаждается и, перемещая управляющийстержень 2, открывает доступ газа изпатрубка 5. Выполнение запорного органа 7 в виде...

Номер патента: 769208

Опубликовано: 07.10.1980

Автор: Арсеньев

МПК: F23N 1/02

Метки: водогрейного, горения, котла, процесса, топке

...схема системыре процесса горения в топке од р котла по данному способу,Она содержит регулятор 1 подачи воздуха, связанный с датчиками 2 и 3 температуры воды на входе и выходе из котла, дат чиком 4 расхода воздуха и задатчиком 5и подключенный к клапану 6 подачи воздуха, и регулятор 7 подачи топлива с подключенными к нему датчиками 2 и 3, датчиком 8 расхода топлива и задатчиком 5.5 Регулятор 7 подключен к клапану 9 подачи топлива. Между регуляторами 1 и 7 включено звено 10 динамической связи.Работает схема следующим образом.При изменении тепловой нагрузки сети 0 изменяется температура воды на входе вкотел и сигнал от датчика 2, который поступает на регуляторы 1 и 7 одновременно, с помощью клапанов б и 9 изменят подачу воздуха и...

Номер патента: 769209

Опубликовано: 07.10.1980

Авторы: Грибачев, Рахманов

МПК: F23N 1/08

Метки: кипящего, нагрузки, слоя, топки

...фракции порядка 0 - 1 мм. Данной фракции бу дет соответствовать минимальньш расходтоплива и соответственно минимальная нагрузка котлоагрегата. По мере увеличения нагрузки увеличивают скорость сжижаюшего воздуха, которую регулируют шибе ром 4. Вследствие этого мелкие фракцииуносятся из топки 1, а затем улавливаются циклоном 5 и возвращаются в бункера 3.По мере уноса из топки мелких частицв нее засыпают инертные частицы больше го диаметра в количестве, необходимом ью изобрет пределов р ной цели при ий слой по- фракций, чем ым отводом нагрузки по- фракций, чем одят. я поставлензки в кипящее крупныходноврементуменьшениилее мелкихоследние отв Целниетопки.Для достижениувеличении нагрудают частицы бочастицы слоя, споследних, а придают частицы...

Номер патента: 769210

Опубликовано: 07.10.1980

Авторы: Двухжилов, Насибов, Нестеров, Чистяков

МПК: F23N 5/24

Метки: наличия, пламени, топках

...моста, усилитель и исполнительный механизм, соединенный с клапаном - отсекателем подачи топлива, причем чувствительный элемент выполнен в виде капилляра и заключен в кожух с отверстиями для его охлаждения 1),Однако известное устройство не обладает требуемой надежностью.Целью изобретения является повышение надежности.Поставленная цель достигается тем, что устройство дополнительно содержит емкость, включенную между смежными плечами подпорной ветви, пневматического моста и имеющую объем, равный разности объемов подпорной и измерительной ветвей пневматического моста.На чертеже представлена схема устройства, содержащего пневматический мост, образованный переменным дросселем 1, постоянными дросселями 2 и 3, чувствительным...

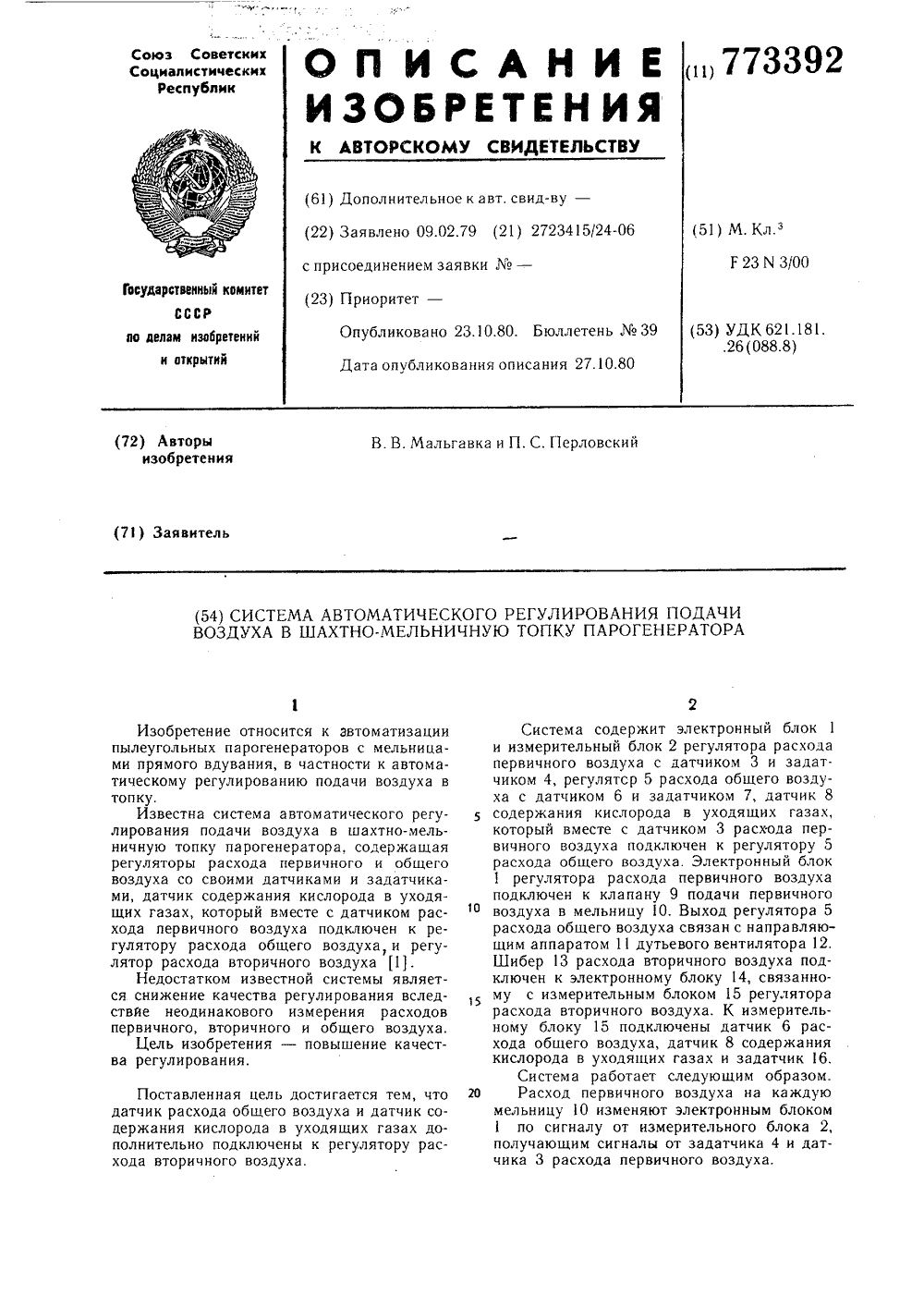

Номер патента: 773392

Опубликовано: 23.10.1980

Авторы: Мальгавка, Перловский

МПК: F23N 3/00

Метки: воздуха, парогенератора, подачи, топку, шахтно-мельничную

...расхода общего воздуха, и регулятор расхода вторичного воздуха 1.Недостатком известной системы является снижение качества регулирования вследствие неодинакового измерения расходов первичного, вторичного и общего воздуха,Цель изобретения - повышение качества регулирования. Поставленная цель достигается тем, что датчик расхода общего воздуха и датчик содержания кислорода в уходящих газах дополнительно подключены к регулятору расхода вторичного воздуха. Система содержит электронный блок 1и измерительный блок 2 регулятора расхода первичного воздуха с датчиком 3 и задатчиком 4, регулятср 5 расхода общего воздуха с датчиком 6 и задатчиком 7, датчик 8 содержания кислорода в уходяших газах, который вместе с датчиком 3 расхода первичного...

Номер патента: 775529

Опубликовано: 30.10.1980

Авторы: Вадов, Полоник, Призанд, Рыжиков, Смоков

МПК: F23N 1/00

Метки: жидкого, пара, подачи, распыл, топлива

...содержание водорода в продуктах сгорания.Однако известный способ не позволяет контролировать потери от механического недожога, концентрацию окиси углерода в продуктах сгорания.Целью изобретения является повышение экономичности процесса горения путем снижения недожога топлива.Это достигается тем, что по предлагаемому способу измеряют содержание окиси углерода и водорода в продуктах сгорания, определяют их отношение и его минимальное значение используют в качестве командного сигнала.На чертеже структурная схема сис вания подачи пара на о топлива па данному сп 25 представлена темы регулиро распыл жидког особу. Одесский ордена Трудового Красного Знамени политехнический институт3с 775529 Формула изобретения 1 О Составитель В.ф...

Номер патента: 775530

Опубликовано: 30.10.1980

Авторы: Бабич, Есилевич, Изотов, Машкович, Призанд, Серегин, Тодорцев

МПК: F23N 1/02

Метки: вод, обезвреживания, промышленных, процессом, сточных, термического

...воздух. Кроме того, на регулятор топлива подается корректирующий сигнал по температуре отходящих газов в копильнике циклонной установки.На чертеже показана схема автоматического регулирования циклонной установкой для термического обезвреживания промышленных сточных вод.Циклонная установка состоит из циклона 1 вертикального типа с нижним выходом отходящих газов, копильника 2 для улавливания и вывода жидкого расплава минеральных веществ и хвостовой части для очистки дымовыхгазов, в которой установлено газообразное устройство 3, подключенноек хроматографическому гаэоанализатору 4, который соединен через корректирующее устройство 5 с регулятором6 соотношения топливо-первичный воздух и через корректирующее устройство 7 с регулятором 8...

Номер патента: 775531

Опубликовано: 30.10.1980

Авторы: Качурин, Кострюков, Майер, Мельникер, Шмуэльсон

МПК: F23N 5/24

Метки: горения

...инжекторов эапальника, другой инжектор которого подключен к пусковой кнопке.ч На чертеже представлена схема устройства.Устройство содержит мембранный клапан 1, основную горелку 2 (клапан 1 имеет надмембранную 3 и подмаабранную 4 полости), датчики тяги 5, температуры б и давления 7, линию питания 8, запальник 9 с датчиком контроля пламени 10, причем последний выполнен с двумя камерами 11 и 12, а запальник 9 - с двумя инжекторами 13 и 14, пневматический дрсссель 1% и пусковую кнопку 16.Устройство работает следующим образом.Запуск горелки производится пос-редством кнопки 16, при срабатывании датчиков 5-7 основная горелка выключается, а запальник запитывается через датчик контроля пламени 10 и через запальник 9, т.е. данное предложение...

Номер патента: 777359

Опубликовано: 07.11.1980

Автор: Мальгавка

МПК: F23N 1/02

Метки: горения, процессом

...3 с газоанализатором 4, релейныйусилитель 5 с сумматором б и реле 7 вре 2мени, причем реле времени выполнено на КС-элементах 8.Работает устройство следующим образом.5 На расходы топлива и воздуха воздействуют при помощи регуляторов 1 и 2 по соотношению расходов, а коррекцию вводят по результату анализа топочных газов при помощи газоанализатора 4, который 10 производят при отсутствии переходныхпроцессов управления, причем отсутствие переходных процессов определяют как уменьшение частоты срабатывания исполнительного механизма подачи топлива ни же заданного значения.Таким образом, устройство позволяетповысить точность управления. Формула изобретения 1. Способ управления процессом горения путем воздействия на расход воздуха и расход...

Номер патента: 777360

Опубликовано: 07.11.1980

Авторы: Немерский, Соколов, Чиж

МПК: F23N 1/02

Метки: парогенераторе, расхода, топлива

...суммирующий прибор 3, дифференциатор 4, регулятор 5, задатчик 6 регулятора, регулирующие органы 7.1, 7.2, 7.3, 7.4 подачи топлива в мелющий вентилятор (количество регулирующих органов равно количеству мелющих вентиляторов, установленных на парогенера- Б торе).Датчик 1 подсоединен непосредственно крегулятору 5, датчики 2.1, 2.2, 2.3, 2,4 подсоединены к суммирующему прибору 3, выход которого подсоединен к входу диф ференциатора 4, выход последнего подсоединен к регулятору 5. Выход регулятора 5 соединен с входами регулирующих органов 7,1, 7.2, 7,3, 7,4. Задатчик 6 подсоединен к входу регулятора 5.Система работает следующим образом.При равенстве сигнала от датчиков 2 и 6температура равна заданному значению и регулятор не работает,...

Номер патента: 779742

Опубликовано: 15.11.1980

Авторы: Кацнельсон, Клецких

МПК: F23N 5/00

Метки: агрегата, котельного, поддержания, режима, тяго-дутьевого

...регулируемого параметра; к ре"лейному регулирующему прибору 5, выходкоторого чеоез тиристорный пускатель 6подсоединен к исполнительному механизму7, а также второй релейный регулирующий прибор 8 с большей зоной нечувствительности по сравнению с первым, входкоторого соединен с блоком сравнения 3.Выход второго релейного регулирующегоприбора 8 соединен с "тиристорным пускателем 6. Прибор 8 также может бытьснабжен своими пускателем и исполнительным:механизмом, установленнымипараллельно пускателю и исполнительному механизму первого релейного регулирующего прибора,Устройство работает следующим образом,Приотсутствии вбзмужений и наличииобычного шумового фона регулятор обеспечивает минимальное количество вклю- чений в единицу времени в...

Номер патента: 779743

Опубликовано: 15.11.1980

Авторы: Левин, Ферманьян

МПК: F23N 5/18

Метки: наличия, пламени, топке

...пламени в топке путем измерения с помощью датчика интенсивности теплоотдачи в топке и изменения положения датчика по командному сигналу. Положение датчика в амбразуре топки изменяется по сигналу от регулятора расхода топлива И.(54) СПОСОБ КОНТРОЛЯ НАЛИЧИЯ ПЛАМЕНИ В ТОПКЕТепЭо 8 П 17/Ф 01 Составитепь И. АксеновТехред Ж. Кастелевич Корре Щарош И. К Тираж 619 НИИПИ Государственного к по делам изобретений и от 3035, Москва, Ж, Рауш Подпиомитета СССРкрытийкая наб., д. 001 53 За ное./5 Филиал ППГ 1 фПатент, г. Ужгород, ул. Проектная,13 ., 77974 ки теплоиспользующей установки, Температурный датчик 4, измеряющий температуру датчика 1, связан с регулятором 5, который через исполнительный механизм 6 воздействует на положение датчиков 1 и 4.Способ...

Номер патента: 781504

Опубликовано: 23.11.1980

Авторы: Веденяпин, Хитрон

МПК: F23N 5/12

Метки: горения, процесса, сигнализатор

...Задатчик опорной частоты представляет собой генератор опорной частоты и трансФорматор, сопротивление которого значительно меньше сопротивления эоны горения.На чертеже схематически изобра- жен предлагаемый сигнализатор.Устройство содержит датчик 1 ионизационного типа, задатчик 2 опорной частоты, состоящий из генератора 3 опорной частоты и трансформатора 4, операционный усилитель 5 с накопительным конденсатором 6 в цепи 7 отрицательной обратной связи , и пороговое устройство 8.Генератор 3 опорной частоты, датчик 1 ионизационного типа и операционный усилитель 5 соединены последовательно. Так как суммарное со-, противление трансформатора 4 и операционного усилителя 5 значительно меньше сопротивления эоны горения, то для обеспечения...

Номер патента: 785596

Опубликовано: 07.12.1980

Авторы: Мамзов, Мамзова

МПК: F23N 1/00

Метки: парогенератор, подачи, топлива

...с измерительным блоком 2, .датчик 3 суммы мощностей двигателеймельниц, связанный с дифференциатором 4 и датчик 5 тепловыделения в 25 топке, подключенный к дифФеренциатору 6. Выходы измерительного блока2 и дифференциаторов 4 и 6 череэнормально замкнутый контакт 7 блокировки подключены к электронному бло .ку 8, связанному с исполнительным;Проектная,4 Механизмом 9 изменения оборотов пи тателей сырого угля. Датчики 10 - 13тока двигателей четырех мельниц подключены к блоку 14 сравнения, выходкоторого через второй измерительныйблок 15 и нормально разомкнутыйконтакт 16 блокировки соединен сэлектронным блоком, 8,Работает система следующим образом.При нормальной нагрузке работающих мельниц электронный блок 8с помощью исполнительного...

Номер патента: 785597

Опубликовано: 07.12.1980

Авторы: Немерский, Соколов, Чиж

МПК: F23N 1/02

Метки: парогенераторе, расхода, топлива

...датчики 4.1, 4.2, 4.3, 4.4 температуры аэросмеси за мелющими вентиляторами дифференциаторы 5.1, 5.2, 5.3, 5.4, регуляторы 6.1, 6,2, 6.3, 6.4 загрузки мелющих вентиляторов, регулирующие органы 7.1, 7.2, 7.3, 7.4 подачи топлива в мелющие вентиляторы.Датчик 1 подсоединен непосредственно к корректирующему регулятору 2, выходы которого .псщсоединены к входам регуляторов 6.1-6.4 загрузки мелющих вентиляторов. К каждому регулятору загрузки мелющего вентилятора по входу подсоединены датчик загрузки "своегов мелющего вентилятора и через дифференциатор датчик температуры аэросмеси. Выход регуля"785597 Формула изобретения Составитель К. Рогановедакто . Н. Пет ов Тех е А.Шепанская Ко ект Грицен Тираж 619 П сударственного комитетаизобретений и...

Номер патента: 787808

Опубликовано: 15.12.1980

Автор: Дмитровский

МПК: F23N 1/02

Метки: горения, процессом, регулятор

...причем регулирующий орган 2 выполнен в виде тороидального растягивающегося шланга 6, размещенного между двумя фланцами 7, полость 8 шланга 6 подсоединена к датчик 1 и к атмосфере посредством регулируемого дросселя 9.Устройство работает следующим образом.При нарушении заданного соотношения топливо-воздух, определяемого положением органов 2 и 3 и давлением, на трубопроводах 4 и 5 подачи воздуха и топлива датчик 1, измеряя это рассогласование, воздействует на регулирующий орган 3, который может изменять свой коэффициент усиления за счет дросселирования части воздуха из импульсного трубопровода в атмосферу посредством дросселя 9. Так как в качестве регулирующего органа применяют тороидальный растягивающийся шланг, то изменение степени...

Номер патента: 787809

Опубликовано: 15.12.1980

Автор: Тарасов

МПК: F23N 1/02

Метки: воздуха, парогенератор, подачи, топлива

...относится к автомати эации процесса горения топлива в парогенераторах,Известен способ автоматического регулирования подачи топлива и воздуха в парогенератор путем изменения положения клапана подачи топлива по сигналу задания и сигналу расхода топлива и изменекия положения регулирующего органа на линии подачи воздуха по сигналам задания, расхода воздуха и содержания кислорода в уходяших газах 11). остатком известного спос зависимость динамическо ой точности поддержанияного соотношения р ови воздуха от погре иэтих расходов, сни котически трудно.Цель изобретения - поности регулирования.Поставленная цель достчто сигнал содержания киуходяших газах, взятый сзнаком, дополнительно порекцию положения клапана На чертеже представлена структурная...

Номер патента: 787810

Опубликовано: 15.12.1980

Авторы: Брускин, Родионов, Спирин, Чешуин, Шиб

МПК: F23N 5/02

Метки: газов, горючих, отходящих, процесса, сжигания, факельного

...пара, кланцы 6 на линии водяног;Я)2, термопапь 7, преоб)ЯЗОВатели 8, блок9 В:1 лслсни 5 ма(СимяльнОГО сиГнала, экст)хЯльцьй рсг) лятор 10.Систмя работает следующим образом.Ф(3 Кль 1 е газы по трубе 1 сбрасываюгся в (3 заксль 3 ый ствол 2. По линии 3 в ствопола.ся воляо . ар для улучшения смсши аза с воз;ухом. Перепад давлен 512 упрел.1 ном; цастке факелИ(ой трубы787810 Составитель В.Техред А. ЬойкаТираж 619осударственного комам изобретений и ова, Ж 35, Раушскаатент, г, Ужгород,НазаровКорректор ВПодписноеитета СССРг крытийя наб., д. 4,5ул. Проектная, 4 Редактор С. Тараненко Заказ 832542 ВНИИПИ Г по дел 113035, Моск Филиал ППП Пинипк замеряется датчиком 4, выход которого подсоединен к регулятору 5 расхода пара. 11 ри изменении расхода...

Номер патента: 794299

Опубликовано: 07.01.1981

Авторы: Баллод, Круглов, Кукушкина, Панченко, Тверской

МПК: F23N 1/02

Метки: горения, двухпоточных, парогенераторов, регулированияпроцесса, шахтно-мельничныхтопках

...соответствующий датчик 16 расхода первичного воздуха на мельницу через размножители сигналов 17. 25 Выход регулятора 3 присоединен к регулирующему органу 18 расхода первичного воздуха в каждую мельницу.Регулятор 4 расхода сырого топлива снабжен датчиком 19 загрузки мельницы и 50 дифференциатором 20, вход которого соединен с датчиком 16 через размножители сигналов 17. Регуляторы 4 подключены к соответствующим питателям 21 сырого угля в мельницу. 35К входу регулятора 5 расхода общего воздуха подключены датчик 22 расхода общего воздуха, сумматор 23, с присоединенными к его входу датчиками 16 расхода первичного воздуха через размножители 17 40 и дифференциатор 24, вход которого соединен с датчиком 13 суммарного расхода питательной воды...

Номер патента: 794300

Опубликовано: 07.01.1981

Авторы: Головкин, Драган, Маковкин

МПК: F23N 5/24

Метки: пламени

...один из электродов заземлен, а оба усилителя выполнены с прямыми и инвертирующими входами.Сущность изобретения поясняется чертежом.Устройство содержит два электрода 1 и 2, усилитель 3 с дифференцирующей цепочкой 4, два диода 5, дополнительный усилитель 6 с двумя диодами 7.Устройство работает следующим образом. При повышении пламени вокруг электродов 1 и 2 составленном из пламени электродов 1 и 2 полученный ток, в зависимости от полярности, через диоды 5 по падает на дополнительный усилитель 6.Таким образом, на выходе этого усилителя сигнал равен сумме усиленного сигнала усилителя 3 и дифференцирующей цепочки 4,10 Таким образом, вне зависимости отместа установки электродов на выходе усилителя 6 всегда будет сигнал одной полярности,...

Номер патента: 798422

Опубликовано: 23.01.1981

Авторы: Воронов, Тихонов

МПК: F23N 1/02

Метки: воздухав, котел, подачи, регули-рования, топлива

...чалый регулируюгций клапан установлен на этом,байпасе.798422 Формула изобретения Составитель В.НазаровТекред А. Бойкас Корректор Г.Назарова Тираж 617 Подписное Редактор М. Ликович Заказ 9994/44 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4На чертеже приведена структурная схема системы.Система содержит главный регулятор 1, соединенный с регулятором 2 расхода топлива и регулятором 3 расхода воздуха, регулятор содержания кислорода 4, направляющие аппараты дутьевых вентиляторов 5, подключенные к регулятору 3, основной регулирующий клапан 6 подачи топлива в котел, связанный с регулятором 2, малый регулируюший клапан 7,...

Номер патента: 798423

Опубликовано: 23.01.1981

Авторы: Воробьев, Малютин

МПК: F23N 3/00

Метки: автоматическогорегулирования, общеговоздуха, парогенераторе, расхода

...5. Нормальноразомкнутыс ко пякты 23 реле 9 замыкаются и сго гав, иваот пень включения реле 10.В рсзультяпгс произведенных переключений к осисвнсму регулятору 1 вместо сигнала зг.(ятчикя 2 будет безударно подключен сигал коррсктрующего прибора 3, а интеграг р 5 сл дс отслеживать величину этого с ля.От(сггючеие сигнала корректирующегоприооря 3 и подключение сигнала задаюц п, устройства 2 к регулятору 1 осушеств. яется ерсо.(с череключателя 16 в пока 7выходы задатчика 2 и корректирующего прибора 3, на вход регулирукпего прибора 4 чсрез нормальнозамкнутыс контакты 14 реле 8 - выход задатчика 2. Выход интегратора 5 через нормальнозамкнутые переключаюцие контакты5 реле 9 подключен ко входу корректирующего прибора 3. Таким образом, в...

Номер патента: 798424

Опубликовано: 23.01.1981

Авторы: Богоявленский, Бурмистров, Варфоломеев, Ильганаев, Кащеев, Лаговский, Орел, Пяцкий, Шульц

МПК: F23N 5/24

Метки: горения, процесса

...процесса горения путем сравнения двух измерений одного и того же параметра, характеризующего процесс горения, и оценки качества горения по результату измерения при минимальной разности между двумя измерениями 11.Однако известный способ контроля недостаточно надежен, особенно при использовании окисных датчиков для измерения состава продуктов горения.Целью изобретения является повышение надежности измерения при использовании окисных датчиков.Поставленная цель достигается тем, что измерение производят периодически путем ввода окисного датчика в поток продуктов сгорания, при этом осуществляя колебательные перемещения датчика.На чертеже представлено устройство, реализующее предлагаемый способ.Устройство содержит окисной датчик 1, термопару...

Номер патента: 802719

Опубликовано: 07.02.1981

Авторы: Рублев, Червоный, Щелоков

МПК: F23N 1/02

Метки: автоматическогоуправления, горелками, парогенератора

...на ост ди ае блок вльныеежду регул Целью из качестваЭто дост дополни тельвключенный приводом эа вода топлив ких настрое и блок набора программ, включенныймежду приводами обоих звпорных органов. На чертеже предстстройства, содержадеы 1 и 2 со своимиовленные на линияхоэдуха 5, релейныйыми датчиками 7 давлдиненные с регулятороКроме того, в устройзадержки, включенныйприводомподводадинамичесблок 3.1 н Устройство работаразом.При изменении давлсрабатывание блока 6сигнал в регулятор 8,венно нв запорный оргзадержки и одновреме802719 15 Воздух 7 огми 8 о Составитель К. РогановРедактор Т. Загребельная Техред А. Ач Корректор Н, Швыдкая Заказ 10589/49 Тираж 617 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 3.13035,...
