Сигнализатор процесса горения

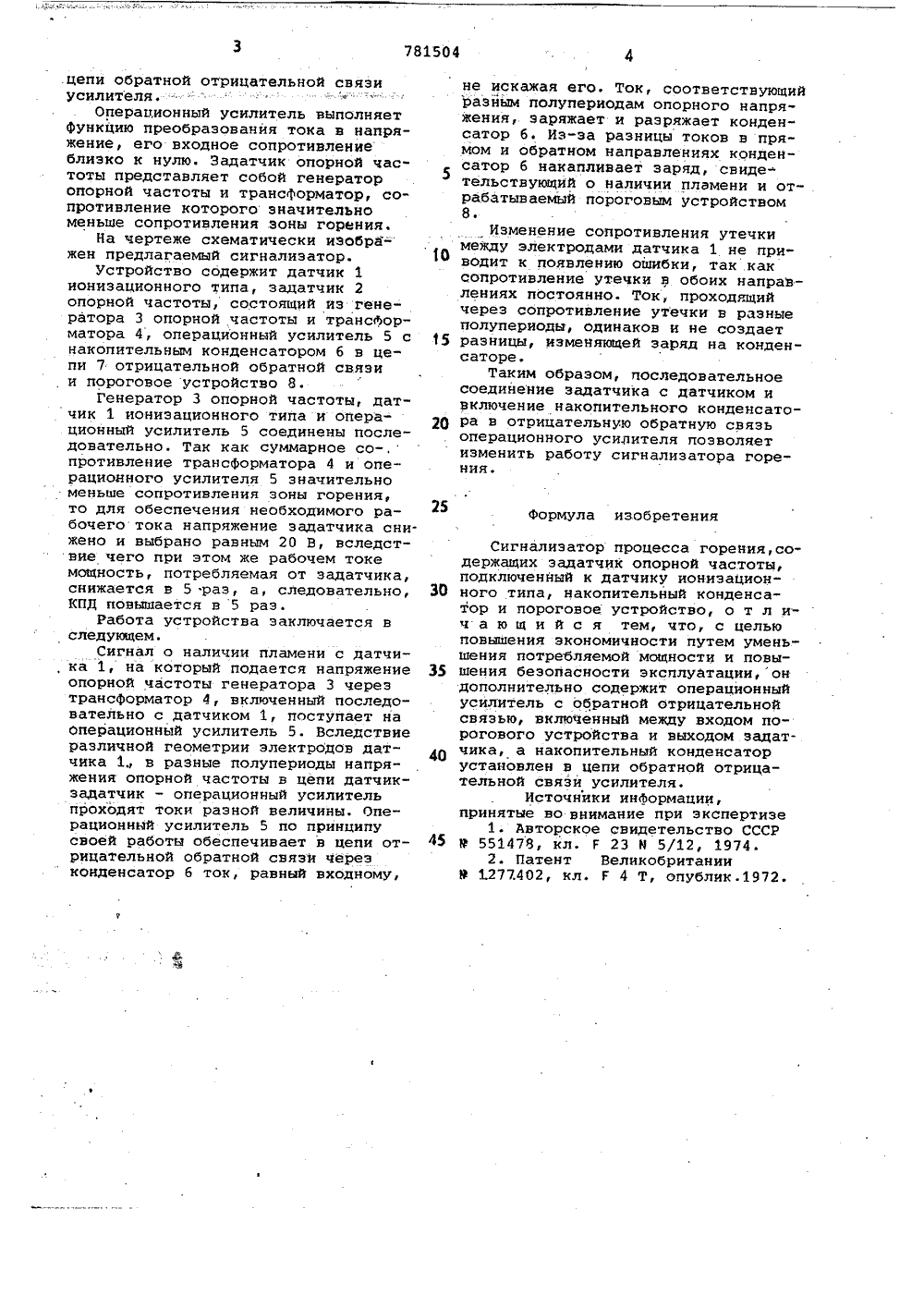

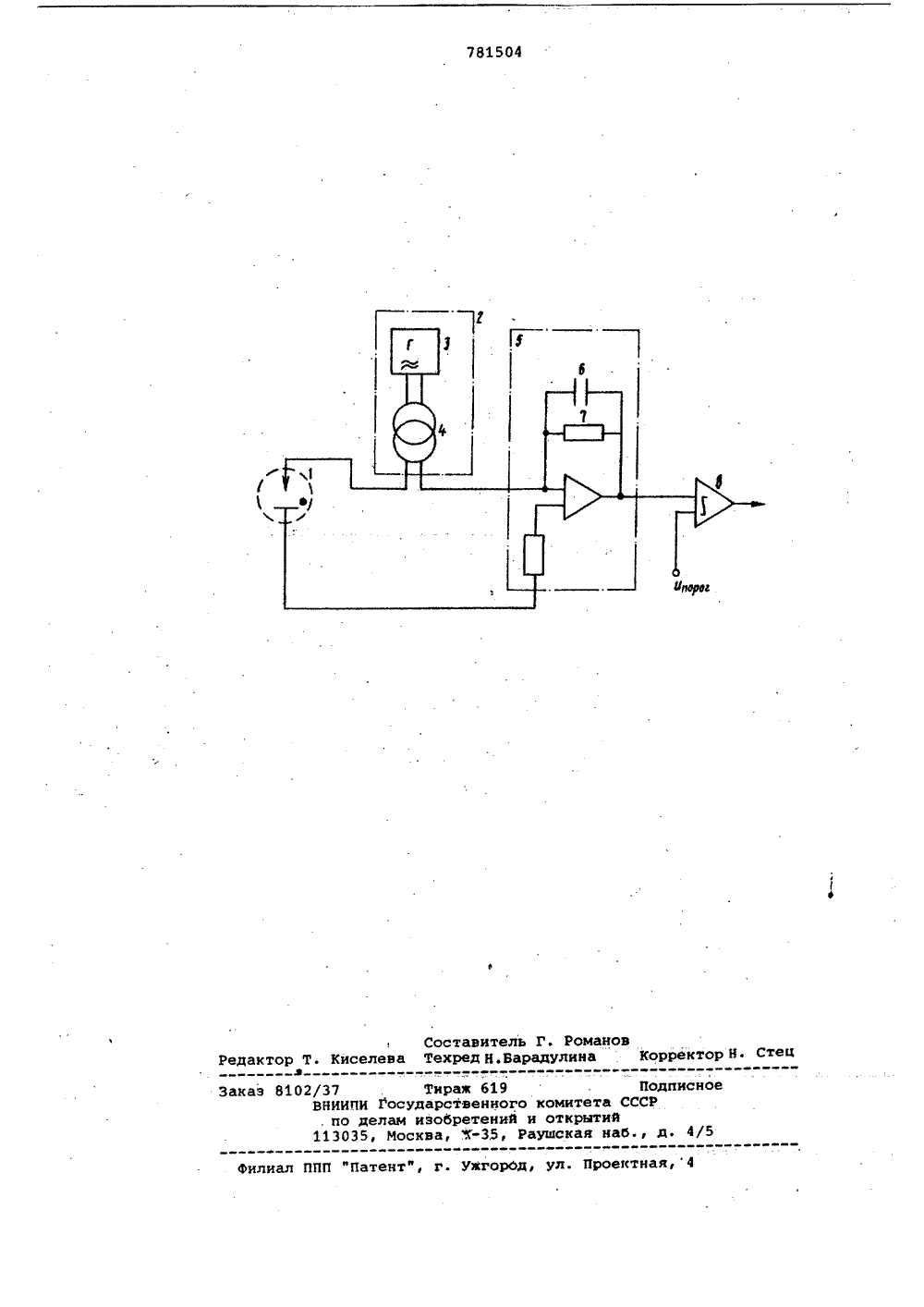

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИ ИТВЛЬСТВУСоюз Советских Социалистических Республик(22) Заявлено 170878 (21) 2660386/24-06 ( ) М Г 23 М 5/12 с присоединением заявки йо(23) Приоритет Государственный комитет СССР по делам изобретений и открытий(54) СИГНАЛИЗАТОР ПРОЦЕССА ГОРЕНИЯ 1Изобретение относится к авиации, точнее - к авиационным двигателям,и может быть использовано для контроля наличия пламени в Форсажных камерах авиацИонных турбореактивных двигателей.Известны устройства для контроля наличия пламени, содержащие задатчик опорной частоты и датчик ионизационного типа, подключенные последовательно к каскаду согласования. Каскад согласования содержит эталонное постоянное и управляемое переменное сопротивления. Оптимальное измерение достигается в том случае, когда сумма постоянного и псременного сопротивлений равна прямому сопротивлению зоны горения, величина которого может изменяться на 1-2 порядка 11 .Однако управление переменным сопротивлением втаких пределах представляет собой сложную техническую задачу. Кроме того, возможное изменение сопротивления утечки между электродами датчика ухудшает точностные параметры устройства.Наиболее близким к предлагаемому по технической сущности является сигналиэатор процесса горения, содержащий задатчик опорной частоты 1 устройство подачи переменного тока),подключенный к датчику иониэационного типа, накопительный конденсатор3 и пороговоЕ устройство 2),Однако задатчик опорной частотыпредставляет собой генератор опорнойчастоты и конденсатор, сопротивлениекоторого значительно больше сопро 10 тивления зоны горения, вследствиечего большая часть напряжения генератора приложена к конденсатору, и выделяющаяся на нем мощность расходуется бесполезно, Чтобы обеспечитьток через датчик, необходимый длясрабатывания порогового устройства,напряжение генератора опорной частоты выбрано равньи 100 В.Цель изобретения - повышение экоЯ номичности путем уменьшения потребляемой мощности и повышенйе безопасности эксплуатации устройства путемснижения напряжения генератора,Поставленная цель достигается25 тем, что устройство дополнительносодержит операционный усилитель собратной отрицательной связью, включенный между входом порогового устройства и выходом задатчика, а нако-30 пительный конденсатор установлен вцепи обратной отрицательной связи усилителя.- Олерационный усилитель выполняет Функцию преобразования тока в напряжение, его входное сопротивление близко к нулю, Задатчик опорной частоты представляет собой генератор опорной частоты и трансФорматор, сопротивление которого значительно меньше сопротивления эоны горения.На чертеже схематически изобра- жен предлагаемый сигнализатор.Устройство содержит датчик 1 ионизационного типа, задатчик 2 опорной частоты, состоящий из генератора 3 опорной частоты и трансформатора 4, операционный усилитель 5 с накопительным конденсатором 6 в цепи 7 отрицательной обратной связи , и пороговое устройство 8.Генератор 3 опорной частоты, датчик 1 ионизационного типа и операционный усилитель 5 соединены последовательно. Так как суммарное со-, противление трансформатора 4 и операционного усилителя 5 значительно меньше сопротивления эоны горения, то для обеспечения необходимого рабочего тока напряжение задатчика снижено и выбрано равным 20 В, вследствие чего при этом же рабочем токе мощность, потребляемая от задатчика, снижается в 5 раэ, а, следовательно, КПД повышается в 5 раэ.Работа устройства заключается вследующем.Сигнал о наличии пламени с датчи, ка 1, на который подается напряжение опорной частоты генератора 3 через трансформатор 4, включенный последовательно с датчиком 1, поступает на Операционный усилитель 5. Вследствие различной геометрии электрбдов датчика 1, в разные полупериоды напряжения опорной частоты в цепи датчикзадатчик - операционный усилитель проходят токи разной величины, Операционный усилитель 5 по принципу своей работы обеспечивает в цеди отрицательной обратной связи через конденсатор б ток, равный входному,не искажая его. Ток, соответствующийразйым полупериодам опорного напряжения, заряжает и разряжает конденсатор 6. Из-за разницы токов в прямом и обратном налравлениях конден сатор б накапливает заряд, свиде"тельствующий о наличии пламени и отрабатываемый пороговым устройством8Изменение сопротивления утечкимежду электродами датчика 1 не приводит к появлению ошибки, так каксопротивление утечки в обоих направлениях постоянно. Ток, проходящийчерез сопротивление утечки в разныеполупериоды, одинаков и не создает 15 разницы, изменяющей заряд на конденсаторе.Таким образом, последовательноесоединение задатчика с датчиком ивключение накопительного конденсато О ра в отрицательную обратную связьоперационного усилителя позволяетизменить работу сигнализатора горения.25Формула изобретенияСигналиэатор процесса горения,содержащих эадатчик опорной частоты,подключенный к датчику ионизацион 30 ного типа, накопительный конденсатор и пороговое устройство, о т л ич а ю щ и й с я тем, что, с цельюповышения экономичности путем уменьшения потребляемой мощности и повы 35 щения безопасности эксплуатации,ондополнительно содержит операционныйусилитель с обратной отрицательнойсвязью, включенный между входом порогового устройства и выходом задат 40 чика, а накопительный конденсаторустановлен в цепи обратной отрицательной связи усилителя.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР45 В 551478, кл. Г 23 й 5/12, 1974.2. Патент Великобритании9 1277402, кл. Г 4 Т, опублик.1972.781504 Составитель Г, РомановРедактор Т. Киселева Техред Н,Барадулина екто тец 8102/37 . Тирам 619 . ПВНИИПИ Государственного комитета СССР
