F23N — Регулирование или управление процессами горения

Номер патента: 665182

Опубликовано: 30.05.1979

Авторы: Давыдов, Рабовицер

МПК: F23N 1/10

Метки: горения, процесса

...подачу топлива, и полученный сигнал подают на регулятор разрежения.На чертеже изображена принципиальная схема системы автоматического регулирования процесса горения, реализующая указанный способ.На регулятор 1 общего воздуха подаются сигналы, соответствующие расходу регулятора 2 первичного воздуха, параметру, характеризующему подачу топлива, например от регулятора 3 топлива, и сигнал от корректирующего регулятора 4, получающий в свою очередь сигнал по содержанию кислорода в регуляторе 5 уходящих газах. Регулятор общего воздуха воздействует на направляющие аппараты вентилятора 6. Регулятор 7 разрежения получает сигналы по разрежению от регулятора 8 по второй производной параметра, характеризующегоПодписиткрытий каз 1 О 4 О/17...

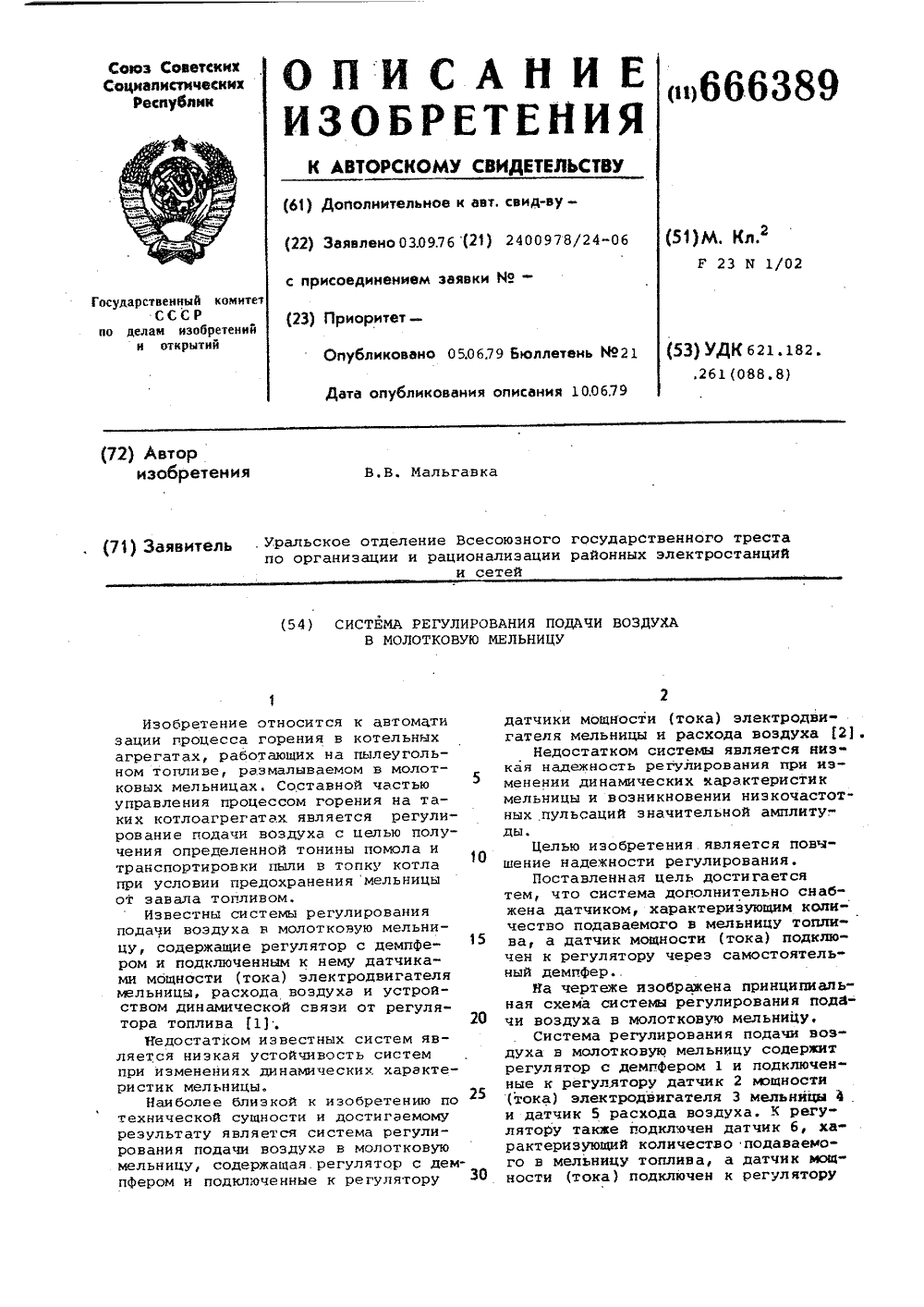

Номер патента: 666389

Опубликовано: 05.06.1979

Автор: Мальгавка

МПК: F23N 1/02

Метки: воздуха, мельницу, молотковую, подачи

...регулятору также подключен датчик 6, характеризующий количество подаваемого в мельницу топлива, а датчик мощности (тока) подключен к регуляторуФормула изобретения Составитель И. Аксеноведактор В. Вольщакова Техред О. Андрейко Корректор В. Синицка Тира ЦНИНПИ Государст по делам иэобр 035, Москва, Ж 141 3 648 Подписноеенного комитета СССРтений и открытий5, Раушская наб., д. 4/ иал ППП фПатент, г. Ужгород, ул. Проектная, 4 3 ббб через самостоятельный демпфер 7, имею.щий постоянную времени 50-70 сек.Регулятор воздействует на регулирующий орган 8, изменяющий расход воздуха;в мельницу.Система регулирования работает следующим образом. 5При изменении расхода первичного воздуха от датчика 5 на регулятор поступает. сигнал и регулятор, воздействуя...

Номер патента: 666390

Опубликовано: 05.06.1979

Авторы: Босаковский, Лысюк, Мусатов, Потапов, Хухлаев

МПК: F23N 3/02

Метки: воздуха, камеру, присосов, топочную

...определении присосов нэорга низованного воздухэ в топочные камеры котлов.Известны способы определения присосов воздуха по разнице избытков воздуха на выходе из топки при работе с нормальным разрежением и избыточным давлением 111.Недостатками этих способов явля- н 1 е И -д 1 гд 1 г фицигде К - экспериментальный коэфент,Р - воздушное сопротивленидухоподогревателя,5 д 1 - разность между температми воздуха,д 1- разность между температпродуктов сгорания,На чертеже иэображенэ принциО ная схема вычислительного устрва, реализующего способ определприсосов воздуха. в топочную каВычислительное устройство сожит сумматор 1, множительный 2лительный 3 элементы, и автоматкий потенциометр 4.Способ определения присосовха осуществляется следующим...

Номер патента: 667768

Опубликовано: 15.06.1979

Авторы: Денисенко, Левин

МПК: F23N 1/02

Метки: барабанного, горения, котла, процесса, топке

...процесса горения.Топливорегулирующий орган состоит из регулятора давления 1 и регулирующего органа 2, изменяющего расход топлива.Натопливорегулирующий орган подается импульс по давлению пара в барабане котла от датчика 3.Регулирование расхода воздуха производится по сигналам от датчи66776 формула изобретения В. Назарованта Корректор О. Бил Сост ави телай Техред 3. Редактор Л.Б 648 рственного кизобретенийЖ, Раушска Подписное омитета,СС и открытий акаэ 3441/33 ТиражГосуделамсква,НИИ 113035 филиал ППП фПатент, г.ужгород, ул. Проектная 3ков 4 и 5 расхода пара и воздуха,соотвегствейно,- пбдаваемйм на регулятор 6 воздуха, воздействующегона исполнительный механизм 7, изменяющий расход воздуха на горение,Цля улучшения динамических...

Номер патента: 667769

Опубликовано: 15.06.1979

Авторы: Гурин, Мальгавка

МПК: F23N 3/00

Метки: воздуха, котел, паровой, подачи

...промежуточныхреле 8 на моторный задатчик 9, сигналот которого вместе с сигналами от 15датчика расхода общего воздуха 10 изадатчика ручного управления 11 подается на регулятор 12 общего воздуха, воздействующий на направляющийаппарат дутьевого вентилятора 13.Контакты могут быть установленына дополнительных приборах 14 и 15,с растянутыми шкалами.Контакты 3"2, 33, 4-2 и 43 воздействуют на промежуточные реле161 с контактами 16=2, 16-"3, реле17-1 с контактами 17 2, 17"3, реле181 с контактами .18 2, 183, реле19=1 с контактами 19-"2, 19- 3, а также на реле 20-"1 с контактами 20 щ 2,20-"3 и реле 211 с контактами 212и 21-"3.Система автоматического регулирования подачи воздуха работает следующим образом,При изменении показаний кислородамеров на...

Номер патента: 669152

Опубликовано: 25.06.1979

Авторы: Божко, Горюнов

МПК: F23N 5/08

Метки: горения, качества

...20и максимального значений оптическойплотности. 2На чертеже изображено устройство, реализующее способ контроля качества горения.Излучатель света 1 и фотопреобраэователь 2 расположены в измерительном канале 3, имеющем отверстия 4, К фотопреобразователю подключен показывающий прибор 5. Измерительный канал размещен в гаэоходе б, На концах измерительного канала установлены устройства 7 и 8 для периодической йодачи воздуха.Способ контроля качества горения осуществляется следующим способомДымовые газы, идущие по газоходу, свободно попадают в измерительный канал 3 через отверстия 4, и периоди" чески, с заданной частотой удаляются иэ трубы измерительного канала с по" мощью устройств 7 и 8, Таким образом, в измерительном канале с заданной...

Номер патента: 669153

Опубликовано: 25.06.1979

Авторы: Зингерман, Исмиев, Фельдберг

МПК: F23N 5/24

Метки: водонагревателя, камере, пламени, сгорания

...6блокировки разделен на надмембранную7 и подмембранную 8 полости, соплозаслонку 9, шток 10 и биметаллический чувствительный элемент 11. Крометого, устройство содержит основнуюгорелку 12,Устройство работает следующим образом.после подачи газа в газопровод 2нажимают запальную кнопку 1 и зажигают поступающий гаэ через запаль"ник 3. Под действием пламени эапаль"ника 3 чувствительный биметаллический элемент .11 через узел 6 блокировки, приводииай в.действие штоком 10,открывает основную .горелку 12, которая воспламеняется от эапальника 3и, кроме того, отводит заслонку 9,т.е. эапитывает запальник 3 беэ участия кнопки 1,При погасании пламени чувствительный:элемент 11 закрывает основноесопло 9 и прекращает доступ газа кзанальнику, При...

Номер патента: 670779

Опубликовано: 30.06.1979

Авторы: Дребенцов, Козлов, Шмуэльсон

МПК: F23N 5/02

Метки: газа, отключения, отсутствии, пламени, подачи

...с помощью оси 83установлен пусковой подпружиненный рычаг 9, имеющий утолщенный конец, взаимодействующий с шайбой 10, установленнойна штифте клапана, В утолщенном концепускового рычага расположен регулируемый толкатель 11, взаимодействующий, всвою очередь, с поворотным рычагом. Рамка 5 установлена на корпусе клапана припомощи винта 12.Система автоматического отключения по одачи газа при отсутствии пламени работаетследующим образом,Шайба 10 оттягивается против действияпружины клапана 1, который открывает доступ газа в горелку 6. Горелка может быть 15зажжена любым запальным устройством.При этом пусковой рычаг 9 под действиемпружины поворачивается вокруг оси 8 против часовой стрелки и своим утолщеннымконцом входит в зацепление с шайбой...

Номер патента: 672446

Опубликовано: 05.07.1979

Авторы: Алтуфьев, Лемни-Македон

МПК: F23N 1/02

Метки: воздух, нагревательных, печах, соотношения, топливо

...И. Аксенов Техред О. Луговая Корректор О. Ковинская Тираж 648 Подписное ЦН И И ПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4Редактор М. ВасильеваЗаказ 3867/38 На участке подачи топлива (газа) к печи установлена диафрагма 1, к которой подсоединены дифманометр 2 и вторичный прибор 3, На участке воздухопровода соответственно установлены диафрагма 4, дифманометр 5 и вторичный прибор 6, Все перечисленные приборы связаны с регулятором 7, магнитным усилителем 8 и исполнительным механизмом 9. Система содержит два задатчика 1 О и 11 и контакты 12 и 13 реле (реле на схеме не показано),Способ автоматического регулирования соотношения...

Номер патента: 673816

Опубликовано: 15.07.1979

Авторы: Землянский, Ицыксон, Лисовой, Мельченко, Немерский, Плоткин, Чиж

МПК: F23N 1/00

Метки: парогенератор, подачи, топлива

...с топливоподающими устройствами 3 и 14. Ко входам переключателя 8 подключены выходы датчиков 1 и 2 и через днфференциаторы 15 и 16 выходы размножителей 11 и 12.Система работает следующим образом.При равенстве сигналов от датчиков 1 и 2, т. е. при равенстве температур потоков, суммарный сигнал, поступающий от этих67386 Формула изобретения Заказ 4049/34 Тираж 648 ПодписноеПП Патент, г. Ужгород, ул. Проектная, 4 Фили датчиков на переключатель 8 равен нулю. Появление возмущения, одинаково влияющего на оба потока, не изменит сигнала, поступающего от этих датчиков на переключатель 8, однако приведет к работе системы. Так, например, самопроизвольное увеличение расхода топлива приведет к появлению сигнала на регуляторе 5 от датчиков 1 и 2 и...

Номер патента: 676823

Опубликовано: 30.07.1979

Авторы: Александров, Афанасьев, Бадальянц, Беликов, Воронин, Затуловский, Исаков, Костин, Огурцов, Романов, Рывкин, Юналайнен

МПК: F23N 1/00

Метки: вращающуюся, печь, подачи, топлива

...расходах шихты 51 м/ч (кривая 1) и 48 мз/ч (кривая 11). Обе кривые имеют экстремумы, зависящие от расхода шихты, которая содержит известняк, разлагающийся при нагревании в печи с выделением углекислого газа. Точки максимумов кривых 1 и 11 соответствуют наилучшей полноте сгорания топлива для заданного режима.На фиг. 2 изображена схема устройства для реализации данного способа автоматического регулирования подачи топлива.Устройство содержит регулятор 1 топлива, вращающуюся печь 2, датчик 3 изменения концентрации углекислого газа, установленный в зоне декарбонизации, датчик 4 разрежения в печи, управляющую вычислительную машину 5 и датчик 6 расхода топлива.Устройство работает следующим образом,Сигналы от датчиков 3, 4 и б с перио 1...

Номер патента: 676824

Опубликовано: 30.07.1979

Авторы: Добров, Просветов, Свиридонов, Сергеев, Сургай, Хван

МПК: F23N 1/02

Метки: воздуха, парогенератор, подачи

...При этом шибер 11 перекрыт.Для регулирования подачиобщего воздуха в парогенератор во всасывающей шахте дутьевого вентилятора 8 предусмотрено сужающее устройство 12, дифманометр 13 и регулятор 14 расхода общего воздуха, воздействующий на электродвигатель 15, управляющий направляющими аппаратами 16 дутьевого вентилятора 8. Регулятор 14 получает задание от корректирующего прибора 17 по содержанию кислорода в отходящих газах. Регулятор 18 расхода аэро- смеси воспринимает сигнал от датчика 19 расхода аэросмеси и воздействует на электродвигатель 20, управляющий положением шибера 21 рециркуляции, и исполнительный механизм 22, управляющий положением заслонки 10,Работает система следующим образом,676824 4Таким образом, данная система позволяет...

Номер патента: 681290

Опубликовано: 25.08.1979

Авторы: Бычков, Низовцева, Подольский

МПК: F23N 5/02

Метки: горелки, питания, электрогазовой

...анергии, ввиду ее большого значения.Цель предложения - повысить точность.Это достигается тем, что к горелке подводя дополнительное напряжение промышленной частоты с неизменными параметрами, а определение величины энергии, 20 которую необходимо подвести к горелке, определяют по величине температуры ее пламени. На чертеже представлена принципиальная схема устройства, реализующего данный способ. Устройство работает следуюшим обр зом.К горелке 2 на все время ее работы подключен источник 4 напряжения с постоянной частотой, К той же горелке 2 подключен регулируемый генератор 3 высокой частоты, которым регулируют подвод дополнительной анергии, изменяя характеристики его напряжения по сигналу датчика температуры, прямо характеризуюшего...

Номер патента: 681291

Опубликовано: 25.08.1979

Авторы: Гайдуков, Соловьев, Шевцова

МПК: F23N 5/24

Метки: бытового, водонагревателя, газового, тяги

...полости.На чертвке схематически изображено предложенное устройство.Устройство контроля тяги имеет корпус 1 со штуцерами 2 и Э для подвода и отвода газа к запальной горелке, сопла 4 с заслонкой 5, выполненной в виде мембраны из эластичного материала, разделяющей корпус 1 на надмембранную и под мембранную полости и соединенной с биметаллической пластиной 6 посредством подпружиненного штока 7 и тяги 8. Биметаллическая пластина прикреплена к681291 Формула изобретения НИИНИ з 5069/37 Тираж 85 писн иал ППП "Патент, г, Ужгород, ул. Проектная 3кронштейну 9, а сопло размещено в под мембранной полости.Работает устройство следующим образом.В нормальном режиме работы водонагревателя биметаллическая пластина 6 холодная, сопло 4 открыто и газ через...

Номер патента: 682733

Опубликовано: 30.08.1979

Авторы: Двухжилов, Насибов, Нестеров

МПК: F23N 5/24

Метки: наличия, пламени, топке

...Устр 5 ни в топилляр ролиру включе го мост 0 нительн наличия пламематическпй каэлемент, контмени в топке, пневматическолителем исполана подачи топа 1 Изобретение относится к области энергетики, а именно к автоматизации процессов горения - контроля пламени.Известно устройство для контроля наличия пламени в топке, содержащее пневматический капиллярный чувствительный элемент, контролирующий наличие пламени в топке, включенный в одно из плеч пневматического моста, соединенного с усилителем исполнительного механизма клапана подачи топлива 11.Однако это устройство обладает теми недостатками, что в нем компенсируются помехи, вызываемые изменением подачи топлива, в результате чего снижается надежность устройства.Цель изобретения - повысить...

Номер патента: 682734

Опубликовано: 30.08.1979

Автор: Зулькарнаев

МПК: F23N 5/24

Метки: котла, пламени, топке

...запальную горелки 1 и 2 с электромагнитным клапаном 3, соединенным с термопарой 4, расположенной в топке 5, причем устройст во дополнительно содержит подпружине ную пружиной 6 заслонку 7, перекрывающую воздушный канал 8, и жесткую опору 9, связанные посредством троса 10 с плавкой вставкой 11, а запальная горелка 2 снабжена дополнительной форсункой 12, причем плавкая вставка 11 размещена в зоне горения последней.Работает устройство следующим образом.При нормальном режиме горения пламя контролируется термопарой 4, закрывающей электромагнитный клапан 3 прн исчезновении пламени, что обеспечивает надежную отсечку топлива. Если процесс горения происходит нормально, а тяга равна номинальной при данном режиме, то воздушный поток в топку 5 котла...

Номер патента: 684253

Опубликовано: 05.09.1979

Авторы: Аксельрод, Курбатова, Смольник, Шлоков

МПК: F23N 1/02

Метки: горения, котла, процесса, судового, топке

...задания по расходу воздуха.На чертеже приведена схема системы автоматического управления с использованием указанного способа.Регулятор 1 давления пара связан с программным устройством 2, выходные сигналы задания которого;.ступают к регулятору 3 подачи топли.;з и к регулятору 4 подачи воздуха через сумматор 5. На сумматор 5 также поступает сигнал от корректора 6, на вход которого поступают сигналы от программного устройстб 84 253 ос тав итель В, Назаровехред З,фанта Корректор М.Василье т Подписноета СССРытийб., д.4/5 259/27 Тираж б 49 ЦНИИПИ Государственного комитпо делам изобретений и отк 3035, Москва, Ж, Раушская н а ектная,Филиал ППП Патент, г.ужгор ва 2 и датчиков 7 и 8 соответственно температуры и давлений воздуха на входе в топку...

Номер патента: 684254

Опубликовано: 05.09.1979

Авторы: Двухжилов, Насибов, Нестеров

МПК: F23N 5/24

Метки: наличия, пламени, топках

...выполненными в кожухе чувствительногоэлемента,5 На чертеже представлено описываемое устройство.Устройство для контроля содержитпеременный дроссель 1,постоянныедроссели 2 и 3, чувствительный элемент 4 с кожухом 5, в котором вы олнены отверстия 6. указанные дроссели соединены в мостовую схему,дренаж 7 которой соединен с отверстиями 6, а диагонали моста междудросселями 2 и 3, дросселемичувствительным элементом 4 соединены измерительным прибором 8, выход которого связан с исполнительным механизмом 9 регулирующегооргана 10 подачи топлива.Устройство работает следующимобразом.Если пламя гаснет, чувствительный элемент 4 интенсивно охлаждается за счет притока воздуха черезотверстия в кожухе 5. В измерительной диагонали в плечах пневматического...

Номер патента: 691642

Опубликовано: 15.10.1979

Авторы: Прозоров, Усик, Феоктистов

МПК: F23N 5/24

Метки: наличия, пламени

...наличие пламени - выходное реле воз= буждено; отсугствие пламени - выходное реле обесточено; неисправен датчик- выходное реле обесточено.При наличии ппаменина щтдикатор 1 подают.ультрафиопетовые лучи и под их дейст вием каждый полупериод происходит пробой индикатора ультрафиолетовогоизлучения, импупьсы разной полярности подаются на. выпрямитель 2, тюсле чего однополярные импульсы подаются через резистор 8 на вход усилителя 4. Так как на индикаторе 1 падает часть напряжения питания, напряжение на входе усилителя 4 меньше напряжения пробоя3 69 динистора 5 и динистор закрыт, а реле 6, включенное на выходе усилителя, воз буждено и его контакты в цепи технологической защиты находятся в положении соответствия нормальной работе...

Номер патента: 693094

Опубликовано: 25.10.1979

Авторы: Богоявленский, Варфоломеев, Лаговский, Орел, Пяцкий, Шульц

МПК: F23N 5/16

Метки: воздуха, избытка, камере, коэффициента, оптимального, поддерживания, сгорания

...онцентрации кислорода отличающийся тем, что, точности, дополнительряют вторую производского сопротивления и топлива поддерживают имальном для каждого ф рани пливо тивле в зав в кам с цел но не ную измен ее на режи информации,ание при экспертизе32854,Изобретение относится к теплоэнергетике, а именно к автоматизации процессов горения.Известен способ поддержания оптимального коэффициента избытка воздуха в камере сгорания путем регулирования соотношения топливо-воздух по величине омического сопротивления двуокиси титана, изменяющейся в зависимости от концентрации кислорода в камере сгорания 11,Однако такой способ трудно осуществим при различных режимах горения, что обуславливается непостоянной величиной сопротивления при оптимальном...

Номер патента: 694736

Опубликовано: 30.10.1979

Авторы: Лысюк, Овчаренко, Хухлаев

МПК: F23N 1/02

Метки: горения, парогенераторе

...питательной воды и разности указанных температур.На чертеже представлена структурная схема устройства, реализующего данный способ. Устропство содержит функци блок 1 вычисления ограничения 1 ента избытка воздуха, второй нальный блок 2 вычисления коэф 5 избытка воздуха, исполнительнь низм 3 с регулирующим органом ектом-котлом 5. Устройство, реализующее даннь работает следующим образом. 10 Функциональный блок 1 по ра татсльной воды вычисляет коэфф и подключается к элементу сравн к второму входу которого подклю циональ блок вычисления а 15 метрам: температура воздуха н воздухоподогреватслс, расход п 1 воды.Таким образом, коэффициент избытка 20 воздуха кор 1)ектпру 1 от по наг 1)уз 1 се и градиенту температур на воздухоза бор нике, а...

Номер патента: 696239

Опубликовано: 05.11.1979

Авторы: Айзенштат, Михальченко, Цюпа

МПК: F23N 1/00

Метки: давления, котлоагрегат, подачи, сверхкритического, топлива

...подключен выход блока суммирования 5, ко входу которо- ф696239 Формула изобретения го подключены датчики 6 и 7 перепадов давления в зоне максимальной теплоемкости обоих водопаровых трактов котлоагрегата.Ко входу регулятора 4 подключен также источник 8 задающего сигнала, например выход растопочного регулятора или ручной широкодиапазонный задатчик. Выходной сигнал регулятора 4 поступает через переключатель 9 на регулирующий орган 10 расхода растопочного топлива (мазута или газа) или на станцию 11 бесступенчатого управления питателями твердого топлива, Коэффициенты усиления усредненных сигналов по температуре среды и по перепаду давления, а также характеристику блока нелинейного преобразования подбирают так, чтобы обеспечить постоянство...

Номер патента: 696240

Опубликовано: 05.11.1979

Автор: Мальгавка

МПК: F23N 3/08

Метки: воздуха, общего, парогенераторе, расхода

...имеющего заметное гидравлическое сопротивление, на всасе дутьевого вентилятора возникает отрицательное давление, величина которого оказывается вполне достаточной, чтобы ее легко можно было замерять известными в промышленности датчиками.Работает схема следующим образом.При изменении расхода воздуха вследствие изменения сопротивления воздушного тракта изменение сигналов от датчиков 2696240 Формула изобретения Составитель В. НазаровТехред О, Луговая Корректор Г. РешетнякТираж 949 ПодписноеЦНИИ ПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж - 35, Раушская наО д, 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор М, ВасильеваЗаказ 6741/37 и 4 оказывается одного знака. При восстановлении регулятором...

Номер патента: 696241

Опубликовано: 05.11.1979

Авторы: Кунин, Середенко

МПК: F23N 5/24

Метки: горелки, пламени, розжига

...с выходным исполнительным элементом 6 и вторым электродом 7 датчика 3 контроля пламени через согласующую КС- цепь 8, имеющую стабилитрон 9 и балласт-ное сопротивление, которым служит пламя 10 горелки 11, а стабилитрон 9 выполнен с зашунтированным посредством диода 12 входом;Устройство рабогает следующим образом.При наличии пламени 10 электрическаяцепь высоковольтного трансформатора 1 замыкается через пламя 10 горелки 11, релейная схема 5 осуществляет контроль наличия пламени посредством КС-цепи, при этом переменная составляющая преобразуется 1 ю посредством стабилитрона с зашунтированным диодом во входной сигнал, удерживающий исполнительный механизм 6 во взведенном состоянии, при этом облегчается режим работы стабилитрона 9, Кроме...

Номер патента: 705207

Опубликовано: 25.12.1979

Авторы: Доронин, Иванов, Светлов, Смыкова, Шокотько

МПК: F23N 3/08

Метки: котлоагрегата, разрежения, содорегенерационного, топке

...подаваемого нтойку котлоагрегата для сжигания,датчик 3 и вторичные приборы 4 и 5расхода органической частйтоплива,датчик 6 и вторичный прибор 7 расхо+да общего воздуха, датчик 8 температуры общего воздуха на входев топкукотлоагрегата, датчик 9 температурыПродуктов сгораия, датчик 10 и вто-;ричный прибор 11 расхода йродуктовсгорания, датчйк 12 и вторичный прибор 13 разрежения, суммирующее устройство 14 и 15, задатчик 16 ручногоуправления, регулирующий прибор 17,контакторы 18 переключения- и управления, магнитный пускатель 19, исполййтельный механизм 20, направляющийаппарат 21 дымососа, указатель 22положения направляющего аппарата.Объект регулирования 23 представляетсобой камернуй" топку и П-образный 30газоход содорегене.ационного...

Номер патента: 705208

Опубликовано: 25.12.1979

Авторы: Анисяев, Миронов, Фокин, Хесин

МПК: F23N 5/24

Метки: горелки, наличия, пламени

...реле выполнено в виде операционного усилителя, прямой 20 вход которого соединен с электродом через резистор В, а обратный вход- через упомянутый нелинейный элемент, выполненный в виде последователЬно включенных диода и резистора Вд, 25 причем ВВ, при этом операционный усилитель выполнен с линейной отрицательной и нелинейной положительной обратными связями и, кроме того, нелинейная положительная об- З 03 705208 витель К.Рогад; Э, Чужих" ос ех ректор Н,Задерновск тор Т,Клюкина Заказ 8004/ Тираж 649ИПИ Государственного комитета Спо делам изобретений и открытий5 Москва, Ж, Раушская наб.,Р одписное/ Н 4/5 илиал ППП Патент, г. Ужгород, ул. Проектная,появлении контролируемого факела сопротивление факела Вф снижается До величины порядка...

Номер патента: 705209

Опубликовано: 25.12.1979

Авторы: Слуцкин, Смирнов, Федоров

МПК: F23N 5/26

Метки: горения, лекальное, переменным, профилем, процесса, системы

...непосредственно перемещающегосяйо" поверхности, образованной неэависиставляемыми в йи сухариками статком его я сть, обусловл ым переходом р а на другой и чными усилиям ения.ю изобретен ежности лек ектор 1 с оторый приэакреплен-связанный сообщаетсямеханизма ояш 6 го из отной план с сухарика705209 Формула изобретения Проектная, 4 род,ми, подпружиненного штока 9, соединенного с валом и установленного в стакане 10 подшипника 11 с поворотной стойкой 12, соединенной с рычагом,Лекальное устройство с переменным профилем работает следующим образом,При повороте исполнительным механизмом вала 4, на котором укреплен кронштейн 3 с сектором 1, последний поворачивается. При этом поворотная планка 8 перемещается по поверхности сухариков 2, изменяя при...

Номер патента: 706652

Опубликовано: 30.12.1979

Авторы: Журавель, Кваша, Кременчугский, Куриленко

МПК: F23N 1/00

Метки: агрегата, горелки, котельного, розжига

...блоке 3 (при вы полненных условиях: есть факел запальника, давление в линии перед горелками не менее заданного), приходит на логический элемент 7 в качестве первого условия. Вторым706652 Формула изобретения Н И И П И Заказ 8198/32 Тираж 649 Подписноеилиал ППП Патент, г. Ужгород, ул. Проектная, 4 условием является сигнал от датчика 4 расхода топлива о том, что расход топлива через горелку не выше заданного (величина уставки по расходу близка к нижнему пределу диапазона надежной работы горелкии устанавливается в результате наладки) .При наличии этих сигналов с выхода элемента И 7 подается сигнал на исполнительный механизм 2, который открывает клапан 1. По мере открытия клапана 1 расход топо лива через горелку возрастает от нуля до...

Номер патента: 706653

Опубликовано: 30.12.1979

Авторы: Изгорев, Литвинов, Недужий, Тяпкин

МПК: F23N 1/02

Метки: горения, процесса

...не обесп чивает требуемого качества режима гор ния. Целью изобретения является повышен качества управления. Поставленная цель достигается тем, ч датчик влажности установлен на линии п дачи воздуха на горение,На чертеже представлена блок-схема ус ройства, содержащего датчик 1 расхода то лива с регулятором 2, датчик 3 расхода во духа с регулятором 4, вычислитель 5, задаУстройство содержит тсвязанный с регуляторомва и задатчик 9, связанн4 расхода воздуха.Устройство работает следующим образом По сигналам датчиков 1 и 3 устанавливается заданный режим горения при помощи регуляторов 2 и 4. В вычислителе 5 определяется корректирующий сигнал по соотнбшению расходов топлива и воздуха, а также по сигналу датчика 7 влажности воздуха,...

Номер патента: 706654

Опубликовано: 30.12.1979

Авторы: Нестеров, Погорелов

МПК: F23N 5/24

Метки: горелки, наличия, пламени

...цепь второй электрической обмотки последовательно включен Г- образный КС-фильтр.На чертеже представлена блок-схема уст-. ройства, содержащего термопару 1, устаОНТРОЛЯ НАЛИЧИЯ ПЛАМЕОРЕЛ КИ 2новленную в пламени горелки 2 и соединенную с электрической обмоткой 3 исполнительного механизма 4 подачи газа, соединенного с регулирующим органом 5 клапана6, причем устройство дополнительно содержит коммутационный элемент 7 и вторуюэлектрическую обмотку 8, а в цепь второйобмотки включен КС-фильтр 9,Устройство работает следующим образом.При исчезновении пламени горелки термопара 1 перестает вырабатывать ток, запитывающий обмотку 3, что приводит кисчезновению магнитного поля и, следовательно, к срабатыва нию коммутационногоэлемента(геркона),Для...
