F23L — Подача воздуха или негорючих жидкостей или газов в устройства для сжигания вообще

Номер патента: 40491

Опубликовано: 31.12.1934

Автор: Реймер

МПК: F23L 15/02

Метки: воздухоподогреватель, регенеративный

...группы, воздух протекает снизу вверх около аккумулирующей поверхности. Тем самым воздух нагревается в соответствии с охлаждением самой поверхности. Над и под аккумулирующей поверхностью находятся газо- и воздухопроводы б и 5.Вследствие наклонного положения заслонок 3 и 4 заслонки 3 дают хорошее направление проходящим газам, в то время как заслонки 4 равномерно раз. деляют поток газов при проходе к аккумулирующей поверхности, Кроме того, .наклонная форма заслонок сокращает вредные пространства 5 и б до возможного минимума при заданных количествах газа. Разделение заслонок на две части выравнивает веса и счлы инерции. Переключение заслонок устроено так, что всегда равное число заслонок открыто и закрыто и работает одинаковое число, так...

Номер патента: 41554

Опубликовано: 28.02.1935

Автор: Тарханов

МПК: F23L 15/04

Метки: воздухоподогреватель, паровозов, трубчатый

...рядов внутри дымовой трубы и частично выведенных в дымовую коробку. Трубы 1 расположены таким образом, что образуют центральный проход для отработавшего пара и газов и закрепляются в торцевых решетках 3, 2, из которых одна прикрепляется к фланцам 4 верх. (388) него края дымовой трубы, а вторая - к головке конуса, Находящаяся в дымовой коробке часть воздухоподогревателя ограждена цилиндрической искроудержательной сеткой 11. Для направления воздуха в трубы воздухоподогревателя к решетке 3 прикреплен кольцевой дефлектор 7 с центральным отверстием б и отражательными для воздуха стенками 5, К нижней части воздухоподогревателя прикрепляется тройник 14, два колена которого трубопроводами 15, 15, покрытыми изоляцией 17, присоединяются к...

Номер патента: 42237

Опубликовано: 31.03.1935

Автор: Кириллов

МПК: F23L 13/02

Метки: воздуха, жидком, котлов, паровых, подачи, работающих, топки, топливе

...поддоном б для собирания пролитого горючего. Три соосных кольцевых канала а вставки 5 пропускают свежийвоздух, поступающий из наружного барабана 1; в первом канале вставки проходящий воздух омывает с обратной стороны фронтовую полость вставки 5 и тем все время охлаждает ее и уже подогретым поступает внутрь топки к конусу распыленного горючего, Второй и третий каналы а служат также для притока воздуха во время недостатка такового от первого канала.В означенных каналах а имеются пропускные окна, через которые впускается воздух. По окружности каждого из трех каналов имеются расположенные по винтовой линии направляющие, сообщающие вращательное движение воздуху, завихряя его у конуса форсунки против часовой стрелки; в форсунке же завихрение...

Номер патента: 42652

Опубликовано: 30.04.1935

Автор: Штрайхман

МПК: F23C 5/32, F23L 9/00

Метки: воздуха, добавочного, жаровую, подачи, трубу

...целью образование вихревого движения газов в жаровой трубе топки, состоит из помещенной на внутренней поверхности трубы по винтовой линии огнеупорной вставки с каналом для подвода воздуха в трубу через устроенные наозначенной вставке сопла.На чертеже схематически изображен продольный разрез трубы с предлагае-мым устройством.На внутренней поверхности жаровой трубы 1 помещена по винтовой линии огнеупорная вставка 2 с внутренним каналом, снабженным соплами 3,Воздух, нагнетаемый в канал вставки 2, выходит струями через сопла 3 в жаровую трубу, образуя в ней вихревое движение, способствующее перетиранию жаровую труоу твердых чауменьшает осаждение сажи и уносу з стиц, что в трубе. Предмет изобрете оба вочного отличаюой на внупо винто- . 2 . -...

Номер патента: 43704

Опубликовано: 31.07.1935

Автор: Куколев

МПК: F23L 13/06

Метки: высокой, газами, дымоходов, температуры, шибер

...фиг, 1 изображает вид спереди шибера для дымоходов с газами высокой температуры; фиг, 2 - вид его сбоку.Шибер набирается из огнеупорных элементов - шамотовых плит предпочтительно легковесных), внутри которых заложена система металлических труб а, служащих в одно и то же время для охлаждения плит и в качестве скрепляющего каркаса. Для циркуляции охлаждаю щего воздуха может быть использована тяга дымовой трубы, у шибера достигающая значительных величин, Для осуществления циркуляции в середине нижней горизонтальной трубы Ь на стороне шибера, обращенной к дымовой трубе делается выводной канал с и воздух в этом случае засасывается через открытые сверху концы труб а. В случае недостаточности такого охлаждения через часть верхних отверстий...

Номер патента: 43705

Опубликовано: 31.07.1935

Автор: Велле

МПК: F23L 11/02

Метки: воспроизведения, дымовой, естественной, помощью, трубы, тяги

...А должна быть возможно лучше термоизолирована во избежание охлаждения поднимающихся по ней дымовых газов.Нисходящая труба В, напротив, должна быть выполнена из теплопроводных материалов (металла) и иметь развитую поверхность для возможно более быстрого и полного охлаждения,Действие указанного устройства основано на том, что дымовой газ в горячемсостоянии легче воздуха, в холодном - тяжелее его.Охладив дымовой газ в нисходящей трубе Ь до температуры воздуха на уровне земли, получают возможность не только выпустить его на уровне земли в атмосферу, но еще и создать в переходном колене трубы вакуум, больший, чем при выпуске газов непосредственно в атмосферу на высоте Й. Иначе говоря, для создания тяги, равноценной тяге, создаваемой...

Номер патента: 43706

Опубликовано: 31.07.1935

Автор: Керман

МПК: F23L 15/00, F23L 7/00

Метки: воздуха, кислородом, обогрева, подогрева

...продукты горения или выхлопные газы, Затем смесь поступает в дымосос, в котором произвСдится расслоение ее на составные части вследствие неодинаковых значений удельных весов входящих в состав ее газов. Расслоение производится действием центробежной силы при помощи одного из известных для этой цели устройств, из которых отделенный кислород или обогащенный им воздух направляется по назначению.Наиболее легко отделимы сернистый газ, углекислота и водяные пары, молекулярные веса 64, 44 и 18 которых наиболее значительно отличаются от молекулярного веса 32 кислорода, Труднее достичь отделения азота, так как молекулярный вес последнего 28 незначительно отличается от молекулярного веса кислорода, Поэтому для создания потребной концентра 1...

Номер патента: 43726

Опубликовано: 31.07.1935

Автор: Охотин

МПК: F23L 15/04, F24B 7/04

Метки: комнатная, печь

...ных заранее 3, 4), выпол 226)%Класс 36 а, О К авторскому свидетель 1 декабря 1934 го ыдаче авторского сьидете ненных из глины, глазурованных на наружной поверхности и обожженных, как кирпич, Звенья скрепляются между собой при гомощи пазов и выступов.Сквозные проходы в звеньях образуют подъемно-спускные дымоходы К соединенные между собою и с вытяжной трубой, а сверху закрытые глиняными и;обками с, По окружности печи устанавливаются, как показано на фиг, 5, шесть звеньев, а количество нх по высоте зависит от требуемой высоты печи. Дверцы печи закрываются после загрузки и растпки топлива герметически. В центральной части печи по ее высоте распело жена система воздухонагревательных подъемно-опускных каналов а, а, прпсоединенных к воздушным...

Номер патента: 45293

Опубликовано: 31.12.1935

Автор: Богословский

МПК: F23L 15/02

Метки: воздухоподогреватель, вращающийся

...или лабирингными уплотнениями б. Подвод воздуха к полой оси 1 осуществляется через трубку 8, проходящую сквозь стенку трубы, подводящей теплоносящее тело (газы) и служа щую подшипником для одного конца 1; приэтом другой конец оси вращается в неподвижном подшипнике, установленном на кронштейне 14.Для привода ротора один из концов оси 1 выводится из трубы 13 а наружу и снабжается шкивом 15, зубчаткой и т. и. или же этот шкив или зубчатка сидят на валу внутри трубы 12, а цепь или передаточный вал входят туда сквозь специ. альные прорезы, Если поток теплоносителя имеет значительную скорость и да. вление, как например, выхлопные газы двигателей внутреннего горения, газы от камеры горения под давлением, нагретая вода и т. д то ротор играет...

Номер патента: 45379

Опубликовано: 31.12.1935

Автор: Науменко

МПК: B01D 45/06, F23J 15/08, F23L 15/04 ...

Метки: искр, улавливания

...по п, 1 для использования его в качестве воздушного экономайзера, отличающееся тем, что коробки окружены кожухом 8, через который проводится нагреваемый воз дух.3. Совместноеенных однопп.1 и 2,распо- ройств ользование другим у л п К авторскому свиде1935 года (спр. о пот 3 апреляО выдаче авторского свидет Изобретение относится к устройствам, предназначаемым для улавливания искр и состоящим из ряда концентрических коробок, через которые продукты горения проходят по зигзагообразному пути.В предлагаемом устройстве для проводки продуктов горения коробки снабжены или только радиальными трубками или также и вертикальными, расположенными друг относительно друга в соседнйх коробках в шахматном по. рядке.На схематическом чертеже фиг. 1...

Номер патента: 45395

Опубликовано: 31.12.1935

Автор: Архангородский

МПК: F23L 17/02, F24F 13/06, F24F 7/04 ...

Метки: дефлектор, напорный

...на приток, незав направлении ветр Делением голо д исим вки н аружн три секторами кромкам ааатммтрг т тк йтт т - Мкгдтддтачщат - . -дкдд-д.-.фф 40,гИзобретение относится к применяющкимся в приточно-вытяжных вентиляционных системах напорным дефлекторам постоянного действия вне зависимости от направления ветра, снабженным за кругленными поверхностями для направления воздушных потоков по оси трубы,Головка предлагаемого дефлектораи поперечном сечении имеет форму рав- -" ностороннегд треугольника с располо;:"йтсегпинии" по биссектрисам перегородка. углов за контуры головки.На схематическом чертеже фиг, 1 изображает вид спереди головки напорного дефлектора и фиг, 2 - вид ее сверху. Головка дефлектора в поперечном орму...

Номер патента: 45711

Опубликовано: 31.01.1936

Автор: Курносов

МПК: F23L 15/04

Метки: воздухоподогреватель, центробежный

...внутреннему 5 а ободампо линии вырезов,Внутренние каналы, образуемые полостями лопаток 7, служат для проведения через них среды по типу центробежного вентилятора. Для этого противполостей в лопатках 7 на ободе колесаустановлены изогнутые лопатки 1 О, образующие криволинейные направляющиеканалы к полостям.Рабочее колесо окружено двумя обращенными в разные стороны улиткообразными кожухами 1 и 2. Горячиегазы засасываются через осевую полость П кожуха 2 и выпускаются черезпатрубок 12. Воздух поступает черезосевую полость 13 и нагнетается черезпатрубок И.,Для направления горячих газов привыходе их из рабочего колеса в кожухе 1 установлена криволинейная направляющая поверхность 15.Горячие газы, проходя с большойскоростью около лопастей,...

Номер патента: 45712

Опубликовано: 31.01.1936

Автор: Кочуров

МПК: F23L 15/04

Метки: теплообменник, центробежный

...по сторонам которой засасывается та и другая среда, проходящая по соответственной группе каналов и выпускаемая затем по улиткообразным выходным каналам,На схематическом чертеже фиг. 1 изображает поперечный разрез центробежного теплообменника и фиг. 2 вертикальный осевой разрез его.На установленном в подшипниках валу О укреплены два концентрических обода Д и Д с боковыми ограничивающими их стенками, образующими рабочее колесо. В рабочем колесе расположен ряд спиральных перегородок а, б, и, г, д, е, ж, образующих спиралеобразные каналы 1, 2, 3, 4 Осевая полость внутри обода Д разделена поперечной перегородкой Е на две части, из которых одна сообщается с каналом Л, подводящим, например, ооогревающую сре. ду, и с входными отверстиями всех...

Номер патента: 48978

Опубликовано: 31.08.1936

Автор: Добкин

МПК: F23L 15/02

Метки: воздушный, экономайзер

...хода золотника. - Для того, чтобы создать одинаковыескорости и условия теплопередачи, ширина коробки золотника принята равной 20% от общей ширины борова, Таким образом, согласно расчету 60 О 1 О каналов будут омываться дымовыми газами и 40% - воздухом. Справа и слева шибера выступают из обмуровки регенератора, Длина выступающей части равна половине борова. Золотники совершают возвратно-поступательное движение прн помощи механизма, изображенного схематически на фиг. 1. На задней стороне золотников укрепляются зубчатые рейки 6, которые входят в зацепление с шестернями 7, насаженными на вал 11 на шпонках. Вал вращается в подшипниках 9, укрепленных в кладке. На валу находятся свободно вращающиеся шестерни 13, которые приводятся во...

Номер патента: 48979

Опубликовано: 31.08.1936

Автор: Васильев

МПК: F23L 15/02

Метки: воздухоподогревателям, регенеративным, типа, уплотнительное, юнгстрем

...имея шип в виде ласточкина хвоста, крепятся без болтов, образуя замкнутый круг. Эти пазы могут быть образованы путем отбортовки окаймляющего листа самого ротора и приваркой симметрично: расположенных полосок В или другим способом в зависимости от конструктивных возможностей.В, центр ротора плотно вставляются точеные кольца КПо радиусам для междузонного уплотнения заводятся от периферии к центру, формы пластинами и,Сверху и снизу вращающегося роторапримыкают две одинаковых промежуточных пластинки,5, в которых выполнены прорезы, соответствующие окнамнижней и верхней крышек И кожуха,для прохода газа по стрелке - и дляпрохода воздуха по стрелке +.По окружности промежуточных пластинок 5 приварены концентрично расположенные кольцевые ребра О...

Номер патента: 51166

Опубликовано: 01.01.1937

Авторы: Бурков, Варшавский, Юренев

МПК: F23L 15/04

Метки: воздухоподогреватель, секционный, трубчатый

...что имеет целью упростить изготовление. сборку и ремонт воздухоподогревателей.На схематическом чертеже фиг. 1, 2 и 3 изображают в перспективном в 1 где несколь ко воздухоподогревателе 11, различающихся размерамц, числом и расположением секциц.Каждая секция, входящая в состав секциоиного трубчатого воздухоподогревателя, образована из ряда труб 1, концы коих ввальцованы цли вварены в концевые плиты, имеющие впд швеллеров 2. Швеллеры соседних секций скрепляют одцн с другим прп помощи болтов 3 (фиг. 2); между швеллерамц соседних секций помещают асбестовые прокладки.Количество секций ц длина труб каждой секции зависят от потребной поверхностинагрева и требуемой компановки котельной.Направление горячих газов, служащихдля согревания воздуха,...

Номер патента: 49423

Опубликовано: 31.01.1937

Автор: Кармазин

МПК: F23L 13/04

Метки: клапанное, мартеновской, перекидное, печи

...к каналу 8, идущему от газогенератора, и к борову 9, идущему к дымовой трубе.Продукты горения из левого газового регенератора проходят по каналу 8 и поднимаются через открытое отвер.стие клапана 2 и затем направляются в боров 10 дымовой трубы, По каналу 7 генераторный газ направляется через открытое отверстие клапана 4 и попа-дает в боров 9 правого газового регенератора.При кантовке положение открытыхклапанов изменяется. Открываются клапаны 1, 3, и газ направляется в обратном направлении.Для уплотнения места посадки клапанов в клапанных гнездах применены гидравлические затворы 11, выполненные из расплавленного металла или сплава, например, свинца с оловом.Механизм для подъема и опусканияклапанов состоит из электродвигателя 13,...

Номер патента: 55111

Опубликовано: 01.01.1939

Автор: Буров

МПК: F23K 3/04, F23L 7/00

Метки: дутьем, пароводяным, паровым, распределением, распределительное, стокера, угля

...изобретению, в целях отделения угольной мелочи от крупного угля, предусмотрено применение дополнительной распределительной плиты. Угольная мелочь под воздействием расположенных в кожухе верхнего шнека дополнительйых паровых насадок поступает на означенную плиту, на которой распределяется и смачивается пароводяными насадками, после чего направляется на колосниковую решетку. Таким устройством имеется в виду: 1) улавливать в по. давляющем количестве угольную пыль и штыб и распределять по предназначенной части решетки;2) облегчить распределение крупных фракций угля по решетке и 3) путем равномерного распределения топлива улучшить процесс горения и увеличить величину форсировки.На чертеже схематически изображен разрез стокерной головки...

Номер патента: 55509

Опубликовано: 01.01.1939

Автор: Курьято

МПК: F23L 13/00

Метки: боровов, отражательных, печей, подобных, тому, шибер

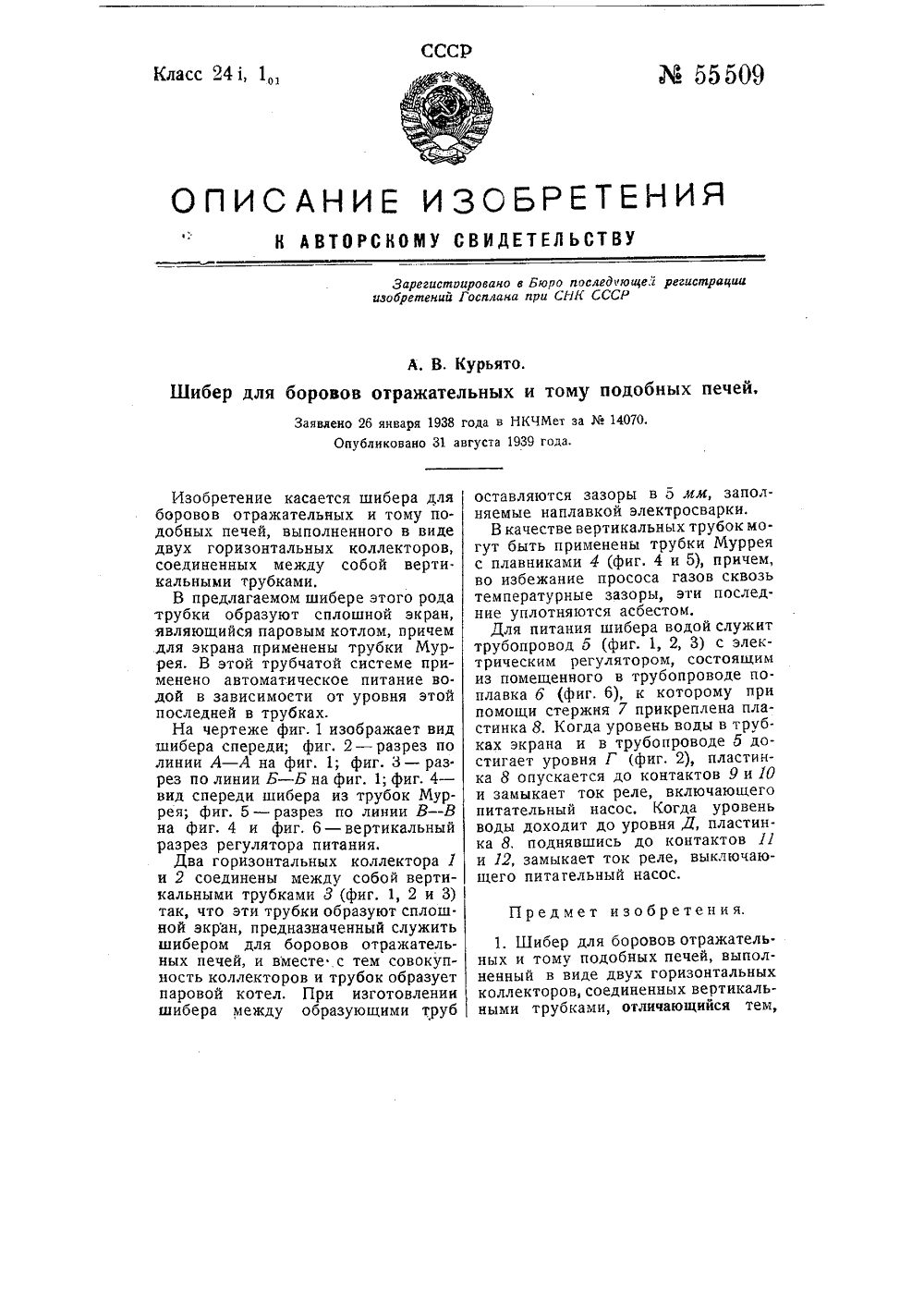

...уровня Д, пластинка 8, поднявшись до контактов 11 и 12, замыкает ток реле, выключающего питагельный насос. Изобретение касается шибера для боровов отражательных и тому подобных печей, выполненного в виде двух горизонтальных коллекторов, соединенных между собой верти. кальными трубками.В предлагаемом шибере этого рода трубки образуют сплошной экран, являющийся паровым котлом, причем для экрана применены трубки Муррея, В этой трубчатой системе применено автоматическое питание во. дой в зависимоети от уровня этой последней в трубках.На чертеже фиг, 1 изображает вид шибера спереди; фиг, 2 в разрез по линии А - А на фиг. 1; фиг, 3 - разрез по линии Б - Бна фиг. 1; фиг. 4 - вид спереди шибера из трубок Муррея; фиг, 5 - разрез по линии В - В на...

Номер патента: 55881

Опубликовано: 01.01.1939

Автор: Кравцов

МПК: F23L 9/06, F24B 1/22, F24B 9/00 ...

Метки: варочная, плита

...8.На чертеже, кроме того, показана тру-ба 11 для подачи холодной воды в ра диаторы и труба 12 для отбора нагре; той воды. Предлагаемая варочная плита с центрально расположенным топливником и размещенными по бокам его духовыми: шкафами, а также размещенными по пути следования горячих газов радиаторными элементами для подогрева ими воды и переключательными шиберами, позволяющими выключить одну или другую группу духовых шкафов, имеет так же, как и некоторые из известных устройств подобного рода, подвод вторичного воздуха для улучшения процесса горения топлива.Однако, в отличие от существующих устройств, в которых вторичный воздух вводится в топочную камеру над слоем топлива, согласно изобретению, отверстия для подачи вторичного...

Номер патента: 58685

Опубликовано: 01.01.1940

Автор: Крыжаговский

МПК: F23L 17/02, F24F 13/02, F24F 7/04 ...

Метки: дефлектор, многогранный, например, четырехгранный

...воздуха проходит прямо от входного отверстия к выходному отверстия Д под колпаком Е над вытяжной трубой. При отклонении струи воздуха ет этого направления или при дутье по диагонали эти перегородки становятся отражающими элементами, переводящими струю воздуха в направление, перпендикулярное к грани, т. с. создающими наиболее выгодное действие дефлектора; квадратная в плане форма дает при этом наибольший охват работающей струи ветра.Задувание в вытяжной канал проис. ходит, главцым образом, потому, что ветер обыкновенно дуег под углом около 10" к горизонту, вследствие че о и имеет непосредственный доступ в канал, причем ярусные перегородки В и Г, вмеющие криволинейное очертание, отклоняют струю воздуха от етого направления, переводя...

Номер патента: 59143

Опубликовано: 01.01.1941

Автор: Ткаченко

МПК: F23L 17/10

Метки: конус, паровозный

...с рядо женных в корпусе головки каналов, одной стороной щих к пароисходящей труб стороной образующих ряд размещенных по периферии головки, отличающийс с целью выравнивания эж, го действия выхлопного па 2 конуса установлена в обоймах 3 и 4 для возмо, щения действием проходя конус параИзобретение касается паровозного конуса с рядом расположенных в корпусе головки изогнутых каналов, одной стороной примыкающих к пароисходящей трубе и другой стороной образующих ряд отверстий, размещенных по периферии конусной головки.В предлагаемом паровозном конусе этого ряда, с целью выравнивания эжектирующего действия выхлопного пара, головка конуса установлена на шариковых обоймах для возможности вращения действием проходящего через конус пара.На...

Номер патента: 60691

Опубликовано: 01.01.1942

Автор: Пирин

МПК: F23L 13/00

Метки: конус, паровозный, переменного, сечения

...имеет следующее устройство, В корпусе каждого выхлопного канала 1 с наружной стороны расположен сектор-рассекатель 2.Секторы-рассекатели 2 попарно укреплены нз валах 3 и 4. Вал 3 соединяется с приводом, регулирм 1 ощая часть которого находится в будке машиниста. Другой вал 4 соедиияется с валом 3 с помощью спзрника,) и обратного рычага 6.б 0691Выхлопной канал 1 в месте расположения сектора-рассекателя имеет вырез, соответствующий ширине рассекателя.Перемена сечения данного конуса производится путем вращения рассекателя в сторону выхлопного отверстия 1 (положение зажатого конуса показано пунктиром),Отпуск конуса производится в обратном порядке.В качестве варианта данная.конструкция может быть выполнена при установке только двух...

Номер патента: 62874

Опубликовано: 01.01.1944

Авторы: Корелов, Любимов

МПК: F23L 17/02, F24F 13/02

Метки: воздуховодной, трубе, флюгарка

...плоскости предназначаются длязащиты створок от закрывания под действием ветра.На фиг, 1 - 3 изображен вид флюгарки в трех проекциях.62874Обычный выкидной воздуховод вытяжной системы имеет в конеч. ной части квадратное сечение.Две противоположные стороны воздуховода срезаются под углом 45. На двух других сторонах закрепляются на шарнирах 3 две створки 1 из кровельного железа, опирающегося на срезанные стороны воздуховода. Вершина створок имеет отогнутые фальцы, плотно приле-ающие друг к другу в момент закрытия флюгарки, предупреждая возможность попадания воды во время осадков. Для того, чтобы вода стекала, не попадая на стенки воздуховода, и не было обледенения в зим. нее время, делается козырек 4, являющийся продолжением створки и...

Номер патента: 65716

Опубликовано: 01.01.1946

Автор: Тагер

МПК: F23B 1/12, F23B 1/30, F23L 9/00 ...

Метки: топочное

...ни:кнсй крс.,кп В фронтовой стенки 2 шахты оиреде,1 ястся 13 5 слови 55 опережения сесел топ 1 иВя передеей крсъ 1 кипервой ду ьевой зоны па длину .е - С, необходим)о для зявершеПРОЦЕССЯ НпжНЕГО ВОСПЛЯ:5 ЕНЕ - ния топлива.Поток П топлива сползает под углом естественного откоса из-под Нижней кромки задней стенки э шахты 1 по заднему скату и попадает на коксовую подушку потока 1, выдвинутую решеткой 9 из-под:)кис 11 1 состоит из Гр б, пя)я)./хол)Охтрс 0 1; е)сн 0,10)1,с.) ГРХ)Я, .10 1 ГОРОЙ ПОДЯСТС 51 Д ТЬ(-. - (Ой ПС,.;Х, ПОС",ПЯ 10 ШИЙ ЗЯТСМ В 0)ЯЗОВЯИ 10 ЭнрЯНО.1 4 Кс 1 МСру:;срез со(ля 1,.кямсрс 7 проис- ХОДИТ ДО);ИГ )ЯСКЯ,СИИ 0 ГС)1 ЕРс 1- 1 СРНСГО ГЯЗЯ, ОООЯЗСВЯВН 1 СГСС 51 ПОИ 1 ЯЗС 1)НКЯЦН, ЧсСТН ХСХСЯ ТОПЛИВН-потхя 1 ня...

Номер патента: 66037

Опубликовано: 01.01.1946

Автор: Косой

МПК: F23L 9/00

Метки: воздуха, вторичного, газовую, подачи, топку

...для подачи вторичного воздуха в газову 1 о топку с помощью труб, размещенных внутри топочного пространства.В предлагаемом устройстве трубы выполнены в виде многогранных колонн, установленных на поду топки и обращенных ребрами к факелу газовых горелок, причем грани колонн снабжены поперечными желобками, в которые входят устья выводных для воздуха каналов.На чертеже фиг. 1 изображен план газовой топки, фиг. 2 - разрез по АА на фиг. 1,Внутри топочного пространства на поду топки размещаются шамотыые трубы 1, выполненные в виде многогранных колонн с поперечны ми желооками (количество труб и их сечение зависит от конфигурации топки и количества устанавливаемых горелок), в которые входят устья выводных каналов 2.Оси выводных каналов,...

Номер патента: 68124

Опубликовано: 01.01.1947

Автор: Харитонов

МПК: F23L 17/00

Метки: локомотива, турбодымосос

...средней части вала 7 к бурту 9 прикрепляется центратьный диск 10 ротора дымососа, сссел 1 ду боковьсзссс кольцаы и диском 10 крепятся лопатки 13. Вблизи внешних краев колец 11 ук 11 еплясотся вен цы 14 туроины, состсящпс к,ждый и двух колец 15, которые связьсваог заключенные аежду нпмп рабочие лопатки 16,Распределительные веасцьс 17 турбин, состоящно подобно вени;1 14 пз двух колец 18 и нашравзясощссх лопаток 19, насажпвасотся па цсс;ин,с 1 пчесские к 1 юмкп щегсевых выходов 20 кольцевых полостей 3.В нижней части от;сивки 1 распо ссгасотся каноны сна чертеже не показассьс) для подвода через трубки 21 острого пара к пусковым соплам турбин. Соответственно этому, в пилпей со части венцов 17 часть сваправ;сющих лопаток заменяется...

Номер патента: 68159

Опубликовано: 01.01.1947

Автор: Чуханов

МПК: F23L 15/02

Метки: действия, непрерывного, регенеративный, теплообменник

...известпыхкаскатпы гмптглокт 1 астпцы сыпучего твердого материалаеФерической плп любой иаправпльцой формь подаются пз буги;ера 1 и камеру 3 тепгьебтгеиягика пптателем 2. Питатссгь 2 так;кс. как и пптатель 8 и 14. может быть замспетт абьтчтгьтт трубопрот 555:гот псобходпмойдлипы. Стенги камеры 3 покрыты слоемпаол яцшг,Горячпп дымовой газ подается в камеру3 через трубу 12, распределительный коллектор 4. жа;гтозп 6,п щели 11, зКалтози6 располоткепт поперек, камеры и могутиметь в сечении как трсугольпую, так идругую Форму, пе препятствующую движению твердых части в камере 3,Горячий дымовой газ,равномерно пронизывает и. нагревает слой твердых частиц,движущийся ему навстречу.Охлажтспный дымовой газ вькамсрьт 3 теплооомецнпка че 17, коллектор...

Номер патента: 70195

Опубликовано: 01.01.1948

Автор: Нинуа

МПК: F23L 15/02

Метки: воздухоподогреватель, вращающийся, регенеративный

...изкожуха 1, ротора 2, крышки 8,труб 4 и 5 для подвода и отвода греющей среды, труб б и 7 дляподвода и отвода обогреваемойсреды, сетчатых цилиндров 8, приводного вала 9 и зернистого материала 10,Сетчатые цилиндрыожены концентрически о о оси ротора с зазорами 11 между ними для прохода теплоносителя.В торцевых частях цилиндры 8 соединены между собой сетчатыми перемычками, образуя вместе гофрированный кольцевой ряд.Работа воздухоподогревателя происходит следующим образом.Во время вращения ротора 2, греющая среда из тепловой установки (не показана на чертеже) по трубе 4 поступает в воздухоподогреватель, где, проходя через зазоры 11 и зернистый материал 10, отдает последнему свое тепло. Далее охлажденная греющая среда по трубе 5 отводится в...

Номер патента: 71125

Опубликовано: 01.01.1948

Автор: Дудин

МПК: F23L 17/06

Метки: выхлопом, конус, паровозный, переменного, раздельным, сечения

...в нижних частях каналов.На фиг. 1 изображен паровозный конус; на фиг. 2 - то же, вид сверху.Конус переменного сечения с раздельным выхлопом состоит из съемной насадки, устанавливаемой вместо существующей насадки с четырьмя отверстиями, Основание насадки выполнено в виде фланца 1 с отверстиями для крепления. Сверху к фланцу приварена фасонная часть 2 насадки, имеющая четыре выхлопных канала. Форма каждого из каналов представляет собой сопряжение круга с прямоугольником. С нижней стороны фланца каналы имеют круглую форму с плавным переходом от круглого сечения каналов во фланце 1 к фасонной части 2 насадки. К плоским стенкам выхлопных каналов прилегают заслонки 3, которые могут отклоняться на шарнирах 11. Вверху заслонки имеют...
