F23L — Подача воздуха или негорючих жидкостей или газов в устройства для сжигания вообще

Номер патента: 245268

Опубликовано: 01.01.1969

Автор: Кашунин

МПК: F23L 15/02

Метки: воздухоподогреватель

...схема описываемого воздухоподогревателя; на фиг. 2 - жалюзи с отверстиями.Воздухоподогреватель содержит решетки- жалюзи 1 и 2, расположенные как в газовом 8, так и в воздушном 4 потоках, Решетки-жалюзи, соединенные между собой уплотняющим коробом б, являются неподвижными направляющими для потока сыпучего материала б. В жалюзях предусмотрены отверстия 7 для прохода воздуха и газа, Внизу решетки-жалюзи 2 установлен бункер 8 с секторным пнтателем 9.Воздухоподогреватель работает следующимобразом. Сыпучий материал б, нагретый газа ми и охлажденный воздухом, ссыпается внижний бункер 8 через питатель 9, откуда забирается подъемником 10 и подается в верхний бункер 11. Между жалюзи 1 и 2 происходит непрерывное движение сыпучего мате риала,...

Номер патента: 247318

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Кропп, Локшин, Назаровска, Сахаров, Стол, Фомина, Шестаков, Электрическа

МПК: C23F 15/00, F23L 15/04

Метки: воздухоподогревателей, загрязнений, защиты, коррозии

...способа защиты воздухоподогревателей от загрязнений и коррозии - повысить эффективность и снизить экс плуатационные и капитальные затраты. Это достигается тем, что непосредственно перед и во время растопки осуществляют рециркуляцию воздуха, прошедшего калориферы и воздухоподогреватель, на всасывающую сторону дутьевого вентилятора.1(а чертеже схематически изображен один из вариантов осуществления предложенного способа.Котельный агрегат 1 оборудован двухступенчатой системой подогрева воздуха, состоящей из трубчатого воздухоподогревателя первой 2 и второй 3 ступеней. Для предварительного подогрева холодного воздуха внешним теплом на входе в воздухоподогреватель установлены калориферы 4. Для подачи воздуха используется дутьевой...

Номер патента: 248132

Опубликовано: 01.01.1969

Авторы: Белокрылы, Гин, Кудрин, Лукь

МПК: F23L 15/00

Метки: горелка, рекуперативная

...излучеделиямрамическлливовоз Рекуперати луса, топливо керамической 0 садки, отлича щения коэффи увеличения т ния, часть на ческой с кана 5 из рабочего л ройства.тоящая из корих патрубков и ницаемой на с целью повыания топлива и хности излучееталлокерам идымовых газов вательного уствная горелка, сос воздухоподводящ пористой газолро втиаяся тем, что, циента ислользов млературы повер адки выполнена в лами для отвода ространства нагре исоединением заявкиИзвестны горелочные устройства, состоящие из корпуса, толливовоздухоподводящих патрубков и пористой керамической насадки для сжигания топлива.Предложенное устройство отличается тем, что часть насадки выполнена металлокерамической с каналами для отвода дымовых газов из раоочего...

Номер патента: 264591

Опубликовано: 01.01.1970

МПК: F23L 15/02, F28D 19/04

Метки: 264591

...радиальные плиты, состоящие из средней части, прилегающей к валу 3 и двух периферийных, соединенных со средней частью шарнирами 8 и 9. Средние части верхней 25 б и нижней 7 уплотнительных плит подвешены при помощи тяг 10 и 11 к коромыслам 12 ц 13, установленным на подшипниках 14 и 15 вала 3. Средняя часть нижней уплотнительной плиты 7 соединена также через тягу 11 с ЗО рычагом 1 б, имеющим ось вращения 17. Рычаг 16 при помощи кулисы 18 соединяется с рычагом 19, имеющим ось 20 вращения. Рычаг связан при помощи тяги 21 с периферийной частью нижней уплотнительной плиты 7, а при помощи тяги 22 и рычага 23, имеющего ось 24 вращения, и тяги 25 связан с периферийной частью верхней уплотнительной плиты б.Предложенное устройство позволяет...

Номер патента: 266991

Опубликовано: 01.01.1970

Авторы: Бурмистров, Мар, Специальное, Тентно

МПК: F23L 15/04

Метки: воздухоподогреватель

...Зависимое от авт. свидетельствааявлено 25 Х 1,1968 ( 1250975/24-6 рисоединением заявкиПриоритетОпубликовано 01.Ю,1970, БюллетеньДата опубликования описа Изобретение относится к воздухоподогревателям для парогенераторов,Известны двухпоточные воздухоподогреватели, содержащие размещенные в газоходе пучки труб, омываемые внутри горячими газамн, а снаружи нагреваемым воздухом.Указанные воздухоподогреватели имеют усложненную конструкцию ввиду трудности выполнения простых односторонних подводящих и отводящих воздушных коробов.1С целью упрощения конструкции пучки труб расположены в два ряда в шахматном порядке, а между пучками труб установлены фасонные перегородки для раздельной подачи воздуха на каждый ряд пучков труб, 1На чертеже показано...

Номер патента: 268446

Опубликовано: 01.01.1970

Автор: Гуров

МПК: F23L 13/06, F27B 3/22

Метки: кптнтис, пхначескяя, ьйвлгготк4

...шибер снабжен внутренним замкнутым каналом для сжатого воздуха и рядом чередующихся наклонных сопел, при помощи которых канал сообщается со щелью между краями шибера и рамой.На чертеже показан описываемый клапан.Он состоит из водоохлаждаемой рамы 1 н водоохлаждаемого шибера 2 с футеровкой 3. Шибер имеет со стороны, контактирующей с рамой, замкнутый паз фигурного профиля. К шиоеру приваривается планка 4 с зубцами таким образом, что она перекрывает паз, образуя замкнутый внутренний канал 5, Канал б сообщается рядом чередующихся сопел б, ооразованных прорезями между зубцами планки 4, со щелью / между краями шибера и рамой. Планка приварена заподлицо со скользящей поверхностью шибера.При закрывании клапана, когда шибер 2 иачинает скользить...

Номер патента: 279626

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Кроль, Розенгауз

МПК: F23C 7/08, F23L 15/00

Метки: воздуха, подогрева, предварительного

...группа калориферов, образующая вто 1 О рую ступень нагрева воздуха перед основнымвоздухоподогревателем, установлена в напорном тракте вентилятора и присоединена по воде к линии отбора конденсата после одного изподогревателей низкого давления или до них.15 На чертеже схематично показано предлагаемое устройство.Устройство содержит группу калориферов 1,установленных на входе в основной воздухоподогреватель 2 котла, и группу калориферов 3,20 установленных на линии забора наружного воздуха вентилятора 4. Калориферы 1 присоединены по воде (конденсату) после одного из подогревателей 5 низкого давления или до них,Калориферы 3 обогреваются водой (конденса 25 том), отходящей откалориферов 1 и отводимойот калориферов 3 к участку...

Номер патента: 281721

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Гудкевич, Кузьмин, Научно, Тйллй, Федотов, Харитонов

МПК: F23L 15/02

Метки: вращающегося, регенеративного, ротора, тб1шообменкика, торцовое, уплотнение

...надекват герметизация тсцлообменика от перетока сред.1-1 а фиг,показана секторная плита описываемого уплотнения, ось шарнира которой 5 совмещена с радиусом, ограничивающий конур плиты; ца фиг. 2 секторная плита, ось шар ира которой совмещена с осью сцмметрцц плиты.Торцовос уплотнение содержит уплотцц тельные плиты 1, разделенные на секции 2.Секции прикреплены и корпусу шарниром д, ось которого совмещена с радиусом, ограничивающим контур плиты 1 (фпг. 1). Максимально допустимый зазор ежду плитой ц ро тором устанавливается изменением подвескишарнира. 11 редельный угол поворота секций плиты ограничен шпилькамп 4. Шарнир расположен со стороны среды более низкого давления для того, чтобы цод действием перепа дт давлений сред...

Номер патента: 283234

Опубликовано: 01.01.1970

Авторы: Горбенко, Лоскутов

МПК: F23C 7/00, F23L 5/00

Метки: воздуха, дутьевого, подачи

...для подогрева воздуха теплом отборов турбины.Эти устройства содержат также длинные вертикальные металлические всасывающие воздуховоды, возвышающиеся от нижних от меток до верхней зоны котельного помещения. Такие воздуховоды громоздки, труднодоступны для обслуживания и ремонта, требуют значительного расхода мощности на привод воздуходувки. 15 бретения - уменьшить металло асход мощности на привод возду тем, что камера для забора 2нои атмосферы установлена с воздуходувкой. Таким образом, воздуховод выполнен в виде короткого участка, это уменьшает его габариты и расход мощности на привод воздуходувки.На чертеже изображена схема устройства для подачи дутьевого воздуха,Устройство содержит камерудля забора воздуха из наружной атмосферы,...

Номер патента: 285148

Опубликовано: 01.01.1970

Авторы: Дземешкевич, Железанов, Зобретс, Коз, Крейнин, Федоров

МПК: F23L 15/04

Метки: воздухоподо, гревателб, кожухотрубчатый

...1 - 3, отличающисСл тем, что, с целью равномерного нагрева Впешне трубы нзггеватегля, ПсгОщадь отВсрсти Иерфорапии ня него уосиьшяет 1 сл ПО ходу вогезДух,Воздухоподогреватсль работает следующим образом. Холодный воздух поступает в коллектор 9 и распределяется по кольцевым зазорам между газовыми нагревателями 4 и трубами 3. ПрохОдя через ресу(ператор 7, Воздух частично нагревается, охлаждая при этом уходящие дымовые газы. Затем, воздух разделяется на два потока. Часть воздуха, необходимал для горения, поступает в отверстия перфорированных наружных труб б газовых наг(реватслей 4, смешивается с горючим газом, подаВзсмым через коллектор 10 и внутреинис труОы д 11 дгрсВ 11 телей 4 В 1 солъцеВОй заз 01) межДу трубами 5 и б, где происходит...

Номер патента: 286415

Опубликовано: 01.01.1970

Авторы: Гудкевич, Кузьмин, Специальное, Тиллиб, Федотов

МПК: F23L 15/02

Метки: подшипниковый, узел

...упорный диск, жестко связанный с вращающимся элементом и взаимодействующий своим торцом с опорами, установленными на сильфонах, закрепленных на основании и соединенных между собой трубопроводом. Однако эти подшипниковые узлы сложны в изготовлении, температурная деформация деталей узла оказывает вредное влияние на подшипники, и, кроме того, трение между деталями узлов велико, что способствует ускорению их износа.Целью изобретения является устранение указанных недостатков. Эта цель достигается выполнением опор подшипникового узла в виде роликов, смонтированных с возможностью вращения на осях, расположенных перпендикулярно оси вращающегося элемента и установленных в кронштейнах, закрепленных на сильфонах.На чертеже изображен...

Номер патента: 287231

Опубликовано: 01.01.1970

Авторы: Любошиц, Массообмена, Некрасов

МПК: F23L 15/02

Метки: регенеративный, теплообменник

...с щелью дляпрохода насадки, причсм шайба перекрывает сечение слоя насадки, движущеися в камерах под действием силы тяжести.Для равномерного движения насадки по 10 всему сечению камер дроссельная шайбаснабжена приводным механизмом, равномерно перемещающим шайбу в плоскости, перпендикулярной оси теплообменника.На чертеже схематично показан предложенный теплообменник, вертикальный разрез.Теплообменник содержит газовую 1 и воздушную 2 камеры, в которых под действием силы тяжести плотным слоем движется дисперсная насадка 3, Между камерами установлена дроссельная шайба 4 с щелью б для прохода насадки. Щель выполнена в виде небольшого сектора для теплообменника с камерами круглого сечения или в виде узкой полоски для теплообменников с...

Номер патента: 320676

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Надыров, Филимонов, Харитонов

МПК: F23L 15/02

Метки: воздухоподогревателей, вращающихся, регенеративных

...(270 - 300 С).Для защиты дымососа от высокой температуры газов требуется присадка холодного воздуха. В связи с этим из-за перегрузки дымососа необходимо снижать нагрузку котла на время очнсжи воздухоподогревателя. В результате разогрева отложений до сравнительно высокой температуры появляется опасность возникновения пожаро(в в воздухоподогревателе. Все это снижает экономичность работы котла,Цель изобретения - повышение надежности работы котла и его экономичности во времяочи стки,Для достижения этой цели очистку воздухоподопревателя осуществляют последова 5 тельно концентрическими зонами, уменьшаярасход воздуха через очищаемую зону набивки,и увеличивая его расход через остальнуючасть наб,ивки,На чертеже представлен разрез...

Номер патента: 320677

Опубликовано: 01.01.1971

Авторы: Кшн, Надыров, Филимонов, Харитонов

МПК: F23L 15/04

Метки: 320677

...отлицсссосиивышеция эффективдуха уменьшают повающимп такой учрого составляет неа высота соответстввходе в участок, доотложений,Изобретение относится кот золовых отложений труподогревателей и может бы рпаровых котлах.Известны способы очистки вращающихся 5 регецеративцых воздухоподогревателей от отложений путем их разогрева цри уменьшении подачи воздуха дымовыми газами до температуры, превышающей сернокислотную точку росы. 10Для этого воздух байпасируется помимо очищаемого воздухоцодогревателя.Однако подача в топку котла не сильно нагретого воздуха приводит к снижению экономичности работы котлов особенно при сжига нии твердого топлива. Повышение температуры дымовых газов после воздухоподогревателя на период очистки (270 - 300 С) также...

Номер патента: 322567

Опубликовано: 01.01.1971

Авторы: Кашунин, Федоров

МПК: F23L 15/02

Метки: jimsil, larlz, tsi,

Номер патента: 322568

Опубликовано: 01.01.1971

Авторы: Надыров, Петрос, Труб

МПК: F23L 15/02

Метки: 322568

...тложений, образовавшихся на теплообнабивке, приобретает температуру, низкую, чем металлическая набивка, и ю к температуре воздуха. Вращаясь, бменная набивка из участков 4, 5 попа- газовый участок 3, где на охлажденном постном слоем отложений конденсируары серной кислоты, что способствует набивки золой,20овышение эком уменьшения для предваризобретения является и работы котла путе греющего агента одогрева воздуха. го предварительно п т к части теплообм огревателя перед по поток, а к остальной одный воздух без пру в результате иной в воздуштуплением ее в кой температуосле воздухопоература поверхзультате, когда По предлож 25 обогрева 10 - 2ном тракте на газовый поток ры, например, догревателя, п 30 ностного слоя енному способ 0%...

Номер патента: 322569

Опубликовано: 01.01.1971

Авторы: Гаврилов, Кузнецов, Надыров, Петрос, Титова

МПК: F23L 15/04

Метки: воздуха, нагрева

...имеющая температуру стенки ниже точки росы дымовых газов, подвергается интенсивной сернокислотной коррозии и значительному заносу твердыми продуктами сгорания. При работе котлов на масло- сернистых топливах, но с высоким содержанием влаги, также наблюдается сильное забивание золой части поверхности в газовом тракте со стороны входа холодного воздуха. Для поддержания необходимого температурного режима стенки воздухоподогревателя поступающий холодный воздух предварительно по. догревают.Известно использование для предварительного нагрева холодного воздуха воздухоподогревателя с жидким промежуточным теплоносителем в запаянных трубках, предвключенного основному как по воздуху, так и по газам. Такой воздухоподогреватель удобен в том...

Номер патента: 289255

Опубликовано: 01.01.1971

Авторы: Бондарев, Еринов, Забков, Институт, Кучин, Морозов, Парфимович

МПК: F23L 15/00

Метки: воздуха, нагрева

...в рекуперативных теплообменниках с добавлением к нагреваемому воздуху продуктов сгорания топлива, увеличивающих степень черноты цагревасмого воздуха,Цель изобретения - интенсифицировать нагрев и уменьшить энергетические затраты,Это достигается тем, что к нагреваемому воздуху добавляют продукты сгорания топлива, взятые из топки или дымоходов теплового агрегата в пределах 4 - 8% по весу от количества нагреваемого воздуха.Продукты сгорания подают в люки воздушных боровов, находящиеся между регенераторами и воздушными клапанами. Смесь регснеративного воздуха с продуктами сгорания топлива проходит через насадки воздушных регецераторов как обычно. Эта смесь цагревастся в регснсраторах как коцвсцццси, так п излучением вследствие наличия...

Номер патента: 291977

Опубликовано: 01.01.1971

Авторы: Аладжалов, Бухановский, Скобелева

МПК: C22B 5/02, F23L 13/06

Метки: металлургический, шибер

...резак клино видной формы, а с противоположной стороны присоединена направляющая труба, по которой к пневмоотбойнику подводится сжатый воздух. На конце труба снабжена возвратной пружиной. 20 тя газохода, в и отложилась тк со сборным шибер плотно предлагаемый шибер, - то же, продольный На фиг. 1 изображен вид спереди; на фиг. 2 разрез.В кессонированный ко ложенного на направля рована труба 3, отделяю от охлаждающего агент рпус шибера 1, распоющей раме 2, вмонтищая пневмоотбойник 4а. На рабочем конце а подводя труба,ужиной. Авторыизобретения И, А. Аладжалов,Заявитель Государственный институ пневмоотбоиника установлен сб клиновидной формы, имеющий с щую часть б. К направляющей т отбойника присоединен гибкий ш дящий сжатый воздух к пневмо...

Номер патента: 298797

Опубликовано: 01.01.1971

Авторы: Бурштейн, Караваев, Майков

МПК: F23L 15/04

Метки: интенсификации, радиационного, теплообмена

...относится к области высокотемпературного нагрева газа, например воздуха, в радиационных теплообменниках,Известен способ интенсификации радиационного теплообмена путем ввода в нагреваемый газ добавок, увеличивающих степень черноты. В качестве добавок используют пере. гретый пар. Недостатками такого способа являются значительные энергетические затраты на производство перегретого пара и недостаточно интенсивный нагрев воздуха,Цель изобретения - повышение экономичности, Для этого к нагреваемому газу добавляют газообразные продукты сгорания, эжектируемые нагреваемой средой, например, в рекуператоре. Высокий процент СО при добавлении послед способствует интенси теплообмену, так как С сокой степенью черноть уктах сгорания агреваемый газ...

Номер патента: 300718

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Гаврилов, Надыров, Харитонов

МПК: F23L 15/02

Метки: воздухоподогреватель, вращающийся, регенеративный

...ротора установить, например, решетки на входе потоков. Это, однако, решает вопрос неполностью, так как повторное перераспределение потоков произойдет 30 за решеткой,Изобретение относится к вращающимся регенеративным воздухоподогревателям, используемым преимущественно в котельной технике, газотурбинных установках и в металлургии.Известны регенеративные вращающиеся воздухоподогреватели, ротор которых выполнен в виде вала, несущего секционированный барабан с теплообменной набивкой. В таких воздухоподогревателях набивка по длине радиуса имеет обычно один профиль, что приводит к неравномерному золовому заносу ее по радиусу с увеличением степени заноса у вала и по периферии набивки.Это объясняется, во-первых, неравномерным полем скоростей...

Номер патента: 301493

Опубликовано: 01.01.1971

Авторы: Апатовский, Дегт, Зам, Липец, Мочан

МПК: F22B 33/00, F23L 15/02

Метки: агрегатах, газов, котельных, снижения, температуры, уходящих

...турбоустановки и тепловыми потребителями электростанции в совокупности или раздельно.На фиг. 1 представлена схема охлаждения уходящих газов со сбросом избытка воздуха в атмосферу; на фиг. 2 - разновидность схемы на фиг. 1.Схема состоит из воздухоподогкалорифера 2, теплообменника 3,ля 4 тепла. Теплообменник и калорифер включены по воде параллельно части регенератнвных подогревателей 5 турбоустановки.Воздух (см. фиг. 1) в количестве, превы шающем необходимое для горения топлива,вначале подогревается в калорифере, а затем поступает в воздухоподогреватель. Избыточное количество горячего воздуха после воздухоподогревателя отводится в теплообмен- О ник, а затем - к потребителю тепла, Охлажденный воздух выбрасывается в атмосферу.По схеме на...

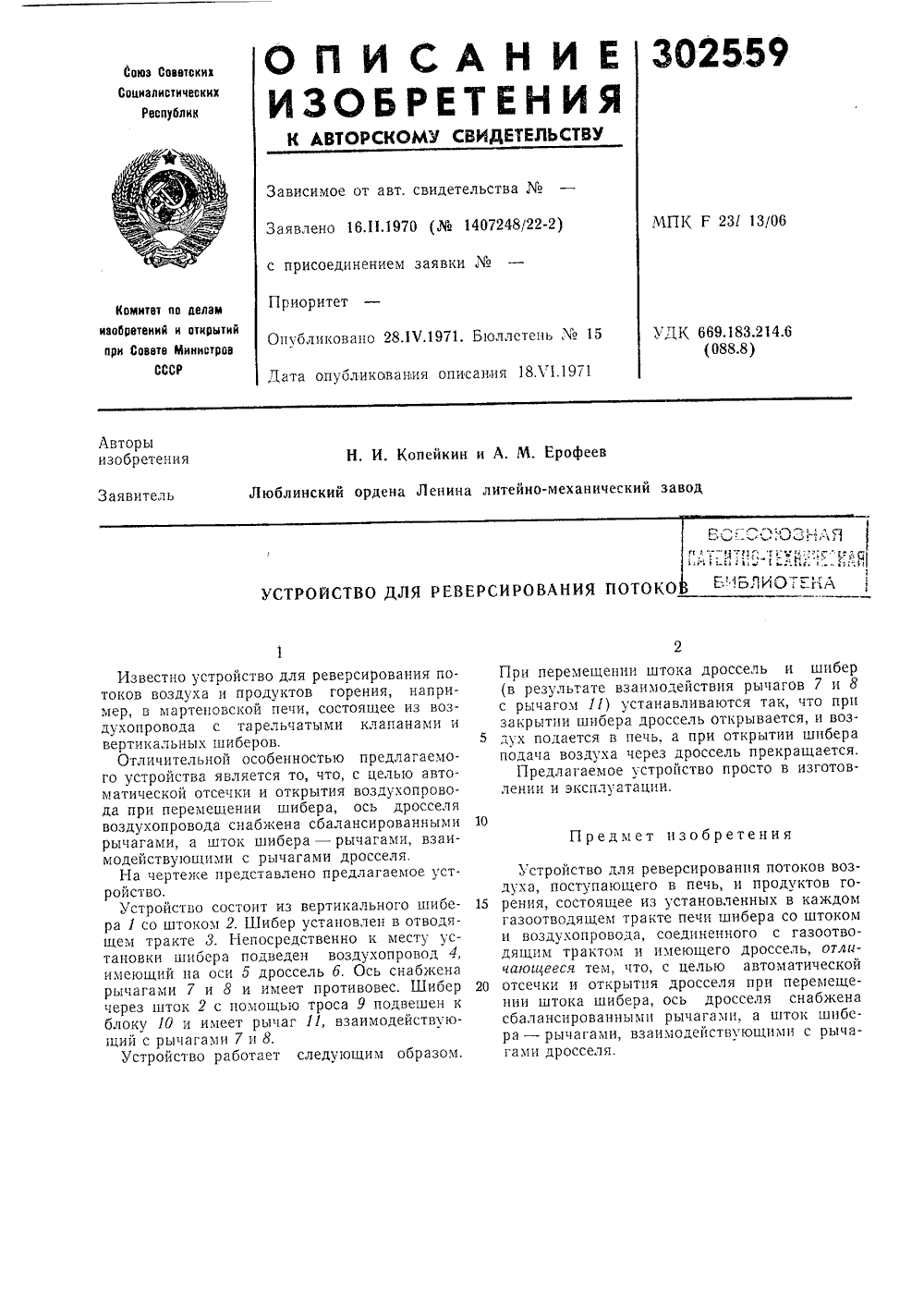

Номер патента: 302559

Опубликовано: 01.01.1971

Авторы: Ерофеев, Копейкин

МПК: F23L 13/06

Метки: hmh, j-n, ui-iflsbi, гяг, потокор, реверсирования, •xj

...перемещении шибера, ось дросселявоздухопровода снабжена сбалансированнымирычагами, а шток шибера - рычагами, взаимодействующими с рычагами дросселя.На чертеже представлено предлагаемое устройство.Устройство состоит из вертикального шибера 1 со штоком 2. Шибер установлен в отводящем тракте 8. Непосредственно к месту установки шибера подведен воздухопровод 4,имеющий на оси 5 дроссель 6. Ось снабженарычагами 7 и 8 и имеет противовес. Шиберчерез шток 2 с помощью троса 9 подвешен кблоку 10 и имеет рычаг 11, взаимодействующий с рычагами 7 и 8.Устройство работает следующим образом. При перемещении штока дроссель и шибер (в результате взаимодействия рычагов 7 и 8 с рычагом 11) устанавливаются так, что при закрытии шибера дроссель открывается, и...

Номер патента: 302560

Опубликовано: 01.01.1971

Автор: Пикус

МПК: F23L 15/04, F28D 13/00, F28D 15/00 ...

Метки: газовых, сред, теплообменник

...с ек между средами, рецная трубчатая с цсрсО чирк сощстс омежуточным жидИзвестны теплообменники для газовых сред, содержащие разделенные газонепроницаемой перегородкой камеры с псевдоожиженной зернистой насадкой, помесценной на газораспределительных решетках.К таким теплообменникам относятся, например, регенеративные воздухоподогревателц, вращающиеся, или с переключасощимися камерами.Предложенный тецлообменник позволяет обеспечить непрерывность процесса теплопередачи при уменьшении характерных для вращающихся воздухоподогревателей перетечек между теплообменивающимися средами.Это обеспечивается тем, что в насадку помесцена оребренная трубчатая поверхность теплообмена с циркулирующим по замкнутому контуру промежуточным жидким...

Номер патента: 306329

Опубликовано: 01.01.1971

Автор: Кашунин

МПК: F23L 15/02, F28C 3/14

Метки: amp, воздухоподогревательвсрсоюзнаяпдг, тив

...вертикальный разрез; н 2 - элементы жалюзийной решетки с ренными к трубам шипами; на фиг, 3 менты жалюзийной решетки с приваре к отрубам фасоннымн,ребрами.Воздухоподогреватель содержит двухсторонние жалюзийные решетки 1 и 2, расположенные соответственно в газовом потоке по стрелке З,и воздушном потоке по стрелке 4. Решетки 1 и 2 соединены уплотнительным коробом б. Над решетками 1 установлен верхний бункер б, а под решепками 2 - нижний бункер 7 с нитателем 8. Бункер б и питатель 8 соединены с загрузочной 9 и разпрузочной 10 течками подъемника 11, Проспранство между жалюзийньвми решетками 1 и 2 снизу от питателя 8 до верхнего бункера б заполнено огнеупорной сыпучей насадкой 12, являющейся промежуточным теплоносителем. Жалюзийные...

Номер патента: 309212

Опубликовано: 01.01.1971

Авторы: Бород, Центральное

МПК: F23L 15/02

Метки: бпиотека, ьо-техйннес»5

...который проходят продукты сгорания. В газовом патрубке 8 радиально и перпендикулярно торцу ротора 1 установлена газоплотная перегородка 9, выполненная в виде сплошной перемычки между стенками патрубка 8. Перегородка 9 разделяет патрубок 8 на два отсека. На верхнем конце перегородки шарнирно закреплена секторная заслонка 10. Сторона заслонки 10, прилегающая в рабочем положении к торцовой поверхности ротора 1, перекрывает попеременно подходящие секторы д при вращении ротора 1, В каждом отсеке смонтированы подвижные шиберы 11. Уп 3092123равнение поворотом шиберов 11 и секторной заслонки 10 производится посредством тяг, соединенных с индивидуальными приводами 12,Воздухоподогреватель работает следующим образом. Ротор 1 регенеративного...

Номер патента: 313030

Опубликовано: 01.01.1971

Авторы: Кропп, Локшин, Меелак, Сарв, Семенов, Сычев, Фомина, Халлинг

МПК: F23L 15/04

Метки: воздухоподогреватель, многоходовой

...работы,воздухоподогревателя. Кроме того, такая схема подвода воздуха ухудшает условия тепловой работы первых по ходу воздуха секций воздухоподогревателя, которые при понижении температурного напора в этой части воздухоподогревателя становятся особенно чувствительными к тепловым неравномерностям газового потока. Цель изобретения - повышение тепловой эффективности и снижение темпер атуры уходящих газов. Это достигается тем, что предлагаемый воздухоподогреватель выполДля повышения эффективности перемешивания горячего и холодного воздуха на воздупопр оводах, крестообразно соединяющих 10 части коробов, установлены сопла Вентури.Изобретение иллюстрируется чертежом, Двухпоточный, шестиходовой воздухоподогреватель 1 расположен в восходящем...

Номер патента: 315878

Опубликовано: 01.01.1971

Авторы: Копелиович, Мигай, Назаренко, Носов

МПК: F23L 15/02

Метки: пластинчатая, поверхность, теплообмена

...вращающихся воздухоподогревателей и может быть использовано в котельных установках и других тепловых агрегатах. 5Известны пластинчатые поверхности тепло- обмена для регенеративных вращающихся воздухоподогревателей, содержащие металлические листы с цилиндрическим рифлением, а для дистанционирования между рифленымп 10 листами проложены плоские металлические листы. Недостатком таких поверхностей теплообмена является малая интенсивность теплообмена, так как при продольном обтекании цилиндрической поверхности коэффициент 15 теплообмена меньше, чем при других видах обтекания.Цель изобретения - интенсификация теплообмена. Это достигается тем, что рифление выполнено в виде ромбических выступов, а 20 дистанционирующие элементы - в...

Номер патента: 317864

Опубликовано: 01.01.1971

Авторы: Институт, Любошиц, Массообмена

МПК: F23L 15/02, F28D 19/00

Метки: регенеративный, теплообменник

...этой цели насадка выполнена в виде многослойной сетки, закольцованной на двух несущих вращающихся роторах, а для уплотнения предусмотрены расположенные между ветвями насадки неподвижные дугообразные перегородки с утстановленными на их краях вращающимися валиками, Такое выполнение регенератора позволяет герметично отделить воздушную зону от газовой.На фиг, 1 показан теплообменник, продольДля подвода и отвода дымовых газов служат трубопроводы б и б, а для подвода и отво да воздуха - трубопроводы 7 и 8. С целью гер метизации дымовой зоны от воздушной уста новлены перегородки 9 в виде дуг, окаймля 15 щих не покрытую насадкой 4 часть поверхности роторов 2 и 3. Перегородки своими боко выми кромками наглухо прикреплены к корпусу 1, а...

Номер патента: 317865

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Гаврилов, Надыров, Петрос

МПК: F23L 15/04

Метки: воздухоподогреватель

...возможности снижения уровня пред тельного подогрева воздуха для повышенияэкономичности котла,Эта цель достигается тем, что входные концтруб воздухоподогревателя выдвинуты в ст 5 рону короба подачи холодного воздуха адлину 30 - 50 внутренних диаметров трубы изакреплены в дополнительной трубной дос едля подачи греющего агента, например горяч -го воздуха, в пространство между дополн 10 тельной и ближней трубными досками.На чертеже изображен описываемый воздхоподогреватель. Воздухоподогреватель сдержит теплообменные трубы 1, закрепленнь ев основных трубных досках 2. Концы 3 трб15 выдвинуты в сторону короба 4 для подачи хлодного воздуха и закреплены в дополнителной трубной доске 5, выполненной из токлистовой стали.Известно, что наступающая...
