F23L — Подача воздуха или негорючих жидкостей или газов в устройства для сжигания вообще

Номер патента: 1633231

Опубликовано: 07.03.1991

Авторы: Вятченина, Ревин, Сергеев, Филимонов, Шерлов

МПК: F23L 15/04

Метки: рекуператор

...с возможностью вращения и закреплен на упомянутом валу, а винтовая лопасть размещена в кольцевом воздушном канале и закреплена на внутреннем коробе,Фиг. Р Составитель Г. ПетровТехред М.Моргентал Корректор С, Шекмар ГРедактрр И, Шулла Заказ 609 Тираж 355 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к теплообменной технике, может быть использовано в топливосжигающих установках для утилизации тепла дымовых газов и является усовершенствованием изобретения по авт, св. 5 М 1370372.Цель изобретения - повышение эксплуатационной эффективности.На фиг. 1 представлен...

Номер патента: 1636640

Опубликовано: 23.03.1991

Автор: Штехман

МПК: F23L 15/02

Метки: воздухоподогревателя, окружное, регенеративного, ротора, уплотнение

...период сборки и установки обечаек 5 и .6 расстояния между свободными концами пластин 15 устанавливаются равными толщине фланцев 7 и уплотнительных колодок 10 с учетом величины термической деформации, Минимальный зазор между свободными концами пластин 15 и Фланцами 7 обеспечивается путем выбора толщины прокладок 5512, а минимальные зазоры между обечайками 5 и колодками 10 обеспечива"ются путем их предварительной обработки с допуском относительно внут реннего диаметра уплотнительных колодок 10, Зазор между свободными концами пластин 15 и колодкой 1 О обес"печивается путем подбора толщиныпрокладок 14В период пуска и при работе на холостом ходу ротор 1 не задевает засвободные концы пластин 15, при этомперепад давления между средами...

Номер патента: 1636641

Опубликовано: 23.03.1991

Автор: Андреев

МПК: F23L 15/04

Метки: воздухоподогреватель

...труб555, омываемых греющими газами, удлиняются Соответственно конденсаторы7 тепловых труб 5, охлаждаемые воздухом, укорачиваютсяДля обеспечения возможности эффективной эксплуа тации воздухоподогревателя на различ ных температурных режимах тепловые трубы 5 передвигаются во втулках 4, Для предотвращения протока дымовых газов и воздуха вне пучка тепловых труб 5 одновременно с передвижением последних соответственно изменяется и положение частей 8 10 направляющих,Таким образом температура тепло вых труб 5 поддерживается достаточно высокой для предотвращения низкотемпературной сернокислой коррозии за счет увеличения поверхности (длины) испарителей 6 и соответственно уменьшения поверхности (длины) конденсаторов 7, а не за счет высокой...

Номер патента: 1636642

Опубликовано: 23.03.1991

Авторы: Бедратый, Галковский, Зятев, Иванов, Карасев, Санников, Шутов

МПК: F23L 15/04

Метки: рекуператор

...работает следукщим образом,Рекуператор устанавливается в газоходе печи таким образом, чтобы го рячие дымовые газы равномерно омьг вали кожух 9 и внутреннюю поверхность полости 7 в перегородке:2,. Труба 1, находящаяся в теплообмене излу чени ем с кожухом 9 и пере го родкой2, при этом интенсивно разогревается,Холодный воздух через патрубок 5поступает в отсек 3, омывает поверхность перегородки 2 и подогретый через отверстия 12 истекает в кольцевуюполость 11По мере выхода из нееподогретый воздух распределяется надва равномерных потока и далее каждыйпоток следует по круговой траекториивдоль поверхности трубы 1 в направлении отверстий 13Движение воздуха по круговой траектории обеспечивается благодаряпоперечным кольцевым перегородкам...

Номер патента: 1638473

Опубликовано: 30.03.1991

Автор: Щуркин

МПК: F23L 5/00

Метки: тягодутьевая

...2 на газовую и воздушную полости 3 и 4, в каждой иэ которых размещены соответственно лопатки 5 газовой турбины и рабочее колесо б вентилятора, установленные на одном валу 7, Газовая полость 3 подключена к исто:нику рабочего газа посредством сопл 8, направленных на лопатки 5 газовой турбины, и снабжена выходным газовым патрубком 9, з разделяощая корпус 1 перегородка 2 выполнена газоплотной,В случае подклО .ения установки к точке воздушная полость 4 подключена своим выходом к воздушному каналу 10 горелки, а выходной газовый пзтрубок 9 полости 3 подключается к газовомствол " 11 горелки, При этом в качества Рабочего газа применяется газовое топливо,Тягодутьевое устройство работает следующим образом. Формула изобретения/р О гг...

Номер патента: 1638474

Опубликовано: 30.03.1991

Авторы: Горелов, Грачев, Кирин

МПК: F23L 15/04

Метки: теплообменник

...ваграночных газов (например900 С), обеспечивающую необходимую температуру воздуха. Биметаллическая пружина имеет форму двух дугообразных пластин,скрепленных между собой торцами, Каждая дугообразная пластина состоит издвух пластин разнородных материалов сразличными коэффициентами линейногорасширения, При повышении температуры отходящих газов пружина расширяется,при понижении - сужается,Теплообменник работает следующимобразом.В теплообменник через патрубок 7подают холодный воздух, который поступает в полость между поверхностью 2 и внутренней трубой 4, закручивается понаправляющей спирали 6, Нагретый воздухпоступает в патрубок 8 и далее в вагранкудля сжигания топлива,Отходящие газы вагранки нагреваютповерхность 2 и внутреннюю трубу 4, а...

Номер патента: 1642191

Опубликовано: 15.04.1991

Авторы: Пилипенко, Полетаев, Сезоненко, Скотникова, Хорунжий

МПК: F23L 15/04

Метки: рекуператор, струйный

...соединены со стенками корпуса 1. Каждый патру бок 6 направлен по нормали к внутренней поверхности корпуса 1, а длина каждой вставки 4 определяется по формуле0,5 )лощадь попер с о иечного сечения кольцевого зазора;1 О - площадверстия;и - количеств одном ряду;5 - шаг между рядами отверстий;р - коэффициент стеснения кольцевого зазора патрубками,Рекуператор работаеразом,Дымовые газы омывают снаружи копус 1. Холодный воздух через входной патрубок 2 подают во входной проем вставки 4и через патрубки 6 он струями натекает навнутреннюю поверхность корпуса 1. По длине корпуса в связи с увеличением расходавоздуха в кольцевом зазоре снижается эфь живого сечения одного отво отверстий по окружности 3 т следующим об фективность струйного...

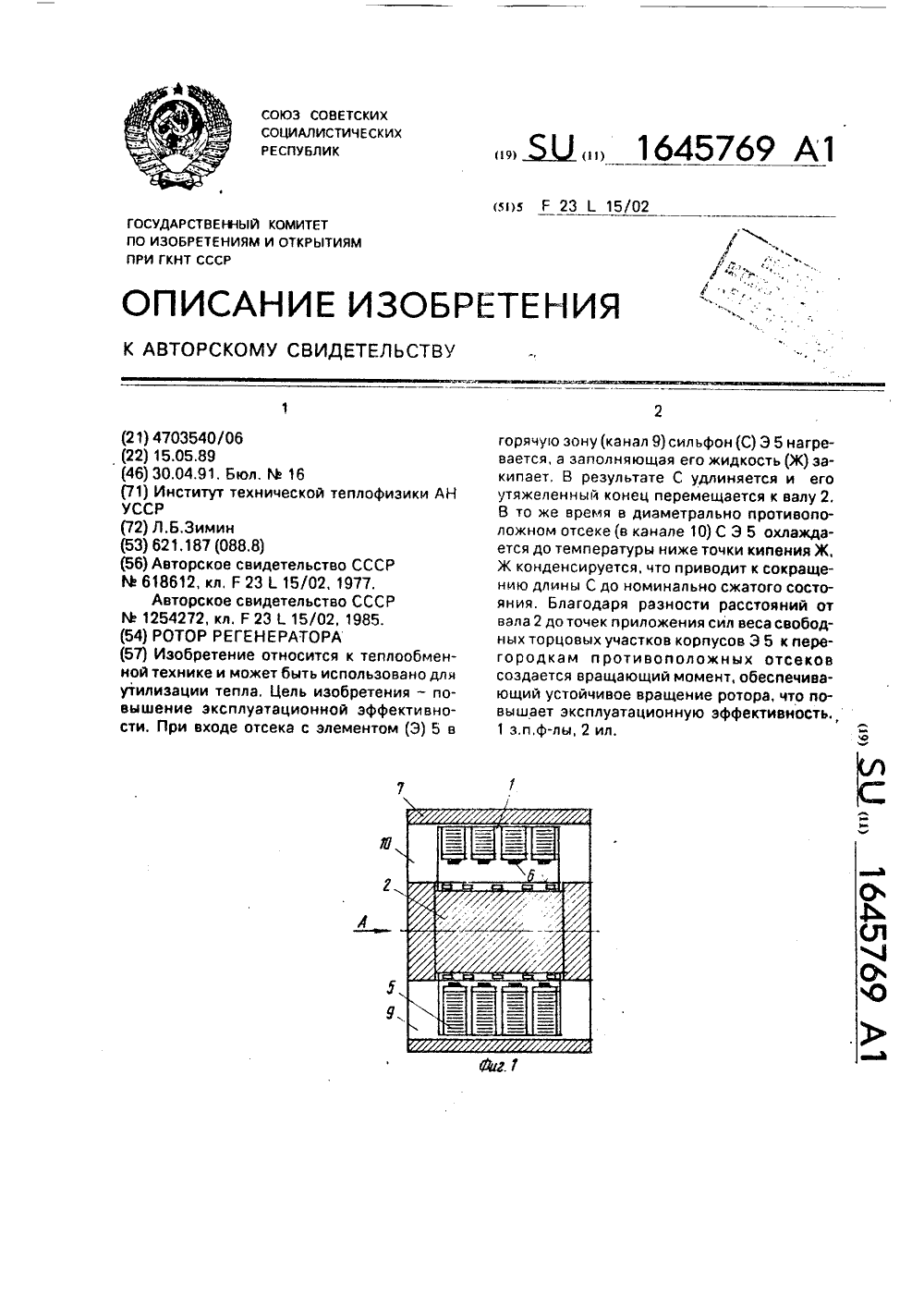

Номер патента: 1645769

Опубликовано: 30.04.1991

Автор: Зимин

МПК: F23L 15/02

Метки: регенератора, ротор

...элемента 5 нагревается до температуры, превышающей при расчетном давлении(вакууме) температуру кипения содержащейся в сильфоне жидкости, В результате вскипания жидкости давление в сильфонах повышается и под его действием утяжеленный свободный торцовый участок корпуса элементов 5 перемещается на величину рабочего хода сильфона по перегородкам 3 к валу 2, при этом на нагрев ротора ивскипание жидкости расходуется некоторое количество теплоты, аккумулированное массой подвижных деталей и парами жидкости. В то же время в диаметрально противоположном отсеке 4 ротора (канал 10) сильфон элемента 5 охлаждается до температуры ниже точки кипения жидкости при расчетном давлении, жидкость конденсируется, отдавая теплоту фазового превраще 5 10 15 20...

Номер патента: 1651031

Опубликовано: 23.05.1991

Авторы: Бармин, Есилевич, Файн

МПК: F23J 15/00, F23L 7/00

Метки: агрегата, газоход, негорючей, огнетехнического, подачи, присадки

...отключением отдельных сопл 4, обеспечивает интенсивное проникновение смесик центру потока. Турбулизация потокаобеспечивает интенсивное перемешивание смеси с дымовыми газами, Конструкция турбулизатора может отличаться от приведенной (фиг, 1), но онобязательно должен быть выполненв виде выступов 3, чтобы оттеснитьпоток от стенки, так как оттеснениепотока от стенки необходимо для предотвращения реакции разложения аммиака в присутствии катализатора, каковым являются огнеупорные материалыстенки газохода 1. Реакция избиратель"ного селективного восстановленияаммиаком окислов азота протекаетпри 9001000 С,4 МН+ бЮ -ф 5 И + бНО;4 НН + 4 ИО + О - 4 И, + бн О.Условием протекания реакций явля"ется хорошее смешение аммиака с дымовыми газами в...

Номер патента: 1651032

Опубликовано: 23.05.1991

Авторы: Есин, Поликарпов, Усаткина, Хоменко

МПК: F23L 15/02

Метки: воздухоподогревателя, опорная, регенеративного

...5 жестко скреплена со средней частью одного иэ вертикальных стержней 6. Ротор 4 содержит пакеты 8 набивки. снабжен аксиальным уплотнением и установлен в корпусе 9.Опорная система работает следующим обоаэом,В процессе пуска газ. проходящий через пакеты 8 набивки. нагревает тело распорных балок 2, вследствие чего увеличивается расстояние между нижними опорными точками стержней б, что вызывает их наклон и устраняет крутящий момент в зоне стыковки стержней 6 с балками 2,При работе воздухоподогревателя масса пакетов 8 вследствие засорения золой увеличивается неравномерно в объеме ро 1651032тора 4. В результате этого происходит дисбаланс последнего, приводящий к тому, что несущие балки 1 раскачиваются и воздействуют на нижний конец...

Номер патента: 1651033

Опубликовано: 23.05.1991

Авторы: Басукинский, Бянкин, Гришпун, Кирьянов, Пахомов, Соломенцев, Сорокин, Чернобривец

МПК: F23L 15/02

Метки: насадка, регенератора

...характеризуется высокой интенсивностью теплообмена, так какв теплообмене участвует вся поверх ность блоков 4, а высота горизонтальных каналов 1 максимальна, что дополнительно турбулизует, газообразные потоки. Кроме того, гидравлическоесопротивление насадки при движениитеплоносителя сверху вниз меньше,чем снизу вверх, что важно для регенеративных теплообменншков, в том числе доменных воэдухонагревателей, характеризуемых относительно небольшим напором движущейся сверху гре. 55 ющйй среды (продуктов горения) и избыточным напором движущейся снизу нагреваемой среды (дутье, воздух). Это объясняется тем, что при движении теплоносителей сверху вниз имеют место местные сопротивления типа резкого сужения, а при движении в противоположном...

Номер патента: 1651034

Опубликовано: 23.05.1991

Авторы: Гулевич, Журавлев, Ульянкин, Юшин

МПК: F23L 15/04

Метки: воздухоподогреватель

...изолированных труб, установлеиных с чередованием с основнымирядами 2, при этом все ряды 2 и 7размещены в корпусе 1 поперечно.Трубы могут быть выполнены стеклянными и в основных рядах 2 снабженны- ми наружным электропроводным покрытием. Электроды 4 и 5 выполнены ввиде уголков, ориентированных вершиной угла в сторону проема 3 и расположены в шахматном порядке, Величинаоугла составляет 901Воздухоподогреватель работает слеЧуошим образом, 35 Зологазовый поток проходит черезсистему коронирующих и некоронирующихэ 1 ектродов 4 и 5 и приобрегает заряд,сОвпадающий по знаку с зарядом термической ионизации. Ионизированныйзологазовый поток попадает в ряды2 и 7 труб и взаимодействует с электрическим полем, создаваемым трубамирядов 2, причем...

Номер патента: 1651035

Опубликовано: 23.05.1991

Автор: Капишников

МПК: F23L 15/04

Метки: воздухоподогреватель

...быть использовано в топливосжигающнх установках.Цель изобретения - интенсификация процесса теплообмена и снижение аэродинамического сопротивления,На чертеже показан воздухоподогреватель.Воздухоподогреватель содержит пу чок труб 1 с каплевидным профилем в сечении, установленных в газоходе 2 поперечно с ориентацией заостренной зоны каплевидного сечения в сторону вЫходного проема газохода 2 и вклю чением внутритрубного пространства в воздушный тракт 3, снабженный вентилятором 4. Труби 1 снабжены щелевыми отверстиями 5, расположенными продольными рядами в шахматном поряд кев заостренной зоне, а вентилятор 4 размещен после пучка труб 1 по ходу воздуха.Воздухоцодогреватель работает слеДующим образом. 25Трубы 1 омываются продуктаьк сгорания,...

Номер патента: 1651036

Опубликовано: 23.05.1991

Авторы: Стуканев, Шахов

МПК: F23L 15/04

Метки: воздуха, подогрева

...а к проему 14 подключенсбросной трубопровод 18,Устройство работает следующим образом,В зимнее время заслонка 8 (фиг, 2) находйтся в горизонтальном положении при минимальной температуре наружного воздуха. При пуске двигателя 17 расход воздуха небольшой, его обеспечивает вытяжной вентилятор 15. По мере прогрева двигателя 17 прогревается и теппообменная камера 3. При55 возрастании нагрузки увеличивается расход, воздуха. Дополнительно к воздуху, подаваемому вытяжным вентилятором 15, начинает поступать воздух иэ атмосферы через заборный канал 5 в теплообменную камеру 3.Наружный холодный воздух нагревается довольно интенсивно эа счет разделения теплообменной камеры 3 перегородкой 9 сначала в отсеке 10, а затем в отсеке 11. Интенсификация...

Номер патента: 1657859

Опубликовано: 23.06.1991

Автор: Лобанов

МПК: F23B 7/00, F23L 9/00, F23M 5/06 ...

Метки: топка

...свод 2, где проходит постепенно подсушку, разогрев и воспламенение, Эти процессы в значительной степени ускоряются за счет излучения тепла от горизонтальных балок свода. Далее слой перемещается решеткой в зону наиболее активного горения, не закрытую сводами, Здесь над слоем создаю-;я максимальные температуры, пламя над слоем излучает тепло, интенсивно прогревая передний и задний своды,На второй половине длины решетки горящий слой проходит под задним отражательным сводом 3, где за счет излучения от свода и создания в этой зоне повышенной температуры наиболее полно выгорают горючие из шлака,При движении слоя топлива на него из щелевых сопел 4 с обеих сторон решетки 1 подается воздух, способствующий турбулиэации воздуха в зоне горения...

Номер патента: 1657874

Опубликовано: 23.06.1991

Авторы: Белов, Бирюков, Енякин, Усман

МПК: F23C 7/02, F23L 9/00

Метки: вертикальная, камера, топочная

...топлива и части воздуха и сопла5 вторичного воздуха, расположенные на ееподу попарно с горелками, причем оси горелок 2 и сооветствующих им сопел 5 расположены в параллельных вертикальныхплоскостях, а сопла 5 отстоят от среза горелок 2 на расстоянии 2-8 диаметров выходного сечения горелок 2,Зависимость указанного расстояния сопел 5 от горелок 2 описывается эмпирической формулой где В - производительность горелки, т/ч (нм /ч 10 з);к - коэффициент, определяемый производительностью горелки; 30п - показатель степени, определяемый производительностью горелки;а - коэффициент избытка воздуха на выходе из топки;Ог - диаметр выходного сечения горел ки, м.Установлено, что В4 т /ч (или 4000 10 з нмз/ч для газообразного топлива) К - 6 и и - 0,5,...

Номер патента: 1657875

Опубликовано: 23.06.1991

Авторы: Бочкович, Райбер

МПК: F23L 15/00

Метки: газов, тепла, топливосжигающей, установки, утилизации

...в нее отводящий гаэоход 2, воздухонагревательный 3 и водонагревательный 4 (с воэможностью парогенерации) тевлообменники, а также линию 5 рециркуляции газов, подключенную своим входом к газоходу 2 за теплообменниками 3 и 4 и своим выходом к топливосжигающей установке 1, в частности к ее топке, В газоходе 2 размещены также дымосос 6 и клапан 7, а в линии 5 - клапан 8. Система содержит дополнительный теплообменник 9 с трактами греющей и нагреваемой среды, при этом первый иэ них включен в гаэоход 2 перед теплообменниками 3 и 4, а второй - в линию 5 рециркуляции.Система работает следующим образом, Отходящие газы от установки 1 пропускают через утилизатор, включающий теплообменник 9, 3 и 4, а затем дымососом 6 частично удаляют в...

Номер патента: 1657876

Опубликовано: 23.06.1991

Авторы: Зимин, Черняк

МПК: F23L 15/02

Метки: противоточный, регенеративный, теплообменник

...содержит также стопорный элемент 9, установленный на корпусе 1 над продольной перегородкой 2, и приводы поворота, подключенные к жалюзийным переборкам 6. Приводы поворота выполнены в виде расположенных в плоскости перегородки 2 упорных элементов 10 и скрепленных с жалюзи каждой переборки 6 ведущих штанг 11. Каждый сектор 7 дополнительно снабжен фиксатором 12 и направляющим элементом 13, размещенными с воэможностью взаимодействия со стопорным элементом 9, при этом фиксаторы 12 установлены с упором на теплообменную насадку 8.Теплообменник работает следующим обраЗом.При входе сектора 7 с насадкой 8 в отсек 3 греющей среды в результате теплообмена насадка 8 нагревается до температуры, превышающей при расчетном давлении температуру...

Номер патента: 1657877

Опубликовано: 23.06.1991

Авторы: Низовцева, Подольский, Попов, Проколов

МПК: F23L 15/04

Метки: рекуператора, теплообменный, элемент

...эавихрителя. Теплообменный элемент рекуператора работает следующим образом,Наружная среда - гэз-теплоноситель первдэет тепло теплопроводнастью или излучением наружной трубе 1. Плотность потока тепла не постоянна по окружности наружной трубы 1. Нагреваемую среду, в частности холодный воздух, подают.во внутреннюю трубу 2 через подводящий патрубок 3 и решетку 5, Далее нагреваемый гэз истекает из внутренней трубы 2 через щелевые пэтрубки 10 в кольцевой канал 9 между внутренней и наружной трубами. Газовыпускные патрубки 10 внутренней трубы 2 установлены попарнодиаметрально противоположно и тангеициально, т,е. так. что струи газа, выходящие из этих патрубков, создают момент сил вращения и приводят тем самым внутреннюю трубу, установленную при...

Номер патента: 1657878

Опубликовано: 23.06.1991

Авторы: Вятченина, Колесников, Ревин, Сельский, Сергеев

МПК: F23L 15/04

Метки: рекуператор

...канале и закрепленными на внутреннем коробе, а последний установлен с возможностью вращения. Фиг.2Составитель Т,НевероваТехред М. Моргентал Корректор М. Кучерявая Редактор И.Горная Заказ 1705 Тираж 361 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. ужгород, ул. Гагарина, 101 Изобретение относится к теплоутилиэирующим устройствам - рекуператорам,применяемым для нагрева воздуха в нагревательных и термических печах различногоназначения машиностроительной и металлобрабатывающей промышленности, и является усовершенствованием изобретенияпо авт,св. ЬЬ 1370372.Целью изобретения является повышение эффективности путем...

Номер патента: 1663324

Опубликовано: 15.07.1991

Авторы: Кияшко, Сапов, Сапова, Свинолобов

МПК: F23L 15/02

Метки: насадка, регенератора

...грани, равной 1,0-1,77, а также отношение ширины грани к минимальной толщине кирпича 1,86 - 2,6 выбраны из условий обеспечения неизменных габаритов насадки и типоразмера кирпича при увеличенной удельной поверхности нагрева насадки регенераторЕсли орине его г а.тношение высоты кирпича к ширани будет меньше 1,0, то резко1663324 Таблица 1 Таблица 2 возрастает время, затрачиваемое на укладку насадки.Если это отношение будет больше 1,77, то сокращается удельная поверхность нагрева и не обеспечивается строительная прочность насадки,Если отношение ширины грани кирпича к минимальной его толщине будет меньше 1,86, то не обеспечивается требуемая дельная поверхность нагрева. Если это отношение будет больше 2,6, то не обеспечивается строительная...

Номер патента: 1663325

Опубликовано: 15.07.1991

Авторы: Костюковская, Крейнин, Шагинян

МПК: F23L 15/04

Метки: рекуператора, теплообменный, элемент

...Т 1. Затем нагретый В удаляется через патрубок 5, Дальнобойность струй В в сторону расширения Т 2 возрастает как за счет снижения скорости сносящего потока в зазоре 3, так и вследствие увеличения диаметра отверстий 4, Результатом этого является большая величина коэффициента теплоотдачи к В от стенки Т 1. 1 ил. 0,2 - 0,8. К трубе 1 прикреплен выходной патрубок 5,Теплообменный элемент работает следующим образом.Холодный воздух поступает в полость трубы 2 и выходит перпендикулярными струями через отверстия 4 в зазор 3, где СЬ нагревается посредством отдачи тепла кон- О тактом от трубы 1 и поднимается к выходно- ( 1 му патрубку 5, СдДальнобойность воздушных струй возрастает в сторону сужения трубы 2. как за счет снижения скорости снося щего...

Номер патента: 1663326

Опубликовано: 15.07.1991

Авторы: Белокопытов, Еринов, Пилипенко, Полетаев, Сезоненко, Скотникова, Хорунжий

МПК: F23L 15/04

Метки: рекуператор

...6 и 7, боковыми стенками 8, 9, 10 и 11, разделительной стенкой 12 с отверстиями 13, к которым присоединены П-образные раздаточные трубы 14, распределительной пластиной 15, в которой имеются впускные и выпускные отверстия 16 и 17. Каждая П-образная раздаточная труба 14 по периметру своего основания присоединена к распределительной пластине 15, причем ось одной П-образ ной трубы 14 перпендикулярна осям одногоряда впускных отверстий 16.Короб 4 горячего воздуха образованкрышкой с присоединенными к ней патруб 1663326ками 6 и 7, боковыми стенками 8, 10 и 11, разделительной стенкой 12, П-образными раздаточными трубами 14 и распределительной пластиной 15.Входной конец каждой трубы 1 присоединен к отверстиям 16 распределительной пластины 15,...

Номер патента: 1665181

Опубликовано: 23.07.1991

Авторы: Гордеев, Джундубаев, Дубовцев, Осинцев, Рыжов, Смаков, Хидиятов

МПК: F23C 11/00, F23L 9/00

Метки: вертикальной, жидким, пылевидного, сжигания, топке, топлива, шлакоудалением

...пылевые факелы 12, за полняющие приподовое и пристенное пространство камеры 1 сгорания, а воздуш ными соплами 4 - воздушный поток 13, заполняющий приосеаую зону камеры 1 сгорания. 25Способ сжигания пылевидного топливаосуществляется следующим образом.Пылевоздушные. потоки через горелки 2и 3 вводят соответственно вдоль пода 10 и стен 9 камеры 1 сгорания. Попадая в каме ру 1 сгорания, потоки топливо-воздушной смеси воспламеняются и выделяют большое количество тепла, которое частично поглощается рабочей средой, протекающей в трубах экранов 8, располагаемых как 35 вдоль пода 10, так и вдоль стен 9. Образу ющиеся газообразные продукты сгораниядожигаются вторичными порциями воздуха, вводимыми в приосевую зону 11 топочной камеры, после...

Номер патента: 1665193

Опубликовано: 23.07.1991

Авторы: Гирдюк, Синяков, Цубанов

МПК: F23L 17/00, F24F 7/02

Метки: вытяжная, шахта

...виде оконногоблока с двойным остеклени- . ем, Внутренняя поверхность 7 шахты выполнена с возможностью поглощения солнечного лучистого излучения, Внутри шахты установлен поворотный клапан 8 для регулирования воздухопроизводительности. 2 ил. ным остеклением, а внутренность 7 шахты выполнена с вопоглощения солнечного излучевытяжной шахты установленклапан 8 для регулирования вводительности.Вытяжная шахта работает следующиобразом,В холодный период года при фиксированном положении поворотного клапанавоэдухопроизводительность шахты эавот температурного напора, равного расти температур воздуха внутри помещи наружного воздуха.С повышением температуры наружногвоздуха производительность шахты должнуменьшаться. Однако в переходный илый периоды в...

Номер патента: 1666874

Опубликовано: 30.07.1991

Авторы: Берзон, Бутылина, Герасимович, Горбач, Змушко, Пчелкин, Сидоренко

МПК: F23L 15/04

Метки: воздухоподогреватель, трубчатый

...через патрубок 4 поступает в пучок стеклянных труб 3, нагревается в них за счет теплоты, передаваемой ему через стенки более теплым вытяжным воздухом, протекающим по межтрубному пространству, и выходит через патрубок 7. Теплый вытяжной воздух поступает в межтрубное пространство через патрубок 5 и удаляется через патрубок 6, При этом поверхности участков труб 3 между трубными досками 1 и 14 целиком используются в качестве телпообменной поверхности для утилизации тепловой энергии вытяжного воздуха. 5 10 15 20 25 30 35 40 45 50 55 При температуре приточного воздуха, ниже которой тепловой энергии, утилизируемой воздухоподогревателем, не хватает, требуется дополнительный подогрев приточного воздуха, и воэдухоподогреватель работает в...

Номер патента: 1668818

Опубликовано: 07.08.1991

Авторы: Губинский, Забара, Затопляев, Лаврентьев, Патока, Пеккер, Руденко

МПК: F23L 15/04

Метки: рекуператор

...от дымовых газов теплообменные трубы 2 разогреваются. Холодный воздух поступает через подающий коллектор 6в О-образные теплообменные трубы 2, гдевоздух сначала проходит по кольцевому каналу 7, где подогревается и увеличивается вобъеме, затем через отверстия 9 входит вполость вставки 8 и истекает с большой скоростью из сопла 12 в канал теплообменнойтрубы 2.При истечении из сопла 12 осевой импульс воздушного потока в несколько разпревышает осевой импульс потока приобычном входе в цилиндрический каналтеплообменной трубы или импульс, характеризующий движение потока в кольцевомканале 7, образованном теплообменнойтрубой 3 и вставкой 8. При истечении пспокаиз сопла 12 имеет место удар потока, вследствие которого резко повышается его...

Номер патента: 1668820

Опубликовано: 07.08.1991

Авторы: Быстров, Мдивани, Рыжик, Хоменко

МПК: F23L 15/04, F24F 3/147

Метки: воздуха, вытяжного, теплоты, утилизации

...вдоль пучка труб и кинематически связана с упомянутым направляющим аппаратом. Составитель Т.Неверова Техред ККравчук Корректор А.Обручар Редактор Н.Рогулич Заказ 801 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д 1/5 Производственно-издательский комбинат "Патент"., г. Ужгород, ул, Гагарина.101 Изобретение относится к вентиляционной технике, может быть использовано при утилизации теплоты вытяжного воздуха и является усовершенствованием изобретения по авт,св.У 1 Й 20309,Целью изобретения является повышение эффективности при рабате вшироком диапазоне расходов и температур,На чертеже представлена схемаустройства для утилизации теплотывь 1 тяжного...

Номер патента: 1672126

Опубликовано: 23.08.1991

Авторы: Кузьменко, Штехман

МПК: F23L 15/02

Метки: воздухоподогревателя, регенеративного, ротор

...в каждом ярусе в зоне стыка смежных ячеек 4 поверх образующих их перегородок 2 и 3, а также в зоне зазоров между блоками 5 и 6 в ячейках 4, примыкающих к корпусу 1 и валу 10 ротора с перекрытием упомянутых зазоров. Обрамления 9 закреплены по периметру блоков 6 ниже их поясов 7 жесткости и плотно скреплены с последними. При этом обрамления 9 могут оснащен ротор, к последнему примыкают радиальные и периферийные уплотнения 11. Этими уплотнениями 11 воздухоподогреватель разделен на отсеки 12 и 13 греющей и нагреваемой среды с соответствующими патрубками подвода и отвода,Ротор работает следующим образом.Через отсек 12 ротора пропускают греющий гаэ, а через отсек 13 - нагреваемый воздух. Греющий газ направляется в блоки 5 и 6...

Номер патента: 1672127

Опубликовано: 23.08.1991

Авторы: Графман, Казакова, Максименко

МПК: F23L 15/04

Метки: рекуператор

...с увеличивающимся в сторону выходного проема 5 поперечным сечением, В газоходе рекуператор установлен с опиранием на упоры 13. На боковых стенках короба 3 закреплены турбулизаторы 14.Рекуператор работает следующим образом.Горячие дымовые газы, омывая наружную поверхность кожуха 9, нагревают ее, при этом часть холодного воздуха поступает через входной патрубок 1 в перепускной канал 7, Его количество регулируют органом 8, Движущийся с большой скоростью воздух в канале 7 отбирает тепло от передней боковой стенки 10, не давая ей возможности перегреться. Основная часть холодного воздуха поступает через проем 4 внутрь короба 3, где направляющими перегородками б разделяется на потоки, поворачивается на 90 и движется вниз. Выйдя эа...
