Шибер для боровов отражательных и тому подобных печей

Номер патента: 55509

Шибер для боровов отражательных и тому подобных печей. Страница 2.

ZIP архив

Текст

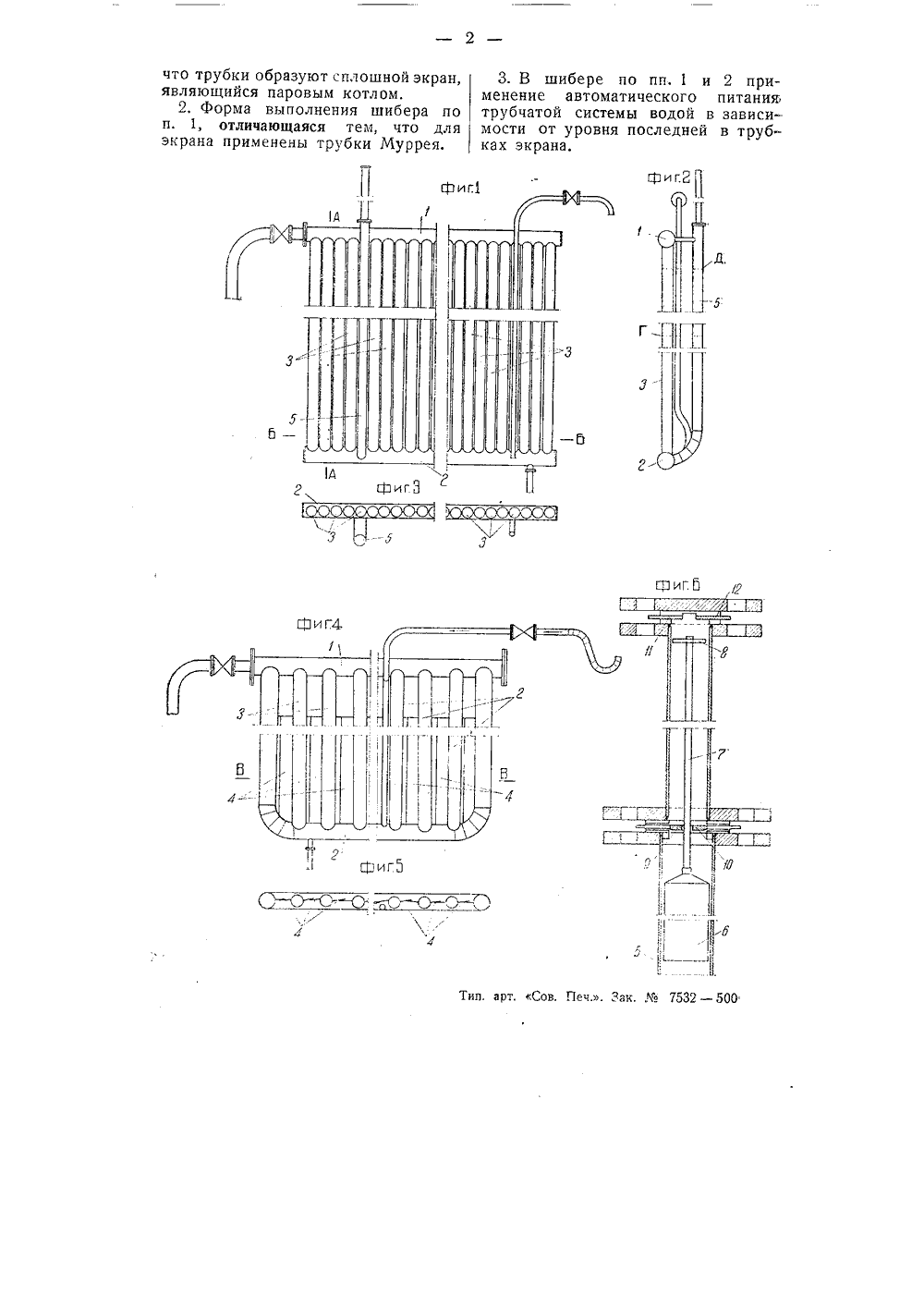

Зарегистоировано в Бюро последющел регистрацииизобретений Госплана при СНК СССР А. В. Курьято. Шибер для боровов отражательных и тому подобных печей, Заявлено 26 января 1938 года в НКЧМет за Мф 14070. Опубликовано 31 августа 1939 года. оставляются зазоры в 5 лм, заполняемые нанлавкой электросварки,В качестве вертикальных трубок могут быть применены трубки Муррея с плавниками 4 (фиг. 4 и 5), причем, во избежание прососа газов сквозь температурные зазоры, эти последние уплотняются асбестом,Для питания шибера водой служит трубопровод б (фиг, 1, 2, 3) с электрическим регулятором, состоящим из помещенного в трубопроводе поплавка б (фиг. 6), к которому при помощи стержня 7 прикреплена пластинка 8. Когда уровень воды в труб. ках экрана и в трубопроводе 5 достигает уровня Г (фиг. 2), пластинка 8 опускается до контактов 9 и 10 и замыкает ток реле, включающего питательный насос. Когда уровень воды доходит до уровня Д, пластинка 8, поднявшись до контактов 11 и 12, замыкает ток реле, выключающего питагельный насос. Изобретение касается шибера для боровов отражательных и тому подобных печей, выполненного в виде двух горизонтальных коллекторов, соединенных между собой верти. кальными трубками.В предлагаемом шибере этого рода трубки образуют сплошной экран, являющийся паровым котлом, причем для экрана применены трубки Муррея, В этой трубчатой системе применено автоматическое питание во. дой в зависимоети от уровня этой последней в трубках.На чертеже фиг, 1 изображает вид шибера спереди; фиг, 2 в разрез по линии А - А на фиг. 1; фиг, 3 - разрез по линии Б - Бна фиг. 1; фиг. 4 - вид спереди шибера из трубок Муррея; фиг, 5 - разрез по линии В - В на фиг, 4 и фиг, 6 - вертикальный разрез регулятора питания.Два горизонтальных коллектора 1 и 2 соединены между собой вертикальными трубками 3 (фиг. 1, 2 и 3)так, что эти трубки образуют сплош. ной экран, предназначенный служить шибером для боровов отражательных печей, и вместе с тем совокупность коллекторов и трубок образует паровой котел. При изготовлении шибера между образующими труб Предмет изобретения. 1, Шибер для боровов отражатель. ных и тому подобных печей, выполненный в виде двух горизонтальных коллекторов, соединенных вертикальными трубками, отличающийся тем,циг.22 АФи что трубки образуют сплошной экран, являющийся паровым котлом,2. Форма выполнения шибера по п. 1, отличающаяся тем, что для экрана применены трубки Муррея. 3. В шибере по пп. 1 и 2 применение автоматического питания трубчатой системы водой в зависимости от уровня последней в трубках экрана. ип. арт, Сов. Печ Рак. Я 7532 - 50 О

Смотреть

Заявка

14070, 26.01.1938

Курьято А. В

МПК / Метки

МПК: F23L 13/00

Метки: боровов, отражательных, печей, подобных, тому, шибер

Опубликовано: 01.01.1939
