F02B 19/12 — с принудительным зажиганием
Двигатель внутреннего горения
Номер патента: 8377
Опубликовано: 30.03.1929
Автор: О-Во
МПК: F02B 19/12
Метки: внутреннего, горения, двигатель
...свечу, Кроме того, при таком расположении ухудшается действие свечи. Свеча состоит из цилиндрического, или конического тела из изоляционного материала, вокруг ко. торого обвита проволока, которая может накаливаться электрическим током. Для удобства установки, дли. на ее в большинстве случаев больше, чем диаметр торцевой .поверхности. Поэтомч активные в смысле зажигания, поверхности располагаются преимущественно по боковым поверхностям запальной свечи,т. е. поверх нагревательнои проволоки, спирально обвитой вокруг последней. В предлагаемом двигателе запальная свеча располагается так, что она либо перекрещивается с направлением вспрыскивания горячего, либо параллельна ему.На чертеже фиг, 1 изображает камеру воспламенения двигателя...
Предкамера для двигателей внутреннего сгорания со сжатием топливо-воздушной смеси и электрическим зажиганием
Номер патента: 83940
Опубликовано: 01.01.1950
Автор: Нигаматов
МПК: F02B 19/12
Метки: внутреннего, двигателей, зажиганием, предкамера, сгорания, сжатием, смеси, топливо-воздушной, электрическим
...возможность использовать стандартную аппараТуру ЗЗХКРТГЭННЯ, ШИРОКО ПрНМСНЯСМУК) на ЗВТОЪЕООННПЫЖЬ 1 Х ДВНГЗТЕЛЯЬПредкамера отличается от известных тем, что проходное сечение соединительной горловины тутежду почестями предкамеры и цилиндра имеет такую величину, при которой давление конца сэкатия в предкамере домино соответствовать обычным степеням сжатия бензиновых двигателей, тогда как давление конца сжатия в цилиндре должно быть близким к давлению конца сжатия дизелей.Благодаря этому сопротивление воздушного променцгтка между электродатхттт свечи заисигаттия будет таким же. как и при работе в двигателях низкого сжатия. С другои стороны, наличие высокой степени сжатия в цилиндре обеспечит высокую экономичность и мощность...
Предкамера тепловой машины
Номер патента: 383857
Опубликовано: 01.01.1973
МПК: F02B 19/12
Метки: предкамера, тепловой
...25 впускного патрубка15 но пройдя полости 26 и 27 чзолотника 19 и полость 29 пчерез окна 24 и сопло 23 пкамеры 1 сгорания.По достижении заданного давления заряд ки система автоматически путем прекращениясилового воздействия на нажимную тарелку 14 перемещает клапан б в крайнее верхнее положение. Клапан садится на седло 10 и разобщает полости 26 и 27, тем самым прекращая 25 подачу смеси. Биутренние объемы камеры сгорания и предкамеры изолируются от внешней среды, Шток 17, перемещаясь в крайнее верхнее положение, через шаровую опору 18 передвигает запорный золотник 19, который пере- ЗО крывает продувочные окна 24 вставки 22.383857 15 оставител Л. Синан Техред Т. Курнлко ич и Т. Гревцова едактор Е. Караулова Корректоры: М. Га Типография,...
Способ сжигания топливо-воздушной смеси
Номер патента: 366273
Опубликовано: 01.01.1973
Автор: Чеповский
МПК: F02B 19/12
Метки: сжигания, смеси, топливо-воздушной
...и состав поступающей смеси зависят от режима работы двигателя, Смесь, смешиваясь с остаточным количеством отработанных газов, образует заряд основной ка- О меры 1. При такте всасывания дополнительная камера 2 заполнена остаточными отработанными газами. На такте сжатия вследствие повышения давления в цилиндре 6 часть заряда, а следовательно, и часть смеси основ ной камеры 1 перетекает по соединительномуканалу 3 в дополнительную камеру 2, образуя заряд последней. В конце сжатия заряд основной камеры 1 воспламеняют при помо.щи свечи 4. Факел заряда основной камеры, О пройдя через канал 3, воспламеняет заряд вкамере 2. Вследствие расположения свечи 4 у устья канала 3 факел поступает в камеру 2 по кратчайшему пути, что способствует...
Форкамерный двигатель внутреннего сгорания
Номер патента: 699212
Опубликовано: 25.11.1979
Автор: Староверов
МПК: F02B 19/12
Метки: внутреннего, двигатель, сгорания, форкамерный
...торца к другому. Во вспомогательнойкамере 4 установлена свеча зажигания 1 О7 и клапан 8 для подачи обогащеннойсмеси, В основной камере сгорания 1устаноилены впускной 9 и выпускной 10клапаны.Пробка в зоне выхода канавок в основ ную камеру сгорания может иметь срез11, перпендикулярный плоскости расположения канавок,Поверхность канавок может быть снабжена жаростойким покрытием 12, теплопроводность которого меньше теплопроводности материала пробки.При работе двигателя на такте впускапроисходит продувка вспомогательной камеры переобогащенной смесью при перетекании газов из вспомогательной камеры в основную, а столкновение струй подострым углом приводит к дополнительномудроблению капель топлива, что особенноэффективно для непрогретого...
Камера сгорания двигателя внутреннего сгорания с форкамерно факельным зажиганием
Номер патента: 721554
Опубликовано: 15.03.1980
МПК: F02B 19/12
Метки: внутреннего, двигателя, зажиганием, камера, сгорания, факельным, форкамерно
...клапаном 3 подачи запального топлива соединена каналом 4 с цилиндром 5 двигателя, В канале 4, соединяюшем форкамеры с цилиндром 5 двигателя, выполнена многозаходная нарезка 6. Глубина нарезки 6 составляет 0,10-0,15 диаметра канала 4, длина канала 4 равна 1,5-2,0 его диаметра, а обьем форкамеры 1 составляет О, 03-0,05 суммарного объема камер,каз 96(2 Подписно 3 7215Двигатель внутреннего сгорания с форкамер на-факельным зажиганием работает следующим образом.При продувке цилиндра двигателя форкамера 1 очищается от продуктов сгора нияпредыдущего цикла и заполняется топливным газом (богатой топливо-воздушной смесью) через встроенный клапан 3. При сжатии топливо-воздушной смеси в цилиндре 5 двигателя, часть объедненО ной смеси перетекает в...
Двигатель внутреннего сгорания
Номер патента: 886758
Опубликовано: 30.11.1981
МПК: F02B 19/12
Метки: внутреннего, двигатель, сгорания
...6, выполненов виде электродного стержня 11 и од-.нозлектродной свечи, ось которой 12наклонена под углом 2-10 к оси 13,проходящей через центр предкамеры ипараллельной оси 14 цилиндра 2.1 ОДвигатель работает следующим образом,При движении поршня 5 вниз от верхней мертвой точки к нижней воздух засасывается через впускной канал и,15размещенный в канале впускной клапанв цилиндр 2, в основную камеру сгорания 1 и предкамеру 6.Топливо впрыскивается из распыляющих отверстий устройства 8 для инжек 20тирования топлива на центральный стержень устройства 9 для зажигания, размещенное в предкамере 6, Угол распыластруи составляет 80 О,При движении поршня 5 вверх в поло 23жение верхней мертвой точки 10-70воздуха, находящегося в цилиндре 2,сжимается и...
Форкамера
Номер патента: 968493
Опубликовано: 23.10.1982
Авторы: Глонти, Джаноян, Месхи
МПК: F02B 19/12
Метки: форкамера
...зажигания и канал для отвода продуктов сгорания.На фиг.1 изображена Форкамера; на фиг. 2 -сечение А-А на фиг. 1.Форкамера содержит корпус 1 ху Прикрытый крышкой 2. В рабо лости камеры расположен теплов ран 3, выполненный в виде поло нуса. Соосно с экраном в верхи крышке расположена Форсунка 4 и здесь же (в плоскости поперечного сечения А-А) с тангенциальным выходом на рабочую поверхность размещены каналы 5 Для подвода воздуха. Со стороны основания корпуса (за экраном) размещена свеча 6 и каналы 7 для отвода продуктов сгорания. Экран делит камеЪ968493 формула изобретения Составитель Ю. Сладковскийазаренко Техред С.Мигунова Корректор М. Демчи дактор В. з 8103/61 ВНИИПИ по 113035, Москвараж 552осударствелам изобреЖ, Рауш Подписное ого...
Форкамера
Номер патента: 1002629
Опубликовано: 07.03.1983
Авторы: Глонти, Джаноян, Месхи
МПК: F02B 19/12
Метки: форкамера
...корпуса 1 и кожуха 3 образованаполость кольцевой воздушной камеры 4с патрубком 5 для соединения с источником воздуха и каналами 6 для подвода воздуха в форкамеру, Сверху кожухприкрыт крышкой 7. В рабочей полости камеры расположен тепловой экран 8, Соосно с экраном в крышке рас"положена форсунка 9 и здесь же размещены тангенциально каналы 10. За эк рраном расположена свеча 11 зажиганияи каналы 12 для отвода продуктов сгорания, Экран делит рабочую полостьФоркамеры на две эоны: постоянногосмесеобразования Б и постоянного горения В.Ооркамера работает следующим образом,После кратковременного включениясвечи 1 зажигания и образования ядра пламени у ее электродов в зоне,постоянного горения зажигается стационарный факел. Топливо,...
Двигатель внутреннего сгорания с принудительным зажиганием
Номер патента: 1009281
Опубликовано: 30.03.1983
Автор: Райнхард
МПК: F02B 19/12
Метки: внутреннего, двигатель, зажиганием, принудительным, сгорания
...для регулирования ее температуры. Это устройство представляет собой теплопроводящую плиту 10, выполненную иэ меди и прочно сваренную с электрододержателем 11,с зазором 12 между плитой 10 и корпусом 4 камеры 3 и с зазором 13 между корпусом 4 и стаканом 5. Зазор 12 может быть изменен при вращении плиты 10 или электрододержателя 11. Корпус 4 выполнен из металла, обладающего хорошей теплопроводностью и относительно большим коэффициентом теплового расширения, например из меди. Электрододержатель 11 несет на себе изолятор 14 с цапфой 15 для соединительного кабеля. зажигания. Изолятор 14 в плите 10 переходит в трубку 16, в которой размещен второй электрод 17. Между электродами 9 и 17 существует промежуток, пробиваемый искрой при зажигании....
Двигатель внутреннего сгорания
Номер патента: 1022667
Опубликовано: 07.06.1983
Авторы: Масами, Норихико, Тацуо, Тойоказу
МПК: F02B 19/12
Метки: внутреннего, двигатель, сгорания
...резьбовая часть свечи связанас одним с одним из элементов вставки,а электроды свечи размещены в Факельном канале, резьбовая часть свечи 45связана с первым элементом вставки,На фиг, 1 представлен предлагаемыйдвигатель с вставкой, установленнойсо стороны, противоположной основнойкамере; на Фиг 2 - то же, с вставкой, установленной со стороны основной камеры сгорания; на фиг, 3то же, с вставкой, выполненной издвух элементов; на фиг. 4 - то же,резьбовая часть свечи. связана свставкой,Двигатель (фиг. 1) содержит основную камеру 1 сгорания, ограниченнуюголовкой 2 цилиндра 3 и днищем поршня4, вспомогательную камеру 5 сгорания,сообшенную с основной камерой 1 при ЬО помощи факельного. канала 6 и образо. ванную вставкой 7, установленной...
Способ работы двигателя внутреннего сгорания
Номер патента: 1188347
Опубликовано: 30.10.1985
Авторы: Амосов, Дьяченко, Мотлохов, Цеслинский
МПК: F02B 19/12
Метки: внутреннего, двигателя, работы, сгорания
...камеры 1-4 подключены кобщему коллектору 24.Двигатель согласно предлагаемому способу работает следующим образом.В карбюратор 22 подают воздухи топливо. Состав получаемой топливовоздушной смеси изменяют с помощьютопливного жиклера с регулируемымпроходным сечением ( не показан ) всоответствии с задаваемым режимом работы двигателя в пределах, соответствующих изменению коэффициентаизбытка воздуха от 0,07-1,0. Приэтом на режимах внешней характеристики значения коэффициента избыткавоздуха выдерживают в пределах 0,070,1 и увеличивают его по мере снижениянагрузки. Полученная топливовоэдушнаясмесь поступает в компрессор. Сжатуюдо давлений 0,2-0,7 МПа топливовоздушную смесь подают с помощью автоматических форсунок 17-20 в предкамеры 9-12 на такте...
Способ работы двигателя внутреннего сгорания
Номер патента: 1229394
Опубликовано: 07.05.1986
Авторы: Джаноян, Махалдиани, Месхи
МПК: F02B 19/12
Метки: внутреннего, двигателя, работы, сгорания
...в основной камере и повысить экономичность роторного двигателя,Цель изобретения - повьшениеэкономичности двигателя путем болееполного использования продуктов неполного сгорания.Для достижения поставленной целигорение в форкамере поддерживаютнепрерывно и топливовоздушную смесьформируют в отдельной зоне форкамерыпутем образования пленки топлива нанагретой поверхности, отделяющейэту зону от зоны горения, и введениявоздуха в зону испарения топлива споверхности пленки,Пленку образуют путем подачи струитоплива и растекания ее на нагретойповерхности,Струю подают в виде полого конуса,Воздух, вводимый в зону испарениятоплива с поверхности пленки, предварительно подогревают теплом форкамеры, 1229394На чертеже приведена форкамера,...
Способ работы двигателя внутреннего сгорания
Номер патента: 1359447
Опубликовано: 15.12.1987
Автор: Молчанов
МПК: F02B 19/12
Метки: внутреннего, двигателя, работы, сгорания
...капель, и с расположенной вокруг ядра периферийной частью, состоящей из более мелких капель, При использовании прямоточной предкамеры 2 с внутренним объемом 2-77. общего объема сжатия "ядро" топливного Факела 8, в котором заключена основная масса топлива, впрыскиваемого Форсункой 3, будет жесткой" струей, т.е. прямым током проникать сквозь пред- камеру 2 и соосный струе соединительный канал 5 в основную камеру 6, При этом периферийная часть топливного факела 8 из-за более широкого конуса распыливания не сможет проникнуть в основную камеру 6, поскольку диаметр соединительного канала 5 выполнен равным диаметруядра топливного Факела 8.Отделенная каналом 5 периферийная часть топлива при осуществлении подачи топлива эа 25-45до верхней мертвой...

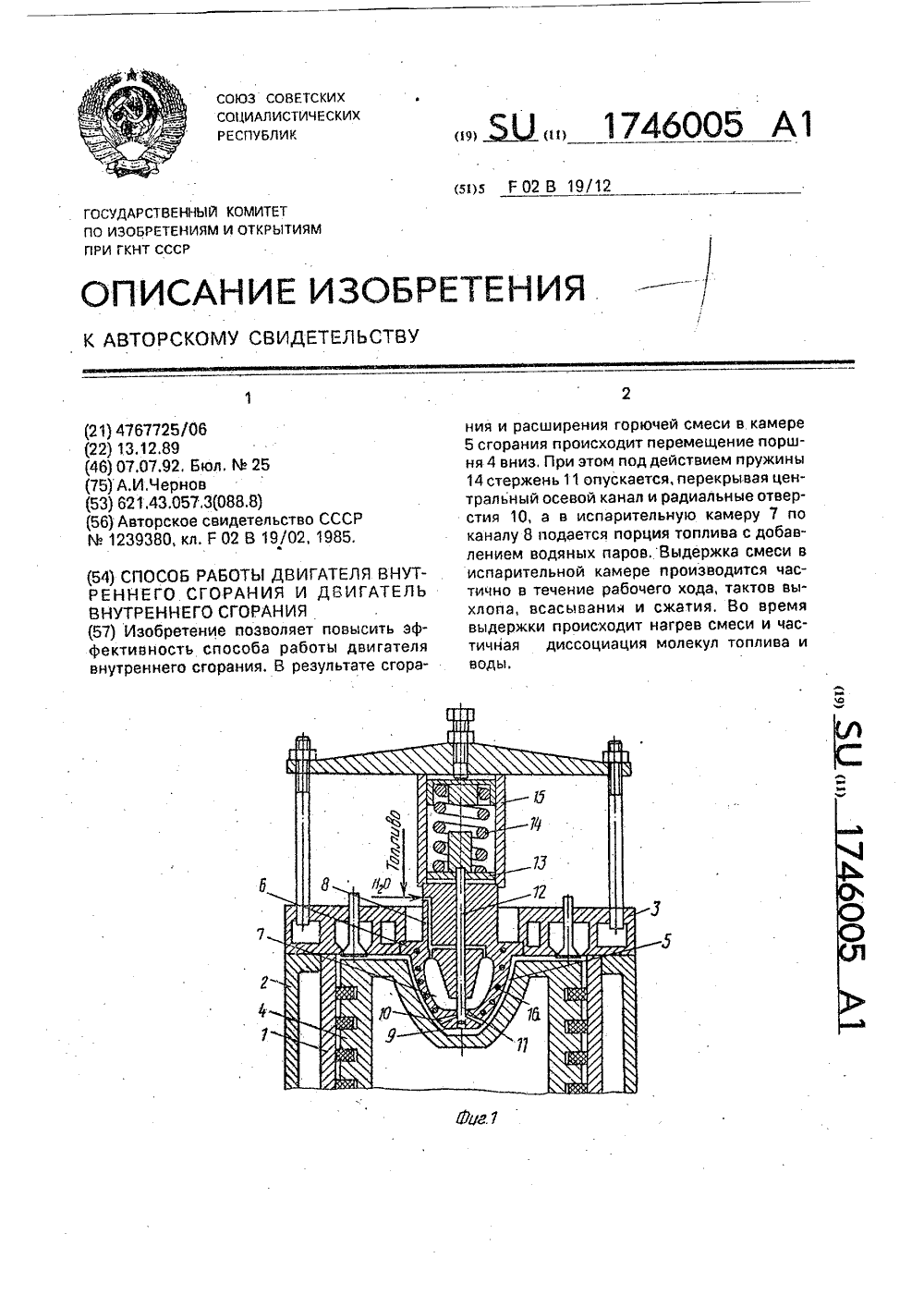

Способ работы двигателя внутреннего сгорания и двигатель внутреннего сгорания
Номер патента: 1746005
Опубликовано: 07.07.1992
Автор: Чернов
МПК: F02B 19/12
Метки: внутреннего, двигатель, двигателя, работы, сгорания
...нагревание смеси, распад молекул топлива на составляющие его атомы углерода и водорода и диссоциация паров воды на Н 2 и О, Поскольку кислорода образуется небольшое количество, то воспламенения топлива не происходит.При подходе поршня к ВМТ в камере сгорания достигается большое давление, под действием которого стержень 11 поджимается, преодолевая силу пружины 14 и открывая перепускные отверстия. При этом небольшое количество воздуха из камеры 5 сгорания поступает в испарительную камеру 7, в результате чего происходит семовоспламенение топлива. Поскольку кислорода в камере имеется небольшое количество, то воспламенение топлива происходит без детонации. При воспламеннии топлива происходит повышение давления в испарительной камере,...
Двигатель внутреннего сгорания
Номер патента: 1753757
Опубликовано: 27.02.1995
Автор: Чеповский
МПК: F02B 19/12
Метки: внутреннего, двигатель, сгорания
1. ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ, содержащий основную камеру, образованную днищем поршня, размещенного в цилиндре, и огневым днищем головки цилиндра, снабженным впускным и выпускным клапанами и вытеснителем -образной формы, дополнительную камеру, выполненную в головке цилиндра и сообщенную с основной камерой при помощи соединительного канала, расширяющегося в сторону последней, и свечу зажигания с электродами, размещенную вблизи соединительного канала, отличающийся тем, что, с целью повышения эффективных показателей и снижения токсичности отработавших газов, в головке цилиндра выполнена свечная полость с размещенными в ней электродами свечи, соединенная с основной камерой и...
