Номер патента: 1451318

Опубликовано: 15.01.1989

Авторы: Аспандияров, Байбасунов, Достияров, Ермекбаев

МПК: F02M 25/06

Метки: внутреннего, газов, двигателя, отработавших, рециркуляции, сгорания

...отвода, выполнен ного в виде электроизоляционного болтового соединения, выведена за пределы проставки 4 и подсоединена к проводнику 13. Устройство рециркуляции отработавших газов двигателя внутреннего сгорания работает следующим образом.При работе двигателя 1 на частичных нагрузках топливная пленка, образующаяся в задроссельном пространстве карбюратора 2, стекая по стенке проставки 4, поступает в кольцевую расточку 8. Проставка 4 выполнена таким образом, что диаметр отверстия до и после кольцевой расточки 8 равен диаметру задроссельного пространства карбюратора 2 и диаметру выпускного трубопровода 3, а диаметр кольцевой расточки 8 имеет больший размер и играет роль топливо- сборника. Кольцевая расточка 8 имеет шеро 10 15 20 25 30...

Номер патента: 1432255

Опубликовано: 23.10.1988

Авторы: Аспандияров, Борисов, Достияров, Ермекбаев, Мирочник

МПК: F02M 31/18

Метки: внутреннего, двигатель, сгорания

...часть устанавливается внутри выхлопной трубы 6, Далее подогретое топливо через отверстие 10 струйками поступает наповерхность выхлопной трубы 6. Такимспособом на этой поверхности образуется пленка стекающего топливаКоличество пара определяется поверхностьюиспарения выхлопной трубы 6. Излишкинеиспарившегося топлива (что частобывает при пуске и остановке) черезсливной патрубок 13 поступают обратно в топливную систему 15,Поток воздуха подается в циклон 3через патрубок 4, где происходит егозавихрение. Далее воздух отводитсяв кольцевой канал 7 с направляющимилопатками 8 противоточно стекающейпленке топлива. В результате противоточного движения топлива и воздухав паросборнике 5 образуется однородная смесь паров топлива и воздуха.Процесс...

Номер патента: 1420224

Опубликовано: 30.08.1988

Авторы: Аспандияров, Байбосунов, Ермекбаев

МПК: F02M 25/06

Метки: внутреннего, газов, двигателя, отработавших, рециркуляции, сгорания

...впускной патрубок 3 и установленную на головке 2 блока цилиндров ироставку 4 с раз мещенными в ией втулками 5, соединенными подводящими трубками 6 через регуля.тор 7 подачи рециркулируемых газов и перепускной трубопровод 8 с выпускным патрубком 9. Во втулках 5 на внутренней по 20 верхности выполнена трапецеидальная резьба 10, а в ироставке тангенциально к резьбе - каналы1. Проставка 4 размещена в зоне впускного клапана 12.Устройство работает следующим образом.При работе двигателя 1 на частичной 25 нагрузке топливная пленка, образующаяся н задроссельном пространстве карбюратора, стекая по стенкам впускного иатрубка, поступает во впадины трапециедальной резь бы 10 втулок 5 простанки 4.Горячие отработавшие газы из выпускного...

Номер патента: 1321888

Опубликовано: 07.07.1987

Авторы: Аспандияров, Ермекбаев, Мусабеков, Сазаев

МПК: F02M 31/18

Метки: внутреннего, двигатель, сгорания

...установленными в каждой трубке 16 подачи испаренного топлива, а камера 18 подогрева топлива снабжена сливным патрубком 25.Двигатель внутреннего сгорания работает следующим образом.При работе двигателя 1 через клапан 12 топливо поступает в змеевик 9, в котором происходит его предварительный подогрев, С целью эффективного использования тепловой энергии отработавших газов, змеевик 9 выполняется из теплопроводного материала, например меди, и его большая часть устанавливается внутри выхлопной трубы б. Далее подогретое топливо через отверстия 10 струйками поступает на поверхность выхлопной трубы 6. Таким способом па этой поверхности образуется пленка стекающего топлива. Количество топливного пара определяется поверхностью испарения выхлопной...

Номер патента: 1263892

Опубликовано: 15.10.1986

Авторы: Аспандияров, Борисов, Достияров, Ермекбаев, Мирочник

МПК: F01N 3/08

Метки: внутреннего, выпускная, двигателя, сгорания

...фланцевое соединение 17 к массе двигателя.Участок 6 выпускной трубы 3 снабжен прорезями 18, например продольными, для того, чтобы процесс взаимодействия выхлопных газов с атмосферным воздухом начинался внутри электрода 8,При работе двигателя 1 внутреннего сгорания образуется поток отработавших газов, который из выхлопного коллектора 4 удаляется через выпускную трубу 3, глушитель 2 в атмосферу, эжектируя в кольцевой зазор 12 атмосферный воздух на холостом ходу двигателя 1. При движении автомобиля атмосферный воздух также захватывается в кольцевой зазор 12. Таким образом, в кольцевом зазоре 12осуществляется в общем случае эжекционно-инжекционный процесс движения воздушного потока, вызывающий интенсивное смешивание его с потоком...

Номер патента: 1196526

Опубликовано: 07.12.1985

Авторы: Алин, Аспандияров, Греков, Ермекбаев, Мусабеков, Сазаев

МПК: F02M 31/18

Метки: внутреннего, двигатель, сгорания

...установлены направляющие лопатки 8, а выхлопная труба 6 снабжена змеевиком 9, большая часть которого установлена внутри нее, а меньшая - на ее поверхности, причем в меньшей части змеевика 9 со стороны, примыкающей к выхлопной трубе 6, выполнены отверстия 10.Кроме того, трубопровод 11,содержит клапан 12, циклон 3 снабжен сливным патрубком 13, соединенным с дренажным трубопроводом 14 подачи топлива в топливную систему 15, и трубками 16, подключенными к впускному коллектору 17 подачи воздуха в двигатель 1. Устройство работает следующим образом.При работе двигателя 1 через клапан 12 топливо поступает к змеевику 9, в котором происходит его предварительный подогрев. С целью эффективного использования тепловой энергии отработавших газов,...

Номер патента: 1134756

Опубликовано: 15.01.1985

Авторы: Аспандияров, Байбосунов, Достияров, Ермекбаев

МПК: F02M 25/06

Метки: внутреннего, двигатель, сгорания

...и с впускным трубопроводом через выпускной патрубок, причем, часть трубки рециркуляции отработавших 5О1520 45 50 55 газов, примыкающая к выпускному трубопроводу, подключена к впускному патрубку теплообменника, а другая часть - к его выпускному патрубку, часть трубки рециркуляции, примыкающая к выпускному грубопроводу, снабжена дозатором, а другая часть выполнена в виде змеевика и размещена в теплообменнике ниже уровня топлива, причем, в теплообменнике над змеевиком и ниже уровнем топлива установлена успокоительная решетка, а выше уровнем топлива размещен сепаратор.На чертеже изображена схема двигателя.Двигатель 1 содержит выпускной трубопровод 2 с подключенной к нему частью 3 трубки рециркуляции отработавших газов, впускной...

Номер патента: 1108231

Опубликовано: 15.08.1984

Авторы: Аспандияров, Байбосунов, Ермекбаев, Сазаев

МПК: F02M 25/06

Метки: внутреннего, газов, двигателя, отработавших, рециркуляции, сгорания

...2 - проставка; на фиг, 3 - разрез А-А на фиг, 2.Устройство рециркуляции отработавших газов двигателя 1 внутреннего сгорания содержит карбюратор 2, впускной трубопровод 3 и установленную между карбюратором 2 и трубопроводом 3 проставку 4, соединенную трубопроводом 5 через регулятор 6 подачи отработавших газов с выпускным трубопроводом 7. В проставке 4 выполнены кольцевая расточка 8 с накаткой и канал 9.Устройство работает следующим образом, При работе двигателя на частичных нагрузках топливная планка, образующаяся в задроссельном пространстве карбюратора 2, стекая по стенке проставки 4, поступает в кольцевую расточку. Проставка 4 выполнена таким образом, что диаметр отверстия до и после кольцевой расточки 8 равен диаметру задроссельного...

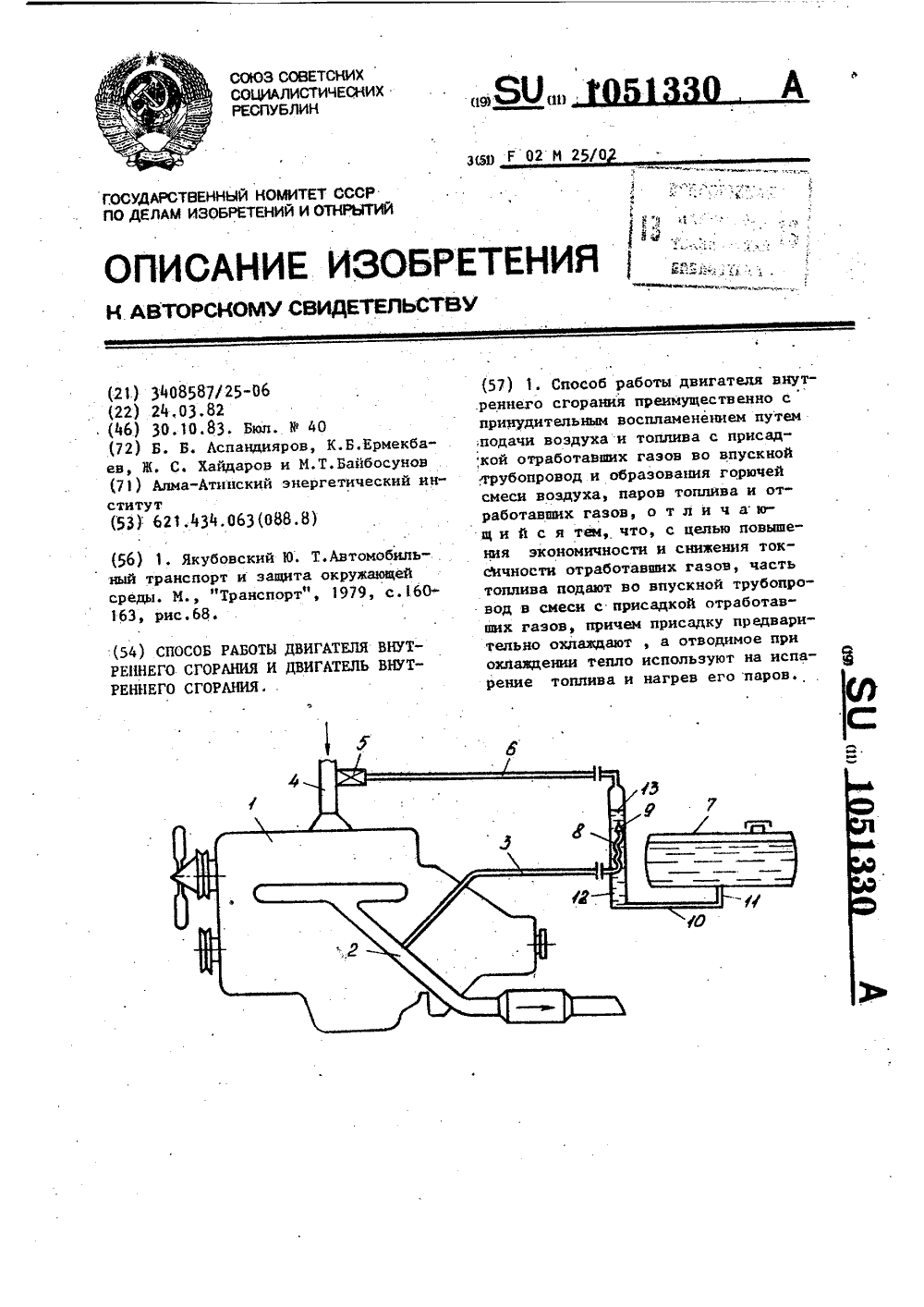

Номер патента: 1051330

Опубликовано: 30.10.1983

Авторы: Аспандияров, Байбосунов, Ермекбаев, Хайдаров

МПК: F02M 25/07

Метки: внутреннего, двигатель, двигателя, работы, сгорания

...содержащий впускной и выпускной трубопроводы, топливную магистраль подвода топлива от топливного бака, трубку рециркуляции отработавших газоЪ, соОбщающую впускной и выпускной трубопроводы,и снаб3 105133 женную регулировочным клапаном, дополнительно содержит теплообменник отработавшие газы - топливо, а трубка рециркуляции выполнена из двух частей, одна из которых примыкает к выпускному трубопроводу а другая - к впускному, теплообменник выполнен смешивающим в виде резервуара постоянного уровня топлива, сообщенного с топливной магистралью и магистралью 10 отработавших газов - через впускной патрубок, и с впускным трубопроводом через выпускной патрубок,причем часть трубки рециркуляции отработав-. ших газов, примыкающая к выпускному 1 Б...

Номер патента: 655649

Опубликовано: 05.04.1979

Авторы: Абетова, Ермекбаев, Оспанов, Рахимжанов

МПК: C01G 21/00

Метки: галенита, растворения

...растворения галенита.Поставленная цель достигается описанным способом растворения галенита; заключающимся в обработке его 10- 15-ным раствором соляной кислоты, содержащим 2,5-5 г хлората калия.Отличительным признаком является то, что в качестве растворителя используют 10-15-ный раствор соляной кислоты, содержащий 2,5-5 г хлората калия.Указанное отличие позволяет сократить время протекания процесса до10-15 мин с полным переходом галенитав раствор.Использование соляной кислоты концентрацией менее 10 снижает извлечение галенита до 98, а использование соляной кислоты более 15 нежелательно из-за большого выделения хлора.Содержание хлората калия и соляной кислоте менее 2,5 г снжает извлечение галенита до 85, а увеличение содержания...
