Способ крепления выемочных выработок, используемых повторно
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1567784
Авторы: Белоглазов, Ильина, Макаров
Текст

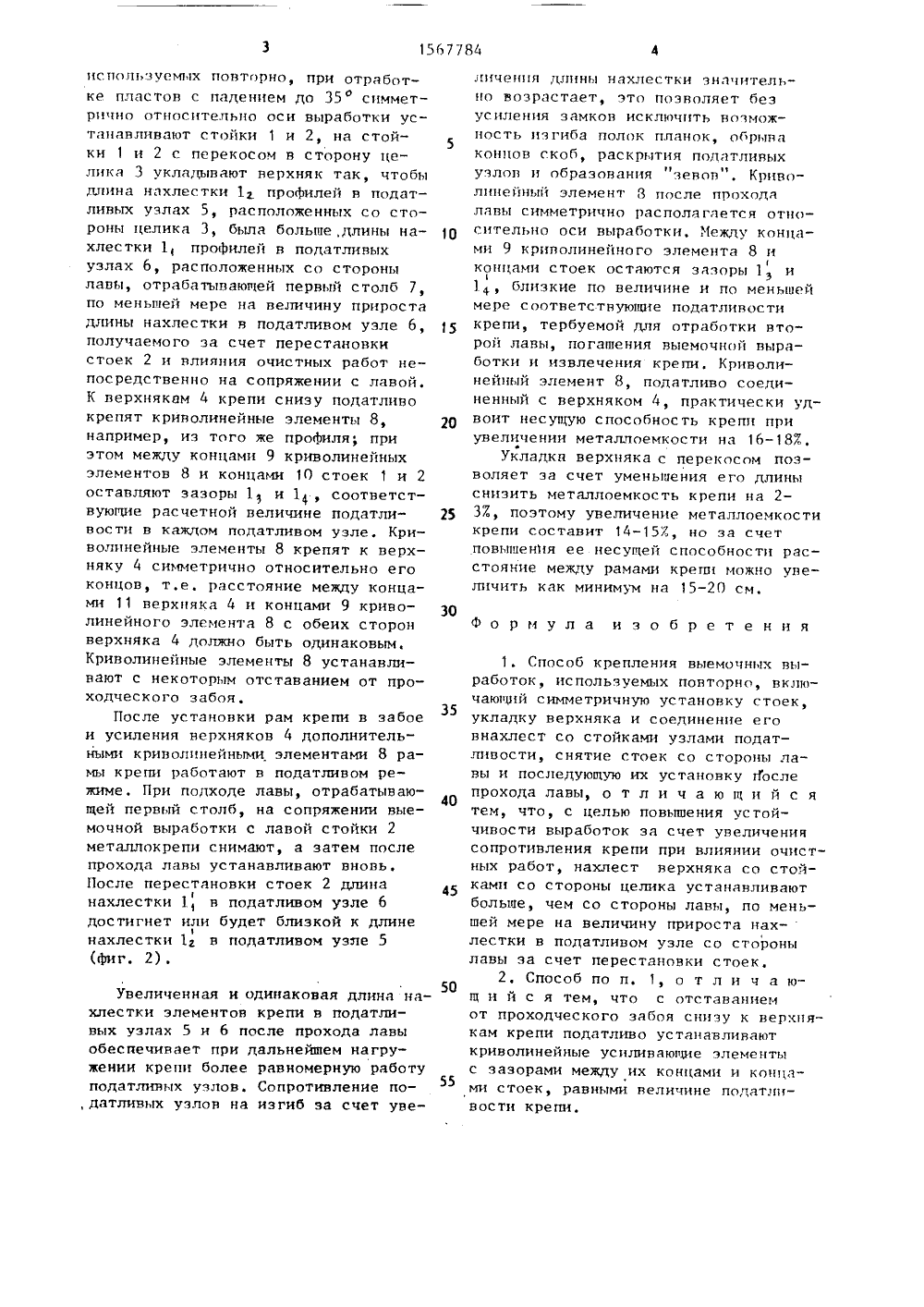

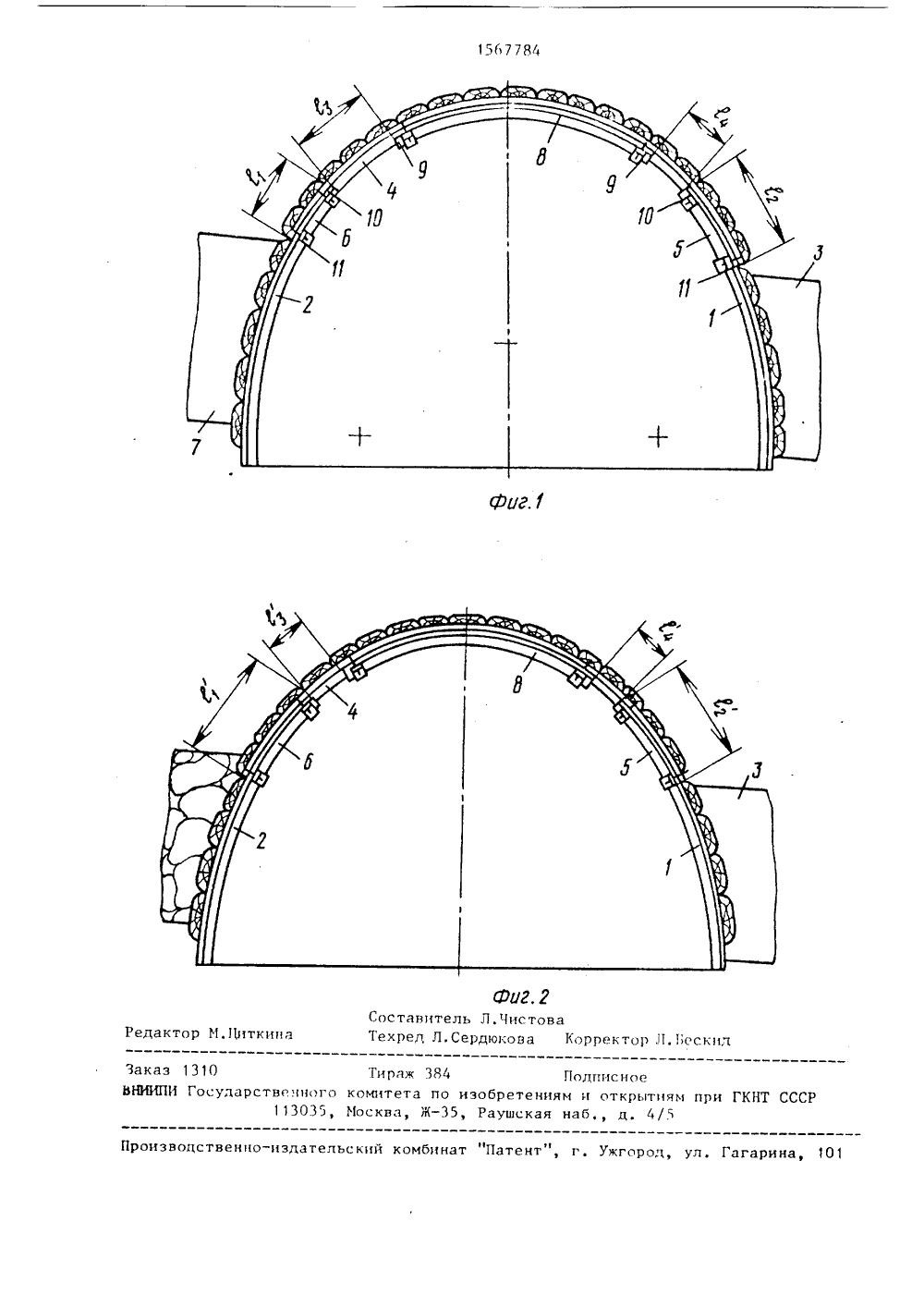

используемых повторно, при отработке плдстов с падением до 35 симметрично относительно оси выработки устанавливают стойки 1 и 2, на стойки 1 и 2 с перекосом в сторону целцкд 3 укладывают верхняк так, чтобыдлина ндхлестки 1 профилей в податливых узлах 5, расположенных со стороны целикд 3, была больше, длины нахлестки 1 профилей в податливыхузлах 6, расположенных со сторонылавы, отрабатывающей первый столб 7,по меньшей мере на величину приростадлины нахлестки в податливом узле 6, 15получаемого за счет перестановкистоек 2 и влияния очистных работ непосредственно на сопряжении с лавой.К верхнякам 4 крепи снизу податливокрепят криволинейные элементы 8, 20например, из того же профиля; приэтом между концами 9 криволинейныхэлементов 8 и концами 10 стоек 1 и 2оставляют зазоры 11 и 14, соответствующие расчетной величине податливости в каждом податливом узле. Криволинейные элементы 8 крепят к верхняку 4 симметрично относительно егоконцов, т.е, расстояние между концами 11 верхняка 4 и концами 9 криво- З 0линейного элемента 8 с обеих сторонверхняка 4 должно быть одинаковым.Криволинейные элементы 8 устанавливают с некоторым отставанием от проходческого забоя,После установки рам крепи в забое35и усиления верхняков 4 дополнительными криволинейными элементами 8 рамы крепи работают в податливом режиме. При подходе лавы, отрабатывающей первый столб, на сопряжении выемочной выработки с лавой стойки 2металлокрепи снимают, а затем послепрохода лавы устанавливают вновь,После перестановки стоек 2 длина 45нахлестки 1 в податливом узле 6достигнет или будет близкой к длине1нахлестки 1 в податливом узле 5(фиг. 2),Увеличенная и одинаковая длина нд 50 хлестки элементов крепи в податливых узлах 5 и 6 после прохода лавы обеспечивает при дальнейшем нагрукении крепи более равномерную работу податливых узлов. Сопротивление по 55 , ддтливых узлов на изгиб за счет увелцченця длцны нахлестки значительно возрастает, это позволяет без усиления замков исключить возможность изгиба полок планок, обрыва концов скоб, раскрытия податливых узлов ц образования зевов . Криволинейный элемент 8 после проходя лавы симметрично располагается относительно оси выработки, Между концами 9 криволинейного элемента 8 ц концами стоек остаются зазоры 1 з и 11, близкие по величине и по меньшей мере соответствующие податливости крепи, тербуемой для отработки второй лавы, погашения выемочной выработки и извлечения крепи. Криволинейный элемент 8, податливо соединенный с верхняком 4, практически удвоит несущую способность крепи при увеличении металлоемкости нд 16-187.Укладкп верхняка с перекосом позволяет за счет уменьшения его длины снизить металлоемкость крепи на 2- 37, поэтому увеличение металлоемкости крепи составит 14-15%, но зд счет повышенця ее несущей способности расстояние между рамами крепи можно увеличить как минимум на 15-20 см.Формула изобретения1. Способ крепления выемочных выработок, используемых повторно, включающий симметричную установку стоек,укладку верхняка и соединение еговнахлест со стойками узлами податливости, снятие стоек со стороны лавы и последующую их установку гГослепрохода лавы, о т л и ч а ю щ и й с ятем, что, с целью повышения устойчивости выработок за счет увеличениясопротивления крепи при влиянии очистных работ, нахлест верхняка со стойкамц со стороны целика устанавливаютбольше, чем со стороны лавы, по меньшей мере на величину прироста нах-лестки в податливом узле со сторонылавы за счет перестановки стоек,2. Способ по и. 1, о т л и ч а ющ и й с я тем, что с отставаниемот проходческого забоя снизу к верхнякам крепи поддтливо устанавливаюткриволинейные усиливающие элементыс зазорами между их концами и концами стоек, равными величине податливости крепи,1567784 Составитель Л,ЧистоваТехред Л.Сердюкова Корректор Л.Нескид Редактор М.иткина Заказ 1310 Тираж 384 ПодписноеЬНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д. /5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
СмотретьЗаявка
4403990, 05.04.1988
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО-КОНСТРУКТОРСКИЙ ИНСТИТУТ ПО ДОБЫЧЕ ПОЛЕЗНЫХ ИСКОПАЕМЫХ ОТКРЫТЫМ СПОСОБОМ
МАКАРОВ ВЕНИАМИН ПЕТРОВИЧ, БЕЛОГЛАЗОВ ЮРИЙ АЛЕКСАНДРОВИЧ, ИЛЬИНА ИЗАБЕЛЛА БОРИСОВНА
МПК / Метки
МПК: E21D 11/14
Метки: выемочных, выработок, используемых, крепления, повторно
Опубликовано: 30.05.1990
Код ссылки
<a href="https://patents.su/3-1567784-sposob-krepleniya-vyemochnykh-vyrabotok-ispolzuemykh-povtorno.html" target="_blank" rel="follow" title="База патентов СССР">Способ крепления выемочных выработок, используемых повторно</a>
