E01C 19/08 — устройства для транспортировки и разогрева асфальта, битума, дегтя или других материалов

Номер патента: 775214

Опубликовано: 30.10.1980

Авторы: Алмалиев, Злотников, Криворотько, Мурадов, Подгорный, Решетов

МПК: E01C 19/08

Метки: гидроизоляционной, горячей, мастики, приготовления

...12 смонтированы также топливныйбак 13 и бак 14 цля промывной жидкости, раздаточный 15 и заборный 16 трубопроводы и краны 17, 18 и 19.Установка работает следующим образом,Емкость 1 с помощью заборного трубопровода 16 и насоса б при перерытом 30кране 19 барботажного коллектора 4 иоткрытом кране 18 заполняется привозимой транспортным средством гидроизоляционной мастикой. Из топливного бака 13 к Форсункам 3 подается жидкое 35топливо, а от компрессора 11 черезподогреватель 10 - воздух, всспламенение топлива осуществляется с поМощью спирали накаливания 20. Образующийся прн горении поток горячих газов,аОпроходя по жаровым трубам 2, отдаеттепло находящейся в емкости 1 мастике,а при прохождении через лабиринт, образованный...

Номер патента: 775215

Опубликовано: 30.10.1980

Авторы: Авдоченок, Майдин, Никонов, Скринда

МПК: E01C 19/08

Метки: битумного, разогрева, хранилищах

...камеры 4 подперегородкой 2.К внутренним стенкам нижней камеры 4 прикреплены изогнутые стальныеэкраны 11, которые охватывают трубу10 по бокам и снизу. Обе камеры 3и 4 имеют стальные ребра 12, служащие для увеличения поверхности теплоотдачи и усиления жесткости конструкций.Для удаления паров из камеры 4 исоздания разрежения в ней установ- щлен вентилятор 13.Работает устройство следующим образом,Битумный материал в хранилище 14нагревается наружной поверхностью нагревателя 1 и поступает через клапан5 в верхнюю камеру 3, заполняя ее доопределенного уровня. При достижениипоследнего клапан 5 перекрывается иматериал нагревается до температуры,допускающей перекачку его насосом,Затем открывают клапан б, материалсливается в камеру 4. После...

Номер патента: 783396

Опубликовано: 30.11.1980

Авторы: Бодак, Жовтюк, Кочан, Круцык, Приходько, Яськив

МПК: E01C 19/08

Метки: асфальтобетонной, битумного, нагрева, установке

...которых производится автоматически по сигналам датчиков 24 темпе-,ратуры и приспособления 23. При йеобходимости понизить температуру нагревачерных вяжущих часть охлажденного в змеевике 18 теплоносителя 11 возвращается. непосредственно в емкость 16 через трех-.ходовой кран 14 и трубопровод 15, минуярезервуар 10. Внутри корпуса 1 укреплен посредством распорок 9 кольцевой резервуар 10 с циркулирующим внутри него жидким теплоносителем 11. Резервуар 10 омывается го рячими газами 12, поступающими из сушильного барабана 4. Входной патрубок резервуара 10 соединен посредством трубопровода 13, трехходового крана 14 и трубопровода 15 с дополнительной емкостью 16 для жидкого теплоносителя, соединенной с помощью. трубопровода 17 с выхо-дом змеевика...

Номер патента: 798224

Опубликовано: 23.01.1981

Авторы: Басс, Бляхер, Гиоев, Куксин, Московцев, Усманов, Файнберг

МПК: E01C 19/08

Метки: вращающаяся, переработкиасфальта, печь

...на внутренней поверхности первой секции 8 штыри 14,кромки 15 которых расположены междурабочими кромками 16 лопастей 13и 2, газоход 17, соединяющий топку 5с атмосферой через секции 8-10 и отверстия 11 и 12 в перегородках 6 и 7.Ось вращения камеры 1 наклоненав сторону раздаточного лотка 4 изакреплена коаксиально в цилиндрическом барабане 18, между внутренней по 3верхностью которого и наружной поверхностью камеры 1 образована полость 19, сообщающаяся через отверстия 20, выполненные в стенке камеры1, с полостями секций 8-10.Печь также имеет наклоненные всторону приемного лотка 3 лопасти 21,установленные в камере 1 перед секцией 8, лопасти 22, закрепленные навнутренней поверхности барабана 18 40у раздаточного лотка 4, и лопасти...

Номер патента: 802439

Опубликовано: 07.02.1981

Автор: Приходько

МПК: E01C 19/08

Метки: би-тумных, тепловой

...и патрубком 2 входа газов вентилятор 17.Пылеуловитель 16 связан с мешалкой асфальтобетона 18 непрерывного действия. Пылеуловитель 16 состоит иэ набора уменьшающихся конических колец, размещенных в прямом участке трубопровода 19. Выходной патрубокбитума 5 через трубопровод 20 спневмокраном 21 соединен с мешалкойасфальтобетона 18, связанной черезканал 22 с сушильным барабаном 15.На выходном патрубке 5 битумаустановлен терморегулятор 23 электрически связанный с топливным насосомтопочного устройства 24, которымоборудован сушильный барабан 15. Выходной патрубок битума 5 снабжен нерегулируемой заслонкой 25, поддерживающей постоянный уровень битума вкорпусе 1, С внешней стороны доннойчасти корпуса 1 размещен электродвигатель 26, Входной...

Номер патента: 802440

Опубликовано: 07.02.1981

Авторы: Декань, Фурман, Юдин

МПК: E01C 19/08

Метки: вяжущихматериалов, нагрева, непрерывногообезвоживания, органических

...7, насосы 8 и 9, смесительный теплооб802440 Формула изобретения ФБНИИПИ Заказ 10549/35 Тираж 572 Подписно илиал ППП "Патент ", г. Ужгород, ул. Проектная, 4 менник 10 с тепловой рубашкой 11, пароотделитель в виде цилиндрической камеры 12 с тепловой рубашкой (на чертеже не показана, и щелевым соплом 13, вытяжную трубу 14, краны 15, 16 и 17, трубопроводы 18, 19, 20, 21, 22, 23, 24 и 25, потребитель вяжущего материала 26 и наклонную перегородку 27.Нагрев и обезвоживание осуществляются следующим образом. 1 ОДо начала работы в непрерывном режиме емкость 1 через трубопровод 18, кран 15, трубопровод 19, насос 8, кран 16 и трубопровод 20 заполняется обводненным вяжущим материалом до минимально допустимого уровФ ня, примерно на 100 мм выше...

Номер патента: 804751

Опубликовано: 15.02.1981

Авторы: Козлов, Свиридов, Сигарев

МПК: E01C 19/08

Метки: би-тумного, разогрева, электрокотел

...по торцам при помощи коллекторов б и горизонтально расположенные над днищем емкости 2 на стойках7, терморегулятор 8, соединенный с системой 5автоматического управления процессом разогрева битумного материала, переливной патрубок 9 для контроля уровня материала,сливной патрубок 10, крышки 11 для заполнения емкости 2 кусковым или расплавленным материалом, бак 12 для промывочной 1 ожидкости и битумный насос 13 с перфорированной заборной трубой 14. Нагревательные элементы 5 установлены с зазорами между собой, равными 0,15 - 0,45 величины наружного диаметра оболочки элемента.Электрокотел работает следующим образом,В емкость 2 с открытыми крышками 11загружается жидкий или кусковой битумный материал, который, соприкасаясь с включенными в...

Номер патента: 808572

Опубликовано: 28.02.1981

Автор: Белецкий

МПК: E01C 19/08

Метки: вяжущихматериалов, органических, приготовлениясмеси

...являющейся одним из образующих угольной смолы (дегтя) смешением ее камеры 8 с кольцевой щелью-соплом с фильтрационным кеком, при этом 24 и смонтированным в ее нижней части сжатый воздух в струйный диспергатор днсковым раэбрасывателем 25. Емкость 7 не подается, а загрузка бункера 12 1 снабжена также газоводом 26, ко- кеком осуществляется, например, в тарый совместно с газоводом 13 под- период откачки готового продукта. ключен к сепаратору-конденсатору,а При приготовлении вяжущих путем последний - к печи дожига несконден- З 5 окисления кислородом воздуха, наприсировавшихся паров и газов (не пока- мер каменноугольной смолы (дегтя), заны). К струйному диспергатору установка работает следующим образом.7 подсоединен воздухоприемный патру-...

Номер патента: 812870

Опубликовано: 15.03.1981

Авторы: Быков, Денисов, Самуйлов

МПК: E01C 19/08

Метки: битума, нагреватель

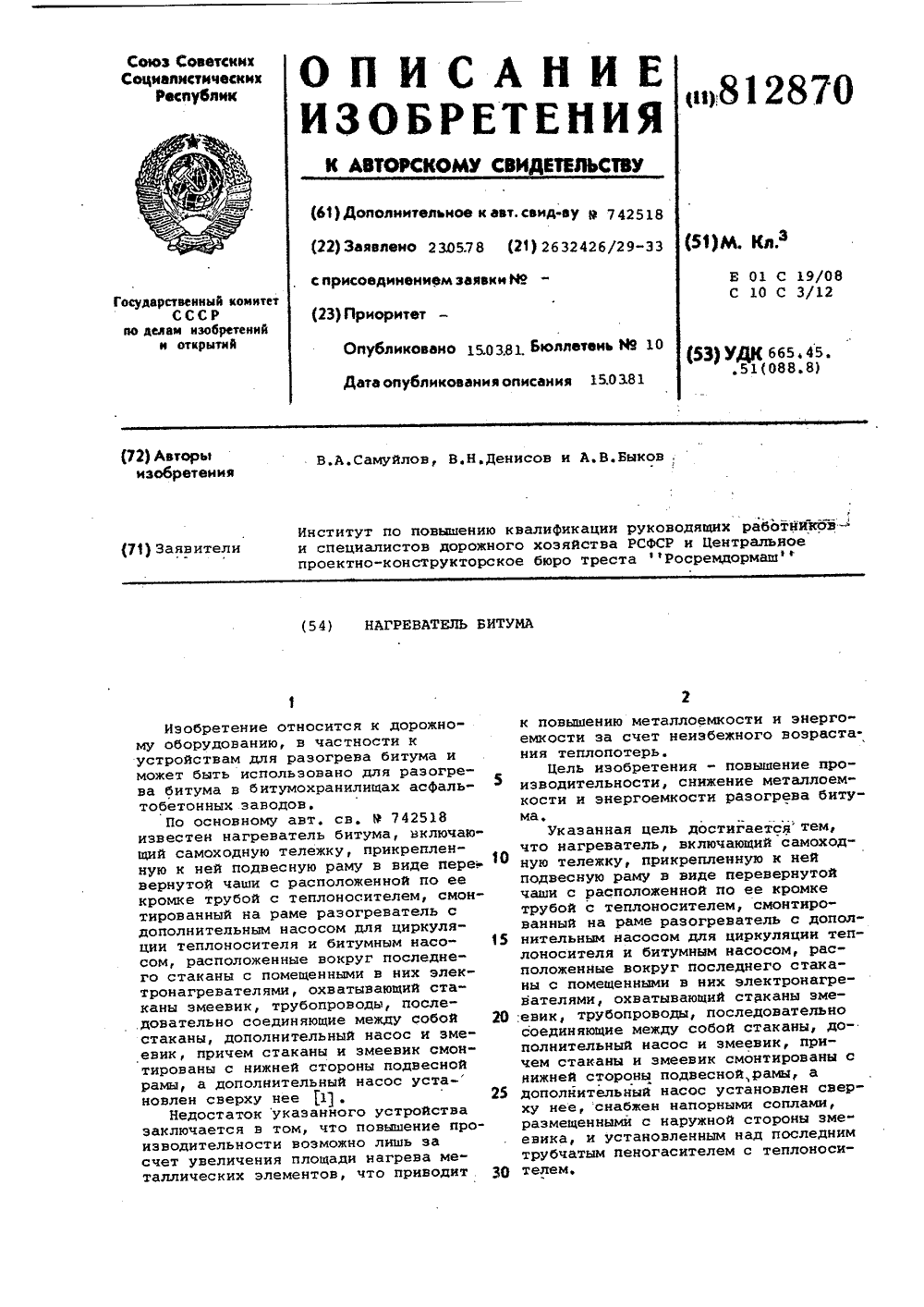

...полость 23, в которой размещен битумный насос 4. Стаканы 21 охватываются змеевиком .24,Установленное сверху днища 12 оборудование б для циркуляции теплоносителя, включающее дополнительный насос 25 с приводом 26 с расширительнымбачком 27, соединенные между собой ипеногасителем 8 трубопроводом 28. Битумный насос 4, закрепленный к дни"щу 12 рамы 2 посредством кронштейнов29, имеет всасывающий 30 и напорный31 патрубки. Крутящий момент к насосу 4 передается от электромотора 32через редуктор 33 и карданный вал34, Напорный патрубок 31 соединен стрехшарнирным обогреваемым битумопроводом 19, Система 17 управления 45включает пульт 35 управления, датчиктемпературы в полости 23 битумного насоса 4, датчики температуры теплоносителя известной...

Номер патента: 815104

Опубликовано: 23.03.1981

Авторы: Александров, Канюка, Макарчук

МПК: E01C 19/08

Метки: дорожных, заполни-теля, покрытиях, разогрева, трещин, швов

...и трещин с крышкой 12 и патрубком 13 для слива излишка заполнителя, расположенную вокруг нижней части емкости 11 камеру 14 сгорания с разделяющей ее на две полости горизонтальной перегородкой 15, имеющей отверстия 16, окружающую емкость 11 рубашку 17, защищенную снаружи теплоизоляционным слоем 18, теплоноси тель 19, патрубок 20 для заливки теплоносителя 19, размещенные в тепло- носителе 19 рубашки 17, жаровые трубы 21, соединенные с камерой 14 сгорания над перегородкой 15, вал 22 ме шалки с защитным кожухом 23 и лопастями 24, установленными в нижней части емкости 11, которая охвачена камерой 14 сгорания, расположенную над лопастями разделительную решетку 25, цепную передачу 26 вала 22 мешалки, сливной патрубок 27, вытяжную трубу 28 и...

Номер патента: 831892

Опубликовано: 23.05.1981

Авторы: Баховчук, Ковалев, Кравченко, Молодан

МПК: E01C 19/08

Метки: вяжущих, приготовленияорганических

...2 в шахматном порядке клапаны 6, подводящие к ним трубы , расположенные в зазоре между корпусом 1 и,емкостью 2, механизм 8 подъема и опускания электронагревателей 5 и пароотводящий патрубок 9,Механизм 8 имеет шток 10 с резьбой на конце, гайку 11 для его перемещения и направляющую щпонку 12. Электронагреватели 5 выполнены с двумя ограничительными планками 13, между которыми размещен штырь 14, прикрепленный к штоку 10. Шарнирное соединение электронагревателей 5 осуществляется с помощью оси5, закрепленной на внутренней поверхности емкости 2.Устройство работает следующим образом.Включаются электронагреватели 5, через приемный патрубок 3 емкость 2 заполняется органическим вяжущим, которое поступает на первый электрона гревател ь 5, стекает...

Номер патента: 837989

Опубликовано: 15.06.1981

Авторы: Артамонов, Баутрис

МПК: E01C 19/08

Метки: нагрева, нанесениямастики

...воздуха в емкости 1. Затем открывают вентиль 19 и происходит заполнение емкости мастикой. Уровень заполнения емкости 1 мастикой проверяется щупом 14.Для подогрева мастики открывают вентиль 20, и топливо иэ бака 4 поступает в форсунку 11 самотеком. Включают компрессор 10 и .открывают вентиль 21 подачи воздуха в форсунку 11. Распыленное топливо поджигается Факелом. Жаровая труба 2, нагреваясь, передает тепло мастике. Достижение необходимой температуры контролируется термометром 15.Перед подачей мастики к месту работы, например, на кровлю, материалопровод б продувают горячим воздухом, для чего открывают вентили 22, 23 и 24, а трехходовой вентиль 12 переводят в положение подачи, воздуха. После этого включается ксучпрессор 10 и атмосферный...

Номер патента: 850772

Опубликовано: 30.07.1981

Автор: Горбачев

МПК: E01C 19/08

Метки: битума, нагрева, обез-воживания

...виде натянутой между соответствующим вибратором и нижним диском струны, причем струна расположена по отношению к стенке резервуара с зазором.850772 Формула изобретения НИИПИ Закаа 6262/38 Тираж 56 Г 3 одпис лиал ППП Патент, г, Ужгород, ул. Проектная зНа фиг. 1 изображена предлагаемая установка, продольный разрез; на фиг. 2 разрез А - А на фиг. 1.Установка имеет резервуар 1 пароотделения конической формы с тепловой рубашкой 2, размещенный в нем приводной вал 3, кольцевой карман 4 для равномерного распределения битума по стенкам резервуара, закрепленные н валу нижний 5 и верхний 6 диски с окнами 7, струны 8, закрепленные между нижним диском и размещенными на верхнем диске соответствующими вибраторами 9, которые установлены на...

Номер патента: 857338

Опубликовано: 23.08.1981

Автор: Фурман

МПК: E01C 19/08

Метки: битума, нагрева, обезвоживания

...и высоте бортов соответственно 1:1,0 - .1,6:0,15 - .0,20, причем ширина лотка определяется из соотношениями - - жаровыми трубами 6, дымовую трв.бу 7, насосы 8 и 9, смесительный теплообмен ник 10, циклонный пароотделитель 1, испарительный лоток 12 шириной а, длиной в и высотой бортов с, краны 13 - -15, трубопроводы 16 - 22.Устройство непрерывного действия работает следующим образом.Обезвоженный и нагретый, до рабочей температурц битум подается из отсека 3 емкости 1 по трубопроводу 16 через кран 13 насосом 8 и далее по трубопроводу 19 в смесительный теплообменник 10, в который по трубопроводам 17 в 9 через кран 14 поступает обводиенный битум. Образовавшаяся в теплообменнике 10 наробнтум-: ная смесь по трубопроводу 20 поступает в циклоннцй...

Номер патента: 863746

Опубликовано: 15.09.1981

Авторы: Абакелия, Коняхин, Тройнин, Цыков

МПК: E01C 19/08

Метки: битумного, обезвоживания, разогрева

...общий вид в разрезе.Устройство имеет емкость 1, расположенные над ее днищем гаэоходы 2, приспособление 3 для сжигания топлива, теплоизолированный кожух 4, образованную между кожухом 4 и емкостью 1 полость 5, насос для битумно го материала на чертеже не показан) перфорированные воздуховоды б которые смонтированы в емкости 1 над газо- ходами 2, дополнительный центробежщ,к насос 7, входной патрубок 8 которого при помощи трубы 9 соединен с трубой 10 отвода отработанных газов, а выходной патрубок 11 соединен посредством трубы 12 с перфорированными воздухо" водами б.иУстройство работает следующим образом.Битумный материал загружается в емкость 1, включается приспособление 3 для сжигания топлива, от которого го" рячие газы, проходя по...

Номер патента: 863747

Опубликовано: 15.09.1981

Авторы: Самуйлов, Соломатин

МПК: E01C 19/08

Метки: нагреватель, теплоносителя

...во всасывающем трубопроводе10, датчик 41, размещенный в жаровой трубе 3 на выходе дымовых газов,сравнивающе-командное устройство 42известной конструкции и исполнительные меха/поэмы 43 и 45. Датчики 3941 соединены со сравнивающе-командным устройством 42 линиями связи46-48. Исполнительные механизмы 4345 соединены со сравнивающе-командным устройством 42 линиями связи49-51, а с соответствующими насосами 8,15,36 - линиями связи 52-54,Нагреватель работает следующимобразом,Включают насос 15, которым прокачивают теплоноситель 34 по каналам13 относительно нагревающей поверхности жаровой трубы 3. Зажигают форсунку б, и дымовые газы нагреваютчерез жаровую трубу 3 теплоноситель34. Процесс нагрева интенсифицируется разделителями 28 потока,...

Номер патента: 870563

Опубликовано: 07.10.1981

Авторы: Вернигора, Вивдыченко, Лапин, Назарьевский

МПК: E01C 19/08

Метки: битума, разогрева

...чертеже приведено устройство счастичными вырезами, общий вид.Устройство имеет емкость 1 для битума с тепловой рубашкой 2, заполненной теплоносителем, вертикальные перегородки 3, образующие каналы 4 дляциркуляции теплоносителя, причем верхние кромки перегородок 3 расположеныниже крышки 5 тепловой рубашки 2 иустановленные в каналах 4 через одинэлектронагреватель 6. Емкость 1 имееттакже крышку 7, через которую пропущенконтейнер 8 для загрузки в него битума, закрытый крышкой 9. Разогретый битум сливается из емкости,срез патрубок 10, а для слива 1 геплоносителяпредусмотрен патрубок 11,Работает устройство следующим образом.Емкость 1 загружается битумом спомощью контейнера 8, электронагреватели 6 подключаются к электросети,происходит...

Номер патента: 872616

Опубликовано: 15.10.1981

Авторы: Галушко, Горшков, Лях

МПК: E01C 19/08

Метки: битумных, тепловой

...вращения внутреннегобарабана 4 и размера кольцеобразнойего части 8, расположенной под чашей 6,Для создания второго экрана иэбитумного материала в верхней частыбарабана 4 на расположенном под чашей 6 гиперболоиде 5 имеется перфо 6 4рация 9. Гиперболоиды 5, соприкасаясь друг с другом, образуют гребни 10, обеспечивающие сброс частиц битумного материала с поверхности барабана 4 под действием центробежных сил.Внутрь барабана 4 подаются отработанные горячие газы через входной . канал 11. Для обеспечения равномерной скорости истечения газов через перфорацию 9, а также для турбулизации потока газов, поступающих в пленкообразователь, на нижнем гиперболоиде 5 смонтирован двухлопастной винт 12, обеспечивающий также требуемый динамический...

Номер патента: 872617

Опубликовано: 15.10.1981

Автор: Горбачев

МПК: E01C 19/08

Метки: битума, кускового, плавления

...между корпусом и планкой.2. Устройство по и, 1, о т л и - 45 ч а ю щ е е с я тем, что наклонныеребра выполнены в поперечном сечениив виде равнобедренного треугольника. Источники информации,0 принятые во внимание при экспертизе1. Авторское свидетельство СССРУ 334323, кл. Е 01 С 19/08, 1968.2. Авторское свидетельство СССРУ 502074, кл. Е 01 С 19/08, 1973. подвижными с выходящими наружу корпуса кронштейнами, концы которых соединены при помощи планки, причем,на последней размещены вибраторы, а .амортизаторы установлены между корпусом и планкой.При этом, наклонные ребра выпол" иены в поперечном сечении в виде рав" нобедренного треугольника.На фиг, 1 схематически изображено 10 предлагаемое устройство, поперечный разрез; на фиг, 2 -...

Номер патента: 872618

Опубликовано: 15.10.1981

Авторы: Гершкович, Савосто, Утин, Щекин

МПК: E01C 19/08

Метки: вязких, термической

...4, Каждая труба 6представляет собой толстостенную трубу иэ малоуглеродистой стали, заполненную жидкостью в количетсве 32-33%ее внутреннего объема, заваренную собеих концов и уложенную с уклоном12-15 мм/пог.м в сторону топки 4,Один конец 8 вакуумированной трубы6 помещен в газоходной полости 5, аосновная часть 9 каждой вакуумировани 1ной трубы 6 расположена в емкостии заключена в цилиндрический кожух 10, заделанный одним концомв стенку 11 емкости 1, а другим - сообщается с коллектором12, снабженным взрывобеэопасным клапаном 13, выведенным за пределы емкости 1, Между внутренней полостью.кожуха 10 и внешней поверхностью вакуумированной трубы 6 засыпан порошкообразный материал 14 с высокой теплопроводностью.Устройство работает следующим...

Номер патента: 874833

Опубликовано: 23.10.1981

Авторы: Абакелия, Зайцев, Коняхин, Тройнин

МПК: E01C 19/08

Метки: битума, разогрева

...и увеличивает поверхность контакта с газами, что способствует сжиганию несгоревших продуктов топлива.Атмосферный воздух, проходя через трубчатый нагреватель 7, нагревается от расплавленного битума и засасывается в полость сгорания топоччого приспособления 4 и жаровых труб 2, обеспечивая ускорение перехода в газообразное состояние отдельных частиц топлива иболее полное сгорание его. Такой же эфФект имеет место и при предварительном подогреве атмосферного воздуха, проходящего через трубчатый нагреватель 7 размещенный в рубашке 6, где он нагревается потоком горячих газов.Предлагаемое выполнение устройства обеспечивает наиболее интенсивную теплопередачу и снижение расхода топлива, что позволяет сократить продолжительность разогрева битума...

Номер патента: 874834

Опубликовано: 23.10.1981

Авторы: Дмитренко, Ноздрин, Фролов, Чурилин, Ширшов

МПК: E01C 19/08

Метки: битума, разогрева

...приспособлению 3,Для перекачки битума кпотребителю оператор с помощью программногоблока 11 включает трубчатые электронагреватели 14, которые обеспечивают быстрый разогрев битума в объемекамеры 12 емкости 1 до рабочей температуры, равной 140-170 С. Программный блок 11 осуществляетнеобходимую последовательность включения нагревателей 14 и насосов 8.Для этого служит переключатель 18, обеспечивающий выбор режима управления пусковыми аппаратами 10 и 15 путем заьыкания соответствукщего ключа 19 или 20. Необходимая выдержка времени устанавливается на реле 23, контакт 25 которого в цепи пускового аппарата 10 насосов 8 замыкается 0 после подачи напряжения на электронагреватели 14 с заданной выдержкой времени.Разогретый битум...

Номер патента: 876820

Опубликовано: 30.10.1981

Автор: Костевич

МПК: E01C 19/08

Метки: вязких, разогрева

...5 и заполнение резервуара 5 свежей жидкостью. Если замена жидкости осу.ществлена с нарушением вакуума, то проиэво 5дят вакуумирование, затем закрывают вентиль 11 и устанавливают заглушку 12. Давление в системе теплопередачи контролируется мановакууметром 10.Такое выполнение устройства позволяет устранить непосредственный контакт нагревателя с разогреваемым материалом, тем самым ликви,дировать очаги перегрева и воспламенения ра.зогреваемого материала, соХранить его качество, а также снизить себестоимость устройства за15счет обеспечения одновременного заполнения жидкостью, вакуумирования и герметизации всей системы теплопередачи. 35Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР У...

Номер патента: 876821

Опубликовано: 30.10.1981

Авторы: Бархатов, Костевич, Соколин

МПК: E01C 19/08

Метки: вязких, жидких, подачи, подогрева

...10 смонтирован внут.ри слоя из ударопрочного влагостойкого мате.,риала 12 и снабжен штепсельной вилкой 13,ля удобства сборки трубопровода секции выполнены длиной 2,8 м, снабжены герметичнымнеподвижным соединением - штуцером 14 ифланцем 15, к которым присоединены монтажные втулки 16,Труба 7 поворотной секции 6 изогнута подуглом 90 - 120 и у монтажной втулки 16 в ееразрезе выполнено, шарнирное соединение с по.лусферой 17 и сферой 18. Труба 7 изогнутау полусферы 17 на 1/2 или 1/3 длины секции 6 .Сфера 18 размещена в полусфере 17 и уплотнена кольцом 19 и фланцем 20. Слой электричес.кой изоляции в виде пленки 11, слой из ударо.прочного материала 12 и участок нагревателя 10продлены на полусферу 17, закреплены на фланце 20 и защищены кожухом...

Номер патента: 885393

Опубликовано: 30.11.1981

Авторы: Будько, Евтух, Ивинский, Лапин, Майзельс, Мацевич

МПК: E01C 19/08

Метки: битума, плавления

...3, в которой размещены вертикально установленные ферромагнитные заостренные стержни 4, посредством кронштейнов 5 опирающиеся на амортизирующую опору 6, смонтированную на верхнем торце корпуса 1. Для слива расплавленного битума служит кран 7, а для контроля температуры - размещенный в камере 3 термодатчик 8.Устройство работает следующим образом.На индукционную обмотку 2 подается напряжение, которое создает переменное электромагнитное поле, наиболее интенсивное в рабочей камере 3. Под воздействием этого поля вследствие вихревых токов и потерь на перемегничивание происходит. нагрев ферромагнитных стержней 4, стенок и днища рабочей камеры 3 и кронштейнов 5, На стержни 4 устанавливается брикет 9 битума, который сплавляется в зоне...

Номер патента: 885394

Опубликовано: 30.11.1981

Авторы: Басова, Моргулис

МПК: E01C 19/08

Метки: жидких, смеситель

...изобретения 0 расположены над стаканом 1 и под острым углом друг к другу, охватывающее нижнюю часть стакана 1 вертикально передвижное кольцо 6 и равномерно расположенные вокруг этой части стакана 1 окна 7.Смеситель работает следующим образом.По материалопроводам 4 и 5 в резервуар 3 подаются смешиваемые компоненты, например, битум и ортофосфорная кислота, которые начинают смешиваться благодаря пересечению выходящих из материалопроводов 4 и 5 потоков еще над стаканом 1.Затем соединенные в один поток смешиваемые материалы попадают в стакан 1, где они, в результате возникающих турбулентных потоков, интенсивно смешиваются. Переливание смеси материалов через верх стакана 1 и вытекание ее через окна 7 способствует дальнейшему улучшению...

Номер патента: 889776

Опубликовано: 15.12.1981

Авторы: Декань, Фурман

МПК: E01C 19/08

Метки: битума, нагрева, непрерывного, обезвоживания

...имеет смесительный теплообменник 13, пароотделитель 14, насосы 15 и 6, краны 17 - 19 и трубопроводы 20 - 26.Экран 5 может быть выполнен в виде установленной поперек отсека 4 готового битума перегородки (фиг. 2) в виде изогнутой по дуге окружности перегородки, охватывающей патрубок,7 заборного трубопровода 23 (фиг. 3), или в виде полого цилиндра, присоединенного ко входу заборного трубопровода 23 с верхним 7 и нижним 8 заборными патрубками (фиг. 4) при этом между верхней и нижней кромками экрана 5 и внутренней поверхностью емкости 1 имеется просвет 27.Устройство работает следующим образом.До начала работы оба отсека 3 и 4 емкости 1 через трубопровод 20, кран 17, трубопровод 21, насос 16, кран 19 и трубопровод 22 заполняются из...

Номер патента: 896149

Опубликовано: 07.01.1982

Авторы: Басов, Герасименко, Герхт

МПК: E01C 19/08

Метки: вяжущих, индукционный, нагреватель

...на штоке 6, а периферийные диски 4 неподвижно установлены между распорными кольцами 7 корпуса 1, Диски 3 установлены с зазором относительно внутренних поверхностей распорных колец 7, а периферийные диски 4 имеют центральные отверстия для прохождения вяжущего и штока 6. Индукционная катушка 8 с переменным шагом намотки, уменьшающимся к низу корпуса 1, расположена на наружной его поверхности.Возвратно-поступательное перемещение штока 6 вдоль корпуса нагревателя осуществляется с помощью соленоидной катушки 9, между сердечником 10 которой и днищем корпуса 1 установлена пружина 11. Готовое расплавленное вяжущее подается потребителю через сливной патрубок 12.Нагреватель работает следующим образом.Вяжущий материал, например битум, загружают...

Номер патента: 903452

Опубликовано: 07.02.1982

Автор: Пинхасик

МПК: E01C 19/08

Метки: битумных, дегидратации, передвижная, пинхасика, разогрева

...с трубопроводами длябитумного материала (не показаны), 45рассекателем 17, установленным подверхним патрубком 15, манометром 18с опущенной в нижнюю часть отсека 4(5) трубкой 19 и ограждением 20 вокруг загрузочных люков 21, Отсеки 4имеют смотровые люки 22, а отсеки5 - сливные патрубки 23 и трубопро -вод 24 для отвода паров с ребрами 25для охлаждения. Установка также имеет размещенную под наклонными днищами 7 запорно-раздаточную арматуру исистему автоматического управленияпроцессами (не показаны). Установка работает следующим образом,Отсеки 4 и 5 загружаются кусками битумного материала, загрузочные люки 21 которых. закрываются и теплоизолируются, одновременно включаются электронагревательные элементы 10. 65 В начальный период...

Номер патента: 910915

Опубликовано: 07.03.1982

Автор: Фурман

МПК: E01C 19/08

Метки: вяжущих, нагрева, непрерывного, обезвоживания, органических

...трубы 7, топку 8, смесительный теплообменник 9, пароотделитель 10 со ще" левым соплом 11,. тепловой рубашкой 12 и наклонной перегородкой 13 насосы 4 и 15, запорные краны 16-18, трубопроврды 19-24, из которых трубопровод 23 подводящий, и выходной 25 газоотвод 25.При выполнении устройства с вари" антом перемещаемой перегородки 2 . (по фиг. 2) емкость 1 выполняется с пазами 26 для закрепления в них пере- ЭО городки 2. Третий вариант (по фиг.З) предусматривает установку внутри емкости 1 нескольких перегородок 2 с откидными щитами 27.Перемещение перегородки 2 вдоль емкости 1 позволяет создавать соотношение длины отсеков предварительного обеэвоженного и готового вяжущего материала 35-9:1.Устройство работает следующим об разом.При передвижной...
