D21F 3/08 — прессовые валы

Номер патента: 14207

Опубликовано: 31.03.1930

Автор: Каширин

МПК: D06C 15/08, D21F 3/08

Метки: валов, машин, отжимных, прижима

...9 для подвижных опор 10(фиг. 10, 11, 12). На фиг. 13, 14 показаныдетали нажима грузового рычага 6 наподшипник верхнего вала. Рычаг 6 нажимает на пятник 17, под который подкладывается прокладка 16; в пятник 17вставляется установочная предохранительная шпилька 22, заправляемая впропил 23 на чашке пятника; шпилька 22препятствует случайному поворачиваниюв гнезде пятника 17.3) В каждую половину станины 1вставляется Ц. образная рама 12 из полосового железа, которая под верхнимвалом раздваивается и у которой верхние концы, лежащие в плоскости 1 осямвалов, соединяются дугообразной пластинкой 7 с горизонтальной прорезьюдля подвижной опоры. Скрепление концов 12 раздвоенной части Ы-образнойрамы с дугообразной пластиной 7 можетбыть...

Номер патента: 54895

Опубликовано: 01.01.1939

Авторы: Ивлев, Самарин

МПК: D21F 3/08

Метки: бумажной, прессовое, трехвальное

...и на аналогичные по характеру работы машины, где подвижные валы находятся по сторонам стационарных валов.Отсасывающий вал с своей арматурой 1 и второй вал 2 покоятся на прессовых станинах. Станины этих прессовых валов - составные, Нижняя часть станины 3 крепится к фундаментным шинам машины неподвижно, верхняя часть 4 в съемн. Средний чугунный вал или сушильный цилиндр 5 с соответствующей температурой установлен на штоке поршня б воздушного цилиндра 7, имеющегошарнирную опору 8 на стойке 9, неподвижно стоящей на фундаментных шинах машины.Сжатый воздух из компрессорной установки через кран воздухораспределителя 14 поступает в воздушный цилиндр 7 и, в зависимости от этого, средний вал либо подымается и выходит из соприкосновения с...

Номер патента: 122130

Опубликовано: 01.01.1959

Автор: Эдуард

МПК: D06C 15/08, D21F 3/08

Метки: валик, давлением, например, ткани

...кол,ця 7 рабочей жидкости 4 по концам рубашки 3 установлены приемныс желоба 14, соединенные трубопроводом 15 с баком 16, связанч 1 ым с насосом 13, подающим рабочую жидкость 4 обратно В канал 12 сердечника 1. Для иь 1 равнивания давле 1 шя рабочей среды 4, во время работы валика, в рабочей части зазора между сердечником 1 и рубашкой 3 применены воздушные буферы, выполненные в виде обращенных в сторону рабочей среды 4 глухих камер 17 в сердечнике 1, частично заполненных воздухом или другим газом. Воздушныс буферы могут быть также выполнены в виде сквозных отверстий 18 в сердечнике 1, соединяю 1 цих рабочую часть зазора между сердечником 1 и рубашкой 3 с нерабочей частью 19, в которых установлены подпружиненные поршни 20. Для...

Номер патента: 122738

Опубликовано: 01.01.1959

Автор: Валентин

МПК: D06C 15/08, D21F 3/08

Метки: валок, давлением, например, полотнищ, сатинировании, тканей

...торцовых сторон валка служат установленные в корпусе 3 с обоих концов валка 1 пластины 10. Эти пластины прижимаются к торцовой поверхности валка 1 и прокладок б при помощи пружин 11, упирающихся одним концом в пластины 10, а другим - в корпус 3. Пружины помещены в мягкий кожух (на чер. теже не показан),Уплотняющая боковая прокладка имеет форму поперечного сечения, указанную на фиг. 3, Здесь губа 7 направлена наружу и прижимается к валку 1 помещенной в планке 9 воздушной эластичной камерой 12, наполненной сжатым воздухом.В корытообразном корпусе 3, содержащем жидкость 4, помещена подушка 13 из эластичного материала, наполненная сжатым воздухом.Выходящая из корпуса 3 через возможные неплотности жидкосгь улавливается сборным...

Номер патента: 127204

Опубликовано: 01.01.1960

Автор: Валентин

МПК: D06C 15/08, D21F 3/08

Метки: валок, давлением, например, ткани

...жесткого сердечника 1 имеется кольцевое пространство 3, в нижней части которого расположена эластичная пустотелая подушка 4, удерживаемая и требуемом положении, вследствие наличия концентричнои внутренней поверхности барабана 2 и выемки у сердечника 1; эта выемка расположена в нижней части сердечника, обращенной в сторону внешнего давления. Фольга 5 из антифрикционного материала размещена между внутренней поверхностью барабана 2 и выпуклой поверхностью эластичной подушки 4, что уменьшает трение скольжения в зоне взаимодействия барабана с подушкой (возможно также облицовыванис внутренней поверхности барабана скользящей фольгой).Неооходимое давление между валком и контрвалком обеспечивается посредством пневматической или...

Номер патента: 132607

Опубликовано: 01.01.1960

Автор: Мильковский

МПК: D06C 15/08, D21F 3/08

Метки: валов, отжимных, покрытие, сборное

...машин, водяных каландров и др. машин в отделочном текстильном производстве, соспоящее из эластичных, например резиновых, колец и металлических вкладышей, от л и ч а ю щ е е с я тем, что, с целью обеспечения работы покрытия с ьысоким удельным давлением при тонком слое резины, эластичное кольцо снабжено с торцовых сторон двумя кольцевыми пазами, а металлический вкладыш, помещаемый в пазы, выполнен в виде кольца круглого сечения,азова Техред А. А, Камышникова Корректор Л, Е. Чекуно едакто 16 Объем 0,17 п ена 25 коп.; с 1.6 ы - - 3 к Поди. к печ. 2.Хг.Зак. 9322ЦБЧ 1 по формат бум. 70 Х 1 Тираж 800Комитете по делам изобр при Совете Министров С осква, Центр, М. Черкасскийтений и открытийССРперд. 2/б ипография ЦБТИ Комитета по делам...

Номер патента: 152232

Опубликовано: 01.01.1962

Авторы: Быстренин, Кроль

МПК: D06C 15/08, D21F 3/08

Метки: валы, машин, отделочного, отжимные, производства, текстильного

...вместе с валом 1 могутповорачиваться относительно пальцев 5. Возможность говорота позволяет регулировать расстояние между центрами валов 1 и 3, а такжеразводку и прижим валов.Для поворота букс 2 вместе с валом 1 имеется механизм пма 7 пневматического типа, установленный на направляющих бМ 152232полненный в виде нескольких коробок, каждая из которых содержит крышку 8, мембрану 9 и шток 10, и расположенных под ними тележек, выполненных в виде двух роликов 11, закрепленных на крышках 12. Ролики имеют возможность вращаться на оси И и взаимодействуют с соответствующим штоком 10 и мембраной 9, Шток, в свою очередь, свободно опирастся на крышку 12.При отсутствии сжатого воздуха в коробках пружины 14 отводят вал 1 в верхнее положение, при этом...

Номер патента: 152233

Опубликовано: 01.01.1962

Автор: Каменев

МПК: D06C 15/08, D21F 3/08

Метки: вал, машин, отделочных, отжимной, текстильных

...нагрузки); на фиг. 2 - то же (после приложения нагрузки); на фиг. 3 - схема вала в другом выполнении (до приложения нагрузки); на фиг. 4 - то же (после приложения нагрузки),Вал имеет сердечник 1 с цапфами 2, который несет цилиндрическую рубашку 8. Последняя плотно закреплена на незначительной длине сердечника (в средней части). Концы сердечника 1, на которые насажены диски (на фиг. 1 - 4 не показаны), от места крепления рубашки о к цапфам 2, выполнены с убывающим диаметром. Поверхность сердечника снабжена кольцевыми выступами 4.Работа вала для текстильных отделочных машин осуществляется следующим образом.Под влиянием нагрузки Р на вал сердечник 1 изгибается и взаимо.действует с рубашкой 3 по прямой линии. При этом рубашке, работающей...

Номер патента: 156926

Опубликовано: 01.01.1963

МПК: D06C 15/08, D21F 3/08

Метки: 156926

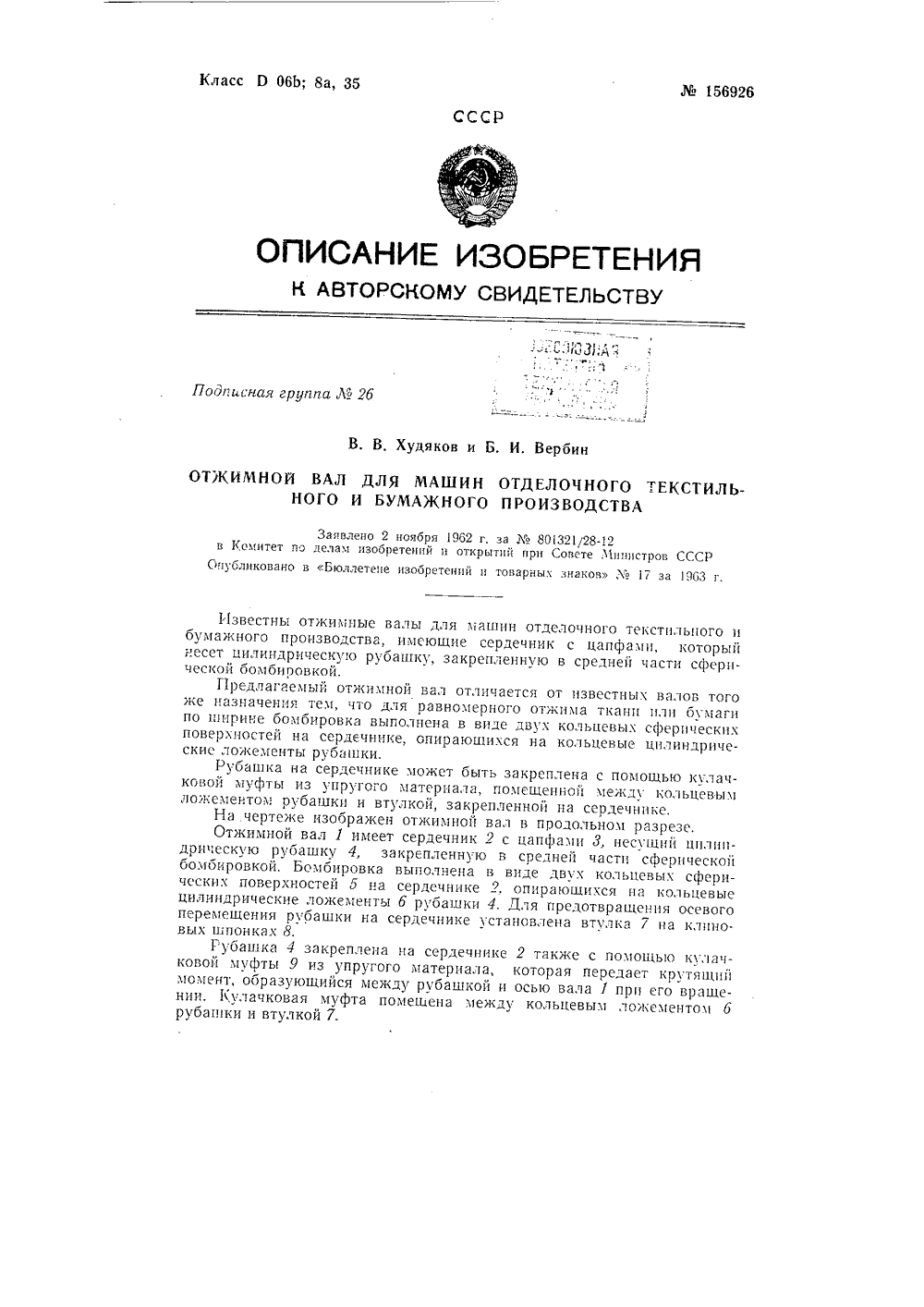

...вал 1 имеет сердечник 2 с цапфами 3, несущий цнлнндри:ескую рубашку 4, закрепленную в средней части сферической бомбировкой. Бомбировка выполнена в виде двух кольцевых сферических поверхностей б на сердечнике 2, опирающихся на кольцевые цилиндрические ложементы б рубашки 4. Для предотвращения осевого перемещения рубашки на сердечнике установлена втулка 7 на клиновых шпонках 8.Рубашка 4 закреплена на сердечнике 2 такхке с помощью кулачковой муфты 9 из упругого материала, которая передает крутящий момент, образующийся между рубашкой и осью вала 1 прн его вращении. Кулачковая муфта помещена между кольцевым ложементом б рубашки и втулкой 7.Я 15 Я 6 Предмет изобретения 1. Отукимной вал для машин Отделочного текстильного и Оумажного...

Номер патента: 188396

Опубликовано: 01.01.1966

Авторы: Валентин, Иностранна, Иностранцы, Федеративна, Эдуард

МПК: D06C 15/08, D21F 3/08

Метки: валик, полотна

...с возможностью вращения на жестком неподвижном сердечнике 2, концы которого помещены на опорах.Внутри сердечника по всей его длине расположены цилиндры 3 с поршнями 4, концы б которых выступают за пределы сердечника. Сердечник имеет канал б, соединенный с цилиндрами и заполненный находящейся под давлением жидкостью или газом,Валик снабжен башмаками 7, скользящими по внутренней поверхности оболочки. Число башмаков соответствует числу поршней, а поверхность изогнута по форме внутренней поверхности оболочки и имеет углубления 8, выполненные по типу вафельного узора. Углубления каждого башмака сообщаются посредством осевого отверстия 9 и поперечного канала 10, имеющихся в каждом поршне, с напорной магистралью 11, подводящей рабочую...

Номер патента: 204951

Опубликовано: 01.01.1967

Авторы: Валентин, Иностранна, Федеративна

МПК: D21F 3/08

Метки: бумажных, валок, давлением, полотен, текстильных

...трубчатого, корпуса на сердечник со стороны, обращенной к рабочей стороне.К одному из торцов трубчатого корпуса 1 подсоединен с осевым отверстием вал 4, который,предназначен для установки на нем,приводного колеса. Связь вала 4 с трубчатым корпусом осущесттвлена посредством упругой муфты 5, которая допускает осевое перемещение и,состоит, например, из двух половин, соединенных,пальцами б, причем в промежутках между пальцами обе,половины соединены резиновыми подушками 7.В осевом отверстии вала 4 расположен подшипник 8 для установки в нем сердечника 2. Снаружи на валу 4 имеются подшипники 9 и 10, располагаемые в воспринимающей нагрузку части 11 стойки отделочной машины,Подшипники 8 и 9 являются самоустанавливающимися,подшипниками качения,...

Номер патента: 242113

Опубликовано: 01.01.1969

Авторы: Лихтцер, Минаев, Немзер

МПК: D06C 15/08, D21F 3/08

Метки: бумажного, вал, отжимной, текстильного

...двух полуосяхвнутри которой радля изменения еетем, что, с целью исти вала, прпспосоразрезной втулки,части вала и имеюотверстие для порприводном штоке. с присоединением заявкиИзвестен отжимнои вал для текстильного и бумажного производства, состоящий из укрепленной на двух полуосях цилиндрической рубашки, внутри которой расположено приспособление для изменения ее диаметра. 5Однако в этом вале при изменении прижима между валами измененный диаметр остается постоянным, расчитанным на определенную нагрузку и при изменении усилия прижима может приводить к неравномерному 10 отжиму материала.Предложенный отжимной вал отличается от известного тем, что, приспособление выполнено в виде разрезной втулки, расположенной в средней части вала и...

Номер патента: 242773

Опубликовано: 01.01.1969

Авторы: Иностранец, Иностранна, Федеративна

МПК: D06C 15/08, D21F 3/08

Метки: волокнистогоматериала, обезвоживания

...устройства. Когда прохождение жидкости прекращается, под действием пружины 7 шарик б запирает клапан и сообщения канала 4 и отверстий 3 с наружным воздухом не происходит, а выбегающее из жала перфорированных цилиндров 1 полотно не в состоянии засасывать и всасывать в себя жидкость из отверстий 3, что полностью сохраняет достигнутую степень обезвоживания волокнистого материала.Обезвоживание при горизонтальном прохождении полотна 2 производится парой пустотелых цилиндров 8 (фиг. 3), выполненных из пластмассы. Каждый цилиндр имеет обезвоживающие отверстия 9 перфорации, причем эти отверстия к внутренней стороне цилиндров 8 скошены и расположены рядами, идущими вдоль осей цилиндров, что обеспечивает отвод жидкости внутрь цилиндра в момент...

Номер патента: 245549

Опубликовано: 01.01.1969

Авторы: Громов, Ижевский, Кауг, Федоров

МПК: D21F 3/08

Метки: бумагои, валов, верхних, картоноделательныхмашин, облицовки, прессовых, прижимных, состав

...состав для облицовки прессовых верхних прижимных валов бумаго- и картоноделатсльных машин, включающий кварцевой песок.Целью изобретения является снижение трудоемкости изготовления, повышение износостойкости и химической стойкости облицовки,Достигается это тем, что состав содержит 100 вес. ч. самотвердеющей пластмассы на основе полиметилметакрилата, 3 - 10 вес. ч. 1 дибутилфтолата и 100 в 2 вес. ч. кварцевого песка.Наличие самотвердеющей пластмассы на основе полиметилметакрилата повышает износостойкость и химическую стойкость к 1 агрессивным средам и сокращает технологический цикл изготовления состава.Дибутилфталат служит пластификатором,Кварцевый песок позволяет расширить диапазон регулировки количества пор на единицу...

Номер патента: 324328

Опубликовано: 01.01.1972

Авторы: Артёма, Днепропетровский, Козловский

МПК: D21F 3/08

Метки: вал, прессовый

...влажного 1 олотиа. Достигается это тем, что рубаика вала 10 вьполнена в виде 1 абраоых иа сердеии, колец, группы, содержащие по крайней мере два кольца, которых образуот желобки для отвода воды.На фиг. 1 схематически показан продоль ный разрез вала; на фиг. 2 - часть вала с желобками, образованными двумя кольцами; на фиг. 3 - часть вала с желобками, образованными тремя кольцами.Вал содерокит сердечник 1 и набор колец 2, 2 показанных в увеличенном виде на фиг, 2 и 3. обки могут быть образованы двумя кольц 3 и 4 или тремя кольцами 5, б и 7. Возможно выполнене каждого желоока большим количеством колец. Набор колецподжат через шайбу 8 гайкой 9, однако крепление колец может быть осуществлено иным способом.За счет изменения шага, ширины,...

Номер патента: 334313

Опубликовано: 01.01.1972

Автор: Ершов

МПК: D21F 3/08

Метки: nffilhq-taflhlecpiiьивлиогека, давлени, прессовых, равномерности, суконйошоюзнаяm

...на одном уровне с поверхностью плиты 2. Соосно со штуцером расположена прижимная головка Л г плоской нижней поверхностью. Стержень 0 прижимной головки д перемещается в вертикальных направляющих и связан с грузовым прижимным устройством. Отверстие штуцера соединено с водяной линией и манометром, имеющим контрольную стрелку.Измерение производится следующим образом. Первоначально производится измерение критического (разрушающего) градиента давления при сжатии образца бумаги между гладкими поверхностяви. Для этого отлитый на сетке непрессованный образец бумаги укладывают на торцовую поверхность штуцера 1 и медленно опускают прижимную головку т до требуемой степени сжатия образца 4. Затем открывают кран на водяной линии, в результате чего...

Номер патента: 360427

Опубликовано: 01.01.1972

Авторы: Булах, Днепропетровский, Козловский, Смирнов

МПК: D21F 3/08

Метки: вал, составной

...затяжкой гаек; нале затяжки гаек.Составной валкотором гайками 2башка 4, Шайбыность 5.При работетяжки гайки 2 жимается конусной поверхностью 5 к торцу рубашки 4. При этом шайба 3 деформируется и поперечное сечение ее поворачивается на не который угол. Давление в стыке между шай бой 3 и рубашкой 4 распределяется таким образом, что становится у периферии больше, а ближе к центру - меньше, а потому благодаря распределению моментов сил трения в стыке увеличивается надежность крепленич О рубашки вала. наити применениромышленности.вал, содержащийы и гайки. повысить надежн уть что шаибы вала выоверхностью, взаимоке гаек с торцовой по- а.ен предлагаемь фиг. 2 - то й валже, пособретения дме содержащий руба гайки, отличающ щения надежност...

Номер патента: 395536

Опубликовано: 01.01.1973

Автор: Вител

МПК: D21F 3/08

Метки: вала, картона, листов, папочной, резки, съёма, форматного

...20 и 21. Для обеспечения качательцого движения меха;:изма резк; с пилообразныюц ножами использовано толкающее устройство 22 с толкате. лем 23, двумя пружинами 24 и ро,иком 25. Для создания нормального режима резки ниж: его ножа 21 и правильной ориентации пер;:ого листа картона, сццаемого с форматного гала 26, установлено полжцмцое устройство "7 с упругм роликом 28.Прц работе устройства от ведущего бараба:а 4 папочной машины через шестерни 5, блок шестерен 6 и шестер и 7 вращение пере- лается ца распрелелцтельцый вал 3, Затем с помощью сменных конических шестерен 8 и 9 ц червячной пары 11 и 12 вращение получает кулачок 13, который приводит в качательцое движение толкатель 15 через ролик 29. Толка- тель 15 приводит в лв;жение мекая;зм 17...

Номер патента: 407988

Опубликовано: 01.01.1973

Авторы: Вител, Козловский, Смирнов

МПК: D21F 3/08

Метки: 088, 308удк, 8)авторы, авторскому, кл, свидетельствул1

...промышленности,Известны составные валы, содержащие рубашку, сердечник, шайбы и гайки.Цель изобретения - повысить падеж работы вала.Достигается это тем, что на сердечнике вала установлены две выполненные с шаровыми поверхностями втулки, взаимодействующие при затяжке гаек с шайбами, прилегающими к торцам рубашки вала.На чертеже схематично изображен предлагаемый вал, продольный разрез.Составной вал содержит сердечник 1, на котором при помощи втулок 2, гаек 3 и шайб 4 крепится рубашка 5. Втулки 2 и шайбы 4 имеют шаровую поверхность 6. Под действием усилийпряженного сердечника 1 ются при помощи гаек 3 При наличии погрешносте 5 цов рубашки 5 шайбы 4ми относительно сердечн вой поверхности 6. предварительно нашайбы 4 прижима- торцам рубашки 5...

Номер патента: 426376

Опубликовано: 30.04.1974

Авторы: Валентин, Иностранцы, Эдуард

МПК: D21F 3/08

Метки: вал, прессовый

...с кольцеоторых установлены совы и вал, соде нные на него кол , что, с целью и вала, м ехкду сер лены, по крайне чных колец, и ми смещены оди аружные кольца выемками, в ения. наса ке ся тем работы уста нов межуто кольца го, а н вы.,:и ОПИСАНИЕИЗОБРЕТЕНИЯК ПАТЕНТУ(22) Заявлено 03,08.72 (21) 1816929/29-33 тет 06.06.72 (31) Р 222356,9 о 30.04,74. Бюллетенькования описания 15.10.7 54) ПРЕССОВЫЙ ВАЛ Изобретение касается кделательной машины и мнение в целлюлозно-бумности.Известны прессовые валы, содержащие сердечник и насаженные на него кольца,Цель изобретения - повышение надежности работы вала.Достигается она тем, что между сердечником и кольцами установлены, по крайней мере, два слоя промежуточных колец, причем стыки между кольцами...

Номер патента: 487192

Опубликовано: 05.10.1975

Авторы: Бегишев, Белышев, Ворошилов, Гайко, Губский, Довготелес, Козлов, Котьков, Масалимов, Михалкин, Чичаев

МПК: D21F 3/08

Метки: вал, прессовый

...к пр например, бумаго- или карт машин,Известны прессовые валы, с дечник с цапфами и эластичн представляющую собой моно тие. 2, обли- стичным Вал содцовку, соспокрытиемКольцоизвестнымполняютсяняются. 1, цапфь 3 сэл совым вала оделательны рж оя ердечни из кол 4.крепится на сердечнике способом. Зазоры в сть материалом покрытия держащие серю облицовку, итное покрыщобым х зау плотый прессовыйтем, что облицо а колец, под каж а сердечнике р ьцо, например, т замену облицотакже упрощае я облицовки кр вал отличается вка выполнена дым из которых авное ему по металлическое.вки при ее пот изготовление упнога бар итных едмет изобретения ый ва и об с цель ой час Прессов апфами ем, что, режденн олнена в оторых му по ш еское. видезакре е изоб ен...

Номер патента: 588275

Опубликовано: 15.01.1978

Авторы: Артеменко, Гефтер, Ерошенко, Карпова, Кононенко, Мюлляри, Николоева, Панова, Устинова, Яковлев

МПК: D21F 3/08

Метки: бумагоделательных, валов, композиция, машин, облицовки, покрытия

...удельная ударная вязкость. Оптимальное содержание наполнителя для органоволокнитов 50 - 60%,При изготовлении облицовок валов по извсстной технологии из иглопробивных нетканых материалов, пропитанных термореактивным связующим, невозможно получить в композиционном материале содержание наполнителя более 40%.Цель изобретения - повышение качества покрытия, позволяющего работать при больших давлениях и скоростях.588275 Формула изобретения Составитель О. Маслаченко Техред Н. Рыбкина Корректор Л. Орлова Редактор Э. Шибаева Заказ 198/19 Изд, Мз 110 Тираж 509 Подписное НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 Достигается это тем, что...

Номер патента: 622419

Опубликовано: 30.08.1978

Автор: Вяйне

МПК: D21F 3/08

Метки: бумагоделательной, вал

...теплового расширения.лированная полоса 2 имеет ступенчатоепоперечное сечение и образует после совмещения с полосой 3 желобки 4 для отвода воды при прессовании. бумажного полотна.При изготовлениирубашки вала сначала на сердечник наматывается полоса 2, имеющая меньший коэффициент теплового расширения, а затем полоса 3, поэтому после охлаждения рубашки вала полоса 3 плотно охватывает полосу, передавая давлениечерез 10Принеобходимости рубашка вала может иметь гладкую поверхность, как это показано на Фиг.2.Плотное соединение профилирован б ных полос может быть осуществлено также.при помощи замкового соединения, как это показано на фиг. 3. В этом варианте исполнения профилированных полос последние имеют на боко) вых сторонах направленные в...

Номер патента: 635889

Опубликовано: 30.11.1978

Автор: Вяйне

МПК: D21F 3/08

Метки: бумагоделательной, вал

...полол, поперечное сечение; па фиг. 2 (а и б) - уплотпительпая полоса квадратного пперс 1- 10 ного сечения; на фиг. 3(а и д) - упгОг) -тельная полоса звездообразного поисрс и- го сечения.Вял имеет рубашку из нямотянпй пясердечник 1 профилироваппой полосы 2, ко торая может иметь уступы 3, ораз;1)цспри намотке желобчатое попсречиос с.пение. Ч аОй Вал з 10 жет оыть рпСПС 1 в прессовой части бумагодслательпой маш 1- пы, п 1 п этОм же;1 Ооки слукят д;151 0113 дя 20 воды. 112 боковых сторонах 4 и 5 полосы 2ььшолнсны углубления 6, образующие между соседними витками профплпровашюй по- :ОСЫ КЯПЯ;1 Ы, В КОТОРЫЕ ЗЯКЛЯДЫВЯ 10 ТС 51 П- лотнитсльные полосы 7 из пластичного мя тсриал. 110,Осы 7 могм 3 иметь крт г,с,квядр 2 тпос и 1 и звсз,10001313 ПОС и...

Номер патента: 637093

Опубликовано: 05.12.1978

Автор: Эйно

МПК: D21F 3/08

Метки: бумагоделательной, вала, рубашки

...проволоки, как видно ца фцг, 2. Во внешней части профилированной проволоки, подверженной деформации и растяжению, которая отмечена поперечной штриховкой на фиг. 2, внешняя часть растягивается значительнее, чем внутренняя часть, что приводит к тому, что профилированная проволока 2 легко изгибается в направлении уже нанесенного покрытия. На фцг. 1 изображены два по637093 Составитель Н. СердюкРедактор Г. КузьминаТехред В, РыбаковаКорректор И, Симкина Изд.342 Подписное ственного комитета ретений и открытий Раушская наб., д, 4/5Заказ 956/1513Тираж 4551-1 ПО Госудапо делам изоМосква, Ж,следовательно деформпру 1 ощих ролика 6,но может быть использован один или несколько роликов,Деформирующие ролики 6 приводят вдействие гидравлическим...

Номер патента: 673191

Опубликовано: 05.07.1979

Автор: Пертти

МПК: D21F 3/08

Метки: вал, напрвляющий

...и отверстиями выполнен так, что шарики могут легко перемещатьсяв отверстиях, при этом утечки масла минималь.ные, которые возвращаются в гидравлическуюсистему по отверстию 23 и трубопроводу 24. 15фГидравлическая жидкость под давлениемнагнетается в полость под шарики, которые вы.полняют роль поршней и создают радиальныеусилия между наружным и внутренним опорны.ми кольцами средства для создания давлення, 20Если шарики имеют одинаковые размеры и рас.положены на одинаковом расстоянии один отдругого в средстве для создания давления, результирующее усилие равно нулю, когда давление, прикладываемое 1 с каждому шарику, имеет 25одинаковую величину, Если давление, приклады.ваемое к шарикам, не одинаковое, возникаетусилие, которое стремится...

Номер патента: 739166

Опубликовано: 05.06.1980

Авторы: Гафаров, Горохов, Кучер, Лялюк, Мамонов

МПК: D21F 3/08

Метки: бумагоделательной, вал, гранитный

...ул, Проектная которых не представляет сложности, и осу. ществлять их бурение с одной стороны на проходе.4Кроме того, позволит изготавливать валы тобой длины на отечествеиньи заводах бумаго, делательного машиностроения, обеспечив тем, самым большую экономию валютных фондов страны.Поскольку сумма стоимости изготовления отдельных гранитных секций многократно меньше, чем стоимость изготовления заготовки суммарной длины, гранитный вал предлагаемой конструкции будет стоить существенно меньше, чем вал известной конструкции. При этом зкономический эффект будет тем больше, чем длиннее вал.На чертеже изображен предлагаемый гранит. ный вал.Гранитный вал содержит сердечник 1, зажимные элементы 2-3, центрируюшие втулки 4 и гранитную рубашку,...

Номер патента: 837332

Опубликовано: 07.06.1981

Авторы: Валентин, Эдуард

МПК: D21F 3/08

Метки: бумагоделательноймашины, вал, желобчатый

...трапеции, обращенную меньшим основанием в сторону сердечника. 30Ф На фиг. 1 показан общий вид желобчатого вала;.на фиг. 2 - поперечное сечение профилированной полосы до навивки; на фиг. 3 - то же, после на- вивки Желобчатый вал содержит сердечник 1, на котором намотана профилированная полоса 2, имеющая поперечное сечение, прилегающее к сердечнику 1 в виде трапеции, обращенной меньшим основанием.в сторону сердечника. Это достигается за счет того, что одна из сторон сечения развернута относительно другой стороны на угол о 6,. Поэтому при намотке такой полосы на сердечник 1 сторона полосы, прилегающая к сердечнику, растягивается вследствие разницы диаметров внешней и внутренней сторон полосы относительно оси сердечника несколько...

Номер патента: 880255

Опубликовано: 07.11.1981

Автор: Руперт

МПК: D21F 3/08

Метки: валок, машин, обезвоживающих

...стационарным перекрытием, выполненным в виде скользящего, укрепленного над подшипником башмака, при этомнаружный радиус башмака равен радиусу валка. На фиг.1 изображен предлагаемый валок; на фиг.2 - разрез А-А на фиг.1.Валок включает валики 1 и 2, концы которых установлены в наружных подшипниках 3, а взаимосвязанные концы .в опорном подшипнике 4, над которым установлен скользящий башмак 5. Скользящий башмак 5 выполнен с наружным радиусом,равным радиусу валка и присоединяется минимум через область обхвата сетчатых лент. Корпус подшипника 4 с его поцшипниками б расположен так, что он частично встроен во взаимосвязанные торцй валиков 1 и 2. Здесь помещают, например, шариковые подшипники. Наружными подшипники 3 соединены, с подставкой...

Номер патента: 1049600

Опубликовано: 23.10.1983

Авторы: Айзенберг, Горохов, Тихомиров

МПК: D21F 3/08

Метки: вал, картоноделательной, форматный

...Форматном валу с помощью опорноговала и адгезионных свойств полотна 23Эта конструкция отличается сложноетью, так как вклю ыет в себя многомеханизмов, осуществляющих преобразование энергии сжатого воздуха нлинейное перемещение ножа. Указанныемеханизмы малодоступны, что вызываетзатруднения при эксплуатации и ремонте. По этой же причине конструкцияненадежца в работе. Кроме того, ненадежна и иксация первых элементарных слоев ца форматном валу.Цель изобретения - повышение надежности,работы вала.Эта цель достигается тем, что форматный вал картоноделательной ма зины, содержащий цилиндрический кор ус,в утри которого установлены резательное устройство, ресивер и с;цуночная 6 камера, имеет установленное между ресцвером и сдувочной...
