Формирователь импульсов

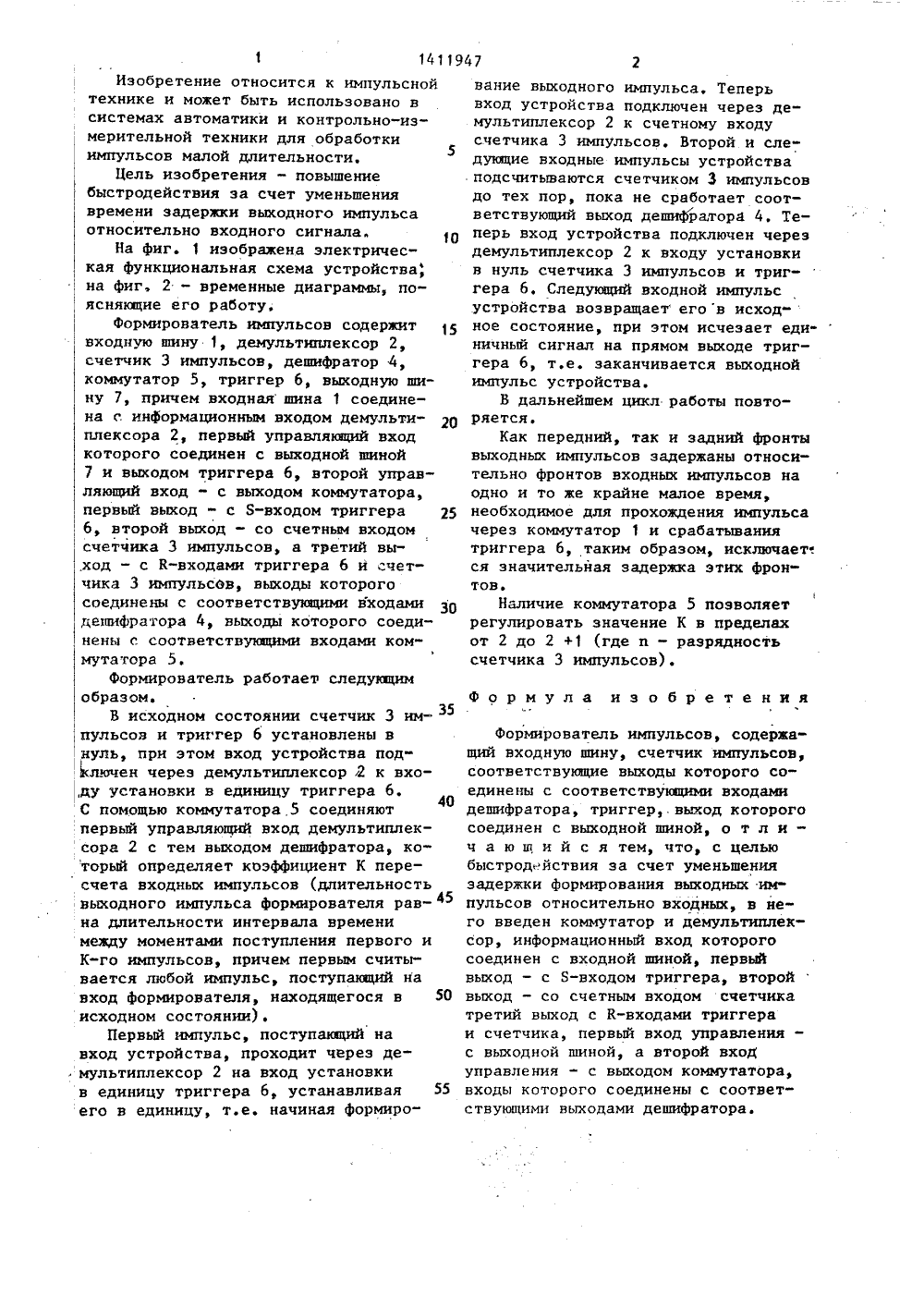

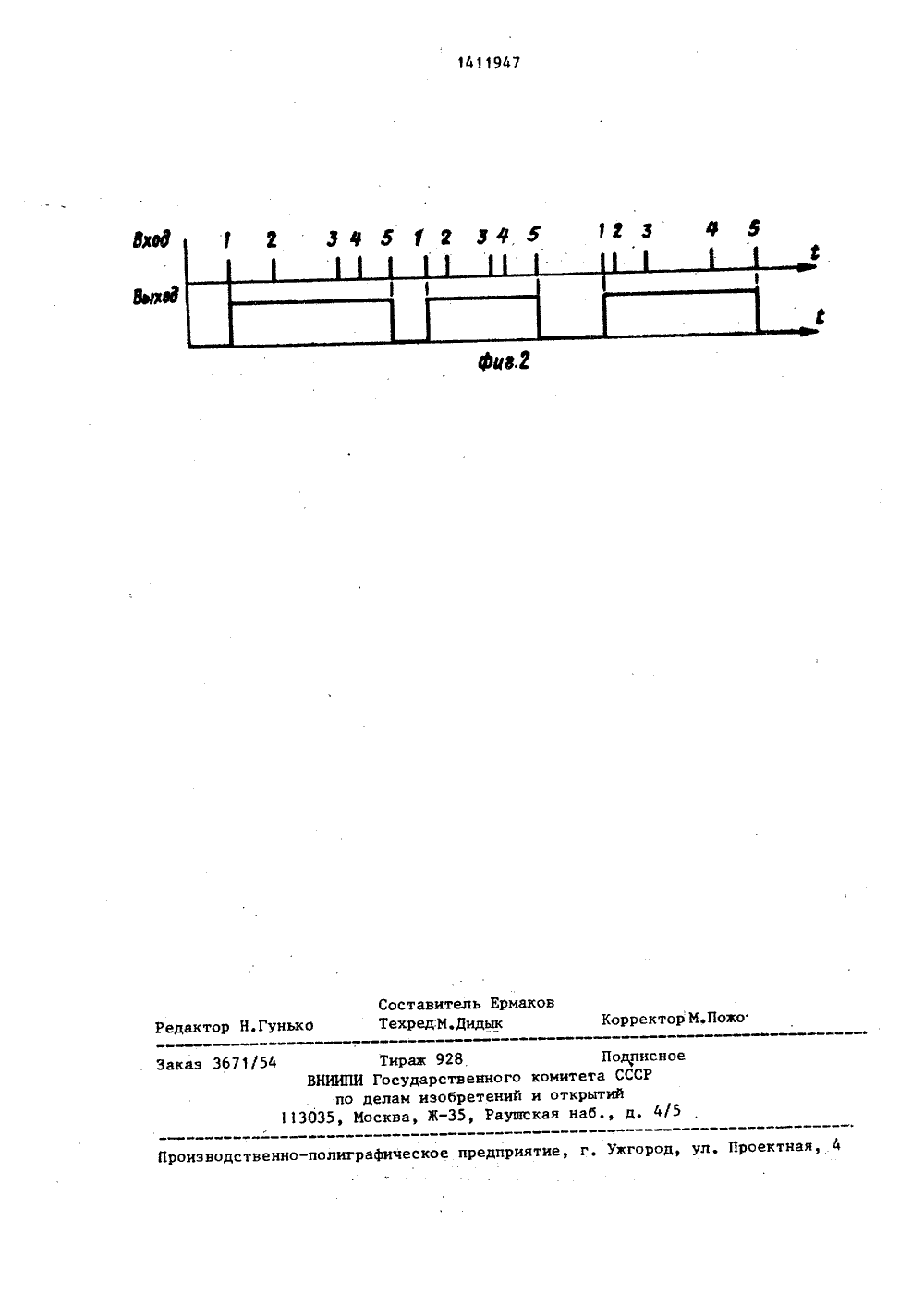

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 19) 94 НОЭ К ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(46) 23.07.88. Бюл. У 27 (71) Украинский заочный политехнический институт им. И.З.Соколова (72) В.А.Добрыдень, Й.Д.Пузько и В.М.Трохин(56) Авторское свидетельство СССР В 630735, кл. Н 03 К 3/64, 1977.Авторское свидетельство СССР У 1008894, кл. Н 03 К 3/64, 1981. (54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение может быть использовано в системах автоматики и контрольно-измерительной техники для об- работки импульсов малой длительности. Изобретение позволяет повысить быстродействие устройства, что достигается путем уменьшения времени задержки выходного импульса относительновходного сигнала, Формирователь содержитшину 1, демультиплексор 2,счетчик 3 импульсов, дешифратор 4,коммутатор 5, триггер 6 и выходнуюшину 7. В устройстве как передний,так и задний фронты выходных импульсов задерживаются относительно фронтов входных импульсов на одно и тоже крайне малое время, необходимоедля прохождения импульса через коммутатор и срабатывания триггера 6, врезультате чего исключается значи-.тельная задержка этих фронтов и повышается быстродействие формирователя.2 ил10 Изобретение относится к импульснойтехнике и может быть использовано всистемах автоматики и контрольно-измерительной техники для обработкиимпульсов малой длительности.Цель изобретения - повышениебыстродействия эа счет уменьшениявремени задержки выходного импульсаотносительно входного сигнала.На фиг. 1 изображена электрическая функциональная схема устройства,на фиг, 2 - временные диаграммы, пояснвацие его работу.Формирователь импульсов содержитвходную шину 1, демультиплексор 2,счетчик 3 импульсов, дешифратор 4,коммутатор 5, триггер 6, выходную шину 7, причем входная шина 1 соединена с информационным входом демультиплексора 2, первый управляющий входкоторого соединен с выходной шиной7 и выходом триггера 6, второй управляющий вход - с выходом коммутатора,первый выход - с Я-входом триггера 256, второй выход - со счетным входомсчетчика 3 импульсов, а третий вы,ход - с К-входами триггера 6 й счетчика 3 импульсов, выходы которогосоединены с соответствующими входамидешифратора 4, выходы которого соединены с соответствующими входами коммутатора 5.Формирователь работает следукющмобразом.В исходном состоянии счетчик 3 им-пульсов и триггер 6 установлены вЭнуль при этом вход устройства под"включен через демультиплексор 2 к входу установки в единицу триггера 6,С помощью коммутатора 5 соединяютпервый управляющий вход демультиплексора 2 с тем выходом дешифратора, который определяет коэффициент К пересчета входных импульсов (длительностьвыходного импульса формирователя рав- фна длительности интервала временимежду моментами поступления первого иК-го импульсов, причем первым считывается любой импульс, поступающий навход формирователя, находящегося в 50исходном состоянии),Первый импульс, поступающий навход устройства, проходит через демультиплексор 2 на вход установкив единицу триггера 6, устанавливая 55его в единицу, т.е. начиная формирование выходного импульса, Теперь вход устройства подключен через демультиплексор 2 к счетному входу счетчика 3 импульсов. Второй и следукщие входные импульсы устройства подсчитываются счетчиком 3 импульсов до тех пор, пока не сработает соответствующий выход дешифратора 4. Теперь вход устройства подключен через демультиплексор 2 к входу установки в нуль счетчика 3 импульсов и триггера 6. Следукиций входной импульс устройства возвращает его в исходное состояние, при этом исчезает единичный сигнал на прямом выходе триггера 6, т.е. заканчивается выходной импульс устройства.В дальнейшем цикл работы повторяется.Как передний, так и задний фронты выходных импульсов задержаны относительно фронтов входных импульсов на одно и то же крайне малое время, необходимое для прохождения импульса через коммутатор 1 и срабатывания триггера 6, таким образом, исключает. ся значительная задержка этих фронтов.Наличие коммутатора 5 позволяет регулировать значение К в пределах от 2 до 2 +1 (где п - разрядность счетчика 3 импульсов).формула изобретенияФормирователь импульсов, содержащий входную шину, счетчик импульсов, соответствующие выходы которого соединены с соответствующими входами дешифратора, триггер,. выход которого соединен с выходной шиной, о т л ич а ю щ и й с я тем, что, с целью быстрод."йствия за счет уменьшения задержки формирования выходных импульсов относительно входных, в него введен коммутатор и демультиплексор, информационный вход которого соединен с входной шиной, первый выход - с Б-входом триггера, второй выход - со счетным входом счетчика третий выход с К-входами триггера и счетчика, первый вход управления - с выходной шиной, а второй вход управления - с выходом коммутатора, входы которого соединены с соответствующими выходами дешифратора.1411947 Составитель ЕрмакТехредМ,Дидык едактор Н.Гуньк Корректор М.П аз 3671/ Тираж 928 Подпис ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4
