Данильченко

Номер патента: 766118

Опубликовано: 27.11.2005

Авторы: Chistjakov, Danil39;, Tetjushin, Бобух, Горелов, Данильченко, Резник, Тетюшин, Чистяков

МПК: F02K 1/54

Метки: реверсивное, трдд

1. Реверсивное устройство ТРДД, содержащее переднее силовое кольцо и заднее силовое кольцо, соединенные продольными ребрами, подвижный кольцевой капот с прикрепленными к нему шарнирами наружные створки, внутренние створки, шарнирно установленные на заднем силовом кольце, отличающееся тем, что, с целью упрощения конструкции, снижения веса и повышения надежности, устройство снабжено рычагами с роликами, соединенными шарнирно с наружными и внутренними створками, а в боковых стенках продольных ребер выполнены направляющие пазы, при этом ролики рычагов контактируют с направляющими пазами. 2. Реверсивное устройство по п.1, отличающееся тем, что рычаг выполнен в виде треугольной...

Номер патента: 379214

Опубликовано: 10.11.2005

Авторы: Бобух, Данильченко, Кондрусев, Кузнецов, Михайлов

МПК: F23R 3/50

Метки: камера, кольцевая, сгорания

1. Кольцевая камера сгорания газотурбинного двигателя, содержащая пустотелые наружную и внутреннюю оболочки с полостями, соединенными с топливным коллектором, и установленные на выходе лопатки соплового аппарата турбины с радиальными каналами, отличающаяся тем, что, с целью повышения теплонапряженности, полость внутренней оболочки подключена к наружной каналами соплового аппарата.2. Камера сгорания по п.1, отличающаяся тем, что на входе размещены радиальные лопатки со струйными форсунками в хвостовой части, соединенными с внутренней полостью, и кольцевой дефлектор для направления воздуха к внутренней оболочке.3. Камера сгорания по пп.1 и 2, отличающаяся тем, что, с целью...

Номер патента: 1477029

Опубликовано: 10.10.2005

Авторы: Горелов, Данильченко, Епейкин, Желюнов, Михайлов, Резник, Токарев

МПК: F23R 3/16

Метки: газотурбинного, двигателя, камеры, сгорания, фронтовое

1. Фронтовое устройство камеры сгорания газотурбинного двигателя, содержащее корпус с выполненной в нем воздушной камерой с выходной щелью, размещенный в камере биметаллический регулятор проходного сечения щели и топливную форсунку с установленными на ней внутренним и наружным завихрителями, последний из которых подключен к воздушной камере, отличающееся тем, что, с целью уменьшения радиальных габаритов, регулятор выполнен в виде разрезного цилиндрического кольца и снабжен охватывающим пружинным разрезным кольцом с плоскими участками, контактирующими с поверхностями корпуса, и цилиндрического кольца.2. Устройство по п.1, отличающееся тем, что, с целью повышения устойчивости...

Номер патента: 1400186

Опубликовано: 10.10.2005

Авторы: Бобух, Данильченко, Резник, Тетюшин

МПК: F01D 5/08

Метки: газовая, турбина

Газовая турбина, содержащая корпус с каналом низкого давления и установленный в корпусе ротор с опорой и дисками, ступицы которых образуют с разделительной трубой, расположенной концентрично валу, канал для прохода охлаждающей среды, отличающаяся тем, что, с целью повышения надежности и экономичности, разделительная труба снабжена дефлектором, размещенным на входе канала для прохода охлаждающей среды, у ступицы переднего диска, а опора - трубопроводом с регулируемым клапаном, вход которого подсоединен к выходу канала для прохода охлаждающей среды, а выход - к каналу низкого давления.

Номер патента: 1517418

Опубликовано: 20.09.2005

Авторы: Гасилин, Грибов, Григор, Данильченко, Резник, Филиппов, Чистяков

МПК: F01D 11/08

Метки: газотурбинный, двигатель

Газотурбинный двигатель, содержащий роторы компрессора и турбины, соединенные пустотелым валом, статор компрессора с ресивером, полым спрямляющим аппаратом, сообщающим внутреннюю полость ротора компрессора с системой регулирования радиальных зазоров, вращающуюся оболочку ротора компрессора, соединенную с пустотелым валом, кожух камеры сгорания, отличающийся тем, что, с целью повышения экономичности путем повышения эффективности теплообмена на последних ступенях компрессора при регулировании на них радиальных зазоров между ротором и статором, он снабжен дополнительным пустотелым валом и дополнительным кожухом, закрепленным на статоре компрессора и на кожухе камеры сгорания и установленным...

Номер патента: 1414058

Опубликовано: 20.08.2004

Авторы: Данильченко, Елизаров, Ушаков, Шипов

МПК: F04D 29/52

Метки: компрессора, корпус, осевого

1. Корпус осевого компрессора, включающего рабочие колеса и направляющие аппараты, содержащий наружную и внутреннюю обечайки и размещенную между ними панель с радиальными сотами, жестко соединенными между собой и с обечайками, отличающийся тем, что, с целью повышения запасов газодинамической устойчивости компрессора на переходных режимах путем увеличения тепловой инерции корпуса, панель выполнена составной из отдельных кольцевых элементов, размещенных над рабочими колесами, наружная обечайка имеет толщину, превышающую в 1-3 раза толщину внутренней, а отношение поперечного размера ячейки сот к толщине ее стенки равно 60-90.2. Корпус по п.1, отличающийся тем, что наружная обечайка...

Номер патента: 1453794

Опубликовано: 20.10.1999

Авторы: Баклагин, Болталин, Бычков, Ващенко, Данильченко, Лыгин, Михальченков, Осередько, Тарасенко

МПК: B65D 90/22

Метки: жидкостей, хранения

1. Устройство для хранения жидкостей по авт. св. N 1259633, отличающееся тем, что, с целью снижения времени заполнения светлыми нефтепродуктами отключенного участка газопровода, система снабжена перепускными линиями между параллельными магистральными газопроводами, подключенными до и после запорных элементов, ограничивающих участок для хранения, дополнительными запорными устройствами и турбонасосным агрегатом, турбина которого подключена к первой по ходу потока перепускной линии через запорные элементы, а напорный патрубок насоса турбонасосного агрегата связан через первый и второй последовательно установленные дополнительные запорные элементы с патрубком слива-налива, дополнительно...

Номер патента: 1556223

Опубликовано: 20.10.1999

Авторы: Баклагин, Богерук, Бычков, Галиуллин, Данильченко, Девичев, Дубин, Исмаилов, Михальченков, Попов, Сюзев

МПК: F16L 55/00

Метки: модуль, трубопроводный

Трубопроводный модуль по п.1 авт. св. N 1369431, отличающийся тем, что, с целью расширения функциональных возможностей, он снабжен установленным между торцовыми стенками барабана эжектором с камерой для эжектируемой среды, ось которой расположена на окружности, проходящей через центры цилиндров, а в торцовой стенке барабана со стороны входа эжектируемой среды выполнено отверстие, сообщенное посредством патрубка с камерой подводящей среды.

Номер патента: 1533178

Опубликовано: 27.08.1999

Авторы: Баклагин, Богерук, Данильченко, Лунин, Михальченков, Попов

МПК: B25B 27/02

Метки: быстроразъемных, размыкатель, раструбных, соединений, трубопроводов

Размыкатель быстроразъемных раструбных соединений трубопроводов, содержащий две шарнирно соединенные между собой полувтулки, выполненные с возможностью базирования по наружному диаметру трубы и торцам ее буртика и взаимодействия с пружинным стопорным кольцом соединения, имеющие диаметрально расположенные окна, и обойму для связи полувтулок, отличающийся тем, что, с целью повышения производительности и снижения трудоемкости работы с размыкателем, на полувтулках выполнены приливы с отверстиями, размыкатель снабжен силовым толкателем, имеющим размещенные в отверстиях приливов полувтулок подвижные вдоль осей отверстий гидроцилиндры с полуотверстиями на корпусах, предназначенные для...

Номер патента: 1284309

Опубликовано: 27.08.1999

Авторы: Артемьева, Данильченко, Дячок, Засидкович, Качмар, Хорошилов

МПК: F16L 37/08

Метки: раструбных, сборки, трубопроводов

Устройство для сборки раструбных трубопроводов, содержащее корпус, размещенные на нем гидронасос и два захвата труб, на одном из которых жестко закреплены гидроцилиндры, отличающееся тем, что, с целью повышения надежности, оно снабжено электрической системой сигнализации окончания сборки, чувствительные элементы которой размещены на другом захвате и выполнены в виде последовательно соединенных контактных датчиков.

Номер патента: 1519147

Опубликовано: 27.08.1999

Авторы: Бычков, Данильченко, Почепня, Руденко

МПК: B67D 5/365

Метки: барабан, гибкого, намотки, трубопровода

Устройство для намотки гибкого трубопровода на барабан, содержащее основание, закрепленные на нем вертикальные стойки с установленными в их верхней части приспособлениями для вращения барабана и привод, отличающееся тем, что, с целью повышения производительности, оно снабжено шарнирно закрепленными с одного конца на общей горизонтальной оси, размещенной на расстоянии l1 от вертикальной стойки и на расстоянии h1 от оси приспособления для вращения барабана, удаленными друг от друга на расстояние b направляющими желобами с образованными на их внутренних сторонах нишами с отверстиями в стенках, установленными в нишах желобов запорными приспособлениями для барабана,...

Номер патента: 1259633

Опубликовано: 27.08.1999

Авторы: Базанов, Баклагин, Бычков, Данильченко, Курченков, Михальченков, Шеин

МПК: B65D 88/76, B65D 90/22, F17D 1/00 ...

Метки: жидкостей, хранения

Устройство для хранения жидкостей, преимущественно светлых нефтепродуктов, содержащее параллельные магистральные газопроводы, соединенные с источником принудительной подачи газа и отводными линиями для подачи светлых нефтепродуктов, запорные элементы, установленные на отводных линиях магистральных газопроводов и на свечах для стравливания газа в атмосферу, размещенных в местах с наивысшими горизонтальными отметками участков газопровода, отличающееся тем, что, с целью повышения надежности сохранности жидкостей с обеспечением при этом рассредоточения запасов светлых нефтепродуктов и оперативной их выдачи, оно дополнительно содержит патрубки слива-налива с запорными элементами и с...

Номер патента: 1369431

Опубликовано: 27.08.1999

Авторы: Баклагин, Богерук, Бычков, Данильченко, Михальченков, Сюзев

МПК: F16L 55/00

Метки: модуль, трубопроводный

1. Трубопроводный модуль преимущественно для магистральных трубопроводов, содержащий разъемный цилиндрический корпус с присоединительными патрубками и люками для ввода технологического оборудования, барабан, установленный в корпусе с возможностью вращения относительно горизонтальной оси, содержащей цилиндрические полости с осями, расположенными по окружности, соосными с присоединительными патрубками и люками корпуса, отличающийся тем, что, с целью расширения функциональных возможностей модуля, одна из полостей барабана снабжена подвижными вертикальными перегородками, равномерно распределенными по длине полости, а ось вращения барабана выполнена полой с вертикальной перегородкой, разделяющей...

Номер патента: 1185950

Опубликовано: 27.08.1999

Авторы: Андриец, Бобрышев, Бычков, Данильченко, Науменко

МПК: F17D 3/08

Метки: жидкостей, перекачки, последовательной

1. Способ последовательной перекачки жидкостей с использованием в качестве разделителя газообразного продукта, отличающийся тем, что, с целью снижения смесеобразования и материальных затрат, сжатый газообразный продукт подают в пространство между двумя механическими разделителями.2. Способ по п.1, отличающийся тем, что в качестве газообразного продукта используют воздух, объем которого определяют по следующей зависимости:где Vmin - минимальный объем нагнетаемого газообразного продукта, приведенный к нормальным условиям, м3;К1 - показатель проницаемости газа через...

Номер патента: 1298990

Опубликовано: 20.08.1999

Авторы: Баклагин, Богерук, Бычков, Данильченко, Козак, Михальченков, Сюзев, Хорошилов

МПК: B01D 19/00

Метки: газа, жидкости, отделения

1. Установка для отделения газа от жидкости, содержащая установленные в трубопроводе по потоку лопастной завихритель и диафрагму, сепаратор с входным патрубком, установленным после завихрителя навстречу потоку по оси трубопровода, соединенный с линией сброса топлива, подключенной к магистральному трубопроводу за диафрагмой, и с патрубком для отвода газа, связанным с атмосферой, отличающаяся тем, что, с целью повышения эффективности очистки жидкости при содержании газа в потоке более 35 - 40%, установка снабжена многостворчатой заслонкой с равномерно расположенными по окружности створками, выполненными в виде дугообразных, частично перекрывающих друг друга сегментов, приводной муфтой с...

Номер патента: 1104714

Опубликовано: 20.08.1999

Авторы: Андриец, Бычков, Данильченко, Кротков, Музыченко

МПК: B01D 19/00

Метки: газа, отделения, топлива

Установка для отделения газа от топлива, содержащая магистральный трубопровод, установленные по потоку завихритель и диафрагму, емкость с устройством стабилизации уровня с чувствительным элементом и с входным патрубком, связанным с отборной трубкой, установленной после завихрителя навстречу потоку по оси трубопровода, и выходными патрубками, один из которых соединен с линией сброса топлива, подключенной к магистральному трубопроводу за диафрагмой, а другой - с линией отвода газа, связанной с атмосферой, отличающаяся тем, что, с целью повышения эффективности установки, установка снабжена конфузорной насадкой, размещенной на отборной трубке, а емкость снабжена перфорированным поперечным...

Номер патента: 1428067

Опубликовано: 20.08.1999

Авторы: Бычков, Данильченко, Лунин, Михальченков, Пирогов

МПК: G05D 7/03

Метки: жидкости, перекачкой, трубопроводу

1. Способ управления перекачкой жидкости по трубопроводу, включающий вытеснение сжатым газом партии жидкости, заключенной между головным и хвостовым разделителями, через задвижку, установленную на конечном пункте трубопровода, и дросселирование потока жидкости задвижкой, отличающийся тем, что, с целью повышения точности и экономичности способа, прикрывают задвижку с момента прохождения через нее головного разделителя и до момента прохождения хвостового разделителя через первый контрольный пункт, после чего отсекают подачу сжатого газа, причем если после этого перепад давления на задвижке больше заданной величины, то открывают задвижку до момента прохождения хвостового разделителя через...

Номер патента: 1454010

Опубликовано: 10.12.1996

Авторы: Горелов, Данильченко, Михайлов, Резник, Цыбизов

МПК: F16F 15/00

Метки: демпферное

1. Демпферное устройство, преимущественно двухвального валопровода, содержащее обойму, устанавливаемую на одном из валов и с зазором между ее наружной поверхностью и поверхностью другого вала, отличающееся тем, что, с целью повышения надежности, оно снабжено кольцевым пакетом из отрезков металлических проволочек, закрепленных внутренней цилиндрической поверхностью на обойме.2. Устройство по п.1, отличающееся тем, что проволочки имеют разную длину и собраны в пакет таким образом, что ими образована поверхность, в окружном направлении состоящая из чередующихся выступов и впадин.3. Устройство по п.1, отличающееся тем, что обойма выполнена из упругодемпфирующего материала.

Номер патента: 1064695

Опубликовано: 20.10.1996

Авторы: Бобух, Горелов, Гошев, Данильченко, Михайлов, Орлов, Пирский, Резник

МПК: F02C 7/12

Метки: газотурбинная, силовая

Газотурбинная силовая установка преимущественно для привода нагнетателя природного газа, содержащая корпус, установленный в нем на передней и задней опорах ротор компрессора и его турбины, силовую турбину, расположенную на консольной опоре, соединенной с корпусом полыми радиальными стойками, и выхлопное устройство с затурбинным диффузором и тупиковой полостью, отличающаяся тем, что, с целью улучшения условий эксплуатации, она дополнительно содержит замкнутый кожух, образующий с корпусом кольцевую полость, сообщенную с трактом компрессора, с задней опорой и через радиальные стойки с консольной опорой, затурбинным диффузором и тупиковой полостью.

Номер патента: 1811263

Опубликовано: 27.06.1996

Авторы: Данильченко, Камнев, Семененко

МПК: G01C 3/08

Метки: дальномер, импульсный, лазерный

...пластину 4, формирующую оптическую систему 5, фото- приемник опорных импульсов б с формирующей линзой 7, приемно-наблюдательную систему 8, фотоприемник интервальных импульсов 9, измеритель временных интервалов 10, окуляр наблюдения за показаниями цифрового индикатора 11, кнопку "Пуск" 12, блок питания и управления 13, кнопку "Измерение" 14, сервосистему 15,После выключения питания начинает работать блок питания излучателя 1, обеспечивающий работу термохолодильника излучателя 2, соответственно, требуемую температуру полупроводникового лазерного диода излучателяПри достижении рабочей температуры лазерного диода, о чем сигнализирует светоизлучающий диод, нажимается кнопка "Пуск" 12, излучатель 2 генерирует пачки световых импульсов...

Номер патента: 1677961

Опубликовано: 10.04.1996

Авторы: Аврасин, Данильченко, Демиденко, Душин, Зенина, Лямина, Петров, Хрульков, Шокин

МПК: B29C 43/20, B29C 71/02, C08L 63/00 ...

Метки: композиционных, оснастки, формообразующей

СПОСОБ ИЗГОТОВЛЕНИЯ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ ДЛЯ ФОРМООБРАЗУЮЩЕЙ ОСНАСТКИ, включающий пропитку волокнистого армирующего наполнителя полимерным связующим, содержащим эпокситрифенольную смолу, эпоксидиановую смолу и бис N,N -диметилкарбамидо)дифенилметан, сборку пакета из полученного препрега и последующее вакуумавтоклавное формование заготовки при 120 130oС и давлении 2 3 кГс/см2 в течение 2 3 ч, отличающийся тем, что, с целью снижения газопроницаемости материала оснастки в интервале температур 100 - 200oС, в связующее дополнительно вводят дициандиамид и компоненты связующего: эпокситрифенольную смолу, эпоксидиановую смолу, бис( N,N

Номер патента: 1833973

Опубликовано: 10.02.1996

Авторы: Гудковский, Данильченко, Иванов, Смирнов, Тишин, Устенко

МПК: A01F 25/00

Метки: вредных, газовой, примесей, регулируемой, среды

...теплоизоляцией 10,Устройство работает следующим образом.После прогрева слоя катализатора 2, с помощью электронагревателя 4, до заданной температуры включается система вентиляции 7, работающа в режиме отсосэ, и на катализатор 2 подается газовая смесь из камеры с регулируемой газовой среДой. Под заданной температурой прогретого катализатора подразумевается температура, при которой после поступления на катализатор газовой смеси, с температурой камеры, температура на катализаторе не упадет ниже необходимой для окисления вредных примесей. В дальнейшем электронагреватель 4 отключается или его мощность используется частично, для компенсации теплопотерь с газовой смесью и в окружэющую среду. Осуществить это оказалось возможным благодаря...

Номер патента: 1828697

Опубликовано: 10.02.1996

Авторы: Аминджанов, Аппалонов, Бондарь, Вербицкая, Данильченко, Стариков

МПК: G01N 25/04

Метки: гелеобразования, композиционных, отверждении, режима, температурного

СПОСОБ ОПРЕДЕЛЕНИЯ ТЕМПЕРАТУРНОГО РЕЖИМА ГЕЛЕОБРАЗОВАНИЯ ПРИ ОТВЕРЖДЕНИИ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ, включающий предварительный выбор двух скоростей нагрева и оптимальной температуры первой изотермической ступени при проведении реакции отверждения серии образцов исследуемых материалов, отличающийся тем, что, с целью сокращения времени и повышения точности определения предварительно производят нагрев серии образцов связующих с заданным набором скоростей нагрева до температуры отверждения и выдержку при этом температуре до полного прекращения выделения летучих, определяемого по постоянству значению потери массы, после чего из данного набора скоростей выбирают скорости нагрева следующим образом: первую, обеспечивающую максимальный выход...

Номер патента: 1800667

Опубликовано: 09.02.1995

Авторы: Гудковский, Данильченко, Иванов, Смирнов, Тишин, Устенко

МПК: A01F 25/00, B01D 53/72, B01D 53/86 ...

Метки: газовой, плодоовощной, продукции, среды, хранилищах, этилена

...необходимо подводить как минимум в четыре раза больше, чем этого требуется для окисления этилена по уравнению реакции. В нашем случае, соответственно, воздуха потребуется 6,0 10 7 л/кг ч при минимальном выделении и 6,0 10 л/кг ч при минимальном выделении и 6,0 10 л/кг ч при максимальном выделении этилена. На конкретном примере рассчитаем какое количество воздуха необходимо подать в зону каталитического окисления для обеспечения полного окисления выделяющегося в процессе хранения плодоовощной продукции этилена и влияние этой подпитки на параметры газовой среды хранилища. Допу стим, что продукция выделяет этилен помаксимуму - 10 см/кг ч и что в его окислении участвует лишь кислород, поступающий в зону окисления с подсасываемым...

Номер патента: 1637058

Опубликовано: 30.06.1994

Авторы: Данильченко, Другов, Иванов, Переплетчиков, Смирнов, Тишин, Устенко

МПК: A01F 25/00

Метки: газовой, контейнере, поддержания, продуктами, состава, среды

...патрубок 4 для подачи воздуха на разделение. Устройство снабжено последовательно установленными ресивером 5, запорным клапаном 6, редуктором 7 и переключателем 8 расхода, а также обратными клапанами 9-12 и индикатором 13 предельных значений давления в ресиаере 5, связанном с компрессором 1, Переключатель 8 расхода соединен с контейнером 3 патрубками 14 и 15, а обратные клапаны 10-12 установлены на трубопроводе между ресивером 5 и гаэоразделительным аппаратом 2, которые соединены через пневморазъем 16. Обратный клапан 9 установлен между контейнером 3 и приточным патрубком 4 для подачи воздуха в компрессор 1. Ресивер 5 снабжен манометром 17. Формула изобретения 1.Способ поддержания состава газовой среды в контейнере с продуктами,...

Номер патента: 1074367

Опубликовано: 15.02.1994

Авторы: Данильченко, Малков, Нестеров, Уфимцев

МПК: H03H 3/02

Метки: дисковых, кристаллических, элементов

СПОСОБ ИЗГОТОВЛЕНИЯ ДИСКОВЫХ КРИСТАЛЛИЧЕСКИХ ЭЛЕМЕНТОВ, заключающийся в разделке кристалла на заготовки заданного угла среза, шлифовании, круглении, отличающийся тем, что, с целью увеличения выхода годных элементов и снижения трудоемкости изготовления их путем повышения точности расположения мест крепления кристаллического элемента и исключения операции повторного нахождения кристаллографической оси Z1, шлифование граней XY1 осуществляют до размера, меньшего диаметра дискового кристаллического элемента на 2 - 6% .

Номер патента: 1836893

Опубликовано: 30.08.1993

Авторы: Данильченко, Козиброда, Павлоцкий, Смакоуз, Чергринец, Юрчук

МПК: A01D 25/04

Метки: выкапывания, корнеплодов, подобных, свеклы

...интенсивному разрушению внутрипочвенных связей, а значит к крошению пласта. 1 з.п,ф-лы, 3 ил,4. При этом прутки 4 каждого ротора в количестве от двух и более и с различным поперечным сечением (фиг,2) скрещиваются с осью вращения 5 последнего, то есть, являются образующими одного семейства одно- полостного гиперболоида 6 (фиг,З). Направление скрещивания прутков совпадает с направлением вращения соответствующего ротора,Корнеплодоизвлекающее устройство работает следующим образом, При движении машины вперед конусообразные роторы 1 внедряются в почву вдоль оси убираемого рядка, и выделяют почвенный пласт и создают в продольном и поперечном направлениях переменное сжимающерастягивающее воздействие. Такоевоздействие приводит к интенсивному...

Номер патента: 1834766

Опубликовано: 15.08.1993

Авторы: Данильченко, Дудко, Патон, Сидорук

МПК: B23K 9/14

Метки: многоэлектродной, наплавки, сварки, электрододержатель, электродуговой, электрошлаковой

...осуществления процесса сварки на нескольких участках шва одновременно, с питанием от одного источника сварочного тока (имеется в виду однопостовая сварка),В качестве прототипа как наиболее близкий по конструктивному исполнению вэят цанговый электрододержатель (см.упомянутый выше справочник "Сварка в машиностроении", т.4, с.101, рис.8, поз,З и др, рисунки), содержащий цанговый зажим для крепления конца стержневого электрода иподвода сварочного тока к нему, и клеммудля подсоединения сварочного кабеля отисточника питания.Недостатком прототипа, как и всех вышеупомянутых известных изобретений, является невозможность взаимодействияэлектрододержателя с другими, а значит, ограничение области его использования и"0 обеспечение низкой...

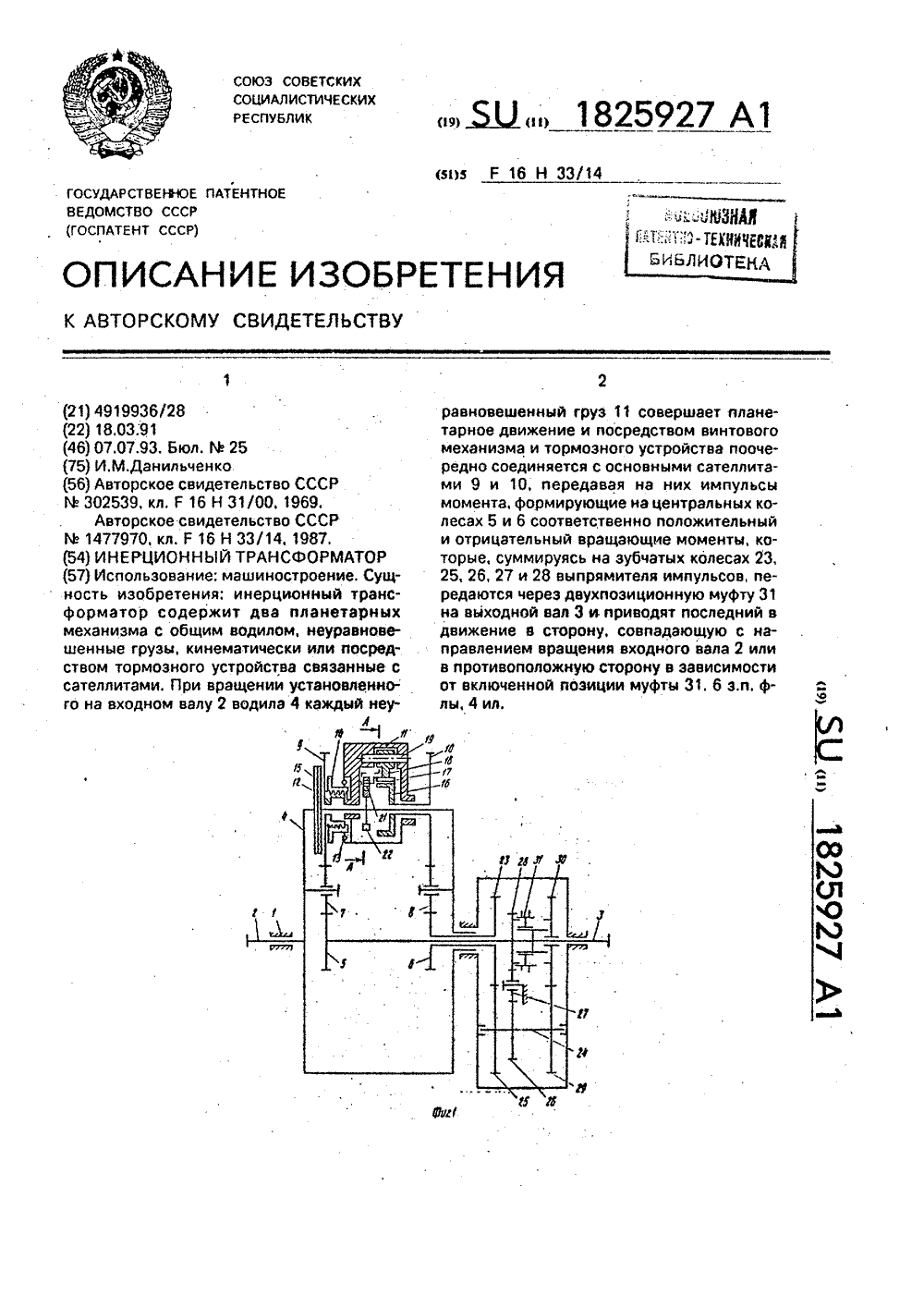

Номер патента: 1825927

Опубликовано: 07.07.1993

Автор: Данильченко

МПК: F16H 33/14

Метки: инерционный, трансформатор

...перемещение груза из верхнего в нижнее положение.Груз, пройдя нижнее положение, под действием центробежной силы снижает скорость вращения, вследствие чего гайка 14 расклинивается с сателлитом 9, отсоединяя груз от сателлита. Включение тормозного устройства, соединяющего груз 11 с сателлитом 10,происходи после прохода грузом чижнегоположения в момент сбегания ролика 21 йз5 полукольцевого кулачка 22. Вначале тормозная колодка 17 прижимается к поверхности барабана центробежной силой и.усилием упругого элемента 20, создавая небольшой мОмент трения. Затем в связи со10 стремлением груза определить барабан 16он через посредство рычага 18 блокируетколодку 17 на барабане 16 большим момечтом трения, обеспечивающим передачу от.рицательного...

Номер патента: 1824061

Опубликовано: 30.06.1993

Авторы: Бетчер, Данильченко, Долгоборец, Дудка, Козиброда, Павлов, Смакоуз

МПК: A01D 27/04

Метки: ботвотранспортирующее

...что ботвопередающее устройство выполнено в виде по крайней мере трех лопастных битеров, рабочие кромки которых размещены по дуге окружности, центр которой находится в нижней части вальца выгрузочного транспортера и проходящей через точку, расположенную на вертикальной плоскости, которая проходит через центр вальца подающего транспортера. 1 ил К, центр которой находится в вальца выгрузного транспорт дящей через точку, располож тикальной плоскости кото через центр вальца подающе ра 1 и находящуюся на его на хности. Верхний битер 5 уст образом, что рабочие кромки расположены на отрезке дуги ной от вертикали О-д в стор части выгрузного транспорте ленной внутри упомянутой ок эомБотва, перемещаемая подающи портером 1 снимается с него р...
