Данильченко

Номер патента: 1491376

Опубликовано: 07.07.1989

Авторы: Данильченко, Коваленко, Козиброда, Мартыненко, Смакоуз, Чернявский

МПК: A01D 23/02

Метки: ботвосрезающий, нож

...по краю наружного контура кот рого в плоскости ножа выполнены выемки, о т л и ч а ю щ и й с я тем, что, с целью повышения качества обрезки ботвы и эксплуатационных возможностей, рядом расположенные выемки выполнены различной глубины, а соседние режущие кромки установлены под разными углами резания. Составитель В.Гладк Техред Л.Сердюкова рректор Н.Корол едакт екарь Заказ 3768/2 Тираж 621 ПодписноеНИИПИ Государс зобретениям и открытиям при ГКНТ СССРРаушская наб., д. 4/5 твенного комитета по и 113035, Москва, Ж,оизводственно-издательский комбинат "Патент", г. Ужгор агарина, 10 Изобретение относится к сельскохозяйственному машиностроению, вчастности к устройствам для обрезкиботвы корнеплодов.5Цель изобретения - повышение качестна обрезки...

Номер патента: 1490529

Опубликовано: 30.06.1989

Авторы: Горюнов, Данильченко, Кизеев, Петров, Садков, Сморяков, Чаженгин

МПК: G01M 7/00

Метки: испытаний, стенд, ударных

...устройством 15 для удержания платформы 3 в исходном состоянии. В этом случае используются два устройства 5 для разгона, устанавливаемые симметрично.Стенд работает следующим образом.Перед испытаниями на платформе 3 устанавливается изделие 4, в ресивер 9 подается сжатый гаэ с давлением, необходимым дпя получения требуемого ускорения иэделия 4. Газ иэ ресивера 9 через продольные окна 13заполняет штоковую полость 12, а через неплотности между поршнем 7 и цилиндром 6 заполняет и полость 10. При увеличении давления в этой полости до величины, достаточной до страгивания поршня 7, газ проникает , между торцом поршня 7 и упором 14, усилие на поршне 7 резко возрастает, платформа 3 освобождается спусковым устройством 15 и начинает движение....

Номер патента: 1490190

Опубликовано: 30.06.1989

Авторы: Данильченко, Коваленко, Мартыненко

МПК: D06F 55/02

Метки: белья, зажим

...выполнено отверстие, имеющее сужающуюся на конус поверхность, Втулочка 4 установ -лена в отверстии на перемычке корпуса 1. Втулочка 4 имеет на боку вьгступьгрифпения, имеющиеся также ина поверхности отверстия в перемычкекорпуса 1 для запепления втулочки 4. содержащий корружинящими губк пругий элемент,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Патент ШвейцарииЭ 06 Р 55/02, 197 ках. Цель изобретения - упрощен шение надежности зажи На фиг. 1 изображе ма; на фиг. 2 - се ЯО 14901 0 А 1(54) ЗАЖИМ ДЛЯ БЕЛЬЯ (5 7) Изобретение относится и предназначено для испол в бельевых прищепках. Упр вышение надежности достиг что упругий элемент выпол конической втулочки с раз боку, а на перемычке выло верстие, сужающееся на ко...

Номер патента: 1484439

Опубликовано: 07.06.1989

Авторы: Гевко, Данильченко, Мартыненко, Панькив, Петровский

МПК: B23B 13/00

Метки: поддержки, прутков

...зазор ЛьУстройство для поддержки прутков работает следующим образом.Обрабатываемый пруток 8 (фиг. 1) расположен во внутреннем отверстии износостойкой втулки 2. При заправке и зажиме прутка 8 в зажимной цанге 9 пруток 8 располагается в двух опорах. Пруток не является идеально ровным и его криволинейность ведет к смешению свободного конца от соосности по сравнению с начальным положением. Ввиду этого для нормальной подачи прутка 8 выполняется зазор Ль обеспечивающий смешение конца прутка 8 в заданном диапазоне при заправке прутка 8.Таким образом, при подаче прутка 8 радиальное смещение его свободного конца в амортизационном элементе не должно превыцать зазора Л 1. Зазор Л 1 выбирается из условия криволинейности прутка,При обработке...

Номер патента: 1481782

Опубликовано: 23.05.1989

Авторы: Данильченко, Файнгольд, Федорцов, Хацкевич, Цыбаков

МПК: G06F 13/36

Метки: информации, источника, магистрали, подключения

...только счетчикпереполняется (окончился интервалвремени, равный 2 Гэ), сигнал с выхода счетчика 9 поступает на вход элемента 21, а также через одновибратор22 и элемент 23 задержки поступаетна установленный вход триггера 20,с инверсного выхода которого сигналловии отсутствия передачи происходит следующее.Через каждые 2на выходе счетчика 9 появляется сигнал, который подается на вход элемента 21 и через одновибратор 22 и элемент 23 по 1 дается на установочный вход триггера 20. Если при этом содержимое счетчика 15 не равно О, то с инверсного выхода дешифратора 15 снимается логическая "1" и подается на вход элемента 21, с выхода которого ИД счетчика 15 и через элемент И 12 и 13 на синхровход триггера 17 подается сигнал "1". Содержимое...

Номер патента: 1479839

Опубликовано: 15.05.1989

Авторы: Данильченко, Мартыненко, Нагорняк, Смолий

МПК: G01M 13/00

Метки: испытания, муфты, свободного, стенд, хода

...начальный момент расстояние С,О, (Фиг.2) между осью пальца 9 и точкой зацепа пружины 12 за каретку 13 минимальное и пружина находится в начальном предварительно сдеформированном, состоянии. Поскольку расстояние между вектором действия силы Рлр 1 и осью вращения диска 8 (точкой О) равно нулю, то моментдействующий со стороны пружины 12 на диск 8, а значит, и вал 2 с обоймой 4 также равен нулю. В дальнейшем при вращении обоймы 4 с валом 2 палец из положения Спереходит в положение С приводя к дополнительному растяжеУнию пружины 12, Усилие, возникающее от деформации пружины, например, в точке С, становится равным Ги между вектором силы Р орг и осью вращения диска 8 (точкой О) возникает расстояние Ь. Таким образом в этом случае на диск 8, вал...

Номер патента: 1479408

Опубликовано: 15.05.1989

Авторы: Гевко, Данильченко, Коваленко, Малько, Мартыненко

МПК: B67B 3/14

Метки: крышками, металлическими, стеклянной, тары, укупорки

...периферии присоски 7 и смонтированного с возможностью перемещения в пазу 9 патрона 2.25Устройство работает следующим образом.Приспособление накладывается на крышку и прижимается к ней. При этом присоска 7 присасывается к крышке и 30 образуется жесткая связь. В процессе закатки нет необходимости прижимать дополнительно патрон 2 к крышке для исключения относительного их проф о а изобретения скальзывания, поскольку крьппка жест ко связана с патроном 2 посредством присоски. Такой процесс эакатки повышает производительность и существенно уменьшает усилие при укупорке.После закатки крышки достаточно40 нажать на выступ 9 в направлении к оси корпуса 1 (по стрелке на фиг.1), чтобы рассоединить связь присоски 2с фиг 2Составитель С.ЧекаловТехред...

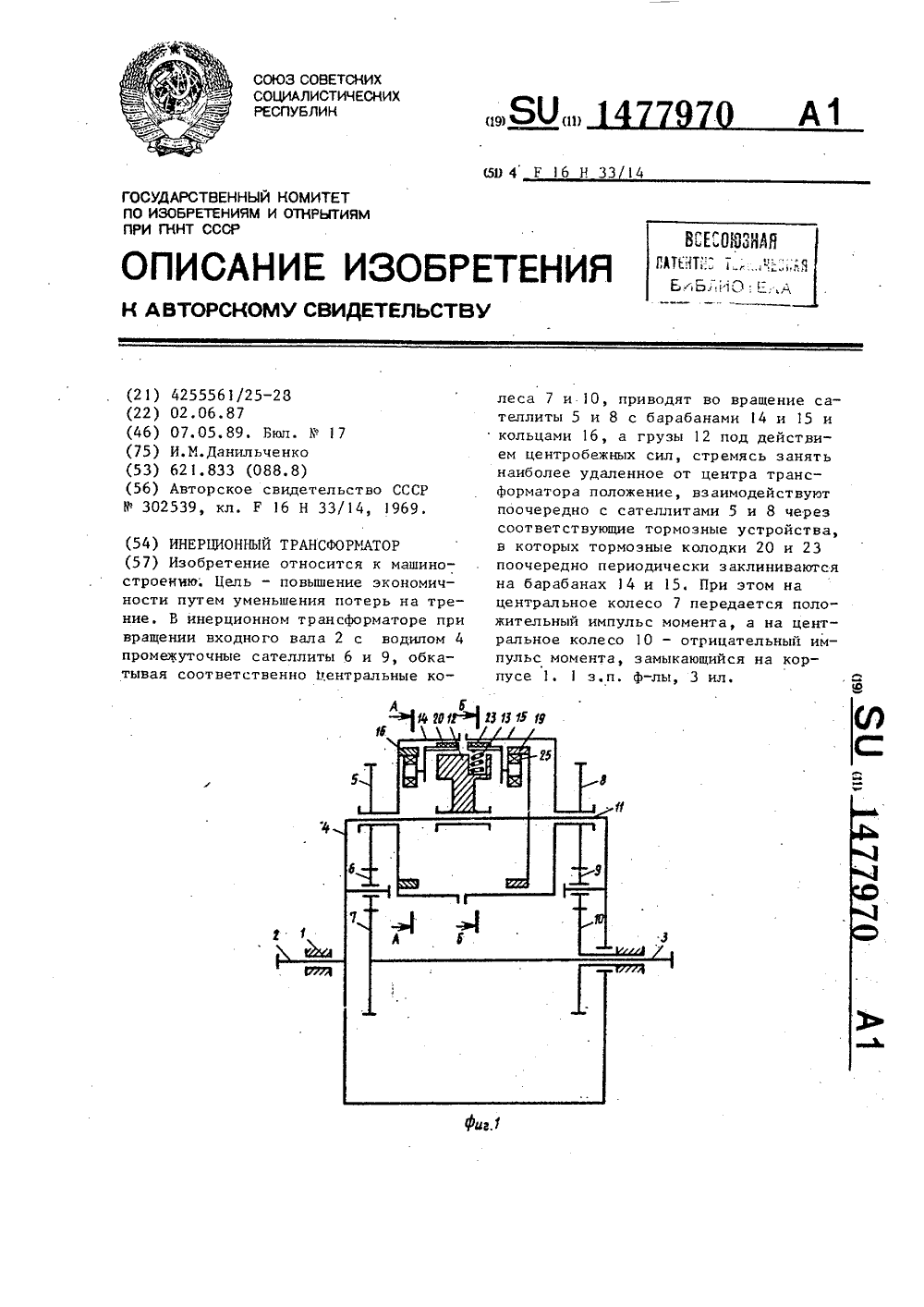

Номер патента: 1477970

Опубликовано: 07.05.1989

Автор: Данильченко

МПК: F16H 33/14

Метки: инерционный, трансформатор

...а на центральномколесе 10 - отрицательные импульсымомента, замыкаемого на корпусе 1.При этом включение и выключениетормозных устройств в определенныемоменты времени происходит автоматически следующим образом.Включение тормозного устройства,связывающего груз 12 с сателлитом 5,производится при помощи кольца 6. Впериод сбегания ролика 22 во впадину17 кольца 16 тормозная колодка 20 поддействием центробежной силы приближается к поверхности барабана 14 и прижимается к ней, создавая предварительный небольшой момент трения (момент управления), благодаря которомутормозная колодка при стремлении1опередить барабан в сторону заклинивания приобретает способность мгновенно заблокироваться на барабанепод действием создаваемого на грузесилами инерции...

Номер патента: 1477286

Опубликовано: 07.05.1989

Авторы: Григоров, Данильченко, Довгань, Мартыненко, Нестеровский

МПК: A01C 17/00

Метки: внесения, удобрений

...по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж 35, Раушская наб., д. 4511 роизводствснно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для внесения минеральных удобрений.Целью изобретения является повышение производительности путем снижения трудоемкости демонтажа храповой полумуфты при реверсе транспортера.На фиг. 1 изображена схема машины для внесения удобрений, вид сбоку; на фиг. 2 - разрез А-А на фиг. 1.Машина для внесения удобрений включает кузов 1 для удобрений с подвижным дном в виде реверсивного ленточного транспортера 2, установленного на ведущем 3 и ведомом 4 барабанах, на шлицевых валах которых устанавливается храповая...

Номер патента: 1477284

Опубликовано: 07.05.1989

Авторы: Вуйчик, Данильченко, Мартыненко, Нестеровский, Пастернак

МПК: A01C 15/00, G01M 17/007

Метки: внесения, испытания, комплексного, машин, минеральных, стенд, удобрений

...установлены направляющие, состоящие из шарнирно соединенных частей, на которых установлен привод нагружения трансмиссии, связанный с центральным редуктором, для обеспечения работы ленточного транспортера в режиме выгрузки минеральных удобрений, 6 ил. 2Стенд работает следующим образом.Испытуемую машину для внесения удобрений устанавливают на эстакаду 1. Имитацию рельефа почвы осуществляют посредством подьема колеса 3 пневмоцилиндром9, который совершает колебательные движения. От привода 7 посредством захвата 8 осуществляют вращение колеса 3,и через трансмиссию приводится в движение ленточный транспортер 5. После этогов бункер 2 вводят имитатор сыпучего груза, гидроцилиндрами 17 и 18 создают давление на плиту 16 и необходимый...

Номер патента: 1475528

Опубликовано: 30.04.1989

Авторы: Булгаков, Васьков, Глуховский, Данильченко, Кузьминов, Покуса, Пришляк, Савич, Смакоуз

МПК: A01D 25/04

Метки: выкапывания, корнеплодов, орган, рабочий

...положенис и заглубляется в почву. Рядок корнеплодов свеклы при этом располагается по оси симметрии рабочего органа, т,е. между выкапывающими элементами 2, При движении в плотной и сухой почве плоские ножи 5 разрезают нижнюю часть пласта почвы, отделяя его от пласта междурядий, а их наклоны на углы о в поперечно-вертикальной плоскости обеспечивают частичный сдвиг почвы в стороны. При этом поскольку ножи 5 находятся на уровне конических частей выкапывающих элементов 2, то они эффективно нарушают боковые связи корнеплодов свеклы с почвой, не повреждая их, а при дальнейшем движении рабочего органа последние зажимаются между цилиндрическими частями элементов 2 и благодаря передаче встречного вращения от вала 3 и редуктора 4 извлекаются...

Номер патента: 1475527

Опубликовано: 30.04.1989

Авторы: Данильченко, Козиброда, Мартыненко, Осуховский, Смакоуз

МПК: A01D 25/04

Метки: корнеплодов, примесей

...корнеплодов, расположенных на периферии диска, о решетчатое ограждение 3, 2 ил.1475527 иг,. Гладки Составитель ВТехред И. ВересТираж 622комитета по изобретесква, Ж - 35, Раушский комбинат Пате Редактор М. ЛндршенкЗаказ 1867/2 НИИПИ Государственного113035, Мо Производственно-издатель Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для очистки корнеплодов от почвенных и растительных примесей.Цель изобретения - повышение качества сепарирования. На фиг. 1 изображено устройство для очистки корнеплодов от примесей, вид сбоку; на фиг. 2 - то же, вид сверху.Устройство, установленное под углом к горизонтальной плоскости, содержит диск, состоящий из ступицы 1 и изогнутых спиц 2 и имеющий периферийное...

Номер патента: 1475525

Опубликовано: 30.04.1989

Авторы: Бессонов, Вачко, Данильченко, Дынкин, Кузьминов, Мартыненко, Присько, Чернявский

МПК: A01D 23/02

Метки: ботвы, головок, корнеплодов, корню, очиститель

...вал 1, при этом свободные концы очистительного элемента 3 размешены со стороны изогнутой средней части смежного очистительного элемента 3. Свободные концы очистительного элемента 2 размешены относительно вала на уровне траектории вращения средней изогнутой части основного очистительного элемента 3 и со смещением средней изогнутой части элемента 2 в сторону оси врашепия вала 1 относительно упомянутой траектории Элементы 2 и 3 закреплены на валу 1 болтами 4, проходяшими через крепежные отверстия вала 1 и элементов 2 и 3, при этом последние снабжены дополнительными крепежными отверстиями 5 для изменения уровня расположения их раоочих концов относительно оси вращения вала 1. Очиститель головок корнеплодов от ботвы на корио раоотает...

Номер патента: 1475524

Опубликовано: 30.04.1989

Авторы: Бессонов, Вачко, Данильченко, Дынкин, Кузьминов, Мартыненко, Присько, Чернявский

МПК: A01D 23/02

Метки: головок, корней, междурядий, очиститель, свеклы

...головок корней свеклы и междурядий содержит вал 1, на котором вдоль его оси установлены охватывающие вал 1 гибкие скобообразные очистительные элементы 2, выполненные из эластичной ленты и закрепленные на валу 1 по винтовой линии со смещенными по оси вала свободными концами так, чтобы ось отверстий крепления противоположных свободных концов смежных 20 очистительных элементов 2 совпадала с осью отверстия крепления выполненного на валу 1.Очиститель головок корней свеклы и междурядий работает следующим образом.При движении очистителя вдоль рядков корнеплодов валвращает гибкие очистительные элементы 2, которые, соприкасаясь с головками корней сахарной свеклы, сбивают с них остатки ботвы, при этом благо 242даря смещенным по оси вала 1...

Номер патента: 1469148

Опубликовано: 30.03.1989

Автор: Данильченко

МПК: E21D 11/00, E21D 20/00

Метки: жидких, компонентов, пород, смесью, твердеющей, упрочнения

...25унрочнениюрпробуривают шнур 2, в который вводят нагнетательную трубку 3с закрепленным на ней уплотнительнымэлементом 4, герметично заключеннымв заполненной жидким агентом 5 обо рдочке 6.Способ осуществляют следующим образом.Уплотнительный элемент 4 изготавливают из материала, обладающегоэффектом памяти Формы на жидкий ,Агент, например древесины. Из сыройдревесины вытачивают цилиндрическуюзаготовку, просверливают в ней вдольпродольной оси отверстие, в котороевставляют нагнетательную трубку. Затем заготовку на нагнетательной трубке радиально уплотняют в прессе ивысушивают, например, нагревая. Пос, ле этого древесину герметично заключают в непроницаемую для жидкостиподатливую в радиальном направленииоболочку, например, выпдлненную из...

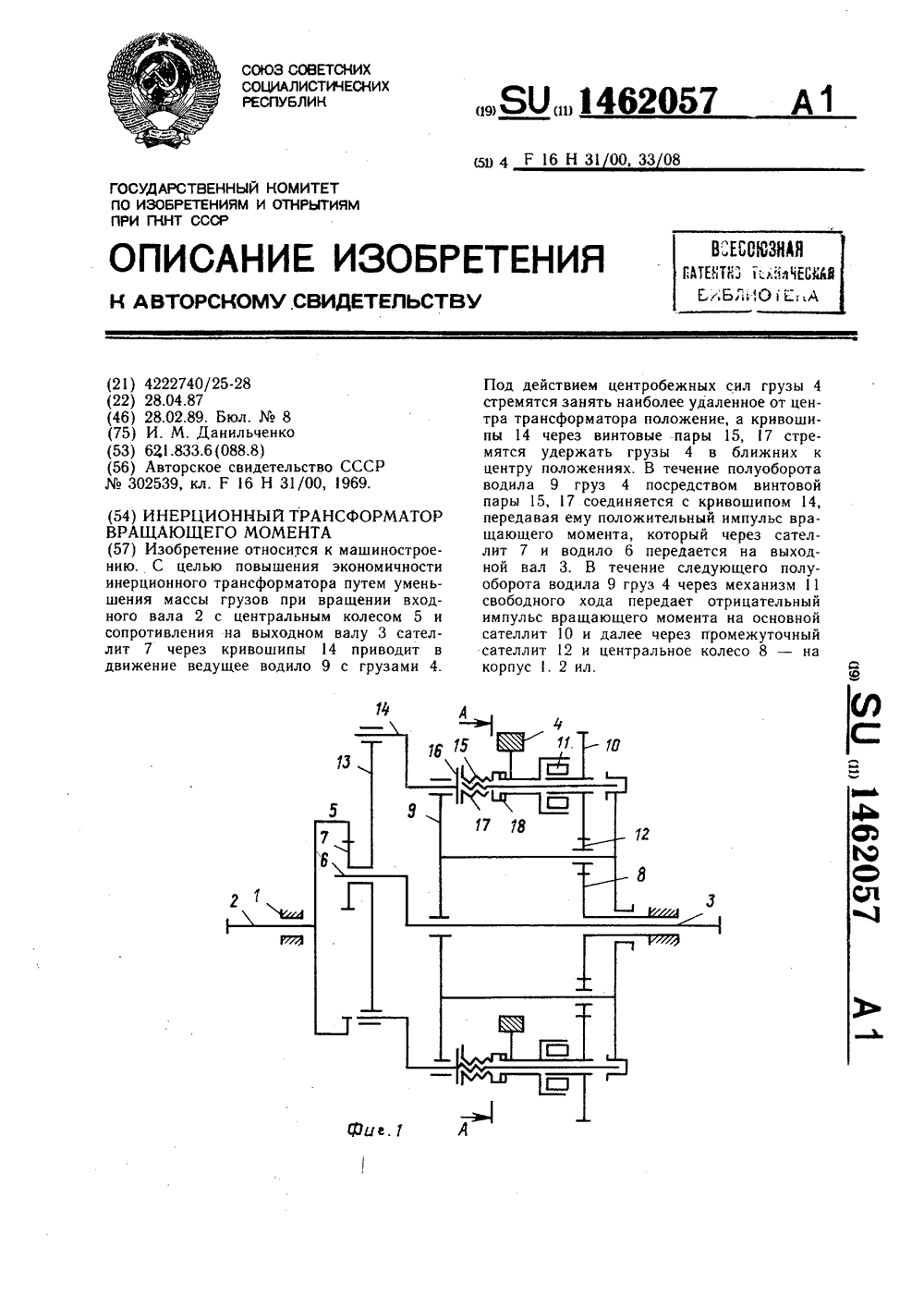

Номер патента: 1462057

Опубликовано: 28.02.1989

Автор: Данильченко

МПК: F16H 31/00, F16H 33/08

Метки: вращающего, инерционный, момента, трансформатор

...колесо 5 первого планетарного механизма выполнено с внутренними зубьями и соединено с входным валом 2, водило 6 этого механизма соединено с выходным валом 3.Трансформатор работает следующим образом.При вращении входного вала 2 с центральным колесом 5 и наличии момента сопротивления на выходном валу 3 взаимодействующий с колесом 5 сателлит при помощи диска 13 и кривошипов 14 приводит в движение ведущее водило 9 с грузами 4, Под действием центробежных сил грузы 4 стремятся занять верхнее положение, наиболее удаленное от центра вращения, а кривошипы 14, взаимодействия с грузами 4 при помощи винта 15 и гайки 17, перемещают их в нижнее положение, ближе к центру трансформатора. При этом силами инерции грузов 4 (в правом секторе фиг. 2)...

Номер патента: 1460686

Опубликовано: 23.02.1989

Авторы: Гольдштейн, Данильченко, Ковалев, Корчагин

МПК: G01N 27/00

Метки: потенциостатическая, расплавов, электролиза

...действия: перевод триггера 28 в состояние 11 = 0 (режим развертки па Б), начало формирования кода времени в таймере 18, занесение числа на набирателе 32 в счетчик 33, запись в ОЗУ значения потенциала в момент отключения тока (элементы 34-36), установка в регистре 21, а затем после линии 37 задержки в счетчике 22 кода, раанага разности кодов начального потенциала рабочего электрода и величины, записанной в регистре 19 (шаг развертки па Ц),На набирателе 32 устанавливается максимальный-временной интервал (с учетом частоты Р, непрерывно генерируемый таймером) для работы установки в режиме развертки по переменной Б. При превышении этого времени (т.е. уменьшении скорости изменения потенциального отклика ячейки ниже определенной)...

Номер патента: 1458086

Опубликовано: 15.02.1989

Авторы: Гевко, Данильченко, Коваленко, Мартыненко

МПК: B23B 13/00

Метки: подающая, цанга

...лепестков 5 (на фиг1 показано стрелкой).40При наборе прутка 7 корпус 1 и зажимной элемент 3 относительно неподвижного прутка 7 движутся влево (в направлении, противоположном стрелке, фиг 1), При этом лепест ки 5 перемещаются относительно конус. ной части корпуса 1 до соприкосновения с буртиком 2, что значительно снижает давление на пруток 7 ср стороны лепестков 5, Длину прорезей 4 выбирают равной около 3/4 ширины полосы 6. Такая длина наиболее благоприятна в работе цанги.Ввиду этих конструктивных отличий набор прутка происходит при пониженных тяговых сопротивлениях, что снижает износ эажимного элемента 3.Подача прутка 7 производится при движении корпуса 1 в направлении, совпадающем с направлением по стрелке. Коническая часть корпуса 1...

Номер патента: 1456040

Опубликовано: 07.02.1989

Авторы: Григоров, Данильченко, Довгань, Мартыненко, Нестеровский, Смакоуз, Щемелинский

МПК: A01C 15/00

Метки: внесения, удобрений

...для внесения ,минеральных удобрений.Целью изобретения является повышение равномерности распределения удобрений путемпредупреждения осыпания их от неравномерностей рельефа поля.На фиг. 1. изображена машина длявнесения удобрений, вид сбоку; нафиг. 2 - то же, вид сверху; на фиг.Зшарнирно закрепленные гибкие связи;на фиг. 4 - сечение А-А на фиг. 3;на фиг. 5 - сечение Б-Б на фиг.З.Машина включает кузов 1 и дозирующую заслонку 2, установленную над транспортером 3. Дозирующая заслонка 2 с нижних боковых сторон со стороны транспортера 3 снабжено шарнирно закрепленными гибкими связями 4, между которыми установлены с возможностью вращения прутки 5, выполненные, например, из пластмассы. Доэирущая заслонка 2 установлена на оси 6, а между...

Номер патента: 1451044

Опубликовано: 15.01.1989

Авторы: Гальчун, Данек, Данильченко, Кораб, Кушнирук, Лопатникова, Лукьянов, Ремизович, Сиротенко, Тарногродский

МПК: B29C 65/02

Метки: пластмассовых, сборки, сварки, труб, центратор

...2 и 3 до соприкосновения упоров 5 и 6 с корпусами 7 и 8,неподвижно соединенных с втулками 9 и 10,после чего с помощью гаек 21 и 22 перемещаются только пружины 12 и 14 и клинья 11 и 13, разжимая при этом штоки 15 и 1 б до касания с поверхностью трубы. Так как пружины 12 и 14 предварительно напряжены с усилием, превышающим усилие, необходимое для разжатия штоков 15 и 16, то на этом этапе пружины 12 и 14 работают как жесткие элементы, передавая усилия гаек 21 и 22 на клинья 11 и 13.Дальнейшее перемещение гаек 21 и 22 приводит к деФормации пружин 12 и 14 сжатия на расчетную величи" ну, что обеспечивает качественное центрирование труб при имеющейся разности диаметров и сообщает клиньям 11 и 13 расчетное усилие заклинивания.В этом...

Номер патента: 1449752

Опубликовано: 07.01.1989

Автор: Данильченко

МПК: F16H 33/14

Метки: импульсная, инерционно, передача

...двухвенцовым центральным колесом 4, атакже тормоз 23 и муфту 24, связывающие водило 20 соответственно с корпусом 1 и с коническим центральным, колесом 22,Инерционно-импульсная передача работает следующим образом.При подводе вращения от входноговала 2 через реверснвный механизм 18к двухвенцовому центральному колесу4 н наличии момента сопротивления навыходном валу 3 сателлиты 8 и 9 обкатываются по венцам .5 и 6 и приводятв движение лопатки 10 и 11. Находящийся в межлопаточном пространствеподвижный груз 12 под действием центробежных сил стремится занять в полостях 14 и 15 наиболее удаленное отцентра передачи положение,.а при проходе лопаток 10 и 11 мимо перепускныхокон 16 и 17 подвижный груз 12 переходит из одной полости в...

Номер патента: 1447491

Опубликовано: 30.12.1988

Авторы: Андрющенко, Данильченко, Радченко

МПК: B21D 41/02, H01R 43/04

Метки: деформирования

...расширяюгцейся средой, Днише 14 размещено в кожухе 17 с теплоносителем, снабженном патрубками 18 и 19.Устройство работает следующим образом. Глухие трубы 15 заправляют рабочей средой и с помощью болтового соединения 3 соединяют кожух 17 с корпусом 1. В качестве рабочей среды можно применять легкоплавкие углеводороды или воду, Вид рабочей среды зависит от конкретных лабораторных или заводских условий и технологичности использования нагрева или охлаждения глухих труб с рабочей средой. В случае использования в качестве рабочей среды, например, воды при заполнении кожуха 17 через патрубки 18 парами испаряющегося из дьюара жидкого азота рабочая среда замерзает в глухих трубах 15 последовательно, начиная с глухих концов. В процессе...

Номер патента: 1445604

Опубликовано: 23.12.1988

Авторы: Данильченко, Козиброда, Павлоцкий, Смакоуз, Юрчук

МПК: A01D 25/04

Метки: корнеплодоизвлекающее

...цилиндрическую форму поверхности, сопряженную поверхностью перехода 13 с конической поверхностью задней части 14 ротора 4. Длина участка с конической поверхностью задней части 14 не превышает половину рабочей длины ведомого ротора 4, который имеет винтообразную форму рабочей поверхности с овоидальным поперечным сечением.Корнеплодоизвлекающее устройство работает следующим образом.При движении машины вперед рыхлительный нож 1 и копач 2 заглубляются на рабочую глубину в зоне рядка корнеплодов и вырезают почвенный пласт. Вынесенное вперед корнеплодоизвлекающее устройство за счет наклона рабочей части 7 рыхлительного ножа 1 долото 11 с башмаком 10 при внедрении в почву создает в зоне корнеплода сеть поперечных трещин, скалывания, по которым...

Номер патента: 1445603

Опубликовано: 23.12.1988

Авторы: Боровицкий, Данильченко, Козиброда, Мирошниченко, Павлоцкий, Смакоуз

МПК: A01D 25/04

Метки: извлечения, корнеплодов

...на фиг. 3 - сечение Б - Б на фиг. 1, ва рианты выполнения канавок.Устройство содержит вильчатый копач 1 в виде встречно вращающихся конусообразных роторов 2. В передней части рабочей поверхности каждого ротора 2, вслед за носком 3, выполнено не менее двух лысок 4, параллельных осям их вращения, а в средней части - не менее двух продольных канавок 5 У-образного сечения с боковыми кромками 6, совпадающими с образующими конуса. Канавки 5 20 расположены с угловым смещением относительно лысок 4, при этом поверхности последних выполнены вогнутыми. Устройство работает следующим образом.Установленный на рабочую глубину копач 1 при движении вдоль линии рядков свеклы сжимает захватываемый вращающимися роторами 2 объем почвы и разрушает корневые...

Номер патента: 1443837

Опубликовано: 15.12.1988

Авторы: Бадулин, Голуб, Данильченко, Мартыненко, Нестеренко, Нестеровский

МПК: A01C 15/00

Метки: загрузчик, минеральных, удобрений

...2, которая под воздействием роликов 7 изгибается с образованием уклонов в обе стороны, причем в связи с тем, что каждый ролик 7 имеет по диаметру переменную образующую, лента непрерывно с заданным циклом меняет10 углы уклона, что вызывает ее изгибаниеи встряхивание. В результате этого удобрения независимо от их текучести и склонности к налипанию сползают с нижней ветви ленты 6, чем предотвращается их напрессовка на ведомый барабан 5 транспортера 2. Формула изобретения Редактор Л.М Заказ 6412/1 В Составитель В.Техред И. ВересТираж 661 СамофалКорректор Г. РешетникПодписноеелам изобретений и открытийая наб., д 4/5г. Ужгород, ул. Проектная, 4 овская комитета СССР по ва, Ж - 35, Раушс фическое предприяти НИИПИ Государственног...

Номер патента: 1443051

Опубликовано: 07.12.1988

Авторы: Айнутдинов, Алалыкин, Данильченко

МПК: H01J 43/00

Метки: динодной, коэффициента, системы, умножителя, усиления, фотоэлектронного

...числа фотонов в заряд, то справедливы следующие выражения:в = иЙ 1(4)0= и 41, (5) п=по, (6) где Ри 0дисперсии распределений зарядов импульсов Я и Я измеренных на выходе ФЭУ при попадании н динодную систему соответственно и и одного фотоэлектрона.Распределение Я - является суммой распределений Яс весами Р(и,й) . Поэтому согласно теореме о дисперсии суммы распределений с различными средними значениями имеем= Р(ива) ГП ь + (и-й) 2 Ц, 3=иВ + (, (и - и ) - и(П 1 + ( ), (7)Разделив выражение (7) на (5) и учитывая, что коэффициент усиления0 М = , приходим к формуле И = вхе 0 е1х -- .1+Существенно, что величина I,для фотоумножителей одного и того же типа варьируется от ФЭУ к ФЭУ в незначительных пределах (фиг. 1) и слабо зависит от...

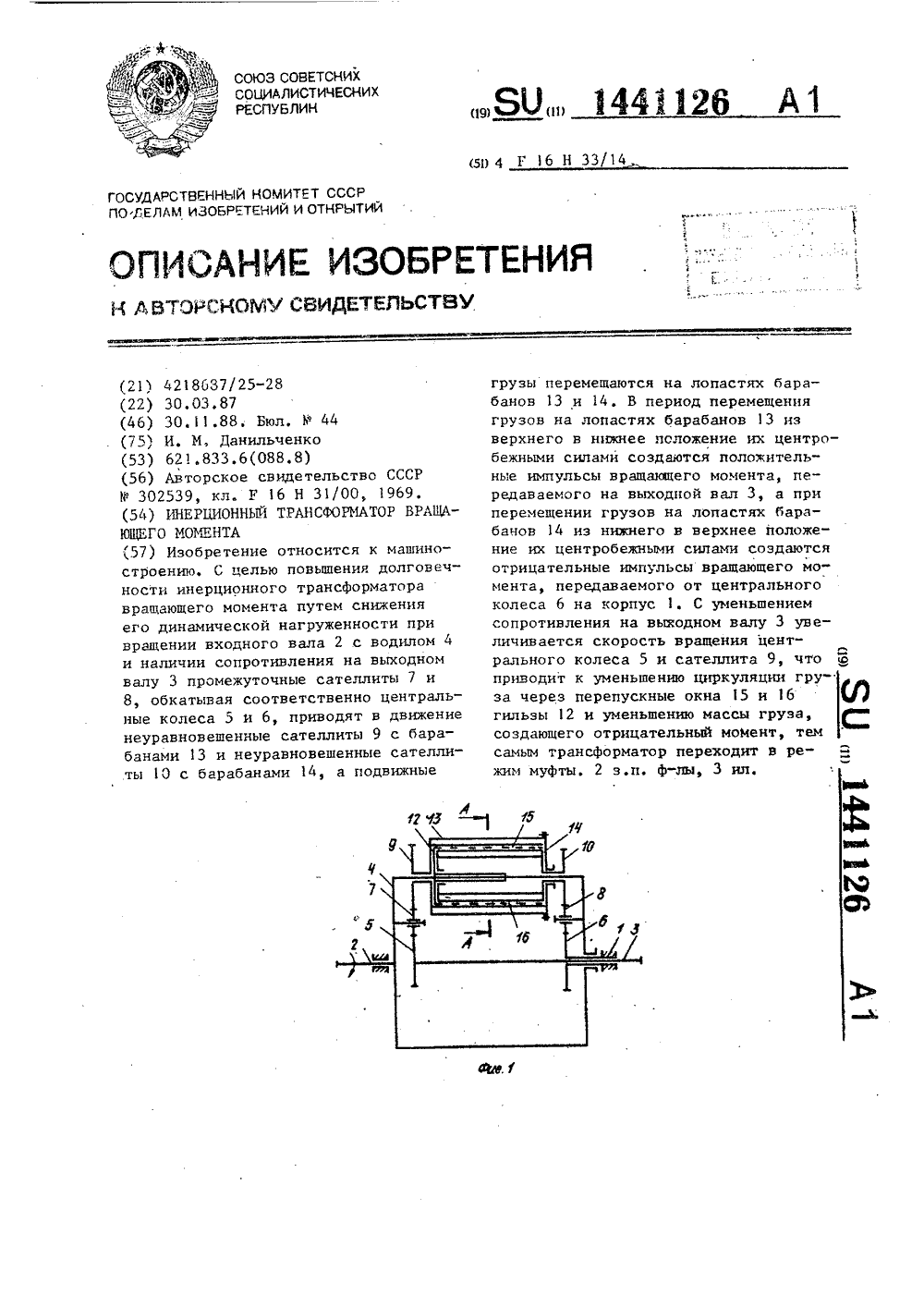

Номер патента: 1441126

Опубликовано: 30.11.1988

Автор: Данильченко

МПК: F16H 33/14

Метки: вращающего, инерционный, момента, трансформатор

...4 (фиг. 1 и 2) и наличии внешнего момента сопротивления на выходном валу 3 промежуточные сателлиты 7 и 8, обкатывая соответственно центральные колеса 5 и 6, приводят в движение неуравновешенные сателлиты 9 с барабанами 13 и неуравновешенные сателлиты 10 с барабанами 14, а подвижные грузы 11 перемещаются на лопастях барабанов 13 из верхнего в нижнее положение ближе к центру передачи, а на лопастях барабанов 14 - из нкжнего в верхнее положение, каждый раз перетекая под действием центробежных скп инерции через перепускные окна 15 и 16 гильзы 12 из лопастей одногоность. 1, Инерционный трансформатор вращающего момента, содержащий корпус, входной и выходной валы, два планетарных механизма с общим водилом, кинематически связанным с входным...

Номер патента: 1440396

Опубликовано: 30.11.1988

Авторы: Григоров, Григорчук, Данильченко, Довгань, Мартыненко, Нестеровский, Щемелинский

МПК: A01C 17/00

Метки: внесения, минеральных, орган, рабочий, удобрений

...зоны.На фиг. 1 схематично изображена пред О лагаемая машина, вид сбоку; на фиг. 2 - тоже, вид сверху; на фиг. 3 - видА на фиг.Рабочий орган машины для внесения удобрений содержит два встречно-вращающихся ротора 1, установленных под углом 1 - 3 к валам 2 механизма 3 привода. Минеральные удобрения находятся в бункере 4 с регулировочной заслонкой 5 машины с приводным ленточным транспортером б от колес 7. Форм//ла изобргтения Рабочий орган машины для внесенияминеральных удобрений., содержапкий два встречно-врагцающихся ротора и механизм привода с горизонтальным валом, отлияОюи 4 ийся тем, что, с цель 1 о повышения Павпомерности оаспределеьия удобрений по ши рине путем предупреждения сталкиваниямежду собой частиц удобрений после схода с...

Номер патента: 1439057

Опубликовано: 23.11.1988

Авторы: Баклагин, Богерук, Данильченко, Михальченков, Попов, Сюзев

МПК: B65G 61/00

Метки: выгрузки, погрузки, труб, штабелируемых

...упругие пластины 15. На хвостовике винтового вала закреплена звездочка 16 бесконечной цепи 17 с упором 18, подключа 35 емая выдвижным переключателем 19, Цепь 17 движется по концевым звездочкам 20 и 21, закрепленным на несущей раме 1. Подвижная рама 3 снабжена за щелками (зацепами) 22 и 23 с топкателями.Устройство работает следующим образом.Крепежные приспособления 6 вводят в полости труб в штабеле, расположенных ниже разгружаемого ряда, до упора несущей рамы 1 в торцы труб, После этого рукоятки 11 приводят во вращение, в результате чего подвижные гайки 14 перемещаются по резьбе к протц 50 воположным концам винтового вала 9. При перемещении гаек 14 пружинные пластины 13 выгибаются, упираются в стенки и таким образом фиксируют устройство в...

Номер патента: 1433431

Опубликовано: 30.10.1988

Авторы: Бессонов, Данильченко, Маркович, Мартыненко

МПК: A01D 23/02

Метки: ботвы, корнеплодов, корню, обрезки

...2 - разез А-А на фиг. 1; на фиг. 3 - схема стройства в работе;Устройство содержит копир 1, котоый посредством жесткой связи 2 свя ан со штангой 3, имеющей возможность ачаться вокруг оси шарнира 4. В свой передней части штанга 3 выполненавиде вилки, на концах которой своодно установлены ролики 5, охваты ающие направляющую 6, которая, в вою очередь, жестко прикреплена к аме 7 устройства. Для уменьшения давления копира 1 на головку корня штанга 3 связана с рамой 7 посредст ом разгружающей пружины 8. К раме 7 естко прикреплен ботвосрезающий апарат 9 с ножом 10 приводным валом 11. одвижные в осевом направлении части ,отвосрезающего аппарата посредством 30 -образного держателя 12 соединены с рамойи штангой 3. При этом держатель 12 связан с...
