D01G — Предварительная обработка волокон, например для прядения

Номер патента: 1301881

Опубликовано: 07.04.1987

Авторы: Ирматов, Мардонов, Насруллаев, Рахматкариев, Усманходжаев, Якубов

МПК: D01G 23/02

Метки: машинам, обработке, первичной, питатель, хлопка-сырца

...фиг1 показан питатель, общийвид; на фиг, 2 - вид А на фиг, 1,Питатель к машинам по первичнойобработке хлопка-сырца содержит параллельно установленную в шахте 1 пару валиков 2, барабан 3 с просеивающей сор решеткой 4, средство 5 длясообщения устройству колебательногодвижения и магнитный уловитель 6 металлических примесей, между свободным концом решетки 4 и стенкой шахты 1 выполнено выгрузочное окно 7.Принцип работы питателя заключается в следующем,Хлопок-сырец из распределительно"го шнека (не показан) подается в загрузочную шахту 1, где захватывается вращающимися навстречу дРуг другупитающими валиками 2 иравномернымслоем подается на колковый барабан 3,Колковый барабан своими колками производит ударное воздействие на хлопок-сырец,...

Номер патента: 1303637

Опубликовано: 15.04.1987

Авторы: Карезо, Линев, Рыжков

МПК: D01G 15/84

Метки: гребенная, планка

...игольного элемента 4 снабжен боковыми выступами 6, а нижние кромки 7 боковых стенок вставки 2 в зонах между прорезями 3 расположены над боковыми выступами 6 игольных элементов 4 с возможностью контактирования с выступами 6.1Игольчатая гарнитура в сборе крепится к металлическому корпусу гребенной планки 8 любым известным способом, например, с помощью винтов 9 или заклепок.Наличие прорезей 3 с глуиной Ь,равной не менее половины размера а поперечного сечения нерабочей части игольного элемента 4, расстояния Ь между боковой стенкой корпуса 1 и 3637 2дном прорези 3 вставки 2, равногоразмеру а игольного элемента 4, и зазоров между вставкой 2 и боковымистенками корпуса 1 обеспечивает правильное расположение игольных элементов 4 и их...

Номер патента: 1305204

Опубликовано: 23.04.1987

Авторы: Волошин, Глуз, Житомирский, Фридман

МПК: D01G 1/10

Метки: волокнистого, жгута, резки

...концахвала 5 .осуществляют прижатие роликов3, Усилие прижатия регулируется упорами 9. Прижимные ролики 3 выполненыиэ упругого материала (например, обрезинены) и установлены на валах 4 и5, с шагом, равным длине резки. Винтовые стержни 6 установлены относительно крайних пар прижимных роликов3 на расстояниях, обеспечивающих получение на краях отрезков заданнойдлины, Ось вала 1 ножевой головки .параллельна осям валов 4 и 5 прижимных роликов.Устройство имеет также нитенатяжитель 10, питающий вьюрок 11 и неподвижно установленный направитель12. Оси стержней 6 параллельны осивьюрка 11 и расположены симметрично относительно ее. 5204Устройство работает следующим образом.С помощью вюрка жгут нитей 7 с натяжением, обеспечиваемым...

Номер патента: 1305206

Опубликовано: 23.04.1987

Авторы: Ахмедходжаев, Лугачев, Мардонов, Мурадов, Янгибаев

МПК: D01G 9/08

Метки: сепаратор, хлопка-сырца

...камеру, на торцах которой смонтированы сетча" тые перегородки, входной и выходной патрубки и вал со скребками, установленными.тангенциально, о т л и ч аю щ и й с я тем, что, с целью повышения производительности и надежности работы и уменьшения механического повреждения хлопка-сырца, скребки установлены наклонно к сетчатым перегородкам под углом, исключающим повторное попадание хлопка-сырца на сетчатые перегородки перед скребками, и снабжены щитками для исключения перемещения и повторного попадания хлопка-сырца на сетчатые перегородки за скребками. 2. Сепаратор по п. 1, о т л ич а ю щ и й с я тем, что рабочая поверхность щитков выполнена параболической.3. Сепаратор по п. 2, о т л и - ч а ю щ и й с я тем, что щитки выполнены переменной...

Номер патента: 1305207

Опубликовано: 23.04.1987

Авторы: Афанасьев, Казакова, Ковригин, Наибов

МПК: D01G 15/04, D01G 15/26

Метки: выпуска, узел, чесальной

...продукта,На чертеже дан узел выпуска чесальной машины, общий вид.Узел выпуска чесальной машины расположен после главного барабана 1 исодержит пару съемных барабанов 2 и3, установленных друг. над другом,ряд валиков 4-6, образующих накопительно-хаотизирующее,средство, парувыпускных валиков 7 и отводящийтранспортер 8. Первый по ходу волокнистого продукта валик 4 накопительно-хаотиэирующего средства установлен с воэможностью одновременноговзаимодействия со съемными барабанами 2, а его диаметр в 1,7-2,1 разапревышает диаметр каждого иэ них.Диаметр валика 4 накопительно-хаотиэирующего средства в 4,1-4,5 разабольше диаметра каждого иэ последующих валиков данного средства. Главный барабан 1, съемные барабаны 2 и3 и валики 4-6 обтянуты...

Номер патента: 1305208

Опубликовано: 23.04.1987

Авторы: Ашнин, Галкина, Кужилко, Мацепуро, Нефедов, Печковский, Умрихин

МПК: D01G 15/40

Метки: питания, текстильной

...части шахты 2 на ее стенках расположено другое средство Фиксацииположения столба волокнистого продукта в виде наклонных колков 11. Игольчатый Фиксатор получает движение откулачкового механизма 12,Волокнистый продукт в виде пучков или комплексов иэ пневмопровода1 поступает в шахту 2, где подвергается воздействию грабельного механизма 4, который совершает сложноедвижение: возвратно-поступательноев вертикальной плоскости и поворотное относительно оси 9. При движении вниз (рабочий ход) грабли 4 расположены перпендикулярно траекториидвижения продукта, а при движениивверх (холостой ход), грабли, развернутые по часовой стрелке, расположены вдоль траектории движения продукта, Такое положение грабель предотвращает скопление на них...

Номер патента: 1310461

Опубликовано: 15.05.1987

Авторы: Джураев, Жамалханов, Мирхамидов

МПК: D01G 9/14

Метки: волокнистого, колосниковая, очистителя, решетка

...барабана, постоянна и частота возникновения силового импульса. Восстанав. ливающая сила переменна как по величине, так и по направлению.Изменением жесткости упругих втулок достигается изменение частоты колебаний колосников и в один и тот же моментна колосниках с различной1жесткостью втупок восстанавливающиеУстройство работает следующим образом. 4 ОВолокнистый материал (хлопок-сырец) поступает к рабочему барабану 1 (фиг.1), колки 2 которого захватывают хлопок и протаскивают его по колосниковой решетке, При взаимодействии хлопка-сырца с колосниками .3 последним сообщается колебательное движение, способствующее дополнительному встряхиванию, Колебания колосника 3 с упругиии втулками 5 можно классифи О цировать как вынужденные,...

Номер патента: 1310462

Опубликовано: 15.05.1987

Авторы: Барабаш, Лугачев

МПК: D01G 23/02

Метки: волокнообрабатывающей, питатель

...геометрическиеоси дисков с осями их поворота, горизонтальны, эксцентриситеты имеют одинаковое направление. Это позволяетсохранить постоянство зазора А междуподающими валиками, т.е. обеспечитьравномерность подачи, Смежные дискикаждого подающего валика могут бытьустановлены с относительным угловымсмещением эксцентриситета.Процесс питания технологическоймашины волокнистым материалом осуществляется следующим образом.Масса волокнистого материала, равномерно заполнившая шахту 1, нод собственным весом поступает к подающимваликам, зубчатые диски 3 которыхвнедряются в слои волокнистого материала, прочно захватывая, удерживаяв межваличном пространстве и подаваявыходящий холст в технологическую машину (не показана).Предлагаемый питатель выполнен...

Номер патента: 1313901

Опубликовано: 30.05.1987

Авторы: Исаков, Липанов, Прокушев, Рычагов, Самсонов, Смирнов

МПК: D01G 15/36

Метки: машине, прочеса, съема, чесальной

...вала 5 и дополнительную колебательную массу 13.Работа съемного гребня основанана использовании незатухающих колебаний, возбуждаемых в упругой колебательной системе, работающей в резонансном режиме.Электрические импульсы, получениекоторых обеспечивается электроннойсистемой управления, поступают в обмотки вибродвигателя 1, создавая качающееся магнитное поле, которое раскачивает ротор, а колебания ротора чечерез торсионный вал 5 передаютсягребню 4,Во время работы спиралеобразный упругий элемент 9, установленный между регулируемым упором 8 и Фиксатором 10 рабочего положения, обеспе чивает упругие и безударные колеба 1 10 15 20 25 30 ,35 ния гребня 4 в рабочей зоне. Колеблющийся Фиксатор 1 О рабочего положения, взаимодействуя со...

Номер патента: 1313902

Опубликовано: 30.05.1987

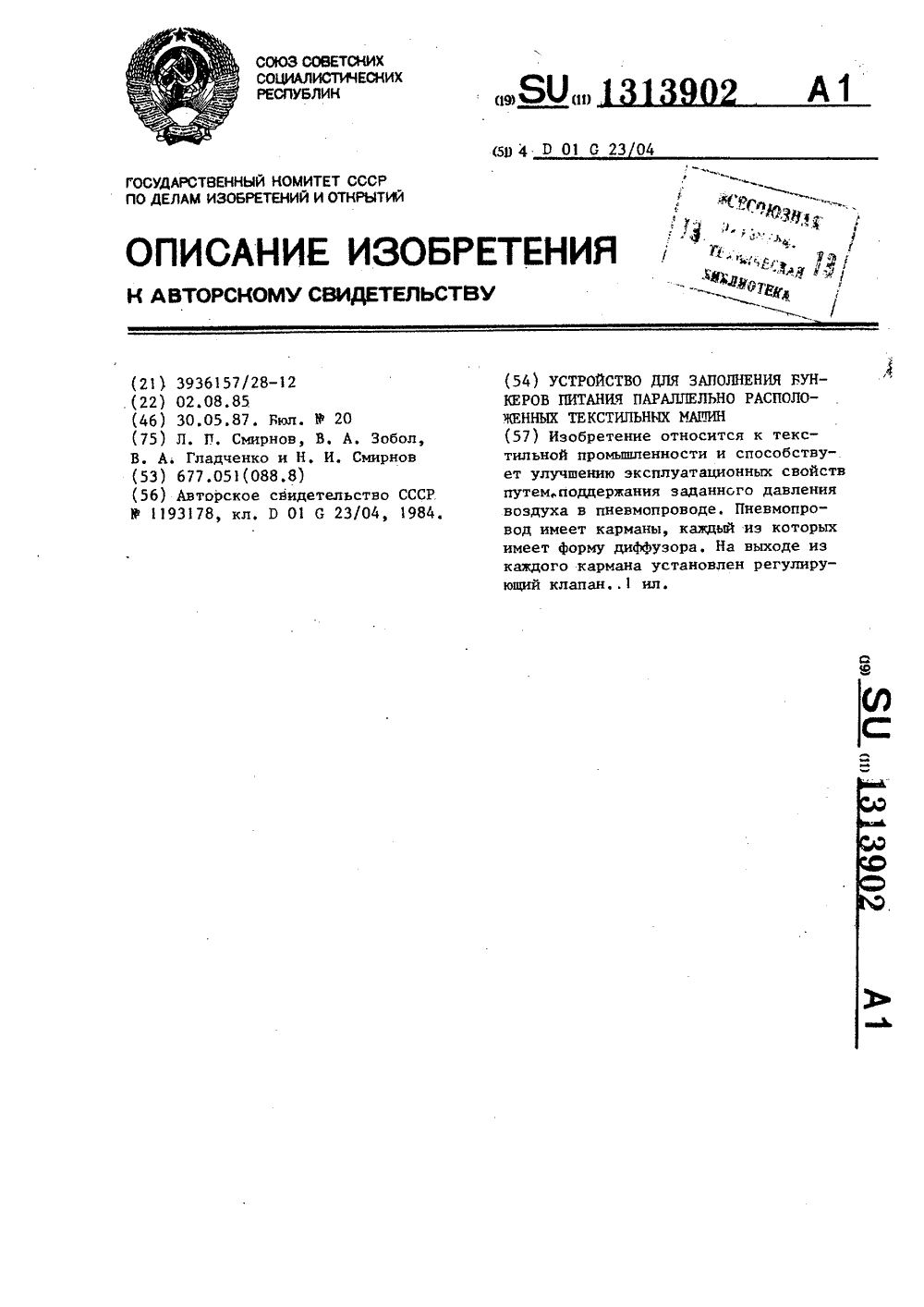

Авторы: Гладченко, Зобол, Смирнов

МПК: D01G 23/04

Метки: бункеров, заполнения, машин, параллельно, питания, расположенных, текстильных

...2 нагнетается по пневмопроводу 3 в бункеры 4 распределителя. Регулирование подачи волокнистого материала от питателя 1 осуществляется автоматически с помощью датчиков 5. Воздух, нагнетаемый вентилятором 2 в пневмотрубопроноды 3,стремится выйти через перфорированную нижнюю часть 6 стенки последнегопо ходу материала бункера 4, создаваявозможность равномерного распределения волокна одновременно по всем бункерам, Клочки волокнистого материала, 50транспортируемые потоком воздуха,2 2ударяются о пластину 8 и меняют свое направление, выпадая в бункер 4, а часть воздуха, обтекая пластины 8 в нижней их части, выходит через перфорированную верхнюю стенку 7 бункера 4, При этом пластина 8 не позволяет выходящему потоку воздуха захватывать...

Номер патента: 1313903

Опубликовано: 30.05.1987

Авторы: Капитанов, Тимофеев

МПК: D01G 29/00

Метки: волокнистого, машине, продукта, текстильной, эмульсирования

...входом в уплотнитель.Кроме того, вспененная эмульсия проходит через зазоры 21 и 22 на волокнистый продукт. Перед входом в уплотнитель волокнистый продукт имеет форму холстика, верхняя часть которого подвергается обработке вспененной эмульсией, выходяшей через отверстие 16 сопла 15. Холстик преобразуется в сформ ирова нный волокнистый продукт так, что обработанная эмульсией часть холстика оказывается внутри ленты.При прохождении волокнистого продукта мимо зазоров 21 и 22 на него поступает вспененная эмульсия, т.е. обрабатывается наружная поверхность продукта.В результате механического соприкосновения с волокнистым продуктом пузырьки пены разрушаются и оседают в виде мелких капель на его поверхности.Общее количество вспененной...

Номер патента: 1315533

Опубликовано: 07.06.1987

Автор: Хамидов

МПК: D01G 23/00

Метки: приводом, хлопкоочистительной

...Выход блока 7 нормали-.зации подключен к первым входам сумматора 8 и блока 11 защиты. Второй 30и третий входы блока 11 защиты соединены соответственно с задатчиками12 и 13 допустимых нагрузки и времени. Второй вход сумматора 8 соединен с эадатчиком 9 нагрузки, а еговыход связан через управляемый ключ10 с приводом 1 подачи волокнистогоматериала. Выход блока 11 защитыподключен к управляющему входу ключа10. 40Устройство работает следующимобразом,Предварительно устанавливают спомощью соответствующих задатчиков9 и 12 требуемое и допустимое значения нагрузки на главный приивод 2машины. По датчику нагрузки определяют величины сигналов холостого хода и максимальной нагрузки главногопривода 2 машины (соответственно 50при холостом ходе...

Номер патента: 1317041

Опубликовано: 15.06.1987

Авторы: Еманов, Пушкарев, Юницкий

МПК: D01G 1/04

Метки: волокнистых, резки

...ножами до требуемой величины.Регулирование зазора может быть осуществлено и в процессе работы устройства беэ описания недопустимого перекоса ножей. При этом, о величине зазора судят по изменению качества резки материала.Любая винтовая пара имеет неизбежный люфт, обусловленный как технологическими причинами, так и износом в процессе эксплуатации, Кроме этого, даже в случае прецизионного изготовления пары возможно принудительное продольное перемещение винта относительно гайки, обусловленное смятием неизбежных микронеровностей в сопряжении. Причем такие перемещения будут тем большими, чем более высокими будут усилия резки, значительная часть которых передается на винтовые пары. В .то же время даже перекосы в несколько десятков микрон...

Номер патента: 1317042

Опубликовано: 15.06.1987

Авторы: Кучуашвили, Несмашнов

МПК: D01G 19/10

Метки: гребнечесальная

...их с волокнистой бородкой 15 имеют рифли для надежного прижима бородки.Расстояние между иглами неподвижного гребня 4 и иглами неподвижных расчесывающих гребней 11 и угол на - клона гребней 11 к радиусу рабочего барабана 2 регулируется в зависимссти от скорости вращения рабочего барабана 2 и типа перерабатываемого волокна.Машина работает следующим образом.Питающие цилиндры 1 непрерывно подают волокнистый холстик 18 к не 7042 2 50 55 5 10 15 20 25 30 35 40 45 подвижным гребням 4, закрепленным на рабочем барабане, в момент входа игл 10 гребня 4 в волокнистую бородку 15, иглы 6 качающегося гребня 3 также входят в нее, так как каточек 8 вышел из контакта с кулачком 12, а за счет пружины 5 волокнистая бородка 15 зажимается гребнями-тисками...

Номер патента: 1319895

Опубликовано: 30.06.1987

Авторы: Бобров, Ройтман, Шолохов

МПК: B02C 18/28, B02C 4/30, D01G 11/04 ...

Метки: измельчения

...прямоугольных пазах 5 барабана 4 установлены штанги 6 с закрепленными на них пакетами зубьев 7. Концы штанги 6 установлены в крышках 8 и 9, которые крепятся к барабану болтами 10.В левой крышке 8 (фиг. 3) стяжной болт 11 служит для сжатия в осевом направлении пакетов зубьев 7, а планка 12 крепится к крышке 9 винтом 13 и ограничивает штанги 6 от осевого смещения. От проворота штанги 6 удерживаются специальной шайбой 14 и прижимаются к крышке 8 стопорной гайкой 15.Регулировку положения каждого ряда зубьев в осевом направлении производят посредством прокладки 16,Штанга 6 снабжена продольной лыской 17 и установлена с возможностью поворота в открытых цилиндрических гнездах 18, выполненных с диаметром, равным диаметру штанги 6, в...

Номер патента: 1320271

Опубликовано: 30.06.1987

Авторы: Гусев, Кахраманов, Потапова, Разумов, Шумарина

МПК: D01G 15/00

Метки: качества, прочеса

...150 мм. Нижняя пластина 1 окрашена краской по цве 20 ту, контрастной цвету прочеса пробы 2, содержащей неразобранные нити 3. На верхней пластине 4 параллельно ее широкой стороне нанесены прямые линии 5, расстояние между которыми равно длине резки нитей. Кроме этого, линии, прилежащие к сторонам пластины, проведены от них на расстоянии, равном половине длины резки нитей. Пластины фиксируются одна относительно другой зажимами 6.Контроль качества прочеса с помощью предлагаемых пластин осуществляется следующим образом.Нижнюю пластину 1 широкой стороной располагают под прочесом перпендикулярно направлению выпуска его из концервальной машины. На пробу 2 на площади нижней пластины 1 накладывают верхнюю пластину 4 и фиксируют пластины одна...

Номер патента: 1320272

Опубликовано: 30.06.1987

Авторы: Макарьин, Морыганов

МПК: D01G 15/46

Метки: ленты, машине, прочеса, формирования, чесальной

...выпускного валика 1.На шарнирных опорах б и 7, а также на рычаге 11 размещены ограничители 25 и 26 хода, 40Устройство для формирования ленты из прочеса работает следующим образом.Прочес, снятый со съемного бара. - бана, направляется в выпускные вали ки 1, которые приводятся во вращение. Транспортеры 2, установленные на валиках 3, Формируют из прочеса ленту путем перемещения краев прочеса к центру и далее в воронку. 50Привод транспортеров 2 выполнен в виде плоскоременной передачи 22 через шкив 24, натяжной ролик 10 и ролик 23 контрпривода 8, установленного на шарнирной опоре 7. С контр привода 8 вращение передается через шкив 16, плоскоременную передачу 17,72 2шкивы 19 и 20,валикам 3 и транспортерам 2Для взятия прочеса на контроль и...

Номер патента: 1321772

Опубликовано: 07.07.1987

Авторы: Кадыров, Корабельников, Сабитов

МПК: D01G 9/08

Метки: волокнистого, сепаратор

...перегородка 6 выполненав виде конуса, вдоль образующей которого с наружной стороны размещеныскребки 9, смонтированные на кронштейнах 10 посредством шпонок 11,зафиксированных на валу 12, консольноустановленном в подшипниках 13, закрепленных на станине 14.Вал 12 сое"динен с приводным двигателем 15 посредством шкивов 16 и клиноременнойпередачи 1. Воздухоотводное окно5 расположено соосно входному патрубку 2.Устройство работает следующим образом.Волокнисто-воздушная смесь с помощью вентилятора 8 всасывается изконденсаторов (волокна и линт не по 2казаны) и нагнетается через входнойпатрубок 2 и диффузор 7 в камеру 1,где смесь попадает на конусообразную сетчатую перегородку 6.Воздушныйпоток, воздействуя на волокнистыйматериал,...

Номер патента: 1326641

Опубликовано: 30.07.1987

Авторы: Дутов, Жевелев, Корляков, Курбатов, Равский, Сковорода, Терентьев, Тюренков

МПК: D01G 7/10

Метки: волокнистого, кип, разработки

...работает следующим образом,Кипы волокнистого материала устанавливают вдоль рельсового пути 2,по которому при включении привода 25перемещается каретка 1.В начальном положении 1 показано сплошными линиями на фиг. 2)ферма 7 с рыхлительным барабаном 8поднята в крайнее верхнее положение,При этом на реле 32 установлено число импульсов, обеспечивающее требуемый угол поворота ходового винта 9в соответствии с вертикальным перемещением фермы 7.Перемещаясь вдоль фронта кип, рыхлительный барабан 8 снимает верхнийслой волокнистого материала определенной толщины, Отобранные клочкиматериала воздушным потоком, создаваемым конденсором последующей машины(не показан), увлекаются в аспирационный кожух 12 и через отводную трубу 13, патрубки 14...

Номер патента: 1326642

Опубликовано: 30.07.1987

Авторы: Габричидзе, Шарашенидзе

МПК: D01G 13/00

Метки: волокна, смешивания

...в аппаратной и гребенной системах прядения волокна.Цель изобретения - повышение степени смешивания волокна.На чертеже изображена схема предлагаемого устройства для смешивания волокна. 10Устройство для смешивания волокна содержит привод с пусковым устройством (на чертеже не показаны), смеси- тельную камеру 1 с расположенным в ее нижней части сетчатым транспортером 16 2, рыхлительными валами 3 и выбирающим органом 4 и бункер самовеса 5,Устройство для смешивания волокна имеет также расположенную под смеси- тельной камерой 1 компенсирующую ка меру 6 с транспортером 7, установленным над бункером самовеса 5, двумя параллельно расположенными над транспортером 7 выбирающими валами 8 и расположенными между ними рыхлитель ным валом 9. При этом...

Номер патента: 1326643

Опубликовано: 30.07.1987

Автор: Чернышев

МПК: D01G 15/66

Метки: некрученой, пряжи

...делителем и узламинамотки пряжи размещены пары сучильных рукавов и узлы смачивания волокнистых ленточек. Каждый смачиваюцийролик размещен под нижним рукавом сучнльной пары вдоль его ширины. Нижний сучильный рукав установлен неподвижно в поперечном направлении.1 ил. разом.Поступающая с кардочесальногопарата чесаная волокнистая вуальволокон, например, хлопковых илистяных, или их смесей с химическиволокнами, проходя ремещковый делтель 1, разделяется на ленточки,торые поступают в сучильные рукави 5. Нижние рукава 5 смачиваютсяликом 6 и при взаимодействии с веними рукавами 4 ссучивают ленточк;Рормируя из них некрученую пряжу 3, которая наматывается на паковки 9.Металлические поддоны 10, установленные под нижними рукавами обеспечивают...

Номер патента: 1326644

Опубликовано: 30.07.1987

Авторы: Ахмеджанов, Бурнашев, Махкамов, Прядкин

МПК: A01F 25/04, D01G 23/00

Метки: бунта, разборки, хлопкового

...пе ремещение несущей стреле 2, а барабан 5.с колками 6 отрывает хлопок и сбрасынает,его к средству 3 отвода хлопка. При этом волнообразный профиль наружной поверхности барабана увеличивает избирательну 1 о способность колков н процессе разборки хлопка вследствие увеличения площади их взаимодействия с отбираемой массой.После каждого прохода барабана 5 по всей ширине фронта работы на выбранную величину его заглубления цикл повторяется в обратном направлении.Для изменения размера по высоте барабана вращением винта 12 вправо либо влево опоры 8 перемещаются по направляющей 11 и изменяют расстояние между собой. При этом телескопическая стойка 9 также изменяет свой размер по высоте, а стержни 10, вращаясь вокруг шарниров 7, например шаровых,...

Номер патента: 1326645

Опубликовано: 30.07.1987

Авторы: Ароников, Аршакуни, Маградзе, Пришвин

МПК: D01G 23/06, D01H 5/38

Метки: волокнистого, линейной, плотности, продукта

...2 (проинтегрированный сигнал пропорционален среднему значению линейной плотности продукта на выходе вытяжного прибора) производится изменение подачи волокнистого продукта в вытяжной прибор путем изменения подающей способности питателя 5, на который воздействует исполнительный механизм 4.В процессе регулирования измеряют время прохождения волокнистым продуктом расстояния от измерителя 1 до измерителя 2. Время контролируется измерителем 3. В зависимости от этого времени, времени прохождения продуктом расстояния от измерителя 1 до места приложения регулирующих воздействия и фактического значения линейной плотности на выходе вытяжного прибора дополнительно корректируют скорость его выпускной пары.Осуществляют эту операцию посредством...

Номер патента: 1326646

Опубликовано: 30.07.1987

Автор: Волгин

МПК: D01G 23/06

Метки: волокнистого, линейной, плотности, продукта

...движение,Отверстия, выполненные в экране 5,модулируют световые потоки соответствующих оптронных пар 6 - 8; Так,например, оптронная пара 6 включается, когда первое по ходу. движенияэкрана б отверстие совпадает с ееосью, Аналогичным образом включаютсяи остальные оптронные пары 7 и 8.Сигнал с выхода фотоприемника 4усиливается в усилителе 9, преобразуя в цифровой (двоичный) код в през1326646 образователе 1 О и поступает на входы блоков 11 - 13. При этом, когда фото- приемник 4 проходит положение д, код с преобразования 1 О запоминается блоком 11, когда положение г - блоком5 12, а когда положение с - блоком 13. Информация с выходов блока в 11 13 поступает на соответствующие входы сумматора 15, выходной сигнал которого...

Номер патента: 1330222

Опубликовано: 15.08.1987

Авторы: Калашник, Козик, Нестеренко, Соколов

МПК: D01G 11/04

Метки: щипальная

...регулируемого напряжения и переменным сопротивлениям 32 и 41, а вторая диагональ через блок 42 сравнения и усилитель 43 - к электродвигателю 26. Блок 42 сравнения содержит задатчик угла наклона колков 2 (не показан).Машина работает следующим образом.В установленном режиме мосты 35 и 40 находятся в равновесии и электродвигатели 15 и 26 неподвижны.При изменении усилия разволокнения изменяются частота вращения расщипываюгцего барабана 1 и тахоЭДС тахогенератора 33, что приводит к нарушению равновесия моста. Г 1 ри этом на выходе блока 37 появляется сигнал, который обеспечивает перемещение электродвигателем 5 кулисы 13 в новое угловое положение. Изменение угла наклона кулисы приводит к перемещению груза на рычаге 10 для соответствующего...

Номер патента: 1331915

Опубликовано: 23.08.1987

Авторы: Кулюцин, Терентьев, Тюренков, Штерн

МПК: D01G 7/00

Метки: волокнистого, кип, разработки

...трех участков: колосники концевыхучастков параллельны одни другому, 20перпендикулярны осям барабанов и смещены один относительно другого на величину 15-60 мм, колосники участка,расположенного в зоне между барабанаОми, выполнены под углом не более 45к колосникам концевых участков,Смещение концевых участков колосников решетки в указанных пределахпозволит улучшить качество рыхления,повысить производительность без значительного усложнения устройства.Ножи барабанов проходят между колосниками решетки, не касаясь ее, таккак гарнитура на барабанах выполненав виде отдельных витков винтовой ли 35нии, причем шаг витка меньше расстояния между колосниками концевых участ -ков, и каждый виток на одном бараба -не смещен от соответствующего...

Номер патента: 1331916

Опубликовано: 23.08.1987

Авторы: Касьянов, Кузин, Малков, Шпак

МПК: D01G 9/04

Метки: волокнистого, рыхления

...обрабатываемого слояволокна угол наклона верхней стенки 8входного канала 2 может колебатьсяв пределах 10-30. Продолжая пере 40мещаться транспортером 6, волокноподхватывается пильчатой гарнитурой11 планок 9 рыхлительного барабанаС и перебрасывается к барабану 5.При этом происходит растаскиваниеслоя волокна по длине. Барабан 5осуществляет рыхление обрабатываемогоматериала с линейной скоростью, впять раз превышающей линейную скорость рыхлительного барабана 4, обес 50печивая этимпятикратное рыхление слояволокна по отношению ксостоянию слояна барабане 4 и десятикратное по отношению к состоянию слоя на транспорттере 6. Далее волокно сходит с бараба 55иа 5 и укладывается на движущийсятранспортер 6, при этом расстояние между вершинами...

Номер патента: 1333721

Опубликовано: 30.08.1987

Авторы: Гильманов, Давыдбаев, Муратов

МПК: D01G 9/14

Метки: волокнистого, очиститель

...1 адиУсУу занимает положения АВ, Ву АэВэ и т.д., согласно изобретению рабочие поверхности ребер должны располагатьося под углом 10 - 15 к передней грани зуба. Проводим касательные А,С,; А С ; А Си тчд, Переносм эти касательные по соответствующий радиусам с учетом угла переноса и строим ломанную кривую таким образом, чтобы переносные прямые пересекались в точу ках окружностей, проведениых из середины дугАА;,А А.; А, А; А А, Аппроксимируем полученную ломанную и получает искомый профиль ребра ИМ.Таким образом достигае ся высокая эффективность очистки за счет воздействия на летучку отбойного средства с различных сторон. Выход сорных примесей из пространства ме у дисками 8 и ребрами 9 происходит за счеттробежной силы, возникшей при враи...

Номер патента: 1333722

Опубликовано: 30.08.1987

Автор: Хамидов

МПК: D01G 23/00

Метки: работы, хлопкоперерабатывающей

...степени износа сменных рабочих органов машины Р задаваемое задатчиком 4, определяет- ся экспериментально для каждого типа машины и сорта перерабатываемого хлопка. Для этого при переработке хлопка определенного сорта через достаточно частые интервалы времени проверяют известными способами качество получаемой продукции и при по. степенном снижении ее по мере износа рабочих органов выявляют момент времени, когда она достигает значения, предельно допустимого для данного сорта хлопка. В этот момент и определяется числовое значение степени износа, допустимое для данного сорта, путем измерения Б и 0 и вычисления отношения 0 к 0 . Величина напряжения, пропорциональная Р, задается задатчиком 4 как допустимая степень износа рабочих органов при...

Номер патента: 1335582

Опубликовано: 07.09.1987

Авторы: Бирюкова, Ганеман, Егошин, Роккель, Тиняков

МПК: D01G 13/00

Метки: волокнистого, смешивания

...каждый колок 5 захватывает отодной кипы клочки (пласты) волокнистого материала и транспортирует ихв зону действия следующего колка.Следующий колок захватывает клочки(пласты) волокнистого материала отсвоей кипы и транспортирует полученную подсмесь в зону дей ствия следующего колка и т.д. Таким образом,волокнистый материал, отобранный откипы 1, смешивается постепенно с во-локнистым материалом, отобранным откип 11-7При работе устройстваэтот процесс непрерывно повторяется,обеспечивая постоянный состав смесив зоне сброса ее с платформы,При холостом ходе каретки колки 5,поворачиваясь вокруг своих горизонтальных осей против часовой стрелки,скользят по поверхности кип 1-Ч, самоочищаясь. Кипы продвигаются в рабочую зону с постоянной...
