D01G — Предварительная обработка волокон, например для прядения

Номер патента: 164219

Опубликовано: 01.01.1964

Авторы: Задо, Мурлейкин, Новак, Технологическое, Центральное, Шутилин

МПК: D01G 15/40, D01G 23/04

Метки: питанияволокнистым

...Боковые планки связаны с боковыми рычагами 8, перемещающимися от привода, предназначенного для открывания и закрывания створок.Привод состоит из электродвигателя 9 и редуктора 10, имеющего два выходных вала, на которых посажены вращающиеся в разные стороны диски 11 с эксцентрично прикрепленными к ним тягами 12, связанными с рычагами 8 и боковыми планками 7.В верхней части коробки смонтированы на осях 13 рычаги 14 с роликами 15, с которыми взаимодействуют концы боковых рычагов.Коробка перемещается по монорельсу и при подходе к месту загрузки останавливается, наполняется волокнистым материалом при помощи конденсера 2, После наполнения коробка перемещается к самовесам чесальных машин.При остановке над бункером самовеса включается...

Номер патента: 164391

Опубликовано: 01.01.1964

МПК: D01G 9/08

Метки: 164391

...камеру п разделительную камеру, о тл п ч а ю ще ес я тем, что, с целью повышспи 51 эффектиВпости Очистки материала и предотвращения возможности попадания летучек хлопка-сырца в отсась(вающую систему, в приемной шахте установлен колковый разрыхлптелыыЙ Оараоап, В Гсртпкалы 101 камере - козырек, а разделитель:ая камера выполнена пплцп;рпческс 11 и спаб)кспа бОкОвы ми кармацамп для отсоса воздуха. писная врата2;Р Известны устройства для выделения пз волокнистого м;1 тсрпаля т 51 жслых ппмсссп, содер)кащие приемную шахту, капал для подачи воздуха и разделительную камеру.Предлагаемое устройство отличается от пз. ьестпых тем, что в прием;1 ой шахте установ леп колковый разрыхлителыгый барабан, в гертикальпоп камере - козырек, 2 раздслптслыЯя...

Номер патента: 164546

Опубликовано: 01.01.1964

Авторы: Короткое, Новак

МПК: D01G 15/40, D01G 23/02

Метки: давления, прибор

...стенки бункера самовеса, причем на скобе консольпо укреплены опирающиеся на неподвижный упор пластины с тензодатчиками, взаимодействующими со скобой в момент отклонения щита и показывающими давление волокнистого материала на передшою стенку бункера. схему,сомпенпаснал группа Л 3 229 Предлагаемый прибор выполнен в видеподвижного цпта со скобой, Щит установленна шарнире вместо передней стенки бункерасамовеса. 1-1 а скобе конссольно укрепленыопирающиеся па неподвижный упор пластины с тепзодат цкамп. Г 1 оследпе взаимодействуют со скобой в момент отклонения щитаи показывают давление волокнистого материала па переднюю стешо бункера, Приборпозволяет определять номинальный уровень 10заполнения бункера самовеса,На чертеже изображена схема...

Номер патента: 165092

Опубликовано: 01.01.1964

МПК: D01G 27/00, D01G 31/00

Метки: 165092

...пуска лентосоединительной машины при открытой крышке ограждения применяется приспособление, выполнеш 1 ое в виде укрепленной на крышке шпильки, взаимодействующей с копеч;ням выключателем через отверстие в корпусе машины,С целью обеспечения безопасности рабогы путем предотвращения воздействия на конечный выключатель при открытой крышке ограждения, предлагаемое приспособление снабжено выступом, жестко закреплсппым па оси вращения крышки и с которым соединен шарнирный щиток, перекрывающий отверстие в корпусе при открытой крышке ограждения.На фиг. 1 изображено предлагаемое приспособление, вид спереди; на фиг. 2 - то же, вид сверху.Конечный выключатель 1, посредством которого осуществляется пуск машины, помещен внутри ее корпуса...

Номер патента: 165391

Опубликовано: 01.01.1964

Авторы: Авдеева, Аксенов, Архангельский, Архипов, Заде, Кускин

МПК: D01G 7/04

Метки: всесоюзна, патент

...включающий камеру с подьемным столом для кипы, две игольчатые гребенки, установленные на траверсе, поворотной вокруг вертикальной оси, выносной транспортер для отвода волокна и привод, отличаюц и й с я тем, что, с целью отделения равноМерных порций волокна и сохранения длины волокна путем разборки кипы в направлении, обратном направлению прессования, траверса 5 ьыполнена подвижной также и в вертикальой плоскости, а игольчате гребенки снабжены прямыми неподвижными иглами и изогнутыми, совершающими колебательное движение вокруг горизонтальной оси и входящими меж ду неподвижными иглами при захвате слоя волокна.2. Кипоразборщик по п. 1, отл ич а ю щи йс я тем, что для разбора кипы шерсти применяют игольчатые геребенки, иглы которых вы...

Номер патента: 165392

Опубликовано: 01.01.1964

МПК: D01G 15/46

Метки: волокон, машине, параллелизации, прочеса, съема, чесальной

...волокон и съема прочеса на чесальной машине, имеющие электростатическое поле вь;сокого напряжения и пару съемных цилиндров.В предлагаемом устройстве электростатическое поле образовано отрицательно заряженным дуговым экраном, расположенным концентрчно части поверхности заземленного съемного барабана. Сьемные цилиндры в нем заряжены отрицательно и образуют со съемным барабаном электростатическое поле. Такие устройства повышают качество полуфабрикатов.На чертеже изображена схема предлагаемого устройства, Оно включает съемный барабан 1, отрицательно заряженный дуговой экран 2, съемные цилиндры 3 и 4, выпускные валики 5 и б, прочес 7, генератор 8 постоянного тока. Волокно 9, находящееся на поверхности съемного барабана, под действием...

Номер патента: 165394

Опубликовано: 01.01.1964

Авторы: Плт, Раева, Сафонов

МПК: B65G 37/02, D01G 23/00

Метки: паковок, транспортирования

...36, установленным на конце транспортера 2 и соединенным с педалью 34, до тех пор пока первая паковка не будет поднята с лотка 33. Когда вилка 32 опустится под лоток и на нем нет новой паковки, подъемник останавливается.Устройство распределительного транспортера б, а также пульсирующих 7, 8 в основном аналогично устройству напольного транспортера 2. Они снабжены поперечными планками и имеют направляющие прутки 27 а (см. фиг.4, 5 и 6). В тех местах, где распределительные транспортеры должны передавать паковки на пульсирующие транспортеры, они снабжены передатчиками паковок в виде толкателей-дисков 37 (см фиг, б), приводимых в действие электромагнитами, аналогичными по устройству передатчику 4, Паковка 38, направляемая транспортером б,...

Номер патента: 166263

Опубликовано: 01.01.1964

МПК: D01G 9/00, G01N 9/24

Метки: машин, работы, режима, хлопкообрабатывающих

...образом.Гамма-кванты, излучаемые датчиками 3, 4, проходят через свинцовый коллиматор 5, ослабляются хлопком-сырцом 2 и регистрируются сцинцилляционным счетчиком б, работающим в спектрометрическом режиме. На выходе этого счетчика образуются импульсы, амплитуда которых пропорциональна энергии гамма-квантов.После усиления этих импульсов в импульсном усилителе 7 они поступают в амплитудный дифференциальный дискриминатор 8,Последний отделяет импульсы, соответствующие мягким гамма-квантам с энергией Ет = 0,02 Мэв, от импульсов, соответствующих жестким гамма-квантам с энергией Ев) 0,2 Л 1 эв, и подает их раздельно на вход интенсиметров 9. На выходе интенсиметров получаются электрические сигналы, соответствующие величинам 1, и 1 которые...

Номер патента: 166264

Опубликовано: 01.01.1964

Авторы: Карасев, Кисельников, Мильне, Пешехонов

МПК: D01G 15/00, D01G 15/26

Метки: чесальная

...валистолик 2, питающии цилиндр 3, приемарабан 4, расчесывающие барабаны 5, енные пильчатой лентой б; съемный ба, сбивающий гребень 8, уплотнитель 9, ильные валики 10. Расстояние между зубьями пильчатои лен ты внутренней поверхности сегментов и зубьями пильчатой ленты барабанов регулируется установочными болтами 14. Для чистки машины сегменты поворачиваются при помощи цилиндрических шарниров 15.20 Технологический процесс на чесальной машине осуществляется следующим образом,Хлопок в виде холста снимается с приемного барабана 4 и поступает в зону взаимодействия зубчатых поверхностей сегментов 11 и 25 пильчатых барабанов 5 для расчесыванияпучков волокон. Сорные примеси сороотбойным ножом 13, а также под действием инерционных сил...

Номер патента: 166265

Опубликовано: 01.01.1964

Авторы: Еремеев, Костюкович, Сосидко

МПК: D01G 15/84

Метки: забивания, игл, станок

...другой подпружиненной серьгой 29,поворотно установленной на неподвижной опоре 30,В качестве механизма шагового перемещения обрабатываемой детали применен механизм шагового перемещения, например, каретки пишущей машины. Этот механизм снабженподвижно установленной рейкой 31, на которой посредством винтов, прижимной планки32 (см. фиг. 3) и деревянной колодки 33 закрепляют обрабатываемую деталь, снабженную пазами для забиваемых игл,Рейка посредством шестеренчатой передачи34 соединена с пружинным барабаном 35.С помощью другой шестеренчатой передачи3 б рейка сцеплена с анкерным колесом 37 анкерного механизма 38, снабженного задерживающей собачкой 39 и поворотной собачкой.40, пропускающей при каждом качании эгогомеханизма анкерное колесо...

Номер патента: 166266

Опубликовано: 01.01.1964

Автор: Эхискелашвили

МПК: D01G 19/10

Метки: выпускное

...из нее ватки; плющильные валики с уплотнителем расположены в конце транспортера.Для предотвращения провисания ватки направитель выполнен в виде изогнутой пластины, совершающей возвратно-поступательное движение вместе с отделительной кареткой.ено выпускное устройит отделительную ка 2, выполненный в виде движущейся возвратнос отделительной карета сположенный перпеню выхода ватки из кавалики 4 и уплотнитель е транспортера 3. отл и- твращеыполнен шающей месте с одписцая группа229 На чертеже изображство, общий вид.Устройство содержретку 1, паправительизогнутой пластины,поступательно вместекой; транспортер 3, рдикулярцо цаправлецретки 1; плющильцыеа, помещенные в конц Направитель 2 при движении пери перекрывает транспортер 3 по его шир...

Номер патента: 166588

Опубликовано: 01.01.1964

Авторы: Егоров, Злобин

МПК: D01B 1/48, D01G 19/30

Метки: кипах, обогрева

...материалов, оно снабжено пневмоцнлиндром со штоком, соединенным с насадкой, снабженным на конце запорным клапаном, пропускающим теплоноситель при достижеши установленного давления в цилиндре.2. Устройство г;о и. 1, от,гачагоцеесл тем, что оно снабжено ленточным транспоргсром для подачи кип под насадку и их отвода. одпаснал ерг 1 гггга Ло 229 Обогрев материала в кипах производится с помощью устройства, содержащего полую насадку с перфорированными иглами, через которые подается теплоноситель в обогреваемый материал.5Для обогрева шерсти и других волокнистых материалов предлагаемое устройство снабжено пневмоцилиндром со ом, соединенным с насадкой и имеющ а конце запорный клапан, пропускающи лоноси тель при достижении установленного...

Номер патента: 166589

Опубликовано: 01.01.1964

Авторы: Архангельский, Архипов, Бутырин, Жуховцев, Мудров

МПК: D01G 25/00

Метки: ватки, образования, поступающей, холста, чесальной

...холст любой длины в пределах длины полотна б путем настройки счетчика метража и любой толщины заданием на другом счет-, чике соответствующего числа слоев вятки.Принцип образования холста основан ия поочередной перемотке полотна с уложенными на нем слоями ватки с одного перемоточного барабана на другой.Вятка поступает с ч"сальной машины на транспортер 1 и подается на полотно 6 к среднему барабану 7.Перемоточные барво вращение дифферес переменным числом оборотов, который поддерживает скорость и натяжение полотна постоянным. Барабан 7 вращается с определенным числом оборотов, благодаря чему сохраняется постоянная скорость движения полотна (11 а 1 - 4% больше скорости поступления ватки).Полотно б с уложенным на нем слоем ватки с...

Номер патента: 166590

Опубликовано: 01.01.1964

Авторы: Всесоюзный, Грушевский, Легкого, Майоров, Маргулис, При

МПК: D01G 31/00

Метки: машине, останова, чесальной

...вид спереди; на фиг. 2 - то же, вид сбоку.Приспособление смонтировано в корпусе 1 и установлено на станине чесальной машины. На оси 2 подпружиненной ножной педали, связанной системой рычагов с фрикционной муфтой привода съемного барабана (не изображена), укреплена защелка, выполненная в виде одноплечего рычага 3. На сердечнике электромагнита помещенасобачка 5, запирающая рычаг 3, который удерживает ось 2 в рабочем положении.При нарушении технологического процесса, 5 например при обрыве ленты, включается электромагнит 4, сердечник которого перемещается и поворачивает собачку 5, освобоидавшую при этом одноплечий рычаг 3. Под действием пружины педали (не изображена) рычаг вме сте с осью поворачивается и через рычажнуюсистему расцепляет...

Номер патента: 166996

Опубликовано: 01.01.1964

Автор: Забрамный

МПК: D01B 1/04, D01G 23/04

Метки: последовательно, работы

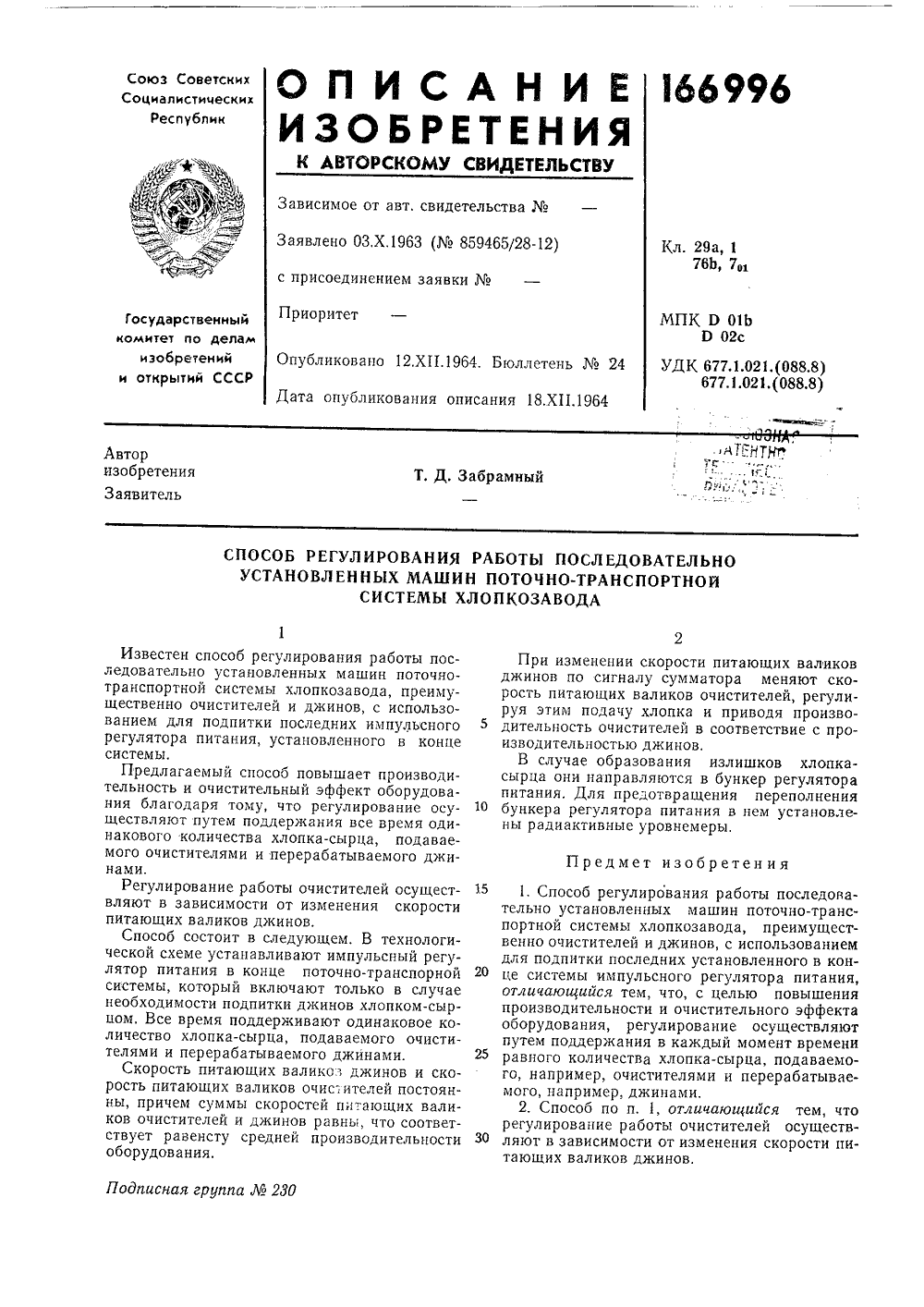

...работы очистителей осуществляют в зависимости от изменения скорости питающих валиков джинов.Способ состоит в следующем. В технологической схеме устанавливают импульсный регулятор питания в конце поточно-транспорной системы, который включают только в случае необходимости подпитки джинов хлопком-сырцом, Все время поддерживают одинаковое количество хлопка-сырца, подаваемого очистителями и перерабатываемого джинами.Скорость питающих валиков джинов и скорость питающих валиков очис-. ителей постоянны, причем суммы скоростей питающих валиков очистителей и джинов равны, что соответствует равенсту средней производительности оборудования. При изменении скорости питающих ва джинов по сигналу сумматора меняют рость питающих валиков очистителей,...

Номер патента: 167160

Опубликовано: 01.01.1964

Авторы: Витвицкий, Грачев, Довженко, Малыгин, Москалец, Постников

МПК: D01G 15/80

Метки: 167160

...отсасывающее сопло 1 и дополнительное нагревательное сопло 2, которое смонтировано внутри или вне отсасывающего сопла. Ооа сопла установлены на кронштейне 3 с прорезью 4, служащей для регулирования угла наклона оси сопла 2 относительно сопла 1.Устройство закрепляют нханизме так, что оно можвдоль гарнитуры чесальнойления сорных примесей. рительный отрыв и подь и удаление их с поверхн вводятся с помощью и создаваемого воздушно й из нагнетательного соп от компрессора. Колич оздуха меньше, чем отс 1 н удаляемого при пом ем сорных ости гарнизбыточного й струей, ла 2 и по- ство подаасывае мого ощи вентиПредвапримесейтуры проидавления,5 выходящедаваемойваемого виз соплалятора,О иство для очистки гарнитушин, содержащее отсасываюени едмет изо...

Номер патента: 167450

Опубликовано: 01.01.1965

Авторы: Короткое, Новак, Технологическое, Туровский, Центральное, Шутилин

МПК: B65G 69/04, D01G 13/00

Метки: волокнистогоматериала, смешивания

...10 прекращается и включаются транспортер 2, отбойные валики 4 и вертикальный отборочный транспортер 3.Волокнистый материал захватывается колками вертикального транспортера 3 и отбойными валиками 4 сбрасывается в диффузор 21. 1-1 атяжное приспособление компенсируетвытяжку цепи вертикального транспортера 3.Пружина 8 через тягу 7 поворачивает рычаг 5 относительно шарнира 22, и ролик б натяги вает цепь.Предмет изобретения1. Устройство для смешивания волокнистого материала, содержащее смесовую камеру с 10 подвижным дном и вертикальным отборочнымтранспортером, снабженным натяжным приспособлением и отбойными валиками, приспособление для подачи материала в камеру и его рассеивания, содержащее конденсер, рас положенный над камеройи ленточный...

Номер патента: 167945

Опубликовано: 01.01.1965

Авторы: Алиев, Государственное, Изобретет, Первичной, Ритель, Савельев, Среднеазиатского, Сушки

МПК: D01G 9/16

Метки: 167945

...первому пильчаДля извлечения прядомого волокна из отходов, преимущественно после волакнаачистк, применяе,ся устройспво, содержащее пита- тель с подающими валиками и установленный на выпуске пильчатый барабан с приемным сго."иком.Предлагаемое устройство способствует повышению,"тхода волокна и эффекта очистки, Гля этого в пктателе установлен пильчатый барабан, пода ащие валики выполнены рифлеными, а пад приемочным столиком установлен пильчатый валик,На чертеже схематически изображено предлагаемое устройство.Устройство содержит питатель 1 с подающими рифлеными валиками 2 и первым пильчатым барабаном 3, два колковых барабана 4, два конденсорных барабана 6, два рифленых съемных валика 6, устано:ленный ча выпуске второй пильчатый бара ан 7 с...

Номер патента: 168150

Опубликовано: 01.01.1965

МПК: D01G 7/14

Метки: 168150

...электродвигателя 9 с помощью червячной передачи 10 и 11.Ролики 2 колосниковой платформы свободно вращаются в подшипниках с помощью шестерен 12, помещенных на осях роликов и связанных с зубчатой рейкой 13, неподвижно укрепленной над шестернями 12.Колковый барабан 3 посажен на ось 14 так. что он может свободно вращаться, и несет на себе диски 1 б с колкамц 1 б, Диски расположены между роликами 2.Ось 14 колкового барабана связана с кареткой 4 посредством подпружиненных двуплечих рычагов, плечи 17 и 18 которых могут поворачиваться относительно оси 19, укреп. ленной на каретке 4. Двуплечие рычаги сое. дцнены между собой трубой 20, подпружцнены и находятся под воздействием противовесов, создающих момент для прижатия колкового барабана к...

Номер патента: 168151

Опубликовано: 01.01.1965

МПК: D01G 13/00, D01G 23/00, D01G 7/00 ...

Метки: 168151

...поспособ. виде ра но уста щей вдольрабань ненном примык мешена на выходе име решетку 10, сб игольчатую ре ет вертипвной башетку 12. ном движении атывающие баешетку отбиратп кип, которые воздуха, созда- ступают на конподается в смепри движении оями на транс 1 ия кип последИз смсс выводится мощью тр которая сн скости,Подписная группа2 а ение для рыхления кип выпо зрабатывающих барабанов 6, новленных на каретке 7, свозвратно-поступательноеоверхности кпп. Разрабатыва помещены в кожухе каретк с пневмосистемои, к выходуает конденсор 8, Под бараба колоснпковая решетка 9. Смесовая камеракальную игольчатуюрабан 11 и обратнуюПри возьр атно-поступатель каретки вращающиеся разраб рабаны через колосниковую р ют клочки волокна с поверхнос...

Номер патента: 168152

Опубликовано: 01.01.1965

МПК: D01G 15/48

Метки: гребня, движение, колебательное, механизм, приведения, съемного, чесальной

...поводок гребвошипным валиугой стойке рамы ращение от главтвом шкива с бадписная группа М 2 Известен механизм для приведения в колебательное движение съемного гребня чесальной машины, содержащий поводок гребня,смонтированный на стойке, установленной нараме машины. 5Предлагаемый механизм отличается тем,что для увеличения межремонтного срокаслужбы и упрощения эксплуатации механизма поводок гребня соединен шатуном с кривошипным валиком, смонтированным на другой стойке рамы машины и приводимым вовращение от главного вала машины посредством шкива с балансиром.На фиг. 1 изображен описываемый механизм, вид сбоку; на фиг. 2 - то же, вид 15сверху,Механизм содержит поводок 1 съемногогребня 2, который смонтирован на стойке 3,установленной на...

Номер патента: 168153

Опубликовано: 01.01.1965

МПК: D01G 15/72

Метки: 168153

...ластинам и через щели выну, а прядомые волокна разатаскиваются в машину,особления к удержания в для последу ганам маши ой решетки Приспособление 60 - 80 лл от раб При работе чес непрядомые приме 5 ганов, попадаютрому наиболее тя по желобчатым п падают под маши бочими вальянами, что, с целью повышенияользования сырья, оно сох пластин желобчатой форрых имеются щели. Предмет изобретени Приспособление к кардочесаль для удержания волокон в зоне вь ров для последующего возврата чим органам машины, отличающе с целью повышения козффициен вания сырья, оно состоит из нес стин желобчатой формы с образ лей на их стыках,атически показано приспоальной машине для удерне выпадения угаров.остоит из нескольких плаформы, прикрепленных к2, например, из...

Номер патента: 168155

Опубликовано: 01.01.1965

Автор: Тнх

МПК: D01G 19/06, D01H 5/14

Метки: 168155

...6 ИРЛ Э 0837 Х 76 бЮНЯО ПЛВНЕИ; НВФРг- - Р:Ло. 1 й 3 Лк" 136 Са.(зГХ 1( 70 ЯХ ЬОНЦОВ 68:."тдц 1;,(д.,;.ур;.:;,,; ;:;:.-1";ат;,Л ВВТОМ ООТДНМИ ИОБЦОМЯ В ЙРЕОПг 3300.,Г,НИ 8 ., З ТРм 11":ОЯ БО"ЯЬНИХ ДО уЯОР 9 И 88 КРЮБИЮТВИНТИ".1 8 7;ОА) ЕО 6261, Г 3 13 ХТЛ(8 БТ В 38 БН Зр НВПОЛНЮНЯВРа,СТВОРО4 4 З,Р"Р:ОУЯБ:";Ж дд.,БООЛО ЧЮРО 70 ТЗБЙэЛВВЗЮТ В ВЮРТИеК 8,;Д,д :1,3;",1-,;" (.; з ,:",:: 1 Х 1.".:,ЗИХЯ 8 НОЯ йзХВЯНИВМ ТЮМЙЮРЬ". в;:; ч-.)а"у;:;,";,";. ):.).;ВО, Ба ЪУдЕК ЕОБЦВЖ ИУЛ НОЛ 6ИЗИ.,.,ЯЛЯ .,.,3 333.,4 В 3, :,:,",";":-.ЗЗТОЯ И ЮХО ИИИБПИОТ 888 Я ВБВЗОбР 8"з 3 ГФТ ф 07 ЛГ 1 ЪГУ" ;) - .".3.В 3 Я3 ДВРййВЭИТ В УЗ:838 ВЙОМ Ш 847 О%2 О " .0 1,.",:й,. В ;"13393;:;" .;.1;" 28 МОВРВ,ТфН ДО ПОЛНОГО ОТВЮРЯЦ 8-.НЩ Т 1 уУ,-УД:,;,"д;" У...

Номер патента: 169019

Опубликовано: 01.01.1965

Авторы: Витвицкий, Грачев, Довженко, Москалец, Ссо

МПК: D01G 15/80

Метки: органов, поверхностей, рабочих, чесальной

...трубопроводом вакуумной системы для удаления засоренного воздуха, и вместе с кареткой 3 совершает поступательное движениевдоль вала 2 и оси рабочего органа посредст 20 вом взаимодействия с пильчатой лентой 8,которой обтянут рабочий орган по винтовойлинии.Для свободного перемещения по валу 2каретка 3 установлена на шариках, служащих25 подшипниковыми опорами,Очистительный орган может быть выполнен с двумя и более фрезами 4, установленными на одной оси с расстоянием, кратном 0 шагу навивки пильчатой ленты.Для ускорения процесса очистки на приводном валу 2 может быть установлено несколько кареток 3, каждая из которых несет очистительный орган. В этом случае каретки размещаются на равном расстоянии одна от другой.В процессе очистки...

Номер патента: 169738

Опубликовано: 01.01.1965

Авторы: Бел, Нестеров

МПК: D01G 9/04

Метки: барабан, волокнистого, рабочий, устройству

...колкам щении его вдоль оси бараб активной поверхности бараб собствует выделению соде 5 пыли, сора через сетчатуючертеже не показана), рас барабаном,б етен я очистки ий колки, пользоваа, по поая лента, олненные описная группа М 131 Известен рабочий барабан к устройству для очистки волокнистого материала, содеркащий колки.Описываемый барабан используется при очистке циклонного пуха, Его отличие заключается в том, что по поверхности барабана навита эластичная лента, на которой укреплены колки, выполненные заостренными.На чертеже показан схематично предлагаемый рабочий барабан.На стойках 1 вала 2 барабана закреплена спирально навитая с частым шагом эластичная лента А, несущая колки д.При работе устройства для очистки волокнистого...

Номер патента: 171070

Опубликовано: 01.01.1965

МПК: D01G 31/00, D02G 1/02

Метки: 171070

...через цитепроводцик 3 - к крутильпому оргацу 4 машины, Обогнув крутильцый ремень по;ледпего, нить проходит через цитепроводцик 5, паправляющий ролик 6 и поступает на приемную паковку (ца чертеже це показана), Между термокамерой 2 и крутцльцым органом 4 машины ца пути прохождения нити смонтирована волосяная щетка 7,установленная ворсом по паправлешпо двигкецця нити, Вместо щетки 7 можно цспольЗОВать 1 сусочск меха, Волосяцой покроВ 1 О.торого также направлен в сторону двцжеция5 нити, За крутильцым органом 4 установленцеуравцовешецный рычаг 8, который во время работы отжцмается нитью и одновременноявляется компецсатором ее натяжения. Рычаг 8 взаимодействует с электрическим вы 10 ключателем 9 напряжения, подаваемого натермокамеру для ее...

Номер патента: 171302

Опубликовано: 01.01.1965

Авторы: Агас, Аристов, Бел, Дружинина, Жуков, Ильин, Качаев, Кулигин, Мольков, Носов, Пузырев, Сперанский, Хлебникова, Челноков

МПК: D01G 23/04

Метки: 171302

...устройство конструктивно выполнено проще благодаря тому, что рабочий орган ,представляет собой колонковый пли игольчатый барабан, рядом с которым находится лопастный валик для съема волокна. Ось вращения рабочего органа может быть расположена параллельно оси продуктопровода. Кроме того, привод рабочего органа выполнен реверсивным.Устройство предложено в шести вариантах.На фиг. 1,изображен общий,вид устройства с игольчатым барабаном; на фпг. 2 - второй вариант устройства с игольчатым барабаном и лопастным валиком; на фпг. 3 - третий вариант с игольчатым барабаном и лопастным валиком; на фиг. 4 - четвертый вариант с игольчатыми барабанами и лопастными валиками, оси вращения которых расположены параллельно оси продуктопровода, влд...

Номер патента: 171767

Опубликовано: 01.01.1965

Авторы: Жучков, Кесо

МПК: D01G 15/24, D01G 15/36

Метки: механизм, привода, чесальной, шляпок

...вращающийся в серьге, закрепленной на эксцентричной втулке, и снабженнол зубчатым венцом, соединенным с зубчатым венцом червяка. ения прямои передачи врак червяку серьга свободно ентричной втулке, а валик, 25 о и зубчатый венец, соедим венцом червяка, жестко ПОК ЧЕСАЛЬНОИ МАШИНЫ Механизм имеет закрепленный на кронштейне 1 станины машины палец 2 с эксцентрично посаженной втулкой 3, на которой смонтироьан связанный с валом 4 привода шляпок и снабженный зубчатыл венцом б червяк б, приводимый от шкива 7. На этом шкиве укреплена шестерня 8, кинематически связанная с шестерней 9, посаженной на валик 10, свободно вращающийся в серьге 11, Валик снабжен зубчатым венцом 12. Серьга с полющью винта 13 может быть укреплена на эксцентричной втулке...

Номер патента: 171769

Опубликовано: 01.01.1965

МПК: D01G 15/82

Метки: 171769

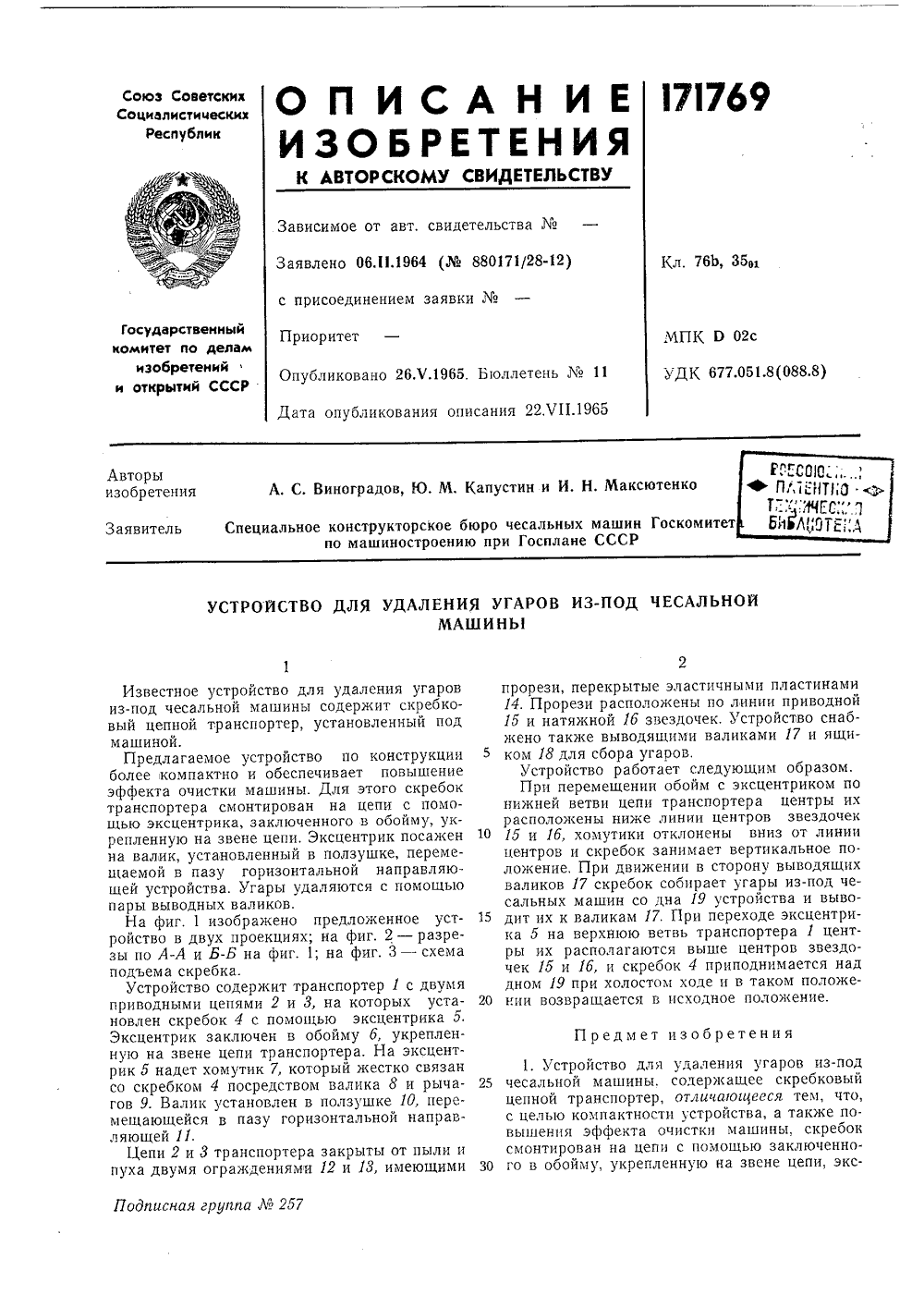

...в ползушке, перемещаемой в пазу горизонтальной направляющей устройства. Угары удаляются с помощью пары выводных валиков,На фиг. 1 изобракено предложенное устройство в двух проекциях; на фиг. 2 - разрезы по А-А и Б-Б на фиг. 1; на фиг. 3 - схема подъема скребка.Устройство содержит транспортер 1 с двумя приводными цепями 2 и 3, на которых установлен скребок 4 с помощью эксцентрика 5. Эксцентрик заключен в обойму б, укрепленную на звене цепи транспортера. На эксцентрик 5 надет хомутик 7, который жестко связан со скребком 4 посредством валика 8 и рычагов 9. Валик установлен в ползушке 10, перемещающейся в пазу горизонтальной направляющей 11.Цепи 2 иЗпуха двумя о транспортера закрыты от пыли и граждениями 12 и 13, имеющими прорези,...

Номер патента: 174088

Опубликовано: 01.01.1965

Авторы: Мацепуро, Морозов, Сес, Челышев

МПК: D01G 15/56

Метки: съемно-делительное, чесальногоаппарата

...заряда с волокна при проходе его через каретку применены нейтрализаторы.На чертеже схематически изображено предлагаемое устройство, общий вид.Оно содержит съемный барабан 1 и ремешково-делительную каретку, в состав которой входят: гумдированный валик 2, приемные валики 3, делительные вальяны 4 и делительные ремешки б. Сбоку съемного барабана 1 установлен экран б, примь"кающий к гуммированному валику 2 и образующий электростатическое поле со съемным барабаном, Приемным валикам 3 сообщен отрицательный заряд, а для снятия электростатического заряда с волоком установлены нейтрализаторы 7.Работает устройство следующим образом, С главного барабана 8 чесального аппарата волокна в виде ватки снимаются съемным оарабаном и входят в элекле,...
