Номер патента: 1756173

Опубликовано: 23.08.1992

Авторы: Андреянов, Еманов, Нестеров, Шичков

МПК: B30B 15/02, B30B 15/32

Метки: зоны, пресса, рабочей, съема, установки, штампов

...и местом соединения штанг со стойками с возможностью взаимодействия с направляющей планкой.На фиг. 1 изображено устройство для установки и съема штампов, вид сбоку; на фиг, 2 - то же, вид сверху; на фиг. 3 и 4 -воз;ложнь,е схемы сочленения штанги стойки.Усгройство содержит две вертикально установленные вне рабочего пространства стойки 1, связанные между собой и соединенные при помощи лап 2 с направляющей планкой 3, При смене рабочих штамповых вставок планка 3 фиксируется на поверхности нижнего блока штампов 4 (фиг, 1), а при смене штампов - на столе пресса (фиг. 3,4),Блок штампов 4 (пресс) имеет выталкиватель 5. На стойках 1 консольно размещены два рольганга, выполненные в виде штанг 6 с несущими направляющими элементами - роликами 7....

Устройство для резки волокнистых материалов

Загрузка...

Номер патента: 1317041

Опубликовано: 15.06.1987

Авторы: Еманов, Пушкарев, Юницкий

МПК: D01G 1/04

Метки: волокнистых, резки

...ножами до требуемой величины.Регулирование зазора может быть осуществлено и в процессе работы устройства беэ описания недопустимого перекоса ножей. При этом, о величине зазора судят по изменению качества резки материала.Любая винтовая пара имеет неизбежный люфт, обусловленный как технологическими причинами, так и износом в процессе эксплуатации, Кроме этого, даже в случае прецизионного изготовления пары возможно принудительное продольное перемещение винта относительно гайки, обусловленное смятием неизбежных микронеровностей в сопряжении. Причем такие перемещения будут тем большими, чем более высокими будут усилия резки, значительная часть которых передается на винтовые пары. В .то же время даже перекосы в несколько десятков микрон...

Трубчатая печь

Загрузка...

Номер патента: 1279998

Опубликовано: 30.12.1986

Авторы: Еманов, Фейгин, Фильчуков, Фрид

МПК: C10G 9/20

Метки: печь, трубчатая

...показано крепление зме-евика 3 при помощи опорных элементов7 в топочной камере к стенам 8. Опор 10 ные элементы 7 при помощи приваренныхк ним упоров 9 крепятся к каркасу печи. К трубным опорам приварены косынки 10, обеспечивающие прочность змеевика 3 на опорные элементы 7 и пре 15 дохраняющие трубы змеевика от соскальзывания с опор во время нагрева(охлаждения металла и при гидравлических ударах).На фиг.4 показано крепление верти 20 кального по отношению к поду печи радиантного змеевика 3 при помощи опорных элементов 7 к своду печи 5. Вэтом случае как и в случае крепленияпотолочных труб змеевика (фиг,2),опорные элементы 7 размещают в двухзонах - в зоне высоких температуртопки печи и в зоне низких температур над сводом топки печи....

Центробежный экструдер для переработки полимеров

Загрузка...

Номер патента: 1100116

Опубликовано: 30.06.1984

Авторы: Еманов, Плескачевский, Пушкарев, Савчук, Щербаков

МПК: B29F 3/012

Метки: переработки, полимеров, центробежный, экструдер

...на основании приемником расплава, а торцовая стенка накопителя выполнена в виде связанной с приводом перемещения бесконечной ленты, взаимодействующей с верхней и нижней стенками, которые выполнены в виде смонтированных с возможностью вращения опорных колец, причем в приемнике расплава выполнен канал для прохода бесконечной ленты.Данное решение позволяет не допускать перегрева расплава в накопителе, обеспечивая постоянный его вывод в форме движущегося на ленте валика. Кроме того, независимость вращения соосно установленных плавителя и накопителя позволяет устанав.- ливать оптимальный режим вращения плавителя, обеспечивающий заданную температуру и вязкость расплава на выходе.На чертеже изображен центральный экструдер, общий...

Способ получения бензина-растворителя

Загрузка...

Номер патента: 1027145

Опубликовано: 07.07.1983

Авторы: Ветров, Вольф, Еманов, Жуков, Иволгин, Казюпа, Ковальская, Козлов, Оганисян, Тимофеев

МПК: C07C 7/06

Метки: бензина-растворителя

...азеотропа конденсируют и подают в разделительный сосуд,при этом происходит разделение конденсата на водный и углеводородныйслой.Часть углеводородного слоя подают на орошение колонны так, чтобыфлегомовое число составляло 4,5-6.Водный слой, содержащий изопропиловыйспирт, направляют на приготовлениеновых порций исходной смеси, а углеводородный слой - на вторую ступень55 азеотропной перегонки.Вторая ступень аэеотропной перегонки предназначена для удаления избензина-растворителя изопропилового3 1027спирта и воды. Углеводородный слой,содержащий, вес.3: изопропиловыйспирт 0,2-0,6; и вода 0,01-0,15, подают в ректификационную колонну,имеющую 10-20 теоретических тарелок,и отгоняют верхом 30-404 от исходного питания этой колонны. При этомс верха...

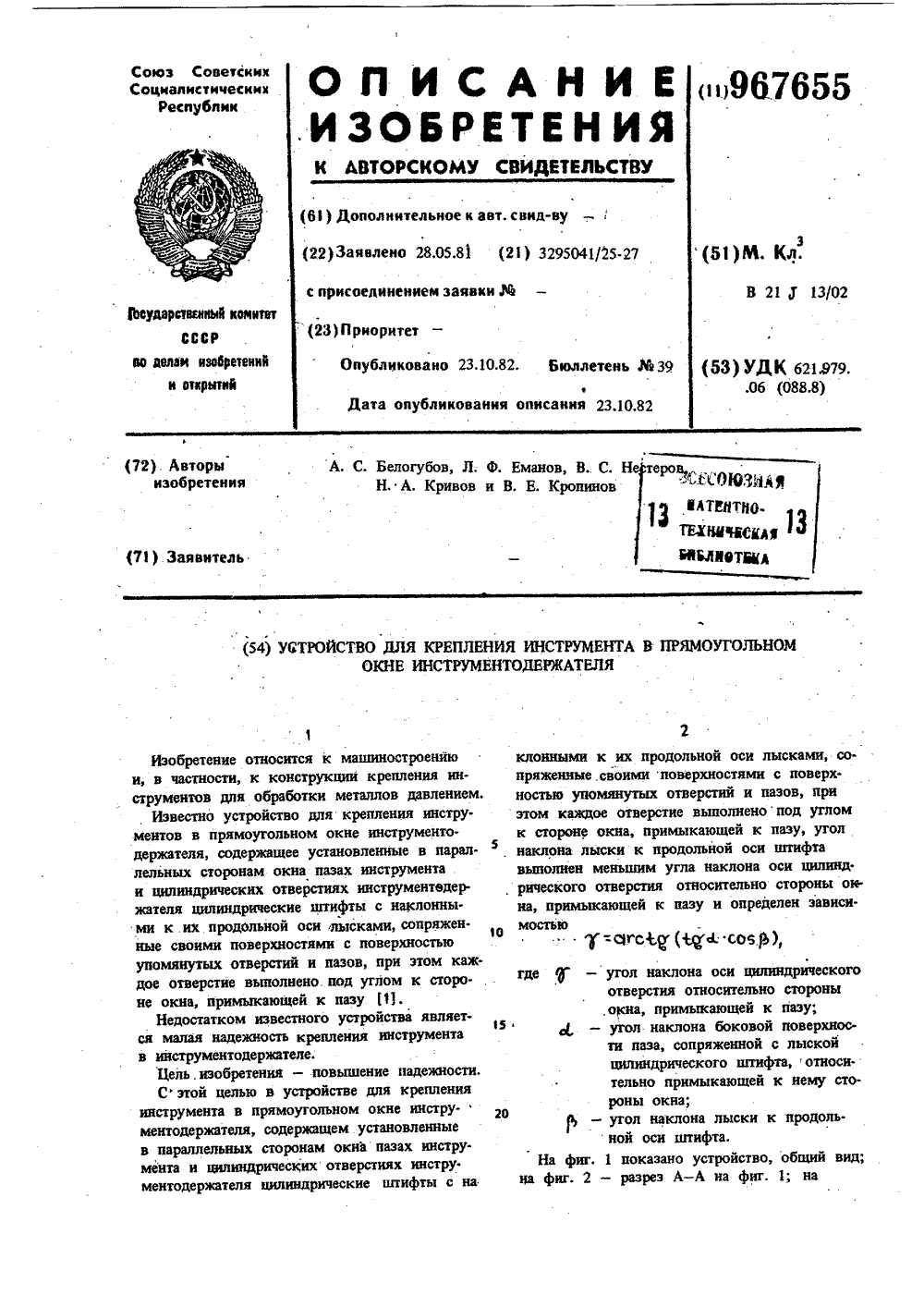

Устройство для крепления инструмента в прямоугольном окне инструментодержателя

Загрузка...

Номер патента: 967655

Опубликовано: 23.10.1982

Авторы: Белогубов, Еманов, Кривов, Кропинов, Нестеров

МПК: B21J 13/02

Метки: инструмента, инструментодержателя, крепления, окне, прямоугольном

...штифте, относительно примыкающей к нему стороны окна;- угол наклона лыски к продольной оси штифта,На фиг, 1 показано устройство, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на3 96фиг. 3 - цилиндрический штифт с наклоннойк. его продольной оси лыской.В инструментодержателе 1, имеющем пря-.моугольное окно 2 для установки инструмен.та 3, на боковых поверхностях параллельносторонам окна 2 выполнены пазы 4, подуглом а к стороне окна, примыкающей ксоответствующему назу, выполнено цилиндрическое отверстие 5.Крепление инструмента 3 в прямоугольномокне 2 инструментодержателя 1 осуществляется посредством двух цилиндрических штифтов с наклонными к их продольной оси подуглом у лыскамиЦилиндрические штифты 6 устанавливаются в цилиндрических...

Штамп для объемной закрытой штамповки

Загрузка...

Номер патента: 940994

Опубликовано: 07.07.1982

Авторы: Бахарев, Бойцов, Джуромский, Еманов, Калыгина, Кривов, Нестеров

МПК: B21J 13/02

Метки: закрытой, объемной, штамп, штамповки

...2 и рабочим торцом матрицы 3. Это необходимо для того, .чтобы боковая поверхность фланца детали 8 полностью вышла из контейнера 2 (см, фиг. 2).Штамп работает следующим образом, Исходную заготовку укладывают в контейнер 2. При рабочем ходе пуансона 5 происходит формообразование выдавливаемой части и тонкого фланца детали 8, Усилие выталкивания при выемке детали из штампа обусловлено величиной сапро тивления, возникающего от наличия тре.ния по боковым поверхностям фланца и выдавливаемой части детали, Для того, чтобы деталь выталкивалась без искажения контура фланца, усилие трения .по боковой поверхности фланца должно быть меньше, чем усилие трения боковой поверхности выдавливавмой части детали, Это возможно в том случае, если площадь...

Преобразователь двоичного кода в десятичный

Загрузка...

Номер патента: 868747

Опубликовано: 30.09.1981

Авторы: Акулова, Еманов, Кувырков, Михина

МПК: G06F 5/02

Метки: двоичного, десятичный, кода

...имеющих ту же структуру, что и матрицы для сложения весовых значений.Преобразователь работает следующим образом. На входы трехразрядных двоичнодесятичных преобразователей 1 и 2 подаются двоичные числа. Часть разрядов преобразуемого числа (со второго по четвертый) поступает на преобразователь 1, а другая часть разрядов (с шестого по восьмой - на преобразователь 2. При этом только на одном входе каждого преобразователя появляется единичный сигнал, соответствующий десятичному числу. Резулътаты преобразования, равные сумме весов дешифрируевеюх значащих разрядов преобразуемого числа, передаются на суюеирующие треугольные мат рицы сложения единиц 3, десятков и сотен 4. При появлении на входах суммирующих треугольных матриц сложения весовых...

Управляемый генератор кодовыхчисел

Загрузка...

Номер патента: 851749

Опубликовано: 30.07.1981

Авторы: Акулова, Еманов, Кувырков, Михина

МПК: H03K 3/64

Метки: генератор, кодовыхчисел, управляемый

...которых равно, например, 10, Выходы элементов И соедине,аы с выходными шинами. Каждая выходная апина подключена к одному из входов триггера и ко второму входу элементов ИЛИ 4. Логические элементы И выполняют роль50 логических ключей. На первые входы элементов И 4 подаются сигналы от внешнего устройства управления. Выходы элементов И 4 соединены со входом элемента ИЛИ Б. Выход элемента ИЛИ 8 соединен со входом триггера 6, Выход элемента ИЛИ 8 является первым выходом генератора, а выход- тратера 6 является вторым выходом генеоатооа. 49 4Генератор работает следующим образом.В исходном состоянии все триггеры находятся в нулевом состоянии. Сигнал с выхода запускающего генератора 1 поступает на первый и второй триггеры,...

Устройство для горячей изотермической штамповки

Загрузка...

Номер патента: 721220

Опубликовано: 15.03.1980

Авторы: Белогубов, Еманов, Нестеров

МПК: B21J 5/00

Метки: горячей, изотермической, штамповки

...ося 29,Устройство работает следующим образом, Исходное положение соплового приспособления - нерабочее (см. фцг, 2), вентиль 19 открыт, управляющий клвцвц 20 закрыт, При открытом вентиле 19 сжатый воздуХ поступает в компенсвтор 17 я теплообменникн 13 и 14. В течение процесса изотермической штамповки заготовки воздух в теплообменниках 13 и 14 нагревается зв счет. теплопередачи от нагретых деталей штампа. Вследствие нагрева давление воздуха в теплообмецниквх 13 и 14 повышается, и часть его перемещается в обратном направлении в ресяверный объемный компенсатор 17, Лря это м срабатывает обратный клапан 1 8, и тем самым исключается поступление нагретого воздуха в магистральный трубопровод в направлении источника сжатого воздуха, При...

Фотоэлектрический денситометр

Загрузка...

Номер патента: 187517

Опубликовано: 01.01.1966

Авторы: Ананьев, Бубнов, Всесоюзный, Еманов, Круь, Овечкис

МПК: G03C 5/02

Метки: денситометр, фотоэлектрический

...к первому диноду,На чертеже представлена принципиальная 20схема описываемого денситометра,Денситометр содержит оптическую схему 1,блок питания 2, фотоэлектронный умнокитель3, экран 4 фотоумножителя, делитель 5 фотоумножителя, радиолампу 6, стабиловольт 7, 25термосопротивление 8, регулятор чувствительности 9, делитель напряжения 10 и индикатор 11,Фотоэлектронный умножитель и радиолампа включены по схеме обратной связи. Участок схемы фотокатод - первый динод фото. умножителя подключен к выходу стабилизированного источника питания 12, что обеспечивает сохранение пропорциональной зависимОст межд логарифъгоы напряжения пита ния и оптической плотностью. Делитель напряжения в экранной цепи меняет режим работы регулирующей лампы, тем...
