Цыпин

Номер патента: 1418196

Опубликовано: 23.08.1988

Авторы: Добровольский, Жестков, Цыпин

МПК: B63J 2/12

Метки: оборудования, охлаждения, судового

...13 25и 14 и сливными 15 и 16 трубопроводами.В отсеке Б установлена диафрагма17, образующая сливную выгородку 18,к которой подключен сливной трубопровод 16 контура 8 охлаждения высокотемпературного оборудования 10.Диафрагма 17 трубопроводом 19 соединена с. перегородкой 6, образуя гидравлическое сообщение сливной выгородки 18 с зигзагообразным каналом.Система работает следующим обраомоХолодный теплоноситель подаетсяпо трубопроводу 2 в отсек А контактного теплообменника 1. Расход теплоносителя по трубопроводу 2 зависитот его температуры и может быть снижен в холодное время года. На чертеже показан работы системы, при котором количество поступающего по трубе452 холодного теплоносителя меньшеколичества теплоносителя, циркулирующего в...

Номер патента: 1395915

Опубликовано: 15.05.1988

Авторы: Добровольский, Жестков, Цыпин

МПК: F25D 1/02

Метки: водой, оборудования, охлаждения

...переточного патрубка меж у осью его горизонтального участкаместом соединения сливного трубойровода с вертикальным участком патфубка, а расстояние Ь между осью "оризонтального участка патрубка 7 й осью сливного трубопровода составляет Ь, ) Ь Р 1 где 0 Р, - гидравлическое сопротивление участка переточного патрубка 7 между местом соединеяия сливного трубопровода с патрубком и его нижним горизонтальным торцом при максимальном расходе воды по сливному трубопроводу, м.вод.ст.Предлагаемое, устройство работает Следующим образом.В расчетном режиме холодная вода , годается по трубопроводу 9 погружным йасосом 8 в отсек 3 емкости 1, откуда циркуляционным насосом 10 направляется через теплообменник 11 и сливнойтрубопровод 12 в переточный...

Номер патента: 1393706

Опубликовано: 07.05.1988

Авторы: Плаксин, Филонов, Цыпин

МПК: B63B 13/00

Метки: емкости, осушения, сточной, судовой

...ситуации.При достижении жидкостью установленного верхнего уровня срабатывает датчик, сигнализирующий о необходимости включения насоса 2 для выкач"ки жидкости. Датчик устанавливаетсяниже поплавка, чтобы после его срабатывания осталось время для принятиямер по откачке жидкости и исключе"ния возможности ее нытекания черезоткрытые концы поддонов.Насос 2 откачивает жидкость иземкости до уровня установки приемного устройства 5,При получении плавсредством пробоины в районе емкости происходитбыстрое заполнение последней забортной водой фиг,2), При повьппении уровня воды поплавок отрывается от посадочного оснонания, всплывает и уплотнительный элемент перекрывает отверстие в трубопроводе 3, чем исключается попадание поступающей воды в машинные...

Номер патента: 1372385

Опубликовано: 07.02.1988

Авторы: Киреев, Полевой, Цыпин

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...2 передачи одинаковой длины, которые с одной стороны соединены параллельно точке 3 и 4, с другойпоследовательно точек 5 и 6 и расположены на общем магнитопроводе 7,катушку 8 индуктивности и конденсатор 9. Со стороны высокоомного входа1 О катушка 8 индуктивности подключена последовательного с параллельно 25соединенными линиями 1 и 2 передачи,а со стороны низкоомного выхода 11параллельно с последовательно соединенными линиями 1 и 2 включен конденсатор 9.Сопротивление между точами3 и 4 параллельно соединенных линий1 и 2 передачи равно 0,5 , а междуточками 5 и 6 последовательно соединенных линий 1 и 2 передачи - 2 /( Р - волновое сопротивление линий1 и 2 передачи).Катушка 8 индуктивности и конденсатор 9 в совокупности с суммарнойпаразитной...

Номер патента: 1366211

Опубликовано: 15.01.1988

Авторы: Гарбер, Дербасов, Модзелевский, Остяков, Цыпин

МПК: B02C 17/22

Метки: крышки, лифтер, мельницы, самоизмельчения, торцовой

...90 Вставки располагаются вдоль продольной оси лифтера в два и более ряда. ,Вставки 3 имеют на внешних боковых гранях выступы 5, Минимальное рас- . 25 .стояние а между вставками меньше длины Ь элемента вставки.Лифтер торцовой крьппки работаетследующим образом.При вращении мельницы горная мас са, захватываемая лифтерами, движется внутри мельницы по траекториям,В лифтере торцовой крьппки благодаря Г-образной форме вставок и их расположению на всех участках движения лифтера горная масса пересекает износостойкие вставки. Измельчаемая горная масса перемещается по вершинам износостойких вставок, которые защищают от износа относительно мягкую сталь, расположенную между ними. В результате увеличивается срок службы лифтера. П р и м е р....

Номер патента: 1360884

Опубликовано: 23.12.1987

Авторы: Гарбер, Дербасов, Лавриненко, Остяков, Томаев, Цыпин

МПК: B22D 15/00

Метки: запорное, кокиля

...усилий и деформаций и унифицировать устройство для отливок различных габаритов и массы.Подбирая необходимую жесткость пружинного элемента за счет материала, га баритов и количества пластин, можно получить требуемую зависимость 1 =1(ЛГ), которая обеспечивает предотвращение поломки кокиля и брак отливок.Запорное устройство работает следующим образом.После сборки кокиля полуформы его скрепляются запорным устройством 12. Плотное скрсцлецие частей кокиля с регламентированным усилием предварительного гажатця Р достигается за счет того, что рц сиис 1 от середины контактной плоадкц цккц 2 до точки закрепления упругого эг. мегга 4 в корпусе 1 устройства фиксцретс с помощью упора 3, при этом рассгояццс между серединами контактных цло. гадок...

Номер патента: 1352405

Опубликовано: 15.11.1987

Авторы: Мартяшин, Светлов, Цыпин

МПК: G01R 27/02

Метки: двухполюсных, многоэлементных, параметров, цепей

...7-12 выборки-храненияи ключа 16 соединены с соответствующими выходами блока 17 управления.Устройство работает следующимобразом.Пусть включен двухполюсник, представленный на фиг. 2 а, имеющий функцию сопротивления где р - комплексная частота.На входе операционного усилителя 3при этом включается опорный элемент 25 резистор 2 сопротивлением К По команде блока 17 управленияисточник 1 опорного напряжения подает на вход скачок напряжения амплитудой П Выходное напряжение 30 операционного усилителя 3 имеет вид получим окончательно:Выходное напряжение блока 13 вычитания напряжений имеет вид: ц (е) = ц " - ц - ц = СР с + з с ь т 6,Блоки 8 и 9 выборки-хранения запоминают величину выходного напряжения блока 13 выборки-хранения в моментыи Т , в...

Номер патента: 1347148

Опубликовано: 23.10.1987

Авторы: Асович, Полевой, Соловьев, Цыпин

МПК: H03F 3/60

Метки: усилитель, широкополосный

...усилителя, а между вторым выходом направленного ответвителя и выходом входной линии передачи усилителя с распределенным усилением введен полосовой Фильтр. Составитель В. ЗарщиковТехред И.Верес 1(орректор В.БутягаТ Редактор Н,Тупица Заказ 5126/50 Тираж 899 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграФическое предприятие, г. Ужгород, ул, Проектная, 4 113471482Изобретение относится к радиотехнике и может быть использовано в качестве оконечного каскада связногоили телевизионного передатчика.Цель изобретения - повышение выходной мощности при работе на несогласованную нагрузку,На чертеже представлена Функциональная схема широкополосного...

Номер патента: 1327961

Опубликовано: 07.08.1987

Авторы: Гарбер, Томаев, Цыпин

МПК: B02C 17/22

Метки: футеровка

...чугуна, изготавливают вставки описанной формы, Вставки устанавливают в полость литейной формыдля отливки футеровочной плиты с соблюдением их количества и расположения согласно изобретению, Подготовленную литейную форму заливают сталью. Благодаряграпецеидальному поперечному сеченик)вставок 2 и наличию выступов 8 в процессеусадки стали при ее охлаждении ооразуетсямонолитная комбинированная конструкцияплиты с прочно закрепленными в ней подуглом 40 - 60 к продольной оси вставками.После необходимой термической обработки(на максимальную твердость вставки) плитымонтирукт на защищаемой поверхности спомощью сварки по выемкам 3 и (или) от 5 10 15 20 25 30 35 40 верстиям 4 так, что продольная ось плиты была расположена поперечно направлению...

Номер патента: 1323707

Опубликовано: 15.07.1987

Авторы: Азовцева, Позин, Устюжанин, Цыпин

МПК: E21C 35/18

Метки: горной, измерительный, резанию, резец, сопротивляемости

...резанию вклкзчает опережающий резец 1, который выполнен с выемкой, размещенной позади его режугцей кромки 2, отстающий резец 3 закреплен в выемке опережающего резца 1 шарнирно, его режущая кромка 4 расположена с превышением и над режущей кромкой 2 опережающего резца 1. Ось шарнира 5 распоЛожена перпендикулярно плоскости движения опережающего резца 1 на линии, проходящей через перпендикуляр 6 к направлению 7 движения отстающего резца 3, опущенный из его режущей кромки 4. Измерительный элемент 8 взаимодействует с опережающим резцом 1 в направлении, не проходящем через ось шарнира 5. Устройство кренится в резцедержателе 9 исполнительного органа горной машины посредством хвос. товика 10, выполненного аналогично хвостовикам забойных...

Номер патента: 1181187

Опубликовано: 07.06.1987

Авторы: Вунштейн, Гарбер, Гогель, Граур, Цыпин

МПК: B02C 17/22

Метки: дробильно-размольных, машин, футеровка

...плиты 4,который после сборки футеровки обеспечивает расположение этой грании монтажных поверхностей выступов 2плит 1 в одной плоскости, обеспечивая их плотный контакт.Оба типа плит 1 и 4 имеют вставки5 изтвердого износостойкого материала.Число выступов 2, не менее двух 35на каждой боковой поверхности плит 1,определяется условиями фиксацииплит 1 относительно плит 4, Дляплит длиной 800-1100 мм достаточнодвух выступов, для более длинных40плит - 3 и более выступа.При площади выступов менее 57. от поверхности боковой грани плит 1 можетпроисходить смятие этих выступов впроцессе эксплуатации и, как следствие, потеря монолитности сводафутеровок.Увеличение площади выступов выше123 ведет к необоснованному увеличению трудоемкости их зачистки, ....

Номер патента: 1311963

Опубликовано: 23.05.1987

Авторы: Дербасов, Титиевский, Томаев, Цыпин

МПК: B60P 1/28, B62D 33/02

Метки: грузового, кузов, средства, транспортного

...под углом х к осям пластин.Угол а (фиг. 1 и 2) составляет 30 - 65.Упрочняющий элемент (фиг. 3 и 4) состоит из стальной основы 3 и износостойких вставок 4, например, из белого высокохромистого чугуна. Вставки 4 имеют трапецеидальное поперечное сечение, причем большее основание вставок располагается внутри стальной основы. Такая форма сечения вставок обеспечивает сохранение надежного закреплениях их в стальной основе до полного износа.Упрочняющий элемент имеет по периметру выемки а и (или) расположенные между вставками в экранированной ими зоне отверстия б.Выемки и отверстия предназначены для монтажа упрочняющих элементов при помощи сварки на местах поверхности кузова, подвергающихся абразивному износу, например на днище и при...

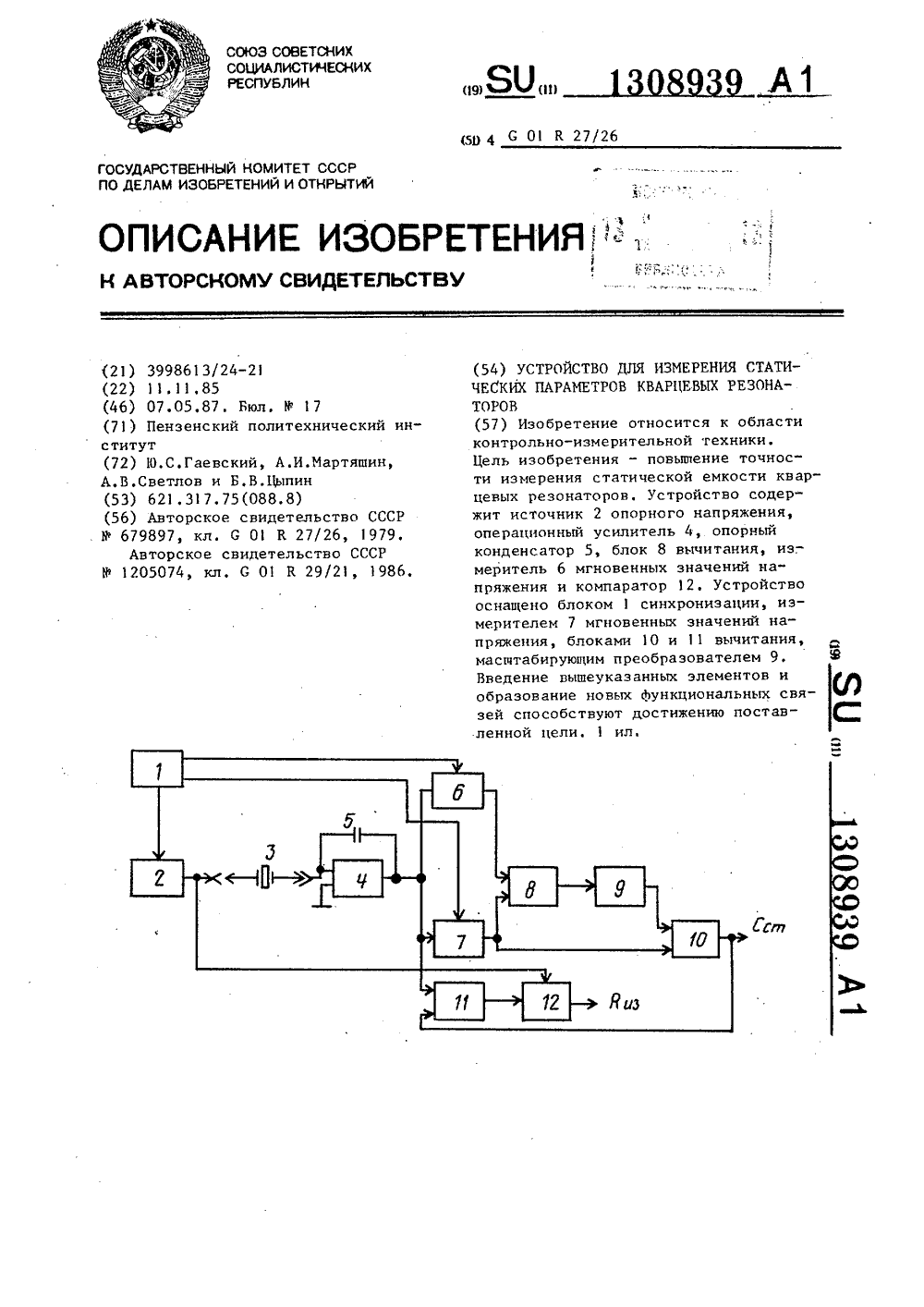

Номер патента: 1308939

Опубликовано: 07.05.1987

Авторы: Гаевский, Мартяшин, Светлов, Цыпин

МПК: G01R 27/26

Метки: кварцевых, параметров, резонаторов, статических

...СПервый измеритель 6 мгновенныхзначений напряжения по синхросигналудлительностью ЬС , поступающему навход синхронизации в момент временификсирует выходное напряжениеП (С) в момент времени с, +дС,.Второй измеритель 7 мгновенныхзначений напряжения по синхросигналу длительностью ь , поступающемуна вход синхронизации в момент времени с , фиксирует выходное напряжение 11 (с) в момент времени С +6 .6 1При й- где -- декремент2 1 .ц ф азатухания кварцевого резонатора, всепроцессы, описываемые показательнойфункцией, можно считать закончившиж-,5ся так как уже при = - экспоненциФаальная составляющая принимает значение 99,3 Ж от установившегося.Таким образом, выполнив условиеокончания переходных процессов, описываемых показательной функцией,...

Номер патента: 1294842

Опубликовано: 07.03.1987

Авторы: Бутылев, Железнов, Майоров, Немченко, Пигасов, Решетов, Цыпин

МПК: C21C 7/10

Метки: внепечной, металла

...25часть которого плотно соединена скрышкой с помощью металлическогокольца 12 и болтов 13, а внешняяплотно прижата к металлическому корпусу камеры, Крышка камеры с помощью ЗОгидроцилиндров 14 подвешена к раме 15. Азот по каналу 16 поступаетв камеру. Через вентиль 17 сбрасывается давление азота.Устройство работает следующим 35образом. этом крышка 2 опускается и освобождает проставки 5, которые с помощьюгидроцилиндров 6 выдвигаются из зазоров 4. Затем с помощью гидроципиндров 14 крышку 2 поднимают и рамой 15 горизонтально перемещают всторону. Устройство для внешней обработки металла обладает высокой степенью надежности, сокращает время нагерметизацию камеры и позволяет получить литой феррохром повышенногокачества с содержанием азота 57,...

Номер патента: 1289753

Опубликовано: 15.02.1987

Авторы: Жестков, Цыпин

МПК: B63J 2/12

Метки: воды, забортной, приема

...изображено плавсредство, оборудованное устройством для приема забортной воды; на фиг. 2 - кингстонный ящик, разрез; на фиг. 3 - вид на кингстонную решетку с воздухоотбойной насадкой; на фиг. 4 - вид А на фиг, 2.Устройство установлено на плавсредстве 1 и содержит кингстонный ящик 2, входной 3 и приемный 4 отсеки, между которыми установлена перегородка 5. В верхней части входного отсека 3 смонтирован вентиляционный клапан 6, а в днищевой части выполнено отверстие 7, оборудованное кингстонной решеткой 8. Приемный отсек 4 посредством патрубка 9 с установленным на нем кингстоном 10 соединен с судовой системой (не показана). Под днищем плавучего крана показана воздушная подушка 11. С наружной стороны днища судна 1 перед приемной решеткой 8...

Номер патента: 1288367

Опубликовано: 07.02.1987

Авторы: Гродский, Логачев, Остяков, Томаев, Цыпин

МПК: F04D 29/22

Метки: колесо, насоса, рабочее, центробежного

...в 2-3 раза больше их ширины в облас 25 ти сопряжения Фланца 7 с наружной ,поверхностью 5 стенки 6 втулки 3. На внутренней поверхности стенки 6 втулки 3 выполнен шпоночный паз или резьба. для крепления колеса на вале.Изготовление колеса осуществляется следующим образом.Заранее изготовленная втулка 3 устанавливается в литейную форму, например кокиль. После заливки, крис таллизации и охлаждения износостойкого чугуна ступица 2 рабочего колеса и втулка 3 прочно скрепляются в результате усадки износостойкого сплава. Ребра 8 на Фланце 7 и про- ф дольные пазы 4 служат для исключения проворачивания втулки 3 в ступице 2. Благодаря радиальным ребрам 8 уменьшается величина напряжений, вызываемых затрудненной усадкой износостойкого сплава. Наличие...

Номер патента: 1273162

Опубликовано: 30.11.1986

Авторы: Гарбер, Модзелевский, Остяков, Показеев, Томаев, Цыпин

МПК: B03B 5/48

Метки: классификатора, механического, спирали, футеровка

...5. Несущая часть пластины 2 ивготавливается нз стального листа толщиной 2-. 4 мм при помощи штамповки с одно временной вырезкой контура заготовки детали и выполнением буртиков 3, предназначенных для соединения этой части детали с рабочей частью пластины. Штампованная конструкция устанав- ЗО ливается плоскостью А вниз в литейную форму земляную нли.металлическую), имеющую полость по форме рабочей части пластины, и заливается износостойким сплавом, например белым чугуном.После кристаллизации и охлаждения белого чугуна рабочая 1 и несущая 2 части пластины оказываются прочно 1 б 2 2скрепленными за счет усадки литого сплава при помощи буртиков 3, имеющих наклон или трапецеидальную форму. Рабочая часть пластины 1 изготавливается и...

Номер патента: 1273159

Опубликовано: 30.11.1986

Авторы: Гродский, Модзелевский, Остяков, Показеев, Томаев, Цыпин, Щербань

МПК: B02C 17/22

Метки: износостойкий, лифтер

...между вставками стальные зубья гребенки имели основание, скрепляющее эти зубья между собой.Вставки могут иметь одно или нес О колько сквозных отверстий б. Для лифтеров мельниц большого диаметра в нижней части вставок имеются уступы 7 фиг, 3) .Иэносостойкий лифтер изготавливается следующим образом.Иэ износостойкого материала, например, высокохромистого чугуна, изготавливаются вставки 3 описанной конфигурации. Вставки устанавливаются в полость литейной .формы лифтера с соблюдением их количества и относительного расположения согласно изобретению.Подготовленная литейная Форма заливается жидкой сталью, Благоцаря .трапецеидальному поперечному сечению вставок 3 и наличию выступов 5 на боковых гранях вставок в процессеусадки стали при ее...

Номер патента: 1269060

Опубликовано: 07.11.1986

Авторы: Каменев, Рыжов, Цыпин, Чумаков, Шварев

МПК: G01R 31/28, H01L 21/66

Метки: вольтфарадных, регистрации, характеристик

...9 соединен с выходом усилителя 6 и вторым входом индикатора 3 синфазности, а выход через выход блока 32 обработки подключен к вертикальному входу графопостроителя 12.Эквивалентная схема объекта 13 измерения представляет собой параллельно соединенные конденсатор 14 (С) и резистор 15 (К).Устройство работает следующим образом.К объекту 13 измерения прикладывается через сумматор 10 сумма ли-. нейно-изменяющегося напряжения смещения от источника 11 смещения и синусоидального тестового сигнала от генератора 1 синусоидального на3 1269060 4Следовательно: фазы напряжений генератора 1 синусоиУ,=Ц+11, (а) (3) дального напряжения и выхода усилиТаким образом, действительное па- теля 6 и регулирует коэффициент передение напряжения смещения на...

Номер патента: 1267290

Опубликовано: 30.10.1986

Авторы: Гаевский, Мартяшин, Светлов, Цыпин

МПК: G01R 27/02, G01R 27/22

Метки: датчика, кондуктометрического, параметров

...усилителя 3:где У (Р) = -- изображение по ЛапПоарпасу опорного напряжения, беэ учета знака Б1Е (Р) = - , - операторное сопроРС,тивление опорногоконденсатора емкостью С,.Подставляя значения 2,(Р) и Е(Р),получают1267290 Переходя к оригиналу, получают в ,течение одного из полупериодов опорного напряжения: Напряжение на выходе второго масштабирующего преобразователя 9О (2) =К О 222 Го +9 ч+11с,с,)2 о 2 2о иент птабирующя 9,омент едачи второего преобра 10 емени напряблока выборВ течение другого полупериода опорного напряжения Цимеет противоположный знак.В случае незаполненного датчика отсутствует связь между электродами датчика через комплексное сопротивление раствора, остается связь только через паразитную геометрическую емкость,...

Номер патента: 1255438

Опубликовано: 07.09.1986

Авторы: Игнатова, Ноткин, Нуллер, Цыпин

МПК: B27N 3/02

Метки: древесно-стружечных, исследований, лабораторных, образцов, опытных, плит

...отношения -- в пределах 1,0 -У1,6 для каждого типоразмера промышленной древесно-стружечной плиты, После создания изолирующего слоя формовочную рамку убирают и начинают прессование образца при давлении в прессе 25 бар и температуре плит пресса 185 С.Ширина изолирующего слоя для лабораторных прессов с размером плит порядка 600 мм должна составлять 0,2 - 0,25 размера стороны образца. Меньшая ширина обуславливает дополнительное увеличение плотности изолирующего слоя, что нежелательно, и снижает надежность изоляции, Большая ширина обуславливает сокращение площади исследуемого образца и, соответственно, сокращает объем проводимых с этим образцом испытаний. В конечном итоге, увеличивают число экспериментальных запрессовок.Так, при размере...

Номер патента: 1237629

Опубликовано: 15.06.1986

Авторы: Бакин, Битюцкий, Грановский, Гудкович, Мамедов, Цыпин

МПК: C01B 21/14

Метки: гидроксиламинсульфата

...нитке до ввода газовой смеси в реактор поддерживается невзрывоопасная концентрация водорода в оксида азота (1) на фиг. 1 (показан ,й", зависимость верхнего концентрированного предела воспламенения водорода в смесях с оксидом азота (11) от давления) .При таких условиях загорание в отдельном реакторе каскада локализовано на участке технологической нитки от места ввода нецостающего количества оксида азотадо вхо,ца в реактор. Горение происходитЦ беэ значительного повышения давлениягак как продукты горения и горючая "месь могут свобоцно вытекать в реактор и трубопровод, содержащие газовую смесь, полученную после предварительного смешения водорода и эксида азота . П р и м е р. Процесс ведут в каскаде из шести реакторов....

Номер патента: 1222661

Опубликовано: 07.04.1986

Авторы: Гаоду, Коломейцев, Пархаев, Питак, Фоменко, Цыпин, Шедогубов

МПК: C04B 33/22

Метки: легковесных, огнеупоров, смесь, сырьевая

...30 34,91 29,55 шамот 0,25 0,05 0,40 0,05 0,25 абиетат натрия клееканифольная эмуль 0,04 0,25 10 9,5 14,91 5,0 0,30 0,04 0,20 сия тальк 20 трепел(диатомит) Кажущаяся плотность,г/см 0,57 0,59 0,52 0,58 0,55 Дополнительная линейная усадка при 1150 С, Ж 0,9 1,0 0,7 0,5 Предел прочности насжатие, МПа 3,1 3,9 2,9 3,6 Теплопроводность присредней температуре350 С, Вт (м К) 0,26 0,28 0,22 0,25 0,22 67 72 1 ористость открытая, Е П р и м е ч а н и е. В составы 1, 3 и 5 вводят огнеупорную глину, диатомит, в составы 2 и 4 - каолин, трепел.ВНИИПИ Заказ 1666/23 Тираж 640 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1 222661 2Изобретение относится к производ. или каолин, шамот. Смешение произвоству легковесных огнеупоров и может , дят в...

Номер патента: 1222315

Опубликовано: 07.04.1986

Авторы: Гарбер, Модзелевский, Остяков, Показеев, Томаев, Цыпин

МПК: B03B 5/48

Метки: классификатора, механического, спирали, футеровка

...комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д.4/ Филиал ППП "Патент Проектная, 4.Ужг о Изобретение относится к защитнымпокрытиям спиралей механических классификаторов продуктов измельчения иможет быть использовано в горноруд",ной, строительной и других отрасляхпромышленности,Цель изобретения - повышениенадежности футеровки и ее иэносостойкости за счет придания пластичности пластинам,На фиг.1 и 2 показана футеровка спирали механического классификатораФутеровка состоит из слоя иэносостойкого чугуна 1 и облицовки 2, расположенной со стороны монтажной поверхности пластины, Облицовка имеет толщину 0,06-0,2 толщины пластины и может быть выполнена в виде отдельных продольных полос, расположенных по радиусу...

Номер патента: 1205074

Опубликовано: 15.01.1986

Авторы: Гаевский, Ермолаев, Мартяшин, Мельников, Светлов, Цыпин

МПК: G01R 29/22

Метки: кварцевых, параметров, преобразования, резонаторов, статистических

...напряжения, выходом соедиинститут и Пен юзного научнотехнологическо строения (72) Ю.С.Гаевс А.И.Мартяшин, А.В."Светлов и (53) 621,317.3 (56) Авторское В 759982, кл,Устройство ления изоляции часовых кварце КС-тестер АМЦ 3.031.005, 198 Бкл. 1 Ф 2политехнический енский Филиал Всесосследовательского о института прибороЯО 12 О 5 О 74 ненный с первой клеммой устройствадля подключения исследуемого кварцевого генератора, вторая клемма которого подключена к входу операционного усилителя, охваченного через эталонный конденсатор цепью отрицательной обратной связи, о т л и ч а ю -щ е е с я тем, что, с целью повьппения быстродействия, в него введеныизмеритель мгновенного значения напряжения, вычитающий блок и компаратор, при этом выход...

Номер патента: 1193068

Опубликовано: 23.11.1985

Авторы: Барышев, Володин, Цыпин

МПК: B65D 88/74

Метки: вязкой, емкость, жидкости

...тайков для вязкой жидкости, требующей подогрева в процессе эксплуатации.Цель изобретения - повышение надежности в эксплуатации емкости.На фиг. 1 изображена емкость для вязкой жидкости с нагревателем, разрез; на фиг. 2 - то )ке,.без нагревателяЕмкость 1.включает установленный в ней нагреватель 2, заключенный в корпус 3, разделенный перегородкой 4 на основную 5 и дополнительную 6 камеры. Емкость 1 снабжена жестко закрепленной и обхватывающей корпус 3 нагревателя 2 втулкой 7 с фланцем и наружной резьбой. Корпус 3 имеет фланвц 8 и радиальные отверстия 9, а емкость 1 - запорный элемент, представляющий собой прикрепленную к торцу корпуса 3 крышку 10 с резьбой для взаимодействия с резьбой втулки 7 при демонтаже нагрева 193068 2теля 2. Основная...

Номер патента: 1186290

Опубликовано: 23.10.1985

Авторы: Белокрылецкий, Волков, Кравец, Курганов, Цыпин

МПК: B07C 5/342

Метки: информации, кусковом, материале, сортировкой, фотометрической

...к способам сортировки, а именно к способу получения фотометрической информации о кусковом материале перед его сортировкой.Цель изобретения - упрощение обработки информации путем ее группировки по принадлежности к кускам.На чертеже изображена структурная схема устройства для реализации предлагаемого способа.Устройство содержит питатель 1, осуществляющий монослойную подачу материала в зону осмотра АВСД, над которой расположена оптическая система, состоящая из источника 2 излучения, электромагнитного дефлектора 3, зеркального барабана 4, фотоприемника 5. Источник 2 излучения оптически связан с электромагнитным дефлектором 3, расположенным так, что линия МХ, в которую он разворачивает луч от источника 2 излучения на грань, например,...

Номер патента: 1186215

Опубликовано: 23.10.1985

Авторы: Василенко, Прохоров, Сафаров, Толпекин, Тюнина, Цыпин, Шумаков

МПК: A61M 1/36

Метки: лечения, септицемии

...в обшсхрургическую п-тау,а еще через20 дней ншзцсац дамой н удовлетвориТЕЛЬИСМ г ОСТО);ПИ,)дтксм образом, проведение сеанса эксрдкарггарального подключения се- ;ЕЗЕШСИ )С 3)ОСЕ ПЕРЕЛОМНЫМ МОМЕНТОМ н состоятИи баггьцого, у которого сразу появилась положительная дина)кд11862 Динамика изменений ряда показателей во время проведения 40-минутного сеанса экстракорпоральцого подключения селезенки (свиной) у больного с диффузным перитонитом представлена в табл. 2,П р и м е р 3. Показывает эффективность экстракорпоральцого подключения селезенки (ЭПС) ксеногеиной,в данном случае свиной, у больной с 10разлитым перитонитом и бактериемией,развившимися после удаления гангренозного аппендицита.Больная Р 80 лет, поступилас острым аппендицитом,...

Номер патента: 1175799

Опубликовано: 30.08.1985

Авторы: Добровольский, Жестков, Цыпин

МПК: B63J 2/12

Метки: оборудования, охлаждения, судового

...зигзагообразным каналом, практически исключающим конвективный теплообмен между отсеками 1(, и 1, предельная температура теплоносителя определяется для каждого отсека индивидуально. Это позволяет либо увеличить время работы системы без подвода теплоносителя при заданном объеме отсеков, либо уменьшить массу теплоносителя в системе с сохра-.нением заданного времени работы в аккумулирующем режиме. При необходимости время работы системы без подвода холодного теплоносителя может быть увеличено эа счет отключения неответственных 1 175799 2Изобретение относится к системамохлаждения судового оборудования иможет быть использовано на морских буровых платформах и других плавсредствах. 5Целью изобретения является повы"шение надежности работы...

Номер патента: 1160533

Опубликовано: 07.06.1985

Авторы: Бехтерев, Киреев, Котляров, Полевой, Цыпин

МПК: H03H 7/48

Метки: высокочастотного, деления, мощности, сигнала

...согласования. Поэтому в данном устройстве не удается достичь высокого уровня согласования в широком диапазоне частот.45Целью изобретения является улучшение согласования при большом уровне мощности, а также уменьшение габаритов и упрощение конструкции,Поставленная цель достигается тем, что его отрезков коаксиальной линии передачи соединены с общей шиной, а концы центральных проводников соответственно первого и четвертого отрезков коаксиальной линии передачи являются выходами устройства, причем первый и второй, а также третий и четвертый отрезки коаксиальной линии передачи снабжены ферритовыми магнитопроводами; введены первый и второй отрезки двухпроводной линии передачи, начало и конец первого проводника первого отрезка двухпроводной...
