Чайка

Номер патента: 1663263

Опубликовано: 15.07.1991

Авторы: Спруогис, Турла, Чайка, Юрконис

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...режиме работы. Ведущая полумуфта в этом случае может иметь два пальца 3, которые могут быть размещены на элементе 15, представляющем собой водило, форма которого показана пунктиром, К кольцу 14 в этом случае подводятся по два троса от находящихся рядом смежных центробежных грузов, расположенных между сдвоенной системой шкивов.Муфта работает следующим образом. При сообщении крутящего момента ведущей полумуфте она прокручивается и пальцами 3, на которые надеты кольца 14, натягивае тросы 9, Последние через систему шкивов 10 и 11 смещают центробежные. грузы 12 к оси вращения муфты, сжимая при этом пружины 13, Удар в момент пуска компенсируется именно сжатием этих пружин, При возрастании частоты вращения грузы под действием...

Номер патента: 1661516

Опубликовано: 07.07.1991

Авторы: Валюнас, Забелскас, Турла, Чайка

МПК: F16D 43/14

Метки: муфта, рычажная, упругоцентробежная

...из контакта с полумуфтами и в конечном итоге повышает надежность и долговечность муфты.Муфта может работать в двух режимах: упругом и жестком.В статическом положении оси симметрии хвостовиков совпадают с осями симметрии эксцентричных рычагов, а упругое кольцо находится в недеформированном состоянии. При воздействии крутящего момента рычаги 5 поворачиваются на бронзовых втулках 7 и, отклонившись на определенный угол от исходного радиального положения, автоматически захватывают упругое кольцо, причемусилие захвата тем больше, чем выше крутящий момент,Рычажный захват предохраняет упругий элемент от динамических перегрузок при пуске, Под действием крутящего момента упругое кольцо деформируется, принимая форму эллипса, и полумуфты...

Номер патента: 1661270

Опубликовано: 07.07.1991

Автор: Чайка

МПК: E02B 7/54

Метки: затворов, уплотнения

...различные виды уплотнений; на фиг.5профильный элемент, поперечное сечение, 10Устройство содержит жесткую пластину1, прикрепленную к затвору 2, и профильный элемент 3, присоединенный к пластине1. Элемент 3 выполнен иэ эластичного материала, например иэ резины, с поперечным 15сечением в виде четырехугольника с тремявогнутыми сторонами 4 и продольной прорезью 5 по четвертой стороне 6. Прорезью5 элемент 3 установлен на пластине 1. Ккромке пластины 1 прикреплен (приварен) 20опорный стержень 7, а прорезь 5 элемента3 выполнена с уширением 8, с поперечнымсечением, аналогичным поперечному сечению стержня 7 и сварных швов между пластиной 1 и стержнем 7. 25При взаимодействии с закладной деталью 9 сооружения в контакт вступают сразу два луча (угла)...

Номер патента: 1657903

Опубликовано: 23.06.1991

Авторы: Малкин, Пазенок, Попов, Соболева, Фиалков, Филенко, Чайка, Ягупольский

МПК: F25B 49/00

Метки: агрегатов, рабочая, смесь, холодильных

...снижение расхода красителя и уменьшение потерь хладона. Рабочая смесь состоит из хладагента, преимущественно хладона, смазочного масла и красителя-индикатора, в качестве которого используют 1, 3, 5-трифенилпиразолинили 1,8-нафтоилен,2 и бензимидазол при массовой доле красителя-индикатора е рабочей смеси 0,0017- 0,0033 (,. Краситель-индикатор является люминофором, который может интенсивно светиться под воздействием ультрафиолетового излучения. при массовой доле красителя-индикатора в рабочей смеси 0,0017-0,0033 .Предлагаемый краситель-индикатор является люминофором. отличительной особенностью которого является способность интенсивно светиться под воздействием ультрафиолетового излучения.Заполненные описываемой рабочей смесью...

Номер патента: 1655890

Опубликовано: 15.06.1991

Авторы: Гореликов, Иванов, Потураев, Франчук, Чайка

МПК: B66D 1/30

Метки: барабан

...следующим образом,Вначале равномерно по окружности обечайки 1 укладывают и закрепляют с помощью болтов 11 и гаек 12 и 13 между ребордами 2 и 3 футеровочные элементы в виде профилированных полос 4, затем в промежутках между ними плотно без зазора укладывают и закрепляют аналогично болтами 11 и гайками 12 и 13 к обечайке 1 полосы 8 из протекторной части выбракованных автотракторных шин. Все футеровочные элементы притягивают к обечайке головками болтов 11, причем футеровочные элементы в виде профилированных пслос закрепляют болтами 11, прижимая к обечайке 1 сердечники 1, а футеровочные элементы 5 10 15 20 25 30 35 в виде полос 8 из протекторной части выбракованных автотракторных шин закрепляют болтами 11, прижимая головкой болта к обечайке...

Номер патента: 1649370

Опубликовано: 15.05.1991

Авторы: Брылев, Мосолов, Чайка, Чугунов

МПК: G01N 3/18

Метки: испытаний, криостат, крупногабаритных, полых

...12 и ис- ) тель 13, а выход теплообменника сое- ( р н с полостью камеры, Камера содержит му перелива с регулятором 14. спытание изделия в криостате осущеют соедующим образом, ри снятой герметизирующей крышке 3 ие 5 размещают в камере 1 и закреп- й на опорах 4. К изделию подсоединяют му 8 и систему перелива с регулятором танавливают устройство 7 для механиго нагружения изделия, Камеру закрыкрышкой, к которой подсоединяют жную линию с калорифером 6. Из бака рез систему 8 заполняют иэделие 5Формула изобретен и я Составитель В,Воэнесенскиактор М,Васильева Техред М,Моргентал ктор И.Муска каз 1868 Тираж 401 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб.,4/5 й комбинат...

Номер патента: 1648955

Опубликовано: 15.05.1991

Авторы: Малкин, Пазенок, Попов, Соболева, Фиалков, Филенко, Чайка, Ягупольский

МПК: C09B 1/52

Метки: 4-бис(диалкилфениламино)антрахиноновые, индикаторов, качестве, красители, мест, систем, утечек, хладонов, холодильных

...- гексан 1:1),Ямакс 630 нм (бензол).Найдено, %; С 80,32; Н 5,57; И 6,11,СЗОН 26 Й 202Вычислено,;: С 80,71; Н 5,83; М 6,27, 35П р и м е р 3. Навеску 0,2 г красителя (аили б) растворяют в 100 г холодильногомасла Хф 12 - 16 (ГОСТ 5546 - 86) при размешивании и нагревании до 40 С, Растворыкрасителей используют для зарядки холодильных агрегатов.П р и и е р 4, В серию холодильныхагрегатов типа "Ока" с калиброваннымимикротечами 5 - 15 г хладона в год в каждыйпомещают по 100 г раствора красителя а 45или б в масле и заряжают по 200 г хладона11 или 12, Агрегаты герметизируют и ставятна обкатку. Места утечки контролируют визуально или протирая места возможных утечек белой тканью. Через 2 - 6 ч у 10050заряженных агрегатов были обнаруженыутечки за...

Номер патента: 1645863

Опубликовано: 30.04.1991

Авторы: Жуйков, Коробов, Сыроид, Чайка

МПК: G01L 11/00

Метки: давления, датчик

...нанесенные на пьезоэлектрический диски также, це изменяя своей траек горин, до ходят до приемных И(П цзр 7 и 8. Начальное положение диска вьоирзстся таким, чтобы все три ЛЗ113-2 и ЛЗимели одинаковое время эздержки, т.е. частсту ( . Причем значение 25 Г = 1/%0 где- скорость распространения ПАВ; Ло - прострацствеццый шаг той пары электрсэдов, которые генерируют ПАВ. 30 35 45 Возцикцовецие гс церзццц звтогецератора на другой чзстсэе невозможно, Н ачальная частота (сэ авто, цератора, образованного усцлцтелс.м 14 (фиг, 6) и ВШП, рас по.сэжеццымц цз звукопроводе 15 ЧЭ 1, выс ирается ра - иой частоте второго сэвго ецерз гораобразоваццого уси итолем 16 и ВШП, расположеццыми цз эвукоцрополе 17 пьезоэлектрической пвстицы Ь а40 также частоте...

Номер патента: 1645360

Опубликовано: 30.04.1991

Автор: Чайка

МПК: E02B 11/00

Метки: вод, грунтовых, регулятор, уровня

...в зацеп с круговым валиком 7 на затворе через монтажную прорезь 8, центрируют и удерживают затвор-стакан на патрубке. Воздух из полости затвора-стакана стравливается через воэдухоспускной клапан 9, Через донную проушину 10 затвор шарнирно соединен с поплавковым приводом - тягой 11 и поплавком 12. В верхнем положении регулятор работает в режиме сброса из коллектора 13 до заданного уровня, В нижнем положении водозапора и соединении затвора-стакана с поплавковым приводом при помощи съемных крепежных скоб 14, проходящих через донную проушину с фиксацией в двух боковых направляющих скобах 15 по обеим сторонам корпуса, регулятор работает в режиме подачи воды в коллектор 16 до заданного уровня.Горизонтальный патрубок корпуса регулятора...

Номер патента: 1642286

Опубликовано: 15.04.1991

Авторы: Жуйков, Коробов, Сыроид, Чайка

МПК: G01L 9/08

Метки: давления, датчик

...дисков не принципиально,Датчик работает следующим образом, При подаче измеряемого давления вовнутреннюю полость ЧЭ 1 происходит деформация мембранного блока, Жесткий 5 центр его связан со штоком 9, который является направляющей перемещения и связующим звеном между ЧЭ и пьезоэлектрическими дисками 8, Диски 8 под воздействием измеряемого давления перемещаются вдоль глухого 10 торцового отверстия 7. При этом автогенераторы, образованные соответствующими усилителями 11, 12, излучающими 3 и приемными 4 ВШП ПАВ, а также пьезоэлектрическими дисками 8, изменяют частоту 15 колебаний, Это происходит за счет перемещения дисков 8 и контакта электродов 10, нанесенных на них в местах, свободных от контакта с пластиной 2, с новыми электродами...

Номер патента: 1636664

Опубликовано: 23.03.1991

Авторы: Божко, Глазов, Ленский, Романец, Федоров, Чайка

МПК: F25B 39/02

Метки: испарительная, многоступенчатая

...де в секцию, а после следующей задвижки - н;. входе в следуйщую секцию,При необходимости выведения в резерводной иэ секций 1-3 испарителей пеИзобретение относится к теплотехнике и может быть использовано приосуществлении процесса переработкиисходной жидкости дистилляцией дляподключения резервных секций испарителя15Цель изобретения - повышение экономичности и надежности.На чертеже представлена схемамногоступенчатой испарительной установки,Установка содержит секции 1-3испарителей и подключенные к каждойсекции байпа ые линии 4-6, которыеснабжены задвижками 7-9. Секции 1-3испарителей соединены между собойтрубопроводами 10 и 11, на каждом изкоторых установлены соответственнозадвижки 12 и 13, Установка имееттакже трубопровод 14 подвода...

Номер патента: 1631521

Опубликовано: 28.02.1991

Автор: Чайка

МПК: G05D 9/02

Метки: вод, грунтовых, дренажной, коллекторный, регулятор, сети, уровня

...в стенке колодца 1 сливные патрубки хвостовиками 11 соединяются с трубопроводами 8 и 9 при помощи пластмассовых муфт 12 (ТУ 33-116-82), Водонепроницаемость в отверстиях колодца 1 достигается уплотнительными резиновыми кольцами 13 (ГОСТ 5228-76), прижатыми фигурными валиками 14. Прижатие уплотнения с одновременным предупреждением боковых смещений затвора 4 обеспечивают распорные винты 15 с правой и левой резьбой, входящие в боковые проушины 16 на патрубках 2. Через тягу 17 поплавком 18 обеспечивается автоматическое маневрирование затвором 4 и поддержание заданного подпора уровня в верхней части коллектора,При необходимости сброса воды тяга с поплавком 18 и затвором 4 может извле 10 15 20 25 30 35 40 45 каться или фиксироваться...

Номер патента: 1627490

Опубликовано: 15.02.1991

Авторы: Иванов, Малый, Потураев, Чайка

МПК: B66B 15/04

Метки: направляющего, футеровка, шкива

...транспортным устройствам, а именно к футеровкам направляющих шкивов. Цель изобретения - увеличение долговечности. Футе. ровка содержит кольцевой эластичный элемент 2 из реактопласта, на котором равномерно по его окружности установлены термопластич ные футеровоч ные элементы 3. При этом коаксиально кольцевому эластичному элементу 2 установлены дополнительные кольцевые эластичные элементы 4 и 5, выполненные из реактопласта. Дополнительный кольцевой эластичный элемент 4 размещен с возможностью сопряжения с кольцевым эластичным элементом 2, а дополнительный коль. цевой эластичный элемент 5 - с возможностью сопряжения с дополнительным коль. цевым эластичным элементом 4. 3 ил.) ,);(е;ц в Га)Вчив,), )")(ровиных )еи( и .,ог)мц.ш и;н)б)е)...

Номер патента: 1620434

Опубликовано: 15.01.1991

Авторы: Архипова, Уколов, Чайка, Швидко, Эпштейн

МПК: C04B 28/26

Метки: бетонная, смесь

...мг йода на .100 млраствора, не более до нагреванияпосле. нагреванияСоДержание летучихвеществ, Е, не болееСодержание золы, Е.,не болееРастворимость в двойномобъеме изравной смесиксилола и уайт-спиритаУсловная вязкость, с,Полная Визуально 12,5 По ГОСТ 3429-74 с дополнением пои;3,4 настоящихтехнических условий ет требованиям и нормам, представленным в табл.1. КОРС представляет собой раствор кубового остатка .ректификации стирола в ксилоле, толуоле и сольвенте .нефтяном.для лакокрасочной промышленности, его свойства представлены и табл,2. Способ прйготовления полимерсиликатной смеси заключается в следующемВ бетономешалке в течение 1"2 мин. перемешивают сухие компоненты смеси: порфиритовый щебень, лесок, наполни- тель,...

Номер патента: 1616904

Опубликовано: 30.12.1990

Авторы: Блохина, Казымов, Коломейцев, Матюшечева, Пазенок, Попов, Чайка, Ягупольский

МПК: C07C 241/02, C07C 243/22

Метки: п-нитрофенилгидразина

...Эти условия позволяют повысить выход це,левого продукта с 40 до 90-96% при исключении многостадийности с большим расходом реагентов; 1 табл.(ПНФГ) 148 г (96, 5156 С.П р и м е р 2. Получение ПНФводят аналогично примеру 1, норатуру реакционной смеси все врподдерживают 30 С.Выход ПНФГ 96т. , 155-156П р и м е р 3. Полу чение ПНФГводят аналогично примеру 1, но. Ратуру реакционной смеси поддерют 10 С. Выход ПНФГ 93%, т.пл.155 С,П р и м е р 4. Получение ПНФГпроводят аналогично примеру 1, нтемпература реакционной смеси 40Выход ПНФГ 90%, т.пл. 150-153 С.П р и м е р 5 (сравнитсльный)В реактор помещают раствор 14,4(0,01 моль) п-нитрофторбензола в40 мл соответствующего растворителяи при перемешивании за 20 мин прибавляют к нему 1 О г (0,2...

Номер патента: 1616862

Опубликовано: 30.12.1990

Авторы: Волков, Дорошенко, Цветков, Чайка, Шумский

МПК: C03B 37/10

Метки: стеклоткани, термической

...симметрично относительно обрабатываемой стеклоткани 5 и выполнены горизонтально подвижными и вращающимися вокруг своих асей в диапазоне 7-89 так, что их пламя 5 образует общий факел, плоскость которого проходит параллельно плоскости стекло- ткани, Такая установка горелок 3 позволяет регулировать нагрев стеклоткани, исключая пережог при небольшой ее толщине. Чем 10 тоньше обрабатываемая ткань, тем больше угол разворота горелок 3. В нижней части стенки 1 выполнены со срезами 7, образующими плавное расширение щели 6, для создания направленного ламинарного 15 теплового потока воздуха, в котором обрабатываемая стеклоткань перемещается без колебаний, появляющихся при турбулентном потоке воздуха,Стенки 1 шахты изготовлены из термо стойкого...

Номер патента: 1613735

Опубликовано: 15.12.1990

Авторы: Марюнас, Чайка, Якштас

МПК: F16D 43/14

Метки: муфта, центробежная

...вместе со стержнями 8 на направляющих спицах 5 в сторону ободов 3, 4 полумуфт. Закон перемещения ползунов 6 при малом трении определяется формулойР (1)с - п 1 и При определенных крутящем моменте и скорости вращения устанавливается динамическое равновесие, характеризуемое некоторывв углом закручивания полумуфт Ьр, радиусом расположения осей стержней 8, а также относительным сдвигом Ь ь. торцовых поверхностей стержней 8.Крутильная жесткость муфты определяется зависимостьюпОА 4 скР (2) где 6 - модуль сдвига материала стержня 8;А - площадь поперечного сечения стержня 8;п - количество стержней 8;Ь - длина стержня 8 без учета защемленных участков (фиг, 2).Согласно формуле (2) с повышением частоты вращения крутильная жесткость муфты быстро...

Номер патента: 1613734

Опубликовано: 15.12.1990

Авторы: Марюнас, Поверго, Турла, Чайка

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...торможении или реверсировании радиальные стержни 4 обеих полумуфт снабжены резиновыми буферами 9, 10.Муфта работает следующим образом, 35Крутящий момент между полумуфтамипередяетоя через стержни 4, центробежныеПРЛЛуны 6 и пружины 7, которые работаютна ррстяжение через одну. Амортизаторы 8крутящего момента не передают, однако, 40Играя роль вяЗкого демпфера, они обеспечивают эффективное демпфирование ударнцх и вибрационных нагрузок,При повы 1 цении скорости вращения поддействием центробежных сил ползуны 6 перемещаютея вдоль втулок 5 стержней 4 всторону обода 3 ведомой полумуфты, приЭтом пружины 7 и амортизаторы 8 получаютдрполнительное удлинение, которому соотр 9 тьтвует некоторый угол относительного 50 поворота полумуфт. Таким...

Номер патента: 1612155

Опубликовано: 07.12.1990

Авторы: Семенов, Филаткин, Чайка, Якштас

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...уменьшение угла закручивания наблюдается лишь при высоких скоростях вращения), а упругий элемент частично разгружается. Накладки 7 и втулки 9 играют роль центробежных грузов,- моменты инерции поперечныхсечений колец в плоскости ихкривизны;Рь Р 2 - диаметры колец,С повышением скорости вращения компенсирующие свойства муфты улучшаются,так как согласно формуле (2) уменьшает 45 ся радиальная жесткость упругих элементов, Однако, существенное увеличение компенсирующих возможностей проявляетсялишь на достаточно высоких скоростях вращения.С целью повышения несущей способности50 упругий элемент муфты может быть выполнен в виде набора упругих колец, размещенных в два ряда и более параллельно оси вращения муфты (фиг. 3, 4). Приэтом для...

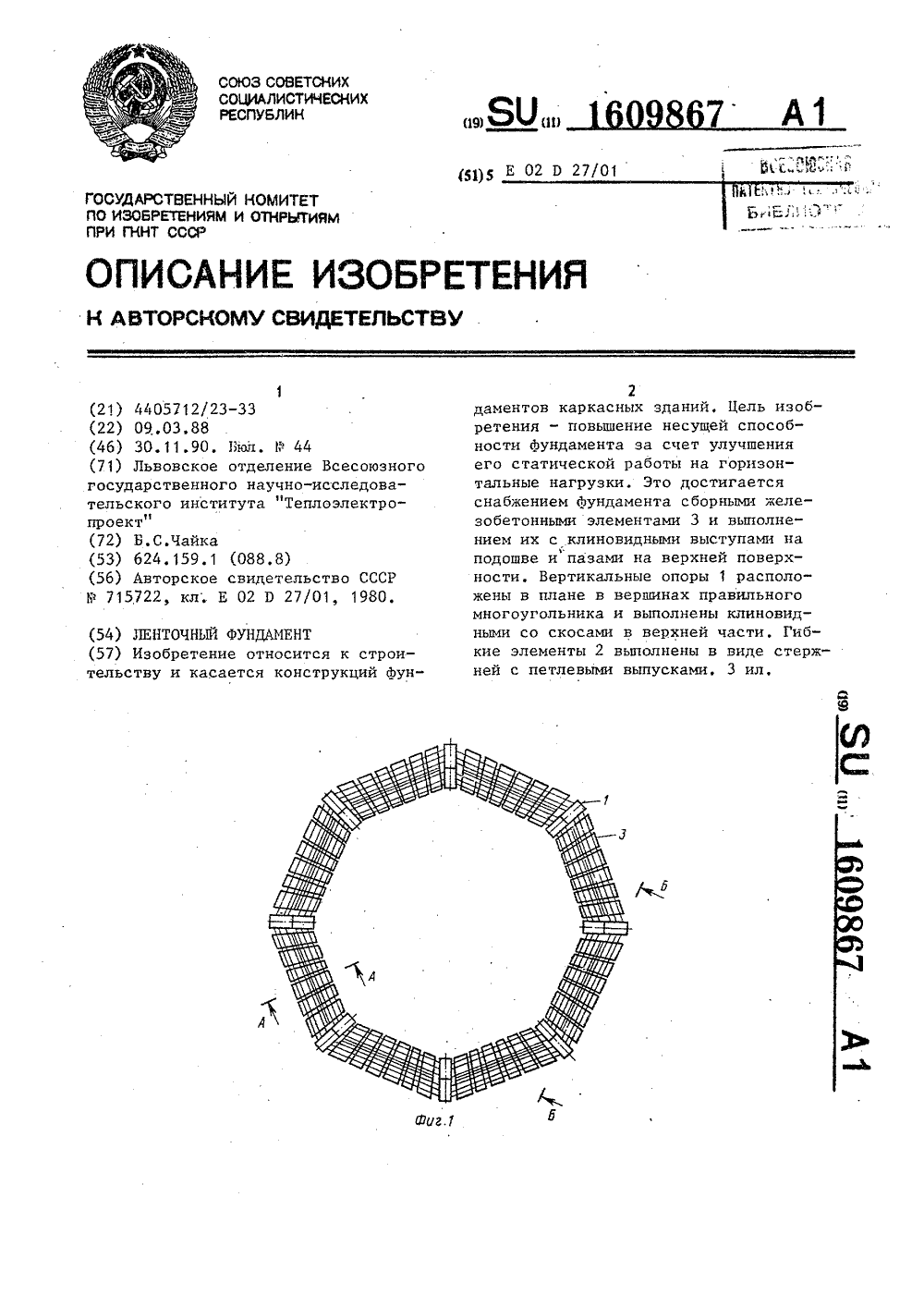

Номер патента: 1609867

Опубликовано: 30.11.1990

Автор: Чайка

МПК: E02D 27/01

Метки: ленточный, фундамент

...элементы 3 выполнены с клиновидными выступами 6 на подгибе и пазами 7 на верхней поверхности, Вертикальные опоры 1 расположены в плане в вершинах правильного многоугольника, Гибкие элементы 2 выполнены в виде стержней с петлевыми выпусками 8 для соединения с соответствующими петлевыми выпусками ,5 вертикальных элементов 1 и размеще 30 ны в пазах 7 железобетонных элементов 3.Фундамент работает следующим образом.Под нагрузкой колонн каркаса клиновидные вертикальные опоры 1 оседают, 35 ,уплотняя грунт и натягивая гибкие ,элементы 2, которые давят на основание в пролете через сборные элементы 3, разложенныеразрывами и уклоном к оси ленты фундамента. Благодаря этому, а также обжатию грунта клинами, несущая способность основания существенно...

Номер патента: 1596023

Опубликовано: 30.09.1990

Автор: Чайка

МПК: E02D 27/12

Метки: свайный, фундамент

...Т. Га рфенова Техред А. Кравчук Корректор А. ОсауленкоЗаказ 2895 Тираж 550 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно. издательский комбинат Патент, г. Ужгород, ул. Гагарина, О И зоб рет ение от нос ится к строител ьств у, в частности к строительству фундаментов под пятовые опоры распорных конструкций больщих пролетов, и может быть использовано при строительстве арочных мостов и висячих конструкций, опирающих на и роч н ые контуры.Целью изобретения является снижение материалоемкости за счет исключения неравномерного нагружения свай при действии направленной в одну сторону горизонтальной нагрузки.На чертеже изображен свайный...

Номер патента: 1595560

Опубликовано: 30.09.1990

Авторы: Гулавский, Егоров, Кудашев, Левицкий, Чайка, Шерстобитов

МПК: B02B 1/08

Метки: аппарат, зерна, пропаривания

...чертеже схематично представлен 1 Оаппарат для пропаривания зерна, продольный разрез.Аппарат для пропаривания зерна содержит вертикальный корпус 1 с коническим днищем 2, размещенный в центральной части корпуса 1 соосно с ннмдиффузор 3, смонтированный внутри последнего транспортирующий шнек 4, загрузочное 5 и разгрузочное 6 устройства и привод 7. Диффузор 3 выпопнсн 20перфорированным, отверстия 8 перфорации имеют круглую Форму, при этом диаметр,их снизу вверх увеличивается пропорционально высоте диффузора 3, причем минимальный диаметр отверстий 8 25составляет 0,1 Гш, а максимальный -0,2 0 щ, где Пы - диаметр транспортирующего шнека 4,Кроме того, аппарат включает 30 систему паропроводов 9 с форсунками 10.Аппарат для...

Номер патента: 1590285

Опубликовано: 07.09.1990

Автор: Чайка

МПК: B23K 15/00

Метки: сварки, электронно-лучевой

...экране электроннолучевой трубки, В известных отклоняющих системах сдвиг между 1 и ф на частоте 50 Гц достаточно мал и сосотавляет менее 1Процесс совмещения пучка электронов с линией стыка при использовании предлагаемого устройства осуществляется следующим образом. Если линии 2 стыка не совпадают с плоскостью симметрии отклоняющего магнитного потока ф, то сигналы Ьк оказыоваются сдвинутыми по фазе относительно моментов перехода магнитного потока ф через нуль, Если магнитный потокне имеет сдвига по фазе относительно тока 1 , то имеет местоозависимость 14, показанная сплошной линией, Если спроецировать моменты времени, соответствующие импульсам 15 - максимальным значениям Б, на ось временизависимости 1 =Г(С), то (как следует из построений,...

Номер патента: 1581455

Опубликовано: 30.07.1990

Авторы: Кованько, Чайка

МПК: B21J 13/02

Метки: горячей, комплекс, роботизированный, технологический, штамповки

...помощи пневмоцилиндра 17, двурукий промышленный робот 18 для передачи заготовок иэ зоны1581455 нагрева в матрицу 16 и иэ матрицл 16 стштампованных деталей в тару 19.Роботизированный технологический комплекс для горячей штамповки рабо 5 тает следующим образом.Заготовки из бункера устройства 1 для автоматической выдачи заготовок по наклоннойу лотку 2 поступают к резцовой головке станка 4. Манипу О лятор 5 при помощи пневмоцилиндра 6, рычага 7 и губок 8 и 9 зажимают за" готовку. Резцовая головка станка 4, перемещаясь вверх, обрабатывает фас ку на нижнем торце заготовки, Затем заготовка манипулятором 5 при помощи пневмоцнлиндра 10 переносится к воронке 11, губки 8 и 9 разводятся, манипулятор 5 возвращается в исходное положение для нового...

Номер патента: 1574648

Опубликовано: 30.06.1990

Авторы: Гартвиг, Долинский, Кобаско, Корчинский, Чайка

МПК: C21D 1/62, C21D 1/63

Метки: закалки

...имеет незначительные габариты, надежно в работе, удобно в обслуживании. Формула и з обретения Составитель Г,МаксименкоТехред М.Дидык Корректор Э.Лончакова Редактор Л.Пчолинская Заказ 1758 Тираж 517 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент". г.Ужгород, ул. Гагарина, 101 Изобретение относится к машиностроению и предназначено для термообработки стальных изделий в жидкой охлаждающей среде.Цель изобретения - интенсификацияи повышение качества закалки при снижении энергозатрат и расширениеобласти применения закалочных сред.На чертеже показано устройство,общий вид.Устройство содержит бак 1, в котором установлен...

Номер патента: 1573275

Опубликовано: 23.06.1990

Авторы: Гамола, Павлына, Петров, Чайка

МПК: F16H 27/02

Метки: перемещения, шагового

...устройством предусмотрены три кулачка 16 (фиг. 2), два из которых управляют электропневматическими вентилями 17 ползунов 6 и 7, а третий пневмоприводом 2.Устройство шагового перемещения работает следующим образом,Кулачки 16, вращаясь, дают командуна включение и выключение соответствующего электропневматического вентиля 17.В начальный момент времени сжатый воздух подается в герметичный цилиндр 8 ползуна 6. Эластичная втулка 11 с цанговыми зажимами 9 и 10 охватывает пруток 12, фиксируя цанговые зажимы 9 и 1 Она прутке 12,После этого воздух подается в пневмопривод 2 и поршень 4 выдвигается докасания штоком 5 микрометрического винта 14, перемещаемого при помощи шагового электродвигателя 15. Вместе со штоком 5 перемещается и ползун 7...

Номер патента: 1567176

Опубликовано: 30.05.1990

Авторы: Алферов, Чайка

МПК: A47C 7/74

Метки: вентилируемое, кресло

...работы.Цель изобретения - улучшение эксплуатационных характеристик за счет интенсификации отвода воздуха из-под одежного п рост ра нства.На фиг 1 представлено кресло с в лир,емыми отверстиями, обший вид фиг 2воронкообразный элемент.Всцтилируемое кресло содержит сиденье 1, спинку 2 и подлокотники 3 с каналами 4 и 5 для подачи и отвода воздуха, соединенными с автономными системами для подзола и отвода воздуха (на чертеже не показаны). Каждое из отверстий 5 для отвода воздуха снабжено воронкообразной вставкой, размещенной на входе канала.Каналы 5 для отвода воздуха расположены по продольной оси симметрии сиденья и спинки, а каналы для подачи воздуха 4 расположены по периферийным участкам сцдецья, спинки и подлокотников.Воронкообразные...

Номер патента: 1551958

Опубликовано: 23.03.1990

Авторы: Крылов, Макридин, Скибин, Чайка

МПК: G01B 5/16

Метки: винтовой, линии, спирали

...11, и плита 12 с одной стовоны нодпружинена, а с противоположной имеет упор.17, выполненный в виде юстировочного винта.Контролируемую спираль 18 устайавливают в шпиндели 5 и 6, и дляИсключения ее скручивания привод вращения шпинделя выполнен в виде вала9, установленного параллельно осямшпинделей 5 и 6, зубчато-ременнойаередачи 20, соединяющей вал 19 соепинделями 5 и б, и двигателя 21.Закрепление контролируемой спирали8 осуществляют в цангах 22, расположенных на концах пинолей 7 и 8 спомощью фиксаторов 23, подвижно установленных на кожухе 24 вала 19. Дпятого, чтобы контролируемая спираль. 18 не прогибалась под действием наконечника 16 один из шпинделей 6 подпружинен пружиной 25 вдоль своейоси, а другой шпиндель 5 установленс...

Номер патента: 1540699

Опубликовано: 07.02.1990

Авторы: Анискевич, Барабан, Никольский, Чайка

МПК: A01D 25/04

Метки: корнезаборник

...изобретениям и открытиям и- 35, Раз шская наб., л. 4/5 нат Патент, г. Ужгород, угь го комитета Москва, Ж льский комб гарина, 101 3Изобретение относится к сельскохозяйственному машиностроению, в частности к корнезаборникам, используемым в корнеплодоизвлекающих рабочих органах.Цель изобретения - повышение качества очистки прутковых лап и интенсивности сепарации почвы.На фиг. 1 изображены корнезаборники, вид сверху; на фиг. 2 - диск корнезаборника, вид сбоку; на фиг. 3 - сечение А - А на фиг. 2.Корнезаборник содержит диски 1, выполненные из прутковых лап и расположенные под углом один к другому на эластичных амортизаторах 2. Амортизаторы 2 установлены на диске 3 вала 4. Между дисками 1 корнезаборников соседних активных вилок 5 установлены...

Номер патента: 1530860

Опубликовано: 23.12.1989

Автор: Чайка

МПК: F16D 3/56, F16D 43/14

Метки: муфта, упругоцентробежная

...эа счет деформации торсионных стержней 5 (пружин 10) полумуфты 1 и 3 скручиваются на определенный угол ц, при этом дополнительный фланец 7 поворачивается от исходного положения на угол , который определяется, исходя из принципа работы планетарного механизма:1 ) 1 ю юаню юаетаК 1 Г+ К 2 г 1 где ц - угол скручивания полумуфт;г, - радиус начальной окружностименьшего сектора планетарной шестерни (фиг.1);г 2 - радиус начальной окружностибольшего сектора планетарной шестерни;К - радиус начальной окружности1зубчатого колеса;К 2 - радиус начальной окружностизубчатого венца внутреннего,зацепления,Если угол скручивания торсиона(6) где С-о- - жесткость торсионного15стержня (пружины кручения).Крутильная жесткость известной муфты определяется...
