Номер патента: 1321701

Опубликовано: 07.07.1987

Авторы: Жидков, Зазнобин

МПК: C03B 19/04

Метки: стеклоизделий, форма, формования, центробежного

...что позволяетанному изделию свободно выйормы, 3 ил.1321Изобретение относится к промышленности строительных материалов, в частности к центробежному формованию изделий из пластичных материалов, например стекла.5Цель изобретения - упрощение конструкции и процесса извлечения изделияеНа фиг.1 представлена форма, общий вид; нафнг. 2- форма в момент раскры тия; на фиг.3 - то же, в момент закрытия.Форма состоит из корпуса 1, поддона 2 и рычагов 3 с противовесом 4, выполненных на Крьппке 5, соединенных 15 при помощи шарнира 6 с корпусом 1,Стекломасса подается на поддон 2, после чего включается привод формы и дна. Форма начинает вращаться.При определенной скорости центро О бежная сила Р становится больше силы веса Р , и рычаги 3,...

Номер патента: 1321702

Опубликовано: 07.07.1987

Авторы: Власова, Инякина, Лисин, Улыбышев, Челядинов, Юрченко

МПК: C03B 37/09

Метки: волокон, термопластичного

...11 имеют высокую теплопроводность и нижними ребрами жестко соединены с нагревательным элементом 4, то они имеют температуру, близкую к температуре нагревательного элемента 4 и более низкую, чем температура стекломассы. Поэтому стекломасса на всем пути между пластинами 11 отдает им тепло и благода 02 2ря высокой их теплопроводности нагревает дополнительно нагревателЬный,элемент 4. При этом в самих пластинах 11 тепло не выделяется, так какони расположены перпендикулярно направлению электрического тока.Интенсивность теплообмена междустекломассой и нагревательным элементом 4 увеличивается, а разница температуры между ними уменьшается. Затемстекломасса через отверстия 5 в нагревательном элементе 4 поступает впоперечные каналы 6. За счет...

Номер патента: 1321703

Опубликовано: 07.07.1987

Авторы: Власова, Инякина, Лисин, Улыбышев, Челядинов, Юрченко

МПК: C03B 37/09

Метки: волокон, термопластичного

...в кассету 2 и затем н стеклоплавильный аппарат 3, в котором ониплавятся, образуя гомогенную стекломассу, Ограничитель 8 коннективногодвижения стекломассы препятствуетпопадании н Аильерный питатель 4стекломассы низкого качества, которая побывала в контакте с огнеупорной прокладкой 6. В объеме Фильерного питателя 4 дополнительный нагревстекломассы осуществляется только вверхней и нижней его частях, где отсут 1703 гствуит прорези 13. Это достигаетсяза счет того, что высота Ь прорезей13 составляет значительнуи долю(0,5 - 0,8) от общей высоты Н Аильер.ного питателя 4, а отношение расстояниямежду смежными вертикальнымистенками двух соседних прорезей 13 квысоте Ь прорезей 13 мало (0,080,25).10 Наличие прорезей 13 грактическине меняет...

Номер патента: 1321707

Опубликовано: 07.07.1987

Авторы: Благов, Екатеринчук

МПК: C03B 19/10

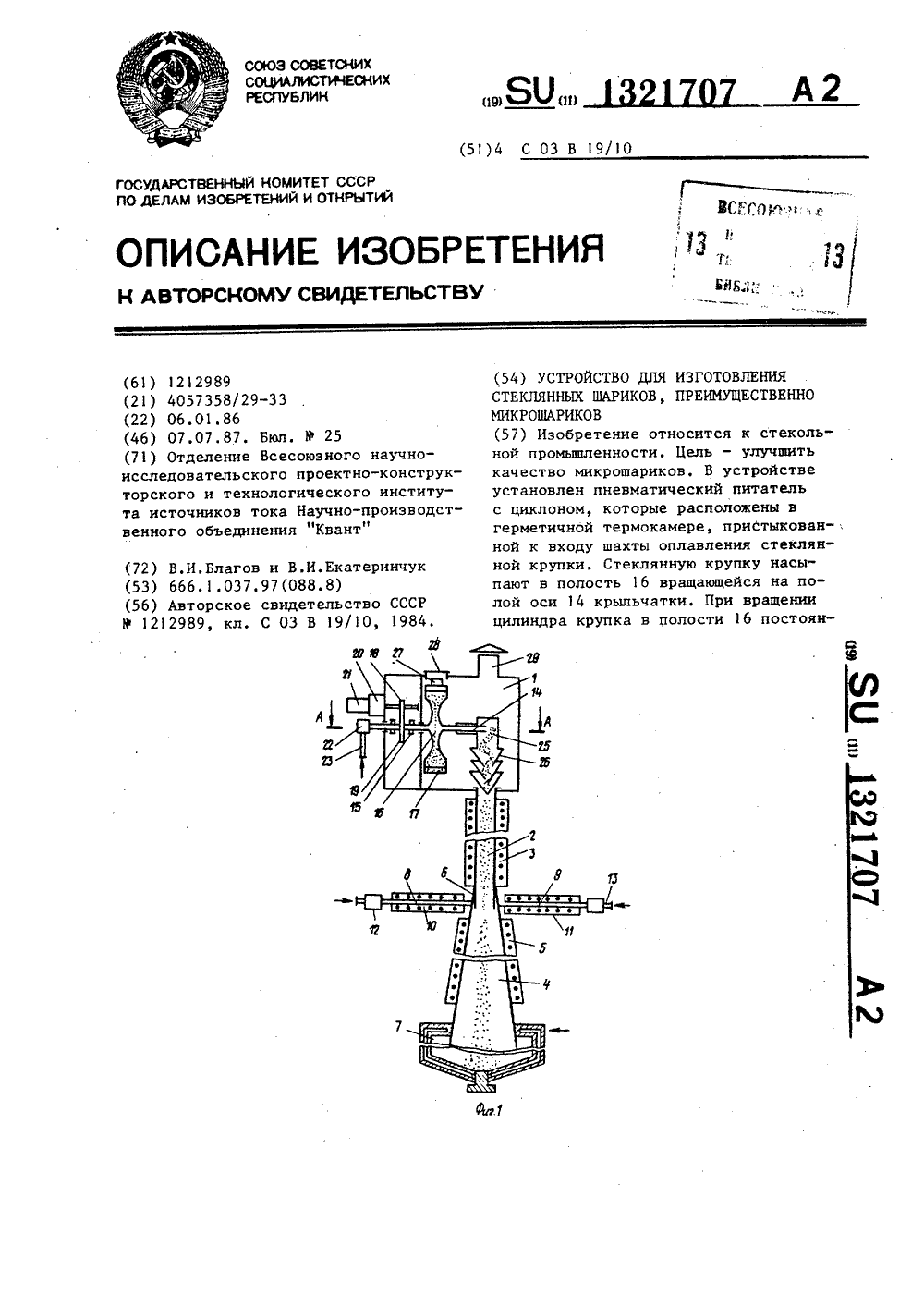

Метки: микрошариков, преимущественно, стеклянных, шариков

...она спиралеобразно спадает вниз и, проходясекции 26 циклона, отделяется от газа. Избыток газа уходит в трубу 29,а крупка поступает в шахту, образованную камерой подогрева крупки 2 икамерой оплавления 4. 3 ил,2Ф27, а в верхней части термокамеры 1 -люк 28. Для вывода отработанного газа из термокамеры 1 предусмотренатруба 29.Устройство работает следующим образом,Очищенную сухую крупку одной фракции загружают через люк 28 и заглушку 27 в полость 16 питателя. Черезрубашку приемной емкости 7 пропускаютжидкий охладитель. Включают нагреватели 3,5,10 и 11. В фурмы 8 и 9 подают гаэ, регулируя его количестводросселями-натекателями 12 и 13,Включают электродвигатель 21, от которого через редуктор 20 и передачу18 и 19 на оси 14 начинает...

Номер патента: 1324584

Опубликовано: 15.07.1987

Автор: Стэнли

МПК: C03B 11/06

Метки: стеклоизделий, форма

...3.На фиг. 2 представлен график зависимости отвода тепла от длины охлаждающего канала по фиг.1 начиная от.входной части 2. Хотя поток охлаждающей среды (обозначен стрелкой В ),проходящий по охлаждающему каналу,равНомерный, количество извлекаемоготепла уменьшается, когда воздух движется по каналу, так как воздух нагревается и, следовательно, перепад24584 5015 20 25 30 35 40 45 50 55 температуры между воздухом и стенками охлаждающего канала уменьшается.График на фиг. 2 показывает, что отвод тепла во входной части 2 уменьшается (кривая 4), На переходе междуцентральной частью 1 и выходнойчастью 3 отмечается очень быстроеуменьшение отвода тепла (участок 5),в выходной части 3 отвод тепла такжеуменьшается (участок 6). Если сравнить ломаную...

Номер патента: 1325021

Опубликовано: 23.07.1987

Авторы: Воеводов, Давыдко, Курневич, Садченко, Самусев, Шаренок

МПК: C03B 3/00

Метки: дозатор-укладчик, сыпучих

...и 1 О. К направляюем 6, ра.положенным под мерными емкостями 3, прикреплены вертикальноплацк 11, н прорезях котсрых установлены ца осях 12 поперечные пластицц 13, лпэлцццце, например, изсталь ной Оэ.ц шириной О и толщиной 3 .мьля фиксации пластин 13еэ требуси и по Ожснии служат гайки1, Угои ьак тона пластин 13 и рассто 021 2кости 3, после заполнения которых пластина-отсекатель 5 возвращается н исходное положение, .Затем приводом 10 вдоль направляющих 6 отводится в сторону пластица-отсекатель 8, при этом отверстия в пластине 8 совмещаются с отверстиями 4 в днище емкости 3 и шихта по поперечным пластинам13 ссыпается в форму 15, после чего пластина-отсекатель 8 возвращается в исходное положение.За счет устанонки пластин 13 поток шихты иэ...

Номер патента: 1325022

Опубликовано: 23.07.1987

Авторы: Соколов, Тюрин

МПК: C03B 5/44

Метки: кладки, огнеупорной, охлаждения, печи, стекловаренной

...45 поток воды у тепловоспринимающей поверхности и снижению интенсивностиохлаждения, Верхний предел площадипоперечного сечения полости неограничен,Ца фиг, 1 изображено устройстводля охлаждения огнеупорной кладкистекловаренной печи; на фиг, 2 - водоохлаждаемый короб, продольный разрез50Устройство содержит водоохлаждаеппе прямоугольные короба 1, соединенные подающим 2 и сливным 3 патрубками с раздающим 4 и сборным 5 коллекторами. Короб 1 снабжен продольной55псрегородкой 6, образующей зазор 7 сторцовой стенкой 8 короба 1 со стороны, противоположной сливному патрубку 3, Зазор 7 сообщен с подающим 22 2патрубком 2. В перегородке 6 выполнен по крайней мере один ряд отверстий 9, а полость образованная тепло- воспринимающей 10 и наружной 11...

Номер патента: 1325023

Опубликовано: 23.07.1987

Авторы: Коган, Крейчман, Малышев

МПК: C03B 29/04

Метки: края, полого, стеклоизделия

...двух сил - по-верхностного натяжения стекла (300400 дин/см) и жидкости (350-600 дин/см).0 Стеклоизделия 1 при обработкеможно транспортировать вдоль сосуда 2, что позволяет производить поточную обработку стеклоизделий иобеспечить любую требуемую произво дительность установок по оплавкекрая. При этом для достижения требуемой производительности необходимолишь выбрать соответствующим образомдлину сосуда с жидкостью 3, чтобы 0 обеспечить требуемую продолжительность обработки. непрерывности процесса.На чертеже изображено положение 10стеклоизделия относительно свободнойповерхности рабочей жидкости,Для обработки края полого стеклоизделия 1, например заготовки стеклянного фужера с острыми кромками 15края, используют приспособление, содержащее...

Номер патента: 1325024

Опубликовано: 23.07.1987

Авторы: Коган, Крейчман, Малышев

МПК: C03B 33/04

Метки: плоских, стекол

...шарнирно соединены с тягами 19. Продольная ось34 обоймы паралельна продольным осямрычагов 14 и 17 и проходит через точкуконтакта обрабатываемой заготовки синструментом и пересекается с вертикальной осью вала 3,В рычаге 31 установлена пиноль 41со шпоночным пазом 42. Шпонка 43 неподвижно закреплена в бугеле 33 ивходит в паэ 42 с возможностью взаимного перемещения. К тяге 19 с возможностью установочного перемещения присоединена куласа 44. Ось 45 паза кулисы параллельна продольной оси тяги 19. В пазу кулисы размещен ползун46 с возможностью перемещения вдольоси 45. Палец 47 шарнирно связан с,ползуном 46. Ось 48 шарнира параллельна оси 37. Палец 47 снабжен проушиной 44549, соединенной с пинолью 41 сооснос воэможностью вращения вокруг оси34....

Номер патента: 1325025

Опубликовано: 23.07.1987

Авторы: Куренышев, Мингулин

МПК: C03B 33/06

Метки: ампул, капилляров, резки

...касания с ними калилляра ампулы 3.Устройство для резки капилляровампул работает следующим образом.Горячие ампулы 3 по склиэу 1 поступают из стеклоформующего автомата(например, ИОили ИО) в ячейкитранспортного барабана 2, периодически поворачивающегося на шаг междуячейками, и взаимодействуют капиллярами ампул 3 с гигроскопичным упругим материалом верхнего слоя ленты27, находящейся в постоянном движениипод действием приводного ролика 28(привод ролика не показан) и перемещающей жидкость из ванночки 35 ккапилляру ампул 3. Движущаяся лента27 приводит во вращение ампулу 3(за счет соприкосновения с ней), свободно лежащую в ячейке транспортного барабана 2, и наносит тонкий слойжидкости по всей окружности капилляра ампулы 3....

Номер патента: 1326564

Опубликовано: 30.07.1987

Авторы: Вартанян, Сопин, Цаликов, Цаликова

МПК: C03B 5/04

Метки: ванная, печь, стекловаренная

...18 установлены резервные шибера 18 и резервные воздушные клапаны 19. Также установлены четыре механизма (два резервные), обеспечивающие бесперебойную работуаО по объему и опусканию шиберов и открыванию и закрыванию воздушных клапанов через каждые полчаса (перевод пламени) и регулирующие подачу воздуха в печь, давление газовой средыаб пламенного пространства, разрежение в дымовой трубе.При работе горелок 5 и 8 с помощью форсунок 20, установленных под выстилкой горелки, отходящие газы поступают через горелки 6 и 7 в дымовые стояки 21, а затем - в секционный регенератор 9. Подковообразные факелы направлены навстречу друг другу 64 2(фиг. 2). Подковосбразные факелы направлены в противоположные стороны относительно друг друга (фиг....

Номер патента: 1326565

Опубликовано: 30.07.1987

Авторы: Бирюков, Моисеев, Хачатрян, Шипук, Эйдельман

МПК: C03B 29/00

Метки: нагрева, стеклянных, труб

...показаноустройство; на фиг. 2 - то же, кольцевой вариант, на фиг. 3 -сечение А-Ана Фиг. 1, устройство с лабиринтовымпроходом газовоздушной смеси, наФиг, 4 - то же, устройство с камеройдля газовоздушной смеси.Устройство содержит корпус 1 икрышку 2 с патрубками 3 для подводагазовоздушной смеси и кислорода 4,распределительную вставку 5 со щелевым выступом, боковые поверхностикоторого со щелевым соплом корпуса1 образуют щели 6. Выступы 7 корпусаи распределительной вставки образуютлабиринт. Вставка имеет продольныйканал 8 для ввода кислорода, а черезряд отверстий 9 канал 8 соединен сощелевой прорезью 10. В выходной части вставки (на ее боковых сторонах)выполнены продольные канавки 11. 26565 Кроме того, устройство может иметь камеры...

Номер патента: 1326566

Опубликовано: 30.07.1987

Авторы: Савоничев, Суворов

МПК: C03B 33/04

Метки: вырезки, малоформатных, парных, стекол

...относится к промьппленности строительства и стройматериалов,к стекольному производству, в частности к Фигурной резке листового стекла,5и может быть использовано йри производстве технологических Фигурных стекол малого Формата,Цель изобретения - улучшение геометрии стекол и повышение производительности.На фиг. 1 показана схема нанесе 1ния линии реза замкнутого контура будущих двух парных фигурных стекол илиния перереза заготовок на отдельные детали; на фиг. 2 -. разделеннаяпара малоформатных фигурных стекол.Способ реализуется следующим образом.На бант стекла 1 по копиру наносят 2 Оодиночный или групповые замкнутыенадрезы 2, образуемые неполным периметром будущих парных малоформатныхФигурных стекол 3 и 4.3 6Второй стадией вырезки парных...

Номер патента: 1328319

Опубликовано: 07.08.1987

Авторы: Боголюбов, Будовкин, Гулаков, Киселев, Мананников, Махарадзе, Михеев, Паушкин, Романова, Числов

МПК: C03B 5/04

Метки: печь, прямоточная, стекловаренная

...зоныперегрева как (4-5):(1-2),Прямоточная стекловаренная печь,З 5 включающая зоны варки, перегревагомогенизации,.осветления, о т л и -ч а ю щ а я с я тем, что, с цельюувеличения удельного съема стекломассы, улучшения качества, соотноше 40ние площадей зон варки и перегревасоставляет (4-5): (1-2),1 132Изобретение относится к стекольнойпромышленности и предназначено дляварки стекол, кроме кварцевого.Цель изобретения - увеличение,удельного съема стекломассы, улучшение качества.На фнг.1 показана стекловареннаяпечь разрез; на фиг.2 - то же, видв плане,Прямоточная стекловаренная печьсодержит загрузочные карманы 1, теплоотражающие экраны 2, варочный бассейн 3, барботажные сопла 4, зоныперегрева 5, гомогенизации 6, осветления 7, проток 8,...

Номер патента: 1328320

Опубликовано: 07.08.1987

Авторы: Зинкевич, Лукашова, Моторин, Плешков, Соловьев

МПК: C03B 19/04

Метки: полых, стеклоизделий, формования, центробежного

...7 перемещаться по радиусу, Матрица 8, внутренняя коническая поверхность которой с углом при вершине 8-12 , предназначена для смыкания и фиксациивкладышей 5, посредством воздействияна их коническую поверхность можетподжиматься в опорной плите 2 имеюшими возможность вращаться на осях 9прижимными коническими роликами 10,закрепленными на ползунах 11. Буртик35на верхней наружной поверхности мат"рицы 8, а также поверхности прижимных роликов 10, которые прокатываются по ней, выполнены коническими сцелью устранения взаимного проскаль-зывания.Каждый полэун 11 размещен на четырех цилиндрических стойках 12, установленных на станине 13, и способен перемещаться по ним, воздействуяна матрицу 8, посредством пневмоцилиндров 14, Для раскрытия...

Номер патента: 1329977

Опубликовано: 15.08.1987

Авторы: Лаврентьев, Подымов, Смирнов, Спокойный, Эйдукявичюс

МПК: B28B 1/52, C03B 37/10

Метки: конструкций, решетчатых

...формированием выхлопной струи на срезе камеры 2 а такжесгорание смеси в объеме облачка 6.Реализуемое таким образом динамическое воздействие импульсного потокавыхлопной струи на транспортер приводит к. удалению слабо закрепленныхотложений, а продукты сгорания смесив облачке 6 осуществляют термическоевоздействие на очищаемый элементтранспортера. Это воздействие приводит к частичной термодеструкции связующего и прогреву отложений до температур, при которых осуществляетсяреакция термоотверждения феноло-формальдегидного связующего 170-200 С.По.прошествии промежутка времени,достаточного для завершения реакциитермоотверждения связующего при этихтемпературах 3-7 мин, т.е. когда отложения, пропитанные связующим, становятся хрупкими, на...

Номер патента: 1330008

Опубликовано: 15.08.1987

Автор: Арлачев

МПК: B65B 5/10, C03B 15/18

Метки: листов, тару, укладки

...упора 2.Рейка 23 от прогиба предохраняется роликом 29. Оси зубчатого колеса 24 и ролика 29 закреплены на опоре 30, жестко соединенной с цилиндром 22, Рядом с устройством установлена тележка 31 с тарой (кон тейнером или пирамидой).Устройство работает следующим образом.Листы или пакеты листов поступают навалки 8 транспортера. После остановки тран-спортера срабатывает цилиндр 16 силовогопривода, которым поворачивается основной рычаг 13 рычажного механизма, а вместе с ним через тяги 17 и опорные рычаги 14 поворачивается и роликовая платформа 18 на угол, достаточный для самопроизвольно го скатывания листа или пакета листов пороликам до стопоров 19. Затем срабатывают силовые цилиндры 22. При движении штока 23 вращается зубчатое колесо 24,...

Номер патента: 1330082

Опубликовано: 15.08.1987

Авторы: Алексеев, Герасимов, Доронькин, Дорфман, Коханов, Кундухов, Степанов, Тигонен, Уколов, Шубин

МПК: C03B 5/033

Метки: выработки, кварцевого, стекла, стержней, труб

...1, вариант с водоохлаждением; на фиг. 7 - вид А на фиг. 1, вари 15 ант полукруглого экрана.Конструкция состоит из нагревательного элемента 1, в качестве которого может быть либо тигель 2, либо элемент сопротивления, включаюший основание 3 и нижнюю плиту 4, разделительного экрана 5 вытяжной машины 6. В свою очередь разделительный экран состоит из симметричных горизонтально перемещающихся частей 7, параллельных направляющих 8, конических проточек, образуюших центральное кони ческое отверстие 9, соединительных пружин 10 и тяг 11, снабженных ручным или электромеханическим приводом 12. Разделительный экран выполняют разъемным и водоохлаждаемым из нержавеюшей стали или графита.30При выработке изделия блок устанавли вается в нагревательном...

Номер патента: 1330083

Опубликовано: 15.08.1987

Авторы: Астанин, Будов, Климова, Шлыков

МПК: C03B 5/193

Метки: печь, стекловаренная

...от бурления и зону открытого зеркала в области расположения шихты.Расположение сопл под первой парой горелок позволяет обеспечить максимальный приток тепла от пламени шихте через зону открытого зеркала, которая образуется от бурления.На фиг. 1 представлена стекловаренная печь, продольный разрез; на фиг. 2 - то же, план.Печь содержит свод 1, под 2, боковые стены 3, горелки 4, сопла 5 для бурления, загрузочный карман 6. Шихта 7 из загру. зочного кармана 6 перемещается вдоль печи в направлении выработки,Оплавление шихты 7 происходит за счет тепла, идущего от пламени, и за счет тепла, передаваемого конвекцией в расплаве. Сваренная стекломасса осветляется и поступает на выработку. Конвекционный поток движется от зоны открытого зеркала к...

Номер патента: 1330084

Опубликовано: 15.08.1987

Авторы: Войтенко, Султаналиев

МПК: C03B 11/12

Метки: охлаждения, смазки, стеклоформ

...охлаждения и смазки стеклоформ заключается в том, что рабочую поверхность форм 1 охлаждают сжатым воздухом сначала в течение 60 - 80/, времени процесса форм ова ни я одного стекл оизделия, затем подают масловоздушную смесь, создавая газовоздушную подушку.Устройство для осуществления способа содержит головку 2 распылителя 3, колпачок 4, кожух 5, трубу 6, патрубок 7, Сжатый воздух с влажностью 70 - 100/о при комнатной температуре через патрубок 7 подают во внутренний объем кожуха 5 и далее через отверстие 8 в распылитель 3. После охлаждения воздухом внутренней поверхности формы 1 в течение 60 - 80 о/, времени процесса рабочего цикла для создания газовоздушной подушки подается масловоздушная смесь. Образование масловоздушной смеси...

Номер патента: 1330085

Опубликовано: 15.08.1987

Авторы: Аралов, Жильцов, Шипук, Юрченко

МПК: C03B 15/14

Метки: стеклянных, труб

...7, труба 8 для подачи сжатого воздуха и теп лообменник 9 (труба 1 О в трубе 11), шамотная насадка 12 и керн 13.Процесс охлаждения и формования трубы осуществляется следующим образом,В печи 2 находится расплав стекломассы 3. Вытягиваемая из расплава валками 6 стеклянная труба 1 проходит через холодильник 7 и оградительный короб 5. Снаружи труба охлаждается холодильником 7, а изнутри теплоообменником 9 и очень незначительно воздухом (за счет конвекции), который поступает через трубу 8. Расход воздуха внутрь стеклянной трубы строго определен формованием ее геометрических размеров (диаметра и толщины стенки).Процесс охлаждения внутренней поверхности стеклянной трубы происходит следующим образом. При выходе из расплава труба 1 имеет...

Номер патента: 1330086

Опубликовано: 15.08.1987

Авторы: Абрамов, Власов, Яновский

МПК: C03B 23/035

Метки: оптических

...линзу ис к пользуют как заготовку для дальнейшей об- к работки при получении сферических и торических линз и зеркал.Для этого полученную заготовку плос- о кой стороной вновь размещают на форме с цилиндрической поверхностью в направ з ленин, перпендикулярном первоначальному т положению пластины, и после повторного нагрева, изгибания и отжига осуществляют обработку обращенной к форме поверхнос- д ти заготовки до придания ей плоской фор н мы. пС целью получения торических изделий и первичное и повторное изгибание заготовки ч ведут на формах с различными радиусами чкривизны. тПредлагаемый способ иллюстрируется 45 к конкретными примерами. пПример 1. Плоскопараллельную пласти- б ну размерами 60 Х 40 Х 5 мм из стекла марки п Кпомещают в...

Номер патента: 1330087

Опубликовано: 15.08.1987

Авторы: Бобихов, Гинзбург, Клюев, Кузнецов, Яковлев

МПК: C03B 23/20

Метки: ареометра, стеклянного

...с одним концом, закрытым в виде сферы, длиной 220 мм, ф 16 мм) устанавливают в патрон в верти кальном положении сферой вниз. Под баллоном 1 в другой патрон устанавливают трубчатый стержень 2 (длиной 85 мм, ф 4 мм) на расстоянии 2 мм от сферы баллона 1. Затем в баллон 1 вводят сверху газо-кислородо-воздушную горелку 3 с направленным пламенем. За 6 с стекло сферы размягчают. Снизу через стержень 2 подают воздух для продутия отверстия. Во избежание сворачивания стекла стержня в момент прожига стержень подают вверх на два мм . Для более качественного спая и уменьшения наплывов с наружной стороны место сияя обогревают внешней горелкой 4.Затем через открытую часть баллона 1 полученного корпуса арсометра сверху дозатором подают грацулу 5...

Номер патента: 1330088

Опубликовано: 15.08.1987

Авторы: Кадлец, Кононко, Мехисте, Покрасс, Уманский

МПК: C03B 25/00

Метки: ленты, отжига, охлаждением, после, стекла

...напряжений о,(у), регулятор 25 общего темпа ох,паждения. На фиг. 2 представлены графики: 26 - распределение остаточных плоскостных напряжений о," (у); 27 - о"У (у) - начальные термоупругие плоскостные напряжения;28 - 0,(у) - начальные суммарные плоскостные напряжения; 29 - толщинные остаточные напряжения о"о (с 1, у); 30 - о,"у (д у) - начальные толщинные термоупругие напряжения; 31 - оф допустимые величины суммарных напряжений; 32 -- о(у) начальные суммарные напряжения; 33 - Т(у) начальное распределение температур после устройства охлаждения, 34 - Р(у) начальное распределение давлений воздуха в зонах по ширине устройства охлаждения, 35 заданные суммарные плоскостные напряжения о(у); 36 - распределение температур (Т/у) после...

Номер патента: 1330089

Опубликовано: 15.08.1987

Автор: Шмуклер

МПК: C03B 25/04

Метки: отжига, полых, стеклоизделий

...Студка Мед- ленДополнительное охлаждение, с (С) Дополнительныйбыстрый Выдержка,мин, при Пример быст ное терми -ческий рое ох- лаждение нагрев,с, при С ох -лаждени удар 1 (бутылка 0,33 л тип У-К) 2 (540-10) 1(580) 2(540)+ 67-70 Формула изобретения Составитель Т. БуклейРедактор М. Недолуженко Техред И. Верес Корректор А. ОбручарЗаказ 3532/23 Тираж 427 ПодписноеВНИИГ 1 И Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к стекольной промышленности, в частности, к технологии отжига стеклоизделий, бутылочной и консервной тары.Цель изобретения - сокращение времени отжига и...

Номер патента: 1330090

Опубликовано: 15.08.1987

Автор: Киселев

МПК: C03B 33/06

Метки: резки, стеклянных, трубок

...в виде трубки, к которой подводится газ через специальный шланг, который закреплен на кронштейне 45, жестко связанном со станиной 1. Узел 7 окончательного реза (нож) расположен вблизи горелки 6 и укреплен на кронштейне 46. Врашающиеся стеклянные трубки поочередно, проходя газовую горелку 6, нагреваются по внешней поверхности (намечается и подготавливается зона реза), а затем ножом 7 отрезаются. В машине имеется по два узла 6 и 7. Механизм 8 прижима стеклянных трубок состоит из трех цилиндров 47, стоек 48, штоков цилиндров 49, стальной полосы 50, направляющих кронштейнов 51, кожаного ремня 52, эластичной прокладки 53 (например, из резины). Таких механизмов в машине два. Механизм 8 прижима предназначен для создания вращательного движения...

Номер патента: 1330091

Опубликовано: 15.08.1987

Авторы: Кондрашов, Попов, Соломников

МПК: C03B 37/06

Метки: волокна, штапельного

...конструкции и лучшего теплообмена.Камера 13 водяного охлаждения в нижней части соединена с источником подачи воды через патрубок 20, а в верхней части имеет отводящий патрубок 21,Устройство работает следую шим образом. 5 10 15 20 25 30 35 40 через магистраль 3 поступает в смеситель 1. Для предотвращения самовозгорания газовоздушной смеси в смесителе от перегрева воздуха в камере воздушного охлаждения 12 воздух охлаждается до заданной температуры водой камеры водяного охлаждения. 2 ил. Газ и подогретый воздух по подводяшим магистралям 2 и 3 подают под давлением в смеситель 1, где смешивают в необходимом соотношении. Приготовленная газовоздушная смесь из смесителя 1 поступает в распределительное устройство 8, откуда по каналам 9...

Номер патента: 1330092

Опубликовано: 15.08.1987

Авторы: Инякина, Лисин, Улыбышев, Челядинов

МПК: C03B 37/09

Метки: волокон, термопластичного

...окно 18 и в виде планки не упадет на поверхность стекломассы. По экспериментальным данным в момент отрыва капли стеклошарик нагревается до тем пературы, соответствующейу 5вязкости 10 - -10 Па. При этом стеклоша рик за счет оплавления всех шероховатостей, трещин и каверн в свободном состоянии приобретает идеально гладкую поверхность без углублений и впадин, а затем стеклошарик приобретает форму вязкой капли.При падении такой капли в стекломассу она не захватывает с собой газовых включений и получается гомогенная стекломасса, которую перед выработкой волокна необходимо только нагреть до необходимой температуры.40 Эффективная работа устройства обеспечивается правильным выбором соотношений-- ;- , которые установлены эксН . В ....

Номер патента: 1330093

Опубликовано: 15.08.1987

Авторы: Гарин, Зайцев, Олейник

МПК: C03B 37/16

Метки: волокнистых, резки

...поверхности которого размещены плавающие резцы 6 с твердосплавными напайками. Узлы крепления резцов обеспечивают вынужденные перемещения режущих кромок при взаимодействии ножей и быструю замену требующего переточки инструмента. Конструкция их может быть различной,В данном варианте резцы устанавливаются в радиальных пазах крестовины при помощи пальцев 1. Усилие прижатия их к плоскости резания меняется при помощи регулировочных винтов 8 и пружинных блоков 9.Неподвклный нож содержит плоский режущий диск 10, державку 11 с шарниром в центральной части и боковые фиксаторы 12.Механизм работает следующим образом.Под воздействием узла 1 подачи материал в виде стержней нитей подают через впускные отверстия режущего диска 10 в зону резания,...

Номер патента: 1331841

Опубликовано: 23.08.1987

Авторы: Дрожжинов, Миронов, Столярова, Федорова

МПК: C03B 1/00, C03B 5/00

Метки: стекла

...Раушская наб., д, 4/5 Производственно-полиграФическое предприятие, г. Ужгород, ул, Проектная,4 Изобретение относится к способу . получения бесцветного стекла.Целью изобретения является обесцвечивание стекла.В приготовленную смесь шихты и боя селенового рубина добавляют 0,25- 53 соединения кадмия, например сер - нистый кадмий, углекислый кадмий идр. При этом количество боя в смеси 10 может достигать 953.Для равномерного распределения кадмийсодержащего материала среди боя селенового рубина его предварительно смешивают с шихтой, добавляемой к бою. Вместо шихты может применяться любой ее компонент или группа компонентов, например сода, по-, таш, селитра и т.д.Явление обесцвечивания основано 20 на нарушении равновесия комплексовСйЗСдБе при...
