C03B — Производство или формование стекла или минеральной или шлаковой ваты; побочные процессы в производстве или формовании стекла или минеральной или шлаковой ваты

Номер патента: 996342

Опубликовано: 15.02.1983

Авторы: Ахлестин, Воронкова, Гранек, Кисляк, Матвеев, Паушкин, Пчеляков, Шапиро, Шепелев, Шитова, Щукин

МПК: C03B 17/02

Метки: автомат, полых, стеклоизделий

...нарасстояние, позволяющее сбрасыватьс конвейера поочередно по однойцветной пластине стекла. Циклическое движение сетки обеспечиваетсяхраповым механизмом 10, представляющим собой храповое колесо, жестконасаженное на вал барабана, и поводок, свободно сидящий на валу исовершающий вокруг него возвратнопоступательное вращение пневмоцилиндром 9. При движении рычага по водка вправо защелка храпового механизма упирается в зубы храповогоколеса и передвигает его вместе сбарабаном конвеЦера на определенный угол, соответствующий требуемому ходу передвижения сетки. Придвижении влево защелка проскакиваетпо зубьям, храповое колесо и, следовательно, барабан конвейера находятся в покое. Обратный и прямойходы пневмоцилиндра синхронизируютсяс работой...

Номер патента: 996343

Опубликовано: 15.02.1983

Авторы: Демидович, Муравьев, Новиков, Проскалович, Самсон

МПК: C03B 19/08

Метки: пеностекла

...6 стеклошихты со щелевои полостью 7. Секторный затвор 5приводится в движение электроматнитом 8 посредством рычага 9 и пружины 10, Стеклошихта вспенивается в 35печи 11,Установка работает следующим образом,На конвейер 1 из бункера 2 выдается слой стеклошихты, При прохожденни грузонесущей ветвью конвейерасо стеклошихтой заданного расстояния включается электромагнит 8, который посредством рычага 9, преодолевая сопротивление пружины 10, 45поворачивает затвор 5 с делителемб, при этом щелевая полость 7 делителя 6 совпадает с выходным отверстием бункера 3. В щель 7 делителяб начинает поступать из бункера 3инертный сыпучий материал, напримеркварцевый песок. Одновременно сосрабатыванием электромагнита 8 начинает перемещаться по...

Номер патента: 996344

Опубликовано: 15.02.1983

Авторы: Иванов, Крамарев, Рассказов

МПК: C03B 20/00

Метки: кварцевого, печь, плавления, стекла

...или раскручивать (приводить во вращение) с загруженным сырьем, закрывая предварительно корпус печи с торцов специальными крышками, При этом пусковой момент ввиду несимметричного расположения сырья в корпусе в 5-8 раз больше момента вращения печи. Пуск, раскручивание корпуса печи должны быть плавными с бесступенчатым регулированиемскорости вращения, только при этомусловии возможно добиться правильного и ровного расположения сырьяв корпусе печи, что оказывает влияние на качество изделия. Возможнопроизводить выравнивание сырья впечи с помощью ввода в нее невращающейся оправки. Консольно расположенная оправка требует примененияжесткой конструкции, обеспечивающей 55центровку по всей длине печи.Целью изобретения является расширение...

Номер патента: 996345

Опубликовано: 15.02.1983

Авторы: Битман, Кирьянчев, Никифоров, Соболев

МПК: C03B 20/00

Метки: капилляров, кварцевых

...микроскопа со встроенным в него пирометром 9. Микропроцессор 10, получая сиг 25налы от пирометра 9 и секундомера11, служит для управления приводамигорелки и стопора.Устройство позволяет изготовлятькварцевые капилляры в двух режимахработы - в ручном и автоматическом.В ручном режиме работы трубчатуюкварцевую заготовку закрепляют в цанговых зажимах, и включают двигатель,приводящий заготовку во вращение.Затем заготовку разогревают до температуры начала испарения кварца,которая определяется по появлениюбелого ободка конденсировавшегосякварца на холодных участках заготовки вблизи зоны разогрева, После этого нагрев уменьшают, отводя горелкуот заготовки, Когда температура разогретого участка уменьшится до температуры начала формования...

Номер патента: 996346

Опубликовано: 15.02.1983

Автор: Пестов

МПК: C03B 23/02

Метки: гнутых, стекла

...электроиэмерительный прибор одним из известных способов, С помощью механического привода открывают печь, и размещают заготовку стекла на форму, после чего печь закрывают. Нагревают заготовку стекла, расположенную на форме с контактными электродами и соприкасающуюся с ними, до установления температуры в печи на 110-130 С выше температуры размягчения стекла со скоростью не менее 100 С в минуту, Но мере нагревания заготовки стекла в печи она начинает пропускать электрический ток между двумя электродами, установленными на Форме. Электроизмерительный прибор, например милли-. амперметр, регистрирует изменение электропроводности заготовки стекла. При нагревании заготовки стекла до интервала размягчения стекла ее электропроводность резко...

Номер патента: 996347

Опубликовано: 15.02.1983

Автор: Малышев

МПК: C03B 33/02

Метки: малышева, резки, стекла

...без помощи вибратора, другимн известными средствами,При распространении в стекле акус"тических колебаний (волн растяжениясжатия) в нем возникают знакопеременные напряжения, Вследствие пониженияпрочности стекла концентратором 1эти напряжения в зоне линии надрезапревосходят предел прочности стеклапри знакопеременном нагружении, и полинии надреза 1 образуется сквознаятрещина, т.е. лист 3 стекла отделяется от ленты 4 стекла (фиг. 1).Однако при возбуждении колебанийв стекле таким образом энергозатратына возбужденйе колебаний достаточновелики. Для их снижения целесообразновыбирать частоту колебаний равной резонансной частоте собственных колебаний стекла.В этом случае (см, фиг. 1) происходит следующее. От вибратора 2 (или65 другого...

Номер патента: 996348

Опубликовано: 15.02.1983

Авторы: Ластивка, Нечитайло, Шадырь

МПК: C03B 33/10

Метки: ручной, стеклорез

...державку 1 на конце с режущей головкой 2,а противоположный конец державки 15выполнен с механическим ударным приспособлением с обрезиненным привод. ным колесом 3, на ось которого посажено зубчатое колесико 4, зубья которого входят в зацепление с высту Опом 5 плоской пружины 6. На свободном конце плоской пружины 6 посаженс возможностью перемещениямолоточек 7 со стопорным винтом 8, а второй конец пружины 6 закреплен неподвижно в державке винтом 9.Резка стекла ручным стеклорезомпроизводится следующим образом.После нанесения на стекле линиинадреза режущей головкой 2 ручнойстеклорез поворачивают вторым концом (ударным механическим приспособлением), и снизу к стеклу прижимаютприводное колесо 3. При перемещениистеклореза вдоль линии надреза...

Номер патента: 996349

Опубликовано: 15.02.1983

Автор: Сидзикаускас

МПК: C03B 37/04

Метки: волокна, расплава, силикатного, фильерная, чаша

...фиг. 1 показана часть предлагаемой фильерной чаши, вид сбоку, нафиг. 2 " развертка цилиндрическойповерхности фильерной чаши,Фильерная чаша содержит установленный с воэможностью вращения полыйметаллический цилиндр 1, кольцевыеребра 2 с радиальными пазами 3 иотверстия 4 на боковой поверхности цилиндра 1.Фильерную чашу используют следующим образом.При вращательном движении металлического цилиндра 1 на его внутрен нюю полость подается силикатный расплав, который под,действием центробежных сил проходит через отверстия 4 и превращается в волокна, При этом расплав нагревает металлический 10 цилиндр 1, охлаждение которого осуществляется через кольцевые ребра 2 в окружающую среду, Наличие пазов 3 закручивает течение охлаждающей среды и исключает...

Номер патента: 996350

Опубликовано: 15.02.1983

Авторы: Зайцев, Караханиди, Кибардин, Лебедев, Рувинов, Рыжков, Улыбышев

МПК: C03B 37/06

Метки: волокна, камера, микротонкого, неорганических, расплавов, сгорания, супер, ультраи, штапельного

...из двух. частей, верхней части 18, жестко прикрепленной к выходному фланцу 8 камеры сгорания, инижней части 19, выполненной подвижной для регулирования ширины сопловой щели 20 для выхода потока энергоносителя,Угол с( между передней стенкой 21верхней части 18 сопла ивертикалью,проходящей через точку встречи 22передней стенки и криволинейной поверхности 23 выходной верхней частьюсопла, находится в пределах 5-85 О;под углом подаются элементарные нитив газовый поток.Угол (, образованный выходнойаоверхностью 24 нижней части 19 соп 10 5 20 25 30 Р 35 40 45 50 55 60 ла и вертикалью, служит для направления выхода газового потока и длялучшего наблюдения процесса раздува.На фиг. 3 показан распределительный ролик 3, содержащий два и более...

Номер патента: 996351

Опубликовано: 15.02.1983

Авторы: Городецкий, Куцин, Поздняков, Фломенблит, Штейман

МПК: C03B 37/10

Метки: гидромассы, приготовления

...верхнего конца перегородки.На чертеже изображена схема установки для приготовления гидромассы.Установка включает дутьевую горелку 1, вытягивающие валики 2, камеру раздува 3, камеру отсоса газов 4 с направляющей перегородкой 5 и бассейн гидромассы 6 со сливным патрубком 7. В верхней части направляющей пластины установлено сопло 8, направленное под углом 1-Зо к рабочей поверхности пластины, а нижняя часть ее расположена над бассейном гидро- массы выше сливного патрубка 7.Установка работает следующим образом.Непрерывные первичные волокна с помощью вытягивающих валиков 2 через 15 зазор между дутьевой горелкой 1 и направляющей перегородкой 5 поступают в зону высокоскоростного газового потока, имеющего температуру 1450-1700 ОС, и...

Номер патента: 998394

Опубликовано: 23.02.1983

Автор: Фоминов

МПК: C03B 5/027

Метки: вертикальная, печь, стекловаренная, электрическая

...варочный бассейн на две равные части, проток 9, камеру для вакуумирования расплавленной стекло- массы 10, вакуум-проводы 11, водяные холодильники 12, теплообменники 13 и вакуум-насосы 14.Камеру для вакуумирования расплавленной стекломассы готовят следующим образом.П р и м е р 1. С обеих сторон раз О делительной стенки, на 100 мм от нее, монтируют два моста из огнеупора типа "Бакор" с погружением их в стекломассу до отметки 100- 150 мм от дна бассейна. Расстояние между мостами на 15 отметке 150-200 мм над уровнем стекло- массы перекрывают двумя рядами бакоровых.или кварцевых, или графитовых плит. Кладку брусьев мостов и плит перекрытия производят вперевязку с заполнением швов цирконис 1.м заполнителем марки ЗЦпо ГОСТ 23037-78.П р и м...

Номер патента: 998395

Опубликовано: 23.02.1983

Авторы: Корявин, Крамарева

МПК: C03B 5/20

Метки: пены, печах, стекловаренных, удаления

...стекла в горшковой печи. Указанный спо зсоб не способствует вскрытию тонкойпленки пеныУдаление пены вместе сдефектным слоем в специальные поиспособления приводит к усложнению конструкции печи. Применение металлических трубок при варке оптивских стекол может привести к ухудшению. качества стекла по поглощению. Использование воды для охлаждения нежелательно,так как в случае конденсации влагина поверхности трубок или в случаеутечки воды попадание ее в расплаввызовет образование пузцрей.Целью изобретения является удаление пены в горшковых печах.Поставленная цель достигается тем,что по способу уаления пены в стекловаренных печах путем контакта охлаждаемой трубки со стекломассой,трубку выполняют из огнеупорного материала и охлаждают...

Номер патента: 998396

Опубликовано: 23.02.1983

Авторы: Комиссаров, Смирнов, Фильчаков, Шулов

МПК: C03B 23/24

Метки: клееный, стеклопакет

....обладающей повышенной по сравнению с вулканизую- З 0 щимся герметиком 8 вязкостью и низкой паропроницаемостью; создает воз.- можность компенсации неравномерного по периметру стеклопакета зазора между распорной. рамкой З.и стеклами 1 и 2, устраняет затеки вулканизирующего 35 ся герметика 8 внутрь полости стекло- пакета 9, улучшает качество гермети" зации стеклопакета. 8 качестве второй зоны герметизации 8 применен вул 40 канизирующийся герметик, обладающий хорошей адгезией к стеклу и другим материалам и обеспечивающий надежное соединение листов стекла 1 и 2 с рас" порной рамкой 3.Технология сборки стеклопакета включает мойку и сушку листов стекла 1 и 2; заготовку элементов распорной рамки 3, заключающуюся в заполнении просушенным...

Номер патента: 998397

Опубликовано: 23.02.1983

Авторы: Измайлов, Красин, Попов, Раяпу

МПК: C03B 23/24

Метки: стеклопакета

...с мерным устройством для изготовления замкнутой прокладки, выполненной в виде вращающихся роликов 29 от привода30 посредством цепи 31 и звездочек32. Стол 4 снабжен захватом 33 исварочным приспособлением 34 длясварки трубчатой прокладки 5. На столе смонтированы направляющие канавки 35 и поворотные двуппечие рычаги 36 (фиг. 7). Плоскость стола выполнена наклонной угол уклона -2 ). Трубка для прокладки подается из бухты 37 по направляющей трубке 38.Стеклопакет состоит из нижнего листа 18, прокладки 5 и верхнего лис-,та. силикатного стекла 39. Устройство работает следующим образом.Перед началом работы на стол сборки 3 кладут нижний лист силикатного стекла 18, а неразобранный стеклопакет 2 подают на стол раэъемки 1.Включением пневмопривода...

Номер патента: 998398

Опубликовано: 23.02.1983

Автор: Сидзикаускас

МПК: C03B 37/04

Метки: волокон, расплава, силикатного

...на валу 2. В чаше выполнены фильеры 3. По периферии чаши тангенциально к ее поверхности, перед фильерами расположены сопла 4, жестко закрепленные на коллекторе 5, который соединен с валом 2 устройства.Устройство работает следующим образом.Через вал 2 устройство приводятво вращение. Силикатный расплав подают .на внутреннюю поверхность чаши О Под действием центробежных сил расплав вытекает через Фильеры 3. Сжатую газовую среду через ось вала 2 подают в коллектор 5, из которогоона .поступает в сопла М. Сжатая газовая998398 формула изобретения 1оставитель Б, Коганехред М.Тепер Корректор А. Гриценк Редактор Н. Егороват Тираж 48ВНИИПИ Государстпо делам изобр13035, Москва, Жаказ 1059/39 писноа СССий енного комит тений и открРаушская ндлиал...

Номер патента: 998399

Опубликовано: 23.02.1983

Авторы: Асланова, Гордон, Краснов, Кулик, Макшеев, Малинский, Стройцев, Хазанов

МПК: C03B 37/09

Метки: волокон, термопластичного

...расстояния а от оси отверстий в пластинах до края верхнего экрана к ширине в пластины находится в предалах 0,6:1 - 0,8:1, Уменьшение этого соотношения менее 0,6:1 приводит к перемещению центров отверстий в пластинах в те их части, которые соединены с верхним экраном, при этом масса расплава стекла в потоке, проходящем через пластинь, будет существенно уменьшаться из-за уменьшения обьема стекла, который может разместиться между пластинами и боковыми стенками корпуса. Это приведет кперегреву потока расплава стекла, проходящего через пластины, и охлаждению потока, проходящегс церез ниж . ний экран, вследствие возрастания его массы.Увеличение соотношения более 0,8:1 приводит к обратному результа99839 ту - увеличению массы...

Номер патента: 1000424

Опубликовано: 28.02.1983

Авторы: Гоберис, Раценас

МПК: C03B 1/00

Метки: жидкого, металлургического, подкисления, шлака

...тем самым подкисляется. Разность температур жидкого шлака и насадки легко поддерживается путем регулирования работы горелок камеры.Место подачи струи жидкого шлака на поверхность насадки периодически изменяют (не менее 2-3 раз в течение 1 ч ) при помощи качающегося Температура жидких доменных шла ков, заливаемых в шлакоприемные печи, . находится в пределах 1280-1320 С и в среднем равна 1280 фС. Согласно изобретению, оптимальная температура насадки должна быть на 90 Й 10 С выше 5 О температуры шлака, т.е. 1370 + 10 С,Если разность температур насадки и струи шлака ниже оптимальной, например равна 50 ф С, т,е. насадка нагрета до 1330 С, то вязкость шлака послед желоба, направляя ее на неизношенную часть поверхности насадки, а образовавшуюся...

Номер патента: 1000425

Опубликовано: 28.02.1983

Авторы: Иванов, Охотин, Федоров, Харитонов

МПК: C03B 5/027

Метки: печи, стекловаренной, электрод

...строительных материалов, в частности к конструкции стекловаренных печей.При электрической варке стекла применяются металлические, преимущественно молибденовые электроды. Они могут быть выполнены в виде стержней 111.Наиболее близким по технической сущности и достигаемому результату к предлагаемому является электрод стекловаренной печи, включающий токоподвод и стержни, причем электрод выполнен в виде .кольца.с радиальными пальцами 2,Однако такой электрод позволяет передавать большую мощность, так. как ее величина в данном случае пропорци" ональна количеству стержней, и не допускает увеличения производительности процесса стекловарения при неиз-. менной мощности потребленияЦель изобретения - сни 2 хода металла на единицу итока и...

Номер патента: 1000426

Опубликовано: 28.02.1983

Авторы: Добровольский, Максимов

МПК: C03B 20/00

Метки: выработки, кварцевого, стекла, тигель, труб

...калибрующую оправку и.съем О ный чехол, снабжен расположенным восевой полости корпуса стержневымнагревателем с токоподводом, нижняячасть стержневого нагревателя закреплена в формующем пуансоне, аверхняя электрически изолирована откорпуса, причем, зокоподвод установлен в верхней горизонтальной частикорпуса.На чертеже представлен тигель,разрез.Тигель имеет корпус 1, центральнуютрубчатую часть 2 корпуса, дюзу 3,формующий пуансон .4, калибрующую оправку 5, съемный чехол б, стержневойнагреватель 7, пробку 8, гаэоотводные каналы 9, токоподвод 10.При разогреве тигля с блоком стекла в высокочастотной индукционнойпечи стержневой нагреватель 7 и то. коподвод 10 подключают к источнику ЗО;,переменного или постоянного тока ниэсударственный...

Номер патента: 1000427

Опубликовано: 28.02.1983

Авторы: Демидович, Новиков, Параховник, Проскалович

МПК: C03B 31/00

Метки: декоративно-облицовочного

...прокаткой( сушильное устройство не показано ),укладывают во впадины форм стеклошихту 4 и подают в печь 5 термообработки. После термообработки готовыеблоки декоративного материала отделяют от формы и обрезают по краям.,Проектная,илиал ППП "Патент", г,ужгоро П р и м е р. Исходные материалы: жидкое стекло плотностью 1340- 1420 кг/мЭ; кварцевый песок с максимальным размером частиц до 3 мм," стеклошихта из отходов стекольной промышленности и стеклобоя с удельной поверхностью 150-350 м 7 кг.Состав смеси для изготовления форм, %; кварцевый песок 98,5-96,5, жид 1 ое стекло 1,5-3,5.Меньшее количество жидкого стекла в смеси не обеспечивает достаточной прочности подложки, а большее делает ее излишне прочной, что затрудняет ее последующее...

Номер патента: 1000428

Опубликовано: 28.02.1983

Авторы: Шабанов, Шунько

МПК: C03B 35/00

Метки: передачи, стеклоизделий

...стеклоизделий в виде рычагов, на одном конце которых размещены вогнутые вниз лапки, а на другом - флаж ки, взаимодействующие с одним из бесконтактных конечных выключателей.Причем в устройстве датчик наличия стеклоизделий может быть шарнирно установлен на раме под ловителем 15 на расстоянии, равном высоте стекло- изделий, и выполнен с возвратным элементом на конце. Наклонные направляющие могут быть 20 выполнены из теплоиэоляционного материала и размещены с .шагом, равным диаметру стеклоиэделия.На фиг. 1 показано предлагаемое устройство, вид сбоку; на фиг. 2 - 25 то же, в плане; на фиг. 3 - вид по стрелке А на фиг, 2; на фиг, 4 электрическая схема управления перекидными стрелками.Устройство для передачи стеклоиз делий содержит...

Номер патента: 1002260

Опубликовано: 07.03.1983

Авторы: Абрамович, Зазимко, Левин, Молчанов

МПК: C03B 9/20

Метки: вакуумно-выдувная, стеклоформующая

...вращения на колонне 4 с теплоизолирующей рубашкой и кулачками-копирэми ( на чертеже не показаны), Верхний стол 3 выполнен с отверстиями 5, над которыми установлены формы 6. На колонне 4 над верхним столом 3 установлен коллектор 7 с воэдухозаборником 8 и отводными патрубками 9, выполненными по периметру с юбкой 10 и колодками 11, регулирующими проходное сечение воздухосборника, Каналывоэдуховоды 2 расположены под острым углом с вертикальной оси машины и выполнены Йод формами 6 в виде койусных отражателей 12 с эвольвентными учатсками 13 по периферии. Выполнение отражателей на конце с эвольвентными участками помогает направить и локализировать поток отработанного, нагре того воздуха под коллектор 7.Машина работает следующим образом.В...

Номер патента: 1004270

Опубликовано: 15.03.1983

Авторы: Байбурт, Жузе, Игнатов, Левитин, Панкова, Проценко, Резник, Савинов, Токарев, Чубинидзе

МПК: C03B 5/00

Метки: варки, стекла

...(аежду 4 и 5 парами горелок) и в эое шихты (перед первой парой горелэк). На участке варочного бассейна между электродными группами через дно смонтирован комплекс барботажнык сопел для подачи .сжатого газообразного агента азота) для барботиэования стекломассы в зоне шихты. Крайние сопла (по направлению к выработке) устанавливают в зоне 2-ой пиры горелок,Результаты испытаний и сравнзние предложенного способа варки стекла с известным приведены в табл. 1.Расход газа по горелкам,(в зоне шихты), кВт ДЭП Донна ратур массы перво горел темпе- стеклопередпарой к,С Спосо ЭП 1 вестный.едлагаемы 40 2750,39 1350 250 но высокая скорость нагрева кучшихты в зоне начала их провара, чтоможет привести к образованию кристобалитного камня в стекломассе.49...

Номер патента: 1004271

Опубликовано: 15.03.1983

Автор: Лаптев

МПК: C03B 5/24

Метки: печи, стекловаренной, электрической

...например уменьшении, увеличивается сопротивление стекломассы и уменьшается ток через стекломассу и электронагревательный элемент 2, включенный параллельноэлектродам 5. В результате температура электронагревательного элемента 2 уменьшается и с термодатчика1 подается сигнал на регулятор Эдля увеличения напряжения на электродах 5. Температура стекломассывозрастает, приближаясь к заданному значению. Температура и ток через стекломассу изменяются такжепри нарушении температуры окружающего воздуха, Так, при снижении температуры окружающего воздуха, что .1004271 0 формула изобретения Составитель Т. Парамонов Техред М.Тепер Коррек Бутяга Химчу едакт 25 тираж 484ПИ Государственного ко по делам изобретенийМосква, Ж, Раушская Подписитета...

Номер патента: 1004272

Опубликовано: 15.03.1983

Авторы: Карелов, Лозовский, Хохлов, Юцайтис

МПК: C03B 5/24

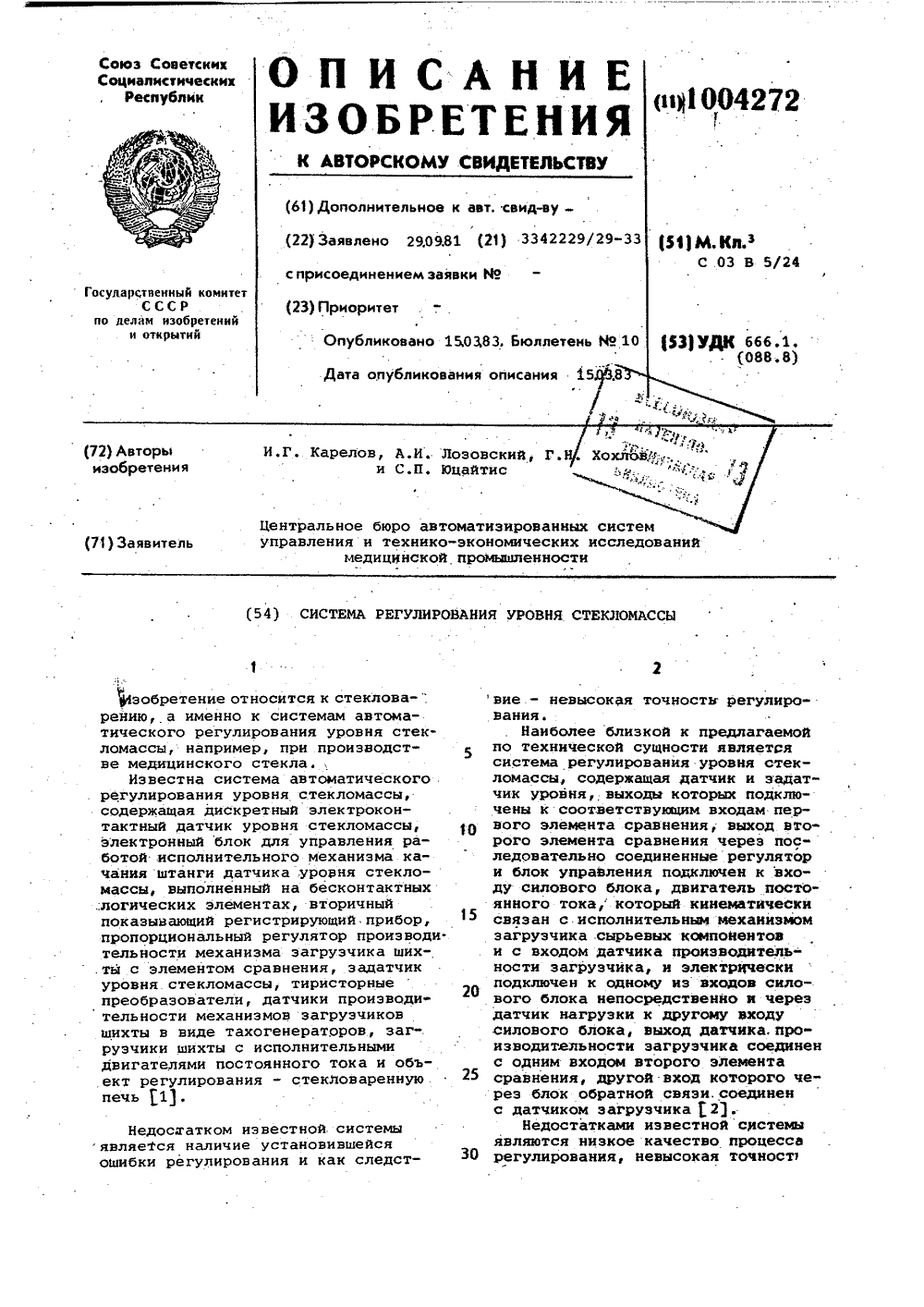

Метки: стекломассы, уровня

...10 ка 4 уровня стекломассы, соответствующей требуемой величине уровнястекломассы. С выхода элементасравнения сигнал ошибки, равный разности сигналов с датчика уровня 1и эадатчика 4 уровня, поступает навход дифференцирующего элемента 5,первый выход которого подключен квторому входу сумматора б, а вт ройвыход - к третьему входу сумматора.К первому входу сумматора б подключен выход первого элемента 2 сравнения. С выхода сумматора б сигнал,ранный сумме ошибки, первой и в горой производной от ошибки, постпаетна вход второго элемента 3 срав иения, с выхода которого сигнал поступает на вход пропорционально-интегрального регулятора 7 произв бдительности механизма загрузчика :ырьевых компонентов. С выхода регу лятора 7 сигнал поступает в систему...

Номер патента: 1004273

Опубликовано: 15.03.1983

Авторы: Абрамович, Лившиц, Молчанов, Орлов

МПК: C03B 9/20

Метки: стеклоформующая

...с отводами .1и 22, выполненными в верхней частидержателей 8 и 10 Форм, причем оэдуховоды 19, сообщаются через о. вод21 с внутренними каналами, обра."ованными зазорами между держателями8 черновых форм и черновыми формами7, и имеют вводы 23 и щели 24, авоздуховоды 20 сообщаются через отводы 22 с внутренними каналами, образованными зазорами между держ.телями 10 чистовых форм и чистовымиформами 19 и имеют вводы 25 и щ -ли 2 б.Держатели 8 черновых форм в нижней части имеют заборники 27, а вверхней части кроме отводов 21 имеютзаслонки 28, содержащие заборныещели 29,Держатели 10 чистовых форм имеютсоответственно кроме отводов 22 заборники 30, заслонки 31 с.заборными целями 32.Устройство работает следующим образом;При работе машины...

Номер патента: 1004274

Опубликовано: 15.03.1983

Авторы: Волчок, Колотилкин

МПК: C03B 11/06

Метки: прессования, пуансон, стеклоизделий

...силу сцепления сопрягаемыхповерхностей и повышает надежностьсоединения и надежность эксплуатации пуансона.На фиг. 1 схематически изображенпредлагаемый пуансон, общий вид, нафиг. 2 - узел 1 на фиг. 1.Пуансон содержит корпус 1 с формующей поверхностью, установленный 25 в держателе 2 корпуса. Между корпусом 1 и держателем 2 корпуса расположена уплотнительная прокладка3. Кроме того, между корпусом 1 идержателем 2 корпуса расположено 0 промежуточное кольцо 4, выполнен1004274 формула изобретения Составитель .В. Юдин Редактор А. Химчук Техред М.Тепер Ко утяга каз 1778/25 Тираж,484 П ВНИИПИ Государственного комитета СС по делам изобретениИ и открытий 113035, Москва, Ж, Раушская наб., дисно иал ППП "Патент", г, Ужгород, ул, Проектная ное из...

Номер патента: 1004275

Опубликовано: 15.03.1983

Авторы: Александер, Буланцев, Лапшов, Микитюк

МПК: C03B 23/18

Метки: запайки, стеклоизделий

...10-12, при этом дюза 10 и последующие дюзы 11 и 12 разделены промежутком 13, сообщенным с окружающей атмосферой. В дюзах 10-12 выполнены каналы соответственно 14-16. Каналы 14-16 выполнена на расстоянии друг от друга, не превышающем длину отделяемого участка 17 сосуда 18 н под углом к оси дюэы в пределах 30-451004275 Сжатый газ Устройство работает следующим образом.Через патрубки 7-9 подают сжатый гаэ, который поступает в дюзы 10-12 и поджигают пламя горелки 2. В пневматическую дюзу 10 помещают со суд 18 до положения, при котором отделяемый участок 17 оказывается в точке пересечения струй газа, истекающего из каналов 14, а конец отделяемого участка 17 оказывается перед точкой пересечения струй сжатого газа, истекающих иэ каналов 15 дюзы...

Номер патента: 1004276

Опубликовано: 15.03.1983

Авторы: Александер, Буланцев, Лапшов, Микитюк

МПК: C03B 23/18

Метки: запайки, сосудов, стеклянных

...участком и открытым концом на расстоянии от него не менее двух диаметров нагреваемого участка сосуда, осуществляют подачу дополнительных струй газа, точка пересечения которых расположена за открытым концом сосуда.Способ осуществляется следующим образом.Поджигают горелку. В пневматическую дозу подают сжатый газ и помещают сосуд до положения, при кото-. ром отделяемый участок оказывается в точке пересечения струй газа, а конец отделяемого участка окаэы1004276 ется путем повышения разрежения внут ри сосуда благодаря подаче дополнительных струй газа, точка пересеч- ния которых расположена за открытцм 5концом сосуда. Формула изобретения Составитель Т, ПарамоноваРедактор А. Химчук Техред М,теwер Корректор В, Бутяга Заказ 1778/25 Тиарж 484...

Номер патента: 1004277

Опубликовано: 15.03.1983

Авторы: Копылов, Лопухов

МПК: C03B 35/18

Метки: валка, защитное, покрытие, стекло, транспортирующего

...100 ед. по дюрометру"Нагйпеезф типа А (Батоге), США.П р и м е р 3. На ситалловый валок аналогичным способом наносятзащитное двухслойное покрытие следующего состава, вес.В:Аэросил 70Двуокись циркония 5Вода 25После операций сушки и обжига получают покрытие с шероховатой структурой толщиной 0,2 мм, твердостькоторого составляет 60 ед, по дюрометру того же типа. Как видно изприведенных примеров, покрытие случшими показателями прочности иструктуры поверхности получают приизготовлении его в соотношении повторому примеру.П р и м е р 4, На металлическийвалок окунанием наносят двухслойноепокрытие следующего состава, вес.%:Аэросил 50Фосфат алюминия 20Масло сосновое синтетическое 30В результате сушки и обжига пслучают покрытие с гладкой...
