C03B — Производство или формование стекла или минеральной или шлаковой ваты; побочные процессы в производстве или формовании стекла или минеральной или шлаковой ваты

Номер патента: 151445

Опубликовано: 01.01.1962

МПК: C03B 32/00

Метки: стеклокристаллических

...изделий СПОСОБ ПОЛУЧЕНИЯ СТЕ Известны спосооы получения стеклокристаллических изделий путем двухстадийной термической обработки после формования их из стекла, Однако эти способы основаны на применении качественных сырьевых материалов для получения стекла, причем некоторые каталитические материалы, используемые в качестве добавок, являются драгоценными металлами.По предлагаемому способу предусматривается изготовление крупногабаритных изделий из стекла, полученного на основе отбросных затвердевших или огненно-жидких шлаков. Отформованные известными способами изделия подвергают отжигу при б 00 - 650-" С, выдержке при этой температуре в течение одного часа, затем нагреванию со скоростью 150 - 250" С в час до 1020 - 1050 С и выдержке при...

Номер патента: 151446

Опубликовано: 01.01.1962

Автор: Степин

МПК: B24B 27/06, B26D 1/143, C03B 37/16 ...

Метки: абразивного, вращающегося, камня, помощью, резки, станок, стекложгута

...в плане.Электродвигатель 1 через ременную передачу приводит во вращение абразивные круги 2, разрезающие стекложгут 8, Подача стекло- жгута производится двумя подвижными плитами-ползунами 4, 5 - ,нижним и верхним, монтированными в станине б, Возвратно-поступа,гельное движение ползуна 4 осуществляется от электродвигателя 7 через редуктор 8 и кривошипно-шатунный механизм, состоящий из эксцентрика 9, шатуна 10 и тяги 11. Величина хода ползунов регулируется винтом 12. Верхний ползун 5 прижимается к станине пружинами 18. После подачи стекложгута в направлении, перпендикулярном продольной оси станка, включается привод ползуна 4, который, перемещаясь в направлении абразивных кругов, зажимает стекложгут и, увлекая за собой ползун 5, подает...

Номер патента: 151447

Опубликовано: 01.01.1962

Автор: Степин

МПК: C03B 37/16

Метки: подачи, стекложгута

...во вращение.Кулачок 1 б перемещает вперед направляющую 17, на конце которой имеется рамка 18 с бугелем 19. но с реверсивно подижимом, удерживаюосновных элеменщечек 3 для крепих трубок б, ролиерсивно-подвижной тора 12 и электроередается на реуктора 12, прихо151447Бугель свободно вращается на оси и может перемещаться вместе с осью при помощи винта 20 по рамке 18.На бугель свободно надевается вилка 21, вращающаяся вокруг неподвижной оси 22 и шарнирно связанная с рычагом 23, который с помощью пальца соединяется с подвижной кареткой 9.Рамка 18 вместе с бугелем 19 перемещается вперед, отклоняя вилку 21, которая перемещает каретку 9 по шарикоподшипникам 4. Установленные на каретке зажимы 10 зажимают жгут 14 и вместе с кареткой и жгутом...

Номер патента: 151450

Опубликовано: 01.01.1962

Автор: Коломиец

МПК: C03B 37/04

Метки: ваты, минеральной, многодисковая, производства, стеклянной, центрифуга

...что волокнообразующие диски расположены один над другим на одном вертикальном валу и имеют отверстия на своей поверхности, что обеспечивает распыливание расплава одновремено всеми дисками,На фиг. 1 изображена описываемая центрифуга в разрезе по вертикали; на фиг. 2 - то же, вид сверху.Центрифуга состоит из нескольких горизонтальных дисков 1, насаженных на вертикальный вал 2, таким образом что между их рабочими поверхностями 3 имеется зазор. Диски крепятся на валу с помощью зажимного устройства 4 и, кроме нижнего, имеют отверстия 5.В отверстие верхнего диска вращающейся центрифуги подается струя расплава. Расплав поступает на рабочие поверхности дисков и путем разбрызгивания перерабатывается в вату.Равномерность распределения расплава...

Номер патента: 151602

Опубликовано: 01.01.1962

МПК: C03B 37/04

Метки: 151602

...разбрызгивания одним или несколькими вращающимися дисками минерального расплава, подаваемого иепрерыи 1 ой струей из летки вагранки, ваииой печи или какого-либо другого плавильного агрегата.При таких способах большую часть подаваемого расплава диски разбрызгивают не образуя ваты, при этом отходы достигают 35 - 50%.Предложенный способ позволяет значительно снизить процент отхода и увеличить выход ваты. Достигается это тем, что диски, разбрызгивающие минеральный расплав, установлены па одном горизонтальном валу и опушены так, что, соприкасаясь с открытой поверхностью расплава, захватывают и разбрызгивают толькс то количество расплава, котэрое при чипает и их поверхности В виде Т 011 ко 1 ленты, Таким образом большая часть расплава...

Номер патента: 151779

Опубликовано: 01.01.1962

Автор: Морозов

МПК: C03B 37/05

Метки: головка, прядильная, стеклопряжи, штапельной

...скольжения 4 и 5. ВалЗнаходигся вподшипниках скольжения б и 7, запрессованных в трубу 8 с обоих ее концов, и жестко связан с шестерней 9. Труба 8 соединена с шестерней 10. Помимо вала 3, к основным частям механизма привода прядильной головки относятся стакан 11, жестко прикрепленный к корпусу 12, и ступица 18. Имеются блок шестерен 14 и подшипник 15, служащий опорой вращения. Концевая подшипниковая опора барабана 2 расположена в непосредственной близости от его центра тяжесги.Работа прядильной головки для получения штапельной стеклопряжи осуществляется следующим образом.Вращение трубы 8 передается барабану 2 через ступицу рамида 1 может свободно вращаться в одном направлении отн но барабана 2 при помощи подшипников скольжения...

Номер патента: 151780

Опубликовано: 01.01.1962

Автор: Кальянов

МПК: C03B 37/04

Метки: ваты, двухпоточный, минеральной, производства, центробежный

...двух леток вагранки или разделяемого на две струи с помощью лотка, двумя центрифугами. Центрифуги установлены на одной горизонтальной плоскости.Предлагаемый двухпоточный центробежный способ производства минеральной ваты обеспечивает сокращение количества отходов в виде непереработанного расплава, улучшение качества получаемой минеральной ваты и улучшает равномерность минераловатного ковра. Последнее имеет особое значение при изготовлении из ковра различных мннераловатных изделий. Это достигается за счет подачи расплава на две одновременно действующие вертикальные многовалковые центрифуги.На чертеже изображена принципиальная схема осуществления предложенного двухпоточного центробежного способа производства минеральной ваты.Расплав из...

Номер патента: 151781

Опубликовано: 01.01.1962

Авторы: Бергс, Егерманис, Освалдс, Тобианс

МПК: C03B 37/04, C03B 37/06

Метки: ваты, минеральной, производства, центрифуга

...недостатка и в ней можно устанавливать оптимальное расстояние меж ду вращающейся чашей и кольцевым соплом в процессе работы счет наличия винтового механизма. Винтовой механизм служит дл перемещения кольцевого сопла относительно вращающейся чаши.На чертеже изображена предложенная центрифуга для производства минеральной ваты.Кольцевое сопло 1 смонтировано на двух подвижных стержнях 2, на другом конце которых закреплена планка 3, соединенная с винтовым механизмом 4. Винтовой механизм приводится в действие штурвалом 5 и при его вращении за счет закрепления в неподвижной гайке б, перемещает планку 3 вместе с неподвижными кольцами 7, а следовательно, и кольцевое сопло 1 относительно вращающейся чаши 8 без остановки центрифуги. Таким...

Номер патента: 152284

Опубликовано: 01.01.1962

Автор: Жиляев

МПК: C03B 9/36

Метки: воздуха, вредные, газы, поддува, работах, содержащих, стеклодувных, установках

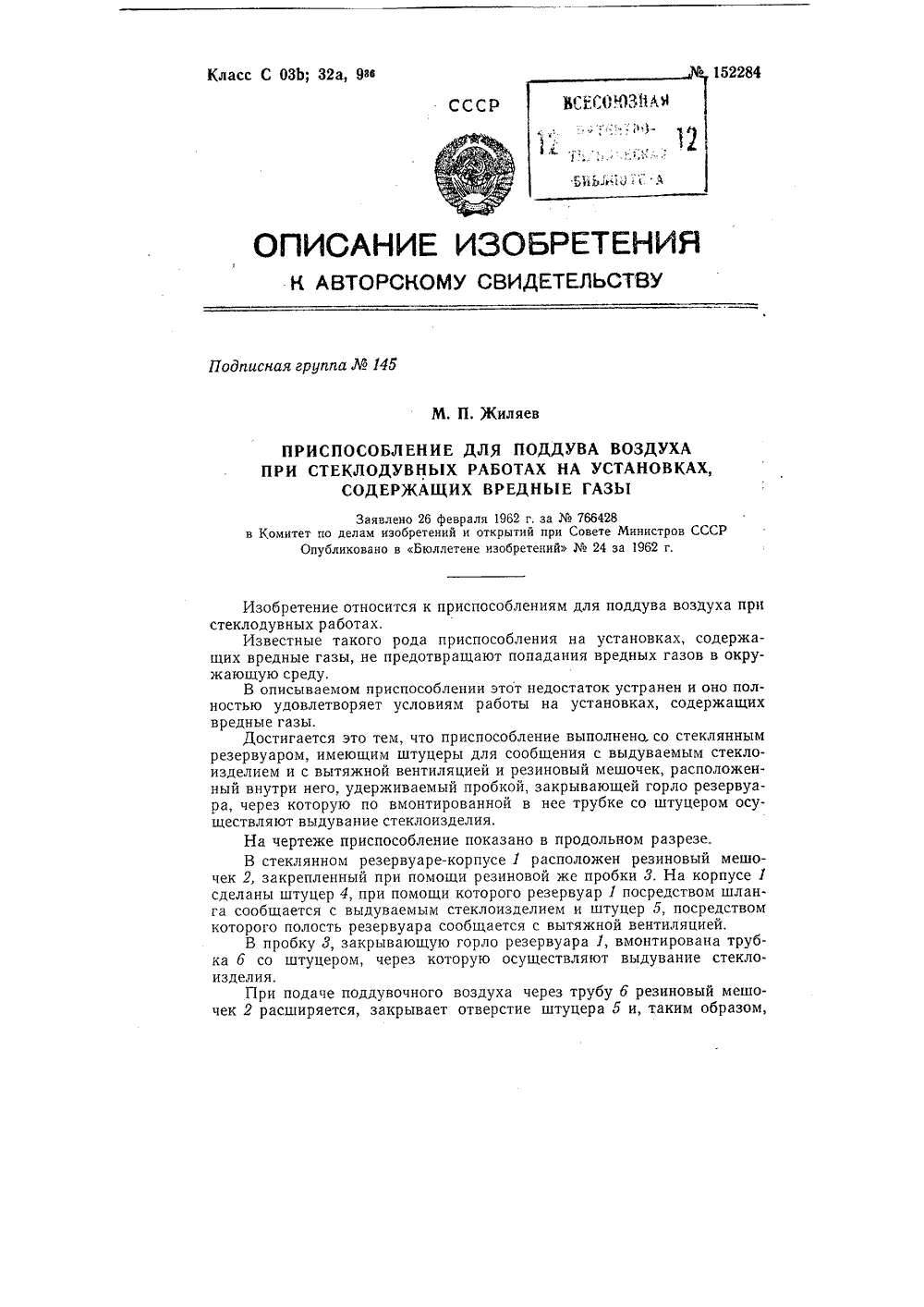

...через которую по вмонтированной в нее трубке со штуцером осуществляют выдувание стеклоизделия,На чертеже приспособление показано в продольном разрезе.В стеклянном резервуаре-корпусе 1 расположен резиновый мешочек 2, закрепленный при помощи резиновой же пробки 3, На корпусе 1сделаны штуцер 4, при помощи которого резервуар 1 посредством шланга сообщается с выдуваемым стеклоизделием и штуцер 5, посредствомкоторого полость резервуара сообщается с вытяжной вентиляцией,В пробку 3, закрывающую горло резервуара 1, вмонтирована трубка б со штуцером, через которую осуществляют выдувание стеклоизделия.При п ерез тру и152284 отсоединяет полость резервуара от вытяжной вентиляции. Поддувочный воздух, при этом, через штуцер 4 поступает в...

Номер патента: 152285

Опубликовано: 01.01.1962

Авторы: Анищенко, Белоусов, Тобольский, Эпельбаум

МПК: C03B 17/00

Метки: расплавленной, стеклоизделий, стекломассы, формования

...снимается с формующего валика и при помощи транспортирующего устройства поступает на отжиг в лер.Охлажденный при соприкосновении с валиком слой стекломассы силой трения между ним и валиком вытягивается над поверхностью стекломассы. При этом большую роль играет вязкость стекломассы, Трением стекломассы о валик и усилием транспортпруюшего устройства преодолевается сила внутреннего трения па границе охлажденного вытягиваемого слоя с горячей стекломассой.Линейные скорости вращения формующего валика и движения транспортирующего устройства могут быть одинаковы или различны. Толщина изделия регулируется при синхронной работе валиков н52285транспортирующего устройства скоростью вращения охлаждаемого формуюшего валика и поверхностью...

Номер патента: 152286

Опубликовано: 01.01.1962

Авторы: Полиивец, Шатайло

МПК: B26D 7/18, C03B 33/04

Метки: вырезки, стекол, фигурных

...подъемно-опускной стол 1, фигурный по профило вырезаемых стекол, перемещается вертикально по направляощнх колонкам 2 при помощи пневматического цилиндра 3, поднимает вырезанное, но еще не обломанное, стекло с цепей подающего транспортера 4 и прижимает его к противоупорной обрезиненной плите 5, той же конфигурации, что и стол 1, сжимая при этом прлкины б, Двигаясь вверх, стекло, зажатое таким образоз, встречается с регулируемыми по высоте15228 бпальцами 7 (фиг. 2 а), расположенными по периферии контура обламы. ваемого стеклаи обламывается. При дальнейшем движении вверх отходы (кромки), обламываясь по вырезанному контуру стекла, встречаются с регулируемыми пальцами 8, расположенными под линиями надреза 9, и ломаются по ним (фиг:...

Номер патента: 152287

Опубликовано: 01.01.1962

МПК: C03B 37/12

Метки: 152287

...связан электрически или кинематически с механизмом правления сменой бобин.Уо 152287Автоматическая смена бобин производится путем поворота стола 4 на 180, Порожняя бобина вводится на рабочую позицию А (см, фиг. 2) после перемещения наработанной бобины на резервную позицию Б и, будучи охваченной нитью в пределах угла а, начинает вращаться с окружной скоростью 30 м/сек, с которой бобина, выведенная из сферы намотки, вращается по инерции. Во время намотки рычаг занимает положение В (исходное). Заправочный палец 3 не взаимодействует с нитью, Электродвигатель б находится под пониженным напряжением, создающим на его валу крутящий моментпод действием которого рычаг прижимается к упору.После поворота стола на 180 при смене бобин...

Номер патента: 152288

Опубликовано: 01.01.1962

МПК: C03B 37/04

Метки: 152288

...Б-Б на фиг. 1.Камера выполнена в виде короба эллипсовидной 1 в плане) формы, состоящего из двух вдвигаемых одна в другую частейи 2. Часть 1 о 2 камера примыкает к кожуху сетчатого транспортера 3. Фиксирование одной частгно камеры относительно другой осуществляют болтами 4. Камера имеет общее поворотное выдвижное днище 5, устанавливаемое с зазором от стенок камеры по периферии. В задней части камеры установлен патрубок 6 для возврата части воздуха, просасываемого черезкамеру Вентил 51 ТОром, для его Он присоедин 51 етс 51 к Выхло 51 цои тр 1 бе вентилятора.Такое конструктивное выполнение камеры позволяет регулировать ее геометрический объем, скорость и направление просасьваемого воздуха, в потоке которого образующаяся в камере вата...

Номер патента: 152289

Опубликовано: 01.01.1962

МПК: C03B 37/06

Метки: 152289

...пропитки получаемой ваты связующими веществами, например водными растворами фецолспиртов и прочими связками, в электростатическом поле установка снабжена электромеханическим распылителем 18. При распылении частицы связки, проходя поле одного заряда, ионизируются и, смачивая волокна ваты, осаждаются вместе с ними на аноде поверхности барабана 7.Для подводки однофазного тока высокого напряжения барабан 7 снабжен кольцевым токосъемником 19, по которому скользит щетка цепи постоянного тока.Предмет изобретения. Камера волокноосаждения для выработки ваты из расплавов посредством их раздува, включающая корпус, вращающийся перфорированный барабан на неподвижном отсасывающем раструбе, распылитель связки и подпрессовочный ролик, отличающийся...

Номер патента: 152945

Опубликовано: 01.01.1963

МПК: C03B 5/42, F27B 3/10

Метки: 152945

...и 2) представляет собой параллелепипед, охваченный с трех сторон по периметру нижними и верхними стенками 1. Заклинок внизу и вверху имеет выемки-каналы 2 и 3, а вдоль задней (по чертежу) лобовой стенки 4 сделана сквозная прорезь 5, обеспечивающая проход воздуха из нижних выемок-каналов 2 в верхние 3. Заклинок укладывают непосредственно на верхний ярус брусьев 6 бассейна стекловаренной печи. Следовательно, открытые части верхних 3 и нижних 2 выемок-каналов обращены к наружной стороне печи (фиг. 4). Уложенные сонометрии соответственно известны . 3 и 4 в стенов брусья бассейна шие соответственно при старой и но152 о 15 таким образом заклинки заполняют промежуток между стеновыми брусьями 6 и зубьями 7 горелок и подвесных стенок печи.В...

Номер патента: 152946

Опубликовано: 01.01.1963

МПК: C03B 15/14

Метки: 152946

...трубы 1 еобходпмым усилием закима,Вращение Яховика 63 (фиг. 1) передается на Вппт 64 и через нижний кулачок 17 - на винт 65 с помощью цепной передачи 66. ОтВернув стопорные винты 67 (ф:г. 5), товораНвают Втулки 5 г с пружпнамп 55 относительно осей 52 и устанавлива 10 т этим требуемое расстояние между дисками 5. Далее одну из кареток (фпг. 1) переводят вверх, лапы 2 и 26 при этом раздвинуты.Когда прп Вытягива 1 Пи трубы ножной Гедалью вкл 1012 От приводной электродвигатель машины, верхняя каретка 2, обогнув натяжные звездочки 13, выходит на рабочий участок. Ролики групп 35, 36 и 37 фиг. 2) заходят на направлгпощую 10 (фиг. 1) и фиксируют на ней каретку 2. Затем ролик 33 (фиг. 2) скатывается с Верхнего кулачка 16 (фиг, 1) и ползушки...

Номер патента: 153099

Опубликовано: 01.01.1963

МПК: C03B 11/06

Метки: 153099

...кронштейн с неподвижным кулачком 2, Над неразьемной формой д установлено прессующеекольцо 4, которое свободно помещается в держателе 5, жестко соединенным со штоком 6 Шток 6 перемещается во втулке 7 ниже формы 8.Цилиндрический палец 9 движется по копирной канавке (О штока 6 вовремя подъема и опускания прессующего кольца 4, В нижней части прессукнцего кольца 4 вмонтирован плавающий шарик , который переме.щ,ется по кривой неподвижного кулачка при повороте стола машины.153099 Для ликвидации перекосов штока во время движе ния шарика в пресс. форме предусмотрен противовес 72, закрепленный на держателе с противоположной стороны прессующего кольца. 1-1 а том же держателе закреплен фиксатор 13, служащий для надежной работы пресс-формы в...

Номер патента: 153100

Опубликовано: 01.01.1963

МПК: C03B 35/06, C03B 9/44

Метки: 153100

...пц(вл(оцилиндря 6 нажимает ня ц)ток (9 клапана 20, из которого воздух устремляется в правро часть золотццка У, передавая шнвмоцилццдр 6.1 (,Овк)1 8 н,5 ево., НО,50 ж(цци ця)кнм)ет ця Однц нз спярецнь)х рычагов 17 пычяжц(цо механизма (0, выдвигая поперечицу 21 ца 20,5;м нь)ц,е .нцты поп(ре)ного коцвей(ря 1, одцовр(меццо гозонка У 8 пцевмоци;)нцлря О нажимает нс 5 цт)к 22 к,5 яцян( 23, Отк)дя воздух ц;ет и пр)- ную часть пцевмоцилиндра-прерывателя 7, передвигая шток 24 его поршня в левое положение и открывая путь к ст клоизделиям цо поперецол(у конвейеру (1. Шток 24 пцевмпццгп)ц;(1)а-пр(рынятеля 7 цяццняет двигятьси вперед в тот момент, когда пневмоццлцндр 6 тоже делает ход вперед, 1 ри этом пцевмоцилиндр-прерыватель 8 делает обратный...

Номер патента: 153101

Опубликовано: 01.01.1963

МПК: C03B 1/00, C03C 1/00

Метки: 153101

...в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений4 за 1963 г.Известны способы приготовления стекольной шихты, включающей нефелины. Применение нефелинов часто снижает скорость плавки шихты. В описываемом способе для устранения этого недостатка при приготовлении шихты нефелины в нее вводят в тонкодисперсном состоянии содержащих ом обогащении руд них редких металло анием окиси железа лотациоелении и При 1 ПРИ ВЫметаллы в получаются . При гидрохи ется нефелино м с востов на глинозем образу ы, который добавля я в стекол структу льной ш том повышается. ты Предмет изобретенияпособ приготовления стекольной шихты, вклю ющеи нефелины, вкости шихты, неиде шлама, полуфелиновых пород...

Номер патента: 153347

Опубликовано: 01.01.1963

МПК: C03B 15/06

Метки: 153347

...камеры печи,целях обеспечения разогрева только трния влияния нагревателя на температков, разогрев осуществляется пламенем ой стекловаренной печи, напри отличающийся тем, что, в ебуемого места и предотвраще урный режим остальных участ вольтовой дуги,Известный способ расплавления очагов кристаллизации, образуемых при выработке листового стекла на стенках щели формующей лодочки стекловаренной печи, создает повышенную полостность стекла. В целях очистки стенок щели формующей лодочки ленту вытягиваемого стекла обрывают, а подмашинную камеру печи разогревают до температуры, обеспечивающей расплавление приставших кристаллов.Очистка стенок щели формующей лодочки, осуществляемая по новому способу, производится без обрыва ленты - путем местного...

Номер патента: 153348

Опубликовано: 01.01.1963

МПК: C03B 5/16

Метки: 153348

...провода. Это позволяет вводить аппарат в высокотемпературные среды, например в газовую среду ванной стекло- варенной печи.На чертеже изображен электродуговой ап вертикальный разрез.Электроды 1 и 2 монтированы с возможностью поворота на заделанных в торец кронштейна-держателя трубках 3 и 4. Кронштейн-держатель выполнен в виде трубки 5, заглушенной с обоих концов пробками б и 7. Вдоль трубки б пропущена жесткая тяга 8, один конец которой через эластичную муфту 9 соединен с длинным концом двуплечего рычага 10, удерживающего электрод 1, а другой имеет нарезку и гайку 11, помещенную между упорами 12. парат,153348Токопроводящие провода 13 освобождены от изоляции и через сверления в пробках б и 7 с натягом пропущены в трубке 5. Во...

Номер патента: 153349

Опубликовано: 01.01.1963

МПК: C03B 25/04, F27B 17/00

Метки: 153349

...и высокое электрическое сопротивление. На высушенный слой этилсиликата накладывают две медные шины (на чертеже не показаны), к которым присоединяют нагревательные спирали 9, вновь покрытые слоем этилсиликата, посыпанным мелким кварцевым песком. Этот слой высушивают, а затем пропусканием тока по спиралям 9 прокаливают. Такая изоляция спиралей надежно защищает их от влияния внешней среды и во много раз увеличивает срок службы спиралей,Отжиг перемещающихся по транспортеру изделий, которым для б омерного прогрева, кроме продольного движения, сообщают т ащательное, обеспечивается нагревателем, Ходовая часть б т ра помещена под рабочей камерой 7 печи и поэтому не подолее равиакже и врранспорте153349 вергается воздействию ее...

Номер патента: 153350

Опубликовано: 01.01.1963

МПК: C03B 23/045

Метки: 153350

...дисками 10,Привод карусели 3 благодаря трехступенчатой клиноременной передаче позволяет регулировать производительность машины в пределах 6, 9 и 12 тыс. шт 1 час, Двенадцать шпинделей б, установленных на карусели, предназначены для зажима, вращения и автоматической по5 о 153350дачи стеклянных трубок. Скорость вращения шпинделей бесступе 1 гчато регулируется и может достигать 450 об/лин.На плите полуавтомата установлено шесть механизмов 8 резки, отрезающих кольца от зажатых в губках шпинделей и вращающихся вместе с ними стеклянных трубок дисковым ножом, вращающимся со скоростью 5750 об/.11 ин. Каждый механизм имеет индивидуальный привод от электродвигателя. Вращение на нож передается клиновым ремнем. Нож к трубке подводится...

Номер патента: 153548

Опубликовано: 01.01.1963

МПК: C03B 5/12

Метки: 153548

...гается ВьработопыЙ бассели а, соедипспньй с бассейном 4 протоками 6.11 ад бясссйном 4 нахОдится Вертикялы 1 яя каме)2 7 предВЯрительНОГО пл 2 Влепия и;икты и ка:Сры рекупе)аторя 8. 1,2 зеря 7 1 е;екрьггяПО;уппклодгыз Сводом 9.Форсуночные камеры 0 для подачи топлива и шихты в полостьпеи заложепы В пижпеп оязвит 01 части сводя 9.Под воздействием высоких температур пылевидная смесь шихты истеклобоя расплавляется, образуя мельчайшие капли стекла, падающие вниз, Во время прохождения через факел пламени эти капли выТ 5 ГПБ 210 ТСЯ В Н 1 ЛТИ, КОТОРЫЕ В СОПРОВОЖДЕНИИ РЯСКЯЛСННЫХ ОТХОДЯЩИХгазов доходят до бассейна 4. В бассейне стекломасса осветляется отгазовых включений и перемешивается,Отходящие газы из полости печи поднимаютс ператоры...

Номер патента: 154005

Опубликовано: 01.01.1963

МПК: C03B 13/14

Метки: 154005

...интенсивно вдувается сжатый воздух.Через отверстия И воздух соприкасается с нижней поверхностью изделия и создает воздушную подушку, препятствующую прилипанию стеклоизделия к плите 12.После формования стеклоизделие 1 по роликовому конвейеру 15 подается в отжигательную печь.Все механизмы прессо-прокатного стана смонтированы на станине 1 б, установленной на тележке 17, имеющей жесткую раму с колесами 18. Одна пара колес 18 имеет реборды, фиксирующие при помощи рельс 19 положение прессо-прокатного стана относительно сливного порога 20 ванной печи 4.Положение платформы тележки 17 по высоте для регулирования положения по высоте всего прессо-прокатного стана фиксируется при помощи винтовых домкратов 21.Подшипники прокатного вала 8 и...

Номер патента: 154167

Опубликовано: 01.01.1963

МПК: C03B 37/00

Метки: 154167

...4 с лопастями 5 в виде перфорированных трубок. Полый вал 4 присоединен к вентилятору, нагнетающему в полость корпуса через вал и лопасти воздух, Полость корпуса присоединена через отверстие в верхней его части к вентилятору, создающему воздушный поток, через которьш происходит удаление волокон из прибора.На днище 2 корпуса прибора кладется навеска волокнистого ве. шества, например ваты минеральной, затем надевается корпус 1, Через вал 4 в перфорированные трубки из их отверстий б в полость корпуса нагнетается вентилятором воздух. При выходе воздуха нз отверстий б у лопастей 5 возникают реактивные силы, сообщающие валу 4 с лопастями 5 вращательное движение.ЛЕ 154167При враЕценни лопастей измельчается волокнистый материал и отдельные...

Номер патента: 154378

Опубликовано: 01.01.1963

МПК: C03B 37/12

Метки: 154378

...машина позволяет получать более тонкое волокно при непрерывном вытягивании. Она отличается от известной тем, что эжектирлОщие сопла расположены В Вытяжном канале последовательно по ходу волокна.На чертеже схематически показана новая машина для прядения стекловолокна,Машина включает стеклоплавильный сосуд 1, вытяжной канал а с эжектирующими соплами 2, расположенными последовательно по ходу волокна, и транспортирующее приспособление 3, Имеется устройство 4 для отсоса воздуха.Машина работает следующим образом.Вытекающая из стеклоплавильпого сосуда 1 в канал а масса непрерывно вытягивается эжектирующими соплами 2, причем верхние сопла служат в основном для создания благоприятных условий формования волокна и его самозаправки, а последующие...

Номер патента: 154548

Опубликовано: 01.01.1963

МПК: C03B 9/10

Метки: 154548

...которой не превышпо величине одного миллиметра, помещают в герметически закрьшаровую мельницу, в которую заливают также раствор соответстщего красителя. При этом соблюдают условие, чтобы растворидля красителя не растворял смолы.В процессе измельчения смолы происходит еегодаря сорбции красителя из раствора на поверхизмельчения определяют, исходя из механическскорости сорбции красителя, Предел измельчтолько по механическим свойствам смолы.154548Краситель для приготовления проявителя подбирают в зависимости от его положения в контактно-электрическом ряду и положения смолы в этом ряду,Степень смещения свойств проявителя регулируют также временем прокрашивания. Для придания проявителю требуемого цвета или необходимых электрических...

Номер патента: 154647

Опубликовано: 01.01.1963

Автор: Хмелевский

МПК: C03B 5/06

Метки: варки, оптического, стекла

...хорошо сопротивляющийся разъеданию стекломассы. На поверхности шамотного черепка при температурах доводки и выдержки горшков около 1500 С, а также на поверхности плавленого кварца образуется кристобалитовый слой.Предлагаемый способ позволяет исключить появление в стекле узловой или расчесанной свили путем образования на внешней поверхности черепка мешалки достаточно толстого защитного слоя. Для этого после помещения горшков в печь на доводку, производимую при 900 - 1000 С, рядом с горшками и несколько выше их краев ставят керамические мешалки. После доведения температуры печи до 1500 С мешалки выдерживают там вплоть до образования на внешней поверхности черепка необходимого слоя. Затем перед началом осветления стекла мешалки с...

Номер патента: 154897

Опубликовано: 01.01.1963

МПК: C03B 5/173

Метки: 154897
