Баженов

Номер патента: 1361092

Опубликовано: 23.12.1987

Авторы: Баженов, Кайзер, Китун, Слизько, Хомич

МПК: B65G 69/16

Метки: грузов, защиты, открытом, перевозке, распыления, средстве, сыпучих, транспортном

...фракцийхлористого калия КС 1 и последующейкристаллизации его, наступающей приостывании слоя, Кристаллы, выпадающие из остывающего раствора,:закрепляются на кромках зерен твердоговещества,В результате экспериментальных работ установлено, что при орошенииповерхности сухих мелкозернистых калийных удобрений раствором, подогретым свыше 60 С, образуется увлажнен 1 ный слой с установившимся содержани-ем влаги 9-12 мас, . При этом уста-,новлено, что подогретая свыше 60 С5орошающая жидкость обладает повышенной смачивающей способностью по отношению с сухим мелкозернистым калийным удобрениям. Исследования проводят следующим образом. Мелкозернистые калийные удобрения (фракции менее 0,8 мм) влажностью 1 и массойЗООО г посыпают в кювету Ф 250 мм...

Номер патента: 1357588

Опубликовано: 07.12.1987

Авторы: Баженов, Бич, Нимец

МПК: E21F 5/00

Метки: борьбы, горными, ударами

...которые подают в скважину одновременно. Синтетические смолы являются связующим материалом, а в качестве пластификатора, который придает горному массиву податливость, используется каменноугольная смола.1357588 Формула изобретения Составитель Г. ВасючковаРедактор М. Бланар Техред И. Верес Корректор М.МаксииишинецЗаказ 5484/31 Тираж 429 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - -35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к горному делу и может быть использовано для борьбы с горными ударами при ведении горных работ.Цель изобретения - увеличение времени защиты подготовительных выработок от горных...

Номер патента: 1352475

Опубликовано: 15.11.1987

Авторы: Баженов, Болотенко, Карнаух, Тимонькин, Ткаченко, Топорков, Харченко

МПК: G06F 1/00

Метки: микропроцессорной, синхронизацией, системы, трехканальное

...его к установке в нулевоесостояние, в которое триггер 5 устанавливается по тактовому импульсу свыхода 22 блока 8 синхронизации.Одновременно сигнал переполненияс прямого выхода элемента 11 поступает на синхровход триггера 7, который под его действием устанавливается в нулевое состояние (фиг.5), Сигнал с выхода 45 триггера 7 используется в системе для фиксации приема данных.С приходом первого после описанного момента времени импульса с выхода18 блока 8 триггер 7 устанавливается в единичное состояние.Сигнал начала чтения кода команды с входа 31 канала стробируется сигналом с инверсного выхода триггера 6, который устанавливается в нулевое состояние при возбуждении входа 25 канала и выхода 18 блока 8, и поступает на третий вход...

Номер патента: 1351903

Опубликовано: 15.11.1987

Авторы: Баженов, Буров, Исаев, Королева, Лагойда

МПК: C04B 22/08

Метки: бетонной, вяжущее, раствора, смеси, строительного

...и повышения скоростиотвердения при -20 С в ранние срокитвердения, оно содержит в качестве25 замедлителя схватывания азотно-кислыйкальций при следующем соотношениикомпонентов, мас.7:Портландцемент 85,0-90,0Поташ 8,5-10,0Азотно-кислыйкальций 1,5-5, О Состав Содержание компонентов вяжущего,мас. 7. Прочность при сжатии,МПа,бетона в возрасте,сут Потеря подвижности бетонной сме 14 28 ТБН НК цемент П сью,ч-мин 1 100 2-15 90,0 12,1 18,0 12,4 18,4 12,9 18,7 10,4 17,0 8,5 13,2 10,1 16,09,6 14,5 8,6 3-10 3-00 5,0 1 О,О 9,0 87,5 9,2 6,0 82,5 3-45 11,5 92,5 6,5 5,7 2-50 1,0 1-45 85,0 11,5 90,0 6,2 1-20 ВНИИПИ Заказ 5533/19 Тираж 588 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к строительным...

Номер патента: 1350390

Опубликовано: 07.11.1987

Авторы: Баженов, Климов, Николаев

МПК: F16C 31/02

Метки: перемещения, прямолинейного

...направляющей 1. Установка П-образной скобы 7на сферический шарнир 5 обеспечиваетей возможность качания вокруг всехтрех пространственных осей прямоугольных координат и не препятствуетугловому перемещению полэуна 9. В процессе линейного перемещения шток 8 вместе со скобой 7 совершает кача- тельные движения, о тслеживая неточности взаимного расположения направляющих поверхностей корпуса, и позволяет, таким образом, выполнить беэлюфтовыми сопряжения цилиндрических поверхностей, что повышает точность О перемещения. Максимальная величинаперемещения определяется размерами а,Выполнение дополнительного ползуна в виде кронштейна с цилиндрическим отверстием, сопрягаемым с цилинд", 15 рическим штоком дополнительной направляющей, позволяет устройству...

Номер патента: 1349759

Опубликовано: 07.11.1987

Авторы: Баженов, Пузако

МПК: A62C 3/12

Метки: жидкостей, пламени, полярных, тушения, углеводородных

...пена, полученная из серийно выпускаемых пенообразователейобщего назначения ПО-ЗАИ, П 0-1 Д,П 0-6 К, ТЭАС, взятых в виде водныхрастворов установленной для нихрабочей концентрации.При известном способе использовалось огнетушащее средство в видераспыленного водного раствора пенообразователя.Результаты экспериментов представлены в таблице.Как видно из представленных втаблице данных нижний предел интенсивности иодачи огнетушащего средства 0,028 кг м с , т.е. эта величина соответствует критической (минимальной) интенсивности, а верхнийпредел интенсивности подачи0,08 кг м- с ", так как это значениесоответствует нормативному значениюинтенсивности подачи огнетущащегосредства при тушении нефтепродуктов.Критическая (минимальная) интенсивность...

Номер патента: 1348916

Опубликовано: 30.10.1987

Авторы: Баженов, Митькин, Соколов

МПК: H01B 17/14

Метки: изолятор, опорный

...стснкцй и.ьц,(яторя10.( дй- ОТВИСМ ГР(Л( СН Гс 3 11 сР 51 ЖС 13 НОСИ Ч (1(го поля фсррс)чдгнпНый состав нгп ц,(ся внугрь гцгц зязцрд и ул(р кн(ь,я ь НЛ(.Эксплуядцицнняя ндлежнцсзь,цуслцнленная грмс-гиззпией внутренней полости ОцорНОП) ИЗО.1 ЯТцра 1)ЯЗКИ М СОС ЗВО Ч,;10ГаЕтея тСМ ЧтО СОСтаВ НЕ ИЗМияГ Ьцс ФИЗИЧЕСКОЕ СОСОЯНИЕ ПРИ ИЗМЕНЕНИИ 1 ЧПЕ- ратуры в лиапдзоне климатических (ьц.ьлйствий. Вязкий ферромагнитный состав может состоять из жидкой эпоксидной смолы и 1520",с( по весу наполнителя, в качестве которого используется порошок жегезд с рдзмероч частиц менее 20 мкм В процес- СЕ ЭКС,Зуд(дцИИ ВяЗКИй СОСтан (ОХрдцяЕТ свои свойства и, обладая высокой алгезией к металлам и диэлектрикам, Осуществляет надежную герметизацик внур( и нй...

Номер патента: 1342992

Опубликовано: 07.10.1987

Автор: Баженов

МПК: E05B 55/14

Метки: врезной, замок

...размещения в сегментном пазу 4 засова, при этом на торце кулачка 11 и поводка 8 имеются упоры 12, взаимодействующие друг с другом, причем замок снабжен поворотной заглушкой 13 с фиксирующим язычком 14, установленной на торце внешнего стержня 6, внешняя ручка 5 подпружинена в осевом направлении и с торца имеет фасонное отверстие 15 для размещения в нем фиксирующего язычка 14, а на торцах кулачка 11 и поводка 8 на кодовом расстоянии от оси выполнены выступы 16.Замок работает следующим образом.Запирается замок автоматически при захлопывании двери, так как засов подпружинен и имеет скос. Отпирание замка производится поворотом внешней 5 или внутренней 9 ручек, При этом внутренний стержень 10 посредством упоров 12 передает вращение поводку 8,...

Номер патента: 1341647

Опубликовано: 30.09.1987

Авторы: Баженов, Одинцов, Титов

МПК: G06F 15/173

Метки: графе, поиска, пути, экстремального

...2 к, отличается от обратного кода нуля, то единичным сигналом с выхода элемента И-НЕ 11 М открывается блок 13 к элементов И и код числа с выхода регистра 20 поступает на второй вход сумматора 15 к.Таким образом, на входы сумматора 15 могут поступить коды весов дуг графа (с регистра 2 к) и код числа (с регистра 20 к) только в том случае, если они оба отличны от обратного кода нуля. С выхода сумматора 15 полученная сумма поступает на к -й вход блока 16. Блок 16 производит поиск максимального кода и вырабатывает единичный сигнал на выходе, соответствующем номеру входа с максимальным кодом. Максимальный код поступает на блоки 18 элементов И-НЕ, а выходы, указываю 134164 щне его позиционный номер - на вход блока 17.Устройство работает...

Номер патента: 1337037

Опубликовано: 15.09.1987

Авторы: Баженов, Клещева, Курочкин, Филин

МПК: A23K 3/03

Метки: внесения, жидкого, консерванта, корм, силосуемый

...камера 4 вью;,олнена разъемной и снабжена запорным устройством13 с уплотнительной прокладкой 14. Встенках смесительной камеры 4 уста-новлены распылители 15 со всасываю 40щим патрубком 16 для консерванта,скопившегося в сборнике 7, и сообщающееся с емкостью 17 для жидкого консерванта посредством трубопровода 18,Для транспортировки силосуемого корма45устройство снабжено загрузчиком 19кормов, К выгруэному патрубку 3 подсоединена разгрузочная камера 20, выполненная в виде цилиндрического кожуха, в нижней части боковых стеноккоторого установлены решетчатые окна 21 для выпуска воздуха. Дпя подьема разгрузочной камеры по мере еезаполнения предусмотрен подъемный механизм 22Устройство работает следующим образом.Загрузчиком 19 корм подается...

Номер патента: 1333635

Опубликовано: 30.08.1987

Авторы: Баженов, Растегин, Фролов

МПК: C01B 33/141

Метки: гидрозоля, диоксида, кремния

...и жидкого стекла и времени смешивания рассчитывают скорость равномерной подачи смолы 30 г/15 мин= 2 г возд. сух.смолы/мин и скорость равномерной подачи раствора жидкого стекла 19,8 мл/15 мин = 1,32 мл жидк,стекла /мин, т = 0,23 + (й - 4,7) /4,81 где- время смешивания реагентов, ч;д - заданный средний диаметр.частиц, нм.По известным массе катионообменной смолы, массе раствора жидкого стекла и времени смешивания рассчитывают скорости равномерной подачи смолы и жидкого стекла. Процесс ведут при перемешивании,.нагревании и рН.реакционной смеси 8,3 - 8,5, Золь отделяют от смолы и, определив содержание БО, определяют средний , диаметр частиц золя адсорбционным титрованием по известной методике.Мутность золя измеряют относительно...

Номер патента: 1328312

Опубликовано: 07.08.1987

Авторы: Афанасьева, Баженов, Королева, Репин, Родин

МПК: C02F 3/14, C02F 7/00

Метки: аэрирования, жидкости

...2 и отводящим 3лотками, закрепленную на дне бассейна центральную опору 4, поверхностный аэратор 5 и дополнительный поверхностный аэратор 6 с электродвигателями 7 и 8 Подвижный горизонтальный стержень 9 соединен с центральной опорой 4 через редуктор 10,имеющий электропривод 11. Коромысло12, в средней части которого размещен понтон 13, соединено шарниром 1430с подвижным горизонтальным стержнем.Лопасти 15 и 16 поверхностных аэраторов выполнены в форме спирали Архимеда с внутренними полостями 17 и18, заполненными воздухом или материалом легче воды. Вертикальная направляющая труба 19 понтона 13 имеетвнутреннюю обечайку 20, образующуюнаружную полость 21, заполненную воздухом или материалом легче воды, ивнутреннюю емкость 22 с входным...

Номер патента: 1328310

Опубликовано: 07.08.1987

Авторы: Баженов, Королева, Репин, Хантимиров

МПК: C02F 3/12

Метки: активным, вод, илом, сточных

...через выходные отверстия 30, компенсируются засчет прямого и обратного перетоковрабочей среды через уравнительныйпатрубок 32.В период повышения технологических нагрузок, вызываемого увеличением притока поступающих сточных вод, увеличением концентрации органических загрязнений или совокупностью указанных факторов, условие сохранения постоянства соотношения нагрузка: активный ил: растворенный кислород и поддержание его на оптимальном уров-. не выполняется в результате дополнительного включения в работу воздухонагнетателя 9 периодического действия и открытия перепускного клапана 33. В результате этого по напорной линии 43 кислородсодержащий газ(технический кислород или воздух, обогащенный техническим кислородом) подается к диспергаторам 41...

Номер патента: 1327859

Опубликовано: 07.08.1987

Авторы: Баженов, Клименок, Курочкин

МПК: A01K 9/00

Метки: поилка, сосковая

...комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к сельскому хозяйству, в частности к устройствам для выпаивания молодняка.Цель изобретения - повышение надежности работы сосковой поилки.На чертеже изображена сосковая поилка, разрез.Сосковая поилка содержит соединенный посредством буртика 1 с емкостью 2 для жидкого корма колпачок 3, внутри которого размещен гигроскопичный упругий элемент 4, взаимодействующий с буртиком 1. Элемент 4 имеет обратный клапан 5, установленный с возможностью взаимодействия с буртиком 1. Колпачок 3 выполнен в виде эластичного соска, а гигроскопичный упругий элемент 4 --...

Номер патента: 1326760

Опубликовано: 30.07.1987

Авторы: Баженов, Киржнер, Подсушный

МПК: F02M 51/00

Метки: управлением, форсунка, электромагнитным

...с каналом 23. Ширина проточки 27 выполнена так, чтобы при любом положении клапана-золотника 11 канал 24 сообщался с каналом 28 слива.По разветвляющемуся каналу 5 топливо поступает от аккумулятора давления к каналу 6 со стороны, где расположен запорный конус 12 клапана-золотника 11, и со стороны верхней части 13 клапана-золотника для обеспечения гидравлического равновесия клапана-золотника. По каналу 5 топливо поступает также и проточке 25.Форсунка работает следующим образом.При отсутствии управляющего импульса,подаваемого на соленоид 14 клапана-золотника 11, запорный конус 12 последнего закры 0 вает канал 7 подачи топлива в подыгольную камеру 8 (клапан-золотник 11 находитсяв крайнем нижнем относительно корпуса 1форсунки положении).В это...

Номер патента: 1323119

Опубликовано: 15.07.1987

Автор: Баженов

МПК: A63F 9/08

Метки: головоломка, логическая

...кассеты с направляющими каналами и заполняющие направляющие каналы с образованием по меньшей мере одной свободной ячейки игровые элементы, установленные с воэможностью перемещения на свободную ячейку, при этом каждый направляющий канал имеет переходную часть на боковой поверхности кассет, о т л ич а ю щ а я с я тем, что, с целью повышения занимательности, каждый направляющий канал имеет дополнительные радиальные части, при этом радиальные части каналов соседних кассет соединены между собой отверстиями, диаметр которых равен диаметру игровых элементов. 1 13231Изобретение относится к занимательным играм-головоломкам.Цель изобретения - повышение занимательности.На фиг. 1 изображена головоломка,вид сверху; на фиг. 2 - разрез А-Ана фиг. 1;...

Номер патента: 1321428

Опубликовано: 07.07.1987

Авторы: Баженов, Билкун, Бобков, Голдовская, Казаков, Перистый, Соловьева

МПК: A62D 1/02

Метки: пенообразователя, пожаров, тушения

...30 С проводят очистку полученногопродукта от несульфированнь 1 х (олеофильных) соединений экстракций бензином (экстракционный, 1-=70 - 90 С). Экстракцияпроводится на установке непрерывного действия. Для предупреждения возможногообразования эмульсии в процессе экстракции предварительно к раствору неочищенного продукта доба вляк)т изо-пропил о выйспирт в количестве 50 мл.Принцип работы непрерывного экстрактора заключается в следующем: при нагревании (80 С) происходит испарение экстрагента (бензина), пары его конденсируются вхолодильнике. Конденсат поступает по переточной трубке в нижнюю часть экстракционной колонки. Ввиду того, что плотность бензина значительно ниже (дбензина==0,725) плотности водно-спиртового раствора очищаемого...

Номер патента: 1318927

Опубликовано: 23.06.1987

Авторы: Баженов, Куц, Маевский, Негребецкая

МПК: G01R 25/00

Метки: следящий, фазометр

...за период сигнала на входе 3 следящего фазометра. БСЦЦ 5 определяет количество М долей фазового цикла, равных 2 л/2 , содержащих в полном сдвигеР между сигналами на входах 2 и 3 устройства, т.е.4 О выполняет грубое измерение фазового сдвига Р, Полученный на выходе БСЦЦ 5 код, а также код старших К-разрядов с выхода фазометра 1 поступают на входы БС 13, который формирует на 45 своем выходе коды числа Н в соответствии с выражением (1). Значения Б и ЬН, полученные соответственно на выходах БСЦЦ 5 и фазометра 1, передним фронтом импульса с выхода форми рователя 8 переписываются в регистр 16.БСЦЦ 5 (фиг. 2) работает следующим образом. Перед началом работы происходит начальная установка счет чиков 17 и 18 импульсов сигналом, поступающим с...

Номер патента: 1317441

Опубликовано: 15.06.1987

Авторы: Баженов, Карнаух, Тимонькин, Ткаченко, Топорков, Харченко

МПК: G06F 11/18

Метки: восстановления, микропроцессорной, системы

...каналов. Работа устройства в первом режимепроисходит следующим образом,После подачи питания с выхода 50блока 10 задания режима формирователи 16 и 17 выдают сигналы заданнойдлительности. При этом происходит обнуление регистра 4, а через элементИЛИ 32 запускается формирователь бдлительности импульса сброса. Сигналс выхода формирователя 6 поступаетна выход 41 устройства (на правый илевый каналы) и на вход мажоритарного элемента 15.Элемент 15 осуществляет мажоритирование сигналов установки своего,левого (вход 38.1) и правого (вход38.2) каналов и производит обнулениемикропроцессора своего канала (данный выход устройства условно не показан), а также регистров 2 и 3. Нулевым сигналом с первого выхода регистра 3 устанавливается в...

Номер патента: 1304156

Опубликовано: 15.04.1987

Авторы: Баженов, Дворак, Носов

МПК: H02P 1/26

Метки: асинхронного, пуска, электродвигателя

...7 - точка 6, Конденсатор 17 заряжается по цепи: точка 5 - контакт 4 - конденсатор 17 - диод 18 - резистор 22 и динистор 9 - диод 8 - . резистор 7 - точка 6. Конденсаторы 10, 13 и 17 заряжаются до напряжения, ограниченного стабилитронами 11, 14 и 27 соответственно. Запускаемые с генератора 30 импульсы периодическиоткрывают транзистор 15, через который заряженный конденсатор 10 подключается к управляющему электроду симистора 29, при этом симистор поддерживается в открытом состоянии дотех пор, пока не произойдет срыва генерации генератора 30 импульсов. Втаком состоянии устройство находится до тех пор, пока не происходит отключение магнитногс пускателя кнопкой 2 "Стоп" или дс момента исчезновения напряжения источника питания.Принажатии...

Номер патента: 1301421

Опубликовано: 07.04.1987

Автор: Баженов

МПК: A63F 9/08

Метки: головоломка, логическая, объемная

...игровые слои 6, на торцах опоры и охватывающие торцовые слои - дополнительные игровые слои 7.Все игровые слои закреплены на опоре посредством кольцевых пазов 8 и выступов 9, обеспечивающих их вращение относительно продольной оси опоры, Внутренняя поверхность дополнительных игровых слоев выполнена в форме тела вращения, например цилиндрической. Дополнительные игровые слои могут быть выполнены высотой, отличающейся от высоты торцового игрового слоя,Игра осуществляется следующим образом.Вращением игровых слоев 5 и 6 или 7 относительно продольной оси опоры и полу- цилиндров 1 или 2 вокруг оси шарнира 3 подбирают игровые элементы 4 в соответствии с игровыми метками.Формула изобретения1, Объемная логическая головоломка,содержащая...

Номер патента: 1295106

Опубликовано: 07.03.1987

Автор: Баженов

МПК: F16H 29/00

Метки: автоматический, вращающего, инерционный, момента, трансформатор

...транспортныхсредств.Цель изобретения - упрощение конструкции трансформатора.На чертеже изображена кинематическая схема автоматического инерционного трансформатора вращающего момента.Автоматический инерционный трансорматор содержит корпус 1, входной 15и выходной 3 валы, импульсатор 4,включающий ведущее 5 и ведомое 6 звено, два механизма 7 и 8 свободногохода (МСХ), планетарный механизм,имеющий центральные колеса 9 и 10 и 20водило 11 с сателлитами 12,Центральное колесо 9 соединено сведомым звеном 6, а центральное колесо 10 - с выходным валом 3, водило11 посредством МСХ 7 связано с ведомым звеном 6, а посредством МСХ 8 -с корпусом 1,При подводе вращения к входномувалу 2 от двигателя (не показан),приводящего в действие импульсатор ЗО4,...

Номер патента: 1293212

Опубликовано: 28.02.1987

Авторы: Баженов, Голиченков, Котельников, Редикульцев

МПК: C12M 1/00

Метки: аппаратуры, жидких, сред, стерилизации

...герметичного сосуда 7 жидкостью. Как только уровень жидкости достигнет датчика 11 уровня, сигналы с выходов формирователя с задержкой 15 иэме:нятся на противоположные.Сигнал логического "0" с инверсно го выхода формирователя с задержкой 15 через усилитель мощности 23 закроет входной клапан 8 и дополнительный клапан 9.Сигнал логической "1" с прямого выхода формирователя с задержкой 15 и сигнал логической "1" с выхода формирователя 14 и датчика 12 температуры через схему совпадения 16 установят триггер 19 в состояние логичес кой "0".Сигнал логической "0с выхода триггера 19 через схему синхронизации 20 поступает на схему совпадения 17 и через усилитель мощности 21 включает нагреватель 13,Схема синхронизации 20 служит для синхронизации...

Номер патента: 1291551

Опубликовано: 23.02.1987

Авторы: Баженов, Королева, Попкович, Репин

МПК: C02F 3/02, C02F 3/12

Метки: биохимической, вод, сточных

...направляется за пределы сооружения, а уплотненный активный ил по трубопроводам 46 и 45 - на утилизацию. Особенностью аэротенков, работающих с эжекторными аэраторами, является значительное измельчение илового хлопка (гомогенизация), что положительно влияет на скорость окисления органических загрязнений, так как при этом снижается сопротивление массопередачи питательных веществ, в роли которых выступают органические загрязнения, в протоплазму клетки.ФС другой стороны, измельченный ил практически утрачивает способность к гравитационному разделению, задачу которого может выполнить взвешенный слой осадка или активного ила. Использование в одном устройстве двух указанных условий позволяет с наибольшей полнотой реализовать технологические...

Номер патента: 1291550

Опубликовано: 23.02.1987

Авторы: Баженов, Королева, Репин

МПК: C02F 3/02, C02F 3/12

Метки: биохимической, вод, сточных

...аэротенка 5, В этот период крайнее положение роликовой тележки 22 находится в непосредственной близости от рециркуляционной камеры 16 (фиг.1, 20 пунктиром указано нахождение роликовой тележки в крайних положениях).В период увеличения притока сточных вод производят включение воздухо- дувок 21 управляемой системы аэрации, 25 соединенных воздухопроводами 20 с среднепузырчатыми диспергаторами 19 периодического действия, в результате чего вводится в работу рециркуляционная камера 16, обеспечивая рецир куляцию иловой смеси. При этом увеличенная притоком часть сточной жидкости переливается через разделительную перегородку 41 и по обводному лотку 38 через впускное отверстие 40 посту пает в реактиватор 9, образуя поток предварительно...

Номер патента: 1289733

Опубликовано: 15.02.1987

Авторы: Андреев, Баженов, Зенкович, Кравцов, Степенский

МПК: B61L 23/16

Метки: рельсовая, цепь

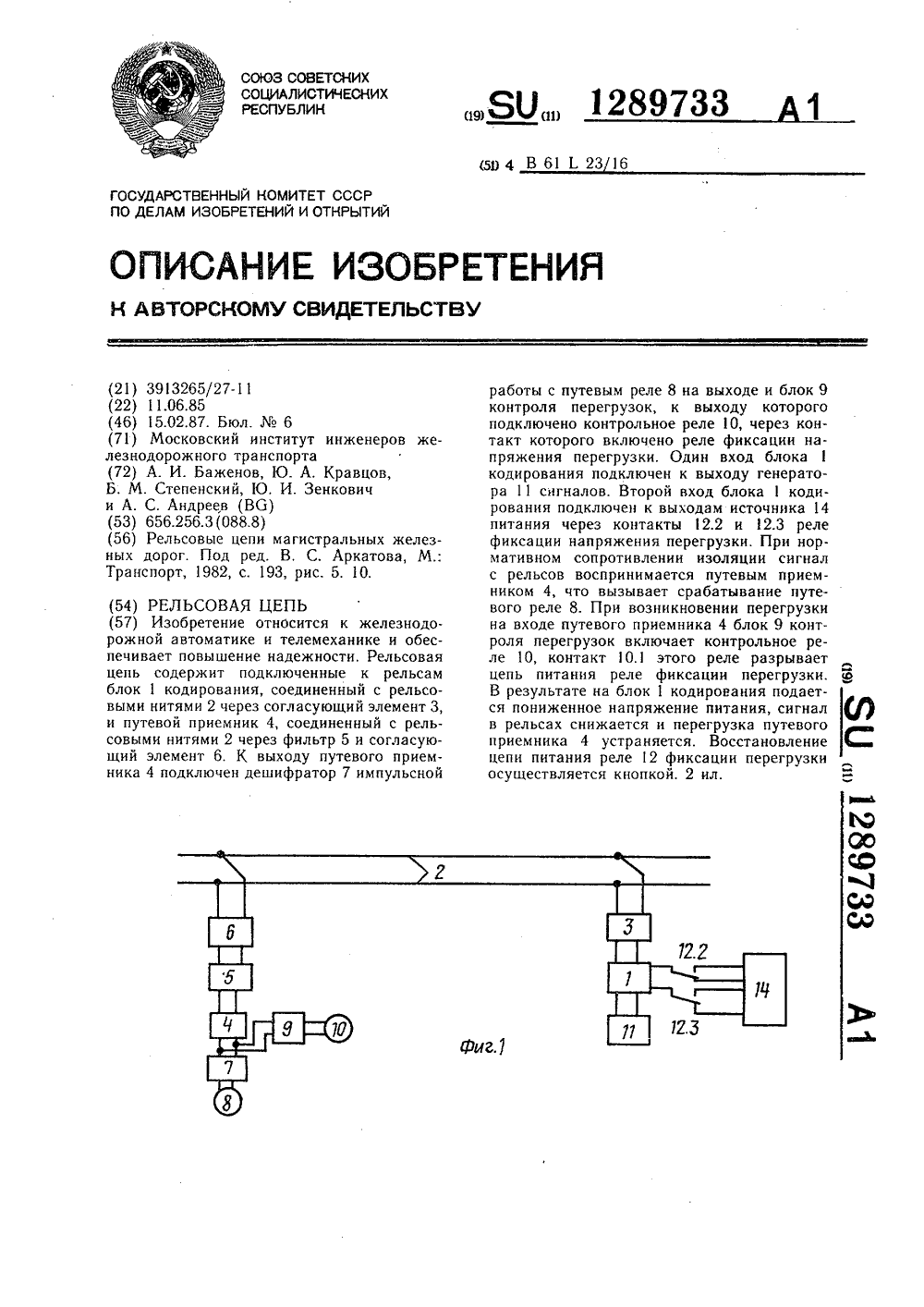

...и телемеханике, в частности к устройствам контроля свободности участков пути.Цель изобретения - повышение надежности.На фиг. 1 представлена функциональная схема рельсовой цепи; на фиг, 2 - принципиальная схема включения реле фиксации напряжения перегрузки.Рельсовая цепь содержит подключенные 10 к рельсам на одном конце блок 1 кодирования, соединенный с рельсовыми нитями 2 через согласующий элемент 3, а на другом конце путевой приемник 4, соединенный с рельсовыми нитями 2 через фильтр 5 и согласующий элемент 6, К выходу путевого приемника 4 подключен дешифратор 7 импульсной работы с путевым реле 8 на выходе и блок 9 контроля перегрузок, к выходу которого подключено контрольное реле О с контактом 10.1, Один вход блока 1...

Номер патента: 1287981

Опубликовано: 07.02.1987

Авторы: Баженов, Климов

МПК: B23B 31/20

Метки: патрон, цанговый

...опоры 5 и связанной сней пластины 4 лежат в одной плоскости,параллельной оси вращения патрона и отстоящей от этой оси на расстоянии, равномполовине диаметра зажимаемого изделия,Вылет с опоры 5 превышает вылет Ь пластин 3. Минимальная величина этого превышения определяется необходимостью исключения касания пластин 3 и опоры 5, а мак- З 5симальная - компактностью конструкциипатрона. Для обеспечения высокой степениточности центрирования гибкого нитевидного изделия 7 пластины 3, 4 и опору 5 присборке выставляют симметрично относительно оси вращения патрона, например, припомощи контрольного жесткого стержня(не показан) малого диаметра. Стерженьвставляют по центрирующей посадке в отверстие а цанги 2.А-А Патрон работает следующим...

Номер патента: 1287161

Опубликовано: 30.01.1987

Авторы: Баженов, Карнаух, Самарский, Тимонькин, Ткаченко, Топорков, Харченко

МПК: G06F 11/26

Метки: микропроцессорной, системы

...проверки значения логического условия, то работа, устройства будет осуществляться следующим образом.В сумматоре 10 произойдет форми рование требуемого значения кода1адреса команды перехода путем алгебраического сложения кода адреса команды условного перехода и константы ц 2". Фактическое значение адре - 40 са команды поступает на вход 35 адреса устройства. В блоке 7 сравнения осуществляется сравнение требуемого и фактического значения кодов адресов команды перехода, Если 45 сравниваемые адреса равны между собой, то работа устройства будет продолжена. В противном случае блокирована.50Устр 6 йство для контроля микропроцессорной системы функционирует следующим образом.В исходном состоянии все элементы памяти находятся в нулевом состоянии...

Номер патента: 1285135

Опубликовано: 23.01.1987

Автор: Баженов

МПК: E05B 55/14

Метки: врезной, дверной, замок

...от конкретной конструкции корпуса замка.При открывании двери изнутри поворачивают вниз внутреннюю ручку 7,при этом поворачивается втулка 9,которая своим выступом 11 нажимаетна выступ 12 втулки 10, поворачиваяее, тем самым поворачивается управляющий кулачок 4, который устанавливает ригель 2 - дверь открыта. При этом ручка 8 может поворачиваться только под действием собственного веса, поскольку управляющий кулачок 4 находится в пазу 5 ригеля и ригель в этом случае не взаимодействует с ручкой 8, т.е. удара в руку, держащую ручку 8, при захлопывании двери не происходит. Аналогично не бу-. дет удара .в руку Ри захлопывании двери изнутри, поскольку ручка 7 в этом направлении не взаимодействует с ручкой 8, а последняя не взаимодействует с...

Номер патента: 1283760

Опубликовано: 15.01.1987

Авторы: Баженов, Карнаух, Самарский, Тимонькин, Ткаченко, Топорков, Харченко

МПК: G06F 9/06

Метки: микропроцессорной, системой

...В соответствиис этим на соответствующих выходахпервой группы элементов И 7.1 - 7.Мили второй группы элементов И 8,1Я.М разрешено формирование единичныхсигналов, По этим сигналам осуществляется обращение (считывание илизапись информации) в выбранный дешифратором 5 блок 1. памяти. В процессе функционирования микропроцессора при его обращении к первомублоку 1,1 памяти содержимое счетчика 3 равно нулю, Возбужденным является первьй выход второго дешифратора 5, единичньй сигнал на выходекоторого обусловливает работу первогоэлемента И 7,1 первой группы. Послетого, как на адресном входе 13 устройства устанавливается код адресапоследней ячейки первого блока 1.1памяти на выходе первого дешифратора 4 Формируется единичный сигнал,В результате этого...
