Модель дуги сети

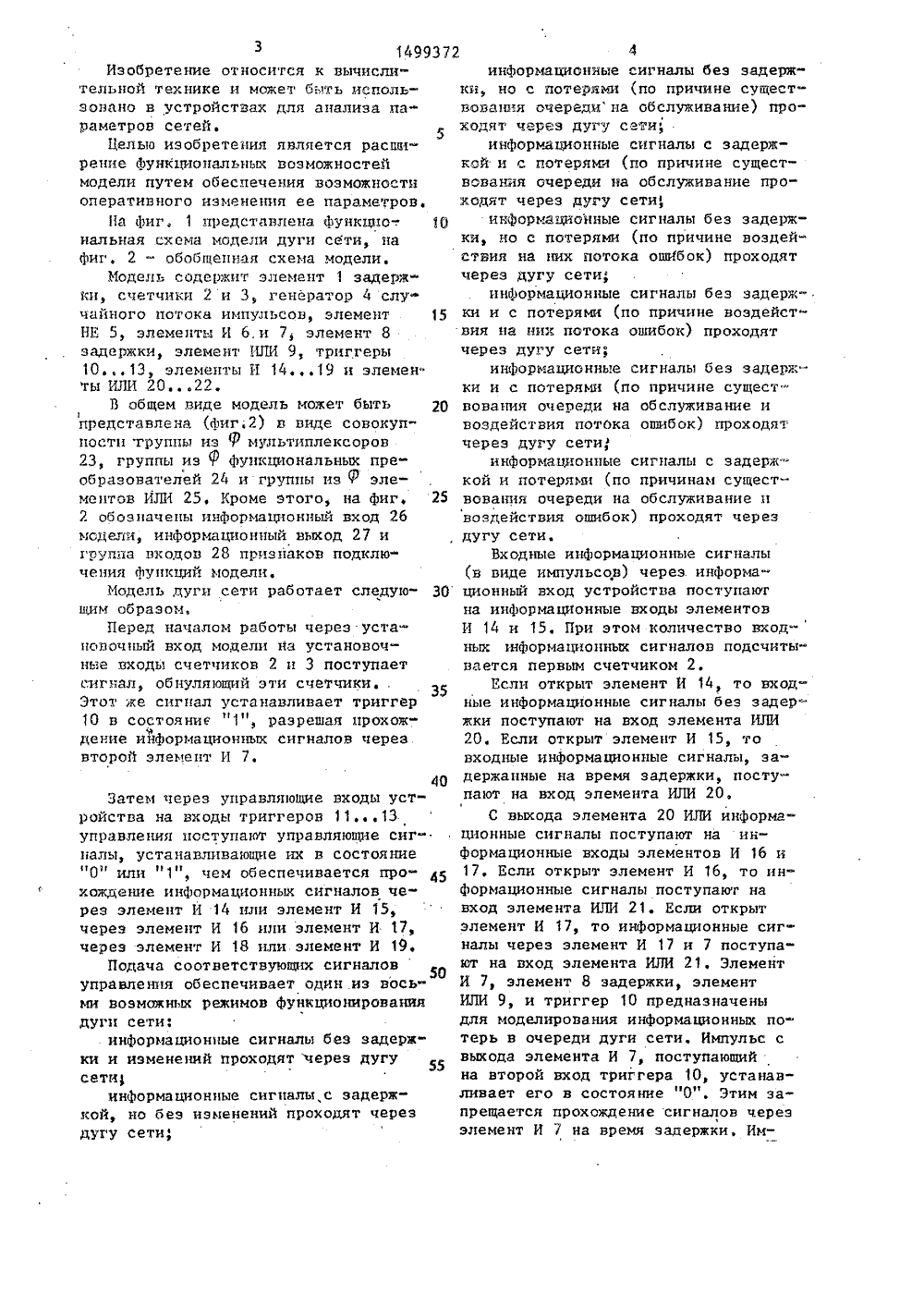

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 04 006 ПИСАНИЕ ИЗОБРЕТВТОРСКОМУ СВИДЕТЕЛЬСТВУ И(57) Изобр вычислител зо исполлиза а изо фун ени г ел ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИПРИ ГКНТ СССР 54) МОДЕЛЬ ДУГИ СЕТИ тение относится к области ной техники и может быть о в устройствах для анаетров сетей. Цельюявляется расширение ных воэможностей моети за счет обеспечения,ЯО 1499372 воэможности оперативного измененияее параметров. Модель содержит эле-.мент 1 задержки, счетчики 2 и 3, генератор 4 случайного потока импульсов, элемент НЕ,5, элементы И 6, 7,элемент 8 задержки, элемент ИЛИ 9,триггеры 1013, элементы И 1419и элементы ИЛИ 2022. Элемент 1 задержки моделирует время передачи информации по дуге сети, элементы 710 моделируют потерю информационныхсигналов по причине существованияочереди на обслуживание, совокупность элементов 46 моделирует воздействие на информационные сигналыслучайного потока ошибок. Изменяясостояние ("0" или "1") триггеров1113 удается получить восемь режимов работы модели, каждый из которыххарактеризуется своей совокупностьюпараметров, 2 ил,3 149937Изобретение относится к Вычислительной технике и может бьть использовацО В устройствах для анализа па"раметров сетей.Целью изобретения является расширение Функциональных возможностеймодели путем обеспечения возможностиоперативного измеце 1 Н 1 л ее параметров.Па Фиг. 1 представлена Функццо". 10нальная схема модели дуги сети, цаФиг. 2 - обобще 1 гнал схема модели.Модель содерж 1 гг элемент 1 задержки, счетчики 2 и 3, генератор 4 случайного потока импульсов, элемент 15НЕ 5, элементы И б.и 7, элемент 8задержкиУ элемент ИЛИ 9 триггеры1013, элементы И 1419 и элемен.ты ИЛИ 2022,В общем виде модель может быть 20представлена (Фиг.2) в виде совокуп"ности группы из 9 мультиплексоров23, группы из У Функциональных преобразователей 24 и группы из У элементов ИЛИ 25, Кроме этого, на фиг, 252 обозначены информационный вход 2 бмодели, информационный ВыхоД 27 игруппа входов 28 признаков подключения Функций модели.Модель дуги сети работает следую" 30щим образом,Перед началом работы через установочный Вход модели На установочные входы счетчиков 2 ц 3 поступаетсигцал, обнуллющий эти счетчикиЭтот же сигнал устанавливает триггер10 в состояние "1", разрешал прохождение информационных сигналов черезвторой элемент И 7.40Затем через управляющие входы устройства на входы триггеров 1 113управления поступают управляющие сигналы, устацавливаюв 1 е их в состояние"0" или "1", чем обеспечиваетсл прохождение информационных сигналов через элемент И 14 или элемент И 15,через элемецт И 16 или элемент И 17,через элемент И 18 или элемент И 19.Подача соответствующих сигналовуправлен 11 я обеспечивает один из восьми Возможн 1 Б режимоВ ФункционироВания ЛУги сети:информационные сигналы без задерж"ки и изменений проходят через дугу 55сетщинформационные сигналы,с задержкой, но беэ изменений проходят черездугу сети,информационные сигналы беэ эадерж" ки, но с потеряь 61 (по причине сущест- вова 1 п 1 Я очереди на обслуживание) прохОдят через дугу сетифинформационные сигналы с задержкой и с потерями (по причине существования очереди на обслуживание про ходят через дугу сетиинформационные сигналы без задержки, но с потерями (по причине воздействия на них потока ошИбок) проходят через дугу сети,информационные сигналы без задержки и с потерями (по причине воздействия ца них потока ошибок) проходят через дугу сети;информационные сигналы без задержки и с потерями (по причине существования очереди на обслуживание и воздействия потока ошибок) проходят через дугу сетиюинформационные сигналы с задерж-. кой и потерями (по причинам существования очереди на обслуживание и воздействия ошибок) проходят через дугу сети,Входные информационные сигналы(в виде импульсов) через информационцый вход устройства поступают на информационные входы элементовИ 14 и 15. При этом количество вход-ных жформациоцных сигналов подсчиты" вается первым счетчиком 2.Если открыт элемент И 14, то входные информационные сигналы без задержки поступают на вход элемента ИЛИ 20. Если открыт элемент И 15, то входные информационные сигналы, задержанные на время задержки, поступают на вход элемента ИЛИ 20.С выхода элемента 20 ИЛИ информационные сигналы поступают на информационные входы элементов И 1 б и 17. Если открыт элемент И 1 б, то инФормационные сигналы поступают на вход элемента ИЛИ 21. Если открыт элемент И 17, то информационные сигналы через элемент И 17 и 7 поступают на вход элемента ИЛИ 21. Элемент И 7, элемент 8 задержки, элемент ИЛИ 9, и триггер 10 предназначеныдля моделирования информационных потерь в очереди дуги сети, Импульс с выхода элемента И 7, поступающий на второй вход триггера 10, устанав"ливает его в состояние "0", Этим запрещается прохождение сигналов через элемент И 7 на время задержки. Им 1499372пульс с выхода элемента 8 устанавливает триггер 10 в состояние "1". Темсамым вновь разрешается прохождение.сигналов через элемент И 7,С выхода элемента ИЛИ 21 информационные сигналы поступают на информационные входы элементов И 18 и 19.Если открьгг элемент И 18 то информационные сигналы поступа 1 от на вход 1 Оэлемента ИЛИ 22, Если открьгг элементИ 19, то информационные сигналы черезэлементы И 19 и 6 поступают на входэлемента ИЛИ 22, В случайные моментывремени появления импульсов,.".з управляющем входе первого элемента И бзапрещается прохождение сигналов через элемент И б. Тем самым моделируется процесс информационных потерь(по причине воздействия на моделируемый процесс потока ошибок),С выхода элемента ИЛИ 22 информацисннь 1 е сигналь 1 поступаОт на выхОдмодели. При этом количество выходныхинформав 1 онных сиг налов подсчнтыва 25ется вгорым счетчиком 3 импульсов.Работа модели, представленной наФиг, 2, аналогична работе модели,представленной на фиг. 1. Под мультиы 1 ексором 23 понимается совокупностьтриггера 11 (12, 13) и элементов И 14и 15 (16 н 17 или 18 и 19) с соот"ветствующ 1 пдч Функциональными связями, а под функциональным реобразователек 24 - любая совокупность блоков(например, в модели согласно фиг.1элемент 1 задержки или элементы710 с соответствующими Функциональнымн связями, или элементы 46с сООтзетствующими Функциональными 4 Освязяьи, или совокупности блоков),которая изменяет параметры входногосигнала н соответствии с моделируемым параметром дуги сети.Представленная на фиг, 2 модельсети, кроме временного моделированияпараметров дуги сети (когда параметры реального объекта моделируютсяс помощью временныхизменений параметров входного (входных) импульса(импульсов) - изменения его длитель"ности, задержки, разбиения на несколько сигналов или соединения нескольких сигналов в один, с суммарной длительностью и т.п.), позволяет без изменения структуры связейиспользовать цифровое моделирование(когда на вход модели подают цифровой код, величина которого отражаетмодельное время), в случае которогоэлементы ИЛИ 25 должны бить замененына блоки элементов ИЛИ, разрядностьинформационных входов которых должна соответствовать разрядности кодапредгтавления модельного времени,или аналоговое моделирование (когдана вход модели подают аналоговую величину, например. напряжение, ток,давление или т,п. величины), в случае которого элементы ИЛИ 25 должныбыть заменены на блоки выбора максимума.Формула из обретения Модель дуги сети, содержащая группу из Ч функционалЬных преобразователей, где У - максимальное количество параметров, характеризующих мо-, дель, о т л и ч а ю щ а я с я тем; что, с целью расширения функциональных возможностей модели путем обеспечения возможности оперативного изменения ее параметров, в нее введены группа из Р мультиплексоров и группа из 9 элементов ИЛИ, причем информационный вход устройства подключен к информационному входу первого мультиплексорй, первый выход К-го мультиплексора (К=1 Ф йод" ключен к информационному входу К-го Функционального преобразователя, выход которого подключен к первому входу К-го элемента ИЛИ группы, вход признака подключения К-й функции модели подключен к управляющему входу К-го мультиплексора группы, второй выход которого подключен к второму входу К-го элемента ИЛИ группы, выход которого (КР) подключен к информационному входу (К+1) -го.мультиилексора группы, выход 9 ;го элемента ИЛИ-группы является информационным выходом модели.1499372 Составитель АМиктор В. Петраш Техред Л.Сердюко орректор Т.Мал оизводственно-издательский комбинат "Патент", г.ужг ул. Гагарина,10 аказ 4696/49 Тираж 668 ПодписноеНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5
