B21F — Обработка проволоки и изготовление изделий из нее

Номер патента: 764800

Опубликовано: 23.09.1980

Авторы: Вовк, Титов

МПК: B21F 1/00

Метки: гибки, отрезки, проволочных

...1; на. фиг.З се 1 ение Б-Е на фиг. 1; на фиг. 4 возможные формы полученных изделий; на фиг. 5 - вид по стрелке В на фиг,1 и установка матрицы.устройство содержит спаренные пуансоны 1 и 2 с геликоидными поверх- ностями,;размещенные на верхней плите штампа 3. На нижней плите штампа 4 размещены спаренные оправки 5 и 6, матрица 7 и упор 8 для заготовки 9. Пуансон 1 имеет конечную скошенную режущую кромку 10 и вертикальный паз 11, а пуансон 2 - тьлько вертикальный паз 11Устройство работает следующим образом.Когда сПаренные пуансоны 1 и 2 (см.фиг,4) находятся в крайнем верхнем положении, проволочная заготовка 9 подается в матрицу 7, ось которой смещена по отношению к оси пуансонов 1 и 2 на величину Ь, зависящую от диаметра обрабатываемой...

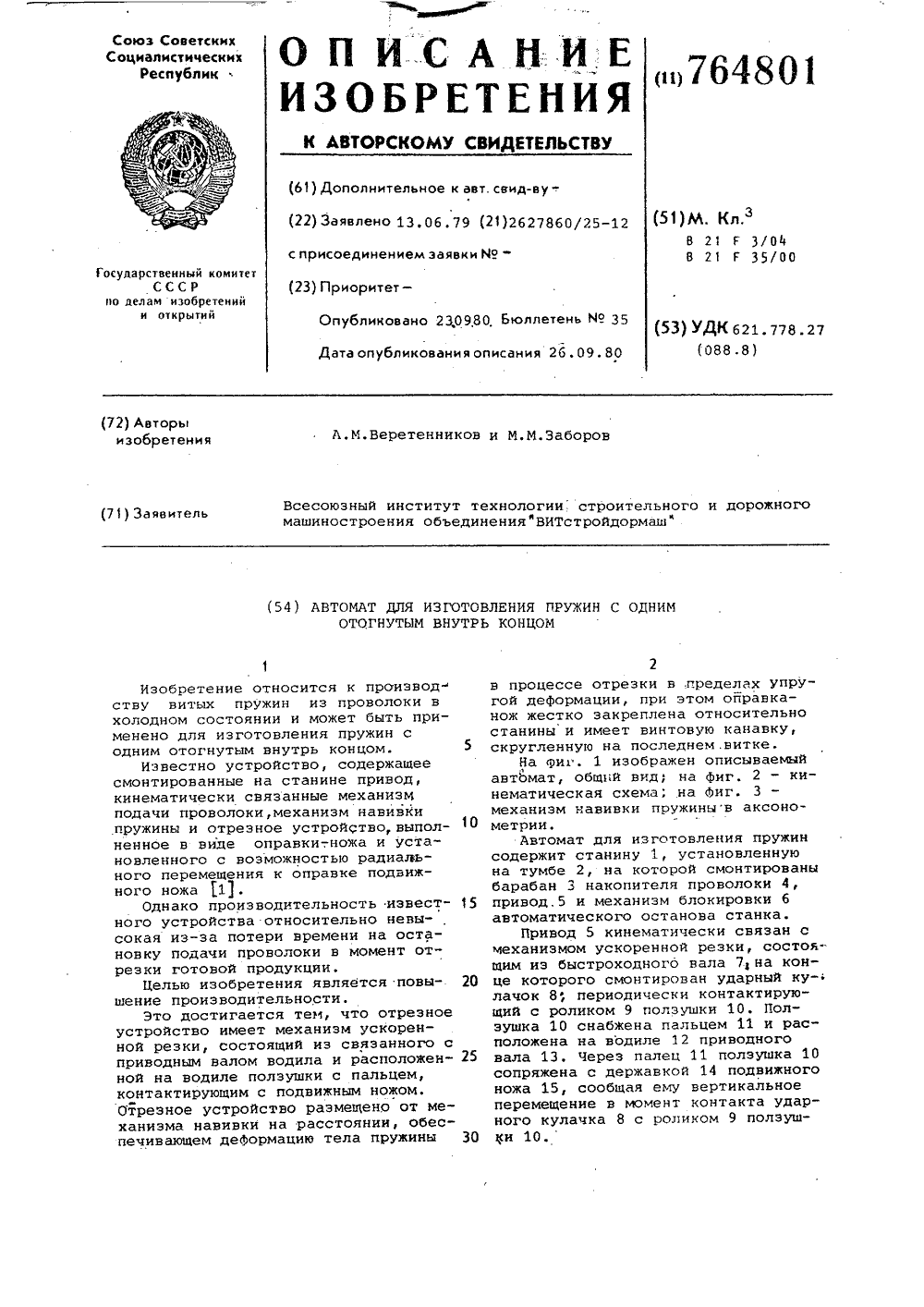

Номер патента: 764801

Опубликовано: 23.09.1980

Авторы: Веретенников, Заборов

МПК: B21F 3/04

Метки: автомат, внутрь, концом, одним, отогнутым, пружин

...на приводном валу 18 и подпружиненным пружиной 21.На станине 1 смонтирован механизм22 навивки пружин, содержащий специальную оправку 23, упорный штифт24 и шаговую лапку 25.Механизм навивки 22 находится от отрезного устройства 26 на расстоянии , обеспечивающем деформацию тела пружины в процессе отрезки в пределах упругой деформации.Отрезное устройство 16, имеющее механизм ускоренной резки, состоит из державки 27, внутри которой припомощи болтов 28 закреплена неподвижная оправка-нож 29 с винтовой канавкой 30, предназначенной для ориентации витка пружины в зонеотрезки.Винтовая канавка 30 оправки-ножа29 имеет на последнем витке скругленную кромку 31 и режущую кромку32, которые предназначены для одновременной подгибки конца витка...

Номер патента: 764802

Опубликовано: 23.09.1980

Авторы: Алимов, Жортуылов, Оразбеков, Погуляев, Сеитбеков

МПК: B21F 15/04

Метки: крепления, опоре, проволоки

...ввернуты втулки 9, Фиксируемые гайкой 10. В этихвтулках свободно установлены вторыевтулки 11, на внутренних концах которых установлены пружины 12, упирающиеся во втулки 9. Между несущейрамой и основной кареткой установлен 30 гидроцилиндр 13 для перемещения последней. Привод зубчатых секторов осу ществляется от гидроцилиндра 14 через реечную 15 и цепную 16 передачи и шестерни 17,Работа агрегата осуществляется следующим образом.Агрегат подъезжает к месту обвязки стержней (стержня и ограждающей проволоки) пастбищной изгороди. Конец обвяэочной проволоки с катушки 2 пропускается через механизм правки 3 и механизм подачи 4 в механизм резки 5, Затем включается механизм подачи 4, который подает обвязочную проволоку во втулки 11 зубчатых...

Номер патента: 764803

Опубликовано: 23.09.1980

Авторы: Житный, Черкасов

МПК: B21F 35/00

Метки: пружин, торцов, фрезерования

...для фрезерования торцов пружин имеет установленное настоле карусельно-фрезерного станкаоснование 1, на котором размещеныразжимные оправки 2, служащие дляусъановки и закрепления пружин 3.Оправка 2 состоит из корпуса 4,ба-эирующих поверхностей 5, центрирующейэажимной планки б, приводимой в движение через сиСтему рычагов 7,8,9,штока 10, рычага 11, гидроцилиндра12, рычага 13 для закрепления крайнего витка пружины 3, Для установкипружины 3 по высоте оправка 2 снабжена регулируемым упором 14,указателем 15 высоты пружины, краном управления 16, включающим посредством кулачков 17 коллектор 18.Устройство работает следующим образом,На оправку 2 устанавливается пружина 3 такчтобы конец витка пружины 20находился против рычага 13. С...

Номер патента: 764804

Опубликовано: 23.09.1980

Авторы: Жихарев, Прохоров, Смирнова

МПК: B21F 45/12

Метки: автомат, крючков, рыболовных

...направляющие 25 меха" ниэма подачи заготовки шарнирно закреплены на полэуне 26, имеющем возвратно-радиальное перемещение с помощью рычага 27 и зубчатых реек,28 от распределительного вала 3 относительно центральной оправки 29, закрепленной на полэуне.Полэун 26 имеет возвратно-посту" пательное движение вдоль оси автомата от рычага 30, кинематически свя.- занного с распределительным валом 3,Под направляющими 25 на расстоянии от них меньше диаметра заготовки установлен упор 31, взаимодействующий с заготовками при возвратно-поступательном перемещениинаправляющих 25 ползуном 26.Механизм 24 образования крючкавыполнен в виде пуансонов-призм,осуществляющих разворот концов крючка на определенный угол и совершающих от приводного вала 3...

Номер патента: 766711

Опубликовано: 30.09.1980

Авторы: Беляев, Першиц, Сучков

МПК: B21F 1/00

Метки: автомат, гибочно-штамповочный

...центральную шестерню, состоящую из наружного зубчатого венца 1, жестко и концентрично спаренного с внутренним зубчатым венцом 2 и имеющего равное с ним число зубьев и больший модуль, оси-втулки 3 с подшипниками 4 качения, которая закреплена между двумя плитами 5 и 6, приводной звездочкой 7, связанной с электродвигателем, и шестерни 8, паразитной шес766711 Формула изобретения Риг 1 терни 9, связанной с центральной шестерней, причем плиты 5 и 6 имеют гнезда 10и 11. Для правки материала имеется правильное устройство 12,В гнездах 10 и 11 плит 5 и 6 закреплены механизм 13 подачи, механизм 14 штамповки, гибочные ползуны 15, внутренние ползуны 16 и гибочные ползуны 17. Привод осуществляется от электродвигателя 18.Все механизмы смонтированы на...

Номер патента: 766712

Опубликовано: 30.09.1980

Авторы: Маврович, Ратнер

МПК: B21F 1/00

Метки: двойного, кольца, концами, петли, провода, скрутки, скрученными, форме

...свободно сидит на шпинделе 11 и имеет собачку 12, находящуюся в зацеплении с храповым колесом 13, жестко сидящим на шпинделе 11. На каждом выступающем из корпуса конце шпинделя закреплены: в редукторе 4 оправка 14, в редукторе 5 - поводок 15 с отверстием для установки провода, скручиваемого в петлю. Поводки и оправки имеют впадину, в которую входит зуб стопорящих собачек 16,76671зВ редукторе 4 между рейкой 7 и шестернями 10 установлены паразитные шестерни 17.Подвод сжатого воздуха к пневмоцилиндру 3 осуществляется через полый шток от крана управления 18.На редукторе 5 установлена планка 19 ф с тремя фиксирующими пружинами 20 для крепления провода, На оправке 14 имеется захват 21, а в шпинделе имеется отверстие 22 для провода.1...

Номер патента: 766715

Опубликовано: 30.09.1980

Автор: Горячев

МПК: B21F 37/00

Метки: колец, непрерывного

...соприкасаясь с его торцовой поверхностью.На рычаге установлена пружинная скоба, которая обеспечивает навивку спирали в один ряд.На фиг. 1 показан пример конкретного выполнения указанного устройства; па фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.Устройство имеет корпус 1 с установленным на двух подшипниках шпинделем 2, насаженным на него шкивом 3 с резиновым кольцом 4, взаимодействующим с кулачком 5, для передачи шпинделю вращающегося движения от привода, например электродвигателя.На конце шпинделя 2 закреплена сменная оправка 6 круглого, квадратного или другого сечения для навивания на нее пруткового припоя. Оправка проходит сквозь отверстие рычага 7 и амортизатора 8, закрепленного на рычаге. Рычаг 7 при...

Номер патента: 768525

Опубликовано: 07.10.1980

Автор: Зондберг

МПК: B21F 1/00

Метки: проволоки, фасонных

...50 представляется возможным. Кроме того, необеспечивается наружная фиксация сформированного кольца на формообразующейоправке в момент отвода формообразующих шаблонов, что вследствие сцепленияматериала изделия с формообразующимишаблонами в месте стыка кольца при отводе шаблонов происходит растягив аниекольца вокруг формообразующей оправки итем самым нарушается форма готового изделия. Этот недостаток может быть в некоторой степени ослаблен смазкой с цельюпредотвращения сцепления. Но полностьюисключить нарушение формы изделия неудается, что приводит к нарушению режима работы, порче материала и необходимости визуального контроля за работой автомата.Цель изобретения - расширение технологйческих возможностей устройства путемобеспечения...

Номер патента: 772656

Опубликовано: 23.10.1980

Авторы: Лысенко, Натанзон, Темянко, Ходалев

МПК: B21F 1/06

Метки: гибкой, кольцевых, переходной, трех

...10, связанном с приводом 12 возвратно-поступательногоперемещения, тяг 13, жестко закрепленных на ползуне 10, и узла фиксации в рабочем положении ползуна 8.Тяги 13 свободно проходят через неподвижную промежуточную плиту 3 иполэун 8 и имеют в нижней части упоры 14. Узел Фиксации в рабочем положении ползуна 8 выполнен в виде кли- э 5на 15, снабженного индивидуальнымприводом 16 возвратно-поступательного перемещения.Устройство работает следующим образом. 60В исходном положении ползун 8 находится в нижнем положении, а ползун10 в среднем между верним и нижнимположениями, При этом зазор междуупорами 14 в нижней части тяг 13 и ползуном 10 выбран. Подача мерной заготовки осуществляется на матрицу 7, где заготовка Фиксируется от перемещения...

Номер патента: 772657

Опубликовано: 23.10.1980

Авторы: Богацкий, Гершман, Добросельский, Пекарский, Рубинчик

МПК: B21F 3/02

Метки: валов, гибких, навивки, проволочных

...12 контактов 13. Контакты 13, укрепленные на планшайбе 1, через провода 14 подают соответствующую команду электронным блокам 15, управляющим питанием тормозных сердечников 9 через провода 16. Планшайба 1 может быть выполнена неподвижной (при вращающемся гибком вале) и с воэможностью вращения. В последнем случае она снабжается токосъемными механизмами (на фигурах не доказаны) для передачи тока от электронных блоков 15 к тормозным сердечникам 9.Устройство работает следующим образом.При вращении поступательно перемещающегося сердечника б гибкого вала, соединенные с ним проволоки 4 приводят во вращение катушки 3 с магнитопроводящими торцами 7. При этом электромагнитные поля, создаваемые тормозными сердечниками 9, взаимодействуя с...

Номер патента: 772658

Опубликовано: 23.10.1980

Авторы: Куклин, Кутний, Ноздреватых, Райныш

МПК: B21F 7/00

Метки: проволоки, скручивания

...другой направляющей паройроликов, установленной на раме-водиле,а первая направляющая пара роликовзакреплена на приводном валу шарнирно посредством каретки, при этом.обепары роликов выполнены закрытыми. На фиг. 1 изображено устройстводля скручивания проволоки, на фиг, 2- вид А на фиг. 1; на фиг. 3 - вид 6 на фиг. 1.Устройство состоит из закрытойнаправляющей пары роликов 1 и 2,своими осями 3 и 4 установленных в корпусе каретки 5,шарнирно закрепленной осью 3 на приводном валу 6.Другая на,правляющая пара роликов 7 и 8 закреплена осями 9 и 10 в кронштейне 11, установленном на раме-водиле 12,имеющем отверстие 13 для выхода проволоки 14, а на приводном валу 6 установлена катушка 15.Устройство для скручивания проволоки 14 работает при...

Номер патента: 772659

Опубликовано: 23.10.1980

Автор: Шатров

МПК: B21F 23/00

Метки: выдачи, поштучной, прутков

...бункера и скосы для сброса прутков. Вторая пара треугольников 19 образует наклонные ножевые опоры бункера. Боковые стенки бункера 20 крепятся к основанию 1. В бункере загружены мерные прутки 21. 0 Работает устройство для поштучной выдачи прутков следующим образом.При движении штока цилиндра 4 вверх он через ось 7 воздействует надвуплечие рычаги 5 и 6, поворачивая их вокруг оси 8 каретки по часовой стрелке, при этом двуплечие рычаги 5 через упоры 11 перемещают захваты 10 вправо до упора последних в торцы верхних направляющих 9. Прижим 13, связанный с захватами 10 пружинами 15, остается на месте, упираясь своей торцовой плоскостью в ограничительный ролик 17По мере дальнейшего выдвижения штока цилиндра начинается перемещение каретки 3...

Номер патента: 772660

Опубликовано: 23.10.1980

Авторы: Борисов, Гладилин

МПК: B21F 35/00

Метки: кольцевых, пружин

...различного диаметра и выбора оптимального положения электромагнитов 10 и 11, упор 12 установлен с возможностью перемещения относительно оправки 9 в радиальном направлении на штанге 15 и фиксируется на ней посредством уста новочного винта. Штанга 15 установлена в кронштейне 16, закрепленном на оправке 9. Упор 12 снабжен упорной пластиной 17 с рабочими поверхностями 18 и 19. Прижим 8 прикреплен к ползуну 5 посредством планки 20 и винтов 21, а между прижимом 8 и планкой 20 установлена пружина 22. Гибочные пуансоны 6 и 7 закреплены на ползуне 5 винтами 23. К ползуну 4 при- б 5 креплен кронштейн 24, на который базируется пружина 25, подпружинивающая кронштейн 16 с оправкой 9 к ползуну 4. Кронштейн 16 связан тягой 26, соединенной с приводом...

Номер патента: 772661

Опубликовано: 23.10.1980

Авторы: Лобачевский, Логодовец, Моисеенко, Селищев, Супрун

МПК: B21F 37/00

Метки: колец, непрерывного, проволоки

...имеющего контур 8, охватывающий витки 9, подшипниковый узел 10 и опору 11, в которой на неподвижной оси 12 смонтирован ролик 13, торцовый кулачок 14, закрепленный неподвижно на корпусе772661 1. Авторское ф 103666 кл2. Авторское 9 411947, кл. В свидетельство СССР21 Г 37/00, 1953.свидетельство СССР21 Г 37/00, 1972. иг. шпинделного узла 1. В сквозном радиальном пазу втулки 5 закреплен корпус 15, в котором установлен подпружиненный пружиной 16 толкатель 17. На оси 18 установлен шарнирно с возможностью качания в плоскости параллельной оси оправки нож 19, подпружиненный пружиной,20. Фильера 21 служит для направления проволоки 22.Устройство работает следующим образом.Проволока 22 через фильеру 21 подается на оправку 3 и при помощи торцового...

Номер патента: 774732

Опубликовано: 30.10.1980

Авторы: Волков, Хау

МПК: B21F 27/10

Метки: перемещения, шагового

...на магистралях подачи воздухачерез кран 18 управления подачейвоздуха. Кроме того, штоковая по О лость цилиндра 5 соединена параллельно с краном 19 управления. Закрепление продольных стержней 20арматурного каркаса на тележке 1осуществляется захватами 21 (на пример, винтовыми), а св ру;," -л 774732перечными стержнями 22 производится сварочными электродами 23 и 24.Устройства шагового перемещения может осуществлять перемещение как объемных арматурных каркасов, так и плоских. При перемещении объемных арггатурных каркасов продольные стержнй 20 каркаса необходиМо закрепить на двух уровнях (Фиг. 1), а при перемещении плоских каркасов - на одном.Работа устройства шагового перемещения объемного арматурного каркаса в процессе его сварки...

Номер патента: 774733

Опубликовано: 30.10.1980

Авторы: Куриленко, Осташкин, Сочилов, Хованский

МПК: B21F 45/06

Метки: автоматическая, витых, линия, провода

...19, находящимся в подшипниках в нижней части основа- щ 0 ния 16. Оправка 15 и устройство 19 имеют привод синхронного вращения от приводного валика 20 посредством зубчатых шестерен 21-24, причем пере даточное отношение пары шестерен 21 и 22, а также пары шестерен 23и 24 одинаково.Крайние витки 25 витого иэделияимеют покрытие припоем, а остальныеостаются покрытыми изоляцией. Программное устройство (известной конструкции) предназначено для управления работой всех механизмов линиив соответствии с технологическим процессом,Автоматическая линия работаетследующим образом,Микропровод 2, предназначенныйдля изготовления витых изделий, сматывают с катушки 1, пропускают черезтормозное устройство 3 и закрепляют в зажимном устройстве 19...

Номер патента: 776725

Опубликовано: 07.11.1980

Автор: Мясюгов

МПК: B21F 35/00

Метки: автомат, навивки, пружин

...навивке фигурных пружин упоры 10 и 11 находятся в постоянном движении, то отдаляясь от начальной точки изгиба проволоки (точки А), то приближаясь к ней, Точка А - это место выхода проволоки из неподвижной проводки,При отдалении упоров от начальной точки изгиба проволоки диаметр навиваемой пружины увеличивается, а при сближении упоров - уменьшается.При отдалении или сближении упоров, что происходит при навивке фигурных пружин, контактные точки упоров с образующимся витком пружины перемещаются по направлению лучей АВ и АС, которые являются хордами окружностей витков. Оба луча расположены выше линии подачи проволоки для правой пружины и наоборот для левой пружины лучи зеркально расположены ниже линии подачи.При навивке правой пружины...

Номер патента: 780936

Опубликовано: 23.11.1980

Авторы: Васильев, Голомазов, Козлов, Мусин, Рыжков, Соколов

МПК: B21F 1/02

Метки: правки, проволоки

...проволоки,например диаметром менее 0,2 мм.Поставленная цель достигается тем,что в устройстве для правки проволоки, содержащем корпус с размещеннымив нем правильными элементами и нажимным механизмом, взаимодействующимс правильными элементами, правильныеэлементы выполнены в виде шаров, свободно размещенных в корпусе,На чертеже изображена схема предлагаемого устройства. Корпус 1 устройства имеет цилиндрическую форму сотверстиями 2 для проволоки 3 и правильные шары 4, поршень 5 нажимногомеханизма с пружиной 6 и с реэьбовойпробкой 7. Корпус изготовлен из оргстекла.Перед обработкой проволоки в кор пус 1 насыпают шары 4, затем черезотверстия 2 вводят проволоку 3, досыпают шары, устанавливают поршень 5с пружиной 6 и завинчивают...

Номер патента: 782923

Опубликовано: 30.11.1980

Авторы: Салов, Чернокунец, Штейн

МПК: B21F 23/00

Метки: длинномерных, подачи, стержней

...привода 11и вала 12, нв торце которого смонтирована дополнительная звездочка 1 3, контактирующая с концевым выключателем 14,установленных вдать ветвей подъемников15 в виде балки 16 с шарнирными стойками 17 и приводом 18, связанным ссистемой управления концевыми выключателями 19 и 20, из регулируемых по3 78высоте опор 21 и сетки сборочного стаика 22 и концевого выключателя 23.Работает устройство следующим обазомеПроволока 4 подается в правильйай механизм 1, станок рифления 2 до упора6 лоткового приемника 5 и отрезаетсяножницами 3. Включаешься привод 11 лозка и стержень прсеолоки 4 скатываетсяна ветви 8 цепного конвейера 7, послечего лоток вновь закрывается приводом11 для изготщления следующего стержня, а другой силовой привод 11 вращает...

Номер патента: 782924

Опубликовано: 30.11.1980

Автор: Шайхутдинов

МПК: B21F 37/04

Метки: волнистого, кольца, пружин, форме

...волнистого кольца, увеличить производительность, уменьшить трудоемкостьизготовления пружин.Это достигается тем, что устройствоимеет трехроликовый механизм гибки заготовки, кинематически связанный с приводом и установленный перед узлом пода.чи цилиндрической, спиральной заготовки;в зону обработки. Этот трехроликовыймеханизм гибки заготовок состоит изгибочных роликов с кольцевыми пазамиглубиной равной ширине изгибаемой ленты и высотой равной толщине ленты, причем плоскость формообразования ленты вспираль на ребро совпадает с плоскостьювинтовой канавки форйующей матрицы.Такое выполнение устройства позволяет изготовлять пружину в форме волнистого кольца без отхода, подавая лентунепосредственно из бухж, мицуи все промежуточные дополнительные...

Номер патента: 784970

Опубликовано: 07.12.1980

Авторы: Зябрев, Садов

МПК: B21F 35/00

Метки: пружин

...имеется кронштейн13.Работает устройство следующим образом.Проволока 12 подается головкой 1и опирается на отражатель 2. ИсЬдное положение головки 1 устанавлиЪается упором 8 таким образом, чтобыпри вращении цанги 10 проволока 12четко захватывалась штифтами 11, запрессованными в цангу 10.При вращении оправки 9 проволока12 захватывается одним из штифтов 11и начинается процесс навивки пружинына вращающуюся оправку 9. Пружина навивается плотно, виток к витку, с не которым постоянным межвитковым давле-нием. Прн этом создается усилие, отклоняющее головку 1 вниз и под дей ствием этогоусилия происходит перемещение вертикально вниз каретки 3 засчет прокатывання двух пар роликов 4по направляющей 5.Головка 1 перемещается вниз, неменяя своего...

Номер патента: 787133

Опубликовано: 15.12.1980

Авторы: Зубарев, Иванушкин, Тимеев

МПК: B21F 13/00

Метки: заготовок, проволочных, фильтров

...катушек с проволокой. Один канал преобразования сигналов содержит преобразователь 18 импульсов в постоянное напряжение, который через усилитель 19 связан с блоком 16 сигнализации и с формирователем 20 импульсов. Формирователь 20 импульсов соединен с дизъюнктором ЗО 21, который через двоичный счетчик 22 соединен с блоком 23 сравнения кодов, второй вход которого соединен с програмным устройством 24, Инверсный выход двоичного счетчика 22 соединен с конъюнктором 25, выход которого соединен с В-входом триггера 26, 5 - вход которого соединен с блоком 23 сравнения кодов. Выход триггера 26 через усилители 27 и 28 соединен соответственно с блохом 16 сигнализации и приводом механизма подачи проволоки. Устройство работает следующим образом,...

Номер патента: 787135

Опубликовано: 15.12.1980

Авторы: Дружинин, Косинец

МПК: B21F 35/00

Метки: проволоки, пружинных

...сбросом предыдущего и последующей передачей витков на вторую оправку того же профиля, при этом перед высокотемпературным нагревом и закалкой витки фиксируют по концам оправки.На фиг.1 и 2 изображена схема навивки проволоки на прямоугольную оправку; на фиг.3 - оправка, на которой производится фиксация концов пружинной детали и калка; на фиг.4-9 - готовые пружинные детали.Отоженную проволоку 1 навивают с натягом роликом 2, например, на токарном станке (на фиг.1 показан шпиндель 3 токарного станка) , на заданную профильную оправку 4 осуществляют навивку одного витка проволоки 5 с последующим его сбросомдругим навиваемым витком 5, так какодин виток легче снять с оправки,чем группу витков, а снимается онследующим навиваемым витком, так...

Номер патента: 795656

Опубликовано: 15.01.1981

Автор: Скорынин

МПК: B21F 1/02

Метки: длинномер-ного, круглого, правки, электропроводногоматериала

...и фиксацииустановочными винтами 8. К основанию1 и направляющему устройству 4, а черезнего и к направляющим роликам 5 подведены проводники электропитания. В центральной расточке каждого статора 7 асинхронного электродвигатепя (правильногоэлемента) жестко установлен защитныйэлемент 13 из немагнитного неэлектропро-оводного материала, прикрывающий всевыступающие и острые элементы конструкции статоров 7,Устройство работает следующим образом.З 5При включении электропитания направляющие ропики 5 направляют материал12 в механизм правки, где размещеныстаторы асинхронных электродвигателей,которые создают вращающееся магнитноеполе. При взаимодействии магнитного поля,возникающего вокруг выпрямляемого материала 12, и вращающегося магнитногополя...

Номер патента: 795657

Опубликовано: 15.01.1981

Авторы: Зимин, Зимина

МПК: B21F 1/02

Метки: аксиальных, выводов, правки, проволоч-ных, радиодеталей

...(2. Бель изобретения - повышение качествправки с одновременным удалением напльвов из инородных материалов.Поставленная цепь достигается тем,что в известном способе правки аксиальных проволочных выводов радиодеталейпутем прокатки выводов прокатку производят между четырьмя роликами с охватомпроволочного вывода по всей его длинеи одновременным выглаживанием указанных выводов осцилнрующим движением роликов вдоль оси,6574Использование предлагаемого способаправки аксиапьных проволочных выводоврадиодеталей обеспечивает механизацию иавтсматизацию ручных работ по правке иудалению компаунда с выводов.формула и э о б р е т е н и яСпособ правки аксиальных проволочныхвыводов радиодеталей путем прокатки выводов между рихтующими элементами,о...

Номер патента: 795658

Опубликовано: 15.01.1981

Авторы: Аруцов, Данелия

МПК: B21F 3/00

Метки: осущест-вления, спиральныхпружин

...с воэможностьюрегулировочного перемецения.На чертеже представлено устройство для осуществления предлагаемого способа.Устройство содержит станину,подающий, ратяжной, формообразующий и отрезной механизмы. Механизм формообразования расположен между механиэмамй подачи1. Способ изготовления спирапьных пружин, включающий операции подачи, формообразования и отрезки заготовки, о тл и ч а ю щ и й с я тем, что, с целью повышения производительности, формообразование осуществляют путем создания на поверхности заготовки ориентированного по величине и направлению наклепа.2. Устройство для осуществления способа по п. 1, содержащее станину, подающий, формообразующий и отрезной механизмы, о т л и ч а ю щ е е с я тем, что, с целью повышения...

Номер патента: 795659

Опубликовано: 15.01.1981

Авторы: Буванов, Ковалев, Миронец, Плужников, Сальяник, Чуприн

МПК: B21F 11/00

Метки: арматурныхстержней, заготовки, станок

...через механизм 3 правки, обжатия и вытяжки 4. Далее проволокаподается валками 15 под нож 25 механизма 17 резки. Изменяя число мерныхкулачков 23 на диске 24, можно регулировать длину отрезаемых стержней 18,которые собираются в бункере 19.Предлагаемое устройство сокращаетрасход арматурной стали на заводахредней и малой мощности и повышаетих технологические возможности,формула изобретени я Станок для заготовки арматурных стержней, содержащий расположенные на станине бухтодержатель и механизмы подачи и правки проволоки, отмеривания, резки и сбрасывания заготовок, о т л ич а ю щ и й с я тем, что, с целью повышения его технологических возможностей, на станине смонтирован механизм вытяжки, состоящий из нескольких тянущих барабанов,...

Номер патента: 795660

Опубликовано: 15.01.1981

Авторы: Болтянский, Веникова, Каменкович, Сенкевич

МПК: B21F 11/00

Метки: автомат, правильно-отрезной

...имеютрежущие кромки,На фиг. 1 схематически изображенпредлагаемый автомат; на фиг. 2 - видА на фиг. 1;.на фиг. 3 - вид Б на фиг. 1.Правильно-отрезной автомат состоитиэ расположенных в параллельных рядахбухтодержателей 1, механизмов 2 правки,3 79 неподвижных зажимов 3 проволоки 4, дисковых кривошипов 5, шатунов 6, привода 7, подвижных зажимов 8 на полэунах 9, двуплечих рычагов 10 на кронштейнах 11 станины 12, имеющих прорезь 13 поц оси 14 и режущие кромки 15, кулачки 16, причем в кривошипе 5 имеются пазы 17, а на станине смонтированы непоцвижные ножи 18 и направляющие 19.При включении привода 7 начинают вращаться дисковые кривошипы 5 и,кулачки 16. При атом кривошип 5 тянет шатун 6 с полэуном 9, зажим 8 которого тянет проволоку 4 иэ...

Номер патента: 795661

Опубликовано: 15.01.1981

Авторы: Волков, Марзинов, Пчелов

МПК: B21F 23/00

Метки: подачи, сварку, стержнейна

...21.Послецующий процесс подачи аналоги - чен.Предлагаемое исполнение устройства для подачи стержней иа сварку обеспечивает механизированное распределение стержней даже после неточной предварительной раскладки стержней на роль- ганге, а также фиксацию с зажимом стержней разного диаметра. 5 10 15 20 25 30 формула изобретения З 5 Устройство для подачи стержней на сварку, соцержащее смонтированные на станине рольганг для поштучной подачи стержней, механизм подачи с зажимными средствами и упорное приспособление, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей и повышения точности при подаче, рольганг снабжен поворотными спаренными рамами, имеющими приводы, закрепленные на станине, и регулировочные...
