Электромагнитный валковый сепаратор для мокрого магнитного обогащения

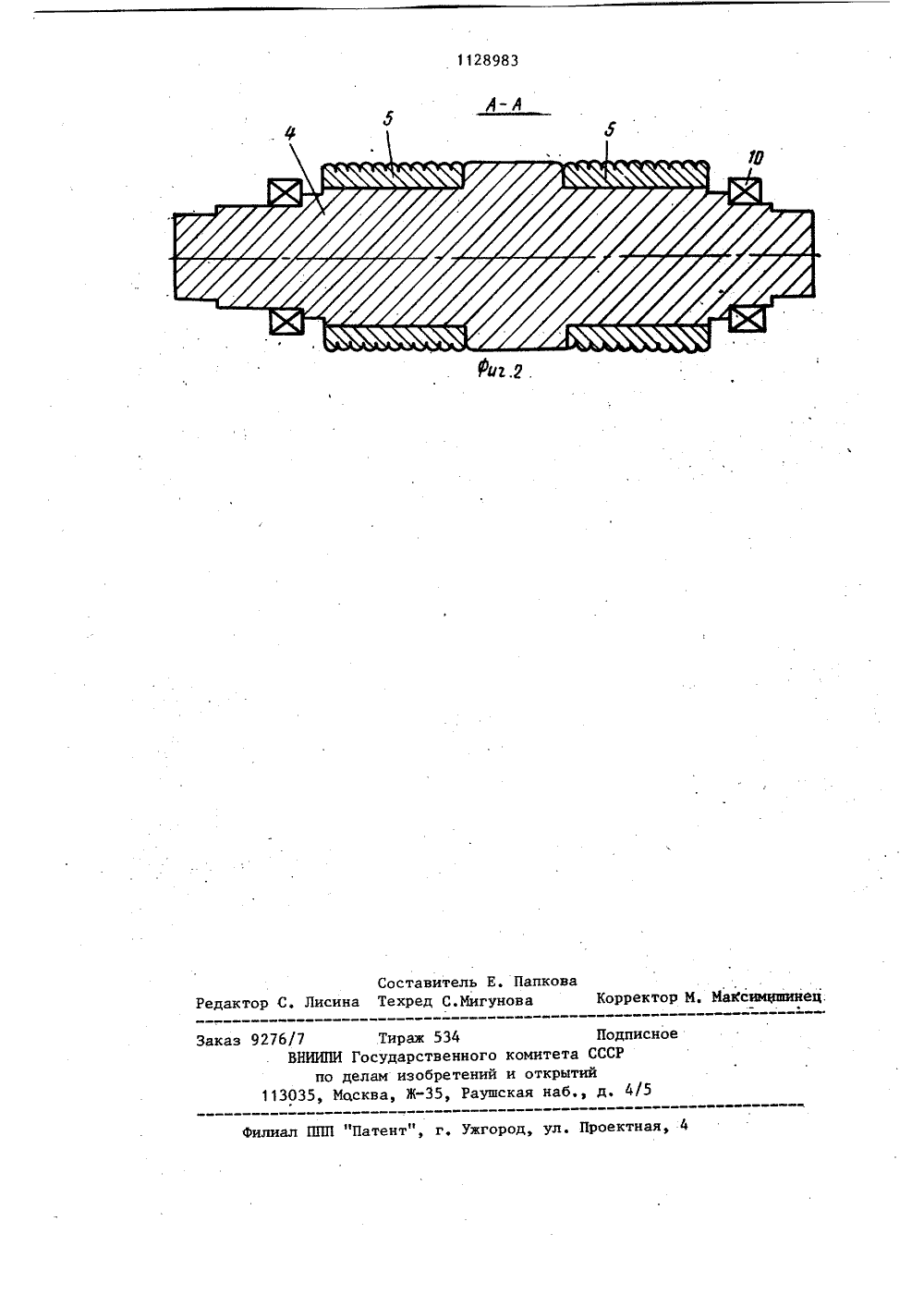

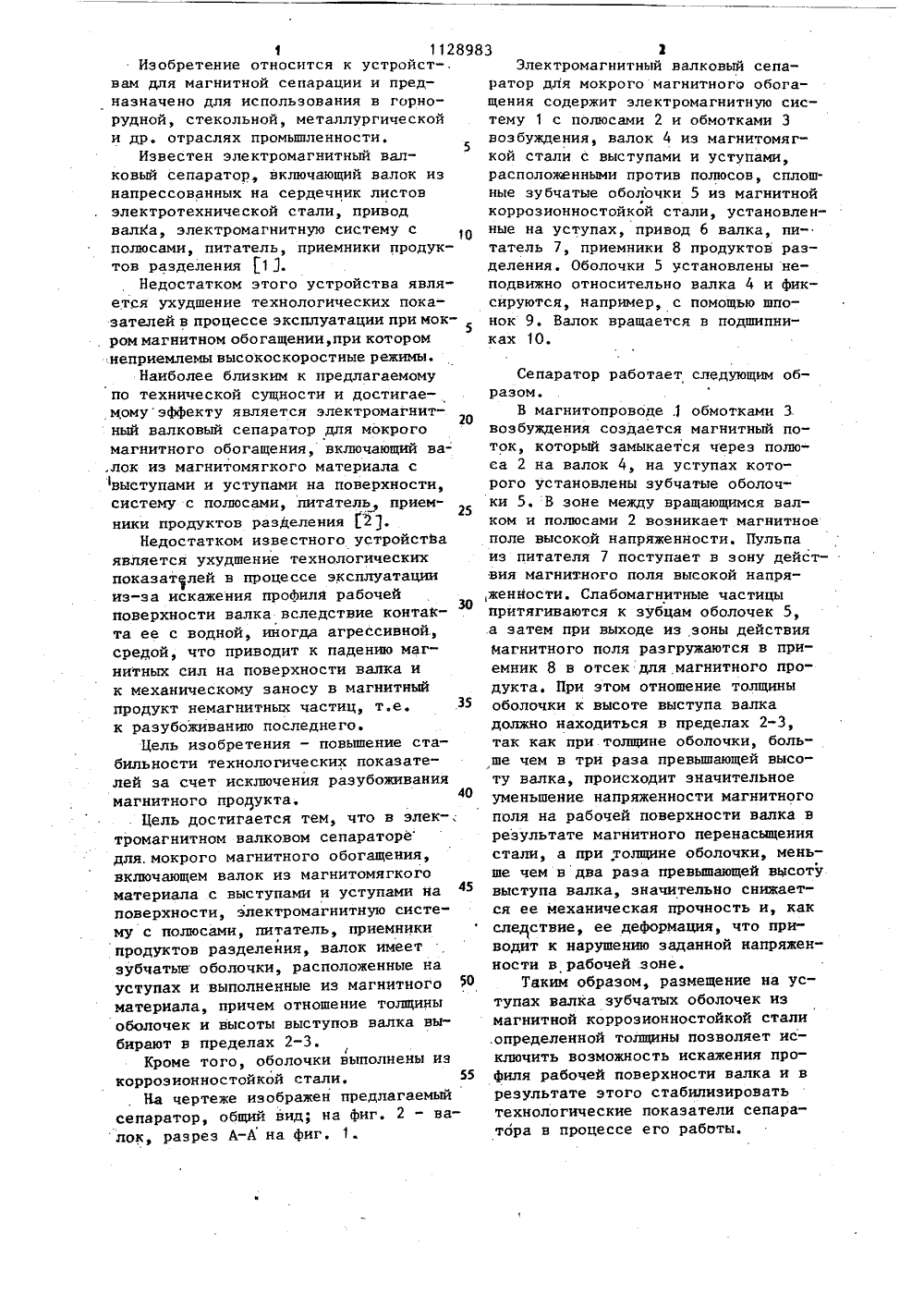

.801128983 А СОЮЗ СОВЕТСНИХОЗЙЮИЩИЕСКИКРЕСПУБЛИК а В 03 С 1/10 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПИЙыдс,Я 6 Ф юю ии;у,ОПИСАНИЕ ИЭОБРЕТЕНИ 13,;" ,К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский и проектный институт механической обработки полезных ископаемых "МЕХАНОБР"(56) 1. Кармазин В,И, и др. Магнитные методы обогащения. М., "Недра", 1978, с. 147-150.2 Там же с. 139-141 (прототип). (54)(57) 1ЭЛЕКТРОМАГНИТНЬЙ ВАЛКОВЫИ СЕПАРАТОР ДЛЯ МОКРОГО МАГНИТНОГО ОБОГАЩЕНИЯ., включающий валок из маг/7 вп нитомягкого материала с выступами и уступами на поверхности, электромагнитную систему с полюсами, питатель, приемники продуктов разделения, о т л и ч а ю щ и й с я тем, что, с целью повьппения стабильности технологических показателей за счет исключения разубоживания магнитного продукта, валок имеет зубчатые оболоч-. ки, расположенные на уступах и выполненные из магнитного материала, причем отношение толщины оболочек и вы" соты выступов валка выбирают в пределах 2-3.2, Сепаратор по п.1, о т л и - ч а ю щ и й с я тем, что оболочки выполнены из коррозионностойкой стали.Электромагнитный валковый сепаратор для мокрого магнитного обогащения содержит электромагнитную систему 1 с полюсами 2 и обмотками 3 возбуждения, валок 4 из магнитомягкой стали с выступами н уступами, расположенными против полюсов, сплошные зубчатые оболочки 5 из магнитной4коррозионностойкой стали, установленные на уступах, привод 6 валка, питатель 7, приемники 8 продуктов разделения. Оболочки 5 установлены неподвижно относительно валка 4 и фиксируются, например, с помощью шпонок 9. Валок вращается в подшипниках 10. Сепаратор работает следующим образом.В магнитопроводе 1 обмотками 3 возбуждения создается магнитный поток, который замыкается через полю- са 2 на валок 4, на уступах которого установлены зубчатые оболочки 5. В зоне между вращающимся валком и полюсами 2 возникает магнитное поле высокой напряженности. Пульпа из питателя 7 поступает в зону действия магнитного поля высокой напря,женности. Слабомагнитные частицы притягиваются к зубцам оболочек 5,а затем при выходе из зоны действияМагнитного поля разгружаются в приемник 8 в отсек для магнитного продукта. При этом отношение толщиныоболочки к высоте выступа валкадолжно находиться в пределах 2-3,так как при толщине оболочки, больше чем в три раза превышающей высоту валка, происходит значительноеуменьшение напряженности магнитногополя на рабочей поверхности валка врезультате магнитного перенасыщениястали, а при толщине оболочки, меньше чем в два раза превышающей вцсотувыступа валка, значительно снижается ее механическая прочность и, какслепствие, ее деформация, что приводит к нарушению заданной напряженности в рабочей зоне.Таким образом, размещение на устулах валка зубчатых оболочек измагнитной коррозионностойкой стали.определенной толщины позволяет исключить возможность искажения профиля рабочей поверхности валка и врезультате этого стабилизироватьтехнологические показатели сепаратора в процессе его работы,1 1128983 1Изобретение относится к устройст-.вам для магнитной сепарации и предназначено для использования в горнорудной, стекольной, металлургическойи др. отраслях промышленностиИзвестен электромагнитный валковый сепаратор, включающий валок изнапрессованных на сердечник листовэлектротехнической стали, приводвала, электромагнитную систему сполюсами, питатель, приемники продуктов разделения 1 13.Недостатком этого устройства является ухудшение технологических показателей в процессе эксплуатации при мокром магнитном обогащении,при которомнеприемлемы высокоскоростные режимы.Наиболее близким к предлагаемомупо технической сущности и достигаемомуэффекту является электромагнитный валковый сепаратор для мокрогомагнитного обогащения, включающий ва,лок из магнитомягкого материала свыступами и уступами на поверхности,систему с полюсами, питатель приемники продуктов разделения 2"1.Недостатком известного устройстваявляется ухудшение технологическихпоказателей в процессе эксплуатациииз-за искажения профиля рабочей30поверхности валка вследствие контакта ее с водной, иногда агрессивной,средой, что приводит к падению магнитных сил на поверхности валка ик механическому заносу в магнитныйпродукт немагнитных частиц, т,е.к разубоживанию последнего.Цель изобретения - повышение стабильности технологических показателей за счет исключения разубоживания40магнитного продукта,Цель достигается тем, что в элек-,тромагнитном валковом сепараторедля.мокрого магнитного обогащения,включающем валок из магнитомягкогоматериала с выступами и уступами на45поверхности, электромагнитную систему с полюсами, питатель, приемники1продуктов разделения, валок имеетзубчатые оболочки, расположенные науступах и выполненные из магнитного 550материала, причем отношение толщиныоболочек и высоты выступов валка выбирают в пределах 2-3.Кроме того, оболочки выполнены изкорроэионностойкой стали.На чертеже изображен предлагаемыйсепаратор, общий вид; на фиг. 2 - валок, разрез А-А на фиг. 1.1128983Фи.2 .Составитель Е. ПанковаРедактор С. Лисина Техред С.Мигунова Корректор М. Иасищппинец.Заказ 9276/7 Тираж 534 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4
