Уплотнительный узел клапана
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

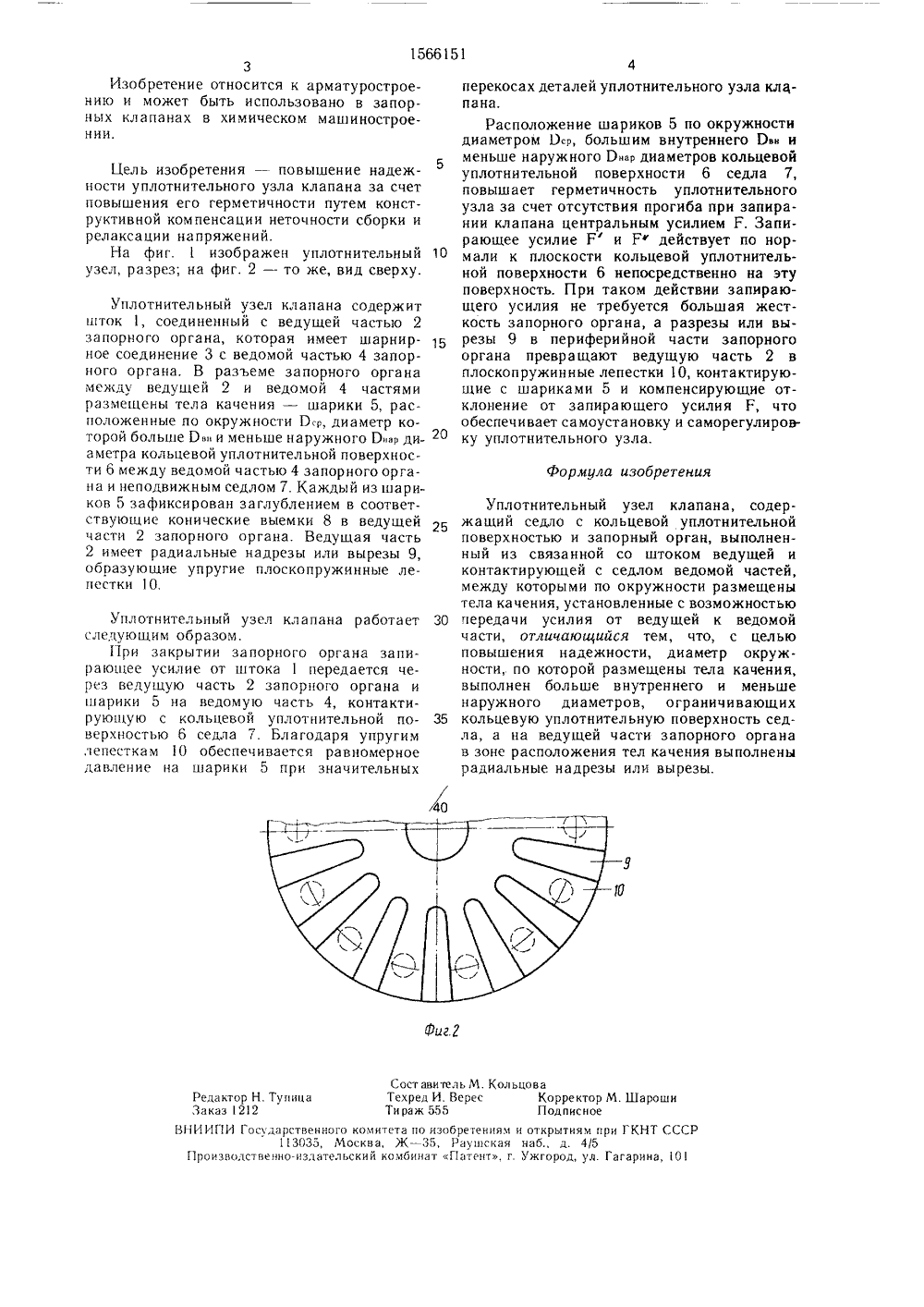

1566151 формула изобретения Фиг.2 Сост авитель М. Кольцова Редактор Н. Тупица Техред И. Верес Корректор М. Шароши Заказ 1212 Ти раж 555 Подпис ное ВНИРИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Производственно-издательский комбинат Гатент, г Ужгород, ул. Гагарина, 1013Изобретение относится к арматуростроению и может быть использовано в запорных клапанах в химическом машиностроении. Цель изобретения - повышение надеж 5 ности уплотнительного узла клапана за счет повышения его герметичности путем конструктивной компенсации неточности сборки и релаксации напряжений.На фиг. 1 изображен уплотнительный 10 узел, разрез; на фиг. 2 - то же, вид сверху. Уплотнительный узел клапана содержит шток 1, соединенный с ведущей частью 2 запорного органа, которая имеет шарнирное соединение 3 с ведомой частью 4 запорного органа. В разъеме запорного органа между ведущей 2 и ведомой 4 частями размещены тела качения - шарики 5, расположенные по окружности Рт., диаметр которой больше Р. и меньше наружного Р"р ди-аметра кольцевой уплотнительной поверхности 6 между ведомой частью 4 запорного органа и неподвижным седлом 7. Каждый из шариков 5 зафиксирован заглублением в соответствующие конические выемки 8 в ведущей25 части 2 запорного органа. Ведущая часть 2 имеет радиальные надрезы или вырезы 9, ооразующие упругие плоскопружинные лепестки 10. Уплотнительный узел клапана работает 30 следующим образом.При закрытии запорного органа запирающее усилие от штока 1 передается через ведущую часть 2 запорного органа и шарики 5 на ведомую часть 4, контактирующую с кольцевой уплотнительной по верхностью 6 седла 7. Благодаря упругим лепесткам 1 О обеспечивается равномерное давление на шарики 5 при значительных перекосах деталей уплотнительного узла клапана. Расположение шариков 5 по окружности диаметром Оср, большим внутреннего Р- и меньше наружного Рнап диаметров кольцевой уплотнительной поверхности 6 седла , повышает герметичность уплотнительного узла за счет отсутствия прогиба при запирании клапана центральным усилием Р. Запирающее усилие г и г 4 действует по нормали к плоскости кольцевой уплотнительной поверхности 6 непосредственно на эту поверхность. При таком действии запирающего усилия не требуется большая жесткость запорного органа, а разрезы или вырезы 9 в периферийной части запорного органа превращают ведущую часть 2 в плоскопружинные лепестки 10, контактирующие с шариками 5 и компенсирующие отклонение от запирающего усилия Е, что обеспечивает самоустановку и саморегулировку уплотнительного узла. Уплотнительный узел клапана, содержащий седло с кольцевой уплотнительной поверхностью и запорный орган, выполненный из связанной со штоком ведущей и контактирующей с седлом ведомой частей, между которыми по окружности размещены тела качения, установленные с возможностью передачи усилия от ведущей к ведомой части, отличающийся тем, что, с целью повышения надежности, диаметр окружности, по которой размещены тела качения, выполнен больше внутреннего и меньше наружного диаметров, ограничивающих кольцевую уплотнительную поверхность седла, а на ведущей части запорного органа в зоне расположения тел качения выполнены радиальные надрезы или вырезы.
СмотретьЗаявка
4431988, 30.05.1988
МОСКОВСКИЙ ИНСТИТУТ ХИМИЧЕСКОГО МАШИНОСТРОЕНИЯ
ГОШКО АНДРЕЙ ИВАНОВИЧ, АСЦАТУРОВ АЛЕКСАНДР СЕМЕНОВИЧ, МАЙОРОВА ВЕРА ЛАВРЕНТЬЕВНА
МПК / Метки
МПК: F16K 1/32
Метки: клапана, узел, уплотнительный
Опубликовано: 23.05.1990
Код ссылки
<a href="https://patents.su/2-1566151-uplotnitelnyjj-uzel-klapana.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнительный узел клапана</a>
