Устройство для обнаружения недопустимых перемещений ротора турбомашины относительно статора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

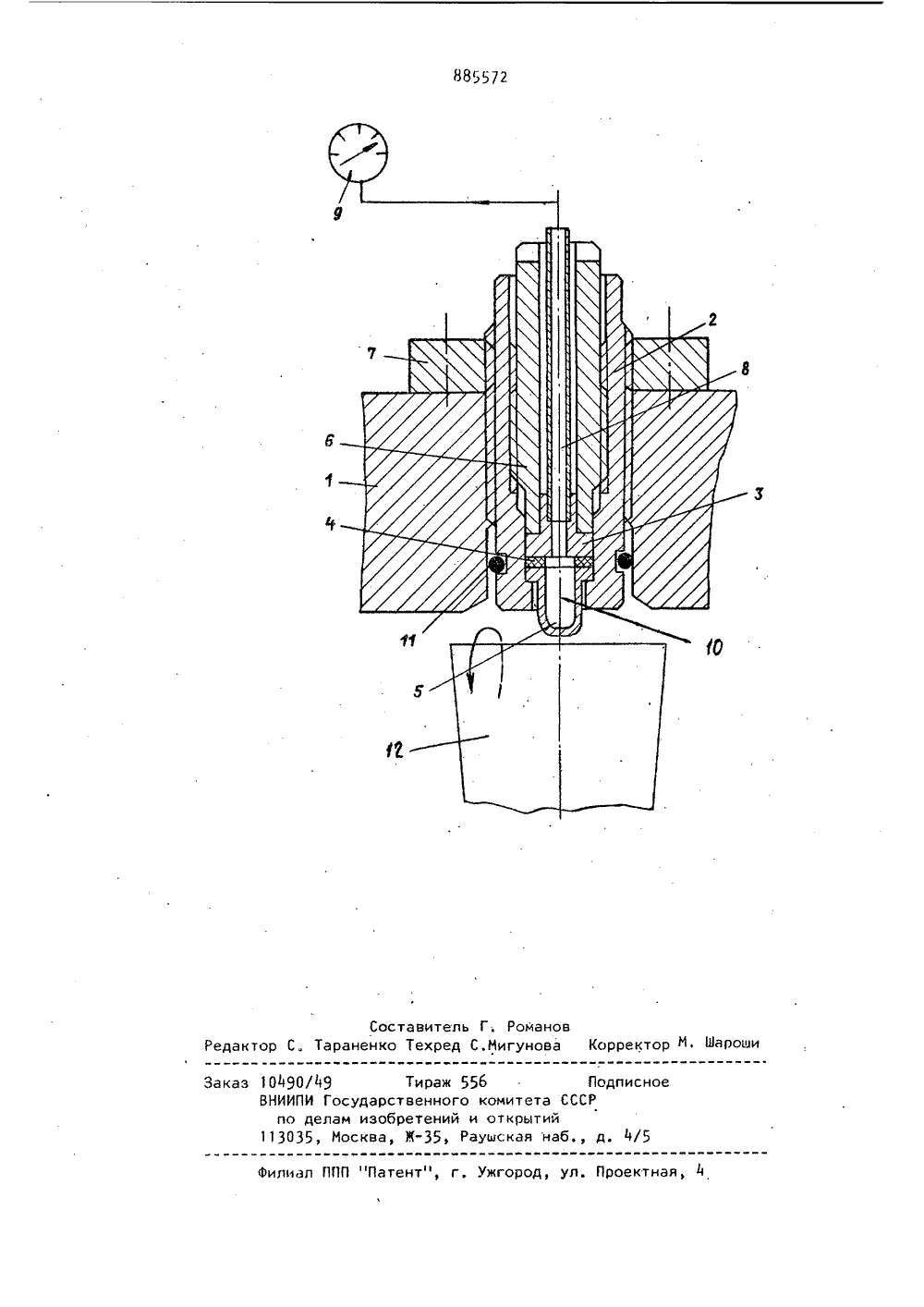

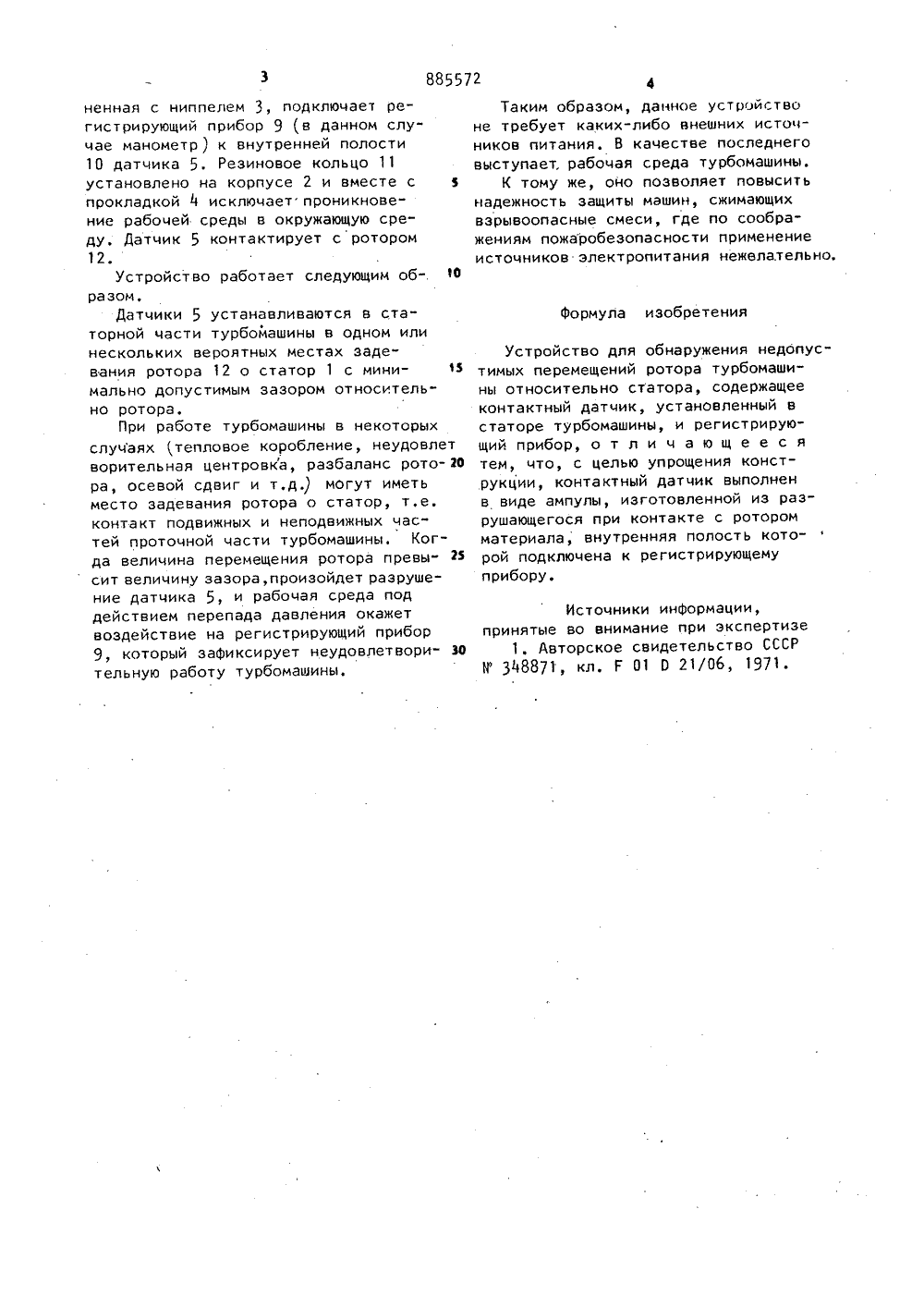

(5). л, Р 01 О 21/04 Геоуаератваеый комитет СССР дю далам яэаоретений и открытий(72) Авторы изобретения Ордена Ленина и ордена Трудового Красного Знамййй; производственное объединение "Невский завттдф"- им. В. И. Ленина(54) УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ НЕДОПУСТИМЫХПЕРЕМЕЦЕНИЙ РОТОРА ТУРБОМАШИНЫ ОТНОСИТЕЛЬНОСТАТОРА Изобретение относится к турбомашиностроению и может быть использовано в турбинах.и центробежных компрессорах.Наиболее близким по технической сущности к предлагаемому является устройство для обнаружения недопусти мых перемещений ротора турбомашины, содержащее контактный датчик, установленный в статоре турбомашины, и регистрирующий прибор 1.Недостатком указанного устройства является необходимость подвода электрической или другой энергии, например механической. К тому же, при исчезновении электропитания, что нередко имеет место в условиях автономного функционирования трубомашин, например на компрессорных станциях по перекачиванию природного газа, известная система не обеспечивает защиты тур-. бомашины или требует установки громоздкого дублирующего источника питания.Кроме того, применение электропитания для защиты машин, снижающихвзрывоопасные среды, вызывает серьезные трудности по соображениям пожа- .робезопасности, снижая тем самым эксплуатационную надежность устройства,Целью изобретения является упро 10щение конструкции устройства.Поставленная цель достигается темчто контактный датчик выполнен в ви"де ампулы, изготовленной из разрушающегося при контакте с ротором ма 5териала, внутренняя часть которойподключена к регистрирующему приборуНа чертеже изображена конструкцияустройства,К статору 1 крепится корпус 2 Ниппель 3 с прокладкой 4 прижимается кдатцику 5 проставной гайкой 6, расположенной в корпусе 2. Фланецкрепится к статору 1. Трубка 8, соеди 885572ненная с ниппелем 3, подключает регистрирующий прибор 9 в данном случае манометр ) к внутренней полости 10 датчика 5, Резиновое кольцо 11 установлено на корпусе 2 и вместе с % прокладкой ч исключает проникнове" ние рабочей среды в окружающую среду, Датчик 5 контактирует с ротором 12.Устройство работает следующим об-. 10 разом.Датчики 5 устанавливаются в статорной части турбомашины в одном или нескольких вероятных местах задевания ротора 12 о статор 1 с мини мально допустимым зазором относительно ротора.При работе турбомашины в некоторых случаях (тепловое коробление, неудовлет ворительная центровка, разбаланс рото ра, осевой сдвиг и т,д.) могут иметь место задевания ротора о статор, т,е. контакт подвижных и неподвижных частей проточной части турбомашины. Когда величина перемещения ротора превы сит величину зазора, произойдет разрушение датчика 5, и рабочая среда под действием перепада давления окажет воздействие на регистрирующий прибор 9, который зафиксирует неудовлетвори- зо тельную работу турбомашины,Таким образом, данное устройство не требует каких-либо внешних источников питания. В качестве последнего выступает, рабочая среда турбомашины.К тому же, оно позволяет повысить надежность защиты машин, сжимающих взрывоопасные смеси, где по соображениям пожаробезопасности применение источников электропитания нежелательно.Формула изобретенияУстройство для обнаружения недопустимых перемещений ротора турбомашины относительно статора, содержащее контактный датчик, установленный в статоре турбомашины, и регистрирующий прибор, о т л и ц а ю щ е е с я тем, что, с целью упрощения конструкции, контактный датчик выполнен в виде ампулы, изготовленной из разрушающегося при контакте с ротором материала, внутренняя полость которой подключена к регистрирующему прибору.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРУ 3 Й 8871, кл. Г Ю 1 О 21 Л 6, 19718855/2 Составитель Г; Романоведактор С. Тараненко Техред С.Мигунова Корректор И Шароии Подписнета СССРытийя наб д. 4 Заказ 10490/49 Тираж 556 ВНИИПИ Государственного коми по делам изобретений и отк 113035, Москва, Ж, Раумск
СмотретьЗаявка
2900423, 31.03.1980
ОРДЕНА ЛЕНИНА И ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ НЕВСКИЙ ЗАВОД ИМ. В. И. ЛЕНИНА
АНОФРИЕВ ВИКТОР ЮРЬЕВИЧ, ГОНТАРЬ ЮРИЙ СЕРГЕЕВИЧ, КОСАРОТОВ БОРИС ФЕДОРОВИЧ, ЛОМОНОСОВ СЕРГЕЙ СЕМЕНОВИЧ
МПК / Метки
МПК: F01D 21/04
Метки: недопустимых, обнаружения, относительно, перемещений, ротора, статора, турбомашины
Опубликовано: 30.11.1981
