Торцовое уплотнение

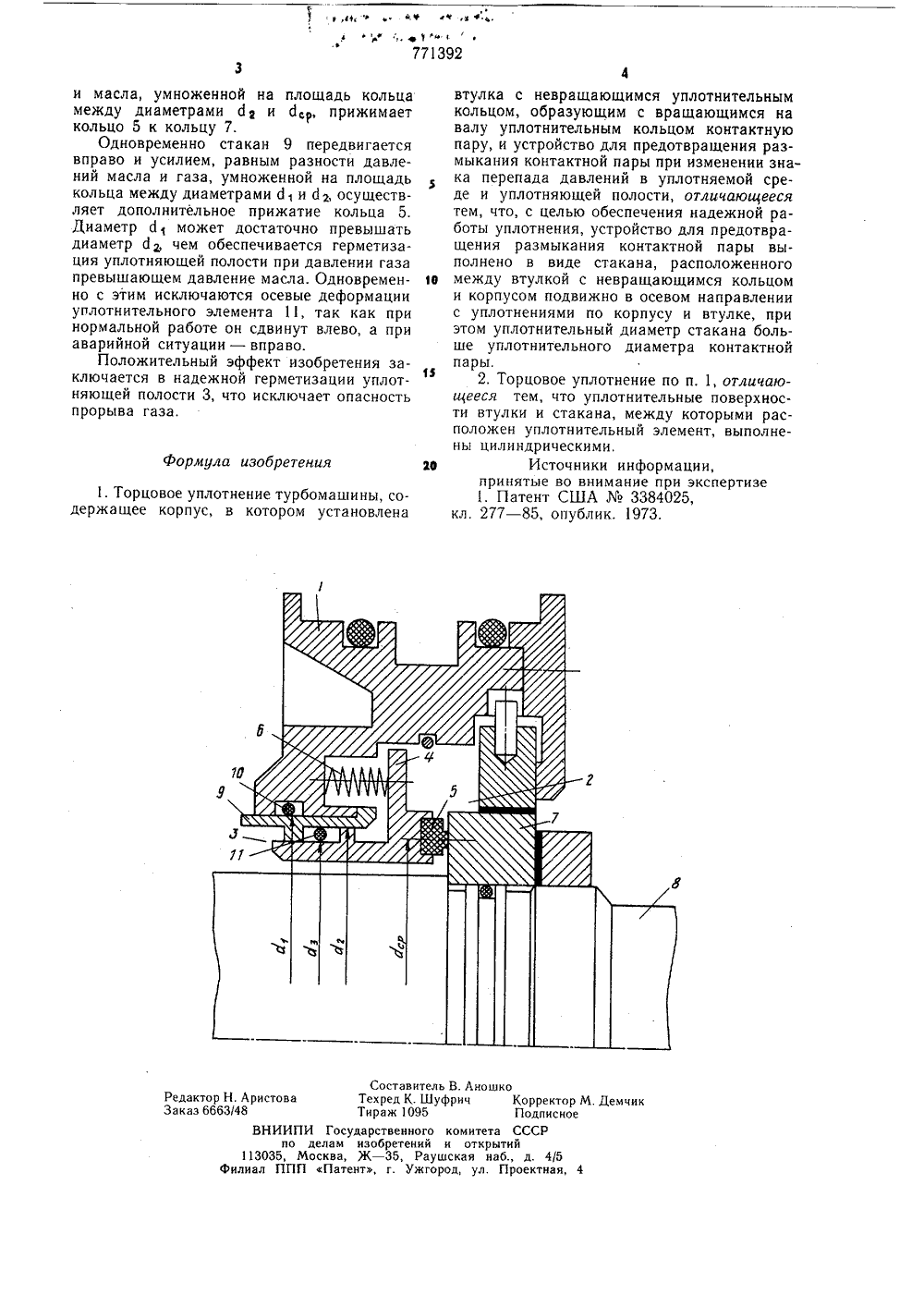

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СфвепкихСоциалистическихРеспублик 1 271392по делам изооретеннй и открытий(72) Авторы изобретения В. Ю. Анофриев, В. Л. Евланников, А. Ф. Френкель и Д. С. Мишин Ордена Ленина и ордена Трудового Красного Знамени(71) Заявитель производственное объединение Невский завод им. В. И. Ленина(54) ТОРЦОВОЕ УПЛОТНЕНИЕ Изобретение относится к области уплотнительной техники.Известны торцовые уплотнения, содержащие корпус, в котором установлена втулка с уплотнительным кольцом, образующим с вращающимся на валу уплотнительным кольцом контактную пару, и устройство для предотвращения размыкания контактной пары при изменении знака перепада давлений в уплотняемой среде и уплотняющей полости, выполненное в виде уплотнительного элемента, установленного на конической поверхности 1.Недостатком известного уплотнения является значительная деформация уплотнительного элемента, что ведет к снижению надежности его работы с течением времени.Целью изобретения является обеспечение надежной работы уплотнения. С этой целью устройство для предотвращения размыкания выполнено в виде стакана, расположенного подвижно в осевом направлении между корпусом и втулкой уплотнительного кольца, при этом уплотнительный диаметр стакана больше уплотнительного диаметра контактной пары. 2Кроме того, уплотнительные поверхности,втулки и стакана, между которыми установлен уплотнительный элемент, выполнены цилиндрическими.На чертеже изображен продольный разрез уплотнения.Оно состоит из корпуса 1, полости 2уплотнения среды, уплотняющей полости 3, втулки 4 с уплотнительным кольцом 5, которое прижимается пружиной 6 к кольцу 7, установленному на валу 8, стакана 9 с уп лотнительными элементами 1 О и 11.Работа уплотнения происходит следующим образом.При нормальной работе турбомашины,когда обеспечен положительный перепад давления в полости 3 по отношению к полос-.ти 2 (например, масла и газа), втулка 4пружиной и усилием, равным разности давлений газа и масла, умноженной на площадь кольца между диаметрами да и дср, прижимается к кольцу 7. Стакан 9 при 2 О этом сдвинут влево до упора в корпус 1.При нарушении нормальной работы, т.е.при возникновении отрицательного перепада (газа над маслом),. втулка 4 пружиной и усилием, равным разнице давлений газа: ,м 1 иФ фч и Фа1 ю ,1 1 и.(771392 Формула изобретения Составитель В. Аношко Редактор Н. Аристова Техред К. Шуфрич Корректор М. Демчик Заказ 6653/48 Тираж 1095 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4и масла, умноженной на площадь кольца между диаметрами д 2 и д,р, прижимает кольцо 5 к кольцу 7.Одновременно стакан 9 передвигается вправо и усилием, равным разности давлений масла и газа, умноженной на площадь кольца между диаметрами д 1 и Й ъ осуществляет дополнительное прижатие кольца 5. Диаметр д 1 может достаточно превышать диаметр д 2, чем обеспечивается герметизация уплотняющей полости при давлении газа превышающем давление масла. Одновременно с этим исключаются осевые деформации уплотнительного элемента 11, так как при нормальной работе он сдвинут влево, а при аварийной ситуации - вправо.Положительный эффект изобретения заключается в надежной герметизации уплотняющей полости 3, что исключает опасность прорыва газа. 1, Торцовое уплотнение турбомашины, содержащее корпус, в котором установлена втулка с невращающимся уплотнительнымкольцом, образующим с вращающимся навалу уплотнительным кольцом контактнуюпару, и устройство для предотвращения размыкания контактной пары при изменении знака перепада давлений в уплотняемой среде и уплотняющей полости, отличающеесятем, что, с целью обеспечения надежной работы уплотнения, устройство для предотвращения размыкания контактной пары выполнено в виде стакана, расположенного1 е между втулкой с невращающимся кольцоми корпусом подвижно в осевом направлениис уплотнениями по корпусу и втулке, приэтом уплотнительный диаметр стакана больше уплотнительного диаметра контактнойпары.2. Торцовое уплотнение по п. 1, отличающееся тем, что уплотнительные поверхности втулки и стакана, между которыми расположен уплотнительный элемент, выполнены цилиндрическими.21 Источники информации,принятые во внимание при экспертизе1. Патент США3384025,кл. 277 - 85, опублик. 1973.
