C13D 3/10 — C13D 3/10

Номер патента: 88015

Опубликовано: 01.01.1950

Автор: Саввин

МПК: C13D 3/10

Метки: сахара, свеклы

...и амидов. Отщепляемый аммиак отсасывается вакуумкомпрессором и поступает в поглотительвую колонку и на осуществление количественного выделения Ую(ОН)2,щелочной сок непрерывно фильтруется. Промытая грязь, состоящая изсмеси нерастворимых в соке закиси (Си 20) и окиси меди (СиО) поступает вмешалку, где смешивается с половинным количеством по их весу с ФаОН(щелочная жидкость регенератора электроэнергии) или с 0,7 от их количества с КОН при установившемся процессе, после чего смесь в сатураторе обрабатывается воздухом, пропедшим через небольшой озонатор Сименса.Регенерированная окись меди возвращается в кипятильник, а профильтрованный сок в мешалке обрабатывается регенератором киэельгура и насосомподается в сульфитатор, где обрабатывается...

Номер патента: 94970

Опубликовано: 01.01.1953

Автор: Загорулько

МПК: C13D 1/00, C13D 3/10

Метки: диффузии, диффузионного, низких, полученного, путем, сока, температурах, электроплазмолиза

...диффузионного сока наступает разложение инвертного сахара и других веществ и сок теряет свои гервоначальные свойства.Настоящее изобретение является дальнейшим развитием способа по ав, св.89009 и имеет целью предупредить разложения инвертного сахара и других веществ в процессе выпаривания диффузионного сока.По предлагаемому способу диффузионный сок после второй ситу- рации обрабатывают сернистым газом, а выпаривание его ведут в присутствии костеугольной крупки или активированного термически или газом активного угля.Для осуществления способа диффузионный сок, полученный путем электроплазмолиз а на холоду на диффузии, после второй сатурации нагревают до температуры 70 на решеферах и подвергают сульфитацип в сульфитаторе до рН 7,2 - 7,5....

Номер патента: 97704

Опубликовано: 01.01.1954

Автор: Якимов

МПК: C13D 3/10

Метки: газом, жидкостей, сернистым, сульфитатор

...1 сульфитатора по трубе 7 через ссаратор 8 соступаст в центробежный насос 9, который по трубе 10 подает его под давлением в сонло эжсктора 3. Наггетасм 1 насосом 9 сок пли сироп вытекает с большой скоростью из согла эжсктора 3 и увлекает за собой сернистый газ из трубопровода через штуцсэр 11. Иследстие того, что выходящий пз соила эжектора сок или ссэо. рас:пылпвается, происходит интенсивное смешивание его с сернистым газом, чем достигается хороший контакт, способствующий более углубленной сульфитации,1(роме того, сок пи срст 1, адав виде смеси с ссрпистым газом о трубе 12 на днище котла и отраткаясь от него, в восходгцсм потокс ронпзьпает нсю толпу слоя сока или сиропа, таходящегос внутри котла.Этому способствует установленный в...

Номер патента: 157295

Опубликовано: 01.01.1963

Автор: Куперберг

МПК: C13D 3/06, C13D 3/10

Метки: процесса

...связан с электронным регулятором, типа ЭР-Ш, воздействующим на электродвигатель 6, вращающий ротор д питателя.157295 Предмет изобретения Способ автоматического регулирования процесса сульфитации, например, сока (сиропа) в сахарном производстве путем изменения количества подачи сернистого ангидрида в зависимости от рН сульфитированного сока, отл и ч а ю щи й с я тем, что, с целью одновременного регулирования процесса сжигания серы, последгною расплавляют и подают в камеру сжигания в количестве, зависящем от рН сока и расхода сернистого ангидрида. ставптель А. В. Нечайкинехред В. П. Краснова Корректор В. Муллип едактор В. Ф. Чулкс 70 Х 108/16 Объем 0,1 450 Це лам изобретений и открь.тий Серова, д. 4 Формат бум.Тираж нного Комитета по...

Номер патента: 258936

Опубликовано: 01.01.1970

Авторы: Амлинский, Вильшанский, Еременко, Сусоров

МПК: C13D 3/10, G05D 21/00

Метки: второй, производства, процесса, сатурации, сахарного

...и 2 включены ,на преобразователь 3 в .противофазе.Способ заключается в следующем. ЗО В электродный сосуд датчика 2 непрерывно подается небольшое, примерно постоянное количество газа, снижающее щелочность сока в электродном сосуде на небольшую величину (по сравнению с соком, выходящим из контрольного ящика). Весь сатурационный сок после котла 4 второй сатурации проходит через контрольный ящик 5, а часть его пропускается через электродный сосуд датчика 2, в котором сатурируется дополнительным количеством газа.При обработке сока сатурационным газом щелочность снижается, а количество ионов кальция в соке сначала уменьшается, достигая минимума, а затем снова возрастает.Если значение электропроводности сока в контрольном ящике 5 ль то при...

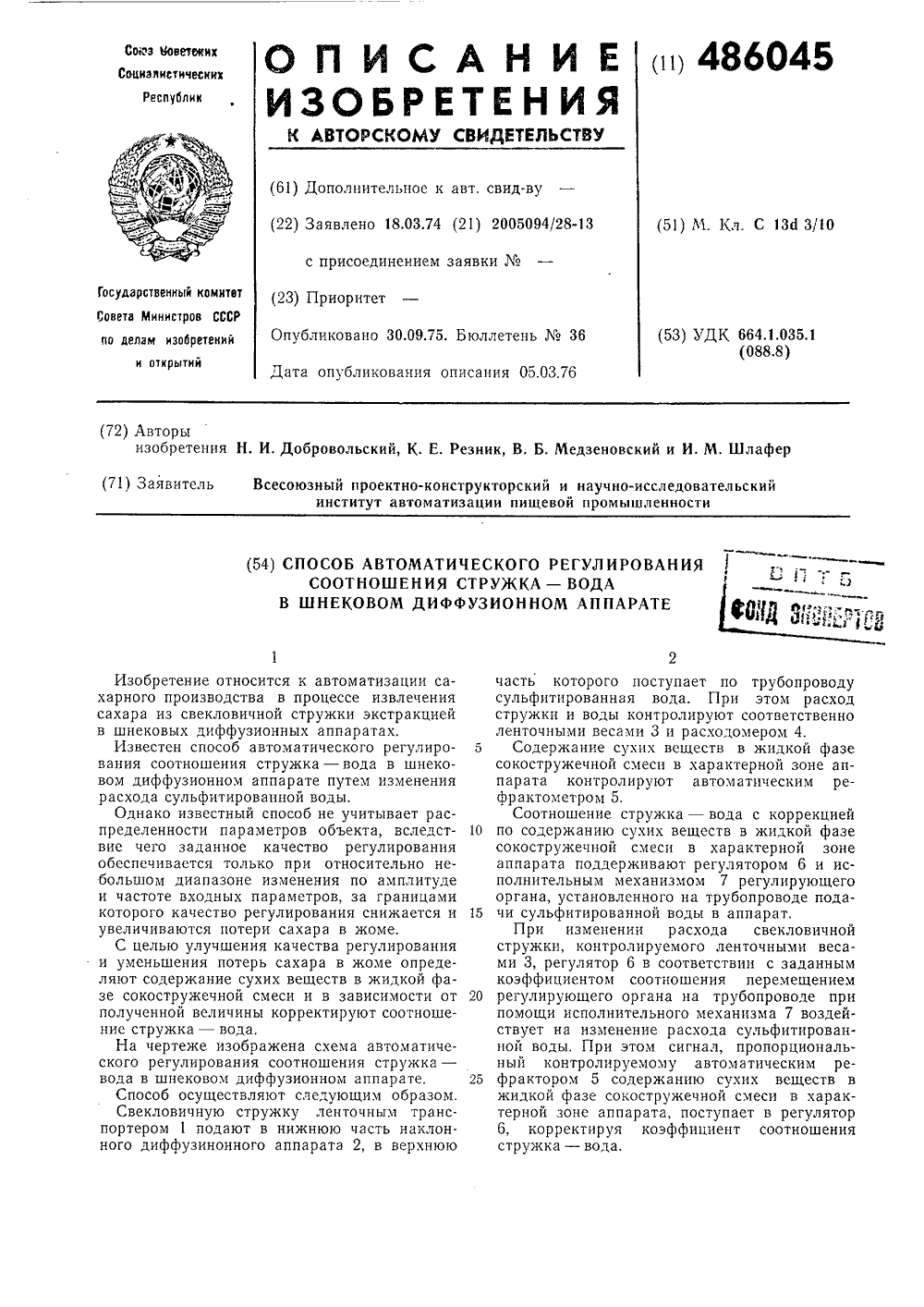

Номер патента: 486045

Опубликовано: 30.09.1975

Авторы: Добровольский, Медзеновский, Резник, Шлафер

МПК: C13D 3/10

Метки: аппарате, вода, диффузионном, соотношения, стружка, шнековом

...корректируют соотношение стружка - вода,На чертеже изображена схема автоматического регулирования соотношения стружка - вода в шнековом диффузионном аппарате.Способ осуществляют следующим образом.Свекловичную стружку ленточным транспортером 1 подают в нижнюю часть наклонного диффузинонного аппарата 2, в верхнюю часть которого поступает по трубопроводу сульфитированная вода. При этом расход стружки и воды контролируют соответственно ленточными весами 3 и расходомером 4.Содержание сухих веществ в жидкой ф сокостружечной смеси в характерной зоне парата контролируют автоматическим фрактометром 5.Соотношение стружка - вода с коррекцией по содержанию сухих веществ в жидкой фазе сокостружечной смеси в характерной зоне аппарата поддерживают...

Номер патента: 564335

Опубликовано: 05.07.1977

Авторы: Михайлов, Фельдман, Широков

МПК: C13D 3/10

Метки: процесса, сахара, свекловичной, стружки, экстракции

...воды.На чертеже показана структурная схема автоматической системы регулирования, реализующая предлагаемый способ.Способ осуществляют следующем обра"ом.Свекловичную стружку загружают в нии- нюю часть наклонного диффузионногоаппарата 1, в верхнюю часть которого по трубс 1- проводам поступает экстрагирующая жид кость - сульфитированная и жомопрессовая вода. При этом расход свекловичной стружки контролируют ленточными весами 2, а расходы сульфитированной и жомопрессовой воды - расходомерами 3 и 4, сигналы которых суммируют в ,суммирующем блоке 5Способ автоматического г. у, ирования .процессаэкстракции сахара из свекловичной стружки, включающий измерение содержания сухих веществ в жидкой фазе сокостружечной смеси, измерение соотношения...

Номер патента: 610865

Опубликовано: 15.06.1978

Авторы: Белик, Выскребцов, Гладкий, Гурский, Зозуля, Макаренко, Федоткин

МПК: C13D 3/10

Метки: сульфитатор

...достигается тем, что сульфитатор включает сепарирующув емкость и подключенное к ней устройство для смешивания сернистого, газа с жидкостью, содержащее трубу с насадкой 20 и патрубком для .подвода сернистого газа, причем насадка устройства выполнена в виде диска с отверстиями, укрепленного перпендикулярно оси трубы, а сепарирующая емкость представляет собой циклон.На чертеже показан предлагаемый сульфитатор.Он состоит из сепарирующей емкости, представляющей собой циклон, содержащии наружный цилиндрический корпус 1, имеющий снизу патрубок 2,.а сверху - крышку 3 и внутренний цилиндр 4, расположенный соосно с корпусом 1.Устройство для смешивания сернистого газа с жидкостью состоит иэ трубы 5, присоединенной тангенциально к корпусу...

Номер патента: 724576

Опубликовано: 30.03.1980

Авторы: Довгопол, Маркитан, Усыченко, Черняховский, Щуцкий

МПК: C13D 3/10

Метки: производства, растворов, сахарного, сульфитатор

...достипается тем, что устройстводля 15омешввания жидкости с газом содержитвертикальный цилиндричеакий корпус, установленный на емкости и сообщающиися сней, укрепленные в корпусе в перегородкахсопла для подвода жидкости и установленные соосно с нйми с зазором вертикальныетрубы для,смешивания жидкостями с газом,при этом сопла снабжены подвижными клапанами для регулирования,их пароходногосечения. 25На чертеже схематически изображенпредложенный сульфитатор, продольныйразрез,Сульфитатор для растворов сахарногопроизводства состоит из емкости 1 для сбо- ЗО мкости 1 установлено устройСтво шивания жидкостями с тазом, содервертикальный цилиндрический кор. Корпус 3 и емкость 1 сообщаются между собой, В,корпусе 3 установлены перегород. ки 4,и...

Номер патента: 745950

Опубликовано: 05.07.1980

Авторы: Белик, Выскребцов, Журавлев, Ковальчук, Немчин, Федоткин, Школенко

МПК: C13D 3/10

Метки: сульфитатор

...СернИстОго газа- с жндкостью В видеВ качестве датчика рн-метра прямоугольных прорезей,пересекающихсяиспользуются стеклянный и хлорсереб-под йрямым углом и имеющих кресторяный электроды, размещенные на кон-образную форму, возможность вторичцах"двух трубок и снабжейныеэащйт". ного контакта газа с жидкостью поз ййм колпачком.воляет повысить коэффициент испольСнаружи патрубка 2 установлен зоэанЪй сернистого газа и обеспечитьпробоотборник, выцолненный в виде - :-эозможность веденйя процесса сульфитрубки 14, ймеющей воронку 15, ко- Мацкив автоматизированном режиме,торая прилегает к внутренней стенкеа также сзкономить произв тциклона .Площадь.Отверстия диска 5 выполнены в 3виде прямоугольных йе 13 есекабпихся: :. .под прямым углом иимеющих...

Номер патента: 751834

Опубликовано: 30.07.1980

Авторы: Зозуля, Лиховой, Олешко, Усатый, Чернышев

МПК: C13D 3/10

Метки: сульфитатор

...диска б при этомбудет также меньше расчетной, Заворачивая винт 13, сжимают пружину 11, в результате чего поршень 9, а вместе с ним ирешетка 7 перемещаются вниз, перекрывая.тверстця диска б,С уменьшением проходного сечения отверстий диска при постоянном расходе жид: ости повышается их гидравлическое сопротцзление, в результате чего давленце жидкости в трубе 4 и скорость ее истечениясрез отверстия диска 6 возрастают. Вин-,ом 13 пружина 11 сжимается до тех пор,;юка давление в трубе 4, определяемое припомогцп манометра 14, не достигнет расчетного.В этом случае наступает равновесиемежду силой, развиваемой пружиной 11, ис илоц давления жидкости, воздействующейца поршень 9 снизу. Скорость истечения:кидкости из отверстий диска б,...

Номер патента: 810817

Опубликовано: 07.03.1981

Авторы: Валовой, Ярмилко

МПК: C13D 3/10

Метки: аппарате, вдиффузионном, вода, регулированиясоотношения, стружка

...тем, чтокоррекцию соотношения стружка - водаосуществляют в зависимости от величинырассогласования фактического и заданногораспределения содержания сухих веществв диффузионном соке.На чертеже изображена блок-схема автоматического регулирования соотношением стружка - вода в шнековом диффузионном аппарате.Способ осуществляют следующим образом,В диффузионный аппарат 1 поступает стружка (твердая фаза) и сульфптированная вода (жидкая фаза), расход которых измеряется соответственно ленточными весами 2 и расходомером 3. Информация о значениях этих параметров поступает в регулятор 4 соотношения твердая фаза жидкая фаза, величина задания соотношения устанавливается в регуляторе 5 оператором диффузионного аппарата.Распределение по длине аппарата...

Номер патента: 1076449

Опубликовано: 28.02.1984

Авторы: Валовой, Кулинич, Ярмилко

МПК: C13D 3/10

Метки: аппарате, вода, диффузионном, соотношения, стружка

...- вода в диффузионном аппаратеНа фиг.1 изображена схема автоматического регулирования соотношения стружка - вода в диффузионномаппарате, на примере ротационногодиффузионного аппарата; на фиг.2апроксимированные в семи точках кривые распределения рН диффузионнойсреды, полученные в процессе экспеРимента,Способ осуществляют следующимобраз ом.В диффузионный аппарат 1 посту пает стружка и сульфитированная вода, расход которых измеряется ленточными весами 2 и расходомером 3 Эта информация, а.также информация о распределении,содержания сухих веществ 65 по длине аппарата поступает в систему 4 автоматического регулирования соотношения стружка - вода с коррекцией этого соотношения в зависимости от величины рассогласования фактического и...

Номер патента: 1129236

Опубликовано: 15.12.1984

Авторы: Ладанюк, Лысянский, Миссин, Негода, Сегай

МПК: C13D 3/10

Метки: аппарате, диффузионном, непрерывнодействующем, процессом, сахара, свекловичной, стружки, экстракции

...а следовательно, растут потери сахара.Цель изобретения - повышение точ 45 ности управления.Поставленная цель достигается тем, что согласно способу автоматического управления процессом экстракции сахара из свекловичной стружки в непрерывнодействующем диффузионном50 аппарате, предусматривающий изменение подачи экстрагента с учетом содержания сахара в жидкой фазе сокостружечной смеси и соотношения расходов свекловичной стружки и экстрагента, определяют потери сахара в жоме и концентрацию сахара в твердой фазе сокостружечной смеси, а изменение расхода экстрагента и длины стружки осуществляют в зависимости от потерь сахара в жоме, причем при превышении текущего значения потерь сахара в жоме по сравнению с оптимальным изменение расхода...

Номер патента: 1164261

Опубликовано: 30.06.1985

Авторы: Зозуля, Панченко, Чернышев, Шуцкий

МПК: C13D 3/10

Метки: жидких, продуктов, производства, процесса, сахарного, сульфитации

...продуктаНа чертеже приведена схема сульфитатора,20 Сульфитатор (например, жидкостно- струйный ) содержит корпус 1, патрубок 2 для выхода лродукта, вытяжную трубу 3 для выхода отработанного газа и камеру 4 смешения с патрубком 5, в которой происходит смешивание поступающего продукта (сока или сиропа) с сернистым газом.Между вытяжной трубой 3 и патрубком 5 установлен регулирующий клапан 6, служащий для подачи отработанного газа иэ вытяжной трубы в патрубок 5,В выходном патрубке 2 установлен датчик 7 рН в комплекте с преобразо 35 вателем 8, предназначенный для измерения значения рН сульфитированного продукта. Для контроля и регистрации рН выходящего сульфитированного про дукта служит вторичный показывающий прибор 9, а для...

Номер патента: 1252340

Опубликовано: 23.08.1986

Авторы: Ладанюк, Лысянский, Медяник, Негода, Сегай

МПК: C13D 3/10

Метки: диффузионной, наклонной, режимом, температурным, установки

...элемента 19 компенсации, вход которого связан с расходомером 15 экстрагента элемента 20 компенсации, вход которого связан с датчиком 16 температуры экстрагента. Выходы элементов 17 и 18 компенсации соединены с входом сумматора 21, выход которого связан с вторым входом регулятора 5 температуры в зоне 1 аппарата, а выходы элементов 19-20 компенсации соединены с входом сумматора 22, выход которого связан с вторым входом регулятора 8 температуры в зоне 1 Ч аппарата.Для достижения независимости системы от изменения динамических ха 5 10 5 25 30 35 40 45 50 55 рактеристик диффузионного аппаратапри изменении его производительности 1система снабжена контуром самонастройки (КСН), содержащим блок 23 эталонной модели, вход которого соединен...

Номер патента: 1458391

Опубликовано: 15.02.1989

Авторы: Ладанюк, Липец, Негода, Тверитина, Фельдман, Цыганков

МПК: C13D 3/10

Метки: процессом, сахара, свеклы, экстрагирования

...вход мультиплексора 13 поступаеттоковый сигнал 0-5 мА от первичногопреобразователя 11 расходомера стружГки е5Мультиплексор подключает входныесигналы к АЦП 14, выход которого является входом микропроцессорного вычислителя 15, В последнем рассчитываются скорость потребления кислорода микроорганизмами и доза антисептика, Выход микропроцессорного вычислителя 15 последовательно связан сцифро-дискретным преобразователем 16,выход которого через гальваническийразделитель 17 связан с исполнительными устройствами 18,20 и 22 подачипара и исполнительными устройствами19,21 и 23 подачи антисептика изсборника 24 антисептика в-.аппарат.Измерение концентрации кислорода, растворенного в экстрагенте, осуществляется с помощью устройств 5 - 7,...

Номер патента: 1507798

Опубликовано: 15.09.1989

Авторы: Волошин, Шалатонов

МПК: C13D 3/10

Метки: дефекации, процессом, раствора, сахаросодержащего

...раствора, 3 150779Способ автоматизации процесса сахаросодержащего раствора осуществляют следующим образомСигнал от датчика 3 рОН дефекованного раствора, установленного на вы 5 ходе смесителя 2, через преобразователь 4 поступает на регулятор 5 и воздействует на регулирующий орган 6 подачи известкового молока в дефекатор 1, В случае изменения расхода сахаросодержащего раствора или известкового молока, коэффициента откачки диффузионного сока или содержания сухих веществ в клеровке сахара-сырца, плотности известкового молока или активности извести при жестком соотношениипробы дефекованного раствора и сахаросодержащего раствора, поступающих всмеситель 2, величина рОН смеси, контролируемая датчиком 3, отклоняетсяот задания, В результате...

Номер патента: 1578200

Опубликовано: 15.07.1990

Авторы: Горбунов, Овчарова

МПК: C13D 3/10

Метки: аппарате, действующем, диффузионном, непрерывно, процессом, сахара, свекловичной, стружки, экстракции

...коэффициент диффузии,А - коэффициент;С,р - концентрация сахара в стружке,оптимальный коэффициент объекта посоот ноше ни ютопт = К 1 с )где, - оптимальная температурадиффузии,К- масштабный коэффициент,и оптимальная температура диффузиипо соотношениюгде Оопт - коэффициент диффузии1 и с - константы,На основании информации о Фактич ес ком и опт и мал ь ном коэффи ци е нта хобъекта в вычислительном устройстве19 рассчитывается также оптимальнаяконцентра ция сахара в жоме С , пооптсост ношениюопт оптрСж = Сотр ГК + Кг(" У )3Си г нал с выхода вычислит ел ь ног оустройства 19 поступает на вход перво.го блока 20 сравнения, где происходитопт гРгрсравнение Сж и С,(С- граничнаяконцентрация сахара в жоме) .ОПТ ГРПри С , ) С)к первый блок 20...

Номер патента: 1595906

Опубликовано: 30.09.1990

Авторы: Зоткина, Погорелова, Стратиенко, Флон

МПК: C13D 3/10

Метки: аппаратах, диффузионных, непрерывнодействующих, процессом, сахара, свекловичной, стружки, экстракции

...Сигналы о разности концентраций жидкойфазы с датчиков 3 и 4 поступают навЫчислительный блок 6, в котором рассчитывается скорость экстрагирования,которая сравнивается с заданной, откуда они поступают на исполнительный ме 40 ханиэм 7, а затем на свеклореэку. В установившемся режиме работы разность концентраций жидкой фазы соответствует заданному значению. При уменьшении величины разности концентрации вычис" лительный блок 6 выдает сигнал рассо гласования на исполнительный механизм 7, который уменьшает величину зазора между ножами свеклорезки, что способствует уменьшению стружки и в дальнейшем снижению потерь сахара в стружке. Время регулирования в таких системах значительно меньше, чем в системах, основанных на измерении...

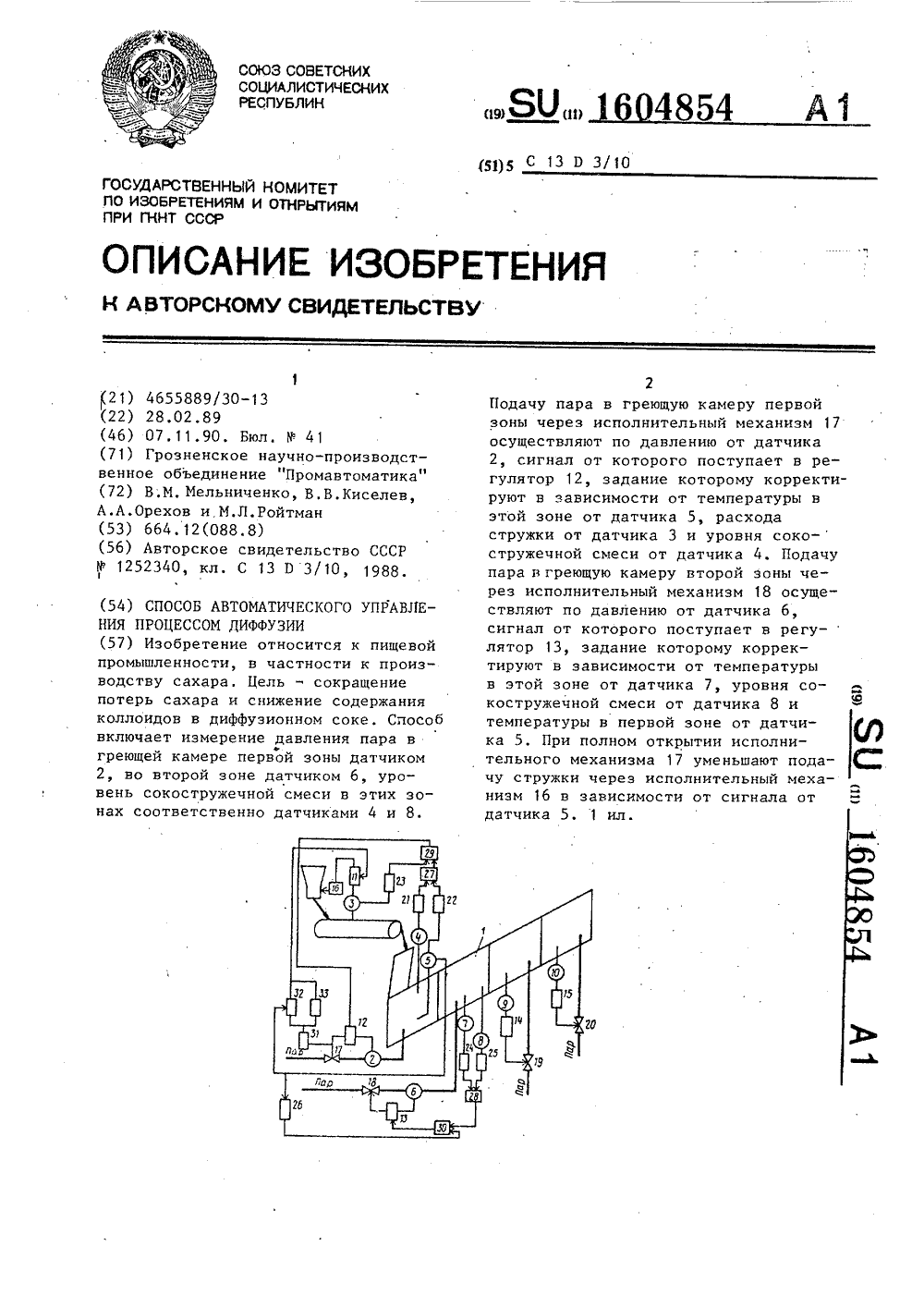

Номер патента: 1604854

Опубликовано: 07.11.1990

Авторы: Киселев, Мельниченко, Орехов, Ройтман

МПК: C13D 3/10

Метки: диффузии, процессом

...смесив первой и второй зонах аппарата итемпературы во второй зоне регуляторы04854 45 50 55 5 1622 и 26 вырабатывают управляющие воздействия меньше предыдущих,. которые,поступая в сумматоры соответственно29 и 30 со знаком "плюс", уменьшаютрезультирующие сигналы последних,уменьшая, в конечном счете, задание,регуляторам 12 и 13 давления.Регуляторы 12 и 13 в соответствиис новым заданием прикрывают исполнительные механизмы 17 и 18. Давлениев греющих камерах первой и второйзон снижается,Если при этом увеличивается илиснижается уровень в первой зоне аппарата, то корректирующий регулятор2 1 вырабатывает управляюшее воздействие, которое по своему абсолютномузначению выше или ниже предыдущего.Поступая в сумматор 28 со знаком "минус", оно...

Номер патента: 1634721

Опубликовано: 15.03.1991

Авторы: Волошин, Коломиец

МПК: C13D 3/10

Метки: дефекации, производстве, процессом, сахарном

...раствора подключен к входу регулятора 8, выходной сигнал которого поступает наисполнительное устройство 1 О на трубопроводе подачи сахаросодержащего раствора в смеситель 2;Способ автоматического управления 25 процессом дефекации осуществляется следукщпм образом. Сигнал от датчика 3 рОН дефекованного раствора, установленного на вы- ЗОходе смесителя 2, через преобразователь 5 поступает на регулятор 7 ивоздействует на исполнительное устройство 9 подачи известкового молокав дефектор 1. В слУчае изменения расхода,пиффуэионного сока ипи известкового молока, коэффициента откачки диффузионного сока или плотности известкового молока, а также активностиизвести при блестком соотношении пробы 4 Одефекованного сока и сахаросодержащего...

Номер патента: 1733475

Опубликовано: 15.05.1992

Автор: Волошин

МПК: C13D 3/10, G01N 33/02

Метки: дефекованного, производстве, сахарном, сока, щелочности

...как проточны элементы в условиях ламинарного движе ния несжимаемой жидкости, которо характеризуется числом Рейнольдс (Яе1100-1400), связывающим геомет рические размеры сечения и скорость дви жения жидкости,Так как конусы размещаются концент рично, то соотношение их сечений (вход-вы ход, одинаково, При этом величин соотношения(или конусность проточны элементов дросселя 1 выбирается в зависи мости от длины хода пневмопривода, по движного дозатора. Чем он меньше (10-3 мм), тем больше конусность, что позволяе получить заданный диапазон изменени расхода дифсока за счет увеличения величи ны гидравлического сопротивления дроссе ля ( Ьр) на единицу хода привода,Сечение конуса дозатора дефекованно го сока (круг) и сечение конуса дозатор...
